Marke	Mobicool
Modell	Q40 ACDC
Produkttyp	Kühl- und Heizbox (optional)
Kapazität	40 Liter (Schätzung)
Gleichspannungsversorgung	12 V (über Zigarettenanzünder)
Wechselspannungsversorgung	230 V
Betriebsarten	ECO, MAX (bei Netzbetrieb)
Kühltechnologie	Peltier-Effekt (verschleißfrei)
Heizfunktion	Optional (bis 65 °C mit Zusatzausstattung „Heizung“)
Batterieschutz	ABS (optional, verhindert Tiefentladung)
Kühlleistung	Einstellbar über Schalter (ECO/MAX bei AC, maximal bei DC)
Wärmeableitung	Durch Lüfter (für gute Belüftung sorgen)
Reinigung	Feuchtes Tuch, nicht in Wasser tauchen
Maße (L x B x H)	Ca. 50 x 30 x 40 cm
Gewicht	Ca. 10 kg
Mitgeliefertes Zubehör	Gleichstromkabel, Wechselstromkabel
Empfohlene Verwendung	Zuhause, Camping, Fahrzeug
Sicherheit	Automatische Abschaltung bei Störung; nicht mit explosiven Substanzen verwenden
Reparierbarkeit	Reparatur nur durch qualifiziertes Personal

Häufig gestellte Fragen - Q40 ACDC Mobicool

Wie verwende ich die Kühlbox im Heizmodus?

Wenn Ihr Gerät über die Zusatzausstattung „Heizung“ verfügt, schieben Sie den Schalter an der Bedienblende auf die Position HOT. Die Kontrollleuchte wird rot. Die Innentemperatur steigt auf maximal 65 °C. Zum Ausschalten stellen Sie den Schalter auf OFF.

Wie stelle ich die Kühlleistung ein?

Im 230-V-Netzbetrieb drehen Sie den Schalter im Uhrzeigersinn, um die Leistung zu erhöhen. Die Position ECO spart Energie, MAX liefert maximale Kühlung. Bei 12-V-Batteriebetrieb ist die Leistung fest und maximal.

Was tun, wenn die Kühlbox nicht funktioniert?

Überprüfen Sie zunächst die Stromversorgung: Bei Gleichstrom muss die Zündung des Fahrzeugs eingeschaltet sein; bei Wechselstrom versuchen Sie eine andere Steckdose. Wenn der Gleichstromanschluss verschmutzt ist, reinigen Sie ihn. Überprüfen Sie auch die Sicherungen (Gleichstromschalter und Fahrzeug). Wenn nichts hilft, wenden Sie sich an einen autorisierten Kundendienst.

Wie reinige ich die Kühlbox?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein feuchtes Tuch für Innen- und Außenseiten. Tauchen Sie das Gerät niemals in Wasser und verwenden Sie keine Scheuermittel oder harten Gegenstände.

Kann ich die Kühlbox mit einer Fahrzeugbatterie verwenden?

Ja, schließen Sie das Gleichstromkabel an den Zigarettenanzünder an. Stellen Sie sicher, dass die Zündung eingeschaltet ist. Wenn Ihr Fahrzeug eine 12-V-Batterie hat, ist es kompatibel. Für eine 24-V-Batterie verwenden Sie den Transformator Y24 (Zubehör).

Was ist der Unterschied zwischen den Modi ECO und MAX?

Der Modus ECO reduziert den Energieverbrauch bei begrenzter Kühlleistung. Der Modus MAX bietet maximale Leistung zum schnelleren Kühlen. Sie sind nur im 230-V-Netzbetrieb verfügbar.

Wie kann ich Energie sparen?

Stellen Sie die Kühlbox in den Schatten an einen gut belüfteten Ort. Verwenden Sie den ECO-Modus, wenn eine mäßige Kühlung ausreicht. Lassen Sie warme Speisen abkühlen, bevor Sie sie hineinstellen. Öffnen Sie den Deckel so selten und so kurz wie möglich.

Was bedeutet die rote oder grüne Leuchtanzeige?

Die rote Anzeige zeigt den Heizmodus (HOT). Die grüne Anzeige zeigt den Kühlmodus (COLD). Diese Anzeigen sind nur bei Modellen mit Zusatzausstattung „Heizung“ vorhanden.

Kann ich Medikamente in der Kühlbox lagern?

Überprüfen Sie, ob die Kühlleistung des Geräts der empfohlenen Temperatur für Ihre Medikamente entspricht. Die Kühlbox kann niedrige Temperaturen erreichen, es wird jedoch empfohlen, für genaue Einstellungen das Handbuch zu konsultieren.

Wie installiere ich den Batterieschutz ABS?

Wenn Ihr Modell mit ABS ausgestattet ist, stellen Sie den Schalter auf ON, um den Schutz zu aktivieren. Dadurch wird verhindert, dass die Fahrzeugbatterie zu stark entladen wird. Im Wechselstrombetrieb stellen Sie ABS auf OFF.

BEDIENUNGSANLEITUNG Q40 ACDC Mobicool

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter.

Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch oder falsche Bedienung verursacht werden.

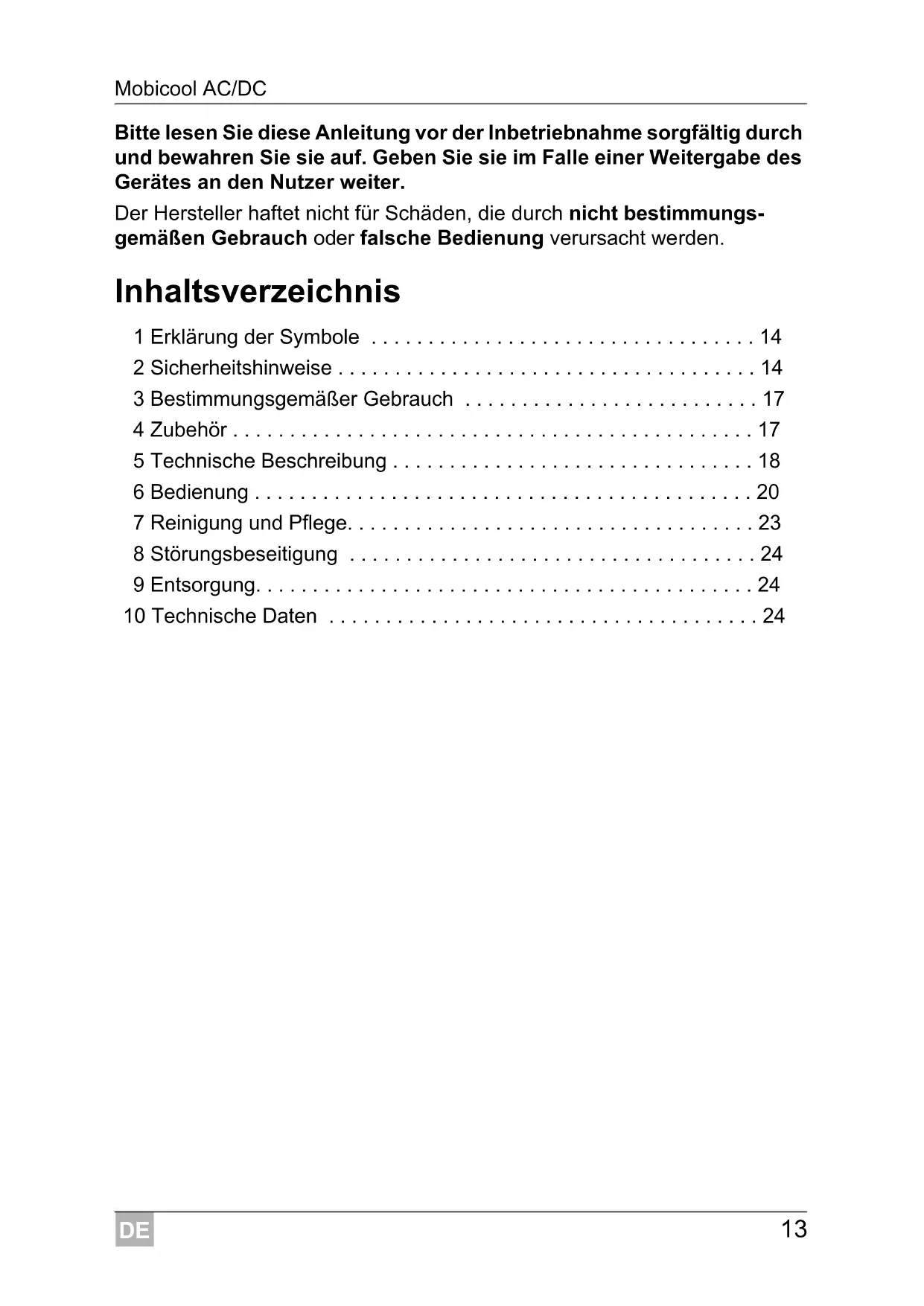

Inhaltsverzeichnis

1 Erklärung der Symbole 14
2 Sicherheitshinweise 14
3 Bestimmungsgemäßer Gebrauch 17
4 Zubehör 17
5 Technische Beschreibung 18
6 Bedienung 20
7 Reinigung und Pflege. 23
8 Störungsbeseitigung 24
9 Entsorgung....24
10 Technische Daten 24

1 Erklärung der Symbole

GEFAHR!

Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

▶ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

√Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

GEFAHR!

- Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schalter abgesichert ist.

WARNUNG!

- Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.

- Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

- Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen.

- Elektrogeräte sind kein Kinderspielzeug!

Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Lagern Sie keine explosionsfähigen Substanzen wie z. B. Sprühdosen mit Treibgas im Gerät.

VORSICHT!

- Trennen Sie das Gerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch

- Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG!

- Schließen Sie das Gerät nur wie folgt an: - mit dem DC-Anschlusskabel an die DC-Bordsteckdose (z. B. Zigarettenanzünder) im Fahrzeug - oder mit dem 230-V-Anschlusskabel an das 230-V-Wechselstromnetz

- Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

- Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.

- Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck-dose.

• Wenn das Kühlgerät an der DC-Steckdose angeschlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnellladegerät anschließen.
• Wenn das Kühlgerät an der DC-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.

2.2 Sicherheit beim Betrieb des Gerätes

GEFAHR!

- Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.

VORSICHT!

- Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

ACHTUNG!

• Benutzen Sie keine elektrischen Geräte innerhalb des Kühlgerätes, außer wenn diese Geräte vom Hersteller dafür empfohlen werden.
• Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonnen-einstrahlung, Gasöfen usw.) ab.
• Überhitzungsgefahr!

Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.
• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
  ● Tauchen Sie das Gerät nie in Wasser.
  ● Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.

3 Bestimmungsgemäßer Gebrauch

Das Kühlgerät eignet sich zum Kühlen von Lebensmitteln.

Das Kühlgerät ist für den Hausgebrauch und ähnliche Anwendungsbereiche vorgesehen wie zum Beispiel

• in Personalküchen von Läden, Büros und anderen Arbeitsbereichen
• in der Landwirtschaft
• von Gästen in Hotels, Motels oder anderen Unterkünften
• in Frühstückspensionen
• im Catering und ähnlichen Großhandelsanwendungen

Mit der Zusatzausstattung „Wärmen“ kann das Gerät auch wärmen.

Das Gerät ist ausgelegt für den Betrieb an:

• einer DC-Bordnetzsteckdose eines Autos (z. B. Zigarettenanzünder), Boots oder Wohnmobils (siehe Spannungsangabe auf dem Typenschild)
  ● an einem 230-V-Wechselstromnetz

Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem Regen ausgesetzt werden.

VORSICHT! Gesundheitsgefahr!

Prüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.

4 Zubehör

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

Bezeichnung Beschreibung

Y24 24/12 DC/DC Wandler

zum Anschluss des 12-V---Kühlgerätes an 24 V---

5 Technische Beschreibung

Das Kühlgerät ist für den mobilen Einsatz geeignet. Es kann Waren abkühlen bzw. kühl halten oder (bei Zusatzausstattung „Wärmen“) auf max. 65 °C erwärmen bzw. warm halten.

Die Kühlung ist eine verschleißfreie Peltierkühlung mit Wärmeabfuhr durch einen Lüfter.

Wenn das Kühlgerät an einem 230-V-Wechselstromnetz angeschlossen ist, kann es in zwei verschiedenen Betriebsarten verwendet werden:

• ECO-Modus: das Kühlgerät verbraucht weniger Energie
  ● MAX-Modus: das Kühlgerät erreicht die maximale Kühlleistung

Die gewünschte Kühlleistung wird mit dem Kühlleistungsregler eingestellt:

Um die Kühlleistung zu erhöhen, drehen Sie den Kühlleistungsregler im Uhrzeigersinn.

Für die maximale Kühlleistung drehen Sie den Kühlleistungsregler bis zum Anschlag im Uhrzeigersinn (Position „max“).

Um die Kühlleistung zu verringern, drehen Sie den Kühlleistungsregler gegen den Uhrzeigersinn.

Um das Kühlgerät auszuschalten, drehen Sie den Kühlleistungsregler bis zum Anschlag gegen den Uhrzeigersinn (Position „off“).

Wenn das Kühlgerät an der DC-Steckdose angeschlossen ist, kann die Kühlleistung nicht eingestellt werden. Das Kühlgerät kühlt dann maximal herunter.

5.1 Mögliche Zusatzausstattung

Dieses Gerät ist in verschiedenen Ausführungen erhältlich. Die von Ihnen erworbene Ausführung kann daher folgende Zusatzausstattungen haben:

- Wärmen

Der Inhalt Ihres Kühlgerätes kann auf max. 65 °C erwärmt bzw. warm gehalten werden.

● ABS (aktivierbarer Batterieschutz)

Ein im Gerät integrierter zuschaltbarer Batteriewächter schützt Ihre Fahrzeugbatterie vor zu tiefer Entladung.

- Isolierdeckel

Der leichtere Isolierdeckel kann als Transportalternative zum Aggregatdeckel verwendet werden. Beachten Sie, dass der Isolierdeckel nicht kühlt.

- Flaschenluke

Eine einzelne Getränkeflasche kann über die Flaschenluke entnommen werden.

- Zusätzliche Taschen

Zusätzliche Taschen außen dienen als weitere Staumöglichkeit. Beachten Sie, dass hierin aufbewahrte Gegenstände nicht gekühlt werden.

6 Bedienung

VORSICHT! Gesundheitsgefahr!

Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG! Beschädigungsgefahr!

• Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlgerät befinden, die auf die gewählte Temperatur gekühlt oder (bei Zusatzausstattung „Wärmen“) erwärmt werden dürfen.
• Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden.
• Achten Sie darauf, dass das Kühlgerät gut belüftet wird, damit die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet. Insbesondere dürfen die Lüftungsöffnungen nicht abgedeckt werden.

HINWEIS

• Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch „Reinigung und Pflege“ auf Seite 23).
• Ein paar Wassertropfen können sich im Inneren des Kühlgerätes absetzen, wenn es längere Zeit gekühlt hat. Dies ist normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert, wenn die Temperatur im Kühlgerät abkühlt. Das Kühlgerät ist nicht defekt. Wischen Sie es ggf. mit einem trockenen Tuch aus.

HINWEIS für Kühlgeräte mit umlegbarem Griff

Wenn der Griff nach hinten umgelegt ist oder das Kühlgerät getragen wird, ist der Deckel verschlossen. Sie können den Deckel nur öffnen, wenn der Griff nach vorne umgelegt ist.

6.1 Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.
• Wenn Sie eine erhöhte Energieeffizienz und eine begrenzte Kühlleistung für das Kühlgerät einrichten wollen, nutzen Sie den ECO-Modus des Kühlgerätes.
• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten.
• Öffnen Sie das Kühlgerät nicht häufiger als nötig.
• Lassen Sie das Kühlgerät nicht länger offen als nötig.
• Entnehmen Sie einzelne Getränkeflaschen durch die Flaschenluke, wenn vorhanden.

6.2 Kühlgerät im DC-Betrieb verwenden

▶Stellen Sie das Kühlgerät auf eine feste Unterlage.
▶Schließen Sie das DC-Anschlusskabel an den Zigarettenanzünder oder die DC-Steckdose im Fahrzeug an.

DC

Kühlgerät ohne Zusatzausstattung „Wärmen“

√Das Kühlgerät startet mit dem Kühlen des Innenraums.
▶Wenn Sie das Kühlgerät außer Betrieb nehmen, ziehen Sie den Anschlussstecker heraus.

Kühlgerät mit Zusatzausstattung „Wärmen“

▶ Schieben Sie den Schalter am Bedienpanel in die Position „HOT“ (Wärmen) oder „COLD“ (Kühlen), um das Kühlgerät einzuschalten.

√Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebsmodus an:

Betriebsanzeige Betriebsmodus

rot Wärmen

grün Kühlen

√Das Kühlgerät startet mit dem Kühlen bzw. Aufwärmen des Innenraums.
▶Wenn Sie das Kühlgerät außer Betrieb nehmen,

– schieben Sie den Schalter am Bedienpanel von der Position „HOT“ (Wärmen) oder „COLD“ (Kühlen) in die Position „OFF“,

– ziehen Sie den Anschlussstecker heraus.

6.3 Kühlgerät im AC-Betrieb verwenden

▶Stellen Sie das Kühlgerät auf eine feste Unterlage.
▶Schließen Sie das 230-V- Anschlusskabel an die Wechselspannung an.

▶Drehen Sie den Kühlleistungsregler in die gewünschte Stellung.
▶ Bei Zusatzausstattung „ABS“: Schalten Sie den Batteriewächter aus (Position „OFF“).

Kühlgerät ohne Zusatzausstattung „Wärmen“

√Das Kühlgerät startet mit dem Kühlen des Innenraums.
▶Wenn Sie das Kühlgerät außer Betrieb nehmen, drehen Sie den Kühlleistungsregler in die Position „off“.

Kühlgerät mit Zusatzausstattung „Wärmen“

Schieben Sie den Schalter am Bedienpanel in die Position „HOT“ (Wärmen) oder „COLD“ (Kühlen), um das Kühlgerät einzuschalten.
√Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebsmodus an:

Betriebsanzeige Betriebsmodus

rot Wärmen

grün Kühlen

√Das Kühlgerät startet mit dem Kühlen bzw. Aufwärmen des Innenraums.
▶Wenn Sie das Kühlgerät außer Betrieb nehmen, schieben Sie den Schalter am Bedienpanel von der Position „HOT“ (Wärmen) oder „COLD“ (Kühlen) in die Position „OFF“.

6.4 An Zigarettenanzünder anschließen

HINWEIS

Wenn Sie das Kühlgerät an den Zigarettenanzünder Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird.

7 Reinigung und Pflege

WARNUNG!

Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.

ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.
• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können.

▶Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch.

8 Störungsbeseitigung

Störung Mögliche Ursache Lösungsvorschlag

Ihr Gerät funktioniert nicht (Stecker ist einge-steckt).	An der DC-Steckdose (Zigarettenanzünder) im Fahrzeug liegt keine Spannung an.	In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat.
	Die Wechselspannungs-Steckdose führt keine Spannung.	Versuchen Sie es an einer anderen Steckdose.
	Der Innenlüfter oder das Kühlelement ist defekt.	Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.
Betrieb an der DC-Steck-dose (Zigarettenanzün-der):Die Zündung ist einge-schaltet, und die Box funktioniert nicht.	Die Fassung der DC-Steckdose ist ver-schmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.	Wenn Ihr Kühlgerätstecker in der DC-Steckdosenfassung sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusam-mengebaut.
	Die Sicherung des DC-Steckers ist durch-gebrannt.	Tauschen Sie die Sicherung des DC-Steckers durch eine gleichwertige Sicherung aus.
	Die Fahrzeug-Sicherung ist durchgebrannt.	Tauschen Sie die Fahrzeug-Sicherung der DC-Steckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ).

9 E n t s o r g u

▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

10 Technische Daten

Die technischen Daten finden Sie auf dem Typenschild und in der Tabelle, Seite 122.

10 Technische gegevens

Driftsindikator Driftsmodus

Rød Opvarmning

Grøn Afkøling

Driftsindikator Driftsmodus

Rød Opvarmning

Grøn Afkøling
