GEBRUIKSAANWIJZING PMTS 180 A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

PL

SZLIFIERKA KĄTOWA DO METALU

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

Gebruik in overeenstemming met bestemming 46

Onderdelen 46

Inhoud van het pakket 46

Algemene veiligheidsvoorschriften voor elektrisch gereedschap ....47

1. Veiligheid op de werkplek 48
2. Elektrische veiligheid 48
3. Veiligheid van personen 48
4. Gebruik en behandeling van het elektrische gereedschap 49
5. Service 49

Veiligheidsvoorschriften voor doorslijpmachines .... 50

1) Veiligheidsvoorschriften voor doorslijpmachines ....50
2) Terugslag en desbetreffende veiligheidsinstructies. 51

Aanvullende veiligheids instructies voor doorslijpmachines .... 51

Originele accessoires/ hulpapparatuur 54

Vóór de ingebruikname 54

Apparaat opstellen 54
Transportbeveiliging verwijderen/monteren 54

Ingebruikname 54

In-/uitschakelen 5
Zaagdiepte instellen 54
Doorslijpschijf vervangen 54
Werkstuk vastklemmen 55

Reiniging en onderhoud 55

Afvoeren 56

Garantie van Kompernaß Handels GmbH....56

Service....57

Importeur 57

Vertaling van de oorspronkelijke conformiteitsverklaring 58

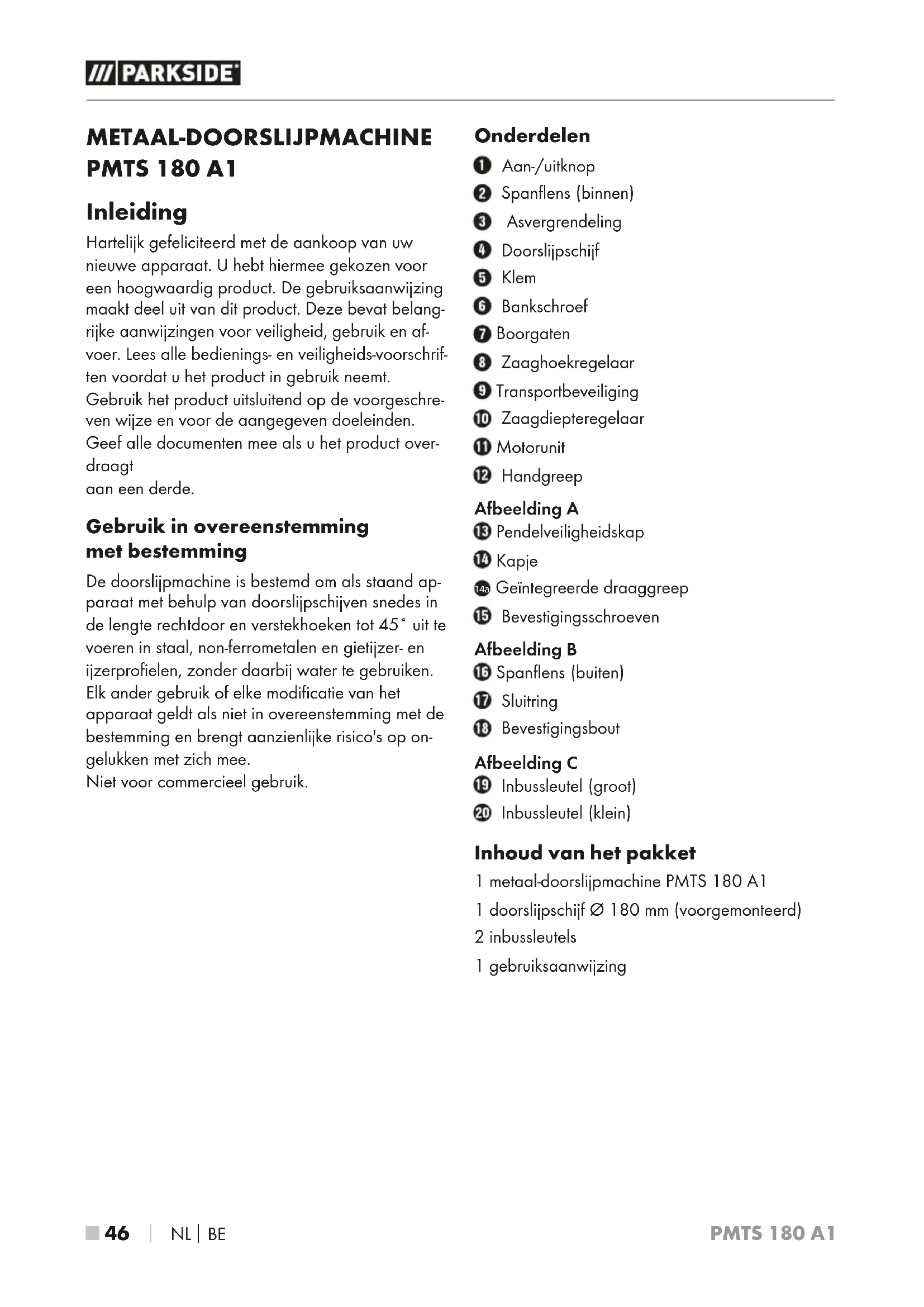

METAAL-DOORSLIJPMACHINE PMTS 180 A1

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheids-voorschriften voordat u het product in gebruik neemt.

Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden.

Geef alle documenten mee als u het product overdraagt

aan een derde.

Gebruik in overeenstemming met bestemming

De doorslijpmachine is bestemd om als staand apparaat met behulp van doorslijpschijven snedes in de lengte rechtdoor en verstekhoeken tot 45° uit te voeren in staal, non-ferrometalen en gietijzer- en ijzerprofielen, zonder daarbij water te gebruiken.

Elk ander gebruik of elke modificatie van het apparaat geldt als niet in overeenstemming met de bestemming en brengt aanzienlijke risico's op ongelukken met zich mee.

Niet voor commercieel gebruik.

Onderdelen

① Aan-/uitknop
② Spanflens (binnen)
3 Asvergrendeling
4 Doorslijpschijf
5 Klem
6 Bankschroef
⑦ Boorgaten
8 Zaaghoekregelaar
9 Transportbeveiliging
10 Zaagdiepteregelaar
⑪ Motorunit
12 Handgreep

Afbeelding A

13 Pendelveiligheidskap
14 Kapje
14a Geïntegreerde draaggreep
15 Bevestigingsschroeven

Afbeelding B

16 Spanflens (buiten)
⑰ Sluitring
18 Bevestigingsbout

Afbeelding C

19 Inbussleutel (groot)
20 Inbussleutel (klein)

Inhoud van het pakket

1 metaal-doorslijpmachine PMTS 180 A1
1 doorslijpschijf ∅ 180 mm (voorgemonteerd)
2 inbussleutels
1 gebruiksaanwijzing

Technische gegevens

Nominale spanning 230 V \~, 50 Hz (wisselstroom)

Nominaal opgenomen

vermogen

Nominaal toerental (onbelast) _0 7700 min ^-1

Schijfhouder ∅ 22,23 mm

Schroefdraad M8

Max. snelheid Doorslijpschijf 8500m in -1

Bedrijfssnelheid Doorslijpschijf max. 80 m/s

Diameter van doorslijpschijf ∅ 180 mm

Dikte van doorslijpschijf 1,6 mm

Zaaghoek 0°-45°

Max. zaagdiepte

50 mm bij een

verstekhoek van 0°

Beschermingsklasse

回 11

geïsoleerd)

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveau L_PA = 93 dB (A)

Onzekerheid K_PA = 3 dB

Geluidsvermogensniveau L_WA = 106 dB (A)

Onzekerheid K_WA = 3 dB

Draag gehoorbescherming!

⚠ WAARSCHUWING!

De trillings- en geluidsemissieniveaus kunnen verschillen naargelang de aard en het gebruik van het elektrische werktuig, en in het

1280 bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt, en kunnen vaak hoger liggen dan de in deze gebruiksaanwijzing vermelde waarden. De trillingsbelasting kan worden onderschat wanneer het elektrische gereedschap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo laag mogelijk te houden.

Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken.

Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereed-

/ schap welis weder is ingeschakeld maar niet wordt belast).

Algemene veiligheids- voorschriften voor elektrisch gereedschap

⚠ WAARSCHUWING!

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het nietnaleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebruikte term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet-verlichte werkomgeving kunnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elektrisch gereedschap geeft namelijk vonken af die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de buurt terwijl u elektrisch gereedschap gebruikt. Als u afgeleid raakt, zou u namelijk de controle over het elektrische gereedschap kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het aansluitsnoer niet voor oneigenlijke doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitsnoeren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereedschap buitenshuis alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Als u het niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Controleer of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uit knop houdt of als u reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder alle afstelgereedschap of moersleutels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, kunnen letsel veroorzaken.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszit-tende kleding, sieraden of haren kunnen door bewegende onderdelen worden gegrepen.
g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, moeten deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.
h) Laat u niet misleiden door schijnbare veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap niet, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellingen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het niet in gebruik is. Zorg ervoor dat het elektrische gereedschap niet wordt gebruikt door personen die er niet mee vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
e) Onderhoud elektrisch gereedschap en hulpstukken zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen vóór de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te bedienen.
g) Gebruik elektrisch gereedschap, hulpstukken en dergelijke in overeenstemming met de handleiding. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en controle van het elektrische gereedschap in onvoorziene situaties niet mogelijk.

5. Service

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor doorslijpmachines

1) Veiligheidsvoorschriften voor doorslijpmachines

a) Zorg ervoor dat u en andere aanwezige personen zich niet in het verlengde van de draaiende doorslijpschijf bevinden. De beschermkap moet de gebruiker beschermen tegen brokstukken en toevallig contact met de doorslijpschijf.

b) Gebruik uitsluitend kunstharsgebonden, versterkte of diamantslijpschijven voor uw elektrisch gereedschap. Het feit dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik.

c) Het toegestane toerental van de accessoires moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is vermeld. Accessoires die sneller draaien dan toegestaan, kunnen breken en wegslingeren.

d) Doorslijpschijven mogen alleen worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor het doorslijpen van materiaal met de rand van de schijf. Door zijdelingse krachtinwerking op deze doorslijpschijven kunnen ze breken.

e) Gebruik altijd onbeschadigde spanflenzen van de juiste grootte en vorm voor de door u gekozen doorslijpschijf. Geschikte flenzen steunen de doorslijpschijf en beperken zo het risico dat de doorslijpschijf breekt.

f) De buitendiameter en dikte van de accessoires moeten overeenkomen met de afmetingen van uw elektrische gereedschap. Verkeerd bemeten accessoires kunnen niet voldoende worden afgeschermd of gecontroleerd.

g) De doorslijpschijven en spanflenzen moeten precies op de as van uw elektrische gereedschap passen. Doorslijpschijven die niet precies op de as passen, draaien ongelijkmatig, trillen hevig en kunnen ertoe leiden dat u de controle over het gereedschap verliest.

h) Gebruik geen beschadigde doorslijpschijven. Controleer de doorslijpschijven voor ieder gebruik op splinters en scheuren. Controleer de doorslijpschijf en vervang deze zo nodig door een onbeschadigde schijf als het elektrische gereedschap of de doorslijpschijf op de grond is gevallen. Laat, nadat u de doorslijpschijf gecontroleerd en gemonteerd hebt, het gereedschap een minuut lang op het hoogste toerental draaien. Zorg er daarbij voor dat u en andere personen zich niet in het verlengde van de doorslijpschijf bevinden. Beschadigde doorslijpschijven breken meestal binnen deze testtijd.

i) Draag persoonlijke beschermingsmiddelen. Gebruik al naar gelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Draag indien nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort als bescherming tegen kleine slijp- en materiaaldeeltjes. Een veiligheidsbril beschermt tegen wegslingerende fragmenten die bij diverse toepassingen kunnen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij het gebruik ontstaat. Als u lange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.

j) Zorg ervoor dat andere personen op een veilige afstand van uw werkplek blijven. Eenieder die de werkomgeving betreedt, moet persoonlijke beschermingsmiddelen dragen. Afgebroken stukken van het werkstuk of gebroken accessoires kunnen worden weggeslingerd en verwondingen veroorzaken, ook buiten de directe werkomgeving.

k) Houd het netsnoer uit de buurt van draaiende accessoires. Wanneer u de controle over het apparaat verliest, kan het netsnoer namelijk worden doorgesneden of gegrepen en kan uw hand of arm in de draaiende doorslijpschijf beklemd raken.

I) Reinig regelmatig de ventilatiespleten van uw elektrische apparaat. De motorventilator zuigt stof in de behuizing, en een ophoping van stof kan elektrisch gevaar veroorzaken.

m) Gebruik het elektrische gereedschap niet in de buurt van brandbaar materiaal. Gebruik het elektrische gereedschap niet terwijl het op een brandbare ondergrond, bv. op hout, staat. Vonken kunnen dit materiaal doen ont-branden.

n) Gebruik geen accessoires waarvoor een vloeibaar koelmiddel nodig is. Het gebruik van water of andere vloeibare koelstoffen kan leiden tot een elektrische schok.

2) Terugslag en desbetreffende veiligheidsinstructies

'Terugslag' is de plotse reactie op een hakende of geblokkeerde draaiende doorslijpschijf. Bij vasthaken of blokkeren stopt de doorslijpschijf abrupt. Dit veroorzaakt een ongecontroleerde beweging omhoog van de doorslijpmachine, in de richting van de gebruiker.

Wanneer bijvoorbeeld een doorslijpschijf in een werkstuk vasthaakt of geblokkeerd raakt, kan de rand van de doorslijpschijf in het werkstuk blijven steken en vervolgens losschieten of een terugslag veroorzaken. De doorslijpschijf kan ook breken.

Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd het elektrische gereedschap stevig vast en houd uw lichaam en armen zo, dat u de terugslag kunt opvangen. Degene die de machine bedient kan door passende veiligheidsmaatregelen de terugslag- en reactiekrachten beheersen.

b) Mijd de zone voor en achter de roterende doorslijpschijf. Bij een terugslag wordt de doorslijpschijf omhoog geslingerd in de richting van degene die de machine bedient.

c) Gebruik geen kettingbladen, houtzaagbladen, getande zaagbladen of gesegmenteerde diamantschijven met gaten van meer dan 10 mm breed. Dergelijke accessoires veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

d) Zorg ervoor dat de doorslijpschijf niet kan blokkeren en vermijd te veel druk op het gereedschap. Zaag niet te diep. Overbelasting van de doorslijpschijf verhoogt de kans op scheeftrekken of blokkeren en daarmee het gevaar op een terugslag of een breuk van de doorslijpschijf.
e) Als de doorslijpschijf beklemd raakt of als u het werk onderbreekt, schakel dan het apparaat uit en houd het stil totdat de doorslijpschijf tot stilstand is gekomen. Probeer nooit om een nog draaiende doorslijpschijf uit het werkstuk te trekken, want dat kan terugslag veroorzaken. Zoek en verwijder de oorzaak van het vastklemmen.
f) Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken, alvorens voorzichtig verder te gaan met het snijden. Anders kan de schijf blijven steken, uit het werkstuk schieten of een terugslag veroorzaken.
g) Ondersteun grote werkstukken, om het risico op een terugslag door een vastgeklemde doorslijpschijf te reduceren. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden van de schijf worden ondersteund, zowel in de buurt van de doorslijpsnede als aan de rand.

Aanvullende veiligheids- instructies voor doorslijp- machines

■ Ga nooit op het elektrische gereedschap staan. Ernstig letsel kan ontstaan wanneer het elektrische gereedschap omvalt of wanneer u per ongeluk in contact komt met de doorslijpschijf.

Gebruik altijd de beschermkap. De beschermkap beschermt de gebruiker tegen afgebroken stukken van de doorslijpschijf en tegen het ongeplande aanraken van de doorslijpschijf.

■ Controleer of de beschermkap correct werkt en vlot beweegt. Zet de beschermkap nooit vast in geopende stand.

- Gebruik het elektrische gereedschap alleen voor droog zaagwerk. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.

■ Houd het netsnoer uit de buurt van draaiende accessoires. Het netsnoer kan worden doorgesneden of vastgegrepen.

■ Hou de handgreep droog, schoon en vrij van olie en vet. Vettige handgrepen zijn glibberig en doen de controle over het gereedschap verliezen.

■ Verwijder nooit zaagresten, metaalspaanders e.d. uit het werkgebied terwijl het elektrische gereedschap nog draait. Zet de gereedschapsarm altijd eerst in ruststand en schakel het elektrische gereedschap uit.

Leg de doorslijpschijf altijd ingeschakeld tegen het werkstuk. Anders bestaat er gevaar voor een terugslag wanneer de doorslijpschijf in het werkstuk blijft steken.

- Gebruik het elektrische gereedschap alleen wanneer de werkvlakken en het werkstuk vrij van instelgereedschap, metaalspanen enz. zijn. Kleine metalen deeltjes of andere voorwerpen die met de roterende doorslijpschijf in contact komen, kunnen de gebruiker met hoge snelheid treffen.

Klem het te bewerken werkstuk altijd vast. Bewerk nooit werkstukken die te klein zijn om vast te klemmen. Anders is de afstand tussen uw hand en de roterende doorslijpschijf te klein.

■ Schakel het elektrische gereedschap uit en wacht tot de doorslijpschijf tot stilstand is gekomen als hij bekneld raakt. Probeer nooit de nog draaiende doorslijpschijf uit de snede te trekken, anders kan er een terugslag plaatsvinden. Stel de oorzaak van het vastlopen vast en los het probleem op.

Rem de doorslijpschijf niet af door er aan de zijkant op te drukken. De doorslijpschijf kan beschadigd raken, breken of een terugslag veroorzaken.

Ram de doorslijpschijf niet met geweld in het werkstuk, of oefen tijdens het gebruik van het elektrische gereedschap geen overmatige druk uit. Zorg er vooral tijdens het bewerken van hoeken, scherpe randen enz. voor dat de

doorslijpschijf niet blijft steken. Wanneer de doorslijpschijf als gevolg van onjuist gebruik beschadigd is, kunnen scheuren ontstaan die onverwacht tot een breuk van de doorslijpschijf kunnen leiden.

■ Draag een werkschort. Let erop dat niemand gevaar loopt door rondvliegende vonken. Verwijder brandbare materialen uit de omgeving. Bij het zagen van metaal ontstaan vonken.

- Gebruik de doorslijpschijf alleen voor die materialen die in het hoofdstuk "Gebruik in overeenstemming met de bestemming" vermeld zijn. De doorslijpschijf kan anders overbelast raken.

- Gebruik geen beschadigde, niet-ronde of trillende doorslijpschijven. Beschadigde doorslijpschijven veroorzaken hogere wrijving, het blijven steken van de doorslijpschijf en terugslag.

- Gebruik altijd doorslijpschijven van de juiste afmetingen en met een passend boorgat (bv. ruitvormig of rond). Doorslijpschijven die niet op de doorslijpmachine passen, lopen niet gelijkmatig en doen de controle over het gereedschap verliezen.

- Gebruik geen kettingbladen of getande zaagbladen. Dergelijke accessoires veroorzaken vaak een terugslag of doen de controle over het elektrische gereedschap verliezen.

■ Neem de gebruikshandleiding van de fabrikant van de doorslijpschijven in acht tijdens het monteren en gebruiken van doorslijpschijven. Niet-passende doorslijpschijven kunnen letsel veroorzaken en kunnen blokkeren, breken of terugslag veroorzaken.

- Gebruik geen accessoires die door de fabrikant niet speciaal voor dit elektrische gereedschap zijn voorzien en aanbevolen. Het feit dat u het accessoire op uw elektrische gereedschap kunt bevestigen, garandeert niet dat u het ook veilig kunt gebruiken.

■ Laat de doorslijpschijf na het werken eerst afkoelen voordat u die aanraakt. De doorslijpschijf wordt tijdens het werken heel heet.

■ Controleer regelmatig het netsnoer en laat een beschadigd snoer door een erkende reparatiedienst voor elektrisch gereedschap repareren. Vervang beschadigde verlengsnoeren. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap gegarandeerd blijft.

■ Berg een ongebruikt elektrisch gereedschap veilig op. Berg het op een droge en afsluitbare plek op. Dit voorkomt dat het elektrische gereedschap tijdens de opslag beschadigd raakt of door onervaren personen wordt gebruikt.

Zet het werkstuk vast. Een werkstuk dat is vastgezet met lijmklemmen of een bankschroef, blijft beter op zijn plaats dan een met de hand vastgehouden werkstuk.

Laat het gereedschap nooit achter voordat het volledig tot stilstand is gekomen. Nadraaiende accessoires kunnen letsel veroorzaken.

- Gebruik het elektrische gereedschap niet wanneer het netsnoer beschadigd is. Raak het netsnoer niet aan en haal de stekker uit het stopcontact als het netsnoer tijdens het werken beschadigd raakt. Beschadigde netsnoeren verhogen het risico op een elektrische schok.

Aanvullende aanwijzingen

■ Draag altijd oog- en gehoorbescherming. Draag indien nodig ook andere persoonlijke beschermingsmiddelen zoals stofmaskers, veiligheidshandschoenen of een veiligheidsbril.

- Gebruik geen doorslijpschijven die deuken, scheuren of andere schade vertonen.

■ Controleer de doorslijpschijf telkens visueel voordat u begint te werken.

■ Gebruik geen zaagbladen.

■ Gebruik het apparaat nooit zonder beschermkap.

▶ Sluit bij het langdurig bewerken van hout, en met name bij het bewerken van materialen waarbij voor de gezondheid schadelijke stoffen ontstaan, het apparaat aan op een passende externe stofafzuiging.

Symbolen op het elektrische gereedschap

Grijp niet met uw handen in het zaaggebied terwijl het elektrische gereedschap draait. Bij contact met de doorslijpschijf bestaat gevaar voor letsel.

Draag veiligheidshandschoenen!

Draag een stofmasker!

Draag een veiligheidsbril!

Draag gehoorbescherming!

Draag veiligheidsschoenen!

	Niet toegestaan voor natslijpen
	Het gebruik van beschadigde door-slijp- of afbraamschijven is gevaarlijk en kan leiden tot ernstig letsel!
	Bestemd voor metaalslijpen
	Diameter van de schijf
	Lees de originele gebruiksaanwijzing en de veiligheidsvoorschriften vooraf-gaand aan ingebruikname.
	Doorslijpmachine

▶ De door de bewerking gevormde schadelijke/giftige stoffen houden een gevaar in voor de gezondheid van degene die het gereedschap bedient en personen die zich in de buurt bevinden.

Originele accessoires/ hulpapparatuur

- Gebruik uitsluitend in de gebruiksaanwijzing aangegeven accessoires en hulpapparatuur. Het gebruik van andere accessoires dan aanbevolen in de gebruiksaanwijzing kan letselgevaar inhouden.

Vóór de ingebruikname

Apparaat opstellen

Monteer het apparaat met behulp van gepaste schroeven (niet meegeleverd) vast op een vlakke, stabiele ondergrond. Gebruik daartoe de boorgaten ⑦ Lorg ervoor dat er zich een wandstopcontact binnen bereik bevindt.

OPMERKING

In uitzonderlijke gevallen dient u de bodemplaat voor dit proces op een vaste ondergrond te zetten.

Transportbeveiliging verwijderen/monteren

Transportbeveiliging verwijderen

- Oefen enige druk uit op de handgreep 12 en trek de transportbeveiliging 9 uit het gereedschap. Nu kunt u de motorunit 11 omhoog bewegen.

Transportbeveiliging monteren

Druk de handgreep 12 omlaag en schuif de transportbeveiliging 9 in het gereedschap. De motorunit 11 is nu vergrendeld.

OPMERKING

- Gebruik de transportbeveiliging voor het transporteren van het apparaat. Draag het apparaat daartoe aan de geïntegreerde draaggreep 14a.

Ingebruikname

In-/uitschakelen

■ Draahtichting van het gereedschap!
■ Steek de stekker in een stopcontact.

Inschakelen

♦ Druk op de aan-/uitknop ^1 en houd deze ingedrukt.

Uitschakelen

♦ Laat de aan-/uitknop1 los.

Zaagdiepte instellen

Haal de stekker altijd uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.
♦ Verstel de schroef van de zaagdiepteregelad met behulp van de meegeleverde inbussleutel (klein) 20
◆ Test de zaagdiepte door de motorunit te laten zakken.

Doorslijpschijf vervangen

Haal de stekker altijd uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.
▶ Laat de doorslijpschij 4 eerst afkoelen voordat u die aanraakt.
▶ Controleer de doorslijpschij ^4 . De schijf mag niet beschadigd of vochtig zijn of barsten vertonen. Anders kan de schijf tijdens het gebruik breken en letsel veroorzaken.

OPMERKING

• Gebruik alleen doorslijpschijven die voldoen aan de specificaties die in deze gebruiksaanwijzing vermeld zijn.
  ♦ Draai de bevestigingsschroeve 15 los met de meegeleverde inbussleutel (klein) 26m het kapje 14e verwijderen.

• Draai de pendelveiligheidskap3 volledig terug en houd deze met één hand vast.
  Druk de asvergrendeling volledig omlaag en houd hem in deze positie. Draai zo nodig de doorslijpschijf net de hand tot dit is mogelijk.
  ♦ Draai met behulp van de meegeleverde inbussleutel (groot) 19 de bevestigingsmoer linksom los.
  ♦ Neem de sluitring ^17 , spanflens (buiten) ^16 en doorslijpschijf ^4 van de as.
  ◆ Plaats een nieuwe doorslijpschijf.
  Ga in omgekeerde volgorde te werk om het apparaat weer klaar voor gebruik te maken.

• Controleer of alle bevestigingsonderdelen correct zijn aangebracht.

OPMERKING

Zorg ervoor dat de doorslijpschij 4 soepel kan draaien.
▶ Schakel het apparaat ongeveer 60 seconden in om te controleren of er geen ongebruikelijke trillingen ontstaan. Zo ja, controleer dan of de doorslijpschijf 4 correct gemonteerd is.

Werkstuk vastklemmen

U kunt met behulp van de gemonteerde bank-schroef het werkstuk vastklemmen en de verstek-hoek instellen.

De bankschroef gebruiken

- Draai de handgreep op de bankschroe 6 rechtsom om het werkstuk vast te klemmen.

Draai de handgreep op de bankschroef ⑥ linksom om het werkstuk los te maken.

OPMERKING

▶ U kunt ook de klen 5 omhoog klappen om de bankschroef 6 sneller te kunnen instellen. Klap de klem 5 veer omlaag om de bankschroef 6 te vergrendelen. Pas vervolgens de instelling verder aan met behulp van de handgreep van de bankschroef 6.

Zaaghoek instellen (verstekhoek)

♦ Draai de zaaghoekregelada linksom los. Trek zo nodig de zaaghoekregelaar omhoog.
♦ Stel de gewenste zaaghoek in aan de hand van de aangegeven graden.
♦ Draai de zaaghoekregelada 8 rechtsom vast.

Reiniging en onderhoud

▶ Haal de stekker altijd uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.
■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn.
■ Gebruik voor het schoonmaken van de behuizing een droge doek.
■ Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap met behulp van een zachte borstel.

OPMERKING

▶ Niet-vermelde reserveonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze callcenters.
▶ Laat de betreffende onderhoudswerkzaamheden alleen uitvoeren door gekwalificeerd onderhoudspersoneel.

Afvoeren

De verpakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.

Deponeer elektrisch gereedschap niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled.

Voer de verpakking af overeenkomstig de milieuvoorschriften. Let op de aanduiding op de verschillende verpak- kingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composiet materialen.

Meer informatie over het afvoeren van het afgedankte product kunt u inwinnen bij de gemeentereiniging.

Het product is recycleerbaar; er is een uitgebreide producentenverantwoordelijkheid op van toepassing en het afval wordt gescheiden ingezameld.

Garantie van KompernaßHandelsGmbH

Geachte klant,

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn geemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Garantieperiode geldt niet bij

■ normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 373210_2104 als aankoopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (links-onder) of op de sticker op de achter- of onder-kant van het product.

Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.

■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installatiesoftware downloaden.

Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 373210_2104 de gebruiksaanwijzing openen.

OPMERKING

Bij gereedschap van Parkside: retourneer a.u.b. uitsluitend het defecte artikel, zonder accessoires (bijv. accu, opbergkoffer, montagegereedschap, enz.).

WAARSCHUWING!

- Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd. - Laat de stekker of het snoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven service- adres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Duitsland, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

* De volledige verantwoordelijkheid voor het uitreiken van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015

EN 62841-3-10:2015/A11:2017

EN ISO 12100:2010

EN 55014-1:2017/A11:2020

EN 55014-2:2015

EN 61000-3-2:2014

EN IEC 61000-3-2:2019

EN 61000-3-3:2013

EN 61000-3-3:2013/A1:2019

EN IEC 63000:2018

Type/apparaatbeschrijving: Metaal-doorslijpmachine PMTS 180 A1

Productiejaar: 07-2021

Serienummer: IAN 373210_2104

Bochum, 22-07-2021

Sofing CE

Semi Uguzlu

- Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

Obsah

Úvod 60
