BRUGSANVISNING PMTS 180 A1 PARKSIDE

Oversættelse af den originale driftsvejledning

DE

METALL-TRENNSCHLEIFER

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Generelle sikkerheds anvisninger til elværktøj 119

1. Sikkerhed på arbejdspladsen 120

2. Elektrisk sikkerhed 120

3. Personsikkerhed 120

4. Anvendelse og behandling af elværktøjet 121

5. Service 121

Sikkerhedsanvisninger for skære-/slibemaskiner 1 2 1

1) Sikkerhedsanvisninger for skære-/slibemaskiner 121

2) Tilbageslag og tilhørende sikkerhedsanvisninger.... 122

Yderligere sikkerheds anvisninger for skære-/ slibemaskiner 1 2 3

Originalt tilbehør/originalt ekstraudstyr 125

Før ibrugtagning....125

Opstilling af produktet 125

Fjernelse/indsætning af transportsikring 125

Ibrugtagning....126

Tænd/sluk 126

Indstilling af skæredybde 126

Udskiftning afskæreskive ....

Opspænding af arbejdsemnet 127

Oversættelse af den originale overensstemmelseserklæring 130

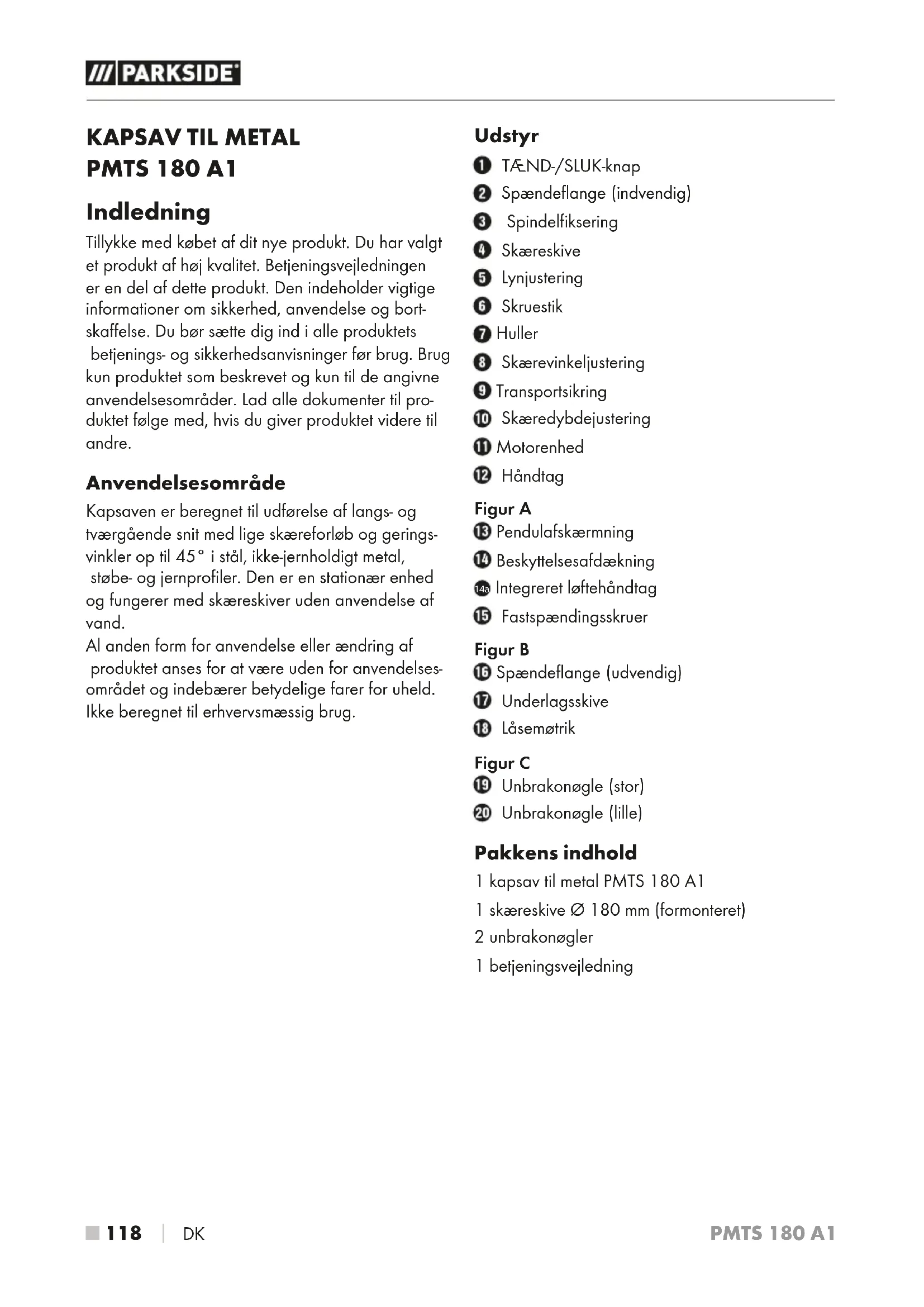

KAPSAV TIL METAL PMTS 180 A1

Indledning

Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaffelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Lad alle dokumenter til produktet følge med, hvis du giver produktet videre til andre.

Anvendelsesområde

Kapsaven er beregnet til udførelse af langs- og tværgående snit med lige skæreforløb og geringsvinkler op til 45° i stål, ikke-jernholdigt metal, støbe- og jernprofiler. Den er en stationær enhed og fungerer med skæreskiver uden anvendelse af vand.

Al anden form for anvendelse eller ændring af produktet anses for at være uden for anvendelsesområdet og indebærer betydelige farer for uheld. Ikke beregnet til erhvervsmæssig brug.

Udstyr

① TÆND-/SLUK-knap
② Spændeflange (indvendig)
3 Spindelfiksering
4 Skæreskive
5 Lynjustering
6 Skruestik
⑦ Huller
8 Skærevinkeljustering
9 Transportsikring
10 Skæredybdejustering
11 Motorenhed
12 Håndtag

Figur A

13 Pendulafskærmning
14 Beskyttelsesafdækning
14a Integreret løftehåndtag
15 Fastspændingsskruer

Figur B

16 Spændeflange (udvendig)
17 Underlagsskive
18 Låsemøtrik

Figur C

19 Unbrakonøgle (stor)
20 Unbrakonøgle (lille)

Pakkens indhold

1 kapsav til metal PMTS 180 A1
1 skæreskive ∅ 180 mm (formonteret)
2 unbrakonøgler
1 betjeningsvejledning

Tekniske data

Mærkespænding 230 V\~, 50 Hz

(vekselstrøm)

Nominelt effektforbrug 1280 W

Nominal hastighed i tomgang n 7700 min ^-1

Skæreskiveholder ∅ 22,23 mm

Gevindets mål M8

Maksimal hastighed skæreskive 8500 min ^-1

Arbejdshastighed skæreskive maks. 80 m/s

Skæreskivediameter ∅ 180 mm

Skæreskivetykkelse 1,6

Vinkelsnit 0^-45^

Maks. skæredybde

50 mm ved 0°

geringsvinkel

Beskyttelsesklasse

回 11

(dobbeltisolering)

Støjemissionsværdi

Måleværdi for støj beregnet iht. EN 62841. Det

A-vægtede støjniveau for elværktøjet er typisk som følger:

Lydtrykniveau L_PA = 93 dB (A)

Usikkerhed K_PA = 3 dB

Lydeffektniveau L_WA = 106 dB (A)

Usikkerhed K_WA = 3 dB

Bær høreværn!

ADVARSEL!

- Afhængigt af måden elværktøjet anvendes på og emnet, der forarbejdes, kan vibrationsog støjemissionen afvige og i mange tilfælde ligge over værdierne, som er angivet i disse anvisninger. Vibrationsbelastningen kan undervurderes, hvis elværktøjet jævnligt anvendes på denne måde. Prøv at holde belastningen forårsaget af vibrationer så lav som muligt. Vibrationsbelastningen kan f.eks. reduceres ved brug af handsker ved anvendelse af værktøjet samt ved nedsættelse af den tid, værktøjet bruges. Der skal tages højde for hele driftscyklussen (f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning).

Generelle sikkerheds- anvisninger til elværktøj

ADVARSEL!

Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og tekniske data, som dette elværktøj er forsynet med. Hvis de efterfølgende anvisninger ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar sikkerhedsanvisningerne og -instruktionerne til senere brug.

Begrebet "elværktøj", der anvendes i sikkerhedsanvisningerne, henviser både til elværktøj, der anvendes med ledning til lysnettet, og batteridrevet elværktøj (uden strømledning).

1. Sikkerhed på arbejdspladsen

a) Hold arbejdspladsen ren og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld.
b) Arbejd aldrig med elværktøj i eksplosionsfarlige omgivelser, hvor der befinder sig brændbare væsker, gasser eller støv. Elværktøj danner gnister, som kan antænde støvet eller dampene.
c) Hold børn og andre personer på afstand, när elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe ind i stikkontakten. Stikket må ikke ændres på no-gen måde.
Der må ikke bruges adapterstik sammen med beskyttelsesjordet elværktøj. Uændrede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse.
c) Hold elværktøjet væk fra regn og fugt. Hvis der kommer vand ind i elværktøjet, er der forhøjet risiko for elektrisk stød.
d) Brug ikke tilslutningsledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge værktøjet op i eller til at trække stikket ud af stikkontakten. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for elektrisk stød.
e) Hvis du anvender elværktøj udendørs, må du kun bruge forlængerledninger, som også er godkendt til udendørs brug. Når du anvender en forlængerledning, der er beregnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis det ikke er muligt at undgå at bruge elværktøjet i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. Personsikkerhed

a) Vær opmærksom og bevidst om, hvad du laver, og arbejd fornuftigt med elværktøjet. Brug ikke elværktøjet, hvis du er ukoncentreret eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug af elværktøjet kan medføre alvorlige kvæstelser.
b) Bug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerhedshjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for personskader.
c) Undgå uønsket igangsætning. Kontrollér, at elværktøjet er slukket, før du forbinder det med elforsyningen og/eller tilslutter batteriet, løfter elværktøjet eller bærer det. Hvis du bærer elværktøjet rundt med fingeren på kontakten, eller hvis elværktøjet sluttes til strømforsyningen, mens det er tændt, kan der opstå uheld.
d) Fjern indstillingsværktøj eller skruenøgler, før du tænder for elværktøjet. Hvis der sidder et værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader.
e) Undgå unormale kropsstillinger. Sørg for, at du står sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer.
f) Bær velegnet påklædning. Bær ikke løstsiddende tøj eller smykker. Hold här og tøj på afstand af dele, der bevæger sig. Løst tøj, smykker eller här kan gribe fat i dele, der bevæger sig.
g) Hvis der kan monteres støvopsugnings- og opsamlingsanordninger, skal disse tilsluttes og anvendes korrekt. Anvendelse af denne type anordninger nedsætter støvrisikoen.
h) Lad dig ikke lulle ind i en falsk følelse af sikkerhed, og tilsidesæt ikke sikkerhedsreglerne for elværktøj, selv om du er fortrolig med elværktøjet efter mange ganges anvendelse. Uforsigtige handlinger kan føre til alvorlige kvæstelser på en brøkdel af et sekund.

4. Anvendelse og behandling af elværktøjet

a) Overbelast ikke elværktøjet. Brug et elværktøj, der er egnet til arbejdet. Du arbejder bedre og mere sikkert i det angivne effektområde, hvis du bruger det rigtige elværktøj.

b) Brug ikke elværktøj med defekt kontakt. Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern det aftagelige batteri, før du foretager indstillinger på produktet, udskifter indsatsværktøj eller lægger elværktøjet fra dig. Disse forholdsregler forhindrer, at elværktøjet starter ved en fejl.

d) Opbevar elværktøj uden for børns rækkevidde, når værktøjet ikke anvendes. Personer, som ikke kender elværktøjet, eller som ikke har læst disse anvisninger, må ikke bruge produktet. Elværktøj er farligt, hvis det anvendes af uerfarne personer.

e) Vedligehold elværktøjet og dets indsatsværktøj omhyggeligt. Kontrollér, om bevægelige dele fungerer, som de skal og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er forringet. Få beskadigede dele repareret, inden du bruger elværktøjet. Mange uheld skyldes dårligt vedligeholdt elværktøj.

f) Hold skærende værktøj skarpt og rent. Omhyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre.

g) Brug elværktøj, indsatsværktøj, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Anvendelse af elværktøj til andet end den tilsigtede anvendelse kan føre til farlige situationer.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader gør sikker betjening og kontrol over elværktøjet umulig i uforudsete situationer.

5. Service

a) Lad kun en kvalificeret reparatør reparere dit elværktøj og kun med originale reservedele. Derved garanteres det, at elværktøjets sikkerhed bevares.

Sikkerhedsanvisninger for skære-/slibemaskiner

1) Sikkerhedsanvisninger for skære-/slibemaskiner

a) Hold dig selv og personer i nærheden borte fra den roterende skæreskives overflade. Beskyttelsesafdækningen skal beskytte betjeningspersonen mod småstykker og utilsigtet kontakt med slibelegemet.
b) Brug udelukkende limforstærkede eller diamantbeklædte skæreskiver til dit elværktøj. Selv om tilbehøret kan sættes på elværktøjet, er det ingen garanti for, at anvendelsen af det er sikker.
c) Det anvendte værktøjs tilladte omdrejningstal skal mindst være så højt som det angivne maksimale omdrejningstal for elværktøjet. Tilbehør, som roterer hurtigere end tilladt, kan gå i stykker og flyve omkring.
d) Slibelegemer må kun anvendes til de anbefalede anvendelsesmuligheder. For eksempel: Slib aldrig med den flade side af skæreskiven. Skæreskiver er beregnet til materialefjernelse med skivens kant. Hvis der presses kraftigt på disse slibelegemer fra siden, kan de ødelægges.
e) Brug altid en ubeskadiget spændeflange med den rigtige størrelse og form til den valgte skæreskive. Egnede flanger støtter skæreskiven og nedsætter risikoen for brud på skæreskiven.
f) Det anvendte værktøjs udvendige diameter og tykkelse skal svare til de angivne mål for elværktøjet. Forkert dimensionerede indsatsværktøjer kan ikke afskærmes eller kontrolleres i tilstrækkelig grad.
g) Skæreskiver og flanger skal passe nøjagtigt til elværktøjets slibespindel. Indsatsværktøjer, som ikke passer nøjagtigt til elværktøjets slibespindel, roterer uensartet, vibrerer meget og kan medføre tab af kontrol.

h) Brug ikke beskadigede skæreskiver. Kontrollér altid skæreskiverne for afskalning og revner før anvendelse. Hvis elværktøjet eller skæreskiven tabes på gulvet, skal du kontrollere, om det/den er gået i stykker eller anvende en ubeskadiget skæreskive. Når du har kontrolleret skæreskiven og monteret den, skal du holde dig selv og personer i nærheden borte fra den roterende skæreskives overflade og lade produktet køre et minut ved maksimalt omdrejningstal. Beskadigede skæreskiver går som regel i stykker i denne testperiode.

i) Bær personligt beskyttelsesudstyr. Brug helmaske, øjenbeskyttelse eller beskyttelsesbriller afhængigt af anvendelsen. Bær støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som holder små slibe- og materialepartikler på afstand af dig, hvis anvendelsesområdet kræver det. ∅jenbeskyttelsen skal beskytte mod omkringflyvende fremmedlegemer, som opstår ved mange forskellige anvendelser. Støv- og åndedrætsmasken skal bortfiltrere støvet, der opstår ved anvendelsen. Hvis du udsættes for støj i længere tid, kan du få nedsat hørelse.

j) Hold andre personer på sikker afstand af arbeidsområdet. Alle, som betræder arbeidsområdet, skal bære personligt beskyttelsesudstyr. Dele af emnerne eller ødelagte indsatsværktøjer kan flyve omkring og være årsag til kvæstelser uden for det direkte arbeidsområde.

k) Hold tilslutningsledningen borte fra roterende indsatsværktøjer. Hvis du mister kontrollen over produktet, kan tilslutningsledningen blive skåret over eller blive indfanget, og din hånd eller arm kan komme ind i det roterende indsatsværktøj.

I) Rengør regelmæssigt ventilationsåbningerne på elværktøjet. Motorblæseren trækker støv ind i huset, og kraftig støvansamling kan være årsag til elektriske risici.

m) Brug ikke elværktøjet i nærheden af brandfarlige materialer. Brug ikke elværktøjet, hvis det står på en brændbar overflade som f.eks. træ. Disse materialer kan antændes af gnister.

n) Brug ikke indsatsværktøjer, som kræver flydende kølemidler. Anvendelse af vand og andre flydende kølemidler kan medføre elektrisk stød.

2) Tilbageslag og tilhørende sikkerhedsanvisninger

Tilbageslag er den pludselige reaktion som følge af en fastsiddende eller blokeret roterende skære-skive. Dette fører til, at det roterende indsatsværktøj stopper meget pludseligt. Det resulterer i, at et ukontrolleret skære-/slibeaggregat slynges opad i retning af betjeningspersonen.

Hvis en skæreskive f.eks. sætter sig fast eller blokerer i arbejdsemnet, kan skæreskivens kant, som er gået ned i emnet, sætte sig fast, og derved kan skæreskiven knække eller forårsage et tilbageslag. Herved kan skæreskiven også gå i stykker.

Tilbageslag sker på grund af forkert brug af elværktøjet. Det kan forhindres med de nødvendige forholdsregler, som beskrives efterfølgende.

a) Hold godt fast i elværktøjet, og hold kroppen og armene i en stilling, så du kan afværge tilbageslagskræfterne. Med egnede forholdsregler kan betjeningspersonen kontrollere tilbageslags- og reaktionskræfterne.

b) Undgå området foran og bag den roterende skæreskive. Ved et tilbageslag slynges skære-/slibeaggregatet opad i retning af betjeningspersonen.

c) Brug ikke kæde-, træskærings- eller fortande- de savklinger og ingen segmenterede dia- mantskiver med mere end 10 mm brede mel- lemrum. Denne type indsatsværktøjer er ofte årsag til tilbageslag eller tab af kontrol over elværktøjet.

d) Undgå at blokere skæreskiven, og tryk ikke for hårdt. Udfør ikke snit, der er alt for dybe. Ved for dybe snit øges belastningen på skæreskiven samt tendensen til fasthængning eller blokering og dermed risikoen for tilbageslag eller brud på slibelegemet.

e) Hvis skæreskiven sidder fast, eller du afbryder arbejdet, skal du slukke for produktet og holde skære-/slibeaggregatet i ro, til skiven står helt stille. Prøv aldrig på at trække den kørende skæreskive ud af snittet, da det vil medføre tilbageslag. Find og afhjælp årsagen til fastklemningen.
f) Tænd ikke for elværktøjet, så længe det sidder fast i emnet. Lad først skæreskiven komme op på det fulde omdrejningstal, før snittet fortsættes. Ellers kan skiven sætte sig fast, hoppe ud af emnet eller forårsage et tilbageslag.
g) Understøt store emner, så risikoen for tilbage-slag på grund af en fastklemt skæreskive formindskes. Store emner kan bøje sig på grund af deres egen vægt. Emnet skal understøttes på begge sider af skiven - både i nærhe-den af savsnittet og ved kanten.

Yderligere sikkerheds- anvisninger for skære-/ slibemaskiner

Stå aldrig oven på elværktøjet. Der kan opstå alvorlige skader, hvis elværktøjet vælter, eller hvis du ved et uheld kommer i kontakt med skæreskiven.
Brug altid beskyttelsesafdækningen. Beskyttelsesafdækningen beskytter brugeren mod dele, der knækker af skæreskiven, og mod utilsigtet berøring af skæreskiven.
Sørg for, at beskyttelsesafdækningen fungerer korrekt og kan bevæge sig frit. Sæt aldrig beskyttelsesafdækningen fast, når den er åben.
Brug kun elværktøjet til tørskæring. Hvis der kommer vand ind i elværktøjet, er der forhøjet risiko for elektrisk stød.
■ Hold ledningen på afstand af roterende ind- satsværktøjer. Ledningen kan skæres igennem eller gribes fast.
- Hold håndtag tørre, rene og fri for olie og fedt. Fedtede, olierede håndtag er glatte og fører til tab af kontrol.

Fjern aldrig skærerester, metalspåner osv. fra skæreområdet, mens elværktøjet kører. Stil altid værktøjsarmen i hvilepositionen først, og sluk for elværktøjet.
■ Skæreskiven må kun holdes hen mod arbejdsemnet, mens den roterer. Ellers er der fare for tilbageslag, hvis skæreskiven hænger fast i arbejdsemnet.
Brug kun elværktøjet, hvis arbejdsemnet ligger på arbeidsbordet, og arbeidsbordet er ryddet for alle typer indstillingsværktøjer, metalspåner osv. Små metalstykker eller andre genstande, som kommer i kontakt med den roterende skæreskive, kan ramme betjeningspersonen med høj hastighed.
■ Fastspænd altid emnet, som skal bearbejdes. Bearbejd ikke emner, som er for små til at blive fastspændt. Ellers bliver afstanden mellem din hånd og den roterende skæreskive for lille.
Hvis skæreskiven kommer i klemme, skal du afbryde elværktøjet og vente, til skiven står helt stille. Prøv aldrig på at trække den kørende skæreskive ud af snittet, da det vil medføre tilbageslag. Find og afhjælp årsagen til fast-klemningen.
Når elværktøjet er slukket, må skæreskiven ikke bremses med et tryk på siden. Skæreskiven kan blive beskadiget, knække eller forårsage et tilbageslag.
■ Bank ikke skæreskiven ned i emnet med vold, og læg ikke for hårdt pres på elværktøjet under brug. Undgå især blokering af skæreskiven ved arbejde på hjørner, skarpe kanter osv. Hvis skæreskiven er blevet beskadiget på grund af misbrug, kan der dannes revner, som uden forvarsel kan føre til brud.
Bær arbejdsforklæde. Sørg for, at personer eller dyr ikke kan komme til skade på grund af gnistregnen. Fjern brandbare materialer fra omgivelserne. Ved slibning af metal opstår der gnistregn.

Brug kun skære-/slibemaskinen til materialer, som er angivet under anvendelsesområdet. Ellers kan skære-/slibemaskinen bliver overbelastet.

Brug ikke skæreskiver, der er beskadigede, ikke er runde, eller som vibrerer. Beskadige-de skæreskiver forårsager øget friktion, fast-klemning af skæreskiven og tilbageslag.

Brug altid skæreskiver med den rigtige størrelse og det rigtige monteringshul (f.eks. rombeformet eller rundt). Skæreskiver, som ikke passer til skære-/slibemaskinens monteringsdele, kører ujævnt og fører til tab af kontrol.

Brug ikke savkæder eller fortandede savklinger. Denne type indsatsværktøjer er ofte årsag til tilbageslag eller tab af kontrol over elværktøjet.

Overhold skæreskiveproducentens betjeningsvejledning for montering og anvendelse af skæreskiverne. Skæreskiver, der ikke passer, kan være årsag til kvæstelser samt til blokering, afknækning eller tilbageslag.

Brug ikke tilbehør, som ikke er beregnet og anbefalet specielt af producenten til dette elværktøj. Selv om tilbehøret kan sættes på elværktøjet, er det ingen garanti for, at anvendelsen af det er sikker.

Rør ikke ved skæreskiven efter arbejdet, før den er kølet af. Skæreskiver bliver meget varme under arbejdet.

■ Undersøg jævnligt ledningen, og lad ledningen reparere på et autoriseret serviceværksted for elværktøjer, hvis den er beskadiget. Udskift beskadigede forlængerledninger. Derved garanteres det, at elværktøjets sikkerhed bevares.

■ Opbevar ubenyttede elværktøjer et sikkert sted. Opbevaringsstedet skal være tørt og kunne aflåses. Det forhindrer, at elværktøjet bliver beskadiget under opbevaringen eller betjent af uerfarne personer.

Sørg for at fastgøre emnet. Emner, der er fastgjort med en spændeanordning eller skrue-stik, holdes mere sikkert end med hånden.

Forlad aldrig værktøjet, før det står fuldstændig stille. Indsatsværktøjer i efterløb kan forårsage personskader.

Brug ikke elværktøjet, hvis ledningen er beskadiget. Rør ikke ved den beskadigede ledning, og træk stikket ud, hvis ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.

Supplerende anvisninger

Brug altid øjen- og høreværn. Ved behov også andet beskyttelsesudstyr som f.eks. støvmasker, beskyttelseshandsker, beskyttelsesbriller.

■ Brug ikke skæreskiver med afskalninger, revner eller andre skader.

■ Skæreskiverne skal kontrolleres visuelt før brug.

■ Brug aldrig savklinger.

■ Produktet må aldrig anvendes uden beskyttelsesafdækning.

⚠ ADVARSEL! FARE PÅ GRUND AF ST∅V!

- Tilslut elværktøjet til en velegnet, ekstern støvsugningsanordning, når du i længere tid bearbejder træ og især materialer, hvor der dannes sundhedsskadeligt støv.

Anvendte symboler på elværktøjet

Hold aldrig hænderne ind i skæreområdet, mens elværktøjet kører. Ved kontakt med skæreskiven er der risiko for personskader.

	Ikke godkendt til vådslibning
	Anvendelse af beskadigede skære-eller slibeskiver er farlig og kan føre til alvorlige kvæstelser!
	Beregnet til metalslibning
	Skivens diameter
	Læs den originale betjeningsvejledning og sikkerhedsanvisningerne igennem før ibrugtagning.
	Kapsav til metal

ADVARSEL! GIFTIGE DAMPE!

▶ Bearbejdning af skadeligt/giftigt støv udgør en sundhedsfare for betjeningspersonen eller personer i nærheden.

Originalt tilbehør/originalt ekstraudstyr

Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen. Brug af andre indsatsværktøjer eller andet tilbehør end det, der anbefales i betjeningsvejledningen, kan betyde øget fare for personskader.

Før ibrugtagning

Opstilling af produktet

Fastgør produktet med egnede skruer (medfølger ikke ved køb) på et stabilt og plant underlag. Brug hullerne 7 Sørg for, at der er adgang til en stikkontakt.

BEMARK

I undtagelsestilfælde kan du anbringe bundpladen på et fast underlag til denne proces.

Fjernelse/indsætning af transportsikring

Fjernelse af transportsikring

Pres lidt på håndtaget ^12 , og tag transportsikringen 9 ud. Nu kan motorenheden 11 bevæges opad.

Indsætning af transportsikring

♦ Tryk håndtagel ^12 ned, og sæt transportsikringen 9 ind i produktet. Nu er motorenheden 11 fikseret.

BEMARK

▶ Brug transportsikringen til transport af produktet. Bær hertil produktet i integreret løftehåndtag 14a.

Ibrugtagning

Tænd/sluk

Værkjet rotationsetning!
■ Sæt stikket i en stikkontakt.

Sådan tænder du

♦ Tryk på TÆND-/SLUK-knappe①, og hold den inde.

Sådan slukker du

Indstilling af skæredybde

ADVARSEL!

FARE FOR PERSONSKADER!

Tag altid stikket ud af stikkontakten, før du arbejder på produktet.
♦ Justér skruen til skæredybdeindstilling ^10 ved hjælp af den medfølgende unbrakonøgle (lille) ^20
Test skæredybden ved at sænke motorenheden ned.

Udskiftning af skæreskive

ADVARSEL! FARE FOR PERSONSKADER!

Tag altid stikket ud af stikkontakten, før du arbejder på produktet.
▶ Lad først skæreskive.4 køle af, før du rører ved den.
- Kontrollér skæreskivel. Den må ikke være beskadiget, fugtig eller revnet. Ellers kan den gå i stykker ved brug og forårsage personskader.

BEMARK

Brug kun skæreskiver, som svarer til ydelsesdataene, der er angivet i denne vejledning.
Løsn fastspændingsskruern 55 med den medfølgende unbrakonøgle (lille) 20 for at kunne fjerne beskyttelsesafdækningen 14
♦ Sving pendulafskærmningen ^13 helt tilbage, og hold den fast med den ene hånd.
Tryk spindelfikseringe ^3 helt ned, og hold den i denne position. Drej skæreskiven ^4 med hånden ved behov, indtil dette er muligt.
Med den medfølgende unbrakonøgle (ston 9 skrues låsemøtrikken 18 af i retning mod uret.
Tag underlagsskiven, spændeflangen (udvendig) 16 og skæreskiven 4 af.
♦ Sæt en ny skæreskive på.
Gå frem i omvendt rækkefølge for at samle produktetigen.
- Kontrollér, om alle fastgøringsdele er anbragt korrekt.

BEMARK

▶ Sørg for, at skæreskive 4 kan rotere frit.
▶ Tænd for produktet i ca. 60 sekunder for at kontrollere, at der ikke opstår usædvanlige vibrationer. I modsat fald skal det kontrolleres, om skæreskiven 4 er monteret korrekt.

Opspænding af arbejdsemnet

Ved hjælp af den monterede skruestik kan arbejdsemnet opspændes, og geringsvinklen kan indstilles.

Anvendelse af skruestik

♦ Drej håndtaget på skruestikker 6 i retning med uret for at fastspænde arbejdsemnet.
♦ Drej håndtaget på skruestikker 6 i retning mod uret for at løsne arbejdsemnet.

BEMARK

Du kan vippe lynjusteringen 5 op for at indstilleskruestikken 6 hurtigere. Vip lynjusteringen 5 ed igen for at fiksere skruestikken 6 Udfør derefter en finjustering af skruestikken 6 ned håndtaget.

Indstilling af skærevinkel (geringsvinkel)

Løsn skærevinkeljusteringe 8 ved at dreje den i retning mod uret. Træk evt. skærevinkeljusteringen 8 op.
- Indstil den ønskede skærevinkel ved hjælp af de angivne gradtal.
- Spænd skærevinkeljusteringe ^8 ved at dreje med uret.

Tag altid stikket ud af stikkontakten, før du arbejder på produktet.
■ Produktet skal altid være rent, tørt og uden olie eller smørefedt.
■ Brug en tør klud til rengøring af huset.
■ Rengør regelmæssigt ventilationsåbningerne på produktet med en blød børste.

BEMARK

▶ Reservedele, som ikke er angivet (som f.eks. kulbørster, kontakter), kan bestilles i vores call-center.
▶ Lad kun kvalificeret servicepersonale vedligeholde produktet.

Bortskaffelse

Emballagen består af miljøvenlige materialer, som kan bortskaffes på de lokale genbrugspladser.

Bortskaf ikke elværktøj sammen med husholdningsaffaldet!

I henhold til EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk

udstyr og harmonisering til national lovgivning skal kasseret elværktøj indsamles sorteret og afleveres til miljørigtig genvinding.

Bortskaf emballagen miljøvenligt. Vær opmærksom på mærkningen på de forskellige emballeringsmaterialer, og aflevér dem sorteret til bortskaffelse.

Emballagematerialerne er mærket med forkortelserne (a) og tallene (b) med følgende betydning: 1–7: Plast, 20–22: Papir og pap, 80–98: Kompositmaterialer.

Du kan få oplysninger hos kommunen om bortskaffelse af udtjente produkter.

Produktet kan genbruges, er underlagt udvidet producentansvar og indsamles separat.

Garanti for

På dette produkt får du 3 års garanti fra købsda- toen. I tilfælde af mangler ved produktet har du en række juridiske rettigheder i forhold til sælgeren af produktet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garanti.

Garantibetingelser

Garantiperioden begynder på købsdatoen. Opbevar venligst kvitteringen et sikkert sted. Den er nødvendig for at kunne dokumentere købet.

Hvis der inden for tre år fra dette produkts købsdato opstår en materiale- eller fabrikationsfejl, vil produktet - efter vores valg - blive repareret eller udskiftet, eller købsprisen vil blive refunderet gratis til dig. Denne garantiydelse forudsætter, at det defekte produkt afleveres, og købsbeviset (kvitteringen) forevises i løbet af fristen på tre år, og at der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået.

Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garanti-periode.

Garantiperiode og juridiske mangelkrav

Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når garantiperioden er udløbet, er reparation af skader betalingspligtig.

Garantiens omfang

Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leveringen.

Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og derfor kan betragtes som sliddele, eller skader på skrøbelige dele som f.eks. kontakter eller dele af glas.

Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anvendelse af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anvendelsesformål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til kommercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien.

Garantiperioden gælder ikke ved

■ Normalt forbrug af batteriets kapacitet
■ Erhvervsmaessig anvendelse af produktet
Beskadigelser eller ændringer på produktet udført af kunden
■ Manglende overholdelse af sikkerheds- og vedligeholdelsesforskrifter, betjeningsfejl
■ Skader som følge af naturkatastrofer

Afvikling af garantisager

For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger:

Ved alle forespørgsler bedes du have kvitteringen og artikelnummeret (IAN) 373210_2104 klar som dokumentation for købet.
■ Artikelnummeret kan du finde på typeskiltet på produktet, som indgravering på produktet, på betjeningsvejledningens forside (nederst til venstre) eller som klæbemærke på bag- eller undersiden af produktet.
Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedennævnte serviceafdeling telefonisk eller via e-mail.
Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået.

På www.lidl-service.com kan du downloade denne og mange andre manualer, produktvideoer og installationssoftware.

Med denne QR-kode kommer du direkte til Lidl-servicesiden (www.lidl-service.com) og kan åbne den ønskede betjeningsvejledning ved indtastning af artikelnummeret (IAN) 373210_2104.

BEMARK

▶ Ved Parkside-værktøj bedes du udelukkende sende den defekte vare ind uden tilbehør (f eks. batteri, opbevaringskuffert, monteringsværktøj osv.).

ADVARSEL!

Få produktet repareret hos et serviceværksted eller af en elektriker og kun med originale reservedele. Derved garanteres det, at produktets sikkerhed bevares.
▶ Lad altid produktets producent eller dennes kundeservice udskifte stikket eller ledningen. Derved garanteres det, at produktets sikkerhed bevares.

Service

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

IAN 373210_2104

Importør

Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.

Oversættelse af den originale overensstemmelseserklæring

* Ansvaret for udstedelsen af denne overensstemmelseserklæring er udelukkende producentens. Den ovenfor beskrevne genstand i erklæringen opfylder forskrifterne i EU-parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Anvendte harmoniserede standarder

EN 62841-1:2015

EN 62841-3-10:2015/A11:2017

EN ISO 12100:2010

EN 55014-1:2017/A11:2020

EN 55014-2:2015

EN 61000-3-2:2014

EN IEC 61000-3-2:2019

EN 61000-3-3:2013

EN 61000-3-3:2013/A1:2019

EN IEC 63000:2018

Type/enhedsbetegnelse: Kapsav til metal PMTS 180 A1

Produktionsår: 07–2021

Serienummer: IAN 373210_2104

Bochum, 22.07.2021

Jeddy CE

Semi Uguzlu

- Kvalitetschef -

Vi forbeholder os ret til tekniske ændringer med henblik på videreudvikling.
