NÁVOD K OBSLUZE PMTS 180 A1 PARKSIDE
Překlad originálního provozního návodu
SK
REZNÁ BRÚSKA NA KOV
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

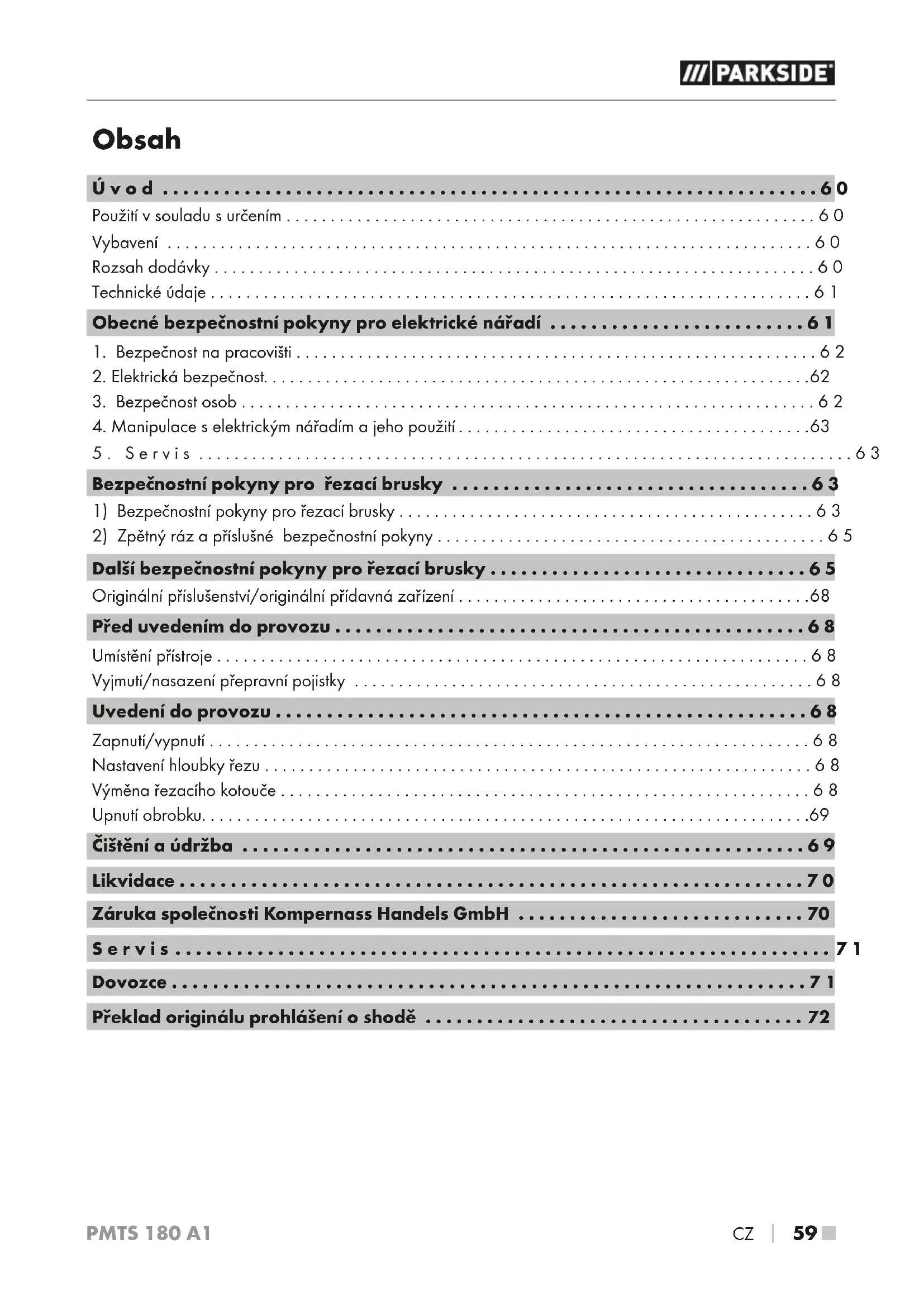

PL
Použití v souladu s určením 60
Vybavení 60
Rozsah dodávky 60
Technické údaje 61
Obecné bezpečnostní pokyny pro elektrické nářadí 61
-
Bezpečnost na pracovišti 62
-
Elektrická bezpečnost....62
-
Bezpečnost osob 62
-
Manipulace s elektrickým nářadím a jeho použití....63
-
Servis 63
Bezpečnostní pokyny pro řezací brusky 63
1) Bezpečnostní pokyny pro řezací brusky 63
2) Zpětný ráz a příslušné bezpečnostní pokyny 65
Dalši bezpečnostní pokyny pro řezací brusky 65
Originální příslušenství/originální přídavná zařízení 68
Před uvedením do provozu 68
Umístění přístroje 68
Vyjmutí/nasazení přepravní pojistky 68
Uvedení do provozu 68
Zapnutí/vypnutí 68
Nastavení hloubky řezu 68
Výměna řezacího kotouče 68
Upnutí obrobku....69
Čištění a údržba 69
Likvidace 70
Záruka společnosti Kompernass Handels GmbH 70
Servis....71
Dovozce 71
Překlad originálu prohlášení o shodě 72
ŘEZNÁ BRUSKA NA KOV PMTS 180 A1
Úvod
Blahopřejeme Vám k zakoupení Vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.
Použití v souladu s určením
Rozbrušovačka je jako stabilní přístroj určena ke zhotovení podélných řezů pomocí řezacích kotoučů s přímými řezy a úhly úkosu do 45° do oceli, neželezných kovů, litinových a železných profilů bez použití vody.
Jakékoliv jiné použití nebo úprava stroje jsou pokládány za použití v rozporu s určením a mohou způsobovat značná nebezpečí úrazu. Není určena pro komerční použití.
Vybavení
① vypínač
2 upínací příruba (vnitřní)
3 aretace vřetena
4 řezací kotouč
5 rychlé přestavení
6 svěrák
⑦ otvory
8 přestavení úhlu řezu
9 přepravní pojistka
10 přestavení hloubky řezu
⑪ motorová jednotka
12 rukojet'
Obrázek A
⑬ naklápěcí ochranný kryt
14 ochranný kryt
14a integrované držadlo
15 upevňovací šrouby
Obrázek B
16 upínací příruba (vnější)
17 podložka
18 upevňovací matice
Obrázek C
19 klíč s vnitřním šestihranem (velký)
20 klíč s vnitřním šestihranem (malý)
Rozsah dodávky
1 řezná bruska na kov PMTS 180 A1
1 řezací kotouč ∅ 180 mm (předmontovaný)
2 klíče s vnitřním šestihranem
1 návod k obsluze
Technické údaje
Domezovací napětí 230 V \~, 50 Hz (střídavý proud)
Domezovací příkon 1280 W
Domezovací volnoběžné otáčky 7700 min ^-1
Upnutí řezacího kotouče řezací
kotouč ø 22,23 mm
Rozměr závitu M8
Maximální rychlost řezací kotouč 8500 m in ^-1
Pracovní rychlost řezací kotouč max. 80 m/s
Průměr řezacího kotouče ∅ 180 mm
Tloušťka řezacího kotouče 1,6 mm
Řezy se sklonem 0°-45°
Max. hloubka řezu
50 mm při
úhlu pokosu 0°
Třída ochrany II / (dvojitá
□ izolace)
Hodnota emise hluku
Měřená hodnota zjištěna podle EN 62841.
Typická hladina hluku elektrického nářadí s hodnocením A je:
Emise vibrací a hluku se mohou lišit v závislosti na způsobu, kterým se elektrické nářadí používá, zejména na způsobu, jakým je obrobek opracováván, a mohou v některých případęch přesahovat hodnoty uvedené v těchto pokynech. Pokud se elektrické nářadí užívá takovým způsobem pravidelně, mohlo by být zatížení vibracemi podceněno. Snažte se udržovat zatížení vibracemi co nejnižší. Příkladem opatření na snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení).
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA!
Přečtěte si veškeré bezpečnostní pokyny, instrukce, ilustrace a technická data, jimiž je toto elektrické nářadí opatřeno. Zanedbání dodržování následujících bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, k požáru a/nebo těžkým zraněním.
Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.
Pojem „elektrické nářadí“ užívaný v bezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (se síťovým kabelem) a na elektrická nářadí napájená akumulátorem (bez síťového kabelu).
1. Bezpečnost na pracovišti
a) Pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést k úrazům.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy ho používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad elektrickým nářadím.
2. Elektrická bezpečnost
a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat.
Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím.
Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako např. od trubek, topení, sporáků a chladniček. Je-li Vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c) Elektrická nářadí chraňte před deštěm a vlhkostí. Vniknutím vody do elektrického nářadí se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte připojovací vedení v rozporu s jeho určením pro prěnášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Udržujte připojovací vedení v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozená nebo zapletená připojovací vedení zvyšují riziko úrazu elektrickým proudem.
e) Pokud pracujete s elektrickým nářadím venku, používejte pouze taková prodlužovací vedení, jež jsou schválena i pro venkovní použití. Používáním prodlužovacího vedení vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.
f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.
3. Bezpečnost osob
a) Bud'te neustále pozorní, sledujte své počínání a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.
b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, zda je vypnuté. Pokud máte při přenášení elektrického nářadí prst na spínači, nebo pokud do sítě zapojíte již zapnuté elektrické nářadí, může dojít k úrazu.
d) Předtím, než elektrické nářadí zapnete, odstraňte nastavovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nachází v otáčející se části elektrického nářadí, může to vést ke zraněním.
e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, potom se tato musí připojit a správně použít. Použitím odsávání prachu se může snížit ohrožení prachem.
h) Nenechte se ukonejšit falešným bezpečím a neopomíjejte bezpečnostní předpisy pro elektrická nářadí, i když elektrické nářadí po opakovaném použití již znáte. Nepozorná manipulace může způsobit v zlomku sekundy vážná zranění.
4. Manipulace s elektrickým nářadím a jeho použití
a) Elektrické nářadí nepřetěžujte. Pro práci používejte elektrické nářadí vhodné k danému účelu. S vhodným elektrickým nářadím se Vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.
b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.
c) Před nastavováním přístroje, výměnou dílů vsazeného nástroje nebo odložením elektrického nářadí, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.
d) Nepoužívaná elektrická nářadí udržujte mimo dosah dětí. Nedovolte používat elektrické nářadí osobám, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrická nářadí jsou nebezpečná, pokud je používají nezkušené osoby.
e) Údržbu elektrických nářadí a vsazeného nástroje vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda nejsou sevřené, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části elektrického nářadí nechte před jeho použitím opravit. Řada úrazů má svou přičinu ve špatné údržbě elektrických nářadí.
f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými řeznými hranami se méně zasekávají a snáze se vedou.
g) Elektrické nářadí, příslušenství, vsazené nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrických nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.
h) Udržujte rukojeti a plochy rukojetí suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a plochy rukojetí neumožňují bezpečnou obsluhu a kontrolu elektrického nářadí v neočekávaných situacích.
5. Servis
a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím se zajistí, že zůstane zachována bezpečnost elektrického nářadí.
Bezpečnostní pokyny pro řezacíbrusky
1) Bezpečnostní pokyny pro řezací brusky
a) Vy a osoby nacházející se v blízkosti se musí zdržovat mimo úroveň rotujícího brusného kotouče. Ochranný kryt má obsluhující osobu chránit před úlomky a náhodným kontaktem s brusným nástrojem.
b) Pro elektrické nářadí používejte pouze vyztužené řezací kotouče s pojivem nebo s diamantovým hrotem. Samotná skutečnost, že příslušenství můžete upevnit na elektrické nářadí, ještě nezaručuje bezpečné použití.
c) Přípustné otáčky použitého nástroje musí být minimálně tak vysoké, jako jsou nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji, než je povoleno, se může rozlomit a odletět od přístroje.
d) Brusné nástroje se smí používat pouze pro doporučené možnosti použití. Například: Nebruste nikdy boční plochou řezacího kotouče. Řezací kotouče jsou určeny k úběru materiálu hranou kotouče. Působení boční síly na tyto brusné nástroje může vést k jejich zlomení.
e) Pro Vámi zvolený brusný kotouč používejte vždy nepoškozené upínací příruby správné velikosti a tvaru. Vhodné příruby zajišťují podepření brusného kotouče, čímž snižují riziko jeho zlomení.
f) Vnější průměr a tloušťka výměnného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně dimenzované výměnné nástroje nelze dostatečně odclonit ani kontrolovat.
g) Brusné kotouče a příruby musí přesně dosedat na vřeteno elektrického nářadí. Použité nástroje, které nedosedají přesně na brusné vřeteno elektrického nářadí, se otáčí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.
h) Nepoužívejte poškozené brusné kotouče. Před každým použitím zkontrolujte brusné kotouče na výskyt odštěpení a prasklin. Pokud elektrické nářadí nebo brusný kotouč spadne, zkontrolujte, zda není poškozený, nebo použijte nepoškozený brusný kotouč. Poté, co jste brusný kotouč zkontrolovali a nasadili, zdržujte se vy a osoby nacházející se v blízkosti mimo rovinu rotujícího nasazeného nástroje a nechte přístroj běžet jednu minutu na nejvyšší otáčky. Poškozené brusné kotouče se většinou zlomí během testovací doby.
i) Používejte a noste osobní ochranné prostředky. V závislosti na způsobu použití noste ochranu celého obličeje, ochranu zraku nebo ochranné brýle. Pokud je to přiměřené, noste ochrannou masku proti prachu, ochranu slu-chu, ochranné rukavice nebo speciální zástě- ru, která Vás ochrání před drobnými brusný- mi úlomky a částicemi materiálu. Ochrana očí musí chránit před odletujícími cizími tělesy, které vznikají při různých způsobech použití. Prach vznikající za provozu přístroje se musí filtrovat pomocí ochranné masky proti prachu nebo pomocí ochranné dýchací masky. Pokud jste dlouho vystaveni vysoké intenzitě hluku, může to u Vás způsobit ztrátu sluchu.
j) Dbejte na bezpečnou vzdálenost jiných osob od Vašeho pracoviště. Každý, kdo vstoupí na toto pracoviště, musí nosit osobní ochranné prostředky. Úlomky obrobku nebo zlomené výměnné nástroje mohou odletět a způsobit zranění i mimo bezprostřední pracovní oblast.
k) Udržujte připojovací kabel v dostatečné vzdálenosti od pohybujících se výměnných nástrojů. Ztratíte-li kontrolu nad přístrojem, může dojít k proříznutí nebo zachycení připojovacího kabelu a Vaše ruka nebo paže se může dostat do záběru rotujícího výměnného nástroje.
I) Čistěte pravidelně větrací štěrbiny svého elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a silné nahromadění kovového prachu může vést k ohrožení elektrickým proudem.
m) Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Nepoužívejte elektrické nářadí, pokud se nachází na hořlavém povrchu, jako je například dřevo. Jiskry by mohly způsobit vznícení těchto materiálů.
n) Nepoužívejte výměnné nástroje, které vyžadují použití tekutých chladiv. Použití vody nebo jiných tekutých chladiv může vést k úrazu elektrickým proudem.
2) Zpětný ráz a příslušné bezpečnostnípokyny
Zpětný ráz je náhlá reakce na vzpríčený nebo zablokovaný rotující řezací kotouč. Vzpříčení nebo zablokování vede k náhlému zastavení rotujícího výměnného nástroje. Výsledkem je, že nekontrolovaná řezací bruska se urychlí nahoru směrem k obsluze.
Když např. řezací kotouč uvízne nebo se zablokuje v obrobku, může dojít k zachycení hrany řezacího kotouče, která se zanořuje do obrobku, a tak k vylomení řezacího kotouče nebo vzniku zpětného rázu. Při tom se mohou řezací kotouče také zlomit.
Zpětný ráz je důsledkem nesprávného nebo chyb- ného použití elektrického nářadí. Vhodnými bez- pečnostními opatřeními tomu lze zabránit tak, jak je popsáno níže.
a) Držte elektrické nářadí pořádně pevně a zaujměte tělem a pažemi takovou polohu, v níž můžete zachytit síly zpětného rázu. Obsluhující osoba může síly zpětného rázu a reakce zvládat pomocí vhodných bezpečnostních opatření.
b) Vyhýbejte se oblasti před a za rotujícím řezacím kotoučem. V případě zpětného rázu je řezací bruska poháněna nahoru ve směru obsluhy.
c) Nepoužívejte řetězový, dřevořezný ani ozubený pilový list ani segmentované diamantové kotouče se širokými drážkami, které jsou větší než 10 mm. Takové výměnné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.
d) Zabraňte zablokování řezacího kotouče nebo příliš silnému přítlaku. Neprovádějte příliš hluboké řezy. Přetěžováním řezacího kotouče se zvyšuje jeho namáhání a náchylnost ke vzpříčení nebo zablokování, a tím i možnost zpětného rázu nebo zlomení brusného nástroje.
e) Pokud se řezací kotouč vzpříčí nebo přerušíte-li práci, přístroj vypněte a držte řezací brusku klidně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vytáhnout z místa řezu řezací kotouč, který se ještě pohybuje, protože může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu vzpříčení.
f) Elektrické nářadí znovu nezapínejte, dokud se nachází v obrobku. Než budete opatrně pokračovat v řezu, nechte řezací kotouč nejprve rozběhnout na nejvyšší otáčky. Jinak se kotouč může vzpřičit, vyskočit z obrobku nebo zapřičinit zpětný ráz.
g) Obrobky podepřete, aby se snížilo riziko zpětného rázu následkem uvízlého řezacího kotouče. Velké obrobky se mohou prolomit v důsledku své vlastní hmotnosti. Obrobek musí být podepřen na obou stranách kotouče, a to jak v blízkosti dělicího řezu, tak i na hraně.
Další bezpečnostní pokyny pro řezací brusky
Nikdy na elektrické nářadí nestoupejte. Může dojít k vážným zraněním, pokud se elektrické nářadí převrhne nebo se dostanete neúmyslně do kontaktu s řezacím kotoučem.
Vždy používejte ochranný kryt. Ochranný kryt chrání uživatele před poškozenými částmi řezacího kotouče a neúmyslným dotykem řezacího kotouče.
■ Ujistěte se, že ochranný kryt řádně funguje a může se volně pohybovat. Ochranný kryt nikdy neupínejte v otevřeném stavu.
■ Používejte elektrické nářadí pouze pro suché řezání. Vniknutím vody do elektrického nářadí se zvyšuje riziko úrazu elektrickým proudem.
Udržujte síťový kabel v dostatečné vzdálenosti od pohybujících se výměnných nástrojů. Síťový kabel může být přetnut nebo zachycen.
Udržujte rukojeti suché, čisté a bez oleje a mastnoty. Mastné, olejnaté rukojeti jsou kluzké a vedou ke ztrátě kontroly.
Nikdy neodstraňujte zbytky po řezání, kovové třísky apod. z oblasti řezání, když elektrické nářadí běží. Vždy nejprve přesuňte rameno nástroje do klidové polohy a vypněte elektrické nářadí.
- Řezací kotouč ved'te proti obrobku pouze v zapnutém stavu. Jinak hrozí nebezpečí zpětného rázu, pokud se Řezací kotouč v obrobku zahákne.
Elektrické nářadí používejte, pouze pokud pracovní plocha neobsahuje žádné seřizovací nástroje, kovové třísky atd., pouze obrobek určený k obrábění. Malé kovové díly nebo jiné předměty, které přicházejí do styku s rotujícím řezacím kotoučem, mohou obsluhu zasáhnout vysokou rychlostí.
Obrobek určený k obrábění vždy pevně upněte. Nepracujte s obrobky, které jsou příliš malé pro upnutí. Vzdálenost ruky od rotujícího řezacího kotouče je jinak příliš malá.
Pokud se řezací kotouč vzpříčí, elektrické nářadí vypněte a vyčkejte, až se řezací kotouč zastaví. Nikdy se nepokoušejte vytáhnout z místa řezu řezací kotouč, který se ještě pohybuje, protože může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu vzpříčení.
Nesnažte se po vypnutí přibrzd'ovat řezací kotouč bočním protitlakem. Řezací kotouč se může poškodit, zlomit nebo způsobit zpětný ráz.
■ Nezabíhejte řezacím kotoučem do obrobku násilím ani nevyvíjejte příliš velký tlak při použití elektrického nářadí. Zabraňte zvláště zaháknutí řezacího kotouče při práci na rozích, ostrých hranách atd. Pokud byl řezací kotouč poškozen nesprávným použitím, mohou vznikat trhliny, které mohou bez varování způsobit zlomení.
Používejte pracovní zástěru. Dbejte na to, aby odletujícími jiskrami nebyly ohroženy žádné osoby. Odstraňte hořlavé materiály z blízkého okolí. Při broušení kovů dochází k odletování jisker.
- Řezací brusku používejte pouze u materiálů uvedených v zamýšleném použití. Řezací bruska se jinak může přetížit.
Nepoužívejte poškozené, nekruhové ani vibrující řezací kotouče. Poškozené řezací kotouče způsobují zvýšené tření, vzpřičení řezacího kotouče a zpětný ráz.
Používejte vždy řezací kotouče se správnou velikostí a odpovídajícím upínacím otvorem (např. kosočtvercový nebo kruhový). Řezací kotouče, které nejsou vhodné pro montážní součásti řezací brusky, běží nepravidelně, což vede ke ztrátě kontroly.
Nepoužívejte pilový list určený pro řetězovou pilu ani ozubený pilový list. Takové výměnné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.
Dodržujte provozní návod výrobce řezacích kotoučů k montáži a použití řezacího kotouče. Nevhodné řezací kotouče mohou vést ke zraněním i zablokování, zlomení nebo zpětnému rázu.
Nepoužívejte příslušenství, které nebylo výrobcem schváleno a doporučeno speciálně pro toto elektrické nářadí. Samotná skutečnost, že příslušenství můžete upevnit na své elektrické nářadí, ještě nezaručuje bezpečné použití.
Nedotýkejte se řezacího kotouče po práci, dokud se neochladí. Řezací kotouč se při práci hodně zahrívá.
■ Pravidelně kontrolujte kabel a nechte poškozený kabel opravit pouze autorizovaným servisním střediskem pro elektrická nářadí. Vyměňte poškozené prodlužovací kabely. Tím se zajistí, že zůstane zachována bezpečnost elektrického nářadí.
Nepoužívané elektrické nářadí bezpečně uschovejte. Místo skladování musí být suché a uzamykatelné. Tím zabráníte poškození elektrického nářadí skladováním nebo jeho obsluze nezkušenými osobami.
Obrobek zajistěte. Obrobek upevněný v upínacím přípravku nebo svěráku drží spolehlivěji, než když jej přidržujete rukou.
Nikdy neopouštějte nářadí, dokud se zcela nezastaví. Dobíhající výměnné nástroje mohou způsobit zranění.
Nepoužívejte elektrické nářadí s poškozeným kabelem. Při poškození kabelu během práce se nedotýkejte poškozeného kabelu a vytáhněte síťovou zástrčku. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.
Doplňující instrukce
Noste vždy ochranu očí a sluchu. V případě potřeby je třeba použít jiné ochranné prostředky, jako jsou ochranné masky proti prachu, ochranné rukavice, ochranné brýle.
Nepoužívejte rozbrušovací kotouče s odloupnu-tou vrstvou, trhlinami nebo jiným poškozením.
- Řezací kotouče je třeba před každým použitím podrobit vizuální kontrole.
■ Nepoužívejte pilové listy.
■ Přístroj nikdy nepoužívejte bez ochranného krytu.
VÝSTRAHA! OHROŽENÍ ZDRAVÍ PRACHEM!
Při delším opracovávání dřeva a zejména materiálů, při jejichž obrábění vzniká zdraví škodlivý prach, napojte přístroj na vhodné externí zařízení pro odsávání prachu.
Použité symboly na elektrickém nářadí
Rukama nezasahujte do řezací oblasti během chodu elektrického nářadí. Při kontaktu s řezacím kotoučem hrozí nebezpečí zranění.
Noste ochranné rukavice!
Noste ochrannou masku proti prachu!
Noste ochranné brýle!
Používejte ochranu sluchu!
Noste bezpečnostní obuv!
 | Přístroj není schválen k dobroušení |
 | Použití poškozených dělicích nebo hrubovacích kotoučů je nebezpečné a může vést k vážným zraněním! |
 | Určeno k broušení kovů |
 | Průměr kotouče |
 | Před uvedením do provozu si přečtěte původní návod k obsluze a bezpečnostní pokyny. |
 | řezná bruska |
VÝSTRAHA! TOXICKÉ VÝPARY!
Škodlivý/toxický prach vznikající při obrábění představuje zdravotní riziko pro obslužný personál i pro osoby zdržující se v blízkosti.
Originální příslušenství/originální přídavná zařizení
Používejte výhradně příslušenství a přídavná zařízení, která jsou uvedena v návodu k použití. Používání jiných přídavných zařízení nebo jiného příslušenství, než je uvedeno v návodu k obsluze, pro vás může znamenat nebezpečí úrazu.
Před uvedením do provozu
Umístění přístroje
Přístroj upevněte vhodnými šrouby (nejsou součástí dodávky) na rovný a stabilní podklad. Přitom použijte otvory ⑦Dbejte na to, aby síťová zásuvka byla dosažitelná.
UPOZORNĚNÍ
▶ Ve výjimečných případech umístěte spodní desku pro tento postup na pevnou podložku.
Vyjmutí/nasazení přepravní pojistky
Vyjmutí přepravní pojistky
- Tlakem na rukoje 12 vytáhněte přepravní pojistku. 5yní lze motorovou jednotkou pohybovat nahoru.
Nasazení přepravní pojistky
♦ Stlačte rukoje ^12 dolů a zasuňte přepravní pojistku ^9 do přístroje. Motorová jednotka ^11 je upevněna.
UPOZORNĚNÍ
▶ Přepravní pojistku používejte k přepravě přístroje. Přepravní pojistku používejte k přepravě přístroje. Přepravujte přístroj držením za integrované držadlo 14a
Uvedení do provozu
Zapnutí/vypnutí
Smer otáčení nástroje!
■ Zastrčte síťovou zástrčku do síťové zásuvky.
Zapnutí
♦ Stiskněte spínač ZAP/VY ^1 a podržte jej stisknutý.
Vypnutí
♦ Vypína① pustte.
Nastavení hloubky řezu
⚠️ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
▶ Před prováděním prací na přístroji vytáhněte vždy síťovou zástrčku ze zásuvky.
♦ Přestavte šroub přestavení hloubky řez ^10 pomocídodaného klíč s vnitřním šestihranem (malý) ^20 .
♦ Otestujte hloubku řezu snížením motorové jednotky.
Výměna řezacího kotouče
⚠️ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
▶ Před prováděním prací na přístroji vytáhněte vždy síťovou zástrčku ze zásuvky.
▶ Před dotykem řezacího kotouče 4 jej nechte nejprve ochladit
Zkontrolujte řezací kotou ^4 . Nesmí být poškozený ani vlhký, nesmí na něm být trhliny. Jinak by se mohl při použití zlomit a způsobit zranění.
UPOZORNĚNÍ
Používejte pouze řezací kotouče, které splňují technické parametry uvedené v tomto návodu.
♦ Povolte upevňovací šrouby 15 dodaným klíčem s vnitřním šestihranem (malý) 20, abyste odstranili ochranný kryt 14
♦ Vyklopte naklápěcí ochranný kryt3 zcela zpět a přidržte jej rukou.
Zatlačte aretaci vřetena 3 zcela dolů a podržte ji v této poloze. Pokud je to nutné, otočte řezací kotouč 4 rukou tak daleko, jak je to možné.
♦ Pomocí dodaného klíče s vnitřním šestihranem (velký) 19 vyšroubujte upevňovací matici 18 proti směru hodinových ručiček.
♦ Odstraňte podložk 17, upínací přírubu (vnější) 16 a řezací kotouč 4.
♦ Vložte nový řezací kotouč.
♦ V opačném pořadí uvedťe přístroj opět do pohotovostního stavu.
♦ Zkontrolujte, zda jsou všechny upevňovací díly správně upevněny.
UPOZORNĚNÍ
▶ Přesvědčte se, že se řezací kotou 4 může volně otáčet.
Přístroj zapněte cca na 60 sekund, abyste zkontrolovali, zda nevznikají neobvyklé vibrace. Jinak zkontrolujte správnou instalaci řezacího kotouče 4.
Upnutí obrobku
K upnutí obrobku a nastavení úhlu pokosu můžete použít namontovaný svěrák.
Použití svěráku
♦ Otočte rukojeť na svěráké 6 ve směru hodinových ručiček, aby se obrobek upnul.
♦ Otočte rukojeť na svěráku 6 proti směru hodinových ručiček, aby se obrobek uvolnil.
UPOZORNĚNÍ
Rychlé přestaven 5 můžete také vyklopit nahoru, abyste rychleji provedli nastavení svěráku 6. Rychlé přestavení 5 pět sklopte dolů, abyste zajistili svěrák 6 Poté proved'te přesné nastavení rukojetí svěráku 6
Nastavení úhlu řezu (úhel pokosu)
♦ Povolte přestavení úhlu řez 8 jeho otáčením proti směru hodinových ručiček. Vytáhněte příp. přestavení úhlu řezu 8 nahoru.
♦ Nastavte požadovaný úhel řezu pomocí uvedenýchstupňů.
♦ Utáhněte přestavení úhlu řez ^8 ve směru hodinovýchručiček.
Čištění a údržba
⚠️ VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!
▶ Před prováděním prací na přístroji vytáhněte vždy síťovou zástrčku ze zásuvky.
■ Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv.
■ K čištění povrchu používejte suchý hadřík.
Čistěte pravidelně větrací štěrbiny přístroje měkkým kartáčem.
UPOZORNĚNÍ
▶ Neuvedené náhradní díly (jako např. uhlíkové kartáče, spínače) můžete objednat v našem call centru.
Příslušnou údržbu nechte provádět jen kvalifikovaným provozním personálem.
Likvidace
Obal se skládá z ekologických materiálů, které lze zlikvidovat v komunálních sběrných dvorech.
Nevyhazujte elektrické nářadí do domovního odpadu!
V souladu s evropskou směrnicí č. 2012/19/EU musejí být opotřebovaná
elektrická nářadí shromažd'ována odděleně a odevzdána k ekologické recyklaci.
Obal zlikvidujte ekologicky. Dbejte na označení na různých obalových materiálech a v případě potřeby tyto obaly roztrídte. Obalové materiály jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.
Informace o možnostech likvidace vysloužilého výrobku vám podá správa vašeho obecního nebo městského úřadu.
Výrobek je recyklovatelný, podléhá rozšiřené odpovědnosti výrobce a je shromažd'ován odděleně.
Záruka společnosti KompernassHandels GmbH
Vážená zákaznice, vážený zákazníku,
na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.
Záruční podmínky
Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz o koupi.
Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní doklad) a stručně se popíše, v čem závada spočívá a kdy se vyskytla.
Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.
Záruční doba a zákonné nároky vyplývající ze závad
Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.
Rozsah záruky
Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen. Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače nebo díly, které jsou vyrobeny ze skla.
Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.
Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.
Záruční lhůta neplatí v těchto případech
■ normální opotřebení kapacity akumulátoru
■ komerční použití výrobku
■ poškození nebo změna výrobku zákazníkem
nedodržení bezpečnostních předpisů a předpisů údržby, chyby obsluhy
■ škody vlivem přírodních živlů
Vyřízení v případě záruky
Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:
■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (IAN) 373210_2104 jako doklad o koupi.
Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.
■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.
Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.
Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a instalační software.
Pomocí kódu QR se dostanete přímo na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN) 373210_2104 otevřít svůj návod k obsluze.
UPOZORNĚNÍ
U nástrojů Parkside zašlete prosím výlučně vadnou část bez příslušenství (např. akumulátor, úložný kufřík, montážní nářadí atd.).
⚠️ VÝSTRAHA!
▶ Nechte své přístroje opravit v servisní dílně nebo odborným elektrikářem a pouze za použití originálních náhradních dílů. Zajistíte tak, že zůstane zachována bezpečnost přístroje.
Výměnu zástrčky nebo síťového kabelu svěřte vždy výrobci přístroje nebo jeho zákaznickému servisu. Zajistíte tak, že zůstane zachována bezpečnost přístroje.
Servis
CZ Servis Česko
Tel.: 800143873
E-Mail: kompernass@lidl.cz
IAN 373210_2104
Dovozce
Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
Překlad originálu prohlášení o shodě
My, společnost KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NĚMECKO, tímto prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:
Směrnice o strojních zařízeních
(2006/42/EC)
Směrnice o elektromagnetické kompatibilitě
(2014/30/EU)
Směrnice o omezení používání nebezpečných látek (RoHS)
(2011/65/EU) ^*
* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.
Použité harmonizované normy
EN 62841-1:2015
EN 62841-3-10:2015/A11:2017
EN ISO 12100:2010
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN 61000-3-2:2014
EN IEC 61000-3-2:2019
EN 61000-3-3:2013
EN 61000-3-3:2013/A1:2019
EN IEC 63000:2018
Typ/označení prístroje: Řezná bruska na kov PMTS 180 A1
Rok výroby: 07–2021
Sériové číslo: IAN 373210_2104
Bochum, 22.07.2021
Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.
Spis treści
Wstep....74
Všeobecné bezpečnostné pokyny pre elektrické náradia ....8 9
Záruka spoločnosti Kompernass Handels GmbH 98
Servis....99
Dovozca 99
Hodnota emisií hluku
Nameraná hodnota pre hluk zistená podl'a EN 62841. Vyhodnotená hodnota hladiny hluku A elektrického náradia je typicky:
Všeobecné bezpečnostné pokyny pre elektrické náradia
⚠️ VÝSTRAHA!
■ Pravidelne kontrolujte kábel a nechajte poškodený kábel opravit iba autorizovaným zákazníckym servisom pre elektrické náradie. Poškodený predlžovací kábel vymeňte. Tým sa zabezpečí, že zostane zachovaná bezpečnost' elektrického náradia.
Nikdy nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a nevyťahujte sieťovú zástrčku, ked' sa kábel počas práce poškodí. Poškodené káble zvyšujú riziko zásahu elektrickým prúdom.
Doplnkové pokyny
Symboly použité na elektrickom náradí
♦ Stlačte spínač zap/vyp1 a podržte ho stlačený.
Vypnutie
♦ Pustite spínač zap/vyp1.
Nastavenie híbky rezania
VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!
♦ Nasad'te nový rezací kotúč.
▶ Uistite sa, že sa dá rezací kotú 4 vol'ne otáčat'.
♦ Otočte rukovat' na skrutkovač 6 v smere hodinových ručičiek, aby ste upli obrobok.
♦ Otočte rukovat' na skrutkovač 6 proti smeru hodinových ručičiek, aby ste uvoľnili obrobok.
UPOZORNENIE
Dbajte na označenie na rôznych obalových materiáloch a tried'te ich osobitne.
Záruka spoločnosti KompernassHandels GmbH
Vážená zákazníčka, vážený zákazník,
Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomocou zadania čísla výrobku (IAN) 373210_2104 otvoríte váš návod na obsluhu.
UPOZORNENIE
Použité harmonizované normy
EN 62841-1:2015
EN 62841-3-10:2015/A11:2017
EN ISO 12100:2010
EN 55014-1:2017/A11:2020
EN 55014-2:2015
EN 61000-3-2:2014
EN IEC 61000-3-2:2019
EN 61000-3-3:2013
EN 61000-3-3:2013/A1:2019
EN IEC 63000:2018
Sériové číslo: IAN 373210_2104
Bochum, 22.07.2021
