NÁVOD K OBSLUZE PDWS 125 A1 PARKSIDE

Překlad originálního provozního návodu

PT

ESMERILADORA ANGULAR A AR COMPRIMIDO

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

ES

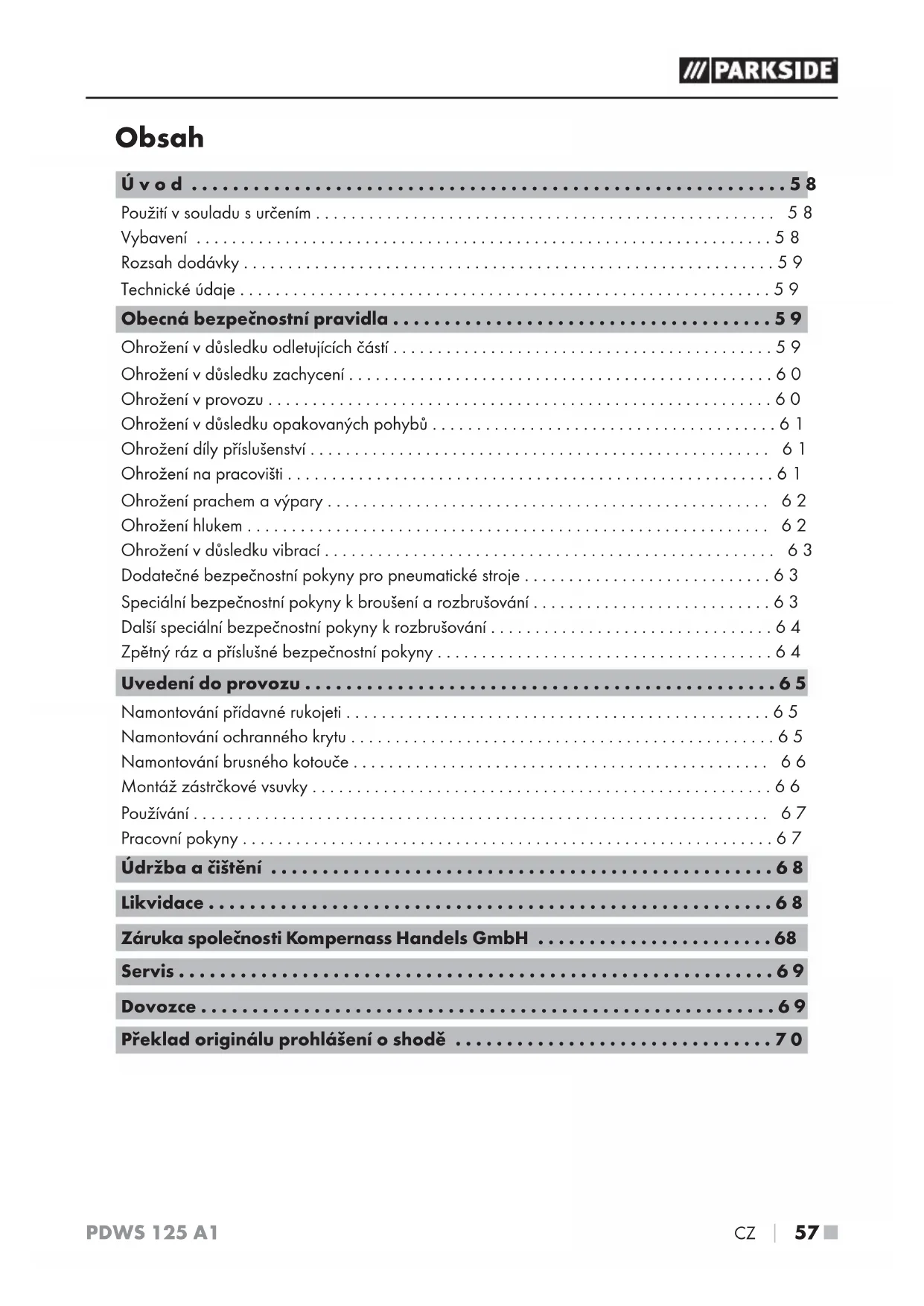

Použití v souladu s určením 58

Vybavení 58

Rozsah dodávky 59

Technické údaje 59

Obecná bezpečnostní pravidla....59

Ohrožení v důsledku odletujících částí 59

Ohrožení v důsledku zachycení 60

Ohrožení v provozu 60

Ohrožení v důsledku opakovaných pohybů 61

Ohrožení díly příslušenství 61

Ohrožení na pracovišti 61

Ohrožení prachem a výpary 62

Ohrožení hlukem 62

Ohrožení v důsledku vibrací 63

Dodatečné bezpečnostní pokyny pro pneumatické stroje 63

Speciální bezpečnostní pokyny k broušení a rozbrušování 63

Další speciální bezpečnostní pokyny k rozbrušování 64

Zpětný ráz a příslušné bezpečnostní pokyny 64

Uvedení do provozu....65

Namontování přídavné rukojeti 65

Namontování ochranného krytu 65

Namontování brusného kotouče 66

Montáž zástrčkové vsuvky 66

Použivání 67

Pracovní pokyny 67

Údržba a čištění 68

Likvidace 68

Záruka společnosti Kompernass Handels GmbH 68

Servis 69

Dovozce 69

Překlad originálu prohlášení o shodě .....70

PNEU ÚHLOVÁ BRUSKA PDWS 125 A1

Úvod

Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání třetím osobám předejte spolu s výrobkem i tyto podklady.

Použití v souladu s určením

Pneumatický nástroj je určen pro broušení a rozbrušování kovů a podobných materiálů bez použití vody. Jakékoliv jiné použití nebo úprava stroje jsou pokládány za použití v rozporu s určením a mohou způsobovat značná nebezpečí úrazu. Není určeno pro komerční použití.

Vysvětlení symbolů:

	Před uvedením do provozu si přečtěte návod k obsluze.
	Noste ochranné brýle!
	Směr otáčení
	Denně naolejovat!
P04/2017 Datum výroby
V04/2020 Datum vypršení lhůty
	Před uvedením do provozu si pře- čtěte původní návod k obsluze a bezpečnostní pokyny.
	Používejte ochranu sluchu!

	Noste bezpečnostní obuv!
	Noste ochranné rukavice!
	Noste ochrannou masku proti prachu!
	Přístroj není schválen k dobroušení
	Použití poškozených dělicích nebo hrubovacích kotoučů je nebezpečné a může vést k vážným zraněním!
	Určeno k broušení kovů
[PHYW]	Průměr kotoučů

Vybavení

1 přípojka stlačeného vzduchu s filtrem

② zástrčková vsuvka 1/4"

3 vypínač

4 pojistka proti zapnutí

⑤ ochranný kryt

6 vřeteno

⑦ přídavná rukojeť

8 upínací příruba na zadní straně

9 brusný kotouč

10 prední příruba

⑪ plochý klíč

12 stranový klíč

13 olejová nádržka

14 teflonová páska

15 šestihranný klíč

Rozsah dodávky

1 pneu úhlová bruska PDWS 125 A1
1 přídavná rukojeť
1 brusný kotouč (∅125mm)
1 stranový klíč
1 plochý klíč
1 klíč s vnitřním šestihranem
1m tape pásky PTFE
1 zástrčková vsuvka 1/4"
1 olejová nádržka
1 návod k obsluze

Technické údaje

Jmenovitý počet otáček: 10000 min

Jmenovitý tlak vzduchu: max. 6,3 bar

Rozměr kotouče: ∅ 125 mm

Závitové upnutí: M14

Zástrčková vsuvka: 1/4"

Hmotnost

Hodnoty emisí hluku:

Naměřená hodnota hluku zjištěná podle ISO 15744.

Hladina akustického tlaku: L _pA = 90,2 dB (A)

Nejistota: K_pA = 3 dB (A)

Hodnota emise vibrací:

Celková hodnota vibrací byla zjištěna v souladu s ISO 28927-1 a EN 12096:

$$ \alpha_ {h} = 2, 4 4 \mathrm{m} / \mathrm{s} ^ {2} $$

Nejistota K = 1,5 m/s²

Obecnábezpečnostní pravidla

VÝSTRAHA!

V případě vícenásobných ohrožení: Tyto bezpečnostní pokyny je nutné si přečist před seřízením, provozem, opravou, údržbou a výměnou příslušenství na brusce na brusné kolíčky a před prací v blízkosti stroje a musíte jim rozumět. Pokud tomu tak není, může to vést k vážnému tělesnému zranění.

■ Brusku na brusné prostředky by měly seřizovat, nastavovat nebo používat výhradně kvalifikované a zaškolené obsluhující osoby.
Tento stroj se nesmí modifikovat. Změny by mohly snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhující osobu.
- Bezpečnostní pokyny se nesmí ztratit - odevzdejte je obsluhující osobě.
Nikdy nepoužívejte poškozené brusky na brusné prostředky.

Ohrožení v důsledku odletujících částí

V prípadě prasknutí obrobku nebo príslušenství nebo dokonce samotného strojního nástroje mohou části odletovat vysokou rychlostí.
Při provozu brusky na brusné prostředky je nutné vždy používat ochranu očí, která je odolná proti nárazu. Stupeň požadované ochrany by měl být posouzen zvlášť pro každé jednotlivé použití.
■ Musí být zajištěno, aby byl obrobek bezpečně upevněn.
Je zajistit bezpečné upnutí brusného prostředku na brusce na brusné prostředky.

Je třeba zkontrolovat, zda jsou maximální provozní otáčky brusného prostředku, přepočteny na otáčky za minutu, stejné nebo vyšší než jme novité otáčky vřetena.

Ujistěte se, že je ochranný kryt namontován, v dobrém stavu a správně upevněn a je pravidelně kontrolován.

Za předpokladu, že obrobek objímá brusný prostředek, není pro broušení dle možnosti nutný žádný ochranný kryt.

Je třeba zkontrolovat, zda jsou použity upínací příruby podle zadání výrobce a zda jsou v dobrém stavu, např. bez trhlin a prasklin a zda jsou v jedné rovině.

Je třeba zkontrolovat, zda závity vřetena a vřeteno nejsou poškozené nebo opotřebované.

Je třeba zajistit, aby jiskry a zbytky brusiva vzniklé při použití, nepředstavovaly nebezpečí.

■ Bruska se před výměnou brusného prostředku a před údržbou musí odpojit od napájení.

Ohrožení v důsledku zachycení

■ Může vzniknout nebezpečí udušení, skalpování a/nebo pořezání, pokud volné oblečení, šperky, řetízky, vlasy nebo rukavice nejsou v dostatečné vzdálenosti od stroje a jeho příslušenství.

Ohrožení v provozu

Zabraňte kontaktu s rotujícím vřetenem a namontovaným brusným kotoučem, aby se tak zabránilo pořezání rukou nebo jiných částí těla.

Při používání stroje mohou být ruce obsluhující osoby vystaveny nebezpečí jako je např. pořezání, odřeniny a teplo. Používejte vhodné rukavice pro ochranu rukou.

Obsluhující osoba a personál údržby musí být fyzicky schopna zvládnout velikost, hmotnost a výkon stroje.

Držte stroj správně: Bud'te připraveni na působení obvyklých nebo náhlých pohybů. Mějte připravené obě ruce.

■ Dbejte na to, aby bylo vaše tělo v rovnováze, a abyste měli bezpečnou stabilitu.

■ Při přerušení dodávky energie pro uvedení do chodu nebo zastavení uvolněte hlavní vypínač.

■ Používejte pouze doporučené brusné prostředky.

■ Musí se používat ochranné brýle, doporučuje se nosit ochranné rukavice a ochranný oděv.

■ Při práci nad hlavou se musí nosit ochranná přilba.

■ Po vypnutí se stroj smí odložit až tehdy, až když se kotouč zastaví.

Při rozbrušování musí být obrobek uložen tak, aby oddělovací štěrbina v průběhu celého zpracování měla konstantní nebo zvětšující se šířku:

V případě, že brusný prostředek uvízne v dělicí štěrbině, musí se bruska na brusné prostředky vypnout a uvolnit brusný kotouč. Před pokračováním v provozu je třeba zkontrolovat, zda je brusný prostředek ještě správně upevněn a zda není poškozen;

■ Brusné kotouče a rozbrušovací kotouče se nesmí používat pro boční broušení (výjimka: brusné kotouče pro postranní broušení). Brusky na brusné prostředky se nesmí používat při více než maximálních obvodových otáček brusného prostředku;

■ Ujistěte se, že se v bezprostřední blízkosti ne- zdržují žádné osoby.

■ Musí se používat osobní ochranné pracovní prostředky jako jsou vhodné rukavice, zástěry a ochranné přilby.

Jiskry vytvořené broušením mohou vznítit oděv a způsobit vážné popáleniny. Je třeba zajistit, že jiskry nepadnou na oblečení. Noste nehořlavý oděv a zajistěte, že se v blízkosti nachází kbelík vody.

Ohrožení v důsledku opakovaných pohybů

Při použití brusky na brusné prostředky pro provádění činností souvisejících s prací se eventuálně u obsluhující osoby mohou vyskytnout nepříjemné pocity v rukou a pažích, stejně jako i v oblasti krku a ramen nebo jiných částech těla.

Při použití brusky na brusné prostředky by obsluhující osoba měla zaujmout pohodlný postoj, přičemž by měla velmi dbát na bezpečnou stabilitu a měla by zabránit nepřirozené poloze nebo takové, při které je obtížné udržet rovnováhu. Obsluhující osoba by měla měnit v průběhu dlouhodobé práce polohu, což může pomoct proti únavě a nepohodlí.

■ Pokud se u obsluhující osoby projeví symptomy jako je např. přetrvávající nebo opakovaná nevolnost, tělesné obtíže, bušení srdce, bolest, brnění, mravenčení, pálení nebo ztuhlost, neměly by se tyto příznaky ignorovat. Obsluhující osoba by o tom měla informovat zaměstnavatele a prokonzultovat vše s příslušným kvalifikovaným lékařem.

Ohrožení díly příslušenství

Před montáží nebo výměnou strojového nástroje nebo příslušenství odpojte brusku na brusný prostředek od elektrické sítě.

Používejte pouze příslušenství a spotřební materiál doporučený výrobcem brusky na brusné prostředky doporučených velikostí a typů. Nepoužívejte žádné jiné typy nebo velikosti příslušenství a spotřebního materiálu.

■ Ujistěte se, že rozměry brusného prostředku jsou kompatibilní s rozměry brusky na brusné prostředky, a že brusný prostředek je vhodný pro uložení do vřetena.

Ujistěte se, že typ a velikost závitu brusného prostředku přesně odpovídá typu a velikosti závitu vřetena.

Před použitím zkontrolujte brusný prostředek. Nepoužívejte brusné prostředky, které snad spadly nebo se odlupují, mají praskliny nebo jiné vady.

■ Musí se zajistit, že je brusný prostředek před použitím správně upevněn a dostatečně utažen; bruska na brusné prostředky se minimálně 1 minutu musí nechat běžet v bezpečné poloze při volnoběžných otáčkách; stroj se musí okamžitě vypnout, pokud se zjistí značné vibrace nebo jiná poškození; je třeba zjistit přičinu těchto vad.

Kontrolou rozměrů a dalších důležitých údajů vřetena je nutno zabránit tomu, aby se konec vřetena dotýkal spodní části otvoru brusných talířů, brusných kuželů nebo brusných kolíků se závitovými vložkami, které jsou určeny k montáži strojních vřeten;

■ U brusných prostředků, které jsou dodávány s redukčními nástavci nebo pouzdry nebo které se mají používat s redukčními nástavci nebo pouzdry, musí uživatel zajistit, aby se redukční nástavce nebo redukční pouzdra nedotýkala přední strany upínací příruby, a aby upínací síla zajišťovala dostatečné otáčky k zabránění sklouznutí brusného prostředku.

■ V případech, ve kterých se upínací příruba připraví pro různé typy a velikosti brusného prostředku, vždy upevněte správnou upínací přírubu pro použitý brusný prostředek.

■ Zabraňte před a po použitím obráběcího stroje přímému kontaktu, protože může být horký nebo mít ostré hrany.

■ Brusný prostředek se musí skladovat a smí se s ním manipulovat v souladu s pokyny výrobce.

Ohrožení na pracovišti

■ Uklouznutí, klopýtnutí a pády jsou hlavními důvody zranění na pracovišti. Dávejte pozor na povrchy, které mohou v důsledku použití stroje klouzat a na nebezpečí klopýtnutí způsobené vzduchovou nebo hydraulickou hadicí.

V neznámém prostředí postupujte s opatrností. Mohou se vyskytovat skrytá nebezpečí v důsledku elektrického vedení nebo jiného napájecího vedení.

■ Bruska na brusné prostředky není určena k použití v prostředí s nebezpečím výbuchu a není izolovaná proti kontaktu s elektrickými zdroji energie.

■ Ujistěte se, že se v okolí nenachází žádná elektrická vedení, rozvody plynu, atd., která mohou způsobit ohrožení v případě poškození způsobené používáním stroje.

Ohrožení prachem a výpary

■ Prach a výpary vzniklé při použití brusek na brusné papíry a leštiček mohou vést k újmám na zdraví (jako je např. rakovina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizik ve vztahu k těmto ohrožením a zavést vhodné regulační mechanismy.

Při posuzování rizik by se měl zahrnout vznikající a zvířený prach, který se tvoří při používání stroje.

■ Bruska na brusné prostředky se smí provozovat a udržovat pouze v souladu s doporučeními obsaženými v tomto návodu, aby se na minimum snížilo uvolňování prachu a výparů.

Odpadní vzduch se musí odvádět tak, aby se víření prachu v prašném prostředí snížilo na minimum.

■ V případě výskytu prachu nebo výparů musí být hlavním úkolem jejich kontrola v místě jejich vzniku.

Všechny montážní součásti a veškeré příslušenství určené pro zachycení, odsávání nebo potlačení polétavého prachu nebo výparů se musí používat a udržovat podle pokynů výrobce.

Spotřební materiál/nástroje se musí zvolit, udržovat a vyměňovat v souladu s doporučeními uvedenými v tomto návodu, aby se zabránilo zbytečnému zintenzivnění tvorby prachu nebo výparů.

■ Používejte dýchací přístroje podle pokynů svého zaměstnavatele nebo jak to vyžadují zdravotní a bezpečnostní předpisy při práci.

■ Zpracování určitých materiálů může způsobit emisi prachu a výparů, což může vést ke vzniku prostředí s nebezpečím výbuchu.

Ohrožení hlukem

Působení vysoké hladiny hluku může s nedostatečnou ochranou sluchu vést k trvalému poškození sluchu, ztrátě sluchu a dalším problémům jako je např. tinitus (zvonění, bzučení, pískání či hučení v uších).

K vhodným opatřením na snížení rizik patří regulační mechanismy jako je např. použití izolačních materiálů, aby se zabránilo zvonivým zvukům na obrobku.

■ Použijte vybavení pro ochranu sluchu.

■ Bruska na brusné prostředky se smí provozovat a udržovat pouze v souladu s doporučeními obsaženými v tomto návodu, aby se na minimum snížilo zbytečné zvýšení hladiny hluku.

Vždy se ujištěte, zda je bruska na brusné prostředky vybavena tlumičem a také se vždy ujištěte, aby byl při provozu stroje na svém místě a plně funkční.

Spotřební materiál/nástroje se musí zvolit, udržovat a vyměňovat v souladu s doporučeními uvedenými v tomto návodu, aby se zabránilo zbytečnému zvýšení hladiny hluku.

Ohrožení v důsledku vibrací

- Účinky vibrací mohou vést k poškození nervů a poruchám krevního oběhu v rukou a pažích.

■ Při práci v chladném prostředí noste teplé oblečení a udržujte své ruce v teple a suchu.

■ Pokud zjistíte znecitlivění, brnění nebo bolesti v prstech nebo rukou nebo se pokožka na prstech bíle zbarví, pozastavte práci s bruskou na brusné prostředky, informujte svého zaměstnavatele a vyhledejte lékaře.

■ Bruska na brusné prostředky se smí provozovat a udržovat pouze v souladu s doporučeními obsaženými v tomto návodu, aby se zabránilo zbytečnému zesílení vibrací.

Nenechte obráběcí nástroj drnčet na obrobku, protože to s velkou pravděpodobností vede ke značnému zesílení vibrací.

Spotřební materiál/obráběcí nástroje se musí zvolit, udržovat a vyměňovat v souladu s doporučeními uvedenými v tomto návodu, aby se zabránilo zbytečnému zesílení vibrací.

■ K udržení hmotnosti stroje, pokud je to možné, používejte stojan, upínák nebo vyrovnávací zařízení.

Nedržte stroj príliš pevně, ale bezpečně, abyste zachovali požadovanou reakční sílu rukou, protože riziko vibrace je s rostoucí sílou úchopu větší.

■ Používejte vložky, pokud jsou určeny pro spojené brusné prostředky.

Dodatečné bezpečnostní pokyny pro pneumatické stroje

■ Stlačený vzduch může způsobit vážná zranění.

-V případě, že se stroj nepoužívá, a také před výměnou příslušenství nebo před provedením opravy, dbejte na to, aby byl uzavřen přívod vzduchu, vzduchová hadice nebyla pod tlakem, a aby byl stroj odpojen od přívodu vzduchu.

–Proudem vzduchu nikdy nemířte proti sobě ani jiným osobám.

Šlehající hadice mohou způsobit vážná zranění. Proto vždy zkontrolujte, zda jsou hadice a upevňovací prostředky nepoškozené nebo se neuvolnily.

■ Pokud se použijí univerzální otočné spojky (čelistové spojky), musí se použít pojistné aretační kolíky; hadicové pojistky Whipcheck se musí použít pro ochranu v případě selhání zapojení hadice do stroje a vzájemného spojení hadic.

■ Zajistěte, aby nebyl překročen maximální tlak uvedený na stroji.

Vzduchem provozované stroje nikdy nepřenášejte za hadici.

Speciální bezpečnostní pokyny k broušení a rozbrušování

Používejte výlučně brusné nástroje povolené pro vaše pneumatické nářadí a ochranný kryt určený pro tyto brusné nástroje. Brusné nástroje, jež nejsou určeny pro pneumatické nářadí, nelze dostatečně odclonit a jsou nebezpečné.

Zalomené brusné kotouče musí být namontovány tak, aby jejich brusná plocha nepřesahovala přes rovinu okraje ochranného krytu. Neodborně namontovaný brusný kotouč, který přesahuje přes rovinu okraje ochranného krytu, není možno dostatečně odstínit.

Ochranný kryt musí být bezpečně namontován na pneumatickém nářadí a nastaven na maximální bezpečnost tak, aby směrem k obsluhující osobě byla odkryta co nejmenší možná část brusného nástroje. Ochranný kryt má obsluhující osobu chránit před úlomky a náhodným kontaktem s brusným nástrojem.

■ Brusné nástroje se mohou používat pouze pro doporučené možnosti použití. Například: Nebruste nikdy boční plochou dělicího kotouče. Dělicí kotouče jsou určeny k úběru materiálu hranou kotouče. Působení boční síly na tyto brusné nástroje může vést k jejich zlomení.

■ Pro vámi zvolený brusný kotouč používejte vždy nepoškozené upínací příruby správné velikosti a tvaru. Vhodné příruby zajištují podepření brusného kotouče, čímž snižují riziko jeho zlomení. Příruby dělicích kotoučů se mohou lišit od přírub pro jiné brusné kotouče.

Nepoužívejte opotřebované brusné kotouče určené pro větší pneumatická nářadí. Brusné kotouče pro větší pneumatická nářadí nejsou dimenzovány na vyšší otáčky menšího pneumatického nářadí a mohou se zlomit.

Další speciální bezpečnostní pokyny k rozbrušování

Zabraňte zablokování dělicího kotouče nebo příliš silnému přítlaku. Neprovádějte příliš hluboké řezy. Přetěžováním dělicího kotouče se zvyšuje jeho namáhání a náchylnost ke vzpřičení nebo zablokování, a tím i možnost zpětného rázu nebo zlomení brusného nástroje.

Vyhýbejte se oblasti před a za rotujícím dělicím kotoučem. Vedete-li dělicí kotouč v obrobku směrem od sebe, může v případě zpětného rázu dojít k prudkému pohybu pneumatického nářadí s rotujícím kotoučem přímo k vám.

Pokud se dělicí kotouč vzpríčí nebo prerušite práci, prístroj vypněte a držte ho klidně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vytáhnout z místa řezu dělicí kotouč, který se ještě pohybuje, protože může dojít ke zpětnému rázu. Zjistěte a odstraňte príčinu vzpríčení.

■ Nezapínejte pneumatické nářadí znovu, dokud se nachází v obrobku. Než budete opatrně pokračovat v řezu, nechte dělicí kotouč nejprve rozběhnout na jeho nejvyšší otáčky. Jinak se kotouč může vzpříčit, vyskočit z obrobku nebo vést ke zpětnému rázu.

■ Desky nebo velké obrobky podepřete, aby se snížilo riziko zpětného rázu následkem uvízlého dělicího kotouče. Velké obrobky se mohou prolomit pod svou vlastní hmotností. Obrobek musí být podepřen na obou stranách kotouče, a sice jak v blízkosti dělicího kotouče, tak i na hraně.

Bud'te obzvlástě opatrní u „ponorných řezů” do již existujících stěn nebo jiných nepřehledných oblastí. Zanořující se dělicí kotouč může při říznutí do plynového vedení nebo vodovodu, elektrických kabelů nebo jiných předmětů vést ke zpětnému rázu.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce na vzpříčený nebo zablokovaný rotující použitého nástroje,

Vzpříčení nebo zablokování vede k náhlému zastavení rotujícího použitého nástroje. Tím je nekontrolované pneumatické nářadí akcelerováno na zablokovaném místě proti směru otáčení vložného nástroje.

Když např. brusný kotouč uvízne nebo se zablokuje v obrobku, může dojít k zachycení hrany brusného kotouče, která se zanořuje do obrobku, a tak k vylomení brusného kotouče nebo ke vzniku zpětného rázu. Brusný kotouč se pak na zablokovaném místě pohybuje směrem k obsluhující osobě nebo naopak směrem od ní, v závislosti na směru otáčení kotouče. Při tom se mohou brusné kotouče také zlomit.

Zpětný ráz je důsledkem nesprávného nebo chybného použití pneumatického nářadí. Vhodnými bezpečnostními opatřeními tomu lze zabránit tak, jak je popsáno níže.

a) Držte pneumatické nářadí pořádně pevně a zaujměte tělem a pažemi takovou polohu, v níž můžete zachytit síly zpětného rázu. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste při vysokých otáčkách měli co největší kontrolu nad silami zpětného rázu nebo reakčními momenty. Obsluhující osoba může síly zpětného rázu a reakce zvládat pomocí vhodných bezpečnostních opatření.

b) Nedávejte ruku nikdy do blízkosti rotujících vložných nástrojů. Při zpětném rázu může vložný nástroj přejet přes vaše ruce.

c) Vyhýbejte se svým tělem oblasti, do níž se pneumatické nářadí pohybuje při zpětném rázu. Zpětným rázem je pneumatické nářadí hnáno do směru opačného k pohybu brusného kotouče na zablokovaném místě.

d) Obzvlášte opatrně pracujte v oblasti rohů, ostrých hran atd. Zamezte tomu, aby se vložné nástroje odrazily od obrobku a vzpríčily. Rotující nástroj má sklon se vzpríčit v oblasti rohů a ostrých hran a při odrazu od obrobku. To vede ke ztrátě kontroly nebo ke zpětnému rázu.

e) Nepoužívejte pilový list určený pro řetězovou pilu, ani ozubený pilový list. Takové vložené nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad pneumatickým nástrojem..

Uvedení do provozu

UPOZORNĚNÍ

▶ Před prvním provozem našroubujte zástrčkovou vsuvku 2.

Namontování přídavné rukojeti

POZOR!

▶ Smí se pracovat pouze s nasazenou prídavnou rukojetí ⑦!

Přídavná rukoje se musí pevně našroubovat na levé nebo pravé straně stroje.

Namontování ochranného krytu

POZOR!

Z bezpečnostních důvodů vždy používejte ochranný kryt 5!

■ Ochranný kry5 je při dodání na přístroji upevněn 2 šrouby.

K odšroubování ochranného kryt 5 odstraňte předtím všechny šrouby klíčem s vnitřním šesti-hranem 15.

Ochranný kry5 nasad'te do nové pozice přesunut maximálně o jeden otvor. Zavřená strana ochranného krytu 5nusí vždy ukazovat směrem k obsluhující osobě.

♦ Ochranný kry5 upevněte na přístroji 3 šrouby. Zbývající šrouby našroubujte opět do otvoru závitu.

♦ Zkontrolujte upevnění: Ochranný kry5 musí být bezpečně namontován.

Používejte pouze vložené nástroje, které z ochranného krytu 5yčnívají o minimálně 2 mm.

⚠️ VÝSTRAHA!

▶ Dodaný ochranný kry ^5 je určen pouze pro použití s brusným kotoučem.

Namontování brusného kotouče

POZOR!

▶ Odpojte pneumatický nástroj od napájení vzduchu ještě před tím, než provedete výměnu vloženého nářadí nebo příslušenství nebo vykonáte jeho seřízení nebo údržbu. Vřeteno 6 musí být zastaveno.

Aretace vřetena

♦ Nasadte upínací přírubu na zadní strané 8 na vřeteno 6. Tato je namontována správně tehdy, když ji na vřetenu 6 nelze otáčet.
♦ Dodaný otevřený klíční nastrčte na upínací přírubu & tak ji zajistěte proti protáčení.

Položení brusného kotouče

♦ Brsný kotouč ⑨ položte na upínací přírubu na zadní straně ⑧ Brusný kotouč n ⑨ sí souměrně doléhat na upínací přírubu na zadní straně ⑧

Upevnění/uvolnění přední příruby

2 strany přední příruby 10 se liší. Přední přírubu 10 našroubujte na vřeteno 6 akto:

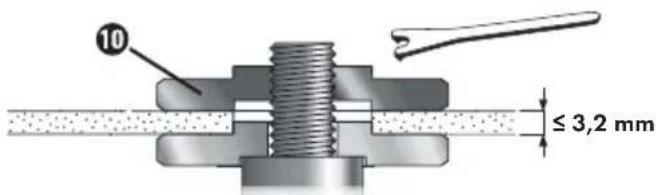

V případě tenkých brusných kotoučů (viz obrázek 1):

♦ Nákružek přední přírubý ukazuje směrem nahoru, aby se tenký brusný kotouč 9 nohl bezpečně upnout.

10 ≤ 3,2 mm

Obr. 1

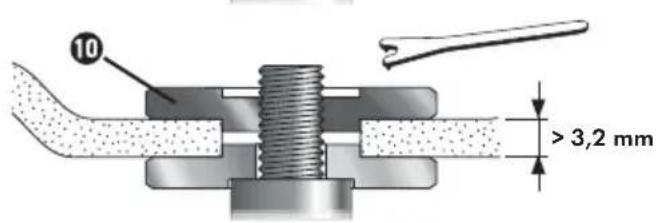

V případě tlustých brusných kotoučů (viz obrázek 2):

10 ≥3,2 mm

Obr. 2

Nákružek přední příruby 10 ukazuje směrem dolů, aby se přední příruba 10 nohla bezpečně namontovat na vřeteno 6

Vretenc6 zaaretujte.
♦ Přední přírub 10 pevně utáhněte stranovým klíčem 1K e směru hodinových ručiček.

Povolení prední příruby:

Vřeteno 6 zaaretujte.
♦ Přední přírub 10 odšroubujte stranovým klíčem 12 proti směru hodinových ručiček.

Montáž zástrčkové vsuvky

♦ Odstraňte plastové víčko z přívodu vzduchu přístroje.
♦ Oviňte závit zástrčkové vsuvk,2 dodanou teflonovou páskou 14
Zástrčkovou vsuvk našroubujte do prívodu vzduchu.

Používání

Používání pneumatického nástroje

UPOZORNĚNÍ

K dosažení plného výkonu vašeho pneumatického nástroje, použijte vždy tlakovzdušné hadice s vnitřním průměrem minimálně 9 mm. Příliš malý vnitřní průměr může výrazně snížit výkon.

POZOR!

▶ Tlakovzdušné vedení nesmí obsahovat kondenzát.
▶ Aby tento nástroj zůstal dlouhodobě připraven k použití, musí být dostatečně napájen pneumatickým olejem. To lze provést následujícím způsobem:

-Naolejovaný stlačený vzduch použit montáží mazničky.
-Bez mazničky: Denně naolejovat manuálně přes přípojku stlačeného vzduchu ①. Cca 3-5 kapek pneumatického oleje každých 15 provozních minut při trvalém použití.

▶ Pokud byl nástroj více dnů vyřazen z provozu, dejte 5 kapek pneumatického oleje manuálně do přípojky stlačeného vzduchu ①
Nástroj nechte běžet na volnoběh pouze krátkou dobu.
▶ Stroj ved'te vždy oběma rukama.
▶ Nejprve ho zapněte, pak na obrobek přiložte vložený nástroj.
▶ Po vypnutí stroj odložte až tehdy, až když se zastavil motor.

◆ 1.) Namontujte vhodný vložený nástroj.
2.) Nastavte pracovní tlak (měřen na vstupu vzduchu při zapnutém pneumatickém nástroji). Maximálně přípustný pracovní tlak viz kapitola „Technické údaje“.
3.) Zapojte pneumatický nástroj do napájení stlačeným vzduchem.
♦ 4.) Zapnutí: Pojistku proti zapnu posuňte dopředu a stiskněte vypínač 3
◆ 5.) Vypnutí: Vypína 3 pustte.

Pracovní pokyny

Broušení:

♦ Stroj mírně přitlačte a pohybujte ním po ploše sem a tam, aby povrch obrobku nebyl přiliš horký.

Hrubovací broušení:

♦ Pro dobrý pracovní výsledek pracujte v úhlu nastavení 30° - 40°.

UPOZORNĚNÍ

▶ Nikdy nepoužívejte dělicí kotouče k hrubování.

Rozbrušování:

Při rozbrušování vždy pracujte v opačném směru (viz obrázek 3). V opačném případě hrozí nebezpečí, že stroj nekontrolovatelně vyskočí z řezu. Pracujte mírným posuvem, přizpůsobeným materiálu, který má být obroben. Nevzpríčit, netlačit, nehoupat.

▶ Nepoužívejte nikdy hrubovací kotouče k řezání.

Údržba a čištění

RAHA! NEBEZPEČÍ ZRANĚNÍ! Před údržbou odpojte přístroj od sítě stlačeného vzduchu.

POZOR!

▶ Další údržbu a opravy, které nejsou popsány v této kapitole, smí vykonávat pouze odborníci.

Zajistěte pravidelnou údržbou bezpečnost pneumatického nástroje.

♦ Zkontrolujte utažení šroubových spojů případně je dotáhněte.

♦ Filtr v přípojce stlačeného vzduchu minimálně týdně vyčistěte.

♦ Doporučuje se, aby se do pneumatického nástroje vestavěl redukční ventil s odlučovačem vody a maznička.

V případě zvýšeného úniku oleje nebo vzduchu zkontrolujte pneumatický nástroj a v případě potřeby ho nechte opravit.

Pravidelně a po každém použití zkontrolujte otáčky a proved'te jednoduchou kontrolu hladiny vibrací.

Pravidelně zkontrolujte vřetencé, závity a upínací zařízení, zda nejsou opotřebené a také tolerance na upnutí vložených nástrojů.

Zabraňte kontaktu s nebezpečnými látkami, které se uložily na nástroji. Noste vhodné osobní ochranné pomůcky a před prováděním údržby odstraňte nebezpečné látky vhodnými opatřeními.

VÝSTRAHA!

▶ Nechte své přístroje opravit v servisní dílně nebo odborníkem a pouze za použití originálních náhradních dílů. Tím se zajistí, že zůstane zachována bezpečnost přístroje.

Likvidace

je z ekologických materiálů. Lze ho zlikvidovat v místních recyklačních kontejnerech.

Přístroj nevyhazujte do domovního odpadu!

Informace o možnostech likvidace vysloužilého přístroje vám podá obecní nebo městský úřad.

Záruka společnosti Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku,

na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi.

Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opravíme nebo vyměníme. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti.

Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti produktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi.
Číslo výrobku naleznete na typovém štítku, rytině, na titulní straně svého návodu (vlevo dole) nebo jako nálepku na zadní nebo spodní straně.
■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.
Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

Na webových stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších příruček, videí o výrobku a software.

Servis

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 285213

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

Překlad originálu prohlášení o shodě

My, KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND/

NĚMECKO, prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice o strojních zařízeních (2006/42/EC)

Použité harmonizované normy:

EN ISO 11148-7:2012

Typové označení stroje:

Pneu úhlová bruska PDWS 125 A1

Sériové číslo: IAN 285213

Bochum, 20.01.2017

Sofiayack

CE

Semi Uguzlu

- manažer kvality -

Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

Índice

Introducción 72

Uso previsto 72

Equipamiento 72
