NÁVOD K OBSLUZE PWS 125 F5 PARKSIDE

Překlad originálního provozního návodu

IAN 314188_2001

DE AT CH

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

Použití v souladu s určením 84

Vybavení 84

Rozsah dodávky 85

Technické údaje 85

Obecné bezpečnostní pokyny pro elektrická nářadí 85

1. Bezpečnost na pracovišti 86
2. Elektrická bezpečnost 86
3. Bezpečnost osob 86
4. Manipulace s elektrickým nářadím a jeho použití 87
5. Servis 87

Bezpečnostní pokyny pro každé použití 88

Zpětný ráz a příslušné bezpečnostní pokyny 89

Speciální bezpečnostní pokyny k broušení a rozbrušování. 90

Další speciální bezpečnostní pokyny k rozbrušování 90

Schválené příslušenství 91

Skladování a manipulace s doporučenými pracovními nástroji 91

Pracovní pokyny 91

Obsluha 93

Montáž/přestavení ochranného krytu 93
Montáž přídavné rukojeti 93
Montáž/výměna hrubovacího/dělicího kotouče 93
Zapnutí a vypnutí 94
Nastavení otáček 94

Údržba a čištění 95

Likvidace 95

Záruka společnosti Kompernass Handels GmbH....96

Servis 97

Dovozce....97

Překlad originálu prohlášení o shodě 98

ÚHLOVÁ BRUSKA PWS 125 F5

Úvod

Blahopřejeme vám k zakoupení vašeho nového přístroje. Rozhodli jste se tím pro vysoce kvalitní výrobek. Návod k obsluze je součástí tohoto vý robku. Obsahuje důležité informace o bezpečnosti, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze předepsaným způsobem a pro uvedené oblasti použití. Při předávání výrobku třetím osobám předejte spolu s ním i tyto podklady.

Použití v souladu s určením

Přístroj je vhodný k řezání, hrubování kovových materiálů, betonu a obkládaček bez použití vody. Jakékoli jiné použití nebo modifikace přístroje jsou považovány za použití v rozporu s určením a představují závažné nebezpečí zranění. Za škody vzniklé při použití v rozporu s určením neneseme odpovědnost. Přístroj není určen pro podnikatelské účely.

Vysvětlení symbolů

	Před uvedením do provozu si přečtěte původní návod k obsluze a bezpečnostní pokyny.
	Použití poškozených dělicích nebo hrubovacích kotoučů je nebezpečné a může vést k vážným zraněním!
	Průměr kotouče
	Úhlová bruska
	Noste ochranné brýle!
	Noste ochranu sluchu!
	Noste bezpečnostní obuv!

	Noste ochranné rukavice!
	Noste ochrannou masku proti prachu!
	Nedovolené broušení za mokra
	Nedovolené boční broušení
	Určeno k broušení kovů

Vybavení

1 stavěcí kolečko otáček

② vypínač

3 blokovací tlačítko

4 náhradní uhlíkové kartáčky

⑤ kryt uhlíkových kartáčků

6 prídavná rukojet'

6a držák nástroje pro montážní klíč s dvojitým otvorem

⑦ ochranný kryt

8 montážní kroužek

9 šrouby

10 upevnění ochranného krytu

⑪ tlačítko pro aretaci vřetena

12 závit (3x) pro přídavnou rukojet

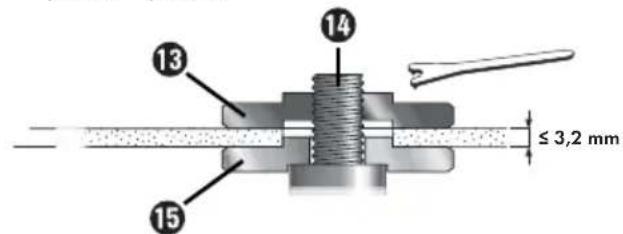

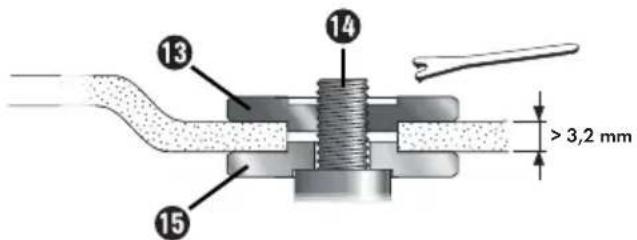

13 upínací matice (viz obr. B)

14 upínací vřeteno (viz obr. B)

15 upínací příruba (viz obr. B)

16 montážní klíč s dvojitým otvorem (viz obr. C)

17 vyklenutí

Rozsah dodávky

1 ruční úhlová bruska
1 přídavná rukojet'
1 ochranný kryt
1 montážní klíč s dvojitým otvorem
1 dělicí kotouč
2 náhradní uhlíkové kartáčky
1 návod k obsluze

Technické údaje

Domezovací napětí 230 V \~ 50 Hz (střídavý proud)

Domezovací příkon 1200 W

Domezovací počet otáček n 3000-12000 min ^-1

Rozměr kotouče ∅ 125 mm

Rozměr závitu M14

Třída ochrany II / ☐ (dvojitá izolace)

Informace o hluku a vibracích

Měřená hodnota zjištěna podle EN 60745.

Typická hladina hluku elektrického nářadí s hodnocením A je:

Hodnota emise hluku

Celková hodnota vibrací

Povrchové broušení a _h, AG = 10,129 m/s ^2

Nejistota K = 1,5 m/s ^2

UPOZORNĚNÍ

Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku byly měřeny pomocí standardizované zkušební metody a lze je použít pro srovnání elektrického nářadí s jiným nářadím.
Uvedené hodnoty emise vibrací a uvedené hodnoty emise hluku lze rovněž použit k předběžnému posouzení zatížení.

⚠️ VÝSTRAHA!

Emise vibrací a hluku se mohou lišit během skutečného používání elektrického nářadí od uvedených hodnot v závislosti na způsobu, kterým se elektrické nářadí používá, zejména na způsobu, jakým je obrobek opracováván.
Snažte se udržovat zatížení co nejnižší. Příkladem opatření ke snížení zatížení vibracemi je použití rukavic při práci s nářadím a omezení doby práce s nářadím. Přitom se musí zohlednit všechny části provozního cyklu (například časy, kdy je elektrické nářadí vypnuté, a časy, kdy je sice zapnuté, ale běží bez zatížení).

Obecné bezpečnostní pokyny pro elektrická nářadí

⚠️ VÝSTRAHA!

Přečtěte si veškerá bezpečnostní upozornění a pokyny. Nedbalost při dodržování bezpečnostních upozornění a pokynů může vést k úrazu elektrickým proudem, požáru a/nebo těžkým zraněním.

Veškerá bezpečnostní upozornění a pokyny uschovejte pro budoucí použití.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na elektrická nářadí napájená ze sítě (sítovým kabelem) a elektrická nářadí provozovaná s akumulátorem (bez sítového kabelu).

1. Bezpečnost na pracovišti

a) Pracovní prostor udržujte v čistotě a dobře osvětlený. Nepořádek a neosvětlený pracovní prostor mohou vést k úrazům.
b) S elektrickým nářadím nepracujte v prostředí ohroženém výbuchem, ve kterém se nachází hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, od nichž se může vznítit prach nebo výpary.
c) Nedovolte dětem ani jiným osobám, aby se přibližovaly k elektrickému nářadí v době, kdy ho používáte. V případě odvedení pozornosti můžete ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nářadí musí odpovídat zásuvce. Zástrčka se nesmí žádným způsobem pozměňovat. Nepoužívejte adaptérové zástrčky v kombinaci s uzemněným elektrickým nářadím. Nepozměněné zástrčky a jim odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, např. trubek, topení, sporáků a chladniček. Je-li vaše tělo uzemněné, hrozí zvýšené riziko úrazu elektrickým proudem.
c) Elektrická nářadí chraňte před deštěm a vlhkostí. Vniknutím vody do elektrického přístroje se zvyšuje riziko úrazu elektrickým proudem.
d) Nepoužívejte kabel v rozporu s jeho určením pro prénášení či zavěšování elektrického nářadí nebo k vytahování zástrčky ze zásuvky. Udržujte kabel v dostatečné vzdálenosti od zdrojů vysoké teploty, oleje, ostrých hran nebo pohyblivých částí přístroje. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.

e) Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, jež jsou schváleny i pro venkovní použití. Používáním prodlužovacího kabelu vhodného pro venkovní použití se snižuje riziko úrazu elektrickým proudem.

f) Pokud nelze zabránit provozu elektrického nářadí ve vlhkém prostředí, používejte proudový chránič. Použitím proudového chrániče se snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob

a) Bud'te stále pozorní, sledujte své počínání a k práci s elektrickým nářadím přistupujte s rozumem. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu či léků. Jediný okamžik nepozornosti při používání elektrického nářadí může způsobit vážná zranění.
b) Noste osobní ochranné prostředky a vždy i ochranné brýle. Nošením osobních ochranných prostředků, jako je ochranná maska proti prachu, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, a to v závislosti na druhu a použití elektrického nářadí, se snižuje riziko zranění.
c) Zabraňte neúmyslnému uvedení přístroje do provozu. Než elektrické nářadí zapojíte do elektrické sítě a/nebo připojíte akumulátor nebo než nářadí zvednete či přenesete, ujistěte se, že je vypnuté. Pokud máte při přenášení elektrického nářadí prst na vypínači nebo pokud do sítě zapojíte již zapnutý přístroj, může dojít k úrazu.
d) Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Pokud se nástroj nebo šroubovák nachází v otáčející se části přístroje, může to vést ke zraněním.
e) Vyhýbejte se nepřirozenému držení těla. Zajistěte si bezpečnou stabilitu a neustále udržujte rovnováhu. Tak dokážete elektrické nářadí v neočekávaných situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný a nepřiléhavý oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny.
g) Pokud lze namontovat zařízení pro odsávání a zachytávání prachu, ujistěte se, zda jsou připojena a správně použita. Použitím odsávání prachu se může snížit ohrožení prachem.

4. Manipulace s elektrickým nářadím a jeho použití

a) Přístroj nepřetěžujte. Pro svou práci používejte elektrické nářadí vhodné k danému účelu. S vhodným elektrickým nářadím se vám bude v uvedeném výkonovém rozsahu pracovat lépe a bezpečněji.
b) Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které se již nedá zapnout nebo vypnout, představuje nebezpečí a musí se opravit.
c) Před nastavováním nářadí, výměnou dílů příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo vyjměte akumulátor. Toto bezpečnostní opatření zabraňuje neúmyslnému spuštění elektrického nářadí.
d) Nepoužívaná elektrická nářadí uchovávejte mimo dosah dětí. Nedovolte používat přístroj osobám, které s ním nejsou obeznámeny nebo které nečetly tento návod. Elektrické nářadí je nebezpečné, manipulují-li s ním nezkušené osoby.
e) Údržbu elektrických nářadí vykonávejte pečlivě. Zkontrolujte, zda jsou v pořádku pohyblivé části přístroje a zda jim není bráněno v pohybu, zda nejsou některé součásti rozbité nebo natolik poškozené, že je funkčnost elektrického nářadí omezena. Poškozené části přístroje nechte před jeho použitím opravit.

Řada úrazů má svou přičinu ve špatné údržbě elektrického nářadí.

f) Řezné nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované řezné nástroje s ostrými reznými hranami se méně zasekávají a snáze se vedou.
g) Elektrické nářadí, příslušenství, výměnné nástroje atd. používejte dle těchto pokynů. Zohledňujte přitom pracovní podmínky a vykonávanou činnost. Použití elektrického nářadí k jiným než určeným účelům může vést ke vzniku nebezpečných situací.

5. Servis

a) Nechte své elektrické nářadí opravovat pouze kvalifikovanými odborníky a používejte jen originální náhradní díly. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.
b) Výměnu zástrčky nebo přípojného kabelu nechte provádět vždy výrobcem elektrického nářadí nebo jeho zákaznickým servisem. Tím zajistíte, že zůstane zachována bezpečnost elektrického nářadí.

Bezpečnostní pokyny pro každé použití

Společné bezpečnostní pokyny k broušení a rozbrušování

a) Toto elektrické nářadí lze používat jako brusku a rozbrušovačku. Dodržujte všechny bezpečnostní pokyny, návody, zobrazení a údaje, které obdržíte spolu s přístrojem. Pokud nebudete dodržovat následující pokyny, může to vést k úrazu elektrickým proudem, k požáru a/nebo k těžkým zraněním.

b) Toto elektrické nářadí není vhodné k broušení smirkovým papírem, k práci s drátěnými kar-táči a leštění. Použití, pro něž toto elektrické nářadí není určeno, mohou způsobit ohrožení nebo poranění.

c) Nepoužívejte příslušenství, které nebylo výrobcem schváleno a doporučeno speciálně pro toto elektrické nářadí. Samotná skutečnost, že příslušenství můžete upevnit na elektrické nářadí, ještě nezaručuje bezpečné použití.

d) Přípustné otáčky výměnného nástroje musí být minimálně tak vysoké, jako jsou nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji, než je povoleno, se může rozlomit a odletět od přístroje.

e) Vnější průměr a tloušťka výměnného nástroje musí odpovídat rozměrovým údajům vašeho elektrického nářadí. Nesprávně dimenzované výměnné nástroje nelze dostatečně odclonit ani kontrolovat.

f) Výměnné nástroje se závitem musí přesně odpovídat závitu brusného vřetene. U výměnných nástrojů montovaných pomocí příruby musí průměr otvoru výměnného nástroje odpovídat průměru upínky příruby. Výměnné nástroje, které nejsou přesně upevněné na elektrickém nářadí, se otáčí nerovnoměrně, velmi silně vibrují a mohou vést ke ztrátě kontroly.

g) Nepoužívejte poškozené vsazené nástroje. Před každým použitím zkontrolujte výměnné nástroje, jako jsou brusné kotouče, zda na nich nejsou odlomená místa a trhliny, brusné talíře, zda nevykazují trhliny, opotřebení a silné opotřebení, drátěné kartáče, zda nemají uvolněné nebo ulomené drátky. Pokud elektrické nářadí nebo vsazený nástroj upadne, zkontrolujte, zda není poškozený, nebo použijte nepoškozený nástroj. Poté, co jste výměnný nástroj zkontrolovali a nasadili, zdržujte se vy a osoby nacházející se v blízkosti mimo rovinu rotujícího výměnného nástroje a nechte přístroj běžet jednu minutu na nejvyšší otáčky. Poškozené výměnné nástroje se většinou zlomí během testovací doby.

h) Noste osobní ochranné prostředky. V závislosti na způsobu použití noste ochranu celého obličeje, ochranu zraku nebo ochranné brýle. Pokud je to přiměřené, noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která vás ochrání před drobnými brusnými úlomky a částicemi materiálu. Oči by měly být chráněny před odletujícími cizími tělesy, která se vyskytují při různých způsobech použití. Prach vznikající za provozu přístroje je třeba filtrovat pomocí ochranné masky proti prachu nebo pomocí ochranné dýchací masky. Pokud jste dlouho vystaveni vysoké intenzitě hluku, může to u vás způsobit ztrátu sluchu.

i) Dbejte na bezpečnou vzdálenost jiných osob od vašeho pracoviště. Každý, kdo vstoupí na toto pracoviště, musí nosit osobní ochranné prostředky.

Úlomky obrobku nebo zlomené výměnné nástroje mohou odletět a způsobit zranění i mimo bezprostřední pracovní oblast.

j) Při práci, u které by mohlo dojít ke kontaktu výměnného nástroje se skrytými vodiči nebo se síťovým kabelem, držte elektrické nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může prénést napětí i na kovové díly přístroje, což může vést k zásahu elektrickým proudem.

k) Udržujte síťový kabel v dostatečné vzdálenosti od pohybujících se výměnných nástrojů. Ztratíte-li kontrolu nad přístrojem, může dojít k proříznutí nebo zachycení síťového kabelu a vaše ruka nebo paže se může dostat do záběru rotujícího výměnného nástroje.
I) Elektrické nářadí nikdy neodkládejte dříve, dokud se výměnný nástroj úplně nezastaví. Rotující výměnný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
m) Nenechte elektrické nářadí běžet, když ho prénášite. Vaše oblečení může být při náhodném kontaktu zachyceno rotujícím výměnným nástrojem, který se vám může zavrtat do těla.
n) Čistěte pravidelně větrací štěrbiny elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a silné nahromadění kovového prachu může vést k ohrožení elektrickým proudem.
o) Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou způsobit vznícení těchto materiálů.
p) Nepoužívejte výměnné nástroje, které vyžadují tekutá chladiva. Použití vody nebo jiných tekutých chladiv může vést k úrazu elektrickým proudem.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem uvízlého nebo zablokovaného rotujícího výměnného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Uvíznutí nebo zablokování vede k náhlému zastavení rotujícího výměnného nástroje. Tím je nekontrolované elektrické nářadí akcelerováno na zablokovaném místě proti směru otáčení výměnného nástroje.

Když např. brusný kotouč uvízne nebo se zablokuje v obrobku, může dojít k zachycení hrany brusného kotouče, která se zanořuje do obrobku, a tak k vylomení brusného kotouče nebo vzniku zpětného rázu. Brusný kotouč se pak na zablokovaném místě pohybuje směrem k obsluhující osobě nebo naopak směrem od ní, v závislosti na směru otáčení kotouče. Při tom se mohou brusné kotouče také zlomit.

Zpětný ráz je důsledkem nesprávného nebo chyb- ného použití elektrického nářadí. Vhodnými bez- pečnostními opatřeními tomu lze zabránit tak, jak je popsáno níže.

a) Držte elektrické nářadí pořádně pevně a zaujměte tělem a pažemi takovou polohu, v níž můžete zachytit síly zpětného rázu. Použí-vejte vždy přídavnou rukojeť, je-li k dispozici, abyste při vysokých otáčkách měli co největší kontrolu nad silami zpětného rázu nebo reakčními momenty. Obsluhující osoba může síly zpětného rázu a reakce zvládat pomocí vhodných bezpečnostních opatření.
b) Nedávejte ruku nikdy do blízkosti rotujících výměnných nástrojů. Při zpětném rázu může výměnný nástroj přejet přes vaše ruce.
c) Vyhýbejte se svým tělem oblasti, do níž se elektrické nářadí pohybuje při zpětném rázu. Zpětným rázem je elektrické nářadí hnáno do směru opačného k pohybu brusného kotouče na zablokovaném místě.
d) Obzvláště opatrně pracujte v oblasti rohů, ostrých hran atd. Zamezte tomu, aby se výměnné nástroje odrazily od obrobku a vzpríčily. Rotující výměnný nástroj má sklon se vzpríčit v oblasti rohů a ostrých hran a při odrazu od obrobku. To vede ke ztrátě kontroly nebo ke zpětnému rázu.
e) Nepoužívejte pilový list určený pro řetězovou pilu ani ozubený pilový list. Takové výměnné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad pneumatickým nástrojem.

Speciální bezpečnostní pokyny k broušení a rozbrušování

a) Používejte výlučně brusné nástroje povolené pro vaše elektrické nářadí a ochranný kryt určený pro tyto brusné nástroje. Brusné nástroje, jež nejsou určeny pro elektrické nářadí, nelze dostatečně odclonit a jsou nebezpečné.

b) Zalomené brusné kotouče musí být namontovány tak, aby jejich brusná plocha nepřesahovala přes rovinu ochranného krytu. Neodborně namontovaný brusný kotouč, který přesahuje přes rovinu okraje ochranného krytu, není možno dostatečně odstinit.

c) Ochranný kryt musí být bezpečně namontován na elektrické nářadí a nastaven na maximální bezpečnost tak, aby směrem k obsluhující osobě byla odkryta co nejmenší možná část brusného nástroje. Ochranný kryt má obsluhující osobu chránit před úlomky, náhodným kontaktem s brusným nástrojem a jiskrami, které by mohly zapálit oděv.

d) Brusné nástroje se smí používat pouze pro doporučené možnosti použití. Například: Nebruste nikdy boční plochou dělicího kotouče. Dělicí kotouče jsou určeny k úběru materiálu hranou kotouče. Působení boční síly na tyto brusné nástroje může vést k jejich zlomení.

e) Pro vámi zvolený brusný kotouč používejte vždy nepoškozené upínací příruby správné velikosti a tvaru. Vhodné příruby zajišťují podepření brusného kotouče, čímž snižují riziko jeho zlomení. Příruby dělicích kotoučů se mohou lišit od přírub pro jiné brusné kotouče.

f) Nepoužívejte opotřebované brusné kotouče určené pro větší elektrická nářadí. Brusné kotouče pro větší elektrická nářadí nejsou dimenzovány na vyšší otáčky menšího elektrického nářadí a mohou se zlomit.

Další speciální bezpečnostní pokyny k rozbrušování

a) Zabraňte zablokování dělicího kotouče a příliš silnému přítlaku. Neprovádějte příliš hluboké řezy. Přetěžováním dělicího kotouče se zvyšuje jeho namáhání a náchylnost ke vzpřičení nebo zablokování, a tím i možnost zpětného rázu nebo zlomení brusného nástroje.

b) Vyhýbejte se oblasti před a za rotujícím dělicím kotoučem. Vedete-li dělicí kotouč v obrobku směrem od sebe, může v případě zpětného rázu dojít k prudkému pohybu elektrického nářadí s rotujícím kotoučem přímo k vám.

c) Pokud se dělicí kotouč vzpříčí nebo přerušite-li práci, přístroj vypněte a držte ho klidně, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte vytáhnout z místa řezu dělicí kotouč, který se ještě pohybuje, protože může dojít ke zpětnému rázu. Zjistěte a odstraňte příčinu vzpříčení.

d) Nezapínejte elektrické nářadí znovu, dokud se nachází v obrobku. Než budete opatrně pokračovat v řezu, nechte dělicí kotouč nej-prve rozběhnout na nejvyšší otáčky. Jinak se kotouč může vzpríčit, vyskočit z obrobku nebo zapříčinit zpětný ráz.

e) Desky nebo velké obrobky podepřete, aby se snížilo riziko zpětného rázu následkem uvízlého dělicího kotouče. Velké obrobky se mohou prolomit v důsledku své vlastní hmotnosti. Obrobek musí být podepřen na obou stranách kotouče, a sice jak v blízkosti dělicího kotouče, tak i na hraně.

f) Bud'te obzvlástě opatrní u „ponorných řezů” do již existujících stěn nebo jiných nepřehledných oblastí. Zanořující se dělicí kotouč může při říznutí do plynového vedení nebo vodovodu, elektrických kabelů nebo jiných předmětů vést ke zpětnému rázu.

Schválené příslušenství

	Max. průměr (mm)	Max. tloušťka (mm)	Rozměr závitu (mm)	Otáčky (min ^-1 )	Obvodová rychlost (m/s)	Nástroj	Ochranný kryt
Dělicí kotouče 125	3 M14 6500 80					Montážní klíč s dvojitým otvorem	Ano
Hrubovací kotouče	125 6 M14 6500 80					Montážní klíč s dvojitým otvorem	Ano

Skladování a manipulace s doporučenými pracovními nástroji

Při manipulaci s brusnými nástroji a jejich přepravě je třeba zvláštní opatrnosti.
■ Brusné nástroje je třeba skladovat tak, aby nebyly vystaveny mechanickému poškození nebo vlivům prostředí (např. vlhkosti).

Pracovní pokyny

UPOZORNĚNÍ

▶ Brusné nástroje se mohou používat pouze pro doporučené možnosti použití. Jinak by se mohly zlomit, poškodit a způsobit zranění.

Hrubovací broušení Nepoužívejte nikdy dělicí kotouče k hrubování!

Pohybujte úhlovou bruskou za použití mírného tlaku přes obrobek sem a tam.
■ U měkkého materiálu ved'te hrubovací kotouč přes obrobek v mírném sklonu, u tvrdého materiálu v poněkud strmějším sklonu.

Rozbrušování Nepoužívejte nikdy hrubovací kotouče k řezání!

Používejte pouze vyzkoušené dělicí nebo brusné kotouče, vyztužené vlákny a povolené pro obvodovou rychlost minimálně 80 m/s.

! OPATRNĚ!

▶ Brusný nástroj po vypnutí ještě nějakou dobu dobíhá. Nesnažte se ho zabrzdit bočním protitlakem.

Obrobek zajistěte. K upevnění obrobku používejte upínací přípravky/svěrák. Obrobek tak zajistíte bezpečněji než rukou.

■ Před odložením přístroj vždy vypněte a vyčkejte, než se úplně zastaví.

Při výpadku proudu nebo vytažení síťové zástrčky ihned odjistěte vypínač. Uvedťe ho do polohy VYPNUTO. Tím zabráníte nekontrolovanému opětovnému rozběhu.

■ Používejte přístroj pouze pro suché řezání, resp. suché broušení.

Přídavná rukojeť ⑥ musí být smontována při všech pracích s přístrojem.

■ Materiál obsahující azbest se nesmí opracovávat. Azbest je rakovinotvorný.

Tip! Tak se zachováte správně.

NEBEZPEČÍ! VEĐTE PŘÍSTROJ PŘES OBROBEK VŽDY PROTIBĚŽNĚ.

▶ Při opačném směru hrozí nebezpečí zpětného rázu. Přístroj může být vytlačen z místa řezu.

■ Ved'te přístroj proti obrobku vždy zapnutý. Po opracování přístroj z obrobku nadzvedněte a až poté jej vypněte.

Během práce držte přístroj vždy pevně oběma rukama. Dbejte na to, abyste měli stabilní postoj.

■ Pro nejlepší brusný účinek pohybujte přístrojem po obrobku rovnoměrně v úhlu 15° až 30° (mezi brusným kotoučem a obrobkem) sem a tam.

Při obrábění šikmých ploch se přístrojem nesmí tlačit na obrobek velkou silou. Když otáčky velmi poklesnou, je nutné přítlak snížit, abyste mohli pracovat bezpečně a efektivně. Pokud dojde k náhlému úplnému zabrzdění nebo zablokování přístroje, musí se ihned vypnout přívod proudu.

Odpojení: Pracujte za mírného posuvu vpřed a dbejte na to, aby nedošlo k vzpříčení dělicího kotouče.

Hrubovací a dělicí kotouče jsou při práci velmi horké – nedotýkejte se jich, dokud úplně nevychladnou.

■ Přístroj nikdy nepoužívejte způsobem, který by odporoval účelu použití.

■ Dbejte vždy na to, aby před zasunutím síťové zástrčky do zásuvky byl přístroj vypnutý.

V prípadě nebezpečí okamžitě vytáhněte síťovou zástrčku ze zásuvky. Zajistěte, aby přístroj a síťová zástrčka byly snadno přístupné a bez problémů dosažitelné v nouzové situaci.

Při přestávkách v práci, před všemi pracemi na přístroji a při nepoužívání přístroje vytáhněte vždy síťovou zástrčku ze zásuvky. Přístroj musí být vždy čistý, suchý a zbavený oleje a maziv.

Bud'te vždy pozorní! Vždy dávejte pozor na to, co děláte, a vždy postupujte rozumně. V žádném případě přístroj nepoužívejte, pokud se nemůžete soustředit nebo se necítíte dobře.

⚠️ VÝSTRAHA! Vždy noste ochranné brýle.

⚠️ VÝSTRAHA! Noste vždy ochrannou masku proti prachu.

Obsluha

Montáž/přestavení ochranného krytu

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ!

▶ Před všemi pracemi na přístroji vytáhněte sítovou zástrčku ze zásuvky!

NEBEZPEČÍ ZRANĚNÍ!

Používejte úhlovou brusku vždy s ochranným krytem ⑦. Ochranný kryt musí být bezpečně namontován na úhlovou brusku. Nastavte ho tak, aby se dosáhlo maximální možné bezpečnosti, tj. směrem k obsluhující osobě je odkryta co nejmenší možná část brusného nástroje. Ochranný kryt ⑦ má obsluhující osobu chránit před úlomky a náhodným kontaktem s brusným nástrojem.

NEBEZPEČÍ ZRANĚNÍ!

Dbejte na to, aby byl ochranný kryt ⑦ namontován minimálně ve stejném úhlu jako přídavnárukojeť ⑥ (viz obr. A). Jinak se můžete zranit o hrubovací, resp. dělicí kotouč.

Otočte ochranný kryt ⑦ do požadované (pracovní) polohy. Při tom dbejte na to, aby ochranný kryt ⑦ byl umístěn tak, aby upevnění ochranného krytu ⑩ leželo nad jedním z 5 vyklenutí ⑰ ochranného krytu ⑦ (viz Obr. E výklopné strany).

Dbejte na to, aby upevnění ochranného krytu ⑩ sedělo pevně v příslušném vyklenutí ⑰.

Montáž přídavné rukojeti

OPATRNĚ!

Z bezpečnostních důvodů se tento přístroj smí používat pouze s přídavnou rukojetí ⑥. Jinak může dojít ke zraněním. Přídavnou rukojeť ⑥ lze v závislosti na způsobu práce našroubo- vat vlevo, vpravo nebo nahoru na hlavu přístroje.

UPOZORNĚNÍ

V přídavné rukojeti 6 zasunutý držák nástroje 6a lze v rukojeti ponechat nebo podle libosti odstranit.

Montáž/výměna hrubovacího/dělicího kotouče

Při výměně dělicích/hrubovacích kotoučů noste vždy ochranné rukavice. Hrubovací a dělicí ko-touče se při práci hodně zahřívají. Nedotýkejte se jich, dokud nevychladnou.

Dodržujte rozměry hrubovacích a dělicích kotoučů. Průměr otvoru musí bez vůle odpovídat upínací přírubě. Nepoužívejte redukce nebo adaptéry.

Hrubovací nebo dělicí kotouč zkontrolujte. Nesmí být poškozený ani vlhký, nesmí na něm být trhliny. Jinak by se mohl při použití zlomit a způsobit zranění.

UPOZORNĚNÍ

▶ Používejte bezpodmínečně jen takové kotouče, na nichž nejsou nečistoty.

Používejte jen ty brusné nástroje, jejichž připustné otáčky jsou minimálně tak vysoké jako otáčky přístroje naprázdno.

■ NEBEZPEČÍ ZRANĚNÍ! Tlačítko pro aretaci vřetena ⑪ stiskněte pouze tehdy, je-li upínací vřeteno ⑭ v klidu.

K zablokování převodovky stiskněte tlačitko pro aretaci vřetena 11.

♦ Povolte upínací matici 13 pomocí montážního klíče s dvojitým otvorem 16 (viz obr. C).

♦ Nasad'te hrubovací nebo dělicí kotouč na upínací přírubu 15 popsanou stranou k přístroji.

Poté nasad'te upínací matici 13 zvýšenou stranou nahoru opět na upínací vřeteno 14.

V případě tenkých brusných kotoučů (viz obrázek 1)

Nákružek upínací matice 13 ukazuje směrem nahoru, aby se tenký brusný kotouč mohl bezpečně upnout.

13 14 ≤ 3,2 mm 15

Obr. 1

K zablokování převodovky stiskněte tlačítko pro aretaci vřetena 11.

Utáhněte opět upínací matici 13 montážním klíčem s dvojitým otvorem 16.

V případě tlustých brusných kotoučů (viz obrázek 2)

13 14 > 3,2 mm 15

Obr. 2

Nákružek upínací matice 13 je orientován směrem dolů, aby se tlustý brusný kotouč mohl bezpečně namontovat na upínací vřeteno 14.

◆ Upínací vřeteno 14 zaaretujte.

Utáhněte opět upínací matici 13 montážním klíčem s dvojitým otvorem 16 ve směru hodinových ručiček.

UPOZORNĚNÍ

- Otáčí-li se po výměně kotouč neklidně nebo vibruje, musí se tento kotouč ihned znovu vyměnit.

♦ Nechte přístroj po výměně kotouče z bezpečnostních důvodů běžet po dobu 60 sekund na nejvyšší otáčky. Dávejte pozor na neobvyklé zvuky a tvorbu jisker.

♦ Zkontrolujte, zda jsou všechny upevňovací díly správně upevněny.

Dbejte na to, aby se šipka směru otáčení (pokud existuje) na dělicích nebo hrubovacích kotoučích (také na diamantových dělicích kotoučích) shodovala se směrem otáčení přístroje (šipka směru otáčení na hlavě přístroje).

Zapnutí a vypnutí

Před použitím zkontrolujte vsazený nástroj. Musí být namontován bezvadně, nesmí být poškozený ani vlhký nebo vykazovat trhliny a musí se volně otáčet. Provedte zkušební chod po dobu 60 sekund. Nepoužívejte nekulaté ani vibrující nástroje.

Dávejte pozor na neobvyklé zvuky a tvorbu jisker. Potom zkontrolujte, zda jsou všechny upevňovací díly správně upevněny.

UPOZORNĚNÍ

- Úhlovou brusku zapínejte vždy před kontaktem s materiálem a teprve poté ved'te přístroj na obrobek.

Zapnutí

♦ Stiskněte blokovací tlačítko ③viz obr. D).

♦ Poté stiskněte vypínač ②.

Vypnutí

♦ Znovu stiskněte spínač ②.

Nastavení otáček

Stavěcí kolečko otáček ① nastavte do polohy mezi 1 a 6.

Údržba a čištění

VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Před jakoukoli prací na přístroji ho vypněte a vytáhněte síťovou zástrčku ze zásuvky.

K čištění přístroje nepoužívejte ostré předměty. Dovnitř přístroje nesmí vniknout žádné tekutiny. Jinak může dojít k poškození přístroje.

Výměnu náhradních uhlíkových kartáčků ④ nechte provést přes kryty uhlíkových kartáčků ⑤ výlučně příslušným servisem nebo autorizovanou odbornou dílnou.

Čistěte přístroj pravidelně, nejlépe ihned po ukončení práce.

Plášť přístroje čistěte suchým hadrem – v žádném případě nepoužívejte benzin, rozpouštědla ani čisticí prostředky, které mohou poškodit plasty.

■ K důkladnému vyčištění přístroje je zapotřebí vysavač.

■ Větrací otvory musí být vždy volné.

■ Ulpívající brusný prach odstraňte štětcem.

UPOZORNĚNÍ

▶ Neuvedené náhradní díly (jako např. uhlíkové kartáčky, spínače) můžete objednat přes naši servisní a poradenskou linku.

Likvidace

Obal je z ekologických materiálů. Lze ho zlikvidovat v místních recyklačních kontejnerech.

Nevyhazujte elektrická nářadí do domovního odpadu!

V souladu s evropskou směrnicí č. 2012/19/EU musí být opotřebovaná

elektrická nářadí shromažd'ována odděleně a odevzdána k ekologické recyklaci.

Informace o možnostech likvidace vysloužilého přístroje vám poskytne obecní nebo městský úřad.

Obal zlikvidujte ekologicky. Dbejte na označení na různých obalo- vých materiálech a v případě potřeby tyto obaly roztřídte. Obalové materiály

jsou označeny zkratkami (a) a číslicemi (b) s následujícím významem: 1–7: plasty, 20–22: papír a lepenka, 80–98: kompozitní materiály.

Informace o možnostech likvidace vysloužilého výrobku vám podá správa vašeho obecního nebo městského úřadu.

Výrobek je recyklovatelný, podléhá rozšířené odpovědnosti výrobce a je shromažďován odděleně.

Záruka společnosti KompernassHandelsGmbH

Vážená zákaznice, vážený zákazníku,

na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční podmínky

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte pokladní doklad. Tento doklad je potřebný jako důkaz o koupi.

Pokud se do tří let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní závada, pak Vám podle našeho uvážení výrobek zdarma opravíme, vyměníme nebo uhradíme kupní cenu. Předpokladem této záruky je, že bude během tříleté lhůty předložen vadný přístroj a doklad o koupi (pokladní doklad) a stručně se popíše, v čem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

Záruční doba a zákonné nároky vyplývající ze závad

Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti.

Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Rozsah záruky

Přístroj byl vyroben pečlivě podle přísných směrnic kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje

na součásti výrobku, které jsou vystaveny běžnému opotřebení, a proto je lze považovat za spotřební díly, nebo na poškození křehkých součástí, jako jsou např. spínače nebo díly, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Záruční lhůta neplatí v těchto připadech

■ normální opotřebení kapacity akumulátoru

■ komerční použití výrobku

■ poškození nebo změna výrobku zákazníkem

■ nedodržení bezpečnostních předpisů a předpisů údržby, chyby obsluhy

■ škody vlivem přírodních živlů

Vyřízení v případě záruky

Pro zajištění rychlého Vaší žádosti postupujte podle následujících pokynů:

■ Pro všechny dotazy mějte připraven pokladní lístek a číslo výrobku (např. IAN 12345) jako doklad o koupi.

Číslo výrobku naleznete na typovém štítku na výrobku, rytině na výrobku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.

■ Pokud by se měly vyskytovat funkční vady nebo jiné závady, kontaktujte nejprve níže uvedené servisní oddělení telefonicky nebo e-mailem.

Výrobek, zaevidovaný jako vadný výrobek pak můžete při přiložení dokladu o nákupu (pokladní lístek) a při uvedení, v čem spočívá vada a kdy k ní došlo, poslat výrobek pro Vás bez poštovného na adresu, kterou Vám oznámí servis.

Na webových stránkách www.lidl-service.com si můžete stáhn- out tyto a mnoho dalších příruček, videí o výrobku a instalační software. Pomocí kódu QR se dostanete přímo

na stránku servisu Lidl (www.lidl-service.com) a můžete pomocí zadání čísla výrobku (IAN) 123456 otevřít svůj návod k obsluze.

UPOZORNĚNÍ

▶ U nástrojů Parkside a Florabest zašlete, prosím, výlučně vadnou část bez příslušenství (např. akumulátor, úložný kufřík, montážní nářadí atd.).

Servis

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 314188_2001

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.

Překlad originálu prohlášení o shodě

My, společnost KOMPERNASS HANDELS GMBH, osoba odpovědná za dokumentaci: pan Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NĚMECKO, prohlašujeme, že tento výrobek je ve shodě s následujícími normami, normativními dokumenty a směrnicemi ES:

Směrnice o strojních zařízeních

(2006/42/EC)

Směrnice o elektromagnetické kompatibilitě

(2014/30/EU)

Směrnice o omezení používání nebezpečných látek (RoHS)

(2011/65/EU)*

* Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce. Výše popsaný předmět prohlášení je v souladu s předpisy směrnice č. 2011/65/EU Evropského parlamentu a Rady z 8. června 2011, o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.

Použité harmonizované normy

EN 60745-1:2009/A11:2010

EN 60745-2-3:2011/A13:2015

EN 55014-1:2017

EN 55014-1:2006/A2:2011

EN 55014-2:2015

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typové označení stroje: Úhlová bruska PWS 125 F5

Rok výroby: 01–2020

Sériové číslo: IAN 314188_2001

Bochum, 16. 3. 2020

Seddyjord

CE

Semi Uguzlu

- manažer kvality -

Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

Obsah

Úvod....100

4 Náhradné uhlíkové kefy

Nameraná hodnota hluku zistená podl'a

EN 60745. Hodnota hladiny hluku elektrického náradia, vyhodnotená ako A, je typicky:

Hodnota emisií hluku

Všeobecné bezpečnostné pokyny pre elektrické náradie

⚠️ VÝSTRAHA!

2. Elektrická bezpečnost'

o) Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov. Iskry môžu tieto materiály zapálit.

Následne nasadte upínaciu maticu 13, zvýšenou stranou nahor, opäť na upínacie vreteno 14.

♦ Zaaretujte upínacie vreteno 14.

Znovu stlačte spínač ZAP/VYP ②.

Nastavenie otáčok

Dbajte na označenie na rôznych obalových materiáloch a tried'te ich osobitne.

Záruka spoločnosti KompernassHandelsGmbH

Vážená zákazníčka, vážený zákazník,

Záručná doba a zákonné nároky na odstráneniechýb

Pomocou tohto QR-kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a pomocou zadania čísla výrobku (IAN) 123456 otvoríte váš návod na obsluhu.

UPOZORNENIE

Použité harmonizované normy

EN 60745-1:2009/A11:2010

EN 60745-2-3:2011/A13:2015

EN 55014-1:2017

EN 55014-1:2006/A2:2011

EN 55014-2:2015

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typové označenie stroja: Uhlová brúska PWS 125 F5

Rok výroby: 01–2020

Sériové číslo: IAN 314188_2001

Bochum, 16.03.2020

Seddyjord

CE

Semi Uguzlu

- Manažér kvality -
