INSTRUKCJA OBSŁUGI PWS 125 F5 PARKSIDE

Tłumaczenie oryginalnej instrukcji obstugi

SK

UHLOVÁ BRÚSKA

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

Zastosowanie zgodne z przeznaczeniem 68

Wyposażenie 68

Zakres dostawy 69

Dane techniczne 69

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi .....69

1. Bezpieczeństwo na stanowisku pracy 70

2. Bezpieczeństwo elektryczne 70

3. Bezpieczeństwo osób 70

4. Użytkowanie i obsługa elektronarzędzia 71

5. Serwis 71

Wskazówki bezpieczeństwa dla wszystkich zastosowań 72

Odbicie narzędzia i odpowiednie wskazówki bezpieczeństwa 73

Szczególne wskazówki bezpieczeństwa dla szlifowania i cięcia 74

Dalsze wskazówki bezpieczeństwa dotyczące cięcia 74

Dopuszczalny osprzęt 75

Przechowywanie i obsługa zalecanych narzędzi roboczych 75

Wskazówki dotyczące pracy 75

Obstuga 77

Mocowanie/regulacja ostony ochronnej 77

Montaż dodatkowej rękojeści 77

Montaż/wymiana tarczy do zdzierania/tarczy tnącej 77

Włączanie i wyłączanie 78

Regulacja prędkości obrotowej 78

Konserwacja i czyszczenie....79

Utylizacja....79

GwarancjaKompernaßHandelsGmbH....80

Serwis 81

Importer 81

Tłumaczenie oryginalnej deklaracji zgodności....8 2

SZLIFIERKA KĄTOWA PWS 125 F5

Wstep

Gratulujemy zakupu nowego urządzenia. Wybrany produkt charakteryzuje się wysoką jakością. Instrukcja obsługi stanowi część niniejszego produktu. Zawiera ona ważne informacje na temat bezpieczeństwa, użytkowania i utylizacji. Przed rozpoczęciem użytkowania produktu zapoznaj się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować wyłącznie zgodnie z zamieszczonym tu opisem oraz w podanym zakresie zastosowań. W przypadku przekazania produktu osobie trzeciej należy dołączyć do niego również całą dokumentację.

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do cięcia, zdzie- rania materiałów metalicznych, betonu i płytek ceramicznych bez użycia wody. Jakiekolwiek inne użycie lub modyfikacje urządzenia uważa się za niezgodne z przeznaczeniem i powoduje poważ- ne zagrożenie wypadkiem. Producent nie ponosi odpowiedzialności za szkody powstałe wskutek używania urządzenia w sposób niezgodny z jego przeznaczeniem. Urządzenie nie jest przeznaczone do zastosowań komercyjnych.

Objaśnienie symboli

	Przed uruchomieniem przeczytajoryginalną instrukcję obsługi orazwskazówki bezpieczeństwa.
	Używanie uszkodzonych tarcztnących lub do zdzierania jest nie-bezpieczne i może spowodowaćpoważne obrażenia!
	Średnica tarczy
	Szlifierka kątowa
	Noś okulary ochronne!

	Nosić ochronniki słuchu!
	Noś obuwie ochronne!
	Noś rękawice ochronne!
	Noś maskę przeciwpyłową!
	Urządzenie nie nadaje się doszifowania na mokro
	Urządzenie nie nadaje się doszifowania bocznego
	Przeznaczone do szlifowania metalu

Wyposażenie

① Pokrętło regulacji prędkości obrotowej
② Włącznik/wyłącznik
3 Blokada włącznika
4 Zapasowe szczotki węglowe
5 Ostona szczotek węglowych
6 Dodatkowa rękojeść
6a Uchwyt narzędziowy na klucz widełkowy
7 Ostona ochronna
8 Pierścień montażowy
9 Śruby
10 Mocowanie ostony
11 Przycisk blokady wrzeciona
12 Gwint (3x) na dodatkową rękojeść

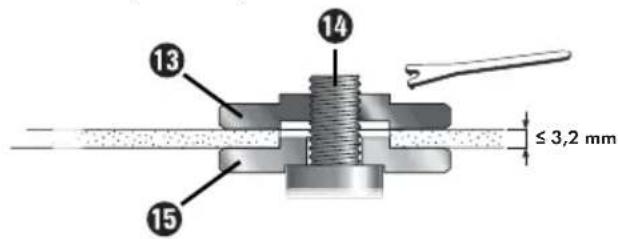

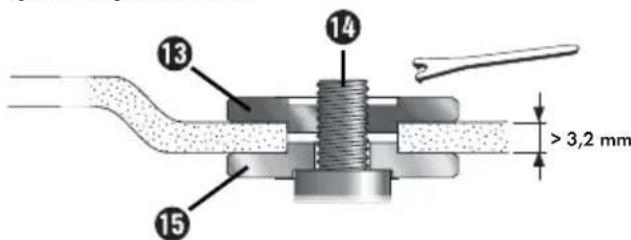

13 Nakrętka mocująca (patrz rys. B)
14 Wrzeciono mocujące (patrz rys. B)
15 Kołnierz mocujący (patrz rys. B)
16 Klucz widełkowy (patrz rys. C)
17 Wybrzuszenia

Zakres dostawy

1 szlifierka kątowa
1 dodatkowa rękojeść
1 ostona ochronna
1 klucz widełkowy
1 tarcza tnqca
2 zapasowe szczotki węglowe
1 instrukcja eksploatacji

Dane techniczne

Napięcie znamionowe 230 V \~ 50 Hz (prąd przemienny)

Znamionowy pobór mocy 1200 W

Znamionowa prędkość

obrotowa n 3000-12000 min

Rozmiar tarczy ∅ 125 mm

Rozmiar gwintu M14

Klasa ochronności II / (podwójna izolacja)

Informacje dotyczące poziomu hałasu i drgań

Wartość pomiarowa hałasu określona zgodnie z normą EN 60745. Korygowany współczynnikiem A poziom hałasu elektronarzędzia wynosi z reguły:

Wartość emisji hałasu

Poziom ciśnienia akustycznego L_PA = 91,6 dB (A)

Niepewność pomiarów K = 3 dB

Poziom mocy akustycznej L _WA = 102,6 dB (A)

Niepewność pomiarów K = 3 dB

Nosić ochronniki słuchu!

Wartość całkowita drgań

Szlifowanie powierzchni a _h, AG=10,129m/s^2

Niepewność pomiarów K = 1,5 m/s ^2

WSKAZÓWKA

Podane w tej instrukcji łączne wartości drgań oraz wartości emisji hałasu zostały zmierzone znormalizowaną metodą pomiaru i mogą zostać wykorzystane do porównania jednego elektronarzędzia z innym.
Podane łączne wartości drgań oraz podane wartości emisji hałasu mogą posłużyć także do wstępnej oceny stopnia narażenia.

⚠️ OSTRZEŻENIE!

Emisje drgań i hałasu mogą w czasie korzystania z elektronarzędzia różnic się od wskazanych wartości, zależnie od sposobu użytkowania elektronarzędzia, a w szczególności od rodzaju obrabianego przedmiotu.
Należy starać się, aby obciążenie było jak najmniejsze. Przyktadowe środki ograniczające narażenie na wibracje obejmują noszenie rękawic w trakcie korzystania z narzędzia i ograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie części cyklu pracy (na przykład czasy, przez jakie elektronarzędzie pozostaje wyłączone oraz takie, w których jest ono wprawdzie włączone, ale pracuje bez obciążenia).

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE!

Przeczytaj wszystkie wskazówki bezpieczeństwa oraz instrukcje. Nieprzestrzeganie poniższych wskazówek bezpieczeństwa oraz instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa oraz instrukcje należy zachować do późniejszego wykorzystania.

Użyte we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy elektronarzędzi zasilanych z sieci (przez kabel zasilający) oraz elektronarzędzi zasilanych akumulatorami (bez kabla sieciowego).

1. Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i dbać o jego dobre oświetlenie. Nieporządek i niedostateczne oświetlenie mogą być przyczyną wypadków.
b) Nigdy nie używaj elektronarzędzia w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c) W trakcie użytkowania elektronarzędzia zwrócić uwagę na to, aby w pobliżu nie przebywały dzieci ani żadne inne osoby. W przypadku odwrócenia uwagi od pracy możesz stracić kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne

a) Wtyk przyłączeniowy elektronarzędzia musi pasować do gniazda zasilania. Dokonywanie zmian we wtyku jest zabronione. Nigdy nie używaj adapterów wtyków w połączeniu z elektronarzędziami mającymi uziemienie. Oryginalne wtyki oraz pasujące gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.
b) Unikaj kontaktu z uziemionymi przedmiotami, takimi jak rury, grzejniki, kuchenki lub lodówki. Zetknięcie się z uziemionym przedmiotem zwiększa ryzyko porażenia prądem elektrycznym.
c) Nigdy nie narażaj elektronarzędzia na działanie deszczu ani wilgoci. Przedostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

d) Nigdy nie chwytaj za kabel, np. w celu prze- niesienia bądź zawieszenia elektronarzędzia lub wyciągnięcia wtyku z gniazda zasilania. Trzymaj kabel z dala od źródeł gorąca, oleju, ostrych krawędzi lub poruszających się części urządzenia. Uszkodzone lub poskręcane kable zwiększają ryzyko porażenia prądem elektrycz- nym.
e) Podczas pracy z elektronarzędziem na ze- wnątrz stosuj wyłącznie przedłużacze, które są dopuszczone również do użytku na ze- wnątrz. Stosowanie przedłużacza przystosowa- nego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
f) Jeśli nie da się uniknąć pracy z elektrona-rzędziem w wilgotnym otoczeniu, zastosuj wyłącznik różnicowopрядowy. Zastosowanie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Zawsze zachowuj ostrożność i uważaj na to, co robisz. Praca z elektronarzędziem wymaga także zachowania zasad zdrowego rozsądku. Nie korzystaj z elektronarzędzia w przypadku przemęczenia, jeżeli jesteś pod wpływem narkotyków, alkoholu lub lekarstw. Nawet chwila nieuwagi podczas korzystania z elektronarzędzia może spowodować poważne obrażenia ciała.
b) W czasie pracy zakładaj środki ochrony indywidualnej i obowiązkowo okulary ochronne. Noszenie środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub ochronników słuchu - w zależności od rodzaju zastosowania elektronarzędzia - zmniejsza ryzyko odniesienia obrażeń.
c) Unikaj sytuacji prowadzących do przypadkowego uruchomienia urządzenia. Przed podłączeniem do zasilania sieciowego i/lub akumulatora, chwyceniem lub przeniesieniem urządzenia upewnii się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku w trakcie przenoszenia elektronarzędzia lub podłączenie elektronarzędzia do zasilania z wciśniętym już wyłącznikiem może doprowadzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń z niego wszystkie przyrządy regulacyjne lub klucze. Narzędzie lub klucz pozostawiony w obracającej się części urządzenia może spowodować obrażenia ciała.
e) Unikaj nienaturalnej postawy ciała. Zadbaj o utrzymanie stabilnej postawy i przez cały czas utrzymuj równowagę. Dzięki temu będziesz mógł lepiej kontrolować elektronarzędzie w przypadku nieoczekiwanych sytuacji.
f) Noś odpowiednią odzież. Nie zakładaj luźnych ubrań ani bizuterii. Włosy, odzież i rękawice trzymaj z dala od ruchomych części urządzenia. Ruchome części urządzenia mogą pochwycić luźną, odstającą odzież, bizuterię lub długie włosy.
g) Jeżeli możliwe jest podłączenie odciągu i zbiornika pyłu, upewnij się, że są one podłączone i używane w prawidłowy sposób. Zastosowanie odciągu pyłowego może zmniejszyć zagrożenia związane z zapyleniem.

4. Użytkowanie i obsługa elektronarzędzia

a) Nie przeciążaj urządzenia. Elektronarzędzia używaj zawsze do ściśle określonego zakresu użytkowania. Z odpowiednim elektronarzędziem pracuje się lepiej i bezpieczniej w danym zakresie mocy.
b) Nie używaj elektronarzędzia z uszkodzonym wyłącznikiem. Elektronarzędzie, którego nie można włączyć ani wyłączyć, stanowi zagrożenie i musi zostać niezwłocznie przekazane do naprawy.
c) Przed dokonaniem ustawień urządzenia, zmianą akcesoriów lub odłożeniem urządzenia na bok wyciągnij wtyk z gniazda zasilania i/lub wyjmij akumulator. Uniemożliwi to przypadkowe uruchomienie elektronarzędzia.
d) Nieużywane elektronarzędzia przechowuj w miejscu niedostępnym dla dzieci. Nie pozwalać na używanie urządzenia przez osoby, które nie wiedzą, jak je obstugiwać lub nie przeczytały niniejszych instrukcji. Elektronarzędzia w rękach niepowołanych osób stanowią duże zagrożenie.

e) Elektronarzędzia wymagają starannej pielęgnacji. Sprawdź, czy ruchome elementy działają prawidłowo i nie blokują się, czy żaden z elementów nie pękt ani nie jest uszkodzony w stopniu uniemożliwiającym prawidłowe działanie elektronarzędzia. Przed użyciem urządzenia zleć naprawę uszkodzonych części.

Przyczyną wielu wypadków z elektronarzędziami jest ich niewłaściwa konserwacja.

f) Dbaj o to, aby narzędzia skrawające były ostre i czyste. Zadbane narzędzia skrawające z ostrymi ostrzami rzadziej się blokują i pozwalają się lepiej prowadzić.
g) Korzystaj z elektronarzędzia, akcesoriów, narzędzi roboczych itd. zgodnie z tymi instrukcjami. Uwzględniaj przy tym warunki pracy i wykonywaną czynność.

Używanie elektronarzędzi do celów innych niż przewiduje to ich przeznaczenie może doprowadzić do niebezpiecznych sytuacji.

5. Serwis

a) Naprawy elektronarzędzia zlecaj tylko wykwalifikowanemu specjalisie i stosuj do tego wyłącznie oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.
b) Wymianę wtyku lub przewodu przyłączeniowego zlecaj zawsze producentowi elektronarzędzia lub jego serwisowi. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

Wskazówki bezpieczeństwa dla wszystkich zastosowań

Wspólne wskazówki bezpieczeństwa dla szlifowania i cięcia

a) To elektronarzędzie może być użytkowane jako szlifierka i maszyna do cięcia. Należy przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, rysunków i danych, otrzymanych wraz z urządzeniem. Nieprzestrzeganie poniższych instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

b) To elektronarzędzie nie jest przystosowane do szlifowania papierem ściernym, pracy z użyciem szczotek drucianych oraz do polerowania. Zastosowania, dla których elektronarzędzie nie zostało przewidziane, mogą powodować niebezpieczeństwa i obrażenia.

c) Nie używaj żadnego osprzętu, który nie został przewidziany specjalnie do tego urządzenia i nie jest zalecany przez producenta. Sam fakt, że dane narzędzie daje się zamocować na urządzeniu nie gwarantuje jego bezpiecznego zastosowania.

d) Dopuszczalna prędkość obrotowa narzędzia roboczego musi odpowiadać co najmniej maksymalnej prędkości obrotowej podanej na urządzeniu. Osprzęt, który obraca się z prędkością większą od dozwolonej, może się rozpaść na części i zostać wyrzucony w powietrze.

e) Średnica zewnętrzna i grubość narzędzia roboczego muszą być zgodne z danymi elektronarzędzia. Narzędzia robocze o niewłaściwych wymiarach uniemożliwiają ich odpowiednie ostoniecie lub kontrole.

f) Narzędzia z wkładką gwintowaną muszą dokładnie pasować do gwintu wrzeciona szlifierskiego. W przypadku narzędzi, które są montowane za pomocą kołnierza, średnica otworu narzędzia roboczego musi pasować do średnicy mocowania kołnierza. Narzędzia robocze, które nie są dokładnie zamocowane na elektronarzędziu, obracają się nierównomiernie, wpadają w silne drgania i mogą spowodować utratę kontroli.

g) Nie wolno używać uszkodzonych narzędzi. Przed każdym użyciem kontroluj narzędzia robocze takie jak tarcze szlifierskie pod kątem rozwarstwień i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub nadmiernego zużycia, szczotki druciane pod kątem luźnych lub obłamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego należy sprawdzić, czy nie zostało ono wskutek tego uszkodzone lub użyć narzędzia nieuszkodzonego. Po skontrolowaniu i zamontowaniu narzędzia roboczego, użytkownik oraz osoby znajdujące się w pobliżu muszą przebywać poza płaszczyzną wirującego narzędzia roboczego. Wówczas należy na minutę uruchomić narzędzie na maksymalnych obrotach. Uszkodzone narzędzia pękają najczęściej w czasie testowania.

h) Stosuj środki ochrony indywidualnej. W zależności od potrzeb, zakładaj pełną maskę na twarz, ostone oczu lub okulary ochronne. O ile zachodzi taka potrzeba, zakładaj maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, które ochronią przed opitkami i drobnymi cząstkami materiału. Oczy należy chronić przed wyrzucanymi w powietrze ciałami obcymi, które mogą pojawić się w trakcie wykonywania różnych prac. Podczas prac powodujących powstawanie pyłu noś maskę przeciwpyłową lub maskę do ochrony dróg oddechowych. Długotrwałe narażanie się na duży hałas może spowodować uszkodzenie słuchu.

i) Dopilnuj, aby inne osoby znajdowały się w bezpiecznej odległości od miejsca pracy elektronarzędzia. Każdy, kto wchodzi w obszar roboczy urządzenia, musi nosić środki ochrony indywidualnej.

Odtamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą zostać wyrzucone w powietrze i spowodować obrażenia także poza bezpośrednim obszarem pracy.

j) Podczas prac, w trakcie których można natrafić na ukryte przewody elektryczne lub na własny kabel zasilający, trzymaj elektro-narzędzie zawsze za izolowane uchwyty. Kontakt z przewodem przewodzącym prąd może być przyczyną pojawienia się napięcia również w metalowych elementach urządzenia i spowodować porażenie prądem.
k) Kabel zasilający trzymaj z dala od obracających się narzędzi. Jeżeli stracisz kontrolę nad narzędziem, może ono przeciąć kabel zasilający lub wciągnąć go. W takiej sytuacji dłoń lub ramię może wejść w kontakt z obracającym się narzędziem.
I) Nigdy nie odkładaj elektronarzędzia, zanim obracające się narzędzie robocze całkowicie się zatrzyma. Obracające się narzędzie obróbkowe może zetknąć się z powierzchnią w miejscu odłożenia i spowodować utratę kontroli nad elektronarzędziem.
m) Nie przenoś pracującego elektronarzędzia. Obracające się narzędzie robocze może pochwycić Twoją odzież i spowodować obrażenia ciała.
n) Regularnie czyść szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metali może spowodować zagrożenia elektryczne.
o) Nigdy nie używaj elektronarzędzia w pobliżu łatwopalnych materiałów. Iskry mogą spowodować zapłon tych materiałów.
p) Nigdy nie używaj narzędzi roboczych, które wymagają chłodzenia cieczą. Użycie wody lub innych chłodziw może doprowadzić do porażenia prądem elektrycznym.

Odbicie narzędzia i odpowiednie wskazówki bezpieczeństwa

Odbicie jest nagłą reakcją spowodowaną zaczepieniem się, zaklinowaniem obrotowego narzędzia roboczego, na przykład tarczy szlifierskiej, talerza szlifierskiego, szczotki drucianej itd. Zaczepienie lub zaklinowanie powoduje nagłe zatrzymanie obracającego się narzędzia. Na skutek tego elektronarzędzie zostaje w niekontrolowany sposób odrzucone w kierunku przeciwnym do kierunku obrotów.

Gdy np. tarcza szlifierska zatnie lub zablokuje się w obrabianym przedmiocie, krawędź tarczy szlifierskiej zagłębiona w obrabianym materiale może w nim utknąć i w ten sposób wyłamać tarczę lub spowodować odbicie. Tarcza szlifierska zostanie wówczas odrzucona w kierunku do lub od użytkownika, w zależności od kierunku obrotów tarczy w miejscu zablokowania. W takiej sytuacji tarcze szlifierskie mogą też pękać.

Odbicie jest skutkiem nieodpowiedniego lub nieprawidłowego użytkowania elektronarzędzia. Można mu zapobiec, stosując odpowiednie, opisane poniżej środki bezpieczeństwa.

a) Elektronarzędzie trzymaj mocno oburącz, ciało i ramiona ustaw w pozycji umożliwiającej przyjęcie siły odbicia. Używaj zawsze dodatkowej rękojeści, o ile jest zamontowana, aby mieć możliwe największą kontrolę nad siłą odrzutu narzędzia lub momentami cofającymi podczas rozruchu. Użytkownik może opanować siły odrzutu narzędzia i siły cofające stosując odpowiednie środki ostrożności.
b) Nigdy nie zbliżaj dłoni do obracających się narzędzi obróbkowych. W razie odbicia narzędzia roboczego może ono przejść po dłoni i spowodować obrażenia.
c) Unikaj ustawiania się w miejscu, w którym znajdzie się elektronarzędzie w razie odbicia. Odbicie powoduje odrzucenie elektronarzędzia w kierunku przeciwnym do kierunku ruchu tarczy szlifierskiej w miejscu zablokowania.
d) Pracuj szczególnie ostrożnie w obszarach narożników, ostrych krawędzi itp. Unikaj odbicia lub zakleszczenia się narzędzi obróbkowych w obrabianych przedmiotach. Obracające się narzędzie obróbkowe ma tendencję do zakleszczania się w narożnikach, na ostrych krawędziach lub w chwili jego odbicia. Powoduje to utratę kontroli lub odrzut.
e) Nie używaj tarcz łańcuchowych ani zębatych. Takie narzędzia robocze często powodują odbicie lub utratę kontroli nad narzędziem pneumatycznym.

Szczególne wskazówki bezpieczeństwa dla szlifowania i cięcia

a) Używaj wyłącznie ściernic przeznazonych dla elektronarzędzia oraz przewidzianej dla nich ostony ochronnej. Ściernice, które nie są przeznaczone do stosowania z elektronarzędziem nie dają się odpowiednio ostonić i nie są bezpieczne.

b) Zagięte tarcze szlifierskie muszą być montowane w taki sposób, aby ich powierzchnia szlifowania nie wychodziła poza płaszczyznę krawędzi ostony ochronnej. Nieprawidłowo zamontowanej tarczy szlifierskiej, która wystaje poza krawędź ostony ochronnej, nie da się dostatecznie ostonić.

c) Ostona ochronna musi być bezpiecznie zamo- cowana na elektronarzędziu i dla maksymalne- go bezpieczeństwa musi być ustawiona w taki sposób, by w stronę użytkownika skierowana była możliwe jak najmniejsza część ściernicy. Ostona pomaga chronić użytkownika przed odłamkami, przypadkowym kontaktem ze ścierni- cą oraz iskrami, które mogłyby zapalić odzież.

d) Ściernic można używać tylko do przewidzianych dla nich zastosowań. Na przykład: nigdy nie wolno szlifować boczną powierzchnią tarczy tnącej. Tarcze tnące są przeznaczone do skrawania materiału krawędzią tarczy. Oddziaływanie sił na boczne powierzchnie ściernicy może spowodować jej pęknięcie.

e) Do wybranej tarczy szlifierskiej używaj zawsze tylko nieuszkodzonych kołnierzy mocujących o odpowiedniej wielkości i kształcie. Właściwe kołnierze podtrzymują tarczę szlifierską, zmniejszając ryzyko pęknięcia tarczy. Kołnierze do tarcz tnących mogą się różnić od kołnierzy do innych rodzajów tarcz szlifierskich.

f) Nie używaj zużytych tarcz szlifierskich pochodzących z większych elektronarzędzi. Tarcze szlifierskie z większych elektronarzędzi nie są przystosowane do wyższych prędkości obrotowych mniejszych elektronarzędzi i mogą pękać.

Dalsze wskazówki bezpieczeństwa dotyczące cięcia

a) Unikaj blokowania się tarczy tnącej lub stosowania zbyt dużego nacisku. Nie wykonuj zbyt głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej naprężenia i podatność na zacina-nie się lub blokowanie, a tym samym możliwość odrzutu lub pęknięcia ściernicy.

b) Unikaj obszaru przed i za obracającą się tarczą tnącą. Gdy podczas cięcia obrabianego przedmiotu przesuwasz tarczą tnącą w kierunku od siebie, w razie odrzutu narzędzia elektrona-rzędzie wraz z obracającą się tarczą może zostać odrzucone bezpośrednio w Twoim kierunku.

c) Jeśli tarcza tnąca ulegnie zakleszczeniu lub jeśli przerywasz pracę, wyłącz urządzenie i odczekaj, aż tarcza całkowicie się zatrzyma. Nigdy nie próbować wyjmowania obracającej się tarczy tnącej z rzazu, gdyż mogłoby to spowodować jej odbicie. Ustal i usuń przyczynę zaklinowania się tarczy w materiale.

d) Nie włączaj ponownie elektronarzędzia, dopóki znajduje się ono w obrabianym przedmiocie. Zanim możliwe będzie ostrożne kontynuowanie cięcia odczekać, aż tarcza tnąca osiągnie pełną prędkość obrotową. W przeciwnym razie tarcza może się zaciąć, wyskoczyć z obrabianego przedmiotu lub spowodować odrzut.

e) Duże płyty lub duże przedmioty obrabiane należy podeprzeć, by zmniejszyć ryzyko odrzutu spowodowanego zakleszczeniem się tarczy tnącej. Duże elementy obrabiane mogą wyginać się pod własnym ciężarem. Przedmiot obrabiany musi być podparty z obydwu stron tarczy, zarówno w pobliżu tarczy tnącej jak i przy jego krawędziach.

f) Zachowaj szczególną ostrożność podczas „cięcia wgłębnego” w istniejących ścianach oraz innych niewidocznych miejscach. Zagłę biana w ścianie tarcza tnąca może natrafić na przewody gazowe, wodne lub elektryczne albo na inne obiekty i może spowodować odrzut.

Dopuszczalny osprzęt

	Maks. średnica ∅ (mm)	Maks. grubość (mm)	Rozmiar gwintu (mm)	Prędkość obrotowa (min ^-1 )	Prędkość obwodowa (m/s)	Narzędzie	Ośłona ochronna
Tarcze tnące 125 3	M14 6500 80 Klucz widetkowy Tak
Tarcze do zdzierania	125 6 M14 6500 80 Klucz widetkowy Tak

Przechowywanie i obsługa zalecanych narzędzi roboczych

Podczas obchodzenia się z narzędziami szlifierskimi i ich transportu należy zachować ostrożność.
Narzędzia szlifierskie należy przechowywać w taki sposób, by nie były narażone na uszkodzenia mechaniczne lub czynniki środowiskowe (np. wilgoć).

Wskazówki dotyczące pracy

WSKAZÓWKA

Ściernic można używać tylko do przewidzianych dla nich zastosowań. W przeciwnym razie może dojść do uszkodzenia lub pęknięcia ściernicy, co może być przyczyną obrażeń.

Zdzieranie

Nigdy nie używaj tarcz tnących do prac polegających na zdzie- raniu!

■ Prowadź szlifierkę po obrabianej powierzchni tam i z powrotem, stosując przy tym umiarkowany nacisk.
■ W przypadku miękkiego materiału tarczę do zdzierania prowadź pod płaskim kątem, twarde materiały wymagają nieco większego kąta.

Ciecie

Nigdy nie używaj tarcz zdzierających do cięcia!

Używaj tylko atestowanych tarcz do cięcia i szlifowania wzmocnionych włóknem, które są dopuszczone do prędkości obwodowej co najmniej 80 m/s.

OSTROŻNIE!

▶ Po wyłączeniu urządzenia narzędzie szlifierskie obraca się jeszcze ruchem bezwładnym. Nie hamuj go dociskanie boku tarczy.

Zabezpiecz obrabiany przedmiot. Do przy-mocowania obrabianego przedmiotu użyj mocowadeł/imadła. W ten sposób przedmiot obrabiany jest unieruchomiony pewniej, niż przy użyciu siły rąk.

■ Przed odłożeniem zawsze wyłącz urządzenie i odczekaj, aż całkowicie się zatrzyma.

■ W razie zaniku napięcia zasilania lub wyciągnięcia wtyku z gniazda natychmiast odblokuj włącznik/wyłącznik. Ustaw go w położeniu WYŁ. Zapobiegnie to niekontrolowanemu ponownemu uruchomieniu.

■ Używaj urządzenia tylko do cięcia lub szlifowania na sucho.

Podczas wszystkich prac z użyciem urządzenia musi być zamontowana dodatkowa rękojeść 6.

Obróbka materiału zawierającego azbest jest zabroniona. Azbest jest rakotwórczy.

Wskazówka! Zasady prawidłowego postępowania.

NIEBEZPIECZEŃSTWO! PROWADŹ URZĄDZENIE PO OBRABIANEJ POWIERZCHNI ZAWSZE W KIERUNKU PRZECIWNYM DO KIERUNKU OBROTU NARZĘDZIA.

W przeciwnym razie istnieje niebezpieczeństwo odbicia narzędzia. Urządzenie może zostać wypchnięte z rzazu.

Prowadź urządzenie po obrabianej powierzchni zawsze w stanie włączonym. Po zakończeniu obróbki unieś urządzenie znad obrabianego elementu i dopiero wtedy je wyłącz.

Podczas pracy trzymaj urządzenie zawsze pewnie oburącz. Zapewnij sobie stabilną postawę.

Aby uzyskać optymalne wyniki szlifowania, prowadź urządzenie równomiernie pod kątem 15° do 30° (między przedmiotem obrabianym a tarczą szlifierską) tam i z powrotem.

Podczas obrabiania powierzchni skośnych nie wolno mocno dociskać urządzenia do obrabianego przedmiotu. Gdy prędkość obrotowa mocno spada, zmniejsz siłę docisku, by umożliwiać bezpieczną i efektywną pracę. W przypadku nagłego całkowitego wyhamowania lub zablokowania urządzenia, należy natychmiast odłączyć urządzenie od sieci.

Odlączanie: Pracuj z umiarkowanym posuwem i nie dopuszczaj do przekoszenia tarczy tnącej.

Podczas pracy tarcze do zdzierania i tarcze tnące bardzo mocno się nagrzewają – przed ich dotknięciem odczekaj, aż całkowicie ostygną.

Nigdy nie używaj urządzenia do celów innych niż te, do których jest ono przeznaczone.

■ Przed włożeniem wtyku przewodu sieciowego do gniazda upewnij się, że urządzenie jest wyłączone.

■ W przypadku zagrożenia natychmiast wyciągnij wtyk sieciowy z gniazda zasilania. Dopilnuj, aby urządzenie i wtyk były łatwo dostępne, umożliwiając szybkie wyłączenie urządzenia w sytuacji awaryjnej.

Podczas przerw w pracy, przed wykonaniem wszelkich prac przy urządzeniu oraz gdy urządzenie nie jest używane, zawsze wyciągaj wtyk sieciowy z gniazda zasilania. Urządzenie musi być zawsze czyste, suche i niezabrudzone olejem ani smarem.

Zawsze zachowuj ostrożność! Zawsze koncentrzej się na tym, co robisz i postępuj rozsądnie. Nigdy nie używaj urządzenia, gdy masz trudności z koncentracją lub żle się czujesz.

OSTRZEŻENIE!

Należy zawsze nosić okulary ochronne.

OSTRZEŻENIE!

Należy zawsze nosić maskę przeciwpyłową.

Obstuga

Mocowanie/regulacja ostony ochronnej

OSTRZEŻENIE!

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

Przed przystąpieniem do jakichkolwiek czynności przy urządzeniu wyciągnij wtyk sieciowy z gniazda zasilania!

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

Zawsze używaj szlifierki kątowej z założoną ostoną ochronną ⑦. Ostona ochronna musi być pewnie zamocowana na szlifierce. Należy ją ustawić tak, by uzyskać maksymalny możliwy poziom bezpieczeństwa, tzn., by nieosłonięta od strony użytkownika pozostała jak najmniejsza część ściernicy. Ostona ochronna ⑦ powinna chronić użytkownika przed odłamkami i przypadkowym kontaktem ze ściernicą.

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

Ostona ochronna ⑦ powinna być zamontowana co najmniej pod tym samym kątem, jak dodatkowa rękojeść ⑥ (patrz rys. A). W przeciwnym razie istnieje ryzyko zranienia się tarczą do zdzierania lub tarczą tnącą.
Obróć ostonę ochronną ⑦ w żądane położenie (pozycja robocza). Zwróć przy tym uwagę, aby ustawić ostonę ⑦ w taki sposób, by mocowanie ołony ⑩ znalazło się na jednym z 5 wybrzuszeń ⑰ ostony ⑦ (patrz rys. E na rozkładanej okładce).
Zadbaj o to, aby mocowanie ostony 10 było mocno osadzone w danym wybrzuszeniu 17.

Montaż dodatkowej rękojeści

OSTROŻNIE!

▶ Ze względów bezpieczeństwa to urządzenie może być użytkowane tylko z dodatkową rękojeścią ⑥. Praca bez rękojeści dodatkowej stwarza ryzyko obrażeń. W zależności od sposobu pracy rękojeść dodatkową ⑥ można przykręcić z lewej lub z prawej strony bądź na głowicy urządzenia.

WSKAZÓWKA

Włożony do dodatkowej rękojeści ⑥ uchwyt narzędziowy ⑥a można tam pozostawić, lub według własnego uznania usunąć.

Montaż/wymiana tarczy do zdzierania/tarczy tnącej

Podczas wymiany tarczy tnącej/tarczy do zdzie- rania zawsze noś rękawice ochronne. Podczas pracy tarcze do zdzierania i tarcze tnące bardzo mocno się nagrzewają. Nie dotykaj tarczy przed jej ostygnięciem.

Przestrzegać wymiarów tarcz do zdzierania lub tarcz tnących. Średnica otworu musi pasować bez luzu do kołnierza mocującego. Nie stosować żadnych elementów redukcyjnych ani adapterów.

■ Sprawdź tarczę do zdzierania lub tarczę tnącą. Tarcza nie może być wilgotna, nie może też mieć żadnych pęknięć. W przeciwnym razie tarcza może ulec w trakcie pracy uszkodzeniu lub pęknięciu i spowodować obrażenia.

WSKAZÓWKA

▶ Stosuj wyłącznie niezanieczyszczone tarcze.

■ Stosuj wyłącznie narzędzia szlifierskie, których dopuszczalna prędkość obrotowa jest co najmniej taka, jak prędkość obrotowa biegu jałowego elektronarzędzia.

NIEBEZPIECZEŃSTWO OBRAŻEŃ! Przycisk blokady wrzeciona ⑪ wciskaj tylko wtedy, gdy wrzeciono mocujące ⑭ jest nieruchomo.

♦ Naciśnij przycisk blokady wrzeciona ⑪, by zablokować przekładnię.

♦ Odkręć nakrętkę mocującą 13 kluczem widetkowym 16 (patrz rys. C).
♦ Założ tarczę do zdzierania lub tarczę tnącą na kołnierz mocujący 15 tak, aby strona z opisem była skierowana do urządzenia.
♦ Następnie nakręć ponownie nakrętkę mocującą ⑬ na wrzeciono mocujące ⑭ stronę wypukta skierowaną do góry.

W przypadku cienkich tarcz szlifierskich (patrz rysunek 1)

Kołnierz nakrętki mocującej ⑬ jest skierowany do góry, aby umożliwiać należyte zamocowanie cienkiej ściernicy.

13 14 ≤ 3,2 mm 15

Rys. 1

♦ Naciśnij przycisk blokady wrzeciona ⑪, by zablokować przekładnię.
♦ Dokręć nakrętkę mocującą 13 kluczem widełkowym 16 do oporu.

W przypadku grubych tarcz szlifierskich (patrz rysunek 2)

13 14 > 3,2 mm 15

Rys. 2

Kołnierz nakrętki mocującej ⑬ jest skierowany do dołu, aby umożliwiać bezpieczne założenie tarczy szlifierskiej na wrzeciono mocujące ⑭.

◆ Zablokuj wrzeciono mocujące 14.

♦ Dokręć nakrętkę mocującą 13 kluczem widetkowym 16 w prawo.

WSKAZÓWKA

Jeżeli po wymianie tarcza ma niespokojny bieg lub wpada w drgania, tarczę należy natychmiast wymienić.

Ze względów bezpieczeństwa po wymianie tarczy wykonaj próbne uruchomienie elektronarzędzia na 60 sekund z maksymalną prędkością obrotową. Zwracaj uwagę na nietypowe odgłosy i iskrzenie.

♦ Sprawdź, czy wszystkie elementy mocujące są poprawnie zamontowane.

♦ Sprawdź, czy strzałka kierunku obrotów (o ile jest) na tarczy tnącej lub tarczy do zdzierania (również na diamentowej tarczy tnącej) i kierunek obrotów urządzenia (strzałka na głowicy urządzenia) są zgodne.

Włączanie i wyłączanie

Przed użyciem sprawdź zastosowane narzędzie. Musi ono być poprawnie zamontowane, nie może być uszkodzone ani wilgotne, nie może posiadać pęknięć i musi swobodnie się obracać. Wykonaj próbne uruchomienie przez 60 sekund. Nie używaj narzędzi, których bieg jest niespokojny lub które wpadają w drgania. Zwracaj uwagę na nietypowe odgłosy i iskrzenie. Następnie sprawdź, czy wszystkie elementy mocujące są poprawnie zamontowane.

WSKAZÓWKA

- Szlifierkę kątową włączaj zawsze przed kontaktem z materiałem i dopiero po włączeniu prowadź ją po obrabianej powierzchni.

Włączanie

◆ Wciśnij blokadę włącznika ③ (patrz rys. D).

♦ Następnie wciśnij włącznik/wyłącznik ②.

Wyłączanie

♦ Naciśnij ponownie przełącznik włącznik/wyłącznik ②.

Regulacja prędkości obrotowej

Ustaw pokrętło regulacji prędkości obrotowej ① na pozycji między 1 i 6.

Konserwacja i czyszczenie

OSTRZEŻENIE!NIEBEZPIECZEŃ-STWO OBRAŻEŃ! Przed rozpoczęciem jakichkolwiek prac przy urządzeniu wyłącz je oraz wyciągnij wtyk sieciowy z gniazda.

Do czyszczenia nie wolno używać żadnych ostrych przedmiotów. Do wnętrza obudowy nie może przedostać się żadna ciecz. W przeciwnym razie urządzenie może ulec uszkodzeniu.

Wymianę zapasowych szczotek węglowych 4 przez ostony szczotek węglowych 5 zlecaj wyłącznie w punkcie serwisowym lub w innym specjalistycznym warsztacie.

Pamiętaj o regularnym czyszczeniu urządzenia, najlepiej bezpośrednio po każdym użyciu.

Czyść obudowę suchą ściereczką – w żadnym przypadku nie używaj benzyny, rozpuszczalników ani innych środków do czyszczenia, które uszkadzają tworzywa sztuczne.

■ W celu starannego oczyszczenia urządzenia należy użyć odkurzacza.

■ Otwory wentylacyjne muszą być zawsze wolne od zanieczyszczeń.

■ Przywierający pył szlifierski usuwaj pędzlem.

WSKAZÓWKA

Niewymienione tutaj części zamienne (np. szczotki węglowe, przełączniki) można zamówić za pośrednictwem naszej infolinii serwisowej.

Utylizacja

Opakowanie składa się w całości z materiałów przyjaznych środowisku naturalnemu. Można je wyrzucić do właściwych pojemników na surowce wtórne.

Urządzeń elektrycznych nie wolno wyrzucać razem z odpadamidomowymi!

Zgodnie z dyrektywą europejską 2012/19/EU zużyte elektronarzędzia należy zbierać oddzielnie i poddawać procesowi odzysku z poszanowaniem zasad ochrony środowiska naturalnego.

Informacje na temat utylizacji zużyłego urządzenia można uzyskać w najbliższym urzędzie gminy lub miasta.

Opakowania należy utylizować w sposób przyjazny dla środowiska. Przestrzegaj oznaczeń na różnych materiałach opakowaniowych i w razie

potrzeby zutylizuj je zgodnie z zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób: 1–7: tworzywa sztuczne, 20-22: papier i tektura, 80-98: kompozyty.

Informacje na temat możliwości utylizacji wystużonego produktu można uzyskać w najbliższym urzędzie gminy lub miasta.

Produkt można poddać recyklingowi, podlega rozszerzonej odpowiedzialności producenta i jest zbierany w ramach systemu segregacji odpadów.

Gwarancja KompernaßHandelsGmbH

Szanowny Kliencie,

To urządzenie objęte jest 3-letnią gwarancją, licząc od daty zakupu. W przypadku wad tego produktu, masz gwarantowane ustawowo prawa w stosunku sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki gwarancji.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu. Należy zachować paragon. Jest on wymagany jako dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu produktu ujawni się w nim wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania nieodpłatnie naprawiony, wymieniony na nowy lub zostanie zwrócona jego cena. Warunkiem spełnienia tego świadczenia gwarancyjnego jest dostarczenie w trakcie tego trzyletniego okresu uszkodzonego urządzenia wraz z dowodem zakupu (paragonem) oraz krótkim opisem wady i daty jej wystąpienia.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz z powrotem naprawiony lub nowy produkt.

Okres gwarancji i ustawowe roszczenia gwarancyjne

Wykonanie ustugi gwarancyjnej nie przedłuża okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i wady wykryte w chwili zakupu należy zgłosić bezpośrednio po rozpakowaniu urządzenia. Po upływie okresu gwarancji wszelkie naprawy są wykonywane odpłatnie.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane i poddane przed wysytką skrupulatnej kontroli jakości.

Gwarancja obejmuje wady materiałowe lub produkcyjne. Niniejsza gwarancja nie obejmuje części produktu, podlegających normalnemu zużyciu, ani uszkodzeń części łatwo łamliwych, np. przełączników, lub części wykonanych ze szkła.

Niniejsza gwarancja traci swoją ważność, jeśli produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu zapewnienia prawidłowego stosowania produktu należy ściśle przestrzegać wszystkich instrukcji wymienionych w instrukcjach obsługi. Należy bezwzględnie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku domowego, a nie do zastosowań komercyjnych. Niewłaści we użytkowanie urządzenia, używanie go w sposób niezgodny z jego przeznaczeniem, użycie siły lub ingerencja w urządzenie, dokonywana poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.

Okres gwarancji nie ma zastosowania w następujących przypadkach

■ normalne zużycie pojemności baterii

■ komercyjne wykorzystanie produktu

■ uszkodzenie lub modyfikacja produktu przez klienta

■ nieprzestrzeganie przepisów bezpieczeństwa i konserwacji, błędy w obstudze

■ szkody spowodowane zjawiskami naturalnymi

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygotuj paragon fiskalny oraz numer artykułu (np. IAN 12345) jako dowód zakupu.

Numer artykułu można znaleźć na tabliczce znamionowej na produkcie, wygrawerowany na urządzeniu, zapisany na stronie tytułowej instrukcji obsługi (w dolnym lewym rogu) lub na naklejce z tytu bądź na spodzie urządzenia.

■ W przypadku wystąpienia błędów działania lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez e-mail.

Zarejestrowany jako wadliwy produkt możesz wtedy wraz z dołączonym dowodem zakupu (paragonem) oraz opisem i datą wystąpienia usterki wystać nieodpłatnie na przekazany wcześniej adres serwisu.

Na stronie www.lidl-service.com możesz pobrać te i wiele innych instrukcji, filmów o produktach oraz oprogramowanie instalacyjne.

Za pomocą tego kodu QR możesz

przejść bezpośrednio na stronę serwisu Lidl (www.lidl-service.com), gdzie możesz otworzyć instrukcję obsługi, wpisując numer artykułu (IAN) 123456.

WSKAZÓWKA

W przypadku narzędzi Parkside i Florabest prosimy przestać wyłącznie uszkodzony produkt bez akcesoriów (np. akumulatorów, wali- zek do przechowywania, narzędzi montażowych itp.).

Serwis

PL Serwis Polska

Tel.: [phone]

E-Mail: [e-mail]

IAN 314188_2001

Importer

Pamiętaj, że poniższy adres nie jest adresem serwisu. Skontaktuj się najpierw z odpowiednim punktem serwisowym.

Tłumaczenie oryginalnej deklaracji zgodności

Firma KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NIEMCY, oświadcza niniejszym, że produkt ten jest zgodny z następującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa (2006/42/EC)

Dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/EU)

Dyrektywa w sprawie stosowania substancji szkodliwych dla zdrowia (2011/65/EU)*

* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego i Rady z 8 czerwca 2011 w sprawie ograniczenia stosowania określonych substancji niebezpiecznych w urządzeniach elektrycznych i elektronicznych.

Zastosowane normy zharmonizowane

EN 60745-1:2009/A11:2010

EN 60745-2-3:2011/A13:2015

EN 55014-1:2017

EN 55014-1:2006/A2:2011

EN 55014-2:2015

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Oznaczenie typu maszyny: Szlifierka kątowa PWS 125 F5

Rok produkcji: 01-2020

Numer seryjny: IAN 314188_2001

Bochum, dnia 16.03.2020 r.

Sofingyuk

CE

Semi Uguzlu

- dyrektor ds. jakości -

Zastrzegamy sobie prawo do wprowadzania zmian technicznych w ramach procesu udoskonalania urządzenia.

Obsah

Úvod 84
