GEBRUIKSAANWIJZING PWS 125 F5 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

ÚHLOVÁ BRUSKA

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

Gebruik in overeenstemming met bestemming 52

Onderdelen 52

Inhoud van het pakket 53

Algemene veiligheidsvoorschriften voor elektrische gereedschappen ..... 5 3

1. Veiligheid op de werkplek 54
2. Elektrische veiligheid 54
3. Veiligheid van personen 54
4. Gebruik en behandeling van het elektrische gereedschap. 55
5. Service 55
   Veiligheidsvoorschriften voor alle toepassingen 56
   Terugslag en bijbehorende veiligheidsvoorschriften 57
   Bijzondere veiligheidsvoorschriften voor slijpen en doorslijpen 58
   Verdere bijzondere veiligheidsvoorschriften voor doorslijpen....58
   Toegestane accessoires....59
   Opbergen en onderhoud van aanbevolen hulpstukken 59
   Werkinstructies 59

Bediening 61

Beschermkap monteren/verstellen 61
Hulphandgreep monteren 61
Afbraam-/doorslijpschijf monteren/vervangen 61
In- en uitschakelen 62
Toerental instellen 62

Onderhoud en reiniging 63

Afvoeren 63

Garantie van Kompernaß Handels GmbH 64

Service 65

Importeur....65

Vertaling van de oorspronkelijke conformiteitsverklaring ....66

HAAKSE SLIJPER PWS 125 F5

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belang- rijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Het apparaat is geschikt voor het doorslijpen en afbramen van metalen, beton en tegels zonder gebruik van water. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeit uit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat is niet bestemd voor bedrijfsmatig of commercieel gebruik.

Toelichting bij de symbolen

	Lees de originele gebruiksaanwijzing en de veiligheidsvoorschriften voor- dat u het apparaat in gebruik neemt.
	Beschadigde doorslijp- of afbraam- schijven gebruiken is gevaarlijk en kan leiden tot ernstig letsel!
	Diameter van de schijf
	Haakse slijper
	Draag een veiligheidsbril!
	Draag gehoorbescherming!

	Draag veiligheidsschoenen!
	Draag veiligheidshandschoenen!
	Draag een stofmasker!
	Niet gebruiken voor nat slijpen
	Niet gebruiken voor het slijpen vanzijkanten
	Bestemd voor metaalslijpen

Onderdelen

① Regelwiel voor toerental
② Aan-/uitknop
3 Inschakelblokkering
4 Reservekoolborstels
5 Afdekplaatje koolborstels
6 Hulphandgreep
6a Gereedschapshouder voor pensleutel
7 Beschermkap
8 Montagering
9 Schroeven
10 Beschermkapborging
11 Asvergrendelknop
12 Schroefdraad (3x) voor hulphandgreep

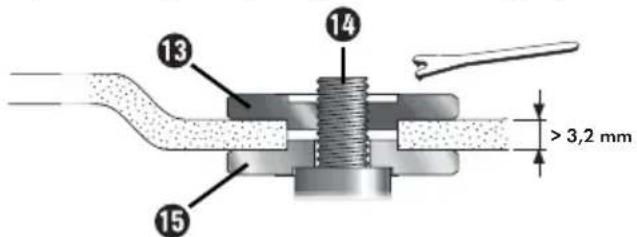

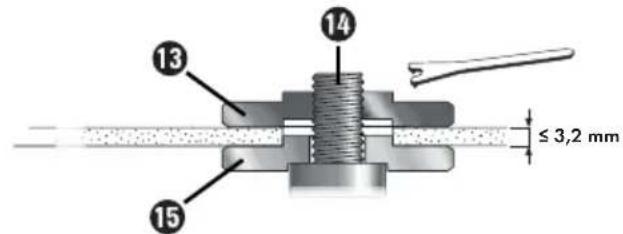

13 Spanmoer (zie afb. B)
14 As (zie afb. B)
15 Flens (zie afb. B)
16 Pensleutel (zie afb. C)
⑰ Uitstulpingen

Inhoud van het pakket

1 haakse slijper
1 hulphandgreep
1 beschermkap
1 pensleutel
1 doorslijpschijf
2 reservekoolborstels
1 gebruiksaanwijzing

Technische gegevens

Nominale spanning 230 V \~ 50 Hz

(wisselstroom)

Nominaal vermogen 1200 W

Nominaal toerental n 3000-12000 min

Schijfmaat ∅ 125 mm

Schroefdraad M14

Beschermingsklasse II ☐ (dubbel geïsoleerd)

Geluids- en trillingsgegevens

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:

Geluidsemissiewaarde

Geluidsdrukniveau L_PA = 91,6 dB (A)

Onzekerheid K= 3 dB

Geluidsvermogensniveau L_WA = 102,6 dB (A)

Onzekerheid K= 3 dB

Draag gehoorbescherming!

Totale trillingswaarde

Vlakschuren a_h,AG=10,129m/s^2

Onzekerheid K = 1,5 m/s ^2

OPMERKING

- De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap.

De vermelde totale trillingswaarden en trillingssemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.

⚠ WAARSCHUWING!

De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt.

▶ Probeer de belasting zo klein mogelijk te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).

Algemene veiligheids- voorschriften voor elek- trische gereedschappen

⚠ WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Het niet naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebruikte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet-verlichte werkomgeving kunnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevin-den. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichgaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.

d) Gebruik het netsnoer niet voor een ander gebruik dan het bedoelde gebruik, bijvoorbeeld om het elektrische gereedschap te dragen, om het op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan alleen verlengsnoeren die geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Persoonlijke beschermingsmiddelen dragen, zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.

d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Op die manier kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden.
g) Als het mogelijk is om stofafzuigings- en opvangvoorzieningen te installeren, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor voorziene elektrische gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact en/of verwijder de accu voordat u het apparaat instelt, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op wanneer het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.
e) Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen repareren voordat u het apparaat in gebruik neemt. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden.

Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

5. Service

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.
b) Laat de vervanging van de stekker of het netsnoer altijd over aan de fabrikant van het elektrische apparaat of aan zijn klantenservice. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor alle toepassingen

Gemeenschappelijke veiligheidsvoorschriften voor slijpen en doorslijpen

a) Dit elektrische gereedschap moet worden gebruikt als slijper en doorslijpmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de volgende aanwijzingen niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

b) Dit elektrische gereedschap is niet geschikt voor schuren met schuurpapier, werkzaamheden met staalborstels en polijsten. Gebruik waarvoor het elektrische gereedschap niet geschikt is, kan leiden tot gevaar en letsel.

c) Gebruik geen accessoires die niet speciaal door de fabrikant voor dit elektrische gereedschap zijn voorzien en aanbevolen. Het feit dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik.

d) Het toegestane toerental van het hulpstuk moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is vermeld. Accessoires die sneller draaien dan toegestaan, kunnen breken en worden weggeslingerd.

e) De buitendiameter en dikte van het hulpstuk moeten overeenkomen met de specificaties van uw elektrische gereedschap. Verkeerd bemeten hulpstukken kunnen niet voldoende worden afgeschermd of bestuurd.

f) Hulpstukken met schroefdraad dienen precies op de schroefdraad van de slijpas te passen. Bij hulpstukken die met een flens worden gemonteerd, dient de gatdiameter van het hulpstuk te passen op de asdiameter van de flens. Hulpstukken die niet exact op het elektrische gereedschap worden bevestigd, draaien ongelijkmatig, trillen hevig en kunnen leiden tot controleverlies.

g) Gebruik geen beschadigde hulpstukken. Controleer voor elk gebruik opzetgereedschappen zoals slijpschijven op splinters en barsten, afbraamschijven op barsten en (ernstige) slijtage, en staalborstels op losse of gebroken staaldraden. Als het elektrische gereedschap of het hulpstuk valt, dient u te controleren of het beschadigd is, of een onbeschadigd hulpstuk te gebruiken. Als u het hulpstuk hebt gecontroleerd en teruggeplaatst, dient u het apparaat een minuut lang op maximaal toerental te laten draaien, waarbij u ervoor zorgt dat iedereen, ook uzelf, buiten het vlak van het roterende hulpstuk blijft. Beschadigde hulpstukken breken meestal tijdens deze testperiode.

h) Draag persoonlijke beschermingsmiddelen. Gebruik al naar gelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Voor zover relevant draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u beschermt tegen kleine slijpen materiaaldeeltjes. De ogen moeten worden beschermd tegen rondvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij het gebruik van het gereedschap ontstaat. Als u lange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.

i) Let op dat anderen een veilige afstand tot uw werkomgeving houden. ledereen die de werkomgeving betreedt, moet persoonlijke beschermingsmiddelen dragen.

Afgebroken stukken van het werkstuk of gebroken hulpstukken kunnen worden weggeslingerd en verwondingen veroorzaken, ook buiten het directe werkgebied.

j) Pak het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het hulpstuk verborgen elektriciteitsleidingen of het stroomsnoer kan raken. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok veroorzaken.

k) Houd het snoer weg van roterende hulpstukken. Als u de controle verliest over het apparaat, kan het snoer worden doorgesneden of gegrepen en kan uw hand of arm in het roterende hulpstuk terechtkomen.
I) Leg het elektrische gereedschap nooit neer voordat het hulpstuk volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact komen met het vlak waarop het wordt neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap.
m) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het roterende hulpstuk worden gegrepen en het hulpstuk kan zich in uw lichaam boren.
n) Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke opeen-hoping van metaalstof kan elektrische gevaren veroorzaken.
o) Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen.
p) Gebruik geen hulpstukken die vloeibare koelstoffen nodig hebben. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.

Terugslag en bijbehorende veiligheidsvoorschriften

Een terugslag is een plotselinge reactie door een hulpstuk dat blijft haken of blokkeert, zoals een slijpschijf, slijpplaat, staalborstel enz. Het vasthaken of blokkeren zorgt ervoor dat het roterende hulpstuk abrupt stopt. Daardoor schiet het elektrische gereedschap op het blokkeerpunt weg, tegen de draairichting van het hulpstuk in.

Als bijv. een slijpschijf in het werkstuk blijft haken of wordt belemmerd, kan de in het werkstuk snijdende rand van de slijpschijf vastlopen, waardoor de slijpschijf losbreekt of een terugslag veroorzaakt. De slijpschijf draait dan naar de gebruiker toe of van hem weg, al naargelang de draairichting van de schijf op het blokkeerpunt. Hierbij kan de slijpschijf ook breken.

Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om een zo groot mogelijke controle te hebben over terugslagkrachten of reactie-momenten wanneer het apparaat op volle toeren draait. Degene die de machine bedient kan door passende veiligheidsmaatregelen de terugslag- en reactiekrachten beheersen.
b) Breng uw hand nooit in de buurt van roterende hulpstukken. De schijf kan bij een terugslag over uw hand bewegen.
c) Vermijd met uw lichaam de zone waarin het elektrische gereedschap wegschiet bij een terugslag. Door de terugslag schiet het elektrische gereedschap in de tegengestelde richting van de draaibeweging van de doorslijpschijf op het blokkeerpunt.
d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat het hulpstuk uit het werkstuk terugslaat en vastloopt. Het roterende opzetgereedschap heeft de neiging vast te lopen bij hoeken, scherpe randen of wanneer het afketst. Dit veroorzaakt verlies aan controle of een terugslag.
e) Gebruik geen kettingzaagblad of getand zaagblad. Dergelijke opzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het persluchtgereedschap.

Bijzondere veiligheidsvoorschriften voor slijpen en doorslijpen

a) Gebruik uitsluitend de voor uw elektrische gereedschap toegestane slijpmiddelen en de voor deze slijpmiddelen bestemde beschermkap. Slijpmiddelen die niet bedoeld zijn voor het elektrische gereedschap, kunnen niet voldoende worden afgeschermd en zijn onveilig.

b) Gekropte slijpschijven moeten zodanig worden gemonteerd, dat het slijpvlak niet uitsteekt over de rand van de beschermkap. Een ondeskundig gemonteerde slijpschijf, die over de rand van de beschermkap uitsteekt, kan niet afdoende worden afgeschermd.

c) De beschermkap moet veilig zijn aangebracht op het elektrische gereedschap en voor een maximale veiligheid zodanig ingesteld zijn, dat een zo klein mogelijk deel van de slijpschijf onbeschermd naar de gebruiker gericht is. De beschermkap moet de gebruiker beschermen tegen afbrekend materiaal, toeval- lig contact met de slijpschijf en vonken die de kleding kunnen doen ontbranden.

d) Slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor het doorslijpen van materiaal met de rand van de schijf. Door zijdelingse krachtinwerking op deze doorslijpschijven kunnen ze breken.

e) Gebruik altijd onbeschadigde spanflenzen van de juiste grootte en vorm voor de door u gekozen doorslijpschijf. Geschikte flenzen steunen de slijpschijf en beperken zo het risico van breken van de slijpschijf. Flenzen voor doorslijpschijven kunnen verschillend zijn van de flenzen voor andere slijpschijven.

f) Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn niet ontworpen voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Verdere bijzondere veiligheids- voorschriften voor doorslijpen

a) Voorkom dat de doorslijpschijf blokkeert of dat er te hard op wordt gedrukt. Snijd niet te diep. Overbelasting van de doorslijpschijf verhoogt de kans op kantelen of blokkeren en dus de mogelijkheid van een terugslag of een breuk van de slijpschijf.

b) Mijd de zone voor en achter de roterende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in geval van een terugslag het elektrische gereedschap met de roterende schijf direct naar u toe schieten.

b) Als de doorslijpschijf vastloopt of als u het werk onderbreekt, schakel dan het apparaat uit en houd het stil tot de schijf stil staat. Probeer nooit de nog draaiende doorslijpschijf uit de snede te trekken, anders kan een terugslag optreden. Zoek en verwijder de oorzaak van het vastklemmen.

d) Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken, alvorens voorzichtig verder te gaan met het snijden. Anders kan de schijf zich vasthaken, uit het werkstuk schieten of een terugslag veroorzaken.

e) Ondersteun platen of grote werkstukken om het risico op een terugslag door een vastgelopen doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden worden ondersteund, zowel in de buurt van de doorslijpschijf als aan de rand.

f) Wees bijzonder voorzichtig bij "invalsnedes" in bestaande wanden of andere niet goed zichtbare plaatsen. De invallende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Toegestane accessoires

	Max. diameter (mm)	Max. dikte (mm)	Schroefdraad (mm)	Toerental ( min^-1 )	Omwentelingssnelheid (m/s)	Gereedschap	Beschermkap
Doorslijpschijven 125 3 M14 6500 80 Pensleutel Ja
Afbraamschijven 125 6 M14 6500 80 Pensleutel Ja

Opbergen en onderhoud van aanbevolenhulpstukken

■ Schuurgereedschappen moeten voorzichtig worden behandeld en vervoerd.
■ Slijpgereedschappen moeten zodanig worden bewaard dat ze niet worden blootgesteld aan mechanische beschadigingen of omgevingsinvloeden (bijv. vocht).

Werkinstructies

OPMERKING

▶ Slijpschijven mogen alleen worden gebruikt voor de aanbevolen toepassingen. Anders kunnen ze breken, beschadigd worden en verwondingen veroorzaken.

Afbramen

Gebruik nooit doorslijpschijven voor het afbramen!

■ Beweeg de haakse slijper met gematigde druk heen en weer over het werkstuk.
■ Beweeg bij zacht materiaal de afbraamschijf in een vlakke hoek over het werkstuk, bij hard materiaal in een iets steilere hoek.

Doorslijpen

Gebruik nooit afbraamschijven voor het doorslijpen!

- Gebruik alleen gekeurde vezelversterkte doorslijp- of slijpschijven die zijn toegelaten voor een omwentelingssnelheid van minstens 80 m/s.

⚠️ VOORZICHTIG!

- Het slijpgereedschap draait nog verder nadat het is uitgeschakeld. Rem het niet af door zijdelingse tegendruk uit te oefenen.

Zet het werkstuk vast. Gebruik lijmklemmen/ een bankschroef om het werkstuk vast te zetten. Het blijft dan beter op zijn plaats dan wanneer u het met de hand vasthoudt.

■ Schakel het apparaat altijd uit voordat u het neerlegt en wacht tot het apparaat tot stilstand is gekomen.

Ontgrendel bij een stroomstoring of wanneer de stekker wordt uitgetrokken, meteen de aan-/uitknop. Zet hem op de stand UIT. Hierdoor wordt voorkomen dat het apparaat ongecontroleerd opnieuw start.

■ Gebruik het apparaat alleen voor droog (door-)slijpen.

■ De hulphandgreep ⑥ moet bij alle werkzaamheden op het apparaat gemonteerd zijn.

■ Asbesthoudend materiaal mag niet worden bewerkt. Asbest is kankerverwekkend.

▶ Bij tegenovergestelde richting bestaat het risico op een terugslag. Het apparaat kan uit de snede worden geduwd.

Beweeg het apparaat altijd ingeschakeld tegen het werkstuk. Til het apparaat na de bewerking van het werkstuk op en schakel het pas dan uit.

■ Houd het apparaat tijdens de werkzaamheden altijd met beide handen vast. Zorg ervoor dat u stevig staat.

■ Voor het beste slijpresultaat beweegt u het apparaat gelijkmatig in een hoek van 15° tot 30° (tussen slijpschijf en werkstuk) op het werkstuk heen en weer.

Bij het bewerken van schuine oppervlakken mag het apparaat niet met grote kracht op het werkstuk worden geduwd. Als het toe- rental sterk afneemt, moet u de aandrukkracht beperken, zodat u veilig en efficiënt kunt wer- ken. Als het apparaat plotseling volledig remt of blokkeert, moet de elektrische stroom meteen worden uitgeschakeld.

■ Loskoppelen: werk met matige voorwaartse beweging en kantel de doorslijpschijf niet.

- Afbraam- en doorslijpschijven worden zeer heet tijdens het werken; laat ze volledig af- koelen alvorens ze aan te raken.

- Gebruik het apparaat nooit voor doeleinden waarvoor het niet bestemd is.

■ Let er altijd op dat het apparaat is uitgeschakeld, alvorens de stekker in het stopcontact te steken.

■ Trek bij gevaar direct de stekker uit het stopcontact. Zorg ervoor dat het apparaat en de stekker goed toegankelijk zijn en in geval van nood probleemloos bereikbaar zijn.

Haal tijdens pauzes, voor alle werkzaamheden aan het apparaat en als het apparaat niet wordt gebruikt, de stekker uit het stopcontact. Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn.

Blijf altijd alert! Let altijd op wat u doet en gebruik uw gezond verstand. Gebruik het apparaat in geen geval wanneer u niet gecon-centreerd bent of als u zich onwel voelt.

⚠ WAARSCHUWING! Draag altijd een veiligheidsbril.

⚠ WAARSCHUWING! Draag altijd een stofmasker.

Bediening

▶ Trek voorafgaand aan alle werkzaamheden aan het apparaat de stekker uit het stopcontact!

LETSELGEVAAR!

- Gebruik de haakse slijper altijd met de beschermkap ⑦. De beschermkap moet stevig worden vastgezet op de haakse slijper. Bevestig de kap zodanig dat een maximum aan veiligheid wordt bereikt, m.a.w. dat het kleinst mogelijke deel van de slijpschijf onbeschermd naar de gebruiker gericht is. De beschermkap ⑦ moet de gebruiker beschermen tegen afbrekend materiaal en toevallig contact met de slijpschijf.

LETSELGEVAAR!

Zorg dat de beschermkap ⑦ altijd onder dezelfde hoek als de hulphandgreep ⑥ wordt gemonteerd (zie afb. A). Anders kunt u zich verwonden aan de slijpschijf of afbraamschijf.

Draai de beschermkap ⑦ in de vereiste stand (werkpositie). Let er daarbij op dat de beschermkap ⑦ zodanig wordt geplaatst dat de beschermkapborging ⑩ boven een van de 5 uitstulpingen ⑰ van de beschermkap ⑦ ligt (zie afb. E van de uitvouwpagina).

Let er daarbij op dat de beschermkapborging 10 goed vastzit in de betreffende uitstulping 17.

Hulphandgreep monteren

VOORZICHTIG!

- Om veiligheidsredenen mag dit apparaat alleen met de hulphandgreep ⑥ worden gebruikt. Anders bestaat er gevaar voor letsel. De hulphandgreep ⑥ kan al naargelang de werkwijze links, rechts of boven op de kop van het apparaat worden vastgeschroefd.

OPMERKING

U kunt de in de hulphandgreep 6 geplaatste gereedschapshouder 6a daar laten of desgewenst verwijderen.

Afbraam-/doorslijpschijf monteren/vervangen

Draag bij vervanging van afbraam-/doorslijpschijven altijd veiligheidshandschoenen.

Afbraam- en doorslijpschijven worden zeer heet bij werkzaamheden. Raak ze pas aan als ze helemaal afgekoeld zijn.

Neem de afmetingen van de afbraam-/doorslijpschijven in acht. De gatdiameter moet zonder speling op de flens passen. Gebruik geen verloopringen of adapters.

■ Controleer de afbraam- of doorslijpschijf. De schijf mag niet beschadigd of vochtig zijn of barsten vertonen. Als dat wel het geval is, kunnen ze breken en verwondingen veroorzaken.

OPMERKING

▶ Gebruik uitsluitend schone schijven.

- Gebruik alleen schijven en borstels waarvan het toegelaten toerental minstens zo hoog is als het op het typeplaatje van het elektrische gereedschap aangegeven toerental.

LETSELGEVAAR! Gebruik de asvergrendelknop ⑪ alleen wanneer de as ⑭ stilstaat.

Druk op de asvergrendelknop ⑪ om de aandrijving te blokkeren.

Maak de spanmoer 13 los met de pensleutel 16 (zie afb. C).

Zet de afbraam- of doorslijpschijf met de bedrukte kant naar het apparaat op de flens 15.
Plaats vervolgens de spanmoer 13 met de verhoogde kant naar boven weer op de as 14.

Bij dunne slijpschijven (zie afbeelding 1)

De rand van de spanmoer 13 wijst omhoog, zodat een dunne slijpschijf stevig vastgezet kan worden.

13 14 ≤ 3,2 mm 15

Afb. 1

Druk op de asvergrendelknop ⑪ om de aan- drijving te blokkeren.
♦ Draai de spanmoer 13 weer vast met de pensleutel 16.

Bij dikke slijpschijven (zie afbeelding 2)

13 14 15 > 3,2 mm

Afb. 2

De rand van de spanmoer 13 wijst omlaag, zodat de dikke slijpschijf stevig op de as 14 kan worden vastgezet.

Draai de spanmoer 13 met de wijzers van de klok mee vast met de pensleutel 16.

OPMERKING

▶ Als de schijf na de vervanging onregelmatig draait of trilt, moet deze schijf meteen weer worden vervangen.

Laat het apparaat na een vervanging van de schijf voor de zekerheid 60 seconden op het hoogste toerental draaien. Let op ongewone geluiden en vonkvorming.
- Controleer of alle bevestigingsonderdelen correct zijn aangebracht.
Zorg ervoor dat de draairichtingspijl (indien aanwezig) op de doorslijp-, of afbraamschijf (ook bij diamant-doorslijpschijven) en de draairichting van het apparaat (draairichtingspijl op de kop van het apparaat) overeenstemmen.

In- en uitschakelen

Controleer het gemonteerde hulpstuk voor gebruik. Het moet perfect gemonteerd zijn, mag niet beschadigd of vochtig zijn of barsten vertonen en moet vrij draaien. Voer een testrun uit die 60 seconden duurt. Gebruik geen vervormde of vibrerende gereedschappen. Let op ongewone geluiden en vonkvorming. Controleer daarna of alle bevestigingsonderdelen correct zijn aangebracht.

OPMERKING

Zet de haakse slijper altijd aan voordat deze contact maakt met het materiaal en plaats het apparaat pas daarna op het werkstuk.

Inschakelen

Druk op de inschakelblokkering ③ (zie afb. D).
Druk daarna op de aan-/uitknop ②.

Uitschakelen

Druk nogmaals op de aan-/uitknop ②.

Toerental instellen

Zet het toerental-regelwiel ① op een stand tussen 1 en 6.

Onderhoud en reiniging

WAARSCHUWING!LETSELGEVAAR! Schakel voorafgaand aan alle werk- zaamheden aan het apparaat het apparaat uit en haal de stekker uit het stopcontact.

- Gebruik geen scherpe voorwerpen om het apparaat schoon te maken. Er mogen geen vloeistoffen binnendringen in het apparaat. Anders kan het apparaat beschadigd raken.

Laat de koolborstels ④ via de afdekplaatjes van de koolborstels ⑤ uitsluitend vervangen door het servicepunt of een erkende speciaalzaak.

■ Maak het apparaat regelmatig schoon, bij voorkeur steeds meteen na de werkzaamheden.

■ Reinig de behuizing met een droge doek. Gebruik in geen geval benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.

■ Voor een grondige reiniging van het apparaat hebt u een stofzuiger nodig.

■ Ventilatieopeningen moeten altijd vrij zijn.

■ Verwijder vastzittend schuurstof met een kwastje.

OPMERKING

Niet-vermelde vervangingsonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze service-hotline.

Afvoeren

De verpakking bestaat uit milieuvriendelijke materialen. De verpakking kan in de plaatselijke kringloopcontainers worden gedeponeerd.

Deponeer elektrische apparaten niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU moet afgedankt elektrisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijke wijze worden gerecycled.

Informatie over het afvoeren van het afgedankte apparaat krijgt u bij uw gemeentereinigingsdienst.

Voer de verpakking af overeenkomstig de milieuvoorschriften.

Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet-materialen.

Meer informatie over het afvoeren van het afgedankte product kunt u inwinnen bij de gemeentereiniging.

Het product is recycleerbaar; er is een uitgebreide producentenverantwoordelijkheid op van toepassing en het afval wordt gescheiden ingezameld.

Garantie van KompernaßHandelsGmbH

Geachte klant,

U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Garantieperiode geldt niet bij

■ normale afname van de accucapaciteit

■ commercieel/bedrijfsmatig gebruik van het product

■ beschadiging of modificatie van het product door de klant

■ niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten

■ schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoopbewijs bij de hand.

■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.

Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.

■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, product-video's en installatiesoftware downloaden.

Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen.

OPMERKING

Bij gereedschap van Parkside en Florabest: retourneer a.u.b. uitsluitend het defecte artikel zonder accessoires (bijv. accu, opbergkoffer, montagegereedschap, enz.).

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.

Neem eerst contact op met het opgegeven service- adres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 60745-1:2009/A11:2010

EN 60745-2-3:2011/A13:2015

EN 55014-1:2017

EN 55014-1:2006/A2:2011

EN 55014-2:2015

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typeaanduiding van het apparaat: Haakse slijper PWS 125 F5

Productiejaar: 01-2020

Serienummer: IAN 314188_2001

Bochum, 16-03-2020

Sofingyuk

CE

Semi Uguzlu

- Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.

Spis treści

W step 68

Stand van de informatie · Stan informacji · Stav informaci · Stav informaci

04/2020 Ident.-No.: PWS125F5-032020-1

IAN 314188_2001
