GEBRUIKSAANWIJZING PWSA 20Li B3 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

AKU UHLOVÁ BRUSKA

Vouw vór het lezen de beiden paging's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 63

Procedure en cas de garantie

Procedure en cas de garantie

Gebruik in overeenstemming met de bestemming 64
Onderdelen 64
Inhoud van het pakket 65
Technische gegevens 65

Algemene veiligheidsvoorschriften voor elektrische gereedschappen . . . . 66

1. Veiligheid op de werkplek 66
   2.Elektrischeveiligheid 66
2. Veiligheid van personen 66
3. Gebruik en behandeling van het elektrische gereedschap 67
4. Gebruik en behandeling van het accugereedschap 68
5. Service 68

Veiligheidsvoorschriften voor alle toepassingen 68

Terugslag en bijbehorende veiligheidsvoorschriften 70
Bijzondere veiligheidsvoorschriften voor slijpen en doorslijpen 70
Verdere bijzondere verilgheidsvoorschriften voor doorslijpen 71
Veiligheidsvoorschriften voor opladers 71
Toegestane accessoires 72
Opbergen en onderhoud van aanbevolen hulpstukken 72
Werkinstructies 73

Vóör de ingebruikname 74

Accupack opladen (zie afb. A) 74
Accupack in het apparaat plaatsen/uit het apparaat nemen 74
Toestand van de accu controleren 74
Beschermkap verstellen 75
Hulphandgreep monteren 75

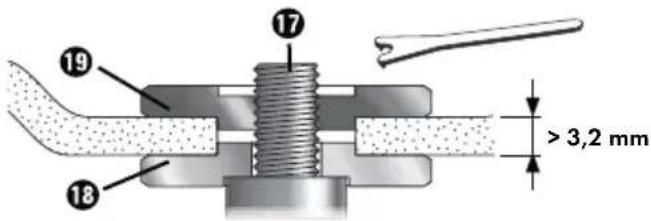

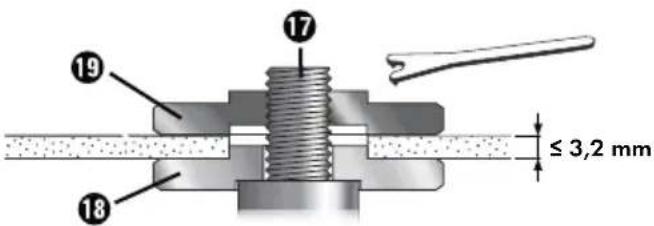

Afbraam-/doorsliipschijf monteren/verwisselen 75

Ingebruikname 76

In-/uitschakelen 76
Toerental instellen 76

Onderhoud en reiniging 76

Afvoeren 77

Garantie van KompernaB Handels GmbH 77

Service 79

Importeur 79

Vertaling van de oorspronkelijke conformiteitsverklaring 80

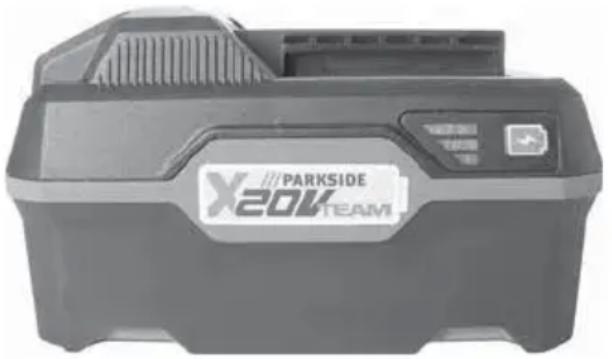

Vervangende accu bestellen 81

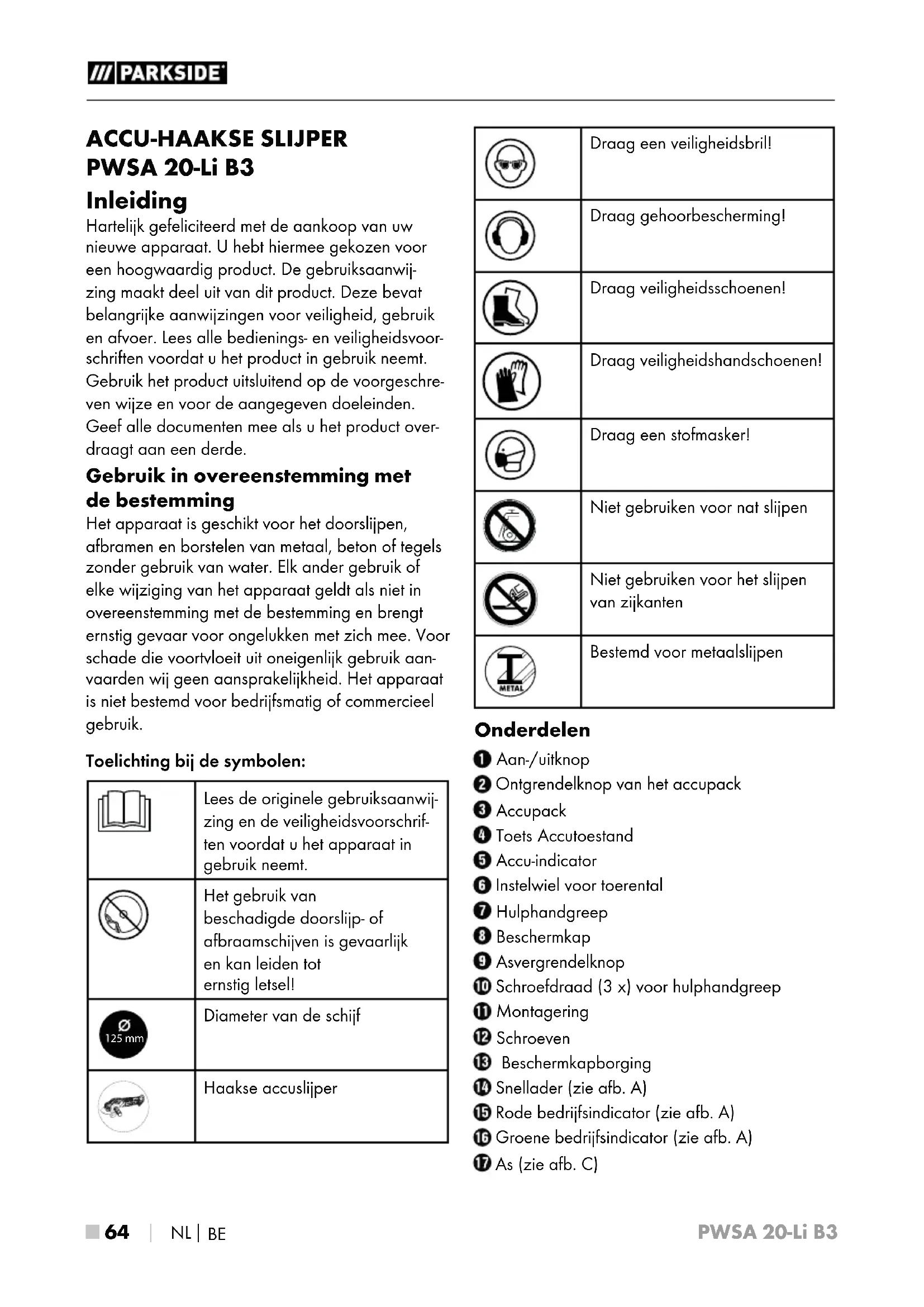

Hartelijk gefeliciteerd met de aankoop van uw neue apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor verilighed, gebruik en afvoer. Lees alle bedienings- en veriligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met de bestemming

Het apparaat is geschikt voor het doorelijpen, afbramen en borstelen van metaal, beton of tegels zonder gebruik van water. Elk ander gebruik of elke wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeituit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat is Niet bestemd voor bedrijfsmatig of commercieel gebruik.

Toelichting bij de symbolen:

	Lees de originele gebruiksaanwij- zing en de veiligheidsvoorschrif- ten voordat u het apparaat in gebruik neemt.
	Het gebruik van beschadigde doorslijp- of afbraamschijven is gevaarlijk en kan leiden tot ernstig letsell!
125 mm	Diameter van de schijf
	Haakse accuslijper

	Draag een verilgheidsbrill!
	Draag gehoorbescherming!
	Draag verilgheidsschoenen!
	Draag verilgheidshandschoenen!
	Draag een stofmasker!
	Niet gebruiken voor nat slijpen
	Niet gebruiken voor het slijpen van zijkanten
T METAL	Bestemd voor metaalslijpen

Onderdelen

Aan/uitknop
Ontgrendelknop van het occupapck
3 Accupack
4 Toets Accutoestand
Accu-indicator
6 Instelwiel voor toerental
Hulphandgreep
8 Beschemkap
Asvergrendelknop
10 Schroefdraad (3 x) voor hulphandgreep
Montagering
12 Schroeven
13 Beschermkapborging
1 Snellader (zie afb. A)
15 Rode bedrijfsindicator (zie afb. A)
Groene bedrijsindicator (zie afb. A)
As (zie afb. C)

18 Flens (zie afb. C)
19 Spanmoer (zie afb. C)
20 Pensleutel(zie afb. D)
Uitstulpingen

Inhoud van het pakket

1 accu-haakse slijper
1 accu-snellader
1 accupack
1 hulphandgreep
1 beschemkap (gemonteerd)
1 pensleutel
1 doorsliipschijf (gemonteerd)
1 gebruiksaanwijzing

Technische gegevens

Accu-haakse slijper: PWSA 20-Li B3

Nominate spanning: 20V = - (gelijkstroom)

Nominal toerental: n 2500-10000/min

Schijfmaat: 125mm

Schroefdraad: M14

Accu: PAP 20 A3

Type: LITHIUM-ION
Nominate spanning: 20 V = (gelijkstroom)
Capaciteit: 4 Ah
Cellen: 10

Snellader:PLG20A3

INGANG/Input:

Nominate spanning: 21,5 V = (gelijkstroom)

Nominale stroom: 4,5 A

Oplaadduur: ca. 60 min

Beschermingsklasse: II/ (dubbel geisoleerd)

Geluids- en trillingsgegevens:

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsemissiewaarde:

Geluidsdrukniveaua: L_PA = 83 ~dB(A)

Onzekerheid: K= 3 dB

Geluidsvermögensniveau: L_WA = 94 dB (A)

Onzekerheid: K= 3 dB

Draag gehoorbescherming!

Totale trillingswaarde:

Oppervakteslijpen

hoofdhandgreep: a_h,AG = 2,698 ~m / s^2

Onzekerheid: K = 1,5m / s^2

Oppervlakteslijpen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een geharmoniseerde meetprocedure en kan worden gebruikt om apparaten met elkaar te vergelijk-ken. De vermelde trillingsemissiewaarde kan ook worden gebruikt voor een Voorlopige beoordeling van de bloatstelling.

WAARSCHUWING!

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gezallen hoger� dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wonneer het elektrische gereedschap regelmatin op een dergelijk manier worden gebruikt. Probeer de belasting door trillingen zo laag möglich te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijfscylclus (bijvoorbeeld perioden waarin het gereedschap isuitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheidsvoorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle verilgheidsvoorschriften en aanwij- zingen. Het Niet naleven van de verilgheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letselveroorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebrukte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een nicht-verlichte werkomgeving konnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vonken af die stof of dampen+kunnendoen ontvlammen.
c) Houd kinderen en andere Personen uit de buurtijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparatuskuten verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelksten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparatusbinnendringt, bestaat er een verhoogde kans op een elektrische schok.
d) Gebruik het snoer Niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.
e) Wonneer u buitenhuis met elektrisch gereedschap werkt, gebruik dan alleen verlengsnoeren die geschikt zich voor gebruik buitenhuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenhuis, vermindert het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemmingsmiddelen en altijd een veiligheidsbril. Persoonlijke beschemmingsmiddelen dragen, zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naargelang het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uit geschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt.

Als u bij het dragen van het elektrische gereed-schap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.

d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan-zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kurz u het elektrische gereedschap in onverwachte situatives beter controleren.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of haren hunnen door bewegende onderdelen gegrepen worden.

g) Als het möglichk is om stofafzugings- en stofopvangvoorzieningen te installereren, zorg er dan voor dat deze zijn aangesloten en correct worden gezruikt. Het gebruik van een stofafzuiig kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het waarvoortoorziene elektrische gereedschap. Met een passend elektrisch gereedschap werkt u beter en veilig in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waar- van de aan-/uitknop defect is. Elektrisch gereed-schap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact en/of verwijder de accu voordat u het apparaat instelt, accessoires verwisselt of het apparaat wegegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld worden ingeschakeld.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op wonneer het Niet in gebruik is. Zorg ervoor dat het apparaat Niet worden gebruikt door Personen die hiermee Niet vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.

e) Onderhoud elektrisch gereedschap zorgvuldig. Controller of bewegende onderdelenaar behoren werken en nicht klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zich dat daardoor de werkung van het elektrische gereedschap nadelig worden beinvloed. Laat beschadigde onderdelen repareren voordatu het apparaat in gebruik neemt. Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd snijgereedschappen scherp en schoon. Met zorg onderhonden snijgereedschappen met scherpe snijkanten lopen minder vaak vasten zichn gemakkelijk te sturen.

g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd waar bij rekening met de werkomstandigheden en de te verrichten werkzaamheden.

Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accuuitsuitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gezruikt.
b) Gebruik alleen de waarvoort bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandegevaar leiden.
c) Houd een Niet-gebruekte accu ut de buurt van niedjes, munten, sleutels, spijkers, schroeven of andere keine metalen voorwerpen die een overbrugging van de contacten+kennen veroorzaken. Kortsluiting:tussen de accucontacten kan verbrandingen of brand tot gevola hebben.
d) Bij onjuist gezbruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.

Veiligheidsvoorschriften voor alle toepassingen

Gemeenschappelijkke verilgheidsvoorschriften voor slijpen en doorslijpen:

a) Dit elektrische gereedschap moet worden gelebrukt als slijper en doorslijpmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de volgende aanwijzingen Niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg haben.
b) Dit elektrische gereedschap is nicht geschickt voor schuren met schuurpapier, werkzaamheden met staalborstels en polijsten. Gebruik waarvoort het elektrische gereedschap Niet geschicht is, kan leiden tot gevaar en letsel.
c) Gebruik geen accessoires die nicht special door de fabrikant voor dit elektrische gereed-schap zichen voorzien en aanbevolen. Het feit dat accessoires op uw elektrische gereedschap hunnen worden bevestigd, garandeert nog geen veilig gebruik.
d) Het toegestane toerental van het hulpstuk AR!要去 minstens even hoog zijn als het maxi-male toerental dat op het elektrische gereed-schap is vermeld. Accessoires die sneller draai-en dan toegestaan, hunnen breken waar bij brokstkukken worden weggeslingerd.
e] De buitendiameter en dikte van het hulpstuk要去en overeenkomen met de specificaties van uw elektrische gereedschap. Verkeerd bemeten hulpstukken konnen Niet voldoende worden afgeschermd of gecontroleerd.
f) Hulpstukken met schroefdraad dienen precies op de schroefdraad van de slijpas te passen. Bij hulpstukken die met een flens worden gemonteerd, dient de gatdiameter van het hulpstuk te passen op de asdiameter van de flens. Hulpstukken die nicht exact op het elektrische gereedschap worden bevestigd, draaien ongelijkmatig,/TRillen hevig en kuren leiden tot controverlies.

VOORZICHTIG! EXPLOSIEG Laad nicht-oplaadbare accu's nooit op.

erm de accu gegenitte, bijv. ook gegen continu zonlicht, vuur, water en vocht.

a) Laat uw elektrische gereedschap alleen dooregkalificeerde vakmensen en uitsluitend met originele onderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

g) Gebruik geen beschadigde hulpstukken. Controller voor elk gebruik hulpstukken zoals slijpschijven op splinters en barsten, afbraamschijven op barsten en (ernstige) slijtage, en staalborstels op losese of gebroeken staaldraen. Als het elektrische gereedschap of het hulpstuk valt, dient u te controleren of het beschadigd is, of een onbeschadigd hulpstuk te gebruiken. Als u het hulpstuk heb gecontrolerd en teruggeplaats, dient u het apparaat een minuut lang op maximaal toerental te latent draaien, waar bij u ervoor zorgt dat iedereen, ook uzelf, buiten het vlak van het roterende hulpstuk blijft. Beschadigde hulpstukken breken meestal tijdens deze testperiode.

h) Draag persoonlijke beschemmingsmiddelen. Gebruik alaar gelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Indien relevant draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u beschermt gegenkleine slijp-en materi aaldeeltjes.Ogen moeten worden beschermd gegen rondvliegende deeltjes, die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij het gebruik van het gereedschap ontstaat. Als u Iange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.

i) Let op dat anderen een veilige afstand tot uw werkomgeving houden. Ledereen die de werkomgeving betreedt, moet persoonlijke beschemmingsmiddelen dragen.

Afgebrozen stukken van het werkstuk of gebroken hulpstukken konnen worden weggeslingererd en verwondingen veroorzaken, ook buiten het directe werkgebied.

j) Pak het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het hulpstuk verborgen elektriciteitsleidingen kan raken.

Bij contact met een leiding waar spanning op staat, hunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben.

k) Houd het snoer weg van roterende hulpstukken. Als u de controle verliest over het apparaat, kan het snoer worden doorgesneden of gegren en kan uw hand of arm in het roterende hulpstuk terechtkommen.

I) Leg het elektrische gereedschap nooit neer voordat het hulpstuk volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact komen met het vlak waarop het worden neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap.

m) Laat het elektrische gereedschap nicht draaien terwijl u het draagt. Uw kleding kan door toevellig contact met het roterende hulpstuk worden gegren en het hulpstuk kan zich in uw lichaam boren.

n) Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke openhoping van metaalstof kan elektrische gevarenveroorzaken.

o) Gebruik het elektrische gereedschap nicht in de buurt van brandbare materialen. Vonken kuren deze materialen doeon ontvlammen.

p) Gebruik geen hulpstukken die vloeibare koelstoffen nodig hebben. Het gebruik van water of andere vloeibare koelstoffen kan leiden tot een elektrische schok.

Terugslag en bijbehorende veiligheidsvoorschriften

Een terugslag is een plotselinge reactie door een hulpstuk dat blijft haken of blokkeert, zoals een slijpschijf, slijpstaat, staalborstel enz. Het vasthaken of blokkeren zorgt ervoor dat het roterende hulpstuk abrupt stopt. Daardoor schiet het elektrische gereedschap op het blokkeerpunt weg, gegen de draairichting van het hulpstuk in.

Als bijv. een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de Kant van de slijpschijf die in het werkstuk verzinkt vast komen te zitten, waardoor de slijpschijf losbreekt of er een terugslag veroorzaakt worden. De slijpschijf draait dan maar de gebruiker toe of van hem weg, al naargelang de draairichting van de schijf aan het blokkeerpunt. Hierbij hunnen slijpschijven ook breken.

Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik alteid de extra handgreep, indien aanwezig, om een zo groot möglichke controle te hebben over terugslagkrachten of reactiemomenten wonneer het apparaat op volle toeren draait. De bediener kan door passende veiligheidsmaatregelen de terugslagen reactiekrachten beheersen.

b) Breng uw hand nooit in de buurt van roterende hulpstukken. Het hulpstuk kan bij een terug-slag uw hand raken.

c) Vermijd met uw lichaam de zone waarin het elektrische gereedschap wegschiet bij een terugslag. Door de terugslag schiet het elektrische gereedschap in de tegengestelde richting van de draaibeweging van de slijpschijf op het blokkeerpunt.

d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat het hulpstuk uithet werkstuk terugslaat en vastloopt. Het roterende hulpstuk heeft de neiging vast te lopen bij hoeken, scherpe randen of wanneer hij afketst. Dit veroorzaakt controleverlies of een terugslag.

e) Gebruik geen kettingzaagblad of getand zaagblad. Dergelijk hulpstukken veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere verilgheidsvoorschriften voor slijpen en doorslijpen

a) Gebruik uitsluitend de voor uw elektrische gereedschap toegestane slijpmiddelen en de voor deze slijpmiddelen bestemde beschermkap. Slijpmiddelen die Niet bedoeld zijn voor het elektrische gereedschap,+kunnen nicht voldoende worden afgeschermd en zich onveilig.

b) Gekropte slijpschijven要去en zodanig worden gemonteerd, dat het slijpvlak Niet uitsteekt over de rand van de beschemkap. Een ondeskundig gemonteerde slijpschijf, die over de rand van de beschemkap uitsteekt, kan Niet afdoende worden afgeschermd.

c) De beschemkap要去eig zijn aangebrachte op het elektrische gereedschap en voor een maximale veiligheid zodanig ingesteld zijn, dat een zo Klein maybeik deel van de slijpschijf onbeschermd aan de gebruiker gericht is. De beschemkap要去 de gebruiker beschermen gegen afrekend materiaal, toeavllig contact met de slijpschijf en vonden die de kleding kuren doen ontbranden.

d) Slijpmodellen mogen alleen worden gebrukt voor de aanbevolen toepassingen. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor het doorslijpen van materiaal met de rand van de schijf. Door zijdelingse krachtin- Werking op deze slijpschijven kannen ze breken.

e) Gebruik alkijd onbeschadigde spanflenzen van de juiste grootte en vorm voor de door u gekozen doorsliipschijf. Geschekte flenzen steunen de slijpschijf en beperken zo het risico van breken van de slijpschijf. Flenzen voor doorsliipschijven konnen verschillend zichn van de flenzen voor andere slijpschijven.

f) Gebruik geen versleten slijpschijven van gro- tere elektrische gereedschappen. Sliipschijven voor grotere elektrische gereedschappen zichn Niet ontworpen voor de hogere toerentallen van Kleinere elektrische gereedschappen en+kunnen breken.

Verdere bijzondere verilgheidsvoorschriften voor doorslijpen

a) Voorkom dat de doorsliipschijf blokkeert of dat er te hard op worden gedrukt. Slijp Niet te diep. Overbelasting van de doorsliipschijf verhoogt de kans op scheeftrekken of blokkeren en daarmee het gevaar op een terugslag of een breuk van de slijpschijf.
b) Mijd de zone voor en achefter de roterende doorsliipschijf. Als u de doorsliipschijf in het werkstuk van u weg beweegt, kan in geval van een terugslag het elektrische gereedschap met de roterende schijf direct maar u toe schieten.
b) Als de doorsliipschijf vastloopt of als u het werk onderbreekt, schakel dan het apparaatuit en houd het stil tot de schijf stil staat. Probeer nooit de nog draaiende doorsliipschijfuit de snede te trekken, anders kan er een terugslag plaatsvinden. Stel de oorzaak van het vastlopen vast en los het probleem op.
d) Schakel het elektrische gereedschap nicht opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken, alvorens voorzichtig verder te gaan met het snijden. Anders kan de schijf zich vasthaken,uit het werkstuk schieten of een terugslagveroorzaken.
e) Ondersteun platen of grote werkstukken om het risico op een terugslag door een vastgelopen doorslijschijf te verminderen. Grote werkstukken konnen onder hun eigengewicht doorbuigen. Het werkstuk moet aan beiden zijden worden ondersteund, zowel in de buurt van de doorslijschijf als aan de rand.
f) Wees bijzonder voorzichtig bij "invalsnes" in bestaande wanden of andere Niet goed zichtbareplaaten.De invallende doorsliipschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Veiligheidsvoorschriften voor opladers

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zich geinstrueerd en de waaruit voortkomende bevaren hebben begrepen. Kinderenogeniet met het apparaat spelen. Kinderenogen zonder toezicht geen reini-ging en gebruikersonderhoud uithoeren.

Wanneer het snoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden.

De oplader is alleen geschikt voor gebruil binnenshuis.

WAARSCHUWING!

Wanner het snoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden.

WAARSCHUWING!

Met deze oplader kuren alleen de volgende accu's worden opgeladen: PAP 20 A1 /PAP 20 A2/PAP 20 A3.

Een actuele lijst met compatibele accu's is te vinden op www.lidl.de/akku.

Toegestane accesoires

	Max. diameter∅ (mm)	Max. dikte (mm)	Schroef-draad (mm)	Max. toerental (min-1)	Max. omtrek-snelheid (m/s)	Gereed-schap	Beschem-kap
Doorsliipschijven	125 3 M	14 12	250 80			Pensleutel 20	Ja
Afbraamschijven	125 6 M	14 12	250 80			Pensleutel 20	Ja

Opbergen en onderhoud van aanbevolen hulpstukken

Slipgereedschappen要去en voorzichtig worden behandeld en vervoerd.

Slijpgereedschappen moeten zodanig worden bewaard dat ze nicht worden blootgesteld aan mechani-sche beschadigungen of omgevingsinvloeden (bijv. vocht).

Werkinstructies

OPMERKING

▶ Sliipschijven mogen alleen worden gebruikt voor de aanbevolen toepassingen. Anders+kunnen ze breken, beschadigd worden en verwondingen veroorzaken.

Afbramen:

Gebruik nooit doorslijpschijven voor het afbramen!

Beweeg de haakse slijper met gematigde druk heb en weer over het werkstuk.
Beweeg bij zacht materiaal de afbraamschijf in een vlakke hoek over het werkstuk, bij hard materiaal in een ieits steilere hoek.

Doorslijpen:

Gebruik nooit afbraamschijven voor het doorslijpen!

Gebruik alleen gekeurde verzeltersterkte doorslijp- of slijpschijven, die zich toegelaten voor een omtreksnelheid van minstens 80~m / s

VOORZICTIG!

Het slijpgereedschap draait nog verder nadat het is uitgeschakeld. Rem het Niet af door zijde-lingse tegendruk ut te oefenen.

Zet het werkstuk vast. Gebruik lijmklemmen/ een bankschoef om het werkstuk vast te zetten. Het blijft dan beter op zijnplaats dan wonneer u het met de hand vasthoudt.
Schakel het apparaat altijd uit voordatu het neerlegt en wacht tot het apparaat tot stilstand is gekomen.
Gebruik het apparaat alleen voor droog (door-)slijpen.
De hulphandgreep moet bij alle werkzaamheden op het apparaat gemonteerd zich.
■ Asbesthoudend material mag nicht worden bewerkt. Asbest is kankerverwekkend.

Bij tegenovergestelde richting bestaat het risico op een terugslag. Het apparaat kan uit de snede worden geduwd.
Beweeg het apparaat altijd ingeschakeld gegen het werkstuk.Til het apparaat na de bewerking van het werkstuk op en schakel het pas danuit.
Houd het apparaat tijdens de werkzaamheden altijd met beiden handen vast.Zorg ervoor dat u stevig staat.
Voor het beste slijpresultaat beweegt u het apparaat gelijkmatig in een hoek van 15^ tot 30^ (tussen slijpschijf en werkstuk) op het werkstuk heen en weer.
Bij het bewerken van schuine oppervlakken mag het apparaat Niet met grote kracht op het werkstuk worden geduwd. Als het toerental sterk afneemt, moet u de aandrukkracht beperken, zodat u veilig en efficienct kunt werken. Als het apparaat plotseling volledig remt of blokkeert, moet het meteen wordenuitgeschakeld.
Doorslijpen: werk met matige voorwaartse beweging en kantel de doorslijpschijf Niet.
■ Afbraam- en doorsliipschijven worden zeer heetijdens het werkken; LAST ze volledig afkoelen alvorens ze aan te raken.
Gebruik het apparaat nooit voor doeleinden waarvoort het Niet bestemd is.
Let er altijd op dat het apparaat is uitgeschakkeld, alvorens de accu in het apparaat teplaatsen.
Schakel bij gevaar meteen het apparaat uit en verwijder de accu. Zorg ervoor dat het apparaat goed toegankelijk is en in geval van nood probleemloos bereikbaar is.

Verwijder altijd de accu fijdens een werkonderbreking, voordat u werkzaamheden aan het apparaat uitvoert en wonneer het apparaat Niet in gebruik is. Het apparaat要去 altijd schoon, droog en vrij van olie of smeervet zich.
■ Blij altijd alert! Let altijd op wat u doet en gebruik uw gezond verstand. Gebruik het apparaat in geen geval wonneer u niet gecon-centreerd bent of als u zich onwel voelt.

WAARSCHUWING! Draag altijd een veiligheidsbril.

WAARSCHUWING! Draag altijd een stofmasker.

Vóor de ingebruikname Accupack opladen (zie afb. A)

VOORZICHTIG!

Trek alsijd de stekker uit het stopcontact voor dat u het.Accupack uit de oplader haalt of in de opladerplaatst.

OPMERKING

Laad het.Accupack nooit op als de omgevingstemperatuur lager is dan 10^ of hoger is dan 40^. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% .De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0^ en 50^.

Laad het occupacnooit op als de omgevingstemperatuur lager is dan 10^ of hoger dan 40^

Plaats het accurapac op de snellader 10.
zie afb. A).
Steek de stekker in het stopcontact. De rode bedrijsindicator 15 brandt.
De groene bedrijsindicato 5 geeft aan dat het opladen is voltooid en dat het accupack 3 maar is voor gebruik.

LET OPI!

Als de rode bedrijfsindicat 15 knippert, is het occupapck 3ververhit en kan het nicht worden opgeladen.
Als de rode en de groene bedrijfsindicators 15 16 tegelijkertijd knipperen, is het accu-pack 3efect.
Schakel de oplader:tussen twee openvolgende laadclicminstens15 minutenuit.Haal daartoe de stekkeruih hetstopcontact.

Accupack in het apparaatplaatsen/uit het apparaat nemen

Accupack plaatsen:

Klik het accurac vast in de handgreep.

Accupack uithetapparat nennen:

Druk op de ontgrendelknop en neem het accupack 3uit het apparaat.

Toestand van de accu controlleren

Druk voor controle van de accutoestand op de toets Accutoestand (zie ook de hoofdafbeeling).

De toestand of resterende capacitieit wordt als volgt door de accu-indicators 5 aangegeven:

ROOD/ORANJE/GROEN = volledig opgeladen

ROOD/ORANJE = half opgeladen
ROOD = bijna leeg; accu opladen

Schakel, voordat u werkzaamheden aan het apparatusaat uitvoert, eerst het apparatusaatuit en verwijder de accu.

LETSELGEVAAR

• Gebruik de haakse slijper algijd met de beschemkap 8. De beschemkap moet stevig worden vastbezet op de haakse slijper. Bevestig de kap zodanig dat een maximum aan verilgheid worden bereikt, m.a.w. dat het kleinst möglichke deel van de slijpschijf onbeschermdaar de gebruiker gericht is. De beschemkap 9 moet de gebruiker beschemmen gegen afrekend materiaal en toevallig contact met de slijpschijf.

LETSELGEVAAR

Zorg dat de beschemkap altijd onder bezelfde hoek als de hulphandgreep 7 wordt gemonteerd (zie afb. B). Anders kunt u zich verwonden aan de slijpschijf of afbraamschijf.
Draai de beschemkap in de vereiste stand (werkpositione). Let er waar bij op dat de beschemkap odanig wordt geplaatst dat de beschemkapboring 18oven een van de 5 uitsulpingen 2 an de beschemkap 8 ligt (zie afb. E van de uityvouwpagina).
Let er waar bij op dat de beschemkapborging 13 goed vastzit in de betreffende uitsulping 20

Hulphandgreep monteren

VOORZICTHIG!

Om veiligheidsredenen mag dit apparaat alleen met de hulphandgreep ⑦ worden gelebruikt. Anders bestaat er gevaar voor letsel. De hulphandgreep ①an al naargelang de werkwijze links, rechts of boven op de kop van het apparaat worden vastgeschroefd.

Afbraam-/doorslijipschijf monteren/ verwisselen

Draag bij verranging van de doorslijp-/afbraamschijven altijd veiligheidshandschoenen.

Neem de afmetingen van de afbraam-/doorslijpschijven in acht. De gatdiameter moet zonder spel ing op de flens 18 passen. Gebruik geen verloopringen of adapters.

OPMERKING

Gebruik uitsluitend schone schijven.

Gebruik alleen schijven en borstels waarvan het toegelaten toerental minstens zo hoog is als het op het typeplaatje van het elektrische gereed-schap aangegeven toerental.

LETSELGEVAAR! Gebruik de asvergrendelknop
9 alleen wonneer de as stilstaat 17

Druk op de asvergrendelknop om de aan-drijving te blokkeren.
Maak de spanmoe19 los met de pensleutel 20 (zie afb. D).
Zet de afbraam- of doorsliipschijf met de bedrukte kant maar het apparaat op de flens 18.
Plaats verwolgens de spanmoet met de verhoogde kant maar boven weeop de as 17.

Bij dunne slipschijven (zie afbeelding 1):

De rand van de spanmoet wijst omhoog, zodate een dunne slijpschijf stevig vastgezet kan worden.

Afb. 1

Druk op de asvergrendelkno ⑨ om de aan-drijving te blokkeren.
Draai de spanmoet weer vast met de pensleutel 20

Bij dikke slijpschijven (zie afbeelding 2):

Afb. 2

De rand van de spanmoer 18vist omlaag, zodat de slijpschijf stevig op de as 1Ban worden vast-gezet.

Vergrendel de a7.
Draai de spanmoei9 met de wijzers van de klok mee vast met de pensleutel 20

OPMERKING

Als de schijf na de verranging onregelmatig draait of trilt, moet deze schijf meteen weeR worden verrangen.
Laat het apparaat na een verranging van de schijf voor de zekerheid 60 seconden op het hoogste toerental draaien. Let op ongewone geluiden en vonkvorming.
Controller of alle bevestigingsonderdelen correct zichaangebracht.
Zorg ervoor dat de draairichtingspijl (indien aanwezig) op de doorslijp- of afbraamschijf (ook bij diamantdoorslijspsychijven) en de draai-richting van het apparaat (draairichtingspijl op de kop van het apparaat) overeenstemmen.

Ingebruikname

In-/uitschakelen

Controleer voor gebruik of alle bevestigingsonderdelen van het gemonteerde hulpstuk correct+zijn aangebracht.

OPMERKING

Zet de haakse slijper alkid aan voordat deze contact maakt met het materiaal en plaats het apparaat pas daarna op het werkstuk.

Inschakelen:

Duw de aan-/uitknop 1 erst maar rechts en schuif hem dan�ar voren.

Uitschakelen:

Laat de aan-/uiknospweer los.

Continubedrijf inschakelen:

Duw de aan-/uitknop 1 erst maar rechts en schuif hem dan� naar voren. Druk op de voorkant van de aan-/uitknop 1 zodat hij vastklikt.

Continubedrijf uitschakelen:

Druk op de achterkant van de aan-/uitknop en LAST deze los.

Toerental instellen

Met het instelwiel voor het toerental 6 unt u het toerental instellen:

(1 = lager toerental, 6 = hoger toerental).

We raden aan het juiste toerental aan de hand van praktijktests vast te stellen.

Het toerental kan ook worden gewijzigd terwijl het apparaat in werkig is.

Onderhoud en reiniging

WAARSCHUWING!

LETSELGI

Schakel, voordat u werkzaamheden aan het apparaatuitvoert, eerst het apparaatuit en verwijder de accu.

De haakse accuslijper is onderhoudsvrij.

Gebruik geen scherpe voorwerpen om het apparaat schoon te makeen. Er mogen geen vloeistoffen binnendringen in het apparaat. Anders kan het apparaat beschadigd raken.
Maak het apparaat regelmatig schoon, bij voorkeur steeds meteen na de werkzaamheden.
■ Reinig de behuizing met een droge doeck. Gebruik in geen geval benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.
Voor een grondige reiniging van het apparaat hebt u een stofzuiger nodig.
■ Ventilateopeningen要去nt alti d vrij zijn.
Verwijder vastzittend slijpstof met een kwastje.

OPMERKING

Niet-vermelde reserveonderdelen (zoals koolborstels, schakelaars)kestu bestellen via onze servicehelpdesk.

WAARSCHUWING!

Gebruik geen accessoires die nicht door PARK-SIDE worden aanbevolen. Dit kan elektrische schokken en brand veroorzaken.

Afvoeren

De verpakking bestaatuit milieuvriendelike materialen.De verpakking kan in deplaatselijke kringloopcontainers wordengedeponeerd.

eer elektrisch gereedschap nicht bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去
afgedankt elektrisch gereedschap gescheiden
worden ingezameld en op een milieuvriendelijk
wijze worden gerecycled.

Li-ion

Accu's moeten uithet apparaat worden verwijderd voordat het apparaat wordt afgevoerd.

Defecte of afgedankte accu's moeten conformRCTlijn 2006/66/EC worden gerecycled. Leverhet occupack en/of het apparaat in bij de hiervoorbestemde inzamelpunten.

Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeenteiniging.

Voer de verpakking af conform de milieuvoorschriften.

Let op de aanduiding op de verschil-lende verpakkingsmaterialen en voer ze zo nodig gescheiden af. De verpak-kingsmaterialen zijn voorzien van afkortingen (b) en cijfers (a) met de volgende betekenis:

1-7: kunststoffen

20-22: papier en karton,

80-98: composietmaterialen.

Informatie over möglichheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.

Het product is recycleerbaar; er is een uitgebrede producentenverantwoordelijkheid op van toepassing en het afval worden geschienen ingezameld.

Garantie van

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten tegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie Niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.

Als er binnen drieJAar vanaf de aankoopdatum van dit product een material- of fabricagefout optreedt, wordt -aar once keuze - het product door ons kosteeloos gerepareerd of verrangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defeche apparaat en het aankoopbewijs (kassabon) binnen de termijn van drieJAar worden overlegd en dat kort wordt omschreiben waaruit het gebrek bestaat en wanner het is opgetreden.

Wonneer het defect door once garantie worden gedekt, krijgt u het gerepareerde product of een nuw product retour. Met de reparatie of verwanging van het product begint er geen nuwe garantieperiode.

Garantieperiode en wettelijk aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlengd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigden voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig+zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas+zijn gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor worden gewaarschuwd,要去en beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die Niet door ons erkend servicefilaraal zichn uitgevoerd, vervalt de garantie.

Garantieperiode geldt nicht bij

normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ Niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in ache:

Houd voor alle aanvragen de kassabon en het artikelnummer (bij. IAN 12345) als aankoopbewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achefter- of onderkant van het product.
■ Als er fouten in de werking of andere gebreten optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

Op www.lidl-service.com kunt u besoin en vele andere handleidingen, productvideo's en installationsoftware downloaden.

Met deze QR-codeogaatudirectnaar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 123456 de gebruiksaanwijzing openen.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.

Neem eerst contact op met het opgegeven serviceadres.

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hier bij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

EG Laagspanningsrichtlijn

(2014/35 / EU) (alleen lader)

Elektramagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN 60745-1:2009/A11:2010

EN 60745-2-3:2011/A13:2015

EN 55014-1:2017

EN 55014-2:2015

EN 55014-1:2006/A2:2011

EN 55014-2:1997/A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-2-29:2004/A11:2018

EN 60335-1:2012/A13:2017

EN 62233:2008

EN 50581:2012

Typeaanduiding van het apparaat: Accu-haakse slijper PWSA 20-Li B3

Productieaar: 11-2019

Serienummer: IAN 338633_1907

Bochum, 11-11-2019

CE

Semi Uguzlu

• Kwaliteitsmanager -

Technische wizzigingen vanwege verdere ontwikkeling voorbehonden.

Vervangende accu bestellen

Wanneer u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig online via www.kompernass.com of Telefonisch afhandelen.

Dit articlek an vanwege de beperkte voorraad na korteijd uiterverkocht zichn.

OPMERKING

In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.

NL Service Nederland

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 338633) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Spistresci

Wstep. 84
