GEBRUIKSAANWIJZING PWSA 20Li B2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

ES

AMOLADORA ANGULAR RECARGABLE

Vouw vór het lezen de beiden paging's met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 57

Procedure en cas de garantie

Gebruik in overeenstemming met de bestemming 58
Onderdelen 58
Inhoud van het pakket 59
Technische gegevens 59

Algemene veiligheidsvoorschriften voor elektrisch gereedschap .60

1. Veiligheid op de werkplek 60
   2.Elektrischeveiligung 60
2. Veiligheid van personen 61
3. Gebruik en behandeling van het elektrische gereedschap 61
4. Gebruik en behandeling van het accugereedschap 62
5. Service 62

Veiligheidsvoorschriften voor alle toepassingen 62
Terugslag en bijbehorende veiligheidsvoorschriften 64
Bijzondereveiligheidsvoorschriften voor slijpen en doorslijpen 64
Verdere bijzondere verilgheidsvoorschriften voor doorslijpen 65
Veiligheidsvoorschriften voor opladers 65
Toegestane accessoires 66
Opbergen en onderhoud van aanbevolen hulpstukken 66
Werkinstructies 67

Vóró de ingebruikname 68

Accupack opladen (zie afb. A) 68
Accupack in het apparaat plaatsen/uit het apparaat nemen 68
Toestand van de accu controlleren 68
Beschermkap met snelsluiting monteren 68
Hulphandgreep monteren 69
Afbraam-/doorslijpschijf monteren/verwisselen 69

Ingebruikname 70

In-/uitschakelen 70
Toerental instellen 70

Onderhoud en reiniging 70

Afvoeren 71

Garantie van Kompernaß Handels GmbH 71

Service 72

Importeur 72

Vertaling van de oorspronkelijke conformiteitsverklaring 73

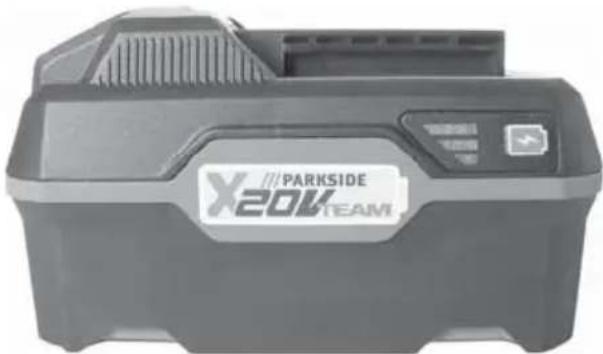

Vervangende accu bestellen 74

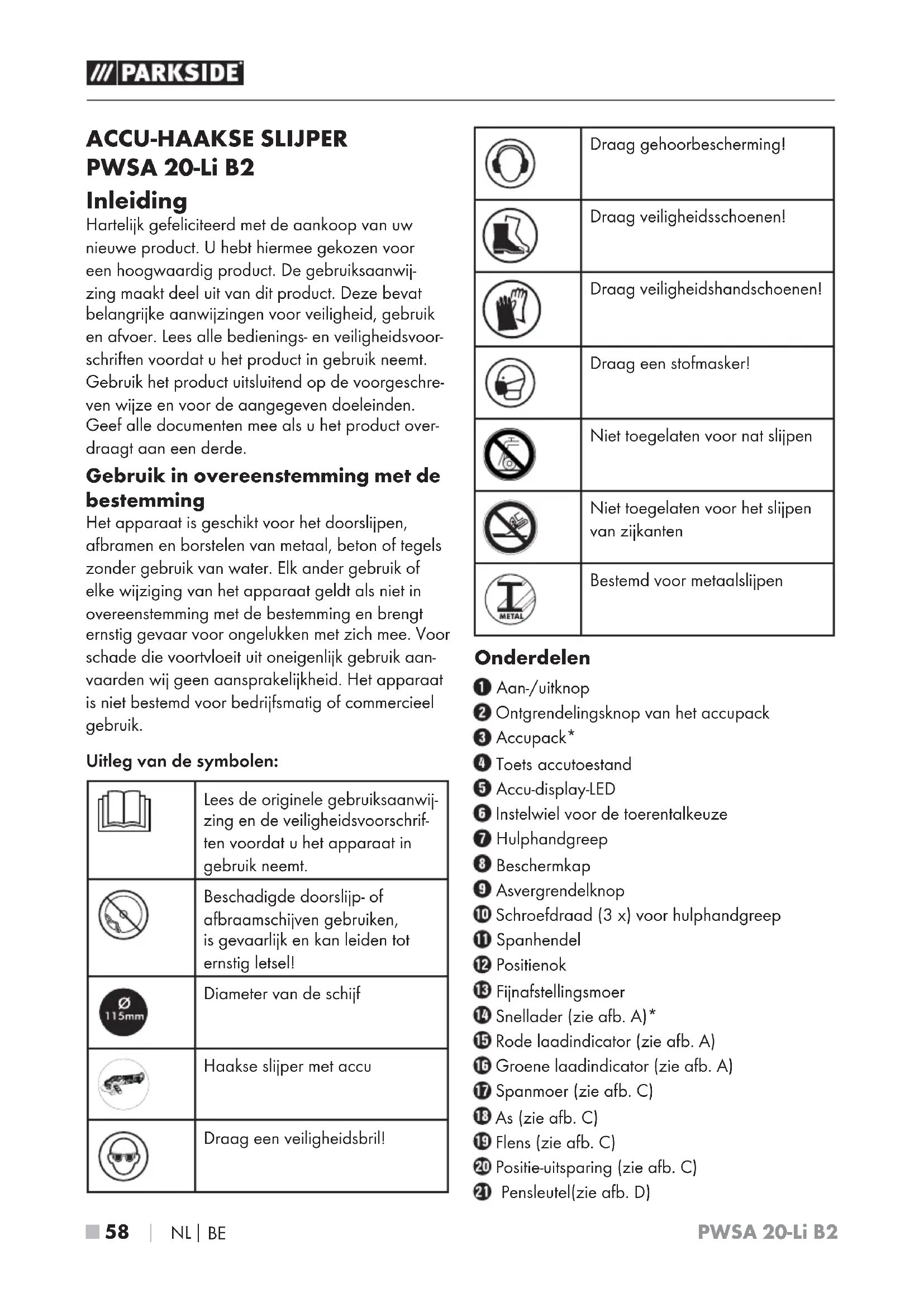

Hartelijk gefeliciteerd met de aankoop van uw neue product. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en afvoer. Lees alle bedienings- en verilgheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met de bestemming

Het apparaat is geschikt voor het doorelijpden, afbramen en borstelen van metaal, beton of tegels zonder gebruik van water. Elk ander gebruik of elke wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeituit oneigenlijk gebruik aan vaarden wij geen aansprakelijkheid. Het apparaat is Niet bestemd voor bedrijfsmatig of commercieel gebruik.

Uitleg van de symbolen:

	Lees de originele gebruiksaanwij- zing en de veiligheidsvoorschrif- ten voordat u het apparaat in gebruik neemt.
	Beschadigde doorslijp- of afbraamschijven gebruiken, is gevaarlijk en kan leiden tot ernstig letsell!
115mm	Diameter van de schijf
	Haakse slijper met accu
	Draag een veiligheidsbril!

	Draag gezoorbescherming!
	Draag veiligheidsschoenen!
	Draag veiligheidshandschoenen!
	Draag een stofmasker!
	Niet toegelaten voor nat slijpen
	Niet toegelaten voor het slijpen van zijkanten
	Bestemd voor metaalslijpden

Onderdelen

Aan/uitknop
Ontgrendelingsknop van het occupapck
3 Accpack*
4 Toets accutoestand
5 Accu-display-LED
6 Instelwiel voor de toerentalkeuze
Hulphandgreep
8 Beschemkap
Asvergrendelknop
10 Schroefdraad (3 x) voor hulphandgreep
1 Spanhendel
12 Positienok
Fijnafstellingsmoer
14 Snellader (zie afb. A)*
15 Rode laadindicator (zie afb. A)
Groene laadindicator (zie afb. A)

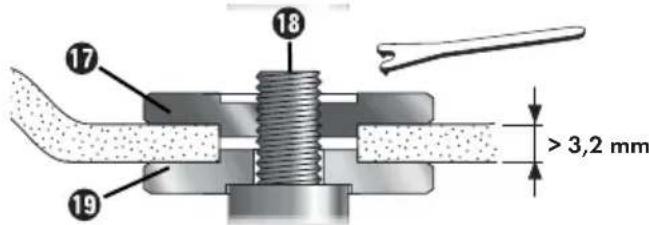

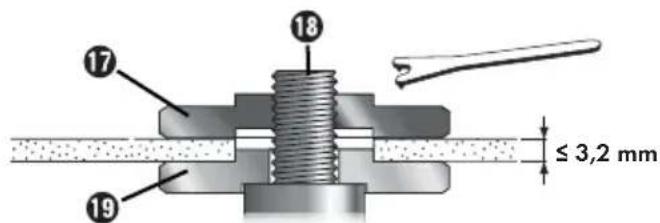

17 Spanmoer (zie afb. C)
As (zie afb. C)
15 Flens (zie afb. C)
20 Positie-uitsparing (zie afb. C)
Pensleutel(zie afb. D)

Inhoud van het pakket

1 accu-haakse slijper PWSA 20-Li B2
1 hulphandgreep
1 beschemkap (gemonteerd)
1 pensleutel
1 doorsliipschijf (gemonteerd)
1 gebruiksaanwijzing

Technische gegevens

Accu-haakse slijper: PWSA 20-Li B2

Nominale spanning: 20V = (gelijkstroom)

Nominaltoerental:n2500-10000/min

Schijfmaat: 115mm

Schroefdraad: M14

Gebruik voor het accugereedschap de volgende accu: PAP 20 A3*

Type:

LITHIUM-OHulp-handgreep: a_h,AG = 1,224 ~m / s^2

Nominate spanning: 20 V = (gelijkstroom)

Capaciteit: 4

Cellen: 10

Gebruik voor snel opladen van het.Accupack de volgende accu-snellader:

PLG 20 A2*

INGANG/Input:

Nominate spanning: 230 - 240 V ~, 50 Hz

(wisselstroom)

Nominal vermogen: 85 W

Zekering (intern): 3,15 A

UITGANG/Output:

Nominate spanning: 21,5 V = (gelijkstroom)

Nominate stroom: 3,5 A

Oplaadduur: ca. 80 min

Beschermingsklasse: II/ (dubbel geisoleerd)

• BATTERIJ EN LADER ZIJN NIET INBEGREPEN IN GELEVERD

Geluids- en trillingsgegevens:

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:

Geluidsemissiewaarde:

Geluidssterkte: L_PA = 84 ~dB(A)

Onzekerheid: K = 3 ~dB

Geluidsvermögensniveau: L_WA = 95 dB (A)

Onzekerheid: K= 3 dB

Draag gehoorbescherming!

Totale trillingswaarde:

Oppervlakteslijpen hoofd

handgreep a_h,AG = 1,83m / s^2

Onzekerheid: K = 1,5m / s^2

Oppervlakteslijen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een geharmoniseerde meetprocedure en kan worden gebruikt om apparaten met elkaar te vergelijk-ken. De vermelde trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

WAARSCHUWING!

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde geallen hoger zichn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wonneer het elektrische gereedschap regelmatig op een dergelijk manier worden gezruikt. Probeer de belasting door trillingen zo laag möglich te houden. Om de trillingsbelasting te reduceren, kut u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijfscylus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht wordt belast).

Algemene veiligheidsvoorschriften voor elektrisch gereedschap

WAARSCHUWING!

Lees alle verilgheidsvoorschriften en instructies. Het Niet naleven van de verilgheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letselveroorzaken.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebrukte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een Niet verlichte werkomgeving konnen leiden tot ongelukken.

b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap geeft vomken af die stof of dampen+kunnendoen ontvlammen.
c) Houd kinderen en andere Personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat hunnen verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met gearde oppervlakken, zoals buizen, verwarmingen, fornuzen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparatusbinnendringt, bestaat er een verhoogde kans op een elektrische schok.
d) Gebruik het snoer Niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoeruit de buurt van把它, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, gebruik dan alleen verlengsnoeren die geschikt zichoor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemmingsmiddelen en altiijd een veiligheidsbril. Persoonlijke beschemmingsmiddelen dragen, zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naargelang het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan-zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar aktijd uw evenwicht. Daardoor kurz u het elektrische gereedschap in onverwachte situatives beter controleren.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houdhaar, kleding en handschoenen ver van bewegende onderdelen. Loszittende kleding, sieraden of haren konnen door bewegende onderdelen gegrepen worden.
g) Als het möglichk is om stofafzuiigings- en-op-vangvoorzieingen te installereren, zorg er dan voor dat deze zijn aangesloten en correct worden gezruikt. Het gebruik van een stofaf-zuiging kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het waarvoort boedeelde elektrische gereedschap. Met een passend elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereed-schap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stopcontact en/of verwijder de accu voordat u het apparaat instelt, accessoires verwisselt of het apparaat wegegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op wonneer het Niet in gebruik is. Zorg ervoor dat het apparaat Niet worden gebruikt door personen die hiermee nicht vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.
e) Onderhoud elektrisch gereedschap zorgvuldig. Controller of bewegende onderdelen maar behoren werkken en nicht klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zich dat daardoor de werking van het elektrische gereedschap nadelig worden beinvloed. Laat beschadigde onderdelen repareren voordat u het apparaat in gebruik neemt. Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhonden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zichn gemakkelijk ter sturen.
g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd waar bij rekening met de werkomstandigheden en de te verrichten werkzaamheden.

Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accuuitsuitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gezruikt.
b) Gebruik alleen de waarvoor bestemde accu's in elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandegevær leiden.
c) Houd een Niet-gebruekte accu ut de buurt van niedjes, munten, sleutels, spijkers, schroeven of andere keine metalen voorwerpen die een overbrugging van de contacten+kennen veroorzaken. Kortsluiting:tussen de accucontacten kan verbrandingen of brand tot geolg hebben.
d) Bij onjuist gebruik kan er vloeistof UIT de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.

Veiligheidsvoorschriften voor alle toepassingen

Gemeenschappelijkke verilgheidsvoorschriften voor slijpen en doorslijpen:

a) Dit elektrische gereedschap moet worden gebruikt als slicper en doorslijpmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de volgende aanwijzingen Niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
b) Dit elektrische gereedschap is nicht geschickt voor schuren met schuurpapier, werkzaamheden met staalborstels en polijsten. Gebruik waarvoort het elektrische gereedschap Niet geschicht is, kan leiden tot gevaar en letsel.
c] Gebruik geen accessoires die nicht special door de fabrikant voor dit elektrische gereed-schap zichen voorzien en aanbevolen. Het feit dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik.
d) Het toegestane toerental van het hulpstuk AR! moet minstens even hoog zijn als het maxi- male toerental dat op het elektrische gereedschap is vermeld. Accessoires die sneller draaien dan toegestaan, können breken enwegslingeren.
e) De buitendiameter en dikte van het hulpstuk要去en overeenkomen met de specificaties van uw elektrische gereedschap. Verkeerd bemeten accessoires kuren Niet voldoende worden afgeschermd of gecontroleerd.
f) Hulpstukken met schroefdraad dienen precies op de schroefdraad van de slijpas te passen. Bij hulpstukken die met een flens worden gemonteerd, dient de gatdiameter van het hulpstuk te passen op de asdiameter van de flens. Hulpstukken die nicht exact op het elektrische gereedschap worden bevestigd, draaien ongelijkmatig, trillen hevig en kuren leiden tot controverlies.

VOORZICHTIG! EXPLOSIEG Laad nicht-oplaadbare accu's nooit op.

erm de accu gegen hitte, bijv.
ook gegen continu zonlicht, vuur, water en vocht. Er bestaat explosiege-vaar.

6. Service

a) Laat uw elektrische gereedschap alleen dooregkalificeerde vakmensen en uitsluitend met originele onderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

g) Gebruik geen beschadigde hulpstukken. Controller voor elk gebruik hulpstukken zoals slijpschijven op splinters en barsten, afbraamschijven op barsten en (ernstige) slijtage, en staalborstels op losese of gebroeken staaldraden. Als het elektrische gereedschap of het hulpstuk valt, dient u te controleren of het beschadigd is, of een onbeschadigd hulpstuk te gebruiken. Als u het hulpstuk heb gecontroleerd en teruggeplaatst, dient u het apparaat een minuut lang op maximaal toerental te latent draaien, waar bij u ervoor zorgt dat iedereen, ook uzelf, buiten het vlak van het roterende hulpstuk blijft. Beschadigde hulpstukken breken meestal in de testperiode.

h) Draag persoonlijke beschemmingsmiddelen. Gebruik alaar gelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Indien relevant draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u beschermt gegenkleine slijp-en materi aaldeeltjes.Ogen moeten worden beschermd gegen rondvliegende deeltjes, die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij het gebruik van het gereedschap ontstaat. Als u Iange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies liiden.

i) Let op dat anderen een veilige afstand tot uw werkomgeving houden. Eenieder die de werkomgeving betreedt, moet persoonlijke beschermingsmiddelen dragen.

Afgebrozen stukken van het werkstuk of gebroken hulpstukken hunnen worden weggeslingererd en verwondingen veroorzaken, ook buiten het directe werkgebied.

j) Pak het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken wonneer u werkzaamheden utvoert waar bij het hulpstuk verborgen elektriciteitsleidingen kan raken. Bij contact met een leiding waar spanning op staat, hunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok tot gevolg hebben.

k) Houd het snoer weg van roterende hulpstukken. Als u de controle verliest over het apparaat, kan het snoer worden doorgesneden of gegrepen en kan uw hand of arm in het roterende hulpstuk terechtkommen.

I) Leg het elektrische gereedschap nooit neer voordat het hulpstuk volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact komen met het vlak waarop het worden neergelegd, zodat u de controle kunt verliezen over het elektrische gereedschap.

m) Laat het elektrische gereedschap Niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het roterende hulpstuk worden gegren en het hulpstuk kan zich in uw lichaam boren.

n) Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke oopenhoping van metaalstof kan elektrische gevarenveroorzaken.

o) Gebruik het elektrische gereedschap nicht in de buurt van brandbare materialen. Vonken können denen materialen doen ontvlammen.

p) Gebruik geen hulpstukken die vloeibare koelstoffen nodig hebben. Het gebruik van water of andere vloeibare koelstoffen kan leiden tot een elektrische schok.

Terugslag en bijbehorende veiligheidsvoorschriften

Een terugslag is een plotselinge reactie door een hulpstuk dat blijft haken of blokkeert, zoals een slijpschijf, slijpstaat, staalborstel enz. Het vasthaken of blokkeren zorgt ervaar dat het roterende hulpstuk abrupt stopt. Daardoor schiet het elektrische gereedschap op het blokkeerpunt weg, gegen de draairichting van het hulpstuk in.

Als bijv. een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de kant van de slijpschijf die in het werkstuk verzinkt vast komen te zitten, waardoor de slijpschijf losbreekt of er een terugslag veroorzaakt worden. De slijpschijf draait dan maar de gebruiker toe of van hem weg, al naargelang de draairichting van de schijf aan het blokkeerpunt. Hierbij hunnen slijpschijven ook breken.

Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hieronder beschreven.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik alteid de extra handgreep, indien aanwezig, om een zo groot möglichke controle te hebben over terugslagkrachten of reactiemomenten runaway het apparaat op volle toeren draait. Degene die de machine bedient kan door passende veiligheidsmaatre-gelen de terugslag- en reactiekrachten beheersen.

b) Breng uw hand nooit in de buurt van roterende hulpstukken. Het hulpstuk kan bij een terug-slag uw hand raken.

c) Vermijd met uw lichaam de zone waarin het elektrische gereedschap wegschiet bij een terugslag. Door de terugslag schiet het elektrische gereedschap in de tegengestelde richting van de draaibeweging van de slijpschijf op het blokkeerpunt.

d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat het hulpstuk uit het werkstuk terugslaat en vastloopt. Het roterende hulpstuk heeft de neiging vast te lopen bij hoeken, scherpe randen of wanner het afketst. Dit veroorzaakt controleverlies of een terugslag.
e) Gebruik geen kettingzaagblad of getand zaagblad. Dergelijkce accessoires veroorzaken vaak een terugslag of controverlies over het elektrische gereedschap.

Bijzondere verilgheidsvoorschriften voor slijpen en doorslijpen

a) Gebruik uitsluitend de voor uw elektrische gereedschap toegelaten slijpmiddelen en de voor deze slijpmiddelen bestemde beschermkap. Slijpmiddelen die Niet bedoeld zijn voor het elektrische gereedschap,+kunnen nicht voldoende worden afgeschermd en zich onveilig.
b)Gekropte slijpschijven要去en zodanig worden gemonteerd, dat het slijpvlak Niet uitsteekt over de rand van de beschemkap. Een ondeskundig gemonteerde slijpschijf, die over de rand van de beschemkap uitsteekt, kan Niet afdoende worden afgeschermd.
c) De beschemkap要去eig zijn aangebrachte op het elektrische gereedschap en voor een maximaleeiligeid zodanig zijn ingesteld dat een zo Klein maybeik deel van de slijpschijf onbeschermd aan de gebruiker gericht is. De beschemkap要去de gebruiker beschermen gegen afrekend materialaal, toevallig contact met de slijpschijf en vonden die de kleding konnen doen ontbranden.
d) Slijpmodellen mogen alleen worden gebrukt voor de aanbevolen toepassingen. Bijvoorbeeld: sijp nooit met het zijvlak van een doorslijschijf. Doorslijschijven zijn bestemd voor het doorslijpen van materiaal met de rand van de schijf. Door zijdelingse kracht-inwerking op deze doorslijschijven konnen ze breken.

e) Gebruik altijd onbeschadigde spanflenzen van de juiste groote en vorm voor de door u gekozen doorsliipschijf. Geschekte flenzen steunen de slijpschijf en beperken zo het risico dat de slijpschijf breekt. Flenzen voor doorsliipschijven+kunnen verschillend zijn van de flenzen voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van gro- tere elektrische gereedschappen. Sliipschijven voor grotere elektrische gereedschappen zichn Niet ontworpen voor de hogere toerentallen van Kleinere elektrische gereedschappen en+kunnen breken.

Verdere bijzondere verilgheidsvoerschriften voor doorslijpen

a) Voorkom dat de doorsliipschijf blokkeert of dat er te hard op worden gedrukt. Snij Niet te diep. Overbelasting van de doorsliipschijf verhoogt de kans op scheeftrekken of blokkeren en daarmee het gevaar op een terugslag of een breuk van de doorsliipschijf.
b) Mijd de zone voor en achefter de roterende doorsliipschijf. Als u de doorsliipschijf in het werkstuk van u weg beweegt, kan in geval van een terugslag het elektrische gereedschap met de roterende schijf direct maar u toe schieten.
b) Als de doorslijpschijf vastloopt of als u het werk onderbreekt, schakel dan het apparaatuit en houd het stil tot de schijf stil staat. Probeer nooit de nog draaiende doorslijpschijfuit de snede te trekken, anders kan er een terugslag plaatsvinden. Zoek en verwijder deoorzagk van het vastklemmen.
d) Schakel het elektrische gereedschap nicht opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken, alvorens voorzichtig verdert te gaan met het snijden. Anders kan deschijf blijven steken,uit het werkstuk schieten of een terugslag yeroorzaken.
e) Ondersteun platen of grote werkstukken om het risico op een terugslag door een vastgelopen doorsliipschijf te verminderen. Grote werkstukken konnen onder hun eigengewicht doorbuigen. Het werkstuk moet aan beiden zijden worden ondersteund, zowel in de buurt van de doorsliipschijf als aan de rand.

f) Wees bijzonder voorzichtig bij "invalsnedes" in bestaande wanden of andere Niet goed zichtbareplaaten. De invallende doorslijschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecteen een terugslag veroorzaken.

Veiligheidsvoorschriften voor opladers

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zich geinstrueerd en de waaruit voortkomende bevaren hebben begrepen. Kinderenogen Niet met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.
Wonneer het netsnoer van dit apparaat beschadigd raakt, moet het, om risico's te vermijden, worden verrangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties.

De oplader is alleen geschikt voor gebruil binnenshuis.

WAARSCHUWING!

Wanner het netsnoer van dit apparaat beschadigd raakt, moet het, om risico's te vermiiden, worden verrangen door de fabrikant of de klantendienst van de fabrikant of een person met vergelijkbare kwalificaties.

Toegestane accessoires

	Max. diameter∅ (mm)	Max. dikte (mm)	Schroef-draad (mm)	Max. toerental (min-1)	Max. omtrek-snelheid (m/s)	Gereed-schap	Beschem-kap
Doorsliipschijven	115 3 M	14 13	300 80			Pensleutel ➀	Ja
Afbraamschijven	115 6 M	14 13	300 80			Pensleutel ➁	Ja

Opbergen en onderhoud van aanbevolen hulpstukken

Slijpgereedschappen要去en voorzichtig worden behandeld en vervoerd.

Slijpgereedschappen moeten zodanig worden bewaard dat ze nicht worden blootgesteld aan mechani-sche beschadigungen of omgevingsinvloeden (bijv. vocht).

Werkinstructies

OPMERKING

▶ Sliipschijven mogen alleen worden gebrukt voor de aanbevolen toepassingen. Anders können ze breken, beschadigd worden en verwondingen veroorzaken.

Afbramen:

Gebruik nooit doorslijipschijven voor het afbramen!

Beweeg de haakse slijper met gematigde druk heb en weer over het werkstuk.
Beweeg bij zicht materiaal de afbraamschijf in een vlakke hoek over het werkstuk, bij hard materiaal in een ie's steilere hoek.

Doorslijpen:

Gebruik nooit afbraamschijven voor het doorslijpen!

Gebruik alleen gekeurde verzeltersterkte doorslijp- of slijpschijven, die zich toegelaten voor een omtreksnelheid van minstens 80~m / s

VOORZICTHIG!

Het slijpgereedschap draait nog verder nadat het is uitgeschakeld. Rem het Niet af door zijde-lingse tegendruk uit te oefenen.

Zet het werkstuk vast. Gebruik spantoestellen/ een bankschoef om het werkstuk vast te zetten. Het blijft dan beter op+zijnplaats dan wonneer u het met de hand vasthoudt.
Schakel het apparaat altijd uit voordat u het neerlegt en wacht tot het apparaat tot stilstand is gekomen.
Gebruik het apparaat alleen voor droog doorsnijden of -slippen.
De hulphandgree moet bij alle werkzaamheden op het apparaat gemonteerd zich.
■ Asbesthoudend materiaal mag nicht worden bewerkt. Asbest is kankerverwekkend.

Bij tegenovergestelde richting bestaat het risico op een terugslag. Het apparaat kan uit de snede worden geduwd.
Beweeg het apparaat altijd ingeschakeld gegen het werkstuk. Til het apparaat na de bewerking van het werkstuk op en schakel het pas dan uit.
Houd het apparaat tijdens de werkzaamheden altijd met beiden handen vast. Zorg ervoor dat u stevig staat.
Voor het Beste slijpresultaat beweegt u het apparaat gelijkmatig in een hoek van 15^ tot 30^ (tussen slijpschijf en werkstuk) op het werkstuk heen en weer.
Bij het bewerken van schuine oppervlakken mag het apparaat Niet met grote kracht op het werkstuk worden geduwd. Als het toerental sterk afneemt, moet u de aandrukkracht beperken, zodat u veilig en efficienct kunt werken. Als het apparaat plotseling volledig remt of blokkeert, moet het meteen wordenuitgeschakeld.
Doorslijpen: werk met matige voorwaartse beweging en kantel de doorslijpschijf Niet.
■ Afbraam- en doorsliipschijven worden zeer heetijdens het werkken - LAST ZE VOLLEDIG afkoelen alvorens ze aan te raken.
Gebruik het apparaat nooit voor doeleinden waarvoort het Niet bestemd is.
Let er altijd op dat het apparaat is uitgeschakkeld, alvorens de accu in het apparaat teplaatsen.
Schakel bij gevaar meteen het apparaat uiten verwijder de accu. Zorg ervoor dat het apparaat goed toegankelijk is en in geval van mood probleemloos bereikbaar is.

Verwijder fijdens pauzes, voor alle werkzaamheden aan het apparaat en als het apparaat Niet worden gebruikt, altijd de accu. Het apparaat要去 altijd schoon, droog en vrij van olie of smeervet zich.
Blij altijd alert! Let altijd op wat u doet en gebruik uw gezond verstand. Gebruik het apparaat in geen geval wanner u niet geconcentreerd bent of als u zich nicht lekker voelt.

WAARSCHUWING! Draag altijd een veiligheidsbril.

WAARSCHUWING! Draag altijd een stofmasker.

Vóor de ingebruikname Accupack opladen (zie afb. A)

VOORZICTIG!

Trek altiid de stekker uit het stopcontact voor dat u het occupack it de oplader haalt of in de oplader plaatst.
Laad het occupacn nooit op als de omgevingstemperatuur lager is dan 10^ of hoger dan 40^
Plaats het accurapac3 op de snellader 15ie afb. A).
Steek de stekker in het stopcontact. De laadindicator Brandt rood.
De groene laadindicator ⑥ geeft aan dat het opladen is voltooid en dat het.Accupack 3 waar is voor gebruik.

LET OP!

Als de rode laadindicato5 knippert, is het accupack 3ververhit en kan het nicht worden opgeladen.
Als de rode en de groene laadindicator 5 tegelijkertijd knipperen, is het.Accupack defect.

Schakel de oplader zusammen twee openvolgende laadccli minstens 15 minutesuit. Haal daartoe de stekkeruih het stopcontact.

Accupack in het apparaatplaatsen/uit het apparaat nemen

Accupack plaatsen:

Klik het accurac3 vast in de handgreep.

Accupack uithetapparaat nemen:

Druk op de ontgrendelingsknop en neem het accupack 3 ut het apparaat.

Toestand van de accu controlleren

Druk voor controle van de accutoestand op de toets accutoestand (zie ook de hoofdafbeeling).
De toestand resp. resterende capaciteit worden met de accu-display-LED als volgt aangegeven:
ROOD/ORANJE/GROEN = maximaal opgeladen
ROOD/ORANJE = middelhoog opgeladen
ROOD = zwakke lading - accu opladen

Beschemkap met snelsluiting monteren

Schakel, voordat u werkzaamheden aan het apparaat uitvoert, eerst het apparaat uit en verwijder de accu.

LETSELGEVAAR

• Gebruik de haakse slijper algijd met de beschemkap 8 De beschemkap要去stevig worden vastgezet op de haakse slijper. Bevestig de kap zodanig dat een maximum aan veiligheid worden bereikt, m.a.w. dat het kleinst mogelijkdeel van de slijpschijf onbeschermd waar de gebruiker gericht is. De beschemkap 8 moet de gebruiker beschemen gegen afrekend materiaal en toevallig contact met de slijpschijf.

LETSELGEVAAR

Zorg dat de beschermkap altijd onder bezelfde hoek als de hulphandgreep 7 wordt gemonteerd (zie afb. B). Anders kunt u zich verwonden aan de slijpschijf of afbraamschijf.
Open de spanhende1
Plaats de beschemkap met de positienok 12 in de positie-uitsparing 20
Draai de beschermkap in de vereiste stand (werkpositie). De gesloten kant van de beschermkap hoet altijd maar de gebruiker gericht zich.
Sluit de spanhendel 1 om de beschemkap 3 vast te klemmen. Zo nodig kurz u de spankracht van de hendel vergroten of verkleinen door de fijnafstellingsmoer 5aster of losser te draaien. Controller of de beschemkap 8tevig vast zit op de hals van de as.

Hulphandgreep monteren

VOORZICTIG!

Om veiligheidsredenen mag dit apparaat alleen met de hulphandgreep ⑦ worden gelebruikt. Anders bestaat er gevaar voor letsel. De hulphandgreep ⑦ kan al naargelang de werkwijze links, rechts of boven op de kop van het apparaat worden vastgeschroefd.

Afbraam-/doorslijipschijf monteren/ verwisselen

Draag bij verranging van de doorslijp-/afbraamschijven altijd veiligheidshandschoenen.

Neem de afmetingen van de afbraam-/doorslijp-schijven in acht. De gatdiameter moet zonder spel ing op de flens 19 passen. Gebruik geen verloopringen of adapters.

OPMERKING

• Gebruik uitsluitend schone schijven.

Gebruik alleen schijven waarvan het toegelaten toerental minstens zo hoog is als het op het typeplaatje van het gereedschap aangegeven toerental.

LETSELGEVAAR! Gebruik de asvergrendelknop 9 alleen wonneer de as 18 stilstaat.

Druk op de asvergrendelknop om de aan-drijving te blokkeren.
Maak de spanmoet los met de pensleutel (zie afb. D).
Zet de afbraam- of doorsliipschijf met de bedrukte kantaar het apparaat op de flens 19
Plaats verwolgens de spanmoet met de verhoogde kant maar boven weeop de as 18

Bij dunne slipschijven (zie afbeelding 1):

De rand van de spanmoet wijst omhoog, zodate een dunne slijpschijf stevig vastgezet kan worden.

Afb. 1

Druk op de asvergrendelknop om de aanrijving te blokkeren.
Draai de spanmoet weer vast met depensleutel 21

Bij dikke slijpschijven (zie afbeelding 2):

Afb. 2

De rand van de spanmoer 7 wijst omlaag, zodat de slijpschijf stevig op de as an worden vast-gezet.

Vergrendel de a18.
Draai de spanmoet met de wijzers van de klok mee vast met de pensleutel 4

OPMERKING

Als de schijf na de verranging onregelmatig draait of trilt, moet deze schijf meteen weeR worden verrangen.
Laat het apparaat na een verranging van de schijf voor de zekerheid 60 seconden op het hoogste toerental draaien. Let op ongewone geluiden en vonkvorming.
Controller of alle bevestigingsonderdelen correct zijn aangebracht.
Zorg ervoor dat de draairichtingspijl (indien aanwezig) op de doorslijp- of afbraamschijf (ook bij diamantdoorslijspsychijven) en de draai-richting van het apparaat (draairichtingspijl op de kop van het apparaat) overeenstemmen.

Ingebruikname

In-/uitschakelen

Controleer voor gebruik of alle bevestigingsonderdelen van het gemonteerde hulpstuk correct zijn aangebracht.

OPMERKING

Zet de haakse slijper altijd aan voordat deze contact maakt met het materiaal en plaats het apparatus pa saarna op het werkstuk.

Inschakelen:

Duw de aan-/uitknop 1eerst maar rechts en schuif hem dan� voren.

Uitschakelen:

Laat de aan/-uitknop1weer los.

Continubedrijf inschakelen:

Duw de aan-/uitknop 1eerst maar rechts en schuif hem dan maar voren. Druk op de voorkant van de aan-/uitknop 1zodat hij vastklikt.

Continubedrijf uitschakelen:

Druk op de achterkant van de aan-/uitknop en laat deze los.

Toerental instellen

Met het instelwiel voor de toerentalkeuze 6 unt u het toerental instellen:

Het verdient aanbeveling het juiste toerental aan de hand van praktijktests vast te stellen.

Het toerental kan ook worden gewijzigd terwijl het apparaat in werkig is.

Onderhoud en reiniging

WAARSCHUWING! LETSELGEVAAR! Schakel, voordat u werkzaamheden aan het apparaatuitvoert, eerst het apparaatuit en verwijder de accu.

De haakse slijper met accu is onderhoudsvrij.

Gebruik geen scherpe voorwerpen om het apparaat schoon te make. Er mogen geen vloeistoffen in het apparaat dringen. Anders kan het apparaat beschadigd raken.
Maak het apparaat regelmatig schoon, het beste steeds meteen na de werkzaamheden.
■ Reinig de behuizing met een droge doek - gebruik in geen geval benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten.
Voor een grondige reiniging van het apparaat hebt u een stofzuiger nodig.
■ Ventilateopeningen要去nt altdvrijn.
■ Verwijder vastzittend slijpstof met een kwastje.

OPMERKING

Niet vermelde reserveonderdelen (zoals koolborstels, schakelaars) kurz u bestellen via onze servicehelpdesk.

Afvoeren

De verpakking bestaatuit milieuvriendke materialen.De verpakking kan in deplaatselijke kringloopcontainers wordengedeponeerd.

eer elektrisch gereedschap nicht bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去 afgedankt elektrisch gereedschap geschaden worden ingezameld en op een milieuvriendelijk wijze worden gerecycled.

neer accu's nicht bij het huisvuil!

Accu's moeten uit het apparaat worden verwijderd voordat het apparaat wordt afgevoerd. Defecte of afgedankte accu's moeten conform richtlijn 2006/66/EC worden gerecycled. Lever het occupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten.

Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeenteiniging.

Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig gescheden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7: kunststoffen,

20-22: papier en karton,

80-98: composietmaterialen

Mogelijkheden voor het afvoeren van het afgedankte product vindt u bij uw gemeente.

Garantie van

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten tegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie Niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop.

Als er binnen drieণaar vanaf de aankoopdatum van dit product een material- of fabricagebout optreedt, wordt het product door ons - maar onze keuze - voor u kosteloos gerepareerd of verrangen. Voorwaarde voor deze garantie is dat binnen de termijn van drieণaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort worden omschreiben waaruit het gebrek bestaat en wanner het is opgetreden.

Wonneer het defect door once garantie wordt gedekt, krijt u het gerepareerde product of een nieuw product retour. Met de reparatie of verrangin van het product begint er geen{nieuwe garantiperiode.

Garantieperiode en wettelijk aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlangd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijk zorg vervaardigden voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt Niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen+kennen worden aangemerkt,of voor beschadigingen aan breekbare onderdelen,bijv.schakelaars,accu's, bakvormen of onderdelen die van glas zinngemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreiben aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoord gewaarschuwd, moeten beslilst worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die Niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in ache:

Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoop-bewijs bij de hand.
Het articikelnummer vindt u op het typeplaatje, in het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of als sticker op dechter- of onderkant van het product.
■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokostenaar het aan u doorgegeven serviceadres sturen.Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

OPMERKING

Bij gereedschap van Parkside en Florabest: returneer a.u.b.uitsluitend het defecte artikel zonder accessoires (bijv.accu, opbergkoffer, montagegereedschap, enz.).

Op www.lidl-service.com kunt u deze en vele andere handboeken, productvideo's en software downloaden.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven serviceadres.

Vertaling van de oorspronkelijk conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de sheer Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DUISTLAND, verklaren hier bij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

EG-laagspanningsrichtlijn

(2014/35/EU)

Elektramagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

*De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen:

EN 60745-1:2009+A11

EN 60745-2-3:2011+A2+A11+A12+A13

EN55014-1:2006+A1+A2

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-2-29:2004+A2

EN 60335-1:2012+A11

EN 62233:2008

EN 50581:2012

Typeaanduiding van het apparatus:

Accu-haakse slijper PWSA 20-Li B2

Productieaar: 01-2018

Serienummer: IAN 290849

Bochum, 12-01-2018

CE

Semi Uguzlu

• Kwaliteitsmanager -

Technische wizzigingen vanwege verdere ontwikkeling voorbehonden.

Vervangende accu bestellen

Wonneer u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig op internet, op www.kompernass.com, of Telefonisch afhandelen.

De prijs van de verrangende accu (PAP 20 A3) bedraagt € 27,99 incl. BTW en verzending. Dit articlek kan vanwege de beperkte voorraad na korteijd uiterverkocht zich.

Online bestellen

Zo bestelt u een verrangende accu in de accessoireshop:

Ga in uw browser waar de website www.kompernass.com.
■ Klik linksboven op het vlaggetje van uw land en taal.
Gnarr "Merken" en dan "Parkside", en selecteer uw apparaat, om de gespaste accu te selecteren.
Nadat u de accu in de winkelwagen hebt gelegd, klicht u op "Afrekenen" en volgt u de aanwijzingen die op het beeldschem verschijnen om de bestelling te voltooien.

OPMERKING

In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.

De actie is beperkt tot een accu per klant/apparaat, en tot een looptijd van twee maanden na de actieperiode. Daarna kan de verrangende accu als verrangingsonderdeel gegen de normal geldende voorwaarden worden besteld.

NL Service Nederland

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (bijv. IAN 290849) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Obsah

Uvod. 76

Pouziti v souladu s urcenim 76
Vybaveni 76
Rozsah dodávky 77
Technické udaje 77
