BEDIENUNGSANLEITUNG PWSA 20Li B2 PARKSIDE

AKKU-WINKELSCHLEIFER

Originalbetriebsanleitung

FR BE

MEULEUSE D'ANGLE SANS FIL

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

OB IE

DE/AT/CH Originalbetriebsanleitung Seite 1

Bestimmungsgemäß Gebrauch 2
Ausstattung 2
Lieferumfang 3
Technische Daten 3

Allgemeine Sicherheitshinweise fur Elektrowerkzeuge 4

1. Arbeitsplatz-Sicherheit 4
   2.Elektrische Sicherheit 4
2. Sicherheit von Personen 4
3. Verwendung und Behandlung des Elektrowerkzeugs 5
4. Verwendung und Behandlung des Akkuwerkzeugs 5
5. Service 6

Sicherheitshinweise fur alle Anwendungen. 6
Rückschlag und entsprechende Sicherheitshinweise 7
Besondere Sicherheitshinweise zum Schleifen und Trennschleifen 8
Weitere besondere Sicherheitshinweise zum Trennschleifen 8
9
Zulassiges Zubehor 10
Aufbewährung und Handhabung der empfohlenen Einsatzwerkzeuge 10
Arbeitshinweise. 11

Vor der Inbetriebnahme 12

Akku-Pack laden (siehe Abb. A) 12
Akku-Pack in das Gerät einsetzen / entnehmen 12
Akkuzustand prufen 12
Schutzhaube mit Schnellverschluss montieren 12
Zusatz-Handgriff montieren 13

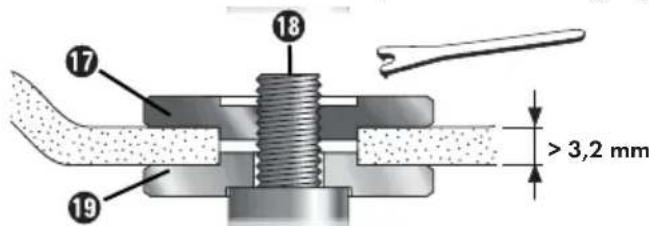

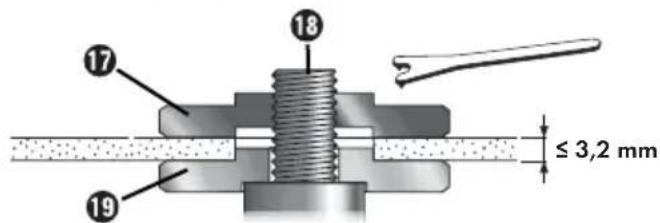

Schrupp-/Trennscheibe montieren /wechseln 13

Inbetriebnahme 14

Ein-/ausschalten 14
Drehzahl einstellen 14

Wartung und Reinigung 14

Entsorgung 15

Garantie der Kompernaß Handels GmbH 15

Service 16

Importeur

Original-Konformitätserklarung 17

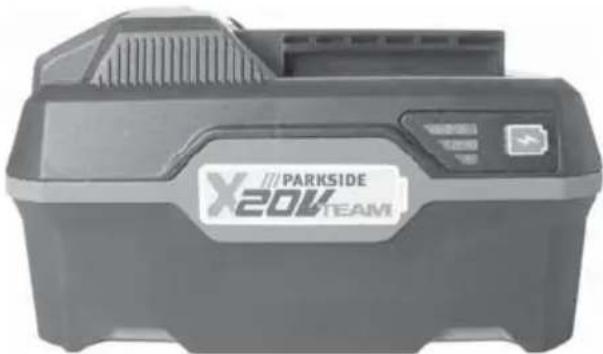

Ersatz-Akku Bestellung 18

Online-Bestellung 18
Telefonische Bestellung 18

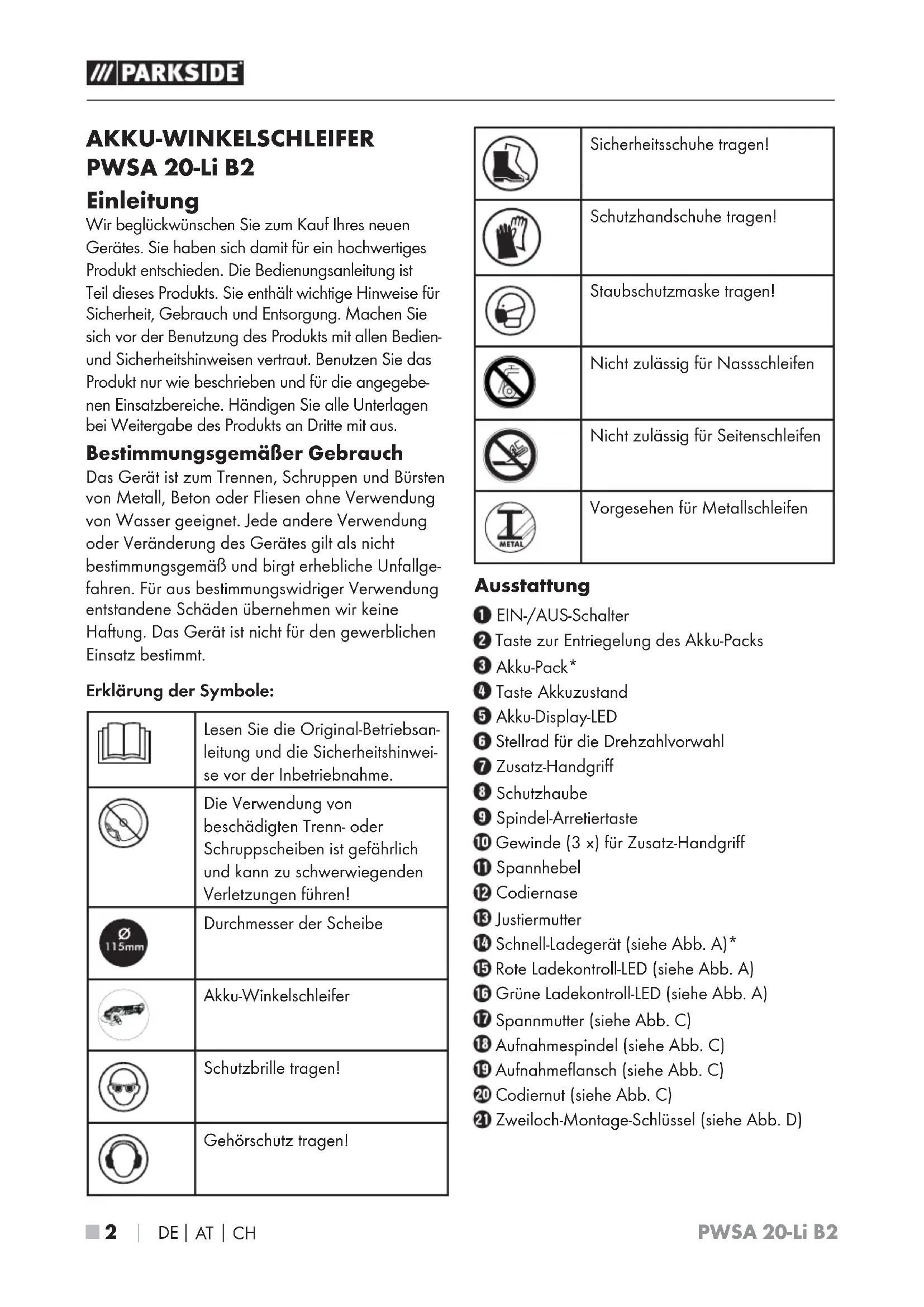

AKKU-WINKELSCHLEIFER PWSA 20-Li B2

Einleitung

Wir beträckwūnschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil desnes Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkte mit allen Bedien-und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Trennen, Schruppen und Bürsten von Metall, Beton oder Fliesen ohne Verwendung von Wasser geeignet. jeder andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernehmen wir keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Erklärung der Symbole:

	Lesen Sie die Original-Betriebsan-leitung und die Sicherheitshinwei-se vor der Inbetriebnahme.
	Die Verwendung von beschädigten Trenn- oder Schruppscheiben ist gefährlich und kann zu schwerwiegenden Verletzungen führen!
115mm	Durchmesser der Scheibe
	Akku-Winkelschleifer
	Schutzbrille/TRagen!
	Gehörschutz/TRagen!

	Sicherheitsschuhe-Tragen!
	Schutzhandschuhe-tragen!
	Staubschutzmaske-tragen!
	Nicht zulässig für Nassschleifen
	Nicht zulässig für Seitenschleifen
	Vorgesehen für Metallschleifen

Ausstattung

EIN/AUS-Schalter
Taste zur Entriebelung des Akku-Packs
3 Akku-Pack
4 Taste Akkuzustand
5 Akku-Display-LED
6 Stellrad für die Drehzahlvorwahr
Zusatz-Handgriff
Schutzhaube
Spindel-Arretiertaste
10 Gewinde (3 x) für Zusatz-Handgriff
1 Spannhebel
12 Codiernase
13 Justiermutter
14 Schnell-Ladegerät (siehe Abb. A)
15 Rote Ladekontroll-LED (siehe Abb. A)
16 Grüne Ladekontroll-LED (siehe Abb. A)
17 Spannmutter (siehe Abb. C)
18 Aufnahmespindel (siehe Abb. C)
15 Aufnahmeflansch (siehe Abb. C)
20 Codiernut (siehe Abb. C)
Zweiloch-Montage-Schlüssel (siehe Abb. D)

Lieferumfang

1 Akku-Winkelschleifer PwSA 20-Li B2
1 Zusatz-Handgriff
1 Schutzhaube (vormontiert)
1 Zweiloch-Montage-Schlüssel
1 Trennscheibe (vormontiert)
1 Betriebsanleitung

Technische Daten

Akku-Winkelschleifer: PWSA 20-Li B2

Bemessungsspannung: 20V = (Gleichstrom)

Bemessungsdrehzahl: n 2500 - 10000 min

Scheibenmaß: 0 115 mm

Gewindemaβ: M14

Akku-Pack: PAP 20 A3*

Typ:

Bemessungsspannung: 20 (Gleichstrom)

Kapazitat: 4

Zellen: 10

Akku-Schnelladegerat: PLG 20 A2*

EINGANG/Input:

Bemessungsspannung: 230 - 240 V~, 50 Hz (Wechselstrom)

Bemessungsaufnahme: 85 W

Sicherung (inner): 3,15 A

AUSGANG/Output:

Bemessungsspannung: 21,5 (Gleichstrom)

Bemessungssfrom: 3,5 A

Ladedauer: ca. 80 min

Schutzklasse: (Dopflisolierung)

• AKKU UND LADEGERÄT SIND NICT IM LIEFERUMFANG ENTHALTEN

Gerausch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entspruchend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Gerauschemissionswert:

Schalldruckpegel: L_PA = 84 dB (A)

Unsicherheit: K = 3 dB

Schalleistungspegel: L_WA = 95 dB(A)

Unsicherheit: K = 3 dB

Gehorschutzragen!

Schwingungsgesamtwert:

Oberflächenschleifen Hauptgriff: q_A = 1,83 m/s^2

Unsicherheit: K = 1,5m / s^2

Oberflächenschleifen

LITHIUM-IONeHn-Handgriff: a_h,AG = 1,224 ~m / s^2

Unsicherheit: K = 1,5m / s^2

A

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNING!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibraktionen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es bereits eingeschaltet ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrrogerat erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darüber, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnahmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörnteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeingrachtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursichen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAHR) Laden Sie nicht aufladbare Batterien niemals auf.

zen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es Besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Dabei wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für alle Anwendungen

Gemeinsame Sicherheitshinweise zum Schleifen und Trennschleifen:

a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer und Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und / oder schweren Verletzungen kommt.

b) Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursachen.

c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihr Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

d) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstkrehzahl. Zubehor, das sich schneller als zulässig dreht, kann zerbrechen und umherliegen.

Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechehen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

f) Einsatzwerkzeuge mit Gewindeeinsatz müssen/genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleif-scheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleib oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerk-zeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeuges auf und halten Sie das Geräte eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in der Testzeit.

h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,/TRagen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske mussenden bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Larm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochene Einsatzwerkzeuge konnen wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursichen.
i) Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
k) Halten Sie das Netzkabel von sich drehen den Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Arm in das sich drehende Einsatzwerkzeug geraten.
I) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehen den Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in ihren Körper bohren.
n) Reinigen Sie regelmäßig die Lüfungsschlitze Ihres Elektrowerkzeugs. Das Motorgebäsezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursichen.
o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitseinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeuges, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z.B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die groß-mögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie ihre Hand nie in die Nöhe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
c) Meiden Sie mit Ihr dem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegenegasetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zusckprallen und verklemen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sageblatt. Solche Einsatzwerkzeuge verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b) Gekropfte Schleifscheiben müssen so montiert werden, dass ihre Schleifflache nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c) Die Schutzhaube muss sicher am Elektro-werkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass derkleinstmögliche Teil des Schleifkörpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkorper sowie Funken, die Kleidung entzüden konnten, zu schützen.
d) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seiteliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Groß und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben konnen sich von den Flanschen für andere Schleifscheiben unterscheiden.

f) Verwenden Sie keine abgenutzten Schleifscheiben von groBeren Elektrowerkzeuge. Schleifscheiben fur groBere Elektrowerkzeuge sind nicht fur die hoheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und konnen brechen.

Weitere besondere Sicherheitsinweise zum Trennschleifen

a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führten Sie keine übermöbig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Still-stand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Andernfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermin-den. Groß Werkstücke können sich unter ihren eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, undzar sowohl in der Nähe der Trennscheibe als auch an der Kante.
f) Seien Sie besonderss vorsichtig bei „Tauch-schnitten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Sicherheitshinweise für Ladegeräte

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Wenn die Netzanschlussleitung these Gerates beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

WARNING!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Zulässiges Zubehör

	Max. Durchmesser ø (mm)	Max. Dicke (mm)	Gewinde-maß (mm)	max. Drehzahl (min-1)	max. Umfangs-geschwin-digkeit (m/s)	Werkzeug	Schutzhaube
Trennscheiben	115 3 M	14 13	800 80			Zweiloch-Montage-Schlüssel	Ja
Schruppsscheiben	115 6 M	14 13	800 80			Zweiloch-Montage-Schlüssel	Ja

Aufbewährung und Handhabung der empfohlenen Einsatzwerkzeuge

Schleifwerkzeuge sind mit Vorsicht zu behandeln und zu transportieren.
Schleifwerkzeuge sind so zu lagern, dass sie keinen mechanischen Beschädigungen oder Umwelterinflüssen (z. B. Feuchtigkeit) ausgesetzt sind.

Arbeitshinweise

HINWEIS

Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Andernfalls konnten sie zerbrechen, beschädigt werden und Verletzungen verursachen.

Schruppschleifen:

Verwenden Sie niemals
Trennscheiben zum Schruppen!

Bewegen Sie den Winkelschleifer mit mäbigem Druck über das Werkstück hin und her.
Fuhren Sie bei weichem Material die Schruppscheibe in einem flachen Winkel über das Werkstück, bei hartem Material in einem etwas steileren Winkel.

Trennschleifen:

Verwenden Sie niemals Schruppscheiben zum Trennen!

■ Verwenden Sie nur geprüfte faserstoffverstärkte Trenn- oder Schleifscheiben, die für eine Umfangsgeschwindigkeit von nicht weniger als 80m /s zugelassen sind.

VORSICHT!

Das Schleifwerkzeug lauft nach dem Ausschalten nach. Bremsen Sie es nicht durch seitliches Gegendrücken ab.

Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen / Schraubstock, um das Werkstück festzuhalten. Es ist damit{sicherer gehalten, als mit ihrer Hand.
Schalten Sie das Gerät vor dem Ablegen immer aus und warten Sie, bis das Gerät zum Stillstand gekommen ist.
■ Verwenden Sie das Gerät nur für Trockenschmitt bzw. Trockenschliff.
Der Zusatz-Handgrif muss bei allen Arbeiten mit dem Gerät montiert sein.
Asbesthaltiges Materialarf nichtbearbeitert werden.Asbest giltalskrebserregend.

Tipp! So verhalten Sie sich richtig.

GEFAHR! Führen Sie DAS GERÄT IMMER IM GEGENLAUF DURCH DAS WERKSTUCK.

Bei entgegengesetzter Richtung besteht die Gefahr eines Rückschags. Das Gerät kann aus dem Schnitt gedrückt werden.
Fuhren Sie das Gerät immer eingeschaltet gegen das Werkstück. Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es erst dann aus.
Halten Sie das Gerät während der Arbeit immer fest mit beiden Handen. Sorgen Sie für einen sicheren Stand.
Fur die Beste Schleifwirkung bewegen Sie das Gerät gleichmäßig in einem Winkel von 15^ bis 30^ (zwischen Schleifscheibe und Werkstück) auf dem Werkstück hin und her.
■ Beim Bearbeiten von schrägen Flächen darf das Gerät nicht mit großer Kraft auf das Werkstück gedrückt werden. Wenn die Drehzahl stark abfällt, müssen Sie die Andruckkraft reduzieren, um sicheres und effektives Arbeiten zu erhögenden. Sollte das Gerät plottlich vollkommen gebremst oder blockiert sein, muss das Gerät sofort ausgeschaltet werden.
Trennen:Arbeiten Sie mit mäbigem Vorschub und verkanten Sie die Trennscheibe nicht.
Schrupp- und Trennscheiben werden beim Arbeiten sehr heiß - halten Sie sie vor dem Berühren vollständig abkühlen.
■ Verwenden Sie das Gerät niemals zweckentfremdet.
Achten Sie immer daraufuf, dass das Gerät ausgeschaltet ist, bevor Sie den Akku in das Gerät stecken.
Schalten Sie bei Gefahr sofort das Gerät aus und entfernen Sie den Akku. Sorgen Sie dazu, dass das Gerät leicht zugänglich und im Notfall problemlos erreichbar ist.

Entfernen Sie bei Arbeitspausen, vor allen Arbeiten am Gerät und bei Nichtgebrauch immer den Akku. Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Seien Sie stets aufmerksam! Achten Sie immer daraufuf, was Sie tun, und gehen Sie stets mit Vernunft vor. Benutzen Sie das Gerät in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

WARNING!

Tragen Sie immer eine Schutzbrille.

WARNING!

Tragen Sie immer eine Staubschutzmaske.

Vor der Inbetriebnahme Akku-Pack laden (siehe Abb. A)

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerätnehmen bzw. einsetzen.
Laden Sie den Akku-Paclne, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt.
Stecken Sie den Akku-Pac3 in das Schnell-Ladegerat 14 siehe Abb. A).
Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED 15 leuchtet rot.
Die grüne Kontroll-LED6 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack insatzbereit ist.

ACHTUNG!

Sollte die rote Kontroll-LED15 blinken, dann ist der Akku-Pack 3 berhitzt und kann nicht aufgeladen werden.
Sollte die rote und grüne Kontroll-LED5 16 Gemeinsam blinken, dann ist der Akku-Pack 3 defekt.

Schalten Sie das Ladegerät zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

Akku-Pack in das Geräteinsetzen / entnahme

Akku-Pack einsetzen:

Lassen Sie den Akku-Pac in den Griff einrasten.

Akku-Pack entnehmen:

Drücken Sie die Taste zur Entriegelung und entnahmen Sie den Akku-Pack 3.

Akkuzustand prüfen

Drucken Sie zum Prufen des Akkuzustands die Taste Akkuzustand (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird in der Akku-Display-LED vie folgt angezeigt:
ROT/ORANGE/GRUN maximale Ladung ROT/ORANGE mittlere Ladung ROT = schwache Ladung-Akku aufladen

Schutzhaube mit Schnellverschluss montieren

WARNING! VERLETZUNGSGEFAHR

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnahme den Akku.

VERLETZUNGSGEFAHR

• Verwenden Sie den Winkelschleifer immer mit der Schutzhaube die Schutzhaube muss sicher am Winkelschleifer angebracht werden. Stellen Sie diese so ein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstmögliche Teil des Schleif-körpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücke und zufälligem Kontakt mit dem Schleifkörper schützen.

VERLETZUNGSGEFAHR

Achten Sie darauf, dass die Schutzhaube 8 mindestens im gleichen Winkel wie der Zusatz-Handgriff nontiert wird (siehe Abb. B). Andernfalls konnen Sie sich an der Schrupp-bzw. Trennscheibe verletzen.

Offnen Sie den Spannhebe
Setzen Sie die Schutzhaube mit der Codiernase 13 die Codiernut. 20
Drehen Sie die Schutzhaube in die erforderliche Stellung (Arbeitsposition). Die geschlossene Seite der Schutzhaube huss stets zum Bediener zeigen.
Schlieben Sie den Spannhebe zum Festklemmen der Schutzhaube 8 Falls erforderlich, kann die Spannkraft des Verschlusses durch Losen oder Anziehen der Justiermutter 13 verändert werden. Stellen Sie safer, dass die Schutzhaube 8 est auf dem Spindelhals sitzt.

Zusatz-Handgriff montieren

VORSICHT!

Aus Sicherheitsgründen darf these Gerät nur mit dem Zusatz-Handgriff ⑦erwendet werden. Andernfalls konnen Verletzungen die Folge sein. Der Zusatz-Handgriff ⑦ann je nach Arbeitsweise links, rechts oder oben am Gerätekopf eingeschraubt werden.

Schrupp/ Trennscheib montieren / wechseln

Tragen Sie beim Wechseln von Trenn-/ Schruppscheiben immer Schutzhand-schuhe.

Die Abmessungen der Schrupp- oder Trennscheiben beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch 19 passen. Keine Reduzierstücke oder Adapter verwenden.

HINWEIS

• Verwenden Sie unbedingt nur schmutzfrei Scheiben.

■ Verwenden Sie nur Schleifwerkzeuge, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.

VERLETZUNGSGEFAHRI Betätigen Sie die Spindel-Arretiertaste ⑨ nur bei stillstehender Aufnahmespindel 18

Drucken Sie die Spindel-Arretiertast zum Blockieren des Getriebes.

Losen Sie die Spannmutte mit Hilfe des Zweiloch-Montage-Schlusses 2 siehe Abb. D).

Setzen Sie die Schrupp- oder Trennscheibe, mit der beschrifteten Seite zum Gerät, auf den Aufnahmeflansch 19

Setzen Sie anschließend die Spannmutte, mit der erhobenen Seite nach oben, wieder auf die Aufnahmespindel 18

Bei dünnen Schleifscheiben (siehe Abbildung 1):

Der Bund der Spannmutte7 zeit nach oben, damit eine)dünne Schleifscheibe sichergespannt werden kann.

Abb.1

Drucken Sie die Spindel-Arretiertastezum Blockieren des Getriebes.
Ziehen Sie die Spannmutte mit dem Zweiloch-Montage-Schlüssel vieder fest.

Bei dicken Schleifscheiben (siehe Abbildung 2):

Abb. 2

Der Bund der Spannmutter 7 zeigt nach unten, damit die Schleifscheibe sicher auf der Aufnahme spindel 18 ngebracht werden kann.

Aufnahmespinde18 arrefieren.
Die Spannmutte mit dem Zweiloch-Montage-Schlüssel Uhrzeigersinn festziehen.

HINWEIS

Wenn die Scheibe nach dem Wechsel unruhig lauft oder schwingt, muss diese Scheibe sofort wieder ausgewechselt werden.
Lassen Sie das Gerät nach einem Scheibenwechsel安心heritshalber 60 Sekunden auf Höchstdrehzahl laufen. Achten Sie auf ungewöhnliche Gerausche und Funkenentwicklung.
Überprüfen Sie, ob alle Befestigungsteile korrekt angebracht sind.
Achten Sie daraufuf, dass der Drehrichtungspfel (falls vorhanden) auf den Trenn-, oder Schruppscheiben (auch Diamant-Trennscheiben) und die Drehrrichtung des Gerates (Drehrichtungspfel auf dem Gerätekopf) übereinstimmen.

Inbetriebnahme

Ein-/ausschalten

Überprüfen Sie das eingesetzte Werkzeug vor Gebrauch, ob alle Befestigungsteile korrekt angebracht sind.

HINWEIS

Schalten Sie den Winkelschleifer immer vor Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.

Einschalten:

Drucken Sie den EIN-/AUS-Schalter 0 erst nach rechts, umihn dann nach vorne zu schieben.

Ausschalten:

Lassen Sie den EIN-/AUS-Schaltewieder los.

Dauerbetrieb einschalten:

Drucken Sie den EIN-/AUS-Schalter 1 erst nach rechts, umihn dann nach vorne zu schieben. Drucken Sie den EIN-/AUS-Schalter 1 dann zusammen vorne herunter, bis er einrastet.

Dauerbetrieb ausschalten:

Drucken Sie den EIN-/AUS-Schalter 1 hinten herunter und halten ihn dann los.

Drehzahl einstellen

Mit dem Stellrad für die Drehzahlvorwahr 6 konnen Sie die Drehzahl vorwahlen: (1 = gingere Drehzahl, 6 = großere Drehzahl).

Wir empfehlen Ihnen, sie durch praktische Tests zu ermitteln.

Die Drehzahl kann auch während des Betriebs verändert werden.

Wartung und Reinigung

WARNING! VERLETZUNGSGEFAHR Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnahme Sie den Akku.

Der Akku-Winkelschleifer ist wartungsfrei.

■ Verwenden Sie keine scharfen Gegenstände zur Reinigung des Gerätes. Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Andernfalls kann das Gerät beschädigt werden.
■ Reinigen Sie das Gerät regelmäßig, am besten immer direkt nach Abschluss der Arbeit.
■ Reinigen Sie das Gehäuse mit einem trockenen Tuch - verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Zur gründlichen Reinigung des Gerätes wird ein Staubsauger besteht.
Lüftungsöffnungen müssen immer frei sein.
Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter) können Sie über unsere Service - Hotline bestellen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Sie kann in den ortlichen Recyclebehältern entsorgt werden.

n Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß Europäischer Richtlinie 2012/19/EU mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

In Sie Akkus nicht in den Hausmüll!

Entfernen Sie die Akkus vor der Entsorgung aus dem Gerät. Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycliert werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (b) und Ziffern (a) mit folgender Bedeutung:

1-7:Kunststoffe,

20-22: Papier und Pappe,

80-98: Verbundstoffe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Garantie der

Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln theses Produkte stehen ihren gegen den Verkäufe des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf.
These Unterlage wird als Nachweis fur den Kauf benoigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen(sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe angegeben werden konnen oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile, die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecks und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B.IAN 12345) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmer Sieitte dem Typenschild,einer Gravur,auf dem Titelblatt ihrer Anleitung (unter links) oder als Aufkleber auf der Rück-oder Unterseite.
Sollten Funktionsehler oder sonstige Mängel auftreten, Kontaktieren Sie zunachst die nachfol-gend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

HINWEIS

Bei Parkside und Florabest Werkzeugensenden Sieitte ausschlieBlich den defekten Artikel ohne Zubehor (z. B. Akku, Aufbewah-rungskoffer, Montagewerkzeuge, etc) ein.

Auf www.lidl-service.com können Sie diese und weitere weitere Handbucher, Produktvideos und Software herunterla den.

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 290849

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

EG-Niederspannungsrichtlinie

(2014/35/EU)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 60745-1:2009+A11

EN 60745-2-3:2011+A2+A11+A12+A13

EN 55014-1:2006+A1+A2

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-2-29:2004+A2

EN 60335-1:2012+A11

EN 62233:2008

EN 50581:2012

Typbezeichnung der Maschine:

Akku-Winkelschleifer PWSA 20-Li B2

Herstellungsjahr: 01-2018

Seriennummer: IAN 290849

Bochum, 12.01.2018

CE

Semi Uguzlu

• Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder Telefonisch abwickeln.

Der Preis des Ersatz-Akkus (PAP 20 A3) beträgt 27,99 € inkl. MwSt. und Versand. Diese Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkaufst sein.

Online-Bestellung

Um einen Ersatz-Akku über den Zubehör-Shop zu bestellen:

■ Rufen Sie mit Ihrer Internetbrowser die Seite www.kompernass.com auf.

■ Klichen Sie links oben auf die entsprechende Flagge, um das gewünschte Land und die Sprache auszuwahlen.
■ Klichen Sie jetzt unter Marken auf „Parkside" und wahlen Sie anschließend Ihr entspruchendes Gerät aus, um den passenden Ersatz-Akku auszuwahlen.
Nachdem Sie den Ersatz-Akku in den Warenkorb gelegt haben, klichen Sie auf die Schaltfläche „Kasse" und befolgen die auf dem Bildschirm angezeigten Anweisungen, um den Bestellvorgang abzuschreiben.

HINWEIS

Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in thisem Fallitte die Service-Hotline.
Die Aktion ist begrenzt auf einen Akku pro Kunde / Gerät, sowie auf eine Laufzeit von zwei Monaten nach dem Aktionszeitaum. Danach kann der Ersatzakku als Ersatzteil zu anderen Konditionen weiterhin bestellt werden.

Telefonische Bestellung

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Um einechnelbe Bearbeitung Ihrer Bestellung zu gewährleisten,halten Sieitte fur alle Anfragen die Artikelnummer (z.B.IAN 290849) des Gerates bereit. Die Artikelnummer entnehmer Sieitte dem Typenschild oder dem Titelblatt dieser Anleitung.

Contents

Introduction 20

Kompernass Handels GmbH

Warranty

Dear Customer,

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 290849

Importateur

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Online bestellen 74
Telefonisch bestellen 74

ACCU-HAAKSE SLIJPER PWSA 20-Li B2

Inleiding

2. Elektrische verilgheit

3. Veiligkeit van Personen

Kompernaβ Handels GmbH

Geachte klant,

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 290849

Importeur

Telefonisch bestellen

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Garantia da Kompernass Handels GmbH 127

127
Assistencia Técnica 128
Importador 128
Traducao da Declaracao de Conformidade original 129
Encomenda do acumulador de substituicao 130
Encomenda online 130
Encomenda por telephone 130

REBARBADORA COM BATERIA PWSA 20-Li B2

Introdução

Garantia da Kompernass Handels GmbH

Stand der Informationen - Last Information Update - Version des informations

Stand van de informatie · Stav informaci · Estado de las informaciones

Estado das informacoes: 01/2018 Ident.No.: PWSA20-LiB2-012018-1
