MODE D'EMPLOI PWSA 20Li B2 PARKSIDE

•  37 ■ Table des matières Introduction p. 38
• Utilisation conforme à l'usage prévu p. 38
• Équipement p. 38
• Matériel livré p. 39
• Caractéristiques techniques p. 39
• Avertissements de sécurité généraux pour l'outil électrique p. 40

1. Sécurité de la zone de travail ...............................................40

2. Sécurité électrique ........................................................ 40

3. Sécurité des personnes .................................................... 40

4. Utilisation et entretien de l'outil ..............................................41

5. Utilisation et manipulation d'un outil à accu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

6. Service après-vente ....................................................... 42

• Avertissements de sécurité pour toutes les utilisations p. 42
• Recul brutal et consignes de sécurité correspondantes p. 43
• Avertissements de sécurité spéciaux pour le meulage et le tronçonnage p. 44
• Autres avertissements de sécurité spéciaux concernant le tronçonnage p. 44
• Consignes de sécurité relatives aux chargeurs p. 45
• Accessoires admis p. 46
• Stockage et maniement des outils d'intervention recommandés p. 46
• Consignes de travail p. 47
• Avant la mise en service p. 48
• Recharger le pack d'accus (voir fig. A) p. 48
• Mettre le pack d'accus dans l'appareil / l'en retirer p. 48
• Contrôler l'état de l'accu p. 48
• Monter le capot de protection avec fermeture rapide p. 48
• Monter la poignée supplémentaire p. 49
• Monter / changer la meule à dégrossir / le disque à tronçonner p. 49
• Mise en service p. 50
• Mise en marche / mise hors service p. 50
• Réglage de la vitesse de rotation p. 50
• Entretien et nettoyage p. 51
• Mise au rebut p. 51
• Garantie de Kompernass Handels GmbH p. 52
• Service après-vente p. 53
• Importateur p. 53
• Traduction de la déclaration de conformité originale p. 54
• Commande d'accu de rechange p. 55
• Commande en ligne p. 55
• Commande téléphonique PWSA 20-Li B2 ■ 38  p. 55

PWSA 20-Li B2 Introduction Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux con- signes et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents. Utilisation conforme à l'usage prévu L'appareil est conçu pour le tronçonnage, le dégrossissage et le brossage de métal, béton ou carrelages sans utiliser d'eau. Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Nous déclinons toute responsabilité pour les dommages causés résultant d'une utilisation non conforme. L'appareil n'est pas conçu pour un usage professionnel. Explication des symboles: Lisez le mode d'emploi d'origine et les consignes de sécurité avant la mise en service. L'utilisation de disques à tronçon- ner ou de meules à dégrossir est dangereuse et peut entraîner des blessures graves! Diamètre du disque Meuleuse d'angle sans fil Porter des lunettes de protection! Porter une protection auditive! Porter des chaussures de sécu- rité! Porter des gants de protection! Porter un masque de protection anti-poussière! Non admissible pour la rectifica- tion sous arrosage Non admissible pour la rectifica- tion latérale Conçue pour le ponçage de métaux Équipement Interrupteur MARCHE/ARRÊT Touche de déverrouillage du pack d'accus Pack d'accus* Touche d'état accu LED d'affichage de l'accu Molette de présélection de la vitesse Poignée supplémentaire Capot de protection Touche d'arrêt de broche Filetage (3 x) pour poignée supplémentaire Levier de serrage Cran détrompeur Écrou de réglage Chargeur rapide (voir fig. A)* LED de contrôle de charge rouge (voir fig. A) LED de contrôle de charge verte (voir fig. A) Écrou de serrage (voir fig. C) Broche de fixation (voir fig. C) Bride de fixation (voir fig. C) Rainure recevant le cran (voir fig. C) Clé de montage à deux ergots (voir fig. D)PWSA 20-Li B2

 39 ■ Matériel livré 1 meuleuse d’angle sans fil PWSA 20-Li B2 1 poignée supplémentaire 1 capot de protection (prémonté) 1 clé de montage à deux ergots 1 disque à tronçonner (prémonté) 1 mode d'emploi Caractéristiques techniques Meuleuse d'angle sans fil: PWSA 20-Li B2 Tension nominale: 20V (courant continu) Plage nominale de vitesses : n 2500 - 10000 min

Ø du disque: 115 mm Filetage: M14 Utiliser l'outil sans fil avec l'accu suivant: PAP 20 A3* Type: LITHIUM-IONS Tension nominale: 20V (courant continu) Capacité: 4 Ah Cellules: 10 Pour charger rapidement le pack d'accus, utilisez le chargeur rapide suivant: PLG 20 A2* ENTRÉE / Input: Tension nominale: 230 - 240V

• BATTERIE ET CHARGEUR NE SONT PAS INCLUS DANS FOURNI Informations relatives aux bruits et aux vibra- tions: Valeur de mesure du bruit déterminée conformé- ment à la norme EN60745. Le niveau de bruit A pondéré typique de l'outil électrique est de: Valeur d'émissions sonores: Niveau de pression acoustique: L

= 84 dB (A) Imprécision: K = 3 dB Niveau de puissance acoustique: L

Ponçage de surfaces Poignée supplémentaire: a h, AG = 1,224 m/s

REMARQUE ► Le niveau de vibrations indiqué dans les pré- sentes instructions a été mesuré conformément à une méthode de mesure normée et peut être utilisé pour comparer des appareils. La valeur d'émission des vibrations déclarée peut également être utilisée pour une évalua- tion préliminaire de l'exposition.PWSA 20-Li B2 ■ 40 

AVERTISSEMENT! ► Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder la valeur indiquée dans ces instructions. La sollicitation vibratoire pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière. Essayez de garder la sollicitation par vibra- tions aussi faible que possible. Des mesures d'exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. À ce titre, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l'outil est éteint et celles pendant lesquelles il est allumé mais fonctionne sans charge). Avertissements de sécurité généraux pour l'outil électrique AVERTISSEMENT! ► Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertisse ments et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. Le terme "outil" dans les avertissements fait réfé- rence à votre outil électrique alimenté par le sec- teur (avec cordon d'alimentation) ou à votre outil fonctionnant sur accu (sans cordon d'alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les pous- sières ou les fumées. c) Maintenir les enfants et les personnes pré- sentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2. Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électrique à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétra- tion d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'ou- til. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mou- vement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

orsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil électrique dans un em- placement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médica- ments. Un moment d'inattention en cours d'uti- lisation d'un outil peut entraîner des blessures graves des personnes.PWSA 20-Li B2

Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équi- pements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidé- rapantes, les casques ou les protections acous- tiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrup- teur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccor- dement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4. Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au ré- gime pour lequel il a été construit. b) Ne pas utiliser l'outil électrique si l'interrup- teur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d'alimen- tation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. d) Conserver les outils à l'arrêt hors de la portée des enfants et Et ne pas permettre à des per- sonnes ne connaissant pas l'outil ou les pré- sentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisa- teurs novices.

Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonction- nement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permet- tant de couper. Des outils destinés à couper correctement entretenus avec des pièces cou- pantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions. en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations diffé- rentes de celles prévues pourrait donner lieu à des situations dangereuses.

5. Utilisation et manipulation d'un

outil à accu a) Uniquement recharger les accus dans les chargeurs recommandés par le fabricant. Un chargeur compatible pour certains types d'accus peut provoquer un incendie s'il est utilisé avec d'autres accus.

N'utiliser les outils qu'avec des pack d'accus spécifiquement désignés. L'utilisation de tout autre accu peut créer un risque de blessure et de feu. c) Tenir les accus inutilisés à l'abri des agrafes, pièces de monnaie, clés, clous, vis et autres objets en métal susceptibles de court-circuiter les contacts. Un court-circuit entre les contacts des accus peut provoquer des brûlures ou un incendie.PWSA 20-Li B2 ■ 42 

d) L'accu peut couler en cas d'usage incorrect. Éviter tout contact avec ce liquide. Laver à l'eau en cas de contact involontaire. En cas de contact du liquide avec les yeux, il faut en plus consulter un médecin. Le liquide qui s'écoule des accus peut causer des irritations de la peau ou des brûlures. PRUDENCE! RISQUE D'EXPLOSION! Ne rechargez jamais des piles non rechargeables. Protégez l'accu de la chaleur, par ex. aussi du rayonnement solaire continu, du feu, de l'eau et de l'humidité. Il y a risque d'explosion.

6. Service après-vente

a) Faire entretenir l'outil électrique par un répa- rateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue. Avertissements de sécurité pour toutes les utilisations Avertissements de sécurité conjoints pour le meulage et le tronçonnage: a) Cet outil électrique est destiné à fonctionner comme meuleuse et tronçonneuse. Lisez et respectez toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifica- tions fournies avec cet outil électrique. Si vous ne respectez pas les instructions suivantes, un choc électrique, un incendie et/ ou des blessures graves peuvent survenir. b) Cet outil électrique ne convient pas pour poncer avec du papier abrasif, des brosses à crins métalliques et pour polir/lustrer. Les utilisations pour lesquelles cet outil électrique n'est pas prévu peuvent engendrer des risques et des blessures. c) N'utilisez pas d'accessoires qui ne sont pas spécialement prévus ou recommandés par le fabricant pour cet outil électrique. Le simple fait de pouvoir fixer l'accessoire à votre outil électrique ne garantit pas une utilisation sûre. d) Le nombre de tours autorisé de l'outil d'inter- vention doit être au moins aussi élevé que le nombre de tours maximal indiqué sur l'outil électrique. Les accessoires tournant plus rapide- ment que ce qui est autorisé peuvent se briser et voler en éclats. e) Le diamètre extérieur et l'épaisseur de l'outil d'intervention doivent correspondre aux di- mensions indiquées de votre outil électrique. Les outils d'intervention mal dimensionnés ne peuvent pas être suffisamment protégés ou contrôlés. f) Les outils d'intervention à insert fileté doivent être exactement adaptés au filetage de la broche porte-meule. Pour les outils d'inter- vention montés au moyen d'une bride, le diamètre du trou de l'outil d'intervention doit être adapté au diamètre du réceptacle de la bride. Les outils d'intervention qui ne sont pas parfaitement fixés à l'outil électrique tournent de manière irrégulière, vibrent fortement et peuvent entraîner une perte de contrôle. g) N'utilisez pas d'outils endommagés. Contrôlez avant chaque utilisation les outils tels que les meules en vue de détecter des éclats et fissures, le plateau d'appui en vue de détecter fissures, des signes d'usure plus ou moins prononcés, les brosses métalliques en vue de détecter des fils détachés ou cas- sés. Si l'outil électrique ou l'outil d'interven- tion tombe par terre, contrôlez s'il est endom- magé ou bien utilisez un outil d'intervention qui n'est pas abîmé. Après avoir contrôlé et mis en place l'outil d'intervention, ne sé- journez, vous et des personnes à proximité, qu'en dehors du plan de rotation de l'outil d'intervention et laissez tourner l'appareil une minute à la vitesse maximale. Les outils d'intervention endommagés cassent la plupart du temps durant la période de test. h) Portez un équipement de protection indivi- duelle. En fonction de l'utilisation, utilisez une protection faciale intégrale, une protection oculaire ou des lunettes de protection. Dans la mesure du nécessaire, portez un masque anti-poussière, une protection auditive, des gants de protection ou un tablier spécial quiPWSA 20-Li B2

 43 ■ tiennent éloignées les particules de meulage et de matériau. Les yeux doivent être protégés des projections de corps étrangers engendrées lors de différentes utilisations. Un masque anti-poussière ou respiratoire doit filtrer la pous- sière créée lors de l'utilisation. Si vous êtes ex- posé à un bruit important pendant une longue période, vous risquez d'être atteint d'une perte auditive.

Veillez à ce que d'autres personnes respectent une distance de sécurité par rapport à votre périmètre de travail. Toute personne péné- trant dans le périmètre de travail doit porter un équipement de protection individuelle. Des fragments de la pièce à usiner ou des outils d'intervention brisés peuvent voler et causer des blessures également en dehors du périmètre de travail direct. j) Ne tenez l'outil électrique que par ses sur- faces de préhension isolées lorsque vous effectuez des travaux dans lesquels l'outil d'intervention risque de toucher des lignes électriques invisibles. Le contact avec une ligne électrique peut également mettre les parties mé- talliques de l'appareil sous tension et provoquer un choc électrique. k) Maintenez le cordon d'alimentation loin d'outils d'intervention rotatifs. Si vous perdez le contrôle de l'appareil, le cordon d'alimenta- tion peut être sectionné ou happé et votre main ou bras peut être pris dans l'outil d'intervention en rotation. l) Ne déposez jamais l'outil électrique tant que l'outil d'intervention ne s'est pas entièrement immobilisé. L'outil d'intervention en train de tourner risque d'entrer en contact avec la sur- face de déposition et de vous faire perdre ainsi le contrôle de l'outil électrique. n) Attendez toujours que l'outil électrique ait cessé de tourner avant de le transporter. Votre habit risque d'entrer fortuitement en contact avec l'outil d'intervention en rotation, et cet outil risque de pénétrer dans votre corps. o) Nettoyez régulièrement les fentes de ventila- tion de votre outil électrique. La soufflerie du moteur aspire de la poussière dans le boîtier de l'appareil et une accumulation de poussière mé- tallique peut engendrer des risques électriques. o) N'utilisez pas l'outil électrique à proximité de matériaux combustibles. Les étincelles peuvent enflammer ces matériaux. p) N'utilisez pas d'outils d'intervention qui né- cessitent des liquides réfrigérants. L'utilisation d'eau ou d'autres réfrigérants liquides peut provoquer un choc électrique. Recul brutal et consignes de sécurité correspondantes Le recul est la réaction soudaine d'un outil d'inter- vention (comme une meule, un plateau de pon- çage, une brosse métallique etc.) qui s'accroche ou se bloque. Un accrochage ou un blocage entraîne un arrêt abrupt de l'outil d'intervention en rotation. De ce fait, l'outil électrique, s'il n'est pas fermement tenu en main, subit une accélération brutale en sens opposé de celui de l'outil d'intervention. Si par exemple un disque abrasif accroche ou se bloque dans la pièce à usiner, le bord du disque plongeant dans pièce au point de coincement va creuser le matériau, avec risque d'ébrécher le disque ou d'un recul brutal. Le disque abrasif peut sauter en direction de l'opérateur ou s'en éloigner, ceci selon le sens de rotation du disque au point d'accrochage/blocage. Les disques abrasifs peuvent également se rompre dans ces conditions. Un recul résulte d'une utilisation incorrecte ou inap- propriée de l'outil électrique. Des mesures de pru- dence adaptées, comme celles décrites ci-dessous, permettent de l'éviter. a) Saisissez fermement l'outil électrique et posi- tionnez votre corps et vos bras de manière à pouvoir résister à un recul brutal. Utilisez tou- jours la poignée supplémentaire, si présente, pour maîtriser le mieux possible les forces de recul ou les couples de réaction au démar- rage. L'opérateur peut maîtriser les forces de recul et de réaction grâce à des mesures de prudence adaptées. b) Ne placez jamais les mains à proximité d'ou- tils d'intervention en rotation. En cas de recul, l'outil d'intervention peut se déplacer au-dessus de votre main.PWSA 20-Li B2 ■ 44 

c) Évitez avec votre corps la zone dans laquelle l'outil électrique se déplace lors d'un recul brutal. Au point de blocage, le recul entraîne l'outil électrique dans la direction opposée à celle de rotation du disque abrasif. d) Travaillez de manière particulièrement pru- dente au niveau des angles, des arêtes vives, etc. Évitez que les outils d'intervention rebon- dissent de la pièce à usiner et se coincent. Dans les angles, au contact d'arêtes vives ou lorsqu'il rebondit, l'outil d'intervention en rota- tion tend à se coincer. Ceci entraîne une perte de contrôle ou un recul brutal. e) N'utilisez pas de chaîne coupante ni de lame de scie dentées. De tels outils d'intervention causent souvent un recul brutal ou la perte du contrôle de l'outil électrique. Avertissements de sécurité spéciaux pour le meulage et le tronçonnage

Utilisez exclusivement les meules/disques homologués pour votre outil électrique et le capot de protection prévu pour ces meules/ disques. Les meules/disques qui ne sont pas prévus pour l'appareil électrique peuvent ne pas être suffisamment protégés et ne sont pas sûrs.

Les meules abrasives à bord coudé doivent être montées de telle manière que leur sur- face de meulage ne fasse pas saillie au dessus du plan du bord du capot de protection. Un disque abrasif incorrectement monté et qui fait saillie au dessus du plan du bord du capot de protection ne peut pas être suffisamment protégé. c) Le capot de protection doit être placé de manière sûre sur l'outil électrique et, pour obtenir un niveau maximum de sécurité, être réglé de sorte que la plus petite partie à nu possible de la meule/du disque regarde vers l'opérateur. Le capot de protection aide à protéger l'opérateur des fragments et d'un contact aléatoire avec la meule/le disque ainsi que des étincelles susceptibles d'enflammer les vêtements. d) Les meules/disques ne doivent être utilisés que dans le cadre des possibilités d'utilisation recommandées. Par exemple: Ne meulez jamais avec la sur- face latérale d'un disque à tronçonner. Les disques à tronçonner sont conçus pour un en- lèvement du matériau avec la tranche du disque. L'exercice d'une force latérale sur ces disques à abrasifs risque de les briser. e) Utilisez toujours des brides de serrage intactes, de taille et de forme adaptées au disque abrasif que vous avez choisi. Des brides adaptées soutiennent le disque abrasif et ré- duisent ainsi le risque d'une cassure du disque. Les brides pour disques à tronçonner peuvent être différentes des brides pour d'autres meules. f) N'utilisez jamais de meules/disques abrasifs usés provenant d'outils électriques de plus grande taille. Les meules/disques abrasifs pour outils électriques de plus grande taille ne sont pas conçus pour les vitesses élevées d'outils électriques de plus petite dimension et risquent de casser. Autres avertissements de sécurité spéciaux concernant le tronçonnage a) Évitez que le disque à tronçonner se bloque et de lui imposer une pression d'applique ex- cessive. N'effectuez pas de coupes trop pro- fondes. Une surcharge du disque à tronçonner accroît sa sollicitation et le risque qu'il se coince ou se bloque, donc la possibilité d'un recul brutal ou d'une cassure du corps du disque. b) Évitez la zone située devant et derrière le disque à tronçonner en rotation. Si vous éloi- gnez de vous le disque à tronçonner dans la pièce à usiner, l'outil électrique risque en cas de recul brutal d'être projeté directement sur vous avec le disque en rotation. c) En cas de coincement du disque à tronçon- ner ou d'interruption des travaux, éteignez l'appareil et maintenez-le calmement jusqu'à l'arrêt complet du disque. N'essayez jamais de retirer la disque à tronçonner en rotation du trait de scie ; il y a sinon un risque de recul brutal. Identifiez et supprimez la cause du coincement. d) Ne rallumez pas l'outil électrique tant qu'il se trouve dans la pièce. Laissez le disque à tron- çonner atteindre sa pleine vitesse de rotation avant de poursuivre la coupe avec prudence. Sans quoi le disque risque de s'accrocher, de sauter en dehors de la pièce à usiner ou de causer un recul brutal.PWSA 20-Li B2

 45 ■ e) Étayez les panneaux ou les grandes pièces à usiner afin de réduire le risque de recul brutal dû à un coincement du disque à tronçonner. Les grandes pièces à usiner peuvent fléchir sous leur propre poids. La pièce à usiner doit être étayée des deux côtés du disque, à savoir au- tant à proximité du disque à tronçonner que du bord.

Soyez particulièrement prudent au moment de pratiquer des coupes plongeantes dans des murs existants ou des zones sans visibilité. Le disque à tronçonner en train de plonger risque de pénétrer dans des conduites de gaz ou d'eau, des lignes électriques ou d'autres objets et de provoquer en plus un recul brutal. Consignes de sécurité relatives aux chargeurs ■ Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou disposant de peu d'expérience et/ou de connais- sances, à condition qu'ils soient surveillés ou qu'ils aient été initiés à l'utilisation sécurisée de l'appareil et qu'ils en aient compris les dangers. Les enfants ne doivent pas jouer avec l'appareil. Il est interdit aux enfants de nettoyer ou d'entretenir l'appareil sans surveillance. ■ Si le cordon d'alimentation de l'appa- reil est endommagé, il doit être rem- placé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout risque. Le chargeur convient uniquement à une exploitation en intérieur. AVERTISSEMENT! ■ Si le cordon d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout risque.PWSA 20-Li B2 ■ 46 

Accessoires admis Diamètre max. Ø (mm) Épais- seur max. (mm) Dimension du filetage (mm) Vitesse de rota- tion max. (min

Vitesse périphé- riquemax. (m/s) Outil Capot de protection Disques à tronçonner 115 3 M14 13300 80 Clé de montage à deux ergots Oui Meules à dégrossir 115 6 M14 13300 80 Clé de montage à deux ergots Oui Stockage et maniement des outils d'intervention recommandés ■ Les outils à meuler doivent être traités et transportés avec prudence. ■ Les outils à meuler doivent être stockés de manière à n'être exposés à aucune détérioration mécanique ou influence météorologique (par ex. humidité).PWSA 20-Li B2

Les meules/disques ne doivent être utilisés que dans le cadre des possibilités d'utilisa- tion recommandées. Ils risquent sinon de se briser, d'être endommagés et de causer des blessures. Meulage de dégrossissement:

N'utilisez jamais de disques à tronçonner pour dégrossir! ■ Déplacez la meuleuse d'angle en effectuant un mouvement de va et vient et en exerçant une pression modérée sur la pièce à usiner. ■ Si le matériau est souple, passez la meule à dégrossir selon un angle plat sur de la pièce à usiner, et selon un angle un peu plus incliné en présence d'un matériau dur. Tronçonnage : N'utilisez jamais de meules à dégrossir pour tronçonner! ■ N'utilisez que des disques à tronçonner ou meules homologués, renforcés de fibres, adap- tés à une vitesse périphérique non inférieure à 80 m / s. PRUDENCE! L'outil de meulage continue à tourner après la mise à l'arrêt. Ne le freinez pas en exerçant une pression latérale dessus. ■ Sécurisez la pièce à usiner. Utilisez des dispo- sitifs de serrage / un étau pour retenir la pièce à usiner. Elle sera ainsi mieux tenue qu'avec la main. ■ Débranchez toujours l'appareil avant de le déposer sur une surface et attendez qu'il s'immobilise. ■ Utilisez l'appareil uniquement pour une coupe ou un meulage à sec. ■ La poignée supplémentaire doit être montée pour tous les travaux effectués avec l'appareil. ■ Les matériaux contenant de l'amiante ne doivent pas être usinés.L'amiante est cancéri- gène.

Conseil! Voici le bon comportement recommandé. DANGER! DANS LA PIÈCE À USINER,

ROTATION DU DISQUE. ► Il y a risque de recul brutal dans le sens opposé. L'appareil risque d'être chassé brutalement hors du trait de coupe. ■ Guidez toujours l'appareil en marche contre la pièce usinée. Après l'usinage, soulevez l'appareil au dessus de la pièce à usiner et ne l'éteignez qu'ensuite. ■ En cours d'utilisation, maintenez toujours fermement l'appareil des deux mains. Veillez à vous tenir bien en équilibre. ■ Pour un meilleur résultat de meulage, déplacez l'appareil de manière régulière selon un angle de 15° à 30° (entre la meule et la pièce à usi- ner) en effectuant un mouvement de va-et-vient sur la pièce à usiner. ■ Lors de l'usinage de surfaces obliques, l'appa- reil ne doit pas être appuyé avec une force extrême sur la pièce à usiner. Si la vitesse de rotation chute fortement, vous devrez réduire la pression d'applique pour permettre un usinage sûr et efficace. Si l'appareil est soudainement bloqué ou freiné, il doit alors être immédiate- ment éteint. ■ Tronçonner: Travaillez avec une avance modérée et ne coincez jamais le disque à tronçonner. ■ Les disques à tronçonner et les meules à dégrossir deviennent brûlantes pendant le travail. Laissez-les entièrement refroidir avant de les toucher.PWSA 20-Li B2 ■ 48 

■ N'utilisez jamais l'appareil à d'autres fins que celles prévues. ■ Veillez toujours à ce que l'appareil soit éteint avant de placer l'accu dans l'appareil. ■ En cas de danger, éteignez immédiatement l'appareil et retirez-en l'accu. Veillez à ce que l'appareil soit facilement accessible et puisse être atteint sans problèmes en cas d'urgence. ■ Lors de pauses de travail, avant tout travail sur l'appareil et lorsque ce dernier est inuti- lisé, retirez-en toujours l'accu. L'appareil doit toujours être propre, sec et exempt d'huile ou de graisse. ■ Soyez toujours attentif! Faites toujours atten- tion à ce que vous faites et agissez toujours raisonnablement.N'utilisez en aucun cas l'appareil lorsque vous n'êtes pas concentré ou lorsque vous vous sentez mal.

AVERTISSEMENT! Portez toujours des lunettes de protection.

AVERTISSEMENT! Portez toujours un masque anti-pous- sière. Avant la mise en service Recharger le pack d'accus (voir fig. A) PRUDENCE! ► Débranchez toujours la fiche secteur avant de retirer le pack d'accus du chargeur ou de le mettre en place. ■ Ne chargez jamais le pack d'accus lorsque la température ambiante est inférieure à 10°C ou supérieure à 40°C. ♦ Placez le pack d'accus dans le chargeur rapide (voir fig. A). ♦ Insérez la fiche secteur dans la prise secteur. La LED de contrôle rouge s'allume. ♦ La LED de contrôle de charge verte vous signale que l'opération de chargement est ter- minée et que le pack d'accus est prêt à être utilisé. ATTENTION! ♦ Si la LED de contrôle de charge rouge se met à clignoter, cela signifie que le pack d'accus surchauffe et qu'il ne peut pas être rechargé. ♦ Si les LED de contrôle de charge rouge et verte clignotent ensemble, cela signifie que le pack d'accus est défectueux. ♦ Éteignez le chargeur pendant au moins 15 minutes entre deux opérations de chargement consécutives. Débranchez pour cela la fiche secteur. Mettre le pack d'accus dans l'appa- reil / l'en retirer Mise en place du pack d'accus: ♦ Faites s'enclencher le pack d'accus dans la poignée. Retirer le pack d'accus: ♦ Appuyez sur la touche de déverrouillage puis retirez le pack d'accus

Contrôler l'état de l'accu ♦ Pour vérifier l'état de l'accu, appuyez sur la touche d'état accu (voir aussi la figure principale). L'état et la puissance restante s'affichent comme suit dans la LED d'affichage de l'accu

♦ ROUGE / ORANGE / VERT = charge maximale ROUGE / ORANGE = charge moyenne ROUGE = charge faible – charger l'accu Monter le capot de protection avec fermeture rapide

AVERTISSEMENT! RISQUE DE

BLESSURE ► Avant d'effectuer tout travail sur l'appareil, éteignez-le et retirez l'accu.PWSA 20-Li B2

► Utilisez toujours la meuleuse d'angle avec le capot de protection . Le capot de protec- tion doit être monté de manière sûre contre la meuleuse d'angle. Réglez-le de manière à atteindre un summum de sécurité, c'est-à-dire que la plus petite surface à nu possible de la meule/du disque regarde vers l'opérateur. Le capot de protection a pour but de pro- téger l'opérateur contre les fragments et une entrée en contact aléatoire avec la meule/ le disque.

► Veillez à monter le capot de protection au moins selon le même angle que la poignée supplémentaire (voir fig. B). Vous risquez sinon de vous brûler au contact de la meule à dégrossir ou du disque à tronçonner. ♦ Desserrez le levier de serrage . ♦ Placez le capot de protection avec le cran détrompeur dans la rainure recevant le cran . ♦ Tournez le capot de protection sur la po- sition nécessaire (position de travail). La face fermée du capot de protection doit toujours regarder vers l'opérateur. ♦ Refermez le levier de serrage pour bloquer le capot de protection en position. Si né- cessaire, il est possible de modifier la force de serrage de la fermeture en desserrant ou en serrant l'écrou de réglage . Assurez-vous que le capot de protection est fermement en assise sur le col de la broche. Monter la poignée supplémentaire PRUDENCE! ► Pour des raisons de sécurité, cet appareil doit être uniquement utilisé avec la poignée supplémentaire . Dans le cas contraire, vous risquez de vous blesser. La poignée supplémentaire peut être vissée à gauche, à droite ou en haut sur la tête de l'appareil en fonction du mode de travail. Monter / changer la meule à dégrossir / le disque à tronçonner Portez toujours de gants de protection lors du changement de disques à tronçonner / de meules à dégrossir. Tenir compte des dimensions des meules à dégrossir ou disques à tronçonner. Le diamètre du trou doit correspondre sans jeu à la bride de fixation récep- tacle . N'utiliser aucun réducteur ou adaptateur. REMARQUE

Les disques/meules que vous utilisez doivent être obligatoirement propres. ■ N'utilisez que des outils abrasifs dont la vitesse de rotation admissible est au minimum aussi élevée que la vitesse de rotation à vide de l'appareil. ■ RISQUE DE BLESSURES! Actionnez la touche d'arrêt de broche uniquement lorsque la broche de fixation est immobile. ♦ Appuyez sur la touche d'arrêt de broche pour bloquer l'engrenage. ♦ Desserrez l'écrou de serrage à l'aide de la clé de montage à deux ergots (voir fig. D). ♦ Sur la bride de fixation , placez la meule à dégrossir ou le disque à tronçonner avec la face marquée regardant l'appareil. ♦ Ensuite, replacez l'écrou de serrage, , avec le côté surélevé regardant vers le haut, sur la broche de fixation . En présence de disques minces (voir figure 1): ♦ Le collet de l'écrou de serrage regarde vers le haut afin de pouvoir serrer une meule mince de manière sûre.

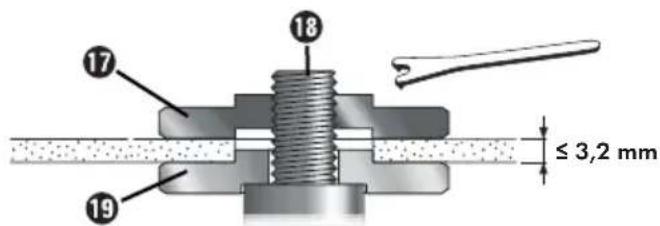

≤ 3,2 mm Fig. 1 ♦ Appuyez sur la touche d'arrêt de broche pour bloquer l'engrenage.PWSA 20-Li B2 ■ 50 

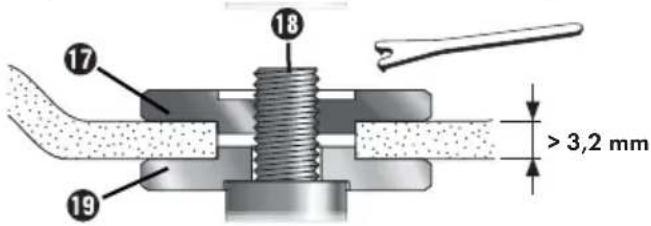

♦ Serrez à nouveau bien l'écrou de serrage avec la clé de montage à deux ergots . En présence de meules épaisses (voir figure 2): > 3,2 mm Fig. 2 Le collet de l'écrou de serrage regarde vers le bas afin que la meule puisse être fixée de manière sûre sur la broche de fixation . ♦ Retenir la broche de fixation . ♦ Vissez l'écrou de serrage avec la clé de montage à deux ergots dans le sens horaire. REMARQUE

Si la meule tourne de manière irrégulière ou oscille une fois changée, elle doit être à nouveau immédiatement remplacée. ♦ Suite à un changement de meule, faites tourner l'appareil à vide pendant 60 secondes à la plus haute vitesse pour des raisons de sécurité. Soyez attentif à des bruits inhabituels ou à une formation d'étincelles. ♦ Vérifiez si toutes les pièces de fixation sont correctement positionnées. ♦ Veillez à ce que la flèche de sens de rotation (si présente) sur les disques à tronçonner et les meules à dégrossir (ainsi que sur les disques à tronçonner diamantés) et le sens de rotation de l'appareil (flèche de sens de rotation sur la tête de l'appareil) correspondent. Mise en service Mise en marche / mise hors service Vérifiez l'outil d'intervention avant utilisation, afin de vous assurer que toutes les pièces à fixer sont correctement mises en place. REMARQUE

Allumez toujours la meuleuse d'angle avant qu'elle entre en contact avec le matériau, et ensuite seulement guidez-la sur la pièce. Mise en marche: ♦ Appuyez sur l'interrupteur MARCHE/ARRÊT d'abord vers la droite, pour le pousser ensuite en avant. Mise à l'arrêt: ♦ Relâchez l'interrupteur MARCHE / ARRÊT . Activation du mode de fonctionnement permanent: ♦ Appuyez sur l'interrupteur MARCHE/ARRÊT d'abord vers la droite, pour le pousser ensuite en avant. Appuyez sur l'interrupteur MARCHE/ ARRÊT puis poussez-le en avant vers le bas jusqu'à ce qu'il s'enclenche. Arrêt du mode de fonctionnement permanent: ♦ Appuyez sur l'interrupteur MARCHE/ARRÊT arrière vers le bas puis relâchez-le. Réglage de la vitesse de rotation La molette de présélection de la vitesse vous permet de présélectionner la vitesse de rotation: (1 = vitesse de rotation plus faible, 6 = vitesse de rotation plus élevée). Nous vous recommandons de la déterminer en effectuant des tests pratiques. La vitesse peut également être modifiée pendant le fonctionnement.PWSA 20-Li B2

 51 ■ Entretien et nettoyage

AVERTISSEMENT! RISQUE DE

BLESSURES! Avant d'effectuer tout travail sur l'appareil, éteignez-le et retirez l'accu. La meuleuse d'angle sans fil ne nécessite pas d'entretien. ■ N'utilisez pas d'objets pointus pour nettoyer l'outil. Aucun liquide ne doit pénétrer à l'in- térieur de l'appareil. L'appareil risque sinon d'être endommagé. ■ Nettoyez régulièrement l'outil, de préférence directement une fois le travail terminé. ■ Nettoyez le corps avec un chiffon doux, n'uti- lisez en aucun cas de l'essence, du dissolvant ou des produits nettoyants qui agressent le plastique. ■ Utilisez un aspirateur pour le nettoyage complet de l'appareil. ■ Les ouïes de ventilation doivent toujours être dégagées. ■ Éliminez la poussière de ponçage qui adhère à l'aide d'un pinceau. REMARQUE

Vous pouvez commander des pièces détachées non listées (comme les balais de charbon, les interrupteurs par ex.) auprès de notre hotline du service après-vente. Mise au rebut L'emballage se compose de matériaux respectueux de l'environnement. Il peut être éliminé dans les conteneurs de recyclage locaux. Ne jetez pas les outils électriques dans les ordures ménagères! Conformément à la directive européenne 2012/19/EU, les outils électriques usagés doivent faire l'objet d'un tri et d'un recyclage respectueux de l'environnement. Ne jetez pas les accus dans les ordures ménagères! Retirez les accus avant la mise au rebut de l'appareil. Les accus défectueux ou usagés doivent être recyclés conformément à la directive 2006/66/EC. Déposez le pack d'accus et / ou l'appareil auprès des points de collecte existants. Informez-vous auprès des services administratifs communaux ou municipaux quant aux possibilités de mise au rebut des outils électriques / packs d'accus qui ont fini de servir. Observez le marquage sur les différents matériaux d‘emballage et triez-les séparé ment si nécessaire. Les matériaux d‘emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante : 1–7 : Plastiques, 20–22 : Papier et carton, 80–98 : Matériaux composites Renseignez-vous auprès de votre commune pour connaître les possibil- ités de mise au rebut de votre appareil usagé.PWSA 20-Li B2 ■ 52 

Garantie de Kompernass Handels GmbH Chère cliente, cher client, Cet appareil est garanti 3 ans à partir de la date d’achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous. Conditions de garantie La période de garantie débute à la date de l’achat. Veuillez bien conserver le ticket de caisse d’origine. Ce document servira de preuve d’achat. Si dans un délai de trois ans suivant la date d’achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé ou remplacé gratuitement par nos soins, selon notre choix. Cette prestation de garantie nécessite dans un délai de trois ans la présentation de l’appareil défectueux et du justificatif d’achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition. Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l’échange du produit. Période de garantie et réclamation légale pour vices cachés L’exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s’applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l’achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l’objet d’une facturation. Étendue de la garantie L’appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieu- sement contrôlé avant sa livraison. La prestation de garantie est valable pour des vices de matériel et de fabrication. Cette garantie ne s’étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d’usure, ni aux détériorations de pièces fragiles, par ex. connecteur, accu, moules ou pièces en verre. Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d’utilisation doivent être exactement respec- tées pour une utilisation conforme du produit. Des buts d’utilisation et actions qui sont déconseillés dans le manuel d’utilisation, ou dont vous êtes avertis doivent également être évités. Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d’entretien incorrect et inapproprié, d’usage de la force et en cas d’in- tervention non réalisée par notre centre de service après-vente agréé. Procédure en cas de garantie Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes : ■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (par ex. IAN 12345) en tant que justificatif de votre achat. ■ Vous trouverez la référence sur la plaque signalétique, une gravure, sur la page de garde de votre manuel d’utilisation (en bas à gauche) ou sous forme d’autocollant au dos ou sur le dessous. ■ Si des erreurs de fonctionnement ou d’autres vices venaient à apparaître, veuillez d’abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.PWSA 20-Li B2

 53 ■ ■ Vous pouvez ensuite retourner un produit enre- gistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l’affranchir à l’adresse de service après-vente communiquée. REMARQUE

Pour les outils Parkside et Florabest, veuillez ne renvoyer que l’article défectueux, sans accessoire (par ex. sans batterie, mallette de rangement, outil de montage, etc.). Sur www.lidl-service.com, vous pouvez télécharger ce manuel ainsi que beaucoup d’autres, des vidéos produit et logiciels. Service après-vente Service France Tel.: 0800 919270 E-Mail: kompernass@lidl.fr Service Belgique Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be IAN 290849 Importateur Veuillez tenir compte du fait que l’adresse suivante n’est pas une adresse de service après-vente. Veuillez d’abord contacter le service mentionné.

Traduction de la déclaration de conformité originale Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document: M. Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants: Directive relative aux machines (2006 / 42 / CE) Directive européenne sur les basses tensions (2014 / 35 / EU) Compatibilité électromagnétique (2014 / 30 / EU) Directive RoHS (2011 / 65 / EU)* *La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. Normes harmonisées appliquées: EN 60745-1:2009+A11 EN 60745-2-3:2011+A2+A11+A12+A13 EN 55014-1:2006+A1+A2 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 60335-2-29:2004+A2 EN 60335-1:2012+A11 EN 62233:2008 EN 50581:2012 Désignation du modèle de la machine: Meuleuse d'angle sans fil PWSA 20-Li B2 Année de fabrication: 01 - 2018 Numéro de série: IAN 290849 Bochum, le 12/01/2018 Semi Uguzlu -Responsable qualité- Sous réserve de modifications techniques à des fins de perfectionnement.PWSA 20-Li B2

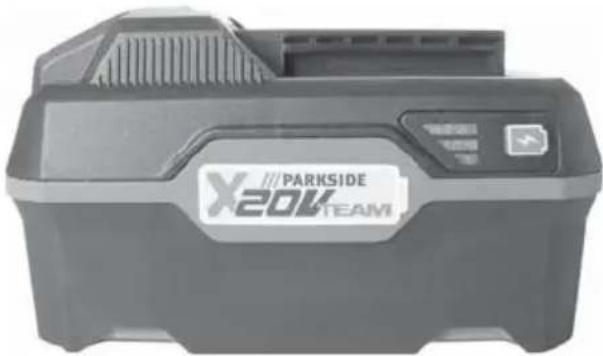

 55 ■ Commande d'accu de rechange Si vous souhaitez commander un accu de rechange pour votre appareil, vous pouvez le faire très aisé- ment soit sur le site www.kompernass.com soit par téléphone. Le prix de l'accu de rechange (PAP 20 A3) est de 27,99 €, TVA et transport inclus. En raison d'un stock limité, il est possible que cet article soit épuisé très rapidement. Commande en ligne Pour commander un accu de rechange en ligne dans la boutique d'accessoires: ■ Depuis votre navigateur Internet, rendez-vous sur le site www.kompernass.com. ■ Cliquez en haut à gauche sur le drapeau correspondant pour sélectionner le pays et la langue souhaités. ■ Cliquez maintenant sous Marques sur "Parkside" et choisissez ensuite l'appareil correspondant pour sélectionner l'accu de rechange adapté. ■ Après avoir mis l'accu de rechange dans la corbeille, cliquez sur le bouton "Caisse" et suivez les instructions affichées à l'écran pour terminer l'opération de commande. REMARQUE

Dans certains pays, la commande de pièces détachées ne peut pas être réalisée en ligne. Dans ce cas, veuillez contacter la hotline du service après-vente. ■ Cette promotion est limitée à un accu par client / appareil, ainsi qu'à une durée de deux mois après la période promotionnelle. L'accu de rechange peut ensuite être commandé à d'autres conditions. Commande téléphonique Service France Tel.: 0800 919270 E-Mail: kompernass@lidl.fr Service Belgique Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be Pour garantir que votre commande soit traitée rapidement, veuillez s.v.p. tenir prêt le numéro de référence de l'appareil (par ex. IAN 290849) pour répondre à toute demande de renseignements. Vous trouverez le numéro de référence sur la plaque signalétique ou sur la page de garde de ce mode d'emploi.PWSA 20-Li B2 ■ 56
