NÁVOD NA OBSLUHU PWS 125 F5 PARKSIDE

Preklad originálneho návodu na obsluhu

GB IE

ANGLE GRINDER

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Hladina akustického tlaku L _PA = 91,6 dB (A)

Nejistota K = 3 dB

Hladina akustického výkonu L _WA = 102,6 dB (A)

Nejistota K = 3 dB

Noste ochranu sluchu!

Použitie na určený účel 100

Vybavenie 100

Rozsah dodávky 101

Technické údaje 101

Všeobecné bezpeč nostné pokyny pre elektrické náradie....101

1. Bezpečnost na pracovisku 102

2. Elektrická bezpečnosť 102

3. Bezpečnosť osôb 102

4. Používanie a manipulácia s elektrickým náradím ..... 103

5. Servis 103

Bezpečnostné pokyny pre všetky použitia 104

Spätný ráz a príslušné bezpečnostné upozornenia 105

Špeciálne bezpečnostné upozornenia pre brúšenie a rozbrusovanie .... 106

Đalšie špeciálne bezpečnostné upozornenia k rozbrusovaniu 106

Schválené príslušenstvo 107

Úschova a manipulácia s odporúčanými nasadzovacími nástrojmi ..... 107

Pracovné pokyny 107

Obsluha 109

Montáž/prestavenie ochranného krytu 109

Montáž prídavnej rukoväte 109

Montáž/výmena brúsnej dosky hrubovacieho/rezacieho brúsneho kotúča 109

Zapnutie a vypnutie 110

Nastavenie otáčok....110

Údržba a čistenie....1 1 1

Likvidácia....111

Záruka spoločnosti Kompernass Handels GmbH....112

Servis 113

Dovozca....113

Preklad originálneho vyhlásenia o zhode 114

UHLOVÁ BRÚSKA PWS 125 F5

Úvod

Srdečne vám gratulujeme ku kúpe nového prístroja. Touto kúpou ste sa rozhodli pre výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Pred použitím výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými pokynmi. Výrobok používajte iba podľa opisu a v uvedených oblastiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu s ním aj všetky podklady.

Použitie na určený účel

Prístroj je vhodný na rezanie a hrubovanie kovo- vých materiálov, betónu a dlaždíc bez použitia vody. Akýkol'vek iný spôsob používania alebo zmeny prístroja sa považujú za používanie v roz- pore s účelom a prinášajú vážne nebezpečenstvá úrazu. Za škody vzniknuté použitím v rozpore s určením neručíme. Prístroj nie je určený na priemy- selné použitie.

Vysvetlenie symbolov

	Pred uvedením do prevádzky si prečítajte originálny návod na používanie a bezpečnostné upozornenia.
	Používanie poškodených rezacích alebo hrubovacích kotúčov je nebezpečné a môže viest' k závažným poraneniam!
	Priemer kotúča
	Uhlová brúska
	Noste ochranné okuliare!
	Noste ochranu sluchu!

	Noste bezpečnostnú obuv!
	Noste ochranné rukavice!
	Noste ochrannú masku proti prachu!
	Nie je schválená na mokré brúšenie
	Nie je schválená na brúšenie čelom kotúča
	Určená na brúšenie kovov

Vybavenie

1 Regulačné koliesko otáčok

② Spínač ZAP/VYP

3 Blokovanie zapnutia

5 Kryt uhlíkových kief

6 Prídavná rukoväť

6a Držiak nástroja pre montážny kl'úč s dvomi otvormi

⑦ Ochranný kryt

8 Montážny krúžok

9 Skrutky

10 Zaistenie ochranného krytu

⑪ Tlačidlo na aretáciu vretena

12 Závit (3x) pre prídavnú rukoväť

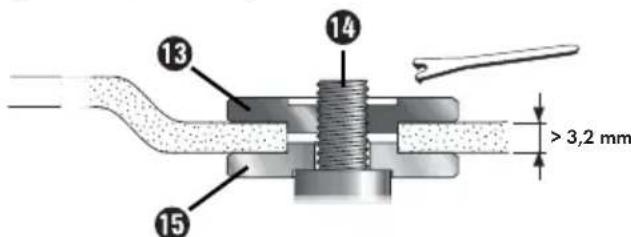

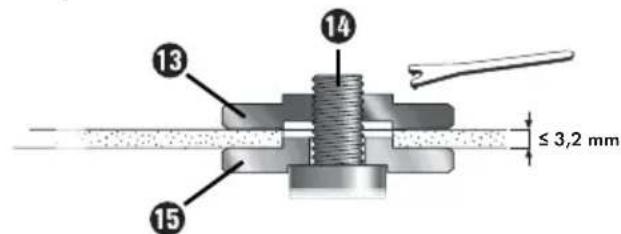

13 Upínacia matica (pozri obr. B)

14 Upínacie vreteno (pozri obr. B)

15 Upínacia príruba (pozri obr. B)

16 Montážny kl'úč s dvomi otvormi (pozri obr. C)

17 Vyhíbeniny

Rozsah dodávky

1 uhlová brúska
1 prídavná rukoväť
1 ochranný kryt
1 montážny kl'úč s dvomi otvormi
1 rezací kotúč
2 náhradné uhlíkové kefy
1 návod na obsluhu

Technické údaje

Dimenzačné napätie 230 V \~ 50 Hz (striedavý prúd)

Menovitý príkon: 1200 W

Dimenzačné otáčky n 3000 - 12000 min ^-1

Rozmer kotúča ∅ 125 mm

Rozmer závitu M14

Trieda ochrany II / ☐ (dvojitá izolácia)

Informácie o hlučnosti a vibráciách

Hladina akustického tlaku L _PA = 91,6 dB (A)

Neurčitosť K = 3 dB

Hladina akustického výkonu L _WA = 102,6 dB (A)

Neurčitosť K = 3 dB

Noste ochranu sluchu!

Celková hodnota vibrácií

Povrchové brúsenie a_h,AG=10,129 m/s

Neurčitosť K = 1,5 m/s²

UPOZORNENIE

Uvedené celkové hodnoty vibrácií a uvedené hodnoty emisie hluku boli merané podl’a normovaného skúšobného postupu a môžu sa použiť na porovnanie jedného elektrického náradia s druhým.
Uvedené celkové hodnoty vibrácií a uvedené hodnoty emisie hluku sa môžu tiež použit' na predbežný odhad zaťaženia.

⚠️ VÝSTRAHA!

Emisie vibrácií a hluku sa môžu líšit' od uve- dených hodnôt počas skutočného používania elektrického náradia, v závislosti od spôsobu, akým sa elektrické náradie používa, obzvlášť od druhu obrobku.
Pokúste sa zaťaženie udržať podľa možnosti na čo najnižšej hodnote. Príkladom opatrení na zníženie zaťaženia vibráciami je nosenie rukavíc pri používaní náradia a obmedzenie pracovného času. Musia sa pritom zohl’adnit’ všetky podiely prevádzkového cyklu (napríklad časy, v priebehu ktorých je elektrické náradie vypnuté, a časy, počas ktorých je náradie síce zapnuté, ale beží bez zaťaženia).

▶ Prečítajte si všetky bezpečnostné pokyny a upozornenia. Zanedbania pri dodržiavaní bezpečnostných pokynov a upozornení môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Pre prípad budúceho použitia uschovajte všetky bezpečnostné pokyny a upozornenia.

Pojem „elektrické náradie“, používaný v bezpečnostných upozorneniach, sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) a elektrické náradie prevádzkované s akumulátorom (bez sieťového kábla).

1. Bezpečnosť na pracovisku

a) Udržiavajte svoje pracovisko v čistote a dobre osvetlené. Neporiadok a neosvetlené pracovné oblasti môžu viest' k úrazom.
b) Nepracujte s elektrickým náradím na miestach s nebezpečenstvom výbuchu, na ktorých sa nachádzajú horľavé kvapaliny, plyny alebo prach. Z elektrického náradia vychádzajú iskry, ktoré môžu tento prach alebo výpary zapálit.
c) Počas používania elektrického náradia zabráňte prístupu deľom a iným osobám. Pri odvrátení pozornosti môžete stratit’ kontrolu nad prístrojom.

a) Pripájacia zástrčka elektrického náradia musí byť vhodná pre príslušnú zásuvku. Zástrčka sa nesmie žiadnym spôsobom modifikovať. Spolu s elektrickým náradím, ktoré má ochranné uzemnenie, nepoužívajte žiadne sieťové adap- téry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
b) Vyvarujte sa telesnému kontaktu s uzemnenými povrchmi, ako sú potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Elektrické náradie chráně pred dažd'om alebo vlhkost'ou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte kábel na iné účely, ako napr. na nosenie, zavesenie elektrického náradia alebo vyt'ahovanie zástrčky z elektrickej zásuvky. Kábel udržiavajte mimo zdrojov tepla, oleja, ostrých hrán alebo pohybujúcich sa častí prístroja. Poškodené alebo zamotané káble zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s elektrickým náradím vonku, používajte len taký predlžovací kábel, ktorý je vhodný aj pre vonkajšie prostredie. Použitie predlžovacieho kábla vhodného pre vonkajšie prostredie znižuje riziko zásahu elektrickým prúdom.

f) Ak nie je možné zabrániť prevádzke elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Bud'te vždy pozorní, sledujte čo robíte, a pri práci s elektrickým náradím postupujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih nepozornosti pri používaní elektrického náradia môže spôsobit' vážne zranenia.
b) Vždy noste osobné ochranné prostriedky a ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako sú maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu a použitia elektrického náradia, znižuje riziko poranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením elektrického náradia k sieti a/alebo k akumulátoru a pred jeho zdvíhaním a prenášaním sa presvedčte, či je vypnuté. Ak máte pri prenášaní elektrického náradia prst na spínači alebo ak náradie pripojíte k zdroju elektrického prúdu zapnuté, môže to viest' k úrazom.
d) Skôr než zapnete elektrické náradie, odstráňte nastavovacie náradie alebo skrutkovače. Náradie alebo klúč, ktorý sa nachádza na otáčajúcej sa časti náradia, môže spôsobit' zranenia.

e) Vyhýbajte sa neprirodzenému držaniu tela. Majte pevný postoj a neustále udržiavajte rovnováhu. Takto môžete elektrické náradie lepšie kontrolovať v neočakávaných situáciách.

f) Noste vhodný odev. Nenoste vol'ný odev ani šperky. Vlasy, odev a rukavice udržiavajte v bezpečnej vzdialenosti od pohyblivých dielov. Vol'ný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa časťami prístroja.

g) Ak je možné namontovať zariadenia na odsávanie a zachytávanie prachu, presvedčte sa, či sú zapojené a používané správne. Používanie odsávania prachu môže zredukovat' ohrozenie prachom.

4. Používanie a manipulácia s elektrickým náradím

a) Prístroj nepreťažujte. Pri vašej práci používajte len elektrické náradie určené na prácu. So správnym elektrickým náradím pracujete lepšie a bezpečnejšie v uvedenom rozsahu jeho výkonu.

b) Nepoužívajte elektrické náradie s poškodeným spínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a musí sa opravit.

c) Pred akýmkol'vek nastavovaním, výmenou príslušenstva alebo pred odložením prístroja vytiahnite zástrčku z elektrickej zásuvky a/alebo odstráňte akumulátor. Takto predídete neúmyselnému spusteniu elektrického náradia.

d) Nepoužívané elektrické náradie uschovávajte mimo dosahu detí. Nedovol'te používať prístroj osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskú-sené osoby.

e) Elektrické náradie ošetrujte starostlivo. Skontrolujte, či pohyblivé diely fungujú správne, a nie sú zaseknuté, či niektoré diely nie sú zlo-mené alebo poškodené tak, že je obmedzená funkcia elektrického náradia. Pred použitím prístroja nechajte opravít poškodené diely. Veľa úrazov je spôsobených nedostatočnou údržbou elektrických náradí.

f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa dajú viest'.

g) Elektrické náradie, príslušenstvo, nasadzovacie nástroje a pod. používajte v súlade s týmito inštrukciami. Zohl'adnite pritom pracovné podmienky a činnosť, ktorú budete vykonávať.

Použitie elektrického náradia na iný ako určený účel použitia môže mať za následok nebezpečné situácie.

5. Servis

a) Elektrické náradie smie opravovať len kvalifikovaný odborný personál a iba za použitia originálnych náhradných dielov. Takto sa zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia.

b) Výmenu zástrčky alebo pripojovacieho kábla môže vykonať iba výrobca elektrického náradia alebo jeho zákaznícky servis. Takto sa zabezpečí, že zostane zachovaná bezpečnosť elektrického náradia.

Bezpečnostné pokyny pre všetky použitia

Spoločné bezpečnostné upozornenia pre brúšenie a rezanie pomocou brúsky

a) Toto elektrické náradie sa používa ako brúska a rezacia brúska. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, vyobrazenia a údaje, ktoré získate spolu s prístrojom. Ak nebudete dodržiavať nasledovné pokyny, môže dôjst' k zásahu elektrickým prúdom, k požiaru a/alebo k vážnym poraneniam.

b) Toto elektrické náradie nie je vhodné na brú-senie brúsnym papierom, na práce s drôtený-mi kefami a na leštenie. Spôsoby použitia, na ktoré nie je elektrické náradie určené, môžu spôsobit' ohrozenia a zranenia.

c) Nepoužívajte príslušenstvo, ktoré nebolo výrobcom určené a odporúčané špeciálne pre toto elektrické náradie. Samotná možnosť pripevnenia príslušenstva na vaše elektrické náradie ešte nie je zárukou bezpečného používania.

d) Prípustné otáčky nasadzovacieho nástroja musia zodpovedať prinajmenšom maximálnym otáčkam uvedeným na elektrickom náradí. Príslušenstvo rotujúce nad úrovňou prípustných otáčok sa môže rozlomiť a byť vymrštené.

e) Vonkajší priemer a hrúbka nasadzovacieho nástroja musia zodpovedať rozmerovým údajom vášho elektrického náradia. Nesprávne dimenzované nasadzovacie nástroje sa nedajú dostatočne zatieniť ani kontrolovať.

f) Nasadzovacie nástroje so závitovou vložkou musia presne priliehať na závit brúsneho vretena. Pri nasadzovacích nástrojoch, ktoré sa montujú prostredníctvom príruby, priemer otvoru nasadzovacieho nástroja musí priliehať na upínací priemer príruby. Nasadzovacie nástroje, ktoré nie sú upevnené presne na elektrickom náradí, sa otáčajú nerovnomerne, veľmi intenzívne vibrujú a môžu spôsobit’ stratu kontroly.

g) Nepoužívajte poškodené nasadzovacie nástroje. Pred každým použitím skontrolujte nasadzovacie nástroje, ako brúsne kotúče, či nie sú vyštrbené a vylomené, na brúsnych tanieroch výskyt trhlín, opotrebovanie alebo miesta intenzívneho opotrebovania, na drôtených kefách skontrolujte výskyt uvol'nených alebo zlomených drôtov. Ak elektrické náradie alebo nasadzovací nástroj spadne na zem, skontrolujte, či sa nepoškodili alebo použite nepoškodený nasadzovací nástroj. Ak ste nástroj skontrovali a vložili, zdržiavajte sa vy i osoby nablízku mimo roviny rotujúceho nasadzovacieho nástroja a náradie nechajte bežať jednu minútu pri maximálnych otáčkach. Poškodené nasadzovacie nástroje sa väčšinou zlomia počas tejto doby testovania.

h) Noste osobné ochranné prostriedky. Podl'a spôsobu použitia používajte celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Pokial' je to vhodné, používajte protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré vás chránia pred čiastočkami brusiva a obrábaného materiálu. Oči treba chránit' pred odletujúcimi cudzími telesami, ktoré vznikajú pri rôznom spôsobe použitia. Ochrana proti prachu alebo ochranná dýchacia maska musia odfiltrovať prach vznikajúci pri použití. Ak ste dlhší čas vystavení vel'kému hluku, môžete utrpiet' stratu sluchu.

i) Dbajte na bezpečnú vzdialenost' iných osôb od vašej pracovnej oblasti. Každý, kto vstupuje do pracovnej oblasti, musí nosit' osobné ochranné prostriedky.

Úlomky obrobku alebo zlomené nasadzovacie nástroje môžu byť vymrštené a spôsobit' poranenia aj mimo priamej pracovnej oblasti.

j) Ak vykonávate práce, pri ktorých môže nasadzovací nástroj narazit' na ukryté elektrické vedenia alebo na sieťový kábel, držte náradie len za izolované plochy rukováti. Kontakt s elektrickým vedením, ktoré je pod napätím, môže uviest' pod napätie aj kovové časti prístroja a spôsobit' zásah elektrickým prúdom.

k) Sieťový kábel držte mimo dosahu otáčajúcich sa nasadzovacích nástrojov. Ak stratíte kontrolu nad náradím, môže dôjsť k pretrhnutiu alebo zachyteniu sieťového kábla a k zachyteniu ruky alebo ramena do rotujúceho nasadzovacieho nástroja.

I) Nikdy neodkladajte elektrické náradie skôr, ako sa nasadzovací nástroj úplne nezastaví. Rotujúci nasadzovací nástroj sa môže dostat' do kontaktu s odkladacou plochou, v dôsledku čoho môžete stratit' kontrolu nad elektrickým náradím.

m) Nikdy nenechávajte elektrické náradie zapnuté, ked' ho prenášate na iné miesto. Váš odev sa v dôsledku náhodného kontaktu s otáčajúcim sa nasadzovacím nástrojom môže zachytit' a nasadzovací nástroj sa môže zavítat' do vášho tela.

n) Pravidelne čistite vetracie štrbiny vášho elektrického náradia. Ventilátor motora vt'ahuje do telesa prach a vel'ké nahromadenie kovového prachu môže spôsobit' nebezpečenstvá zásahu elektrickým prúdom.

p) Nepoužívajte nasadzovacie nástroje, ktoré si vyžadujú tekuté chladiace prostriedky. Používanie vody alebo iných tekutých chladiacich prostriedkov môže viest' k zásahu elektrickým prúdom.

Spätný ráz a príslušné bezpečnostné upozornenia

Spätný ráz je náhla reakcia v dôsledku zaseknutia alebo zablokovania rotujúceho nasadzovacieho nástroja, napr. brúsneho kotúča, brúsneho taniera, drôtenej kefy atd'. Zaseknutie alebo zablokovanie vedie k náhlemu zastaveniu rotujúceho nasadzovacieho nástroja. V dôsledku toho sa nekontrolované elektrické náradie na zablokovanom mieste vymrští proti smeru otáčania nasadzovacieho nástroja. Ked' napr. sa v obrobku zasekne alebo zablokuje brúsny kotúč, môže sa zachytit' hrana brúsneho kotúča, ktorá sa nachádza v obrobku, v dôsledku čoho sa brúsny kotúč môže vylomiť alebo spôsobit' spätný ráz. Brúsny kotúč sa následne pohybuje smerom k obsluhujúcej osobe alebo smerom od nej, v závislosti od smeru otáčania kotúča v mieste zablokovania. Brúsne kotúče sa pritom môžu aj zlomiť. Spätný ráz je dôsledkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa tomu predíst' vhodnými preventívnymi opatreniami, ktoré sú opísané v nasledujúcom texte.

a) Elektrické náradie držte pevne a telom i ramenami zaujmite polohu, v ktorej dokážete zachytit' silu spätného rázu. Vždy používajte prídavnú rukovat', ak je k dispozícii, aby ste dosiahli čo najvyšší stupeň kontroly nad silami spätného rázu alebo nad reakčnými momentmi pri zvyšovaní otáčok. Obsluhujúca osoba dokáže pomocou vhodných preventivnych opatrení zvládnut' sily spätného rázu a reakčné sily.

b) Nikdy neklad'te ruku do blízkosti otáčajúcich sa nasadzovacích nástrojov. Nasadzovací nástroj môže pri spätnom ráze prejsť cez vašu ruku.

c) Vyhýbajte sa svojím telom oblasti, do ktorej elektrické náradie prechádza pri spätnom ráze. Spätný ráz vymrští elektrické náradie do smeru oproti pohybu brúsneho kotúča v mieste blokovania.

d) Mimoriadne opatrne pracujte v oblasti rohov, ostrých hrán atd'. Zabráňte vymršteniu nasadzovacích nástrojov od obrobku a zablokovaniu nasadzovacieho nástroja v obrobku. Rotujúci nasadzovací nástroj má sklon zablokovat' sa v rohoch, na ostrých hranách alebo po odrazení. To spôsobí stratu kontroly alebo spätný ráz.

e) Nepoužívajte list reťazovej píly alebo ozubený pílový list. Takéto nasadzovacie nástroje často zapríčiňujú spätný ráz alebo stratu kontroly nad elektrickým náradím.

Špeciálne bezpečnostné upozornenia pre brúsenie a rozbrusovanie

a) Používajte výlučne brúsne nástroje schválené pre vaše elektrické náradie a ochranný kryt určený pre tieto brúsne nástroje. Brúsne nástroje, ktoré nie sú určené pre elektrické náradie, nemôžu byť dostatočne tienené a nie sú bezpečné.

b) Zalomené brúsne kotúče musia byť namontované takým spôsobom, aby ich brúsna plocha neprečnievala cez úroveň okraja ochranného krytu. Neodborne namontované brúsne kotúče, ktoré prečnievajú cez úroveň ochranného krytu, sa nedajú dostatočne tienit.

c) Ochranný kryt musí byť spol’ahlivo upevnený na elektrickom náradí a musí sa kvôli maximálnej miere bezpečnosti nastaviť tak, aby čo najmenšia časť brúsneho nástroja smerovala odkrytá k personálu obsluhy. Ochranný kryt má chránit’ obsluhujúcu osobu pred úlomkami, náhodným kontaktom s brúsnym nástrojom, ako aj iskrami, ktoré môžu zapáliť odev.

d) Brúsne nástroje sa smú používať len na odporúčané možnosti použitia. Napríklad: Nikdy nebrúste bočnou plochou rezacieho brúsneho kotúča. Rezacie brúsne kotúče sú určené na uberanie materiálu hranou kotúča. Pôsobením bočných síl na tieto brúsne telesá sa môžu zlomit'.

e) Vždy používajte nepoškodenú upínaciu prírubu správnej vel'kosti a tvaru pre vami zvolený brúsny kotúč. Vhodné príruby podopierajú rezací brúsny kotúč a znižujú nebezpečenstvo zlomenia brúsneho kotúča. Príruby na rezacie brúsne kotúče sa môžu odlišovať od prírub pre ostatné brúsne kotúče.

f) Nepoužívajte opotrebované brúsne kotúče z väčších elektrických náradí. Brúsne kotúče pre väčšie elektrické náradie nie sú dimenzované na vyššie otáčky menších elektrických náradí a môžu sa zlomit.

Đalšie špeciálne bezpečnostné upozornenia k rozbrusovaniu

a) Predchádzajte zablokovaniu brúsneho rezacieho kotúča alebo použitiu príliš veľkého prítlaku. Nevykonávajte nadmerne hlboké rezy. Pret’aženie rezacieho brúsneho kotúča zvyšuje jeho namáhanie a náchylnosť na vzpriečenie alebo zablokovanie, a tým riziko spätného nárazu alebo zlomenia brúsneho telesa.

b) Vyhýbajte sa oblasti pred a za rotujúcim rezacím brúsnym kotúčom. Ak rezací brúsny kotúč presúvate v obrobku smerom od seba, môže sa elektrické náradie v prípade spätného rázu vymrštiť s otáčajúcim sa kotúčom priamo na yás.

c) Ak sa rezací kotúč zablokuje alebo ak prerušite prácu, vypnite náradie a pokojne ho držte dovtedy, kým sa kotúč nezastaví. Nikdy sa nepokúšajte vyťahovať pohybujúci sa rezací brúsny kotúč z rezu, pretože inak môže dôjst' k spätnému rázu. Zistite príčinu zablokovania a odstráňte ju.

d) Elektrické náradie opätovne nezapínajte, pokial' sa rezací kotúč nachádza v obrobku. Skôr než budete opatrne pokračovať v rezani, počkajte kým rezací brúsny kotúč dosiahne maximálne otáčky. V opačnom prípade sa môže kotúč zaseknút', vyskočit' z obrobku alebo zapričinit' spätný ráz.

e) Dosky alebo vel'ké obrobky podoprite, aby sa znížilo riziko spätného rázu v dôsledku zablokovania rezacieho kotúča. Vel'ké obrobky sa môžu prehnút následkom vlastnej hmotnosti. Obrobok sa musí podopriet' po oboch stranách kotúča a to tak v blízkosti rezacieho brúsneho kotúča, ako aj na hrane.

f) Bud'te mimoriadne opatrní pri „ponorných rezoch“ do existujúcich stien alebo do iných neprehl'adných oblastí. Ponáraný rezací brúsny kotúč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrických vedení alebo iných objektov spôsobit’ spätný ráz.

Schválené príslušenstvo

	Max. priemer ∅ (mm)	Max. hrúbka (mm)	Rozmer závitu (mm)	Otáčky (min-1)	Obvodová rýchlost (m/s)	Náradie	Ochranný kryt
Rezacie kotúče 125 3 M14 6500 80						Montážny klúč s dvomi otvormi	Áno
Hrubovacie kotúče 125 6 M14 6500 80						Montážny klúč s dvomi otvormi	Áno

Úschova a manipulácia s odporúčanými nasadzovacími nástrojmi

■ S brúsnymi nástrojmi sa musí zaobchádzat' obozretne a musia sa prepravovať so zvýšenou opatrnosťou.
Brúsne nástroje sa musia skladovať tak, aby neboli vystavené žiadnym mechanickým poškodeniam ani vplyvom okolitého prostredia (napr. vlhkosť).

Pracovné pokyny

UPOZORNENIE

Brúsne nástroje sa smú používať len na odporúčané možnosti použitia. V opačnom prípade sa môžu zlomit, poškodit' a spôsobit' poranenia.

Hrubovacie brúsenie

Na hrubovanie nikdy nepoužívajte rezacie brúsne kotúče!

■ Pohybujte uhlovou brúskou s miernym tlakom po celom povrchu obrobku.
V prípade mäkkých materiálov ved'te hrubovací kotúč cez obrobok pod plochým uhlom, pri tvrdom materiáli pod trochu strmším uhlom.

Rozbrusovanie

Na rezanie nikdy nepoužívajte hrubovacie kotúče!

■ Používajte iba testované rezacie alebo brúsne kotúče zosilnené vláknitým materiálom, ktoré sú prípustné pre obvodovú rýchlost minimálne 80 m/s.

POZOR!

Brúsny nástroj má po vypnutí dobeh. Nepokúšajte sa ho zastaviť bočným protitlakom.

Obrobok zaistite. Na uchytenie obrobku používajte upínacie zariadenia/zverák. Takto je pridržiavaný bezpečnejšie ako vašou rukou.

Pred odložením prístroj vždy vypnite a počkajte, kým sa úplne zastaví.

V prípade výpadku prúdu alebo vytiahnutia zástrčky okamžite odblokujte spínač ZAP/VYP. Nastavte ho do polohy VYP. Tým sa zabráni nekontrolovatel'nému opätovnému spusteniu.

■ Prístroj používajte iba na rezanie, príp. brúšenie za sucha.

Prídavná rukovát ⑥ musí byť pri všetkých prácach zmontovaná s prístrojom.

■ Materiál obsahujúci azbest sa nesmie opracovávať. Azbest sa považuje za rakovinotvornú látku.

Tip! Takto sa zachováte správne.

⚠️ NEBEZPEČENSTVO! PRÍSTROJ VŽDY VEĐTE PROTICHODNE CEZ OBROBOK.

▶ Pri opačnom smere hrozí nebezpečenstvo spätného rázu. Prístroj môže byť vytlačený z rezu.

Vždy ved'te zapnutý prístroj proti obrobku. Po obrábaní zdvihnite prístroj z obrobku a až potom ho vypnite.

■ Počas práce držte prístroj vždy pevne oboma rukami. Zabezpečte si bezpečný postoj.

Najlepší účinok brúsenia dosiahnete pohybom prístroja po povrchu obrobku rovnomerne pod uhlom 15° až 30° (medzi brúsnym kotúčom a obrobkom).

- Pri obrábaní šikmých povrchov nesmiete prístroj tlačit' vel'kou silou na obrobok. Pri intenzívnom poklese otáčok musíte znížit' silu tlaku, aby ste umožnili bezpečnú a efektívnu prácu. Ak by sa prístroj náhle úplne zabrzdil alebo zablokoval, musíte ihned' vypnút' siet'ový prúd.

Oddelenie: Pracujte s miernym posuvom a rezací kotúč nedávajte do priečnej polohy.

Hrubovacie a rezacie kotúče sú vplyvom brúsenia vel'mi horúce – nechajte ich úplne vychladnút, skôr než sa ich budete dotýkať.

■ Prístroj nikdy nepoužívajte na iné účely, než na aké je určené.

■ Dbajte vždy na to, aby bol prístroj vypnutý skôr, ako zastrčíte zástrčku do zásuvky.

V prípade nebezpečenstva okamžite vytiahnite sieťovú zástrčku zo zásuvky. Zabezpečte, aby prístroj a sieťová zástrčka boli l’ahko prístupné a v prípade núdze bez problémov dosiahnutelné.

V prípade prestávok počas práce, pred všetkými prácami na prístroji a v prípade, že ho nepoužívate, vždy vytiahnite zástrčku zo zásuvky. Prístroj musí byť vždy čistý, suchý a bez oleja alebo mastiaceho tuku.

Bud'te vždy obozretní! Dávajte vždy pozor na to, čo robíte a vždy konajte s rozvahou. Prístroj v žiadnom prípade nepoužívajte, ak nie ste sústredení alebo sa necítite dobre.

⚠️ VÝSTRAHA! Noste vždy ochranné okuliare.

⚠️ VÝSTRAHA! Noste vždy protiprachovú ochrannú masku.

Obsluha

Montáž/prestavenie ochranného krytu

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

Pred akýmikol'vek prácami na prístroji vytiah-nite sieťovú zástrčku zo zásuvky!

NEBEZPEČENSTVO PORANENIA!

▶ Uhlovú brúsku vždy používajte s ochranným krytom ⑦. Ochranný kryt musí byť pevne na-montovaný na uhlovej brúske. Nastavte ho tak, aby ste dosiahli maximálnu bezpečnosť, t. z. najmenší možný diel brúsneho nástroja smeruje vol’ne k personálu obsluhy. Ochranný kryt ⑦ má chránit’ personál obsluhy pred úlomkami a náhodným kontaktom s brúsnym nástrojom.

NEBEZPEČENSTVO PORANENIA!

Dbajte na to, aby bol ochranný kryt ⑦ na- montovaný minimálne v rovnakom uhle ako prídavná rukovat’ (pozri obr. A). Inak sa môžete poranit’ o hrubovací, príp. rezací brúsny kotúč.

Otočte ochranný kryt ⑦ do požadovanej polohy (pracovná poloha). Dávajte pozor na to, aby sa ochranný kryt ⑦ umiestnil tak, aby zaistenie ochranného krytu ⑩ ležalo nad jednou z 5 vyhlíbenín ⑰ ochranného krytu ⑦ (pozri Obr. E roztváracia strana).

Dávajte pozor na to, aby zaistenie ochranného krytu ⑩ sedelo pevne v príslušnej vyhlbenine ⑰.

Montáž prídavnej rukoväte

POZOR!

Z bezpečnostných dôvodov sa tento prístroj môže používať iba s prídavnou rukováťou 6. Inak môže dôjsť k poraneniu. Prídavná rukováť 6 sa môže v závislosti od pracovného postupu naskrutkovat’ vl’avo, vpravo alebo hore na hlavu prístroja.

UPOZORNENIE

V prídavnej rukoväti 6 zastrčený držiak nástroja 6a môžete tam ponechat' alebo podl'a l'ubovôle odstránit'.

Montáž/výmena brúsnej dosky hrubovacieho/rezacieho brúsneho kotúča

Pri výmene rezacích/hrubovacích kotúčov vždy noste ochranné rukavice. Hrubovacie a rezacie brúsne kotúče sa pri práci zohrejú na vysokú teplotu. Nedotýkajte sa ich, dokial' nevychladnú.

Dodržiavať rozmery hrubovacích alebo rezacích kotúčov. Priemer otvoru sa musí zhodovať s upínacou prírubou bez vôle. Nepoužívajte žiadne redukčné kusy alebo adaptéry.

■ Skontrolujte hrubovací alebo rezací kotúč. Nesmie byť poškodený alebo vlhký ani nesmie vykazovať trhliny.V opačnom prípade by sa totiž mohli pri používaní zlomiť a spôsobit’ poranenie.

UPOZORNENIE

▶ Bezpodmienečne používajte iba čisté kotúče.

Používajte iba brúsne nástroje, ktorých prípustné otáčky zodpovedajú minimálne vol'nobežným otáčkam prístroja.

■ NEBEZPEČENSTVO PORANENIA! Tlačidlo na aretáciu vretena ⑪ stláčajte iba pri zastavenom upínacom vretene ⑭.

♦ Stlačte tlačidlo na aretáciu vretena ⑪ na zablokovanieprevodovky.

Uvol'nite upínaciu maticu 13 pomocou montážneho kl'úča s dvomi otvormi 16 (pozri obr. C).

♦ Nasad'te hrubovací alebo rezací brúsny kotúč na upínaciu prírubu 15 s popísanou stranou k prístroju.

Pri tenkých brúsnych kotúčoch (pozri obrázok 1)

Nákružok upínacej matice 13 ukazuje nahor, aby sa tenký brúsny kotúč mohol bezpečne upnúť.

13 14 ≤ 3,2 mm 15

Obr. 1

♦ Stlačte tlačidlo na aretáciu vretena na zablokovanie prevodovky.

♦ Opäť pevne dotiahnite upínaciu maticu 13 po-mocou montážneho klúča s dvoma otvormi 16.

Pri hrubých rezacích brúsnych kotúčoch (pozri obrázok 2)

13 14 > 3,2 mm 15

Obr. 2

Nákružok upínacej matice 13 ukazuje nadol, aby bolo možné brúsny kotúč bezpečne upnút na upínacom vretene 14.

♦ Opäť pevne dotiahnite upínaciu maticu 13 pomocou montážneho kl’úča s dvoma otvormi 16 v smere hodinových ručičiek.

UPOZORNENIE

- Ak kotúč po výmene beží nerovnomerne alebo vibruje, musíte ho okamžite vymeníť.

Po výmene brúsneho kotúča nechajte prístroj kvôli bezpečnosti bežať 60 sekúnd na maximálnych otáčkach. Dávajte pozor na neobvyklé zvuky a tvorbu iskier.

♦ Skontrolujte, či sú všetky upevňovacie diely namontované správne.

Dbajte na to, aby sa šípka smeru otáčania (ak je k dispozícii) na rezacích alebo hrubovacích kotúčoch (platí aj pre diamantové rezacie kotúče) zhodovala so smerom otáčania náradia (šípka smeru otáčania na hlavici náradia).

Zapnutie a vypnutie

Pred používaním skontrolujte nasadené náradie. Musí byť namontované bezchybne, nesmie byť poškodené ani vlhké, nesmie vykazovat’ trhliny a musí sa vol’ne otáčat’. Vykonajte 60 sekúnd trvajúci skúšobný chod. Nepoužívajte žiadne nepravidelne opotrebované alebo vibrujúce nástroje. Dávajte pozor na neobvyklé zvuky a tvorbu iskier. Potom skontrolujte, či sú všetky upevňovacie diely namontované správne.

UPOZORNENIE

▶ Uhlovú brúsku zapínajte vždy pred kontaktom s materiálom a až potom ju priložte na obrobok.

Zapnutie

♦ Stlačte blokovanie zapnutia ③ (pozri obr. D).

♦ Potom stlačte spínač ZAP/VYP ②.

Vypnutie

♦ Nastavte regulačné koliesko otáčok ① do polohy medzi 1 a 6.

Údržba a čistenie

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA! Pred akýmikoľvek prácami na prístroji vypnite prístroj a vytiahnite sieťovú zástrčku.

Na čistenie prístroja nepoužívajte žiadne ostré predmety. Do vnútra prístroja sa nesmú dostať žiadne tekutiny. V opačnom prípade sa môže prístroj poškodit'.

Výmenu náhradných uhlíkových kief ④ cez kryty uhlíkových kief ⑤ nechajte vykonat' výlučne servis alebo uznávanú odbornú dielňu.

■ Prístroj čistite pravidelne, najlepšie hned' po ukončení práce.

Kryt prístroja čistite suchou handrou – v žiadnom prípade nepoužívajte benzín, rozpúšťadlá alebo čistiace prostriedky, ktoré pôsobia na plasty.

■ Na dôkladné vyčistenie prístroja je potrebný vysávač.

■ Vetracie otvory musia byť vždy vol’né.

■ Zachytený brúsny prach odstráňte štetcom.

UPOZORNENIE

▶ Neuvedené náhradné diely (ako napr. uhlíkové kefy, vypínač) si môžete objednať prostredníctvom poradenskej linky nášho servisu.

Likvidácia

Obal pozostáva výlučne z materiálov,
ktoré neškodia životnému prostrediu.
Môže sa zlikvidovat' v miestnych nádo-
bách na recyklovaný odpad.

Nehádžte elektrické náradie do domáceho odpadu!

V súlade s európskou smernicou č. 2012/19/EU sa opotrebované elektrické náradie musí zberat' oddelene a odovzdat' za účelom ekologickej recyklácie.

Informácie o možnostiach likvidácie prístroja, ktorý doslúžil, dostanete na obecnej alebo mestskej správe.

Obal zlikvidujte ekologicky.

a Obalové materiály sú označené skratkami (a) a číslicami (b) s nasledujúcim významom: 1–7: plasty, 20–22: papier a lepenka, 80–98: kompozitné materiály.

Informácie o možnostiach likvidácie výrobku, ktorý doslúžil, získate od svojej obecnej alebo mestskej samo-správy.

Produkt je recyklovatel'ny, podlieha rozšírenej zodpovednosti výrobcu a zbiera sa oddelene.

na tento prístroj máte záruku 3 roky od dátumu zakúpenia. V prípade nedostatkov tohto výrobku máte práva vyplývajúce zo zákona voči predajcovi tohto výrobku. Tieto Vaše práva vyplývajúce zo zákona nie sú obmedzené našou zárukou, uvedenou nižšie.

Záručné podmienky

Záručná doba začína plynúť dátumom zakúpenia. Prosím, uschovajte si pokladničný blok. Tento bude potrebný ako dôkaz o zakúpení.

Ak v priebehu troch rokov od dátumu zakúpenia tohto výrobku dôjde k chybe materiálu alebo výrobnej chybe, výrobok vám – podľa nášho uváženia – bezplatne opravíme, vymeníme alebo uhradíme kúpnu cenu. Podmienkou tohto záručného plnenia je, že počas trojročnej lehoty sa poškodený prístroj a doklad o zakúpení (pokladničný blok) predloží so stručným opisom, v čom spočíva nedostatok prístroja a kedy sa vyskytol.

Ak je chyba pokrytá našou zárukou, zašleme Vám spät opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačina plynút žiadna nová záručná doba.

Záručná doba sa záručným plnením nepredlži. To platí aj pre vymenené a opravené diely. Poškodenia a chyby zistené prípadne už pri kúpe, sa musia hlásit' okamžite po vybalení. Po uplynutí záručnej doby podliehajú prípadné opravy poplatku.

Rozsah záruky

Prístroj bol starostlivo vyrobený v súlade s prísnymi smernicami kvality a pred dodaním bol svedomito preskúšaný.

Záručné plnenie sa vzt'ahuje na chyby materiálu alebo výrobné chyby. Táto záruka sa nevzt'ahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu a preto ich možno pokladať za rýchlo opotrebitel'né diely, ani na poškodenia krehkých dielov, ako sú napríklad spínače alebo diely vyrobené zo skla.

Táto záruka zaniká v prípade poškodenia výrobku neodborným používaním alebo neodbornou údržbou. Na správne používanie výrobku sa musia presne dodržiavať všetky pokyny, uvedené v návo-de na obsluhu. Bezpodmienečne sa musí zabrániť použitiu alebo úkonom, ktoré sa v návode na obsluhu neodporúčajú alebo pred ktorými sa varuje.

Výrobok je určený len na súkromné použitie a nie na priemyselné používanie. Záruka zaniká pri nesprávnom a neodbornom zaobchádzaní, pri použití násilia a pri zásahoch, ktoré neboli vykona-né naším autorizovaným servisom.

Záručná doba neplatí pri

■ normálnom opotrebovaní kapacity akumulátora
■ komerčnom používaní výrobku
■ poškodení alebo zmene výrobku zákazníkom
■ nerešpektovaní predpisov týkajúcich sa bezpečnosti a údržby, chybách obsluhy
■ škodách v dôsledku elementárnych udalostí

Vybavenie v prípade záruky

Na zaručenie rýchleho vybavenia Vašej žiadosti postupujte podľa nasledujúcich pokynov:

Na všetky otázky majte pripravený pokladničný doklad a číslo výrobku (napr. IAN 12345) ako doklad o nákupe.

Číslo výrobku nájdete na typovom štítku na výrobku, na gravúre na výrobku, na titulnej stránke návodu na obsluhu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane výrobku.

Ak dôjde k funkčným poruchám alebo iným nedostatkom, kontaktujte najprv nižšie uvedené servisné oddelenie telefonicky alebo e-mailom.

Výrobok, zaevidovaný ako poruchový, môžete potom spolu s dokladom o nákupe (pokladničný blok) a uvedením popisu chyby a dátumu, kedy k nej došlo, bezplatne odoslat' na adresu servisného strediska, ktorá Vám bude oznámená.

Na webovej stránke www.lidl-service.com si môžete stiahnuť tieto a mnoho d'alších príručiek, videá o výrobkoch a inštalačný softvér.

▶ Pri nástrojoch Parkside a Florabest zašlite, prosím, výlučne chybný výrobok bez príslušenstva (napr. akumulátor, úložný kufrík, montážne náradie, atd').

Servis

SK Servis Slovensko Tel. [phone] E-Mail: [e-mail] IAN 314188_2001

Dovozca

Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko.

Preklad originálneho vyhlásenia o zhode

My, spoločnosť KOMPERNASS HANDELS GMBH, osoba zodpovedná za dokumentáciu: pán Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NEMECKO vyhlasujeme, že tento výrobok je v súlade s nasledovnými normami, normatívnymi dokumentmi a smernicami ES:

Smernica o strojových zariadeniach (2006/42/EC)

Elektromagnetická kompatibilita (2014/30/EU)

Smernica RoHS (2011/65/EU)*

* Výhradnú zodpovednosť za vydanie tohto vyhlásenia o zhode nesie výrobca. Vyššie opísaný predmet vyhlásenia je v súlade s predpismi smernice č. 2011/65/EU Európskeho parlamentu a Rady z 8. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach.

Technické zmeny v zmysle d'alšieho vývoja sú vyhradené.
