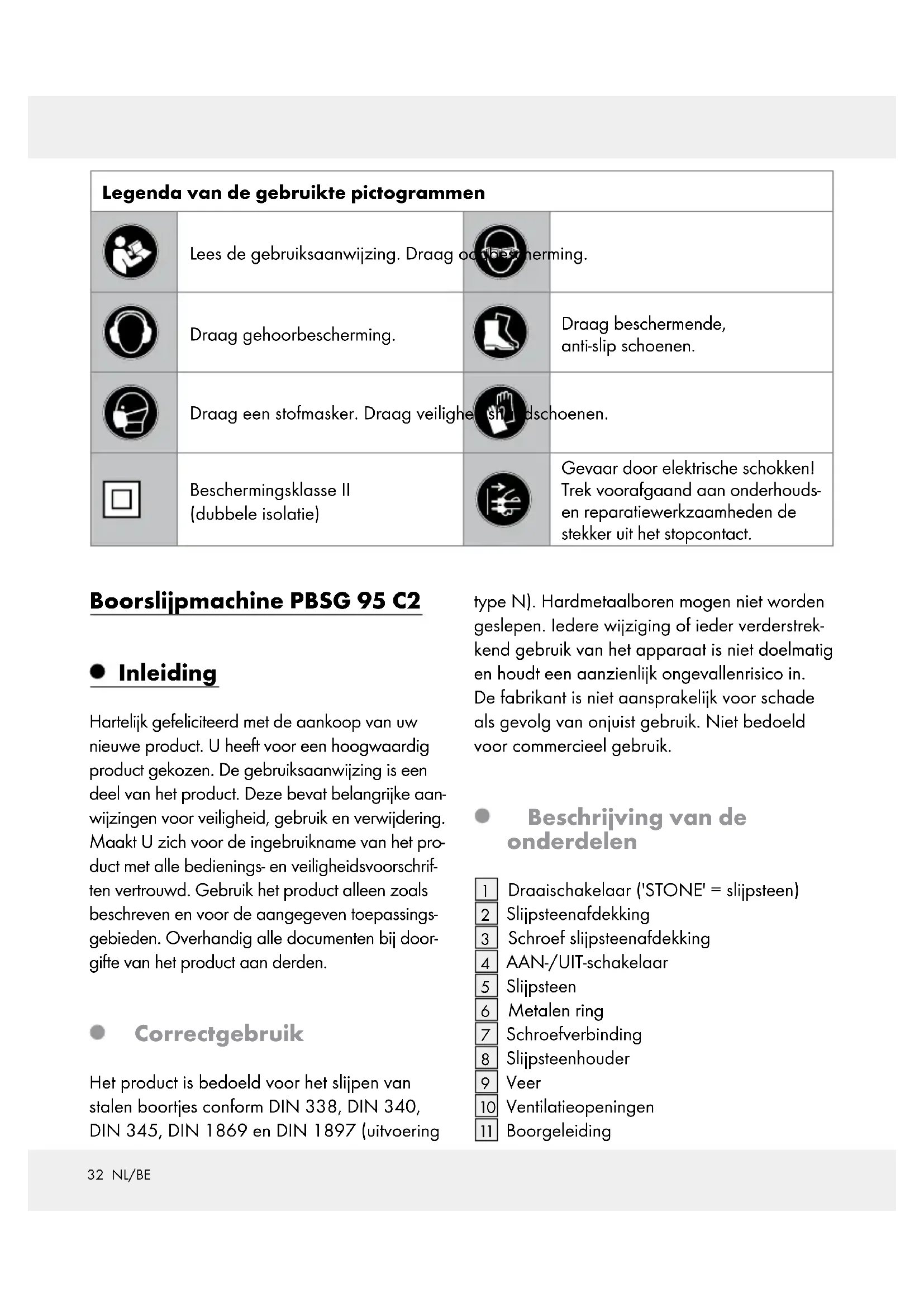

Boorgeleiding33 NL/BE Omvang van de levering 1 boorslijper PBSG 95 C2 20 met titaan bedekte HSS-boren 2 reserve slijpstenen 1 gebruiksaanwijzing Technische gegevens Afmetingen: 115 x 128 x 175 mm (b x h x d) Totaal gewicht: 945 g Slijpsteen: 46 g Nominale spanning: 220–240 V∼ (wisselstroom) 50 Hz Gemeten opname: 95 W Gemeten stationair- toerental: n

Voor boren met Ø: 3–12 mm Beschermingsklasse: II / Geluidsemissiewaarde: Het met A beoordeelde geluidsniveau van het elektrische gereedschap bedraagt gebruikelijk: Last (slijpen): Geluidsdrukniveau L

: 3 dB Algemene veiligheidsinstructies LET OP! Bij het gebruik van elektrisch gereed- schap dienen ter bescherming tegen een elektri- sche schok en kans op letsel en verbranding de volgende principiële veiligheidsmaatregelen in acht te worden genomen. Lees voor gebruik van het elektrisch gereedschap al deze opmerkingen door en bewaar de veiligheidsopmerkingen. Veilig werken

1. Houd uw werkomgeving in een

goede staat Wanorde in de werkomgeving kan leiden tot ongevallen.

2. Neem invloeden van de omgeving

in acht Stel elektrisch gereedschap niet bloot aan regen. Gebruik elektrisch gereedschap niet in een vochtige of natte omgeving. Zorg voor goede verlichting van de werk- omgeving. Gebruik elektrisch gereedschap niet in ruimtes met brand- en explosiegevaar.

3. Bescherm uzelf tegen een

elektrische schok Raak geen geaarde onderdelen met uw lichaam aan (bijv. buizen, radiatoren, elektrische kookplaten, koelapparaten).

4. Houd andere personen op afstandr

Laat andere personen, vooral kinderen, nooit het elektrisch gereedschap of de kabel aanraken. Houd ze bij het werkbereik vandaan.

5. Bewaar ongebruikte elektrische

gereedschappen veilig Ongebruikte elektrische gereedschappen moeten op een droge, hooggelegen of afgesloten locatie buiten bereik van kinderen worden opgeborgen.34 NL/BE

6. Zorg ervoor dat het elektrische

gereedschap niet overbelast raakt In het voorgeschreven vermogensbereik kunt u beter en veiliger werken.

7. Gebruik het juiste elektrische

gereedschap Gebruik voor zware werkzaamheden geen zwakke machines. Gebruik het elektrische gereedschap niet voor doeleinden, waarvoor het niet bestemd is. Gebruik bijvoorbeeld geen handcirkelza- gen voor het zagen van boomtakken of het klieven van hout.

8. Draag geschikte kleding

Draag geen wijde kleding of sieraden, deze kunnen door beweegbare onderdelen worden gegrepen. Bij werkzaamheden in de open lucht raden wij anti-slip schoenen aan. Draag bij lang haar een haarnetje.

9. Gebruik een beschermende

uitrusting Draag een veiligheidsbril. Gebruik bij stoffige werkzaamheden een ademmasker.

10. Sluit de stofafzuiging aan

Als er aansluitingen voor de stofafzuiging en opvangbak aanwezig zijn, dient u te controleren dat deze zijn aangesloten en juist worden gebruikt.

11. Gebruik de stroomkabel niet voor

doeleinden, waarvoor deze niet is bestemd Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.

12. Zet het werkstuk vast

Gebruik een spanklem of bankschroef om het werkstuk vast te zetten. Het wordt daarin veiliger gehouden dan in uw hand.

13. Vermijd een abnormale lichaams-

houding Zorg voor stabiliteit en bewaar altijd uw evenwicht.

14. Onderhoud uw gereedschappen

zorgvuldig Houd de snijgereedschappen scherp en schoon zodat u beter en veiliger kunt werken. Volg de instructies voor smering en vervan- ging van het apparaat op. Controleer de aansluitleiding van het elektri- sche gereedschap regelmatig en laat deze bij beschadiging door een erkend vakman vervangen. Controleer verlengende leidingen regel- matig en vervang ze als ze beschadigd zijn. Houd handgrepen droog, schoon en vrij van olie en vet.

15. Trek de stekker uit het stopcontact

Als het elektrische gereedschap niet wordt gebruikt, voorafgaand aan het onderhoud en bij het vervangen van onderdelen zoals bijv. zaagblad, boor of frees.

16. Laat gereedschapsleutels niet zitten

Controleer voor het inschakelen of sleutels en instelgereedschappen verwijderd zijn.

17. Vermijd onbedoeld inschakelen

Zorg ervoor dat de schakelaar bij het steken van de stekker in het stopcontact is uitgeschakeld.

18. Gebruik de verlengkabel voor

gebruik in de open lucht Gebruik buitenshuis alleen hiervoor goed- gekeurde en dienovereenkomstig geken- merkte verlengkabels.

Let op wat u doet. Ga altijd met overleg te werk. Gebruik het elektrische gereedschap niet als u niet geconcentreerd bent.35 NL/BE

20. Controleer het elektrische gereed-

schap op eventuele beschadigingen Voor een volgend gebruik van het elektrische gereedschap moeten de veiligheidsinrichtin- gen of licht beschadigde onderdelen zorg- vuldig op hun feilloze en doelmatige functie worden gecontroleerd. Controleer of de bewegende onderdelen optimaal functioneren en niet klemmen en of onderdelen beschadigd zijn. Alle onder- delen dienen correct gemonteerd te zijn en aan alle voorwaarden te voldoen, om de feilloze werking van het elektrische gereed- schap te waarborgen. Beschadige veiligheidsinrichtingen en on- derdelen moeten correct door een erkende professionele werkplaats worden gerepa- reerd of vervangen, voor zover de handlei- ding niets anders aangeeft. Beschadigde schakelaars moeten door een werkplaats voor klantenservice worden ver- vangen. Gebruik geen elektrische gereedschappen, waarvan de schakelaar niet kan worden in- en uitgeschakeld.

Het gebruik van andere gereedschappen en andere accessoires kan kans op letsel betekenen.

22. Laat uw elektrische gereedschap

door een vakman repareren Dit elektrische gereedschap voldoet aan de uniforme veiligheidsbepalingen. Reparaties mogen alleen door een vakman en met ge- bruik van originele reserveonderdelen wor- den uitgevoerd, anders is er kans op ongevallen bij de gebruiker. Voor de ingebruikname Opmerking: verwijder het verpakkingsmateri- aal alstublieft volledig. De bediener moet zich tijdens het gebruik dicht bij het product bevinden om onnodig rekken van het lichaam en een daarmee instabiele positie te vermijden. Schakel het product uit als het blokkeert en trek de stekker uit het stopcontact. Verhelp pas daarna de blokkering. Ingebruikname Boren slijpen Opmerking: slijp zwaar beschadigde boren eerst grof voor op een slijpblok. Stuur de slijpsteen helemaal omlaag. Draai hiervoor de draaischakelaar

tot aan de aanslag in de richting DOWN ▼. Steek de boor in de kleinst passende boor- geleiding

op de boorslijper. De exacte maten (Ø) van de betreffende boorgelei- ding

kunt u aan het opschrift (3 tot 12) aflezen. Zet de AAN-/UIT-schakelaar

op positie 'I' om het product in te schakelen. Draai de draaischakelaar

in de richting UP ▲ totdat u een slijpgeluid hoort. Opmerking: met behulp van de draai- schakelaar

regelt u de positie van de slijpsteen en zo de aanpersdruk van de slijpsteen tegen de boor. Hoe verder u de draaischakelaar

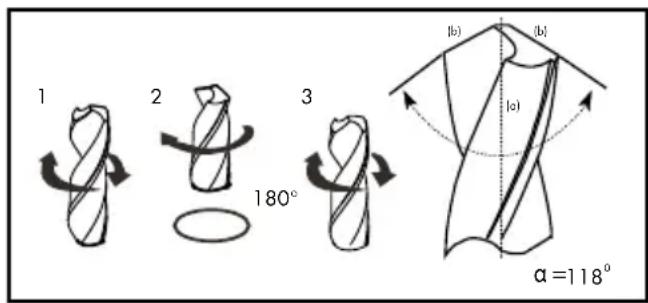

in de richting UP ▲ draait, hoe verder de aanpersdruk stijgt. Let op dat u de slijpsteen niet te ver naar boven36 NL/BE draait. In het andere geval kan de slijpsteen tegen de behuizing slaan. Draai de boor met weinig druk losjes en snel tussen de linker- en de rechteraanslag ongeveer 10 keer heen en weer (bij kleine boren ongeveer 5 keer). Trek de boor iets naar buiten, draai deze 180° (horizontaal) en steek deze weer in de geleiding tot aan de slijpsteen. Herhaal het volledige proces zo nodig tot- dat beide kanten van de boor scherp zijn. Voer het slijpen zo uit dat de hoek ( ) tus- sen beide snijranden (b) 118° bedraagt. Beide snijkanten (b) moeten dezelfde hoek ten opzichte van de booras (a) hebben en even lang zijn, zodat de boor centrisch draait (zie volgende afbeeldingen).

op positie '0' om het product uit te schakelen. Slijpsteen vervangen KANS OP LETSEL! Trek de stekker altijd uit het stop- contact, voordat u werkzaamheden aan het product uitvoert. Vervang de slijpsteen als deze versleten of beschadigd is (afnemende, onregelmatige slijpprestatie, gebroken steen). Voor deze stap heeft u een kruis- kopschroevendraaier nodig. Schroef de 4 schroeven

van de afdek- king van de slijpsteen

los en verwijder de afdekking

(zie afb. A). Verwijder de slijpsteen

Draai de schroefverbinding

met een 27 mm steeksleutel los (niet inbegrepen) (zie afb. B). Opmerking: om te openen linksom draaien! Verwijder de metalen ring

Monteer de nieuwe slijpsteen met de vlakke zijde naar beneden tegen de slijpsteenhou- der

en plaats de metalen ring

weer terug. Draai de schroefverbinding met behulp van een 27 mm steeksleutel weer vast. Opmerking: om te sluiten rechtsom draaien! Zorg ervoor dat de veer

in het product overeenkomstig afb. D is geplaatst en plaats de slijpsteen in het product. Draai de slijpsteen totdat hij weer exact zo geplaatst is als op afb. A is weergegeven; in het an- dere geval kan de slijpsteenafdekking

niet worden gemonteerd. Plaats de afdekking van de slijpsteen

weer terug en schroef deze met de 4 schroeven

weer vast. Onderhoud en reiniging Het product is afgezien van de vervanging van de slijpsteen onderhoudsvrij.

GEVAAR DOOR EEN ELEK-

TRISCHE SCHOK! Trek vooraf - gaand aan onderhouds- en reparatiewerk- zaamheden de stekker uit het stopcontact.37 NL/BE Reinig het product regelmatig, het beste di- rect na het gebruik. Gebruik voor het reinigen van de behuizing een droge doek. Gebruik in geen geval benzine, oplosmiddelen of reinigingsmidde- len, die de kunststof aantasten. KANS OP LETSEL! Open het product nooit, tenzij u de slijpsteen wilt vervangen. Laat de reparatie- en vervangende werkzaamheden alleen door het servicepunt of een elektro- monteur uitvoeren. Als de kabel van dit pro- duct beschadigd raakt, moet deze door het servicepunt met een speciaal voor dit doel geprepareerde kabel worden vervangen. Afvoer De verpakking bestaat uit milieuvrien- delijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren. De Grüne Punkt geldt niet voor Duitsland.
