GEBRUIKSAANWIJZING TRESOR EDILKAMIN

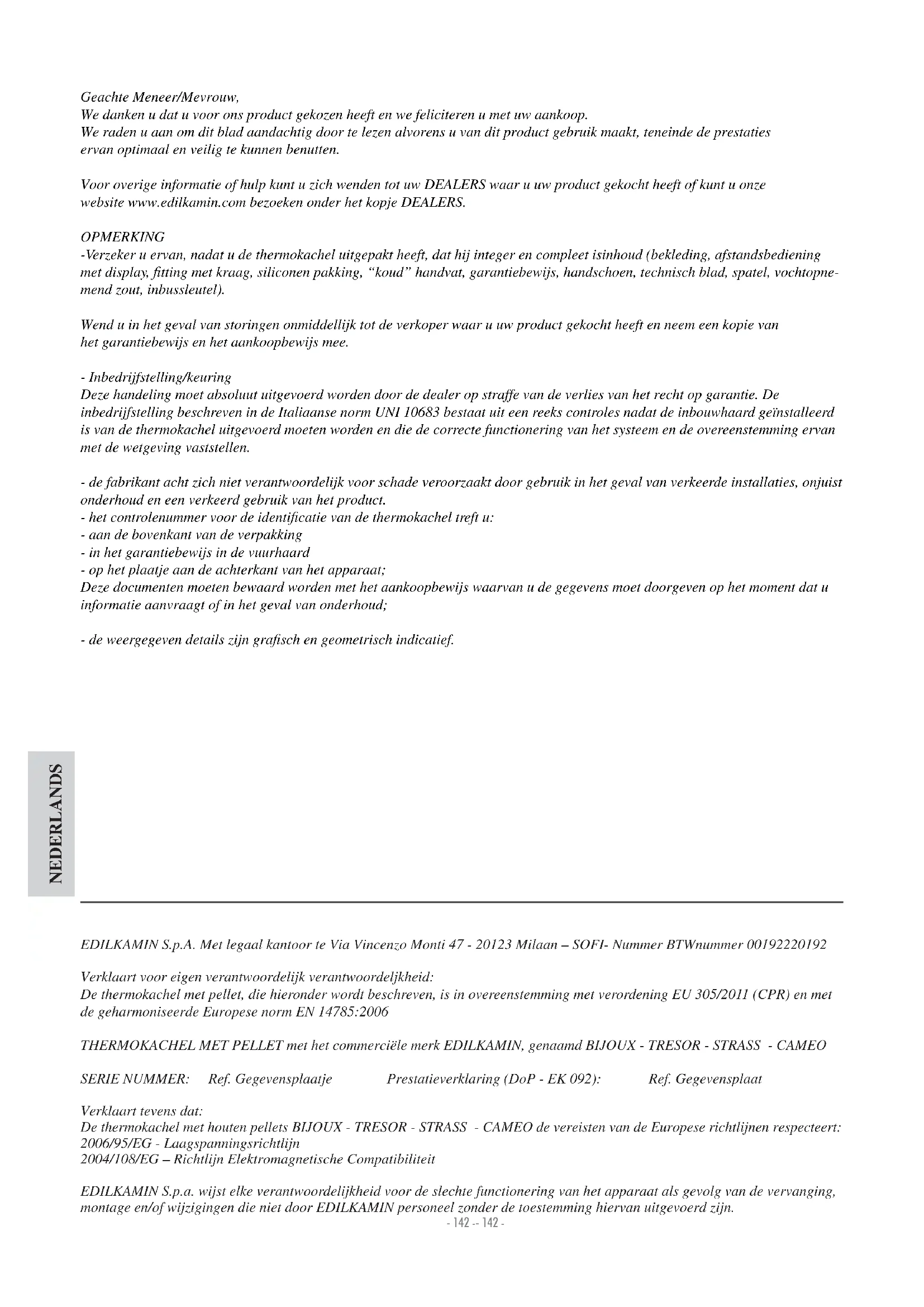

Geachte Meneer/Mevrouw,

We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop.

We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan optimaal en veilig te konnen benutten.

Voor overige informatie of hulp aunt u zich wenden tot uw DEALERS waar u uw product gekocht heeft of aunt u once website www.edilkamin.com bezoeken onder het kopje DEALERS.

OPMERKING

-Verzeker u ervan, nadat u de thermokachel uitgepakt heft, dat hij integer en compleet isinhoud (bekleding, afstandsbediening met display, fitting met kraag, siliconen pakking, "koud" handvat, garantiebewijs, handschoen, technisch blad, spatel, vochtopenmend zout, inbussleutel).

Wend u in het geval van storingen onmiddelijk tot de verkoper waar u uw product gekocht heeft en neem een kopie van het garantiebewijs en het aankoopbewijs mee.

-Inbedrijfstelling/keuring

Deze handeling moet absolutui uitgevoerd worden door de dealer op straffe van de verlies van hetrecht op garantie. De inbedrijfstelling beschreiben in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de inbouwhaard geinstalleerd is van de thermokachel uitgevoerd要去en worden en die de correcte functionering van het systemen en de overeenstemming ervan met de wetgeving vaststellen.

• de fabrikant zich nicht verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installations, onjuist onderhoud en een verkeerd gebruik van het product.

• het controlenummer voor de identificatie van de thermokachel treft u:

• aan de bovenkant van de verpakking

• in het garantiebewijs in de vuurhaard

• op hetplaatje aan de achterkant van het apparatusat;

Deze documenten要去en bewaard worden met het aankoopbewijs waarvan u de gegevens要去 doorgeven op het moment dat u informatatie aanvraagt of in het geval van onderhoud;

• de weergegeven details zich grafisch en geometrisch indicatief.

EDILKAMIN S.p.A. Met legal kantoorte Via Vincenzo Monti 47 - 20123 Milaan-SOFI-Nummer BTWnummer 00192220192

Verklaart voor eigengerantwoordelijk verantwoordelijkkheid:

De thermokachel met pellet, die hieronder worden beschreiben, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

THERMOKACHEL MET PELLET met het commerciele merk EDILKAMIN, genaamd BIJOUX - TRESOR - STRASS - CAMEO

SERIE NUMMER: Ref. Gegevensplaatje

Prestatieverklaring (DoP - EK 092):

Ref. Gegevensplaat

Verklaart tevens dat:

De thermokachel met houten pellets BIJOUX - TRESOR - STRASS - CAMEO de vereisten van de Europese richtlijnen respecteert: 2006/95/EG - Laagspanningsrichtlijn

2004/108/EG - Richtlijn Elektromagnetische Compatibility

EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de verranging, montage en/of wijzigingen die Niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zich.

VEILIGHEIDSINFORMATIE

THERMOKACHEL NOOIT WERKEN ZONDER WATER IN DE INSTALLATIE.

EEN EVENTUELE "DROGE" ONTSTEKING BRENGT DE THERMOKACHEL INGEVAAR

THERMOKACHEL MOET WERKEN MET EEN DRUK VAN ONGEVEER 1,5 BAR.

• De thermokachel is ontworpen voor het verwarmen van water door middel van de automatische verbranding van houtpellets in de vuurhaard.
• Het enige gevaar dat door het gebruik van de ketel veroorzaakt kan worden, is verbonden aan het Niet opvolgen van de installationenormen, de directe aanraking met de (externale) elektrische onderdelen onder spanning, de aanraking met vuur en de warmer onderdelen of de introductie van vremeinde stoffen.
• De thermokachel zijn voorzien van beschemmingsinstallaties die de uitdoving van de thermokachel garanderen in het geval dat bepaalde componenten slecht functioneren.
• Voor een normale functioning moet de thermokachel geinstalleerd worden in overeenstemming met de aanwijzingen van dit blad. Voorkom de opening van de deurijdens de functionering: de verbranding worden automatisch aangestuurd. Ingrepen zich dans nichtoodzakelijk.
• Maak voor de verbranding uitsluitend gebruik van houtpellets.
• Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.
• Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de thermokachel met de schoorsteen verbindt).
• Deze onderdelen van de vuurhaard en de tank hunnen uitsluitend bij KOUDE thermokachel worden uitgezogen.
• Voormijd de reiniging als de haard warm is.

• Het glas kan Koud gereinigd worden met een special product en een doek.

• Controller of de ketel door de erkende Edilkamin dealer volgens de aanwijzingen van dit blad geplaatst en ontstoken worden. Deze voorwaarden zijn tevens zeer belangrijk voor de geldigheid van de garantie.

• Tijdens de functionering van de thermokachel bereiken de afvoerleidingen en de deur interne zeer hove temperaturen (nooit zonder de speciale handschoen aanraken).
• Voorkom hetplaatsen van Niet hittebestendige voorwerpen in de nabijheid van de thermokachel.
• Maak NOOT gebruik van vloeibare brandstoffen om de thermokachel aan te steken of het houtskool aan te wakkeren.
• Sluit de luchtopeningen van de installmentuimte en de luchtinvoeren van de thermokachel nooit af.
  Maak de thermokachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.
• Voorkom het aanbrengen van verkleinstukken in de rookafvoerleidingen.
• De thermokachel要去 geinstalleerd worden in een brandwerteerde ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indications van dit technische blad) nodig heeft.
• De thermokachel moet in een ruimte geinstalleerd zijn waar de temperatuur zich boven de 0^ bevindt.
• Voeg eventuele antivriesadditieven aan het water in de installmente toe.
• Installeer een waterverzachter als het (bij)vulwater een hardheid heeft van minstens 35^ . Voor tips raadpleeg de normen UNI 8065-1989 (Behandeling van water in openbare verwarmingsinstallations).
  PROBEER DE THERMOKACHEL NOOIT OPNIEUW AAN TE STEKEN ALS DIT EERDER NIET GELUKT IS. LEEG EERST DE VUURHAARD
• let op: de pellets die u uitte de vuurhaard haaltmagniet in de tank gestopt worden.

BELANGRIJK !!!

Mocht zich een brand voordoen in de kachel, in het rookkanaal of in de schoorsteen dan dient men als volgt te werk te gaan:

• Haal de stekker uit het stopcontact
• Blus met een kooldioxide CO^2 -blusser
• Waarschuw de Brandweer

PROBEER HET VUUR NOOIT MET WATER TE BLUSSEN!

Laat het apparaat verwolgens door uw Dealer controeren. Laat de haard door een erkend technicus controeren.

EIGENSCHAPPEN

De thermokachel benut voor de verbranding houtpellets,kleine cilinders geperst houtmaterial. De verbranding hiervan worden elektronisch aangestuurd.

De kachel kan zorgen voor het verwarmen van water voor de verwarmingsinstallatie (radiatoren, handdoekdrogers, vloerverwarming) en produeert bovendien warmerlicht bij middel van een ventilator om de installmentuimte te verwarmen.

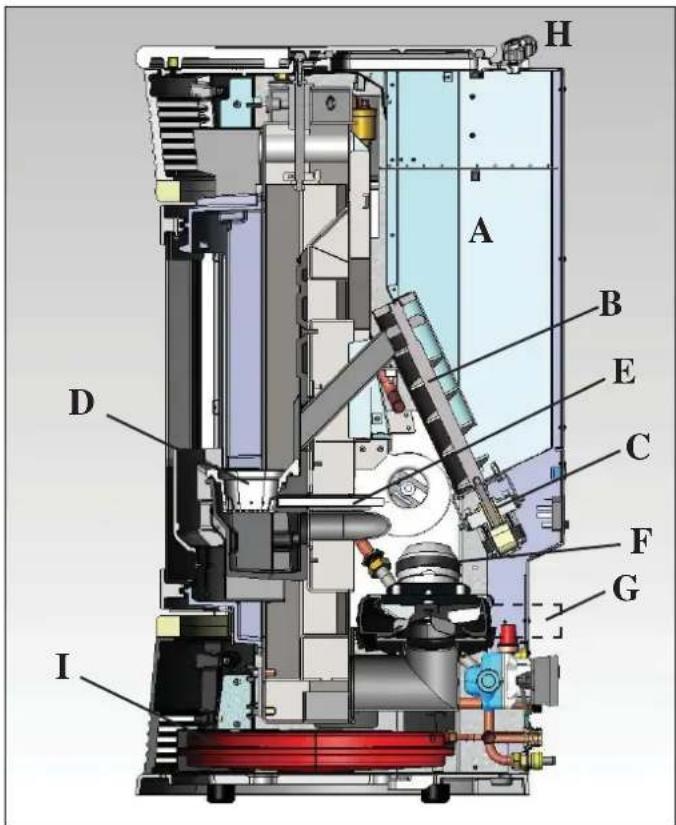

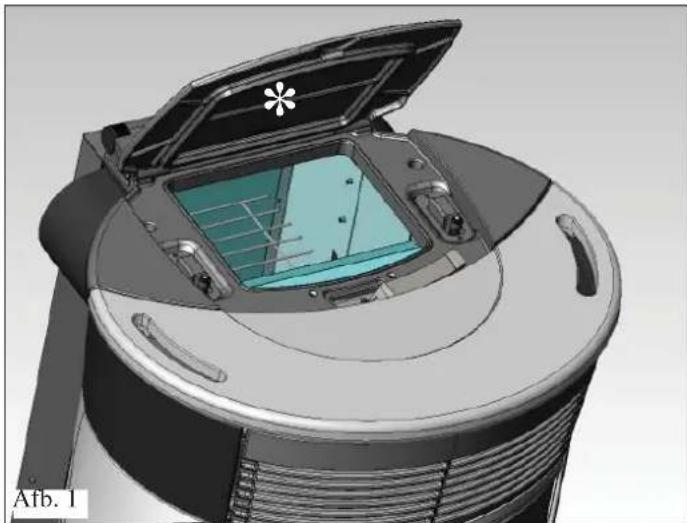

De pellettank (A) bevindt zich aan de achterkant van de thermokachel. U kunt dc tank vullen met behulp van de deekscl aan de achterkant van de top.

De brandstof (pellet) wordtuit de tank (A) opgenomen en wordt door een toevoerschroef (B), aangedreven door de reduc tiemotor (C), aangestuurd door een tweede reductiemotor (D).

De brandstof worden verrolgens vervoerdaar de verbrandingshaard (E). De pellet worden ontstoken door lustch die met een elektrische wonderstand (F) verwarmd en door een rookverwijderaal (F) in de vuurhaard gezogen worden.

De verbrandingslucht worden door de rookverwijderaar (F) in de installmentieruimte opgenomen (de installmentieruimte要去 een luchttoevoer hebben).

De rook die door de verbranding geproduerd is, worden door bezelfde rookverwijderaar (G)uit de haard gezogen en wordenuitgestoten door de opening onderaan op de achterkant van dcthermokachel.

De as valt onder en naast de vuurhaard in eenaslade.

Leeg de aslade regelmatig met een stofzuiger als de thermokachel afgekoeld en uitgeschakeld is. Het warmer water dat door de thermokachel geproduecerd is, worden door een ingebouwde pomp in de thermokachel waar de verwarmingsinstallatie gestuurd.

De thermokachel is ontworpen om te functioneren met een gesloten expansievat (I) en een veiligheidsklep, beiden in de thermokachel ingebouwd.

De hoeveelheid brandstof, de verwijdering van rook/de toevoer van verbrandingslucht en de activivering van de pomp worden aangestuurd door de de elektronische kaart voorzien van software met het Leonardo®systeme waarmee een optimale verbranding, een hoog rendement en een geringe uitstoot gegarandeerd worden.

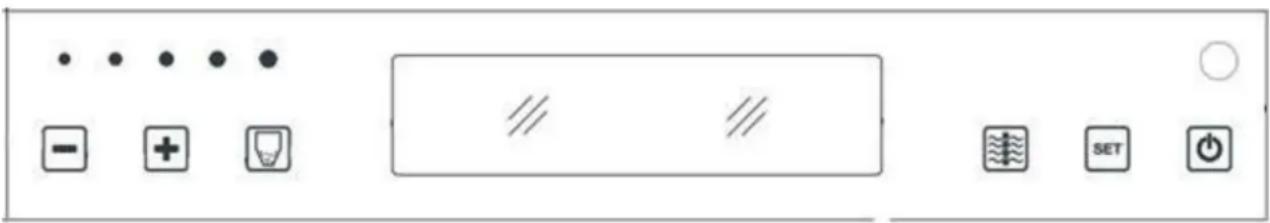

Op de bovenkant is een synoptisch paneel (H) geinstalleerd dat de besturing en de weergave van de verschillende functioneringsfases möglichk maakt.

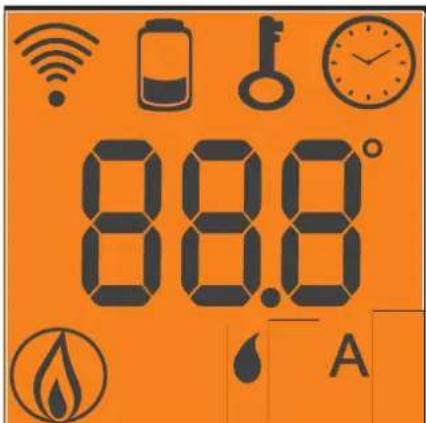

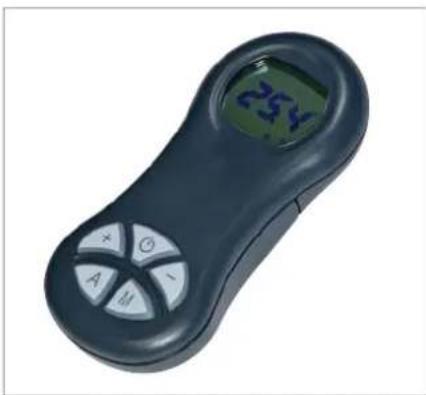

De hoofdzakelijkke fasen können ook bestuurd worden via afstandsbediening. De thermokachel is aan de achechterkant voorzien van een seriesel contact voor de aansluiting op remote inschakelapparatuur (met behulp van het optionele kabeltje code (621240) bijv. telefoonschakelaar, omgevingsthermostat).

De thermokachel bestaan vanbinnen vollediguit gietijzer.

Functioneringswijze

(zie voor verdere details pag. 159).

De temperatuur van het water dat voor de installmentie vereist is (we raden een gemiddelde temperatuur van 70^ aan) kunt u op het paneel instellen.

De thermokachel moduleert handmatig of automatisch verzolgens het vermogen om deze temperatuur te behouden of te bereiken. In het geval vankleine installations is het möglichk om de Eco functie te activeren (de thermokachel bepaalt aan de hand van de bevgraagde watertemperatuur de ontsteken enuitdovingen).

ELEKTRONISCHE APPARATEN

LEONARDO is een system dat de verbranding beschermt en regelt en een optimale functionering in elk omstandigheid waarborgt. Dankzij de twee sensoren die het drukniveau in de verbrandingskamer en de rooktemperatuur opmeten.

Het opmeten en de optimalisering van de twee parameters vindt continu plaat zodat eventuele storingen in de functionering onmiddelijk gecorrigeerd hunnen worden. Het LEONARDO®systeme garandeert een constante verbranding door automatisch de trek aan de hand van de eigenschappen van de schoorsten (bochten, lenghte, vom, doorsnede, enz.) en de omgevingsomstandigheden (wind, luchtvochtigheid, luchtdruk, installment op groote hoogte, enz.) af te stellen.

De installmentenormen要去 in acht worden genomen. Het LEONARDO®system is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zatat keer op keer het vereiste verbrandingsniveau gegarandeerd worden.

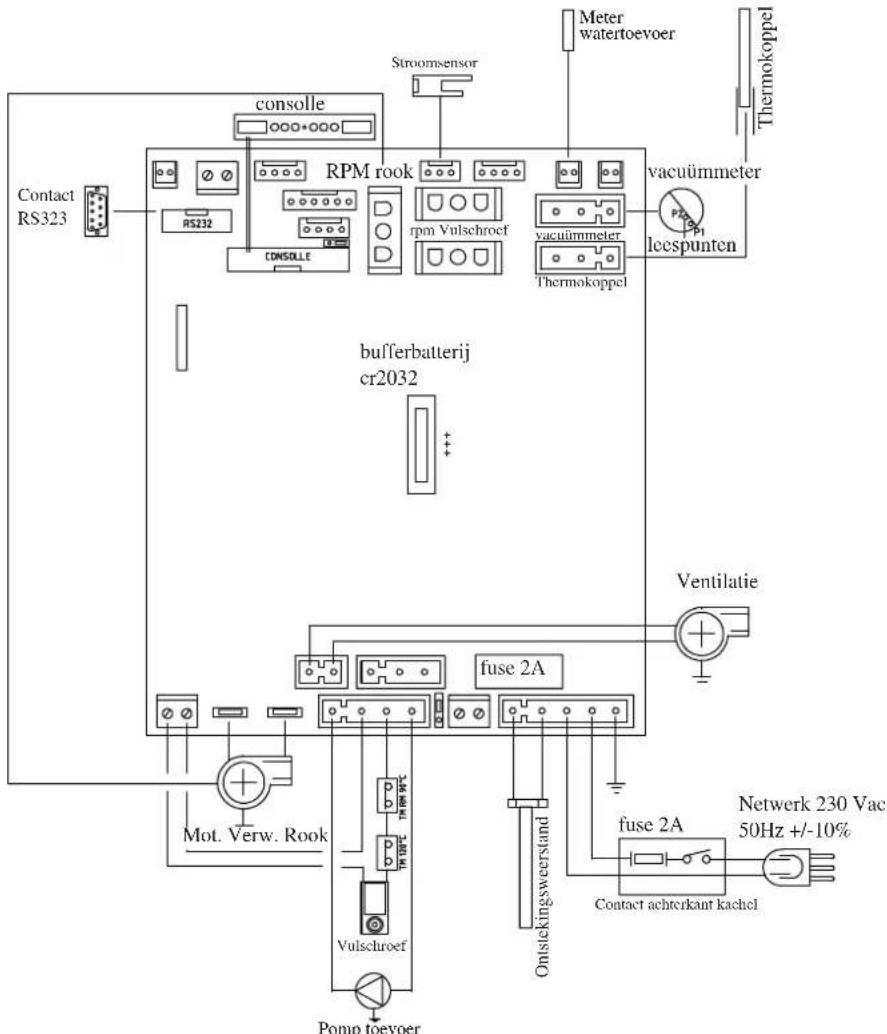

SCHALTPLAN

SERIEPOORT

Op de AUX poort is het möglichk om door de DEALER een optional voor de controle van het aansteken en uitdoven te lately installereren (bijv. telefoonschakelaar, omgevingsthermostat), op deijkenkant van de thermokachel. Kan worden aangesloten met de afzonderlijk leverbare brugverbinding (code 640560).

BUFFERBATTERIJ

De elektronische kaart is voorzien van een bufferbatterij (type 3 Volt CR 2032). Een storing in de functionering (hetgeen Niet als een storing in het product maar als nromale slijtage要去 worden beschouwd) van deze bufferbatterij wordt weergegeven met de berichten "Battery Check". Neem voor verdere informatie hierover contact op met de Dealer die de Iste ontsteking uitgevoerd heeft.

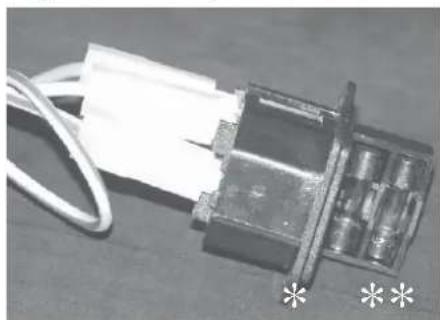

ZEKERING op het contact met schakelaar aan de achterkant van de thermokachel zich twee zekeringen aanwezig, (^) eentje actief en eentje reserve (^*)

EIGENSCHAPPEN

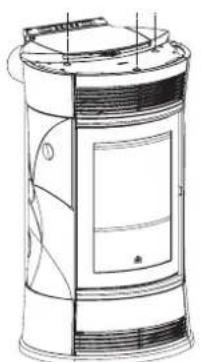

- EXTERNE AFWERKING

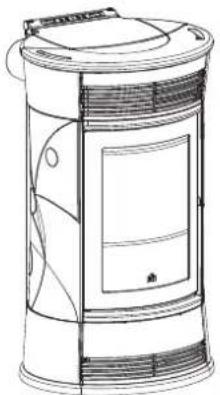

BIJOUX

• boven- en zijkanten en inzetstukken van roomwitte keramiek
• boven- en zijkanten en inzetstukken van rode keramiek

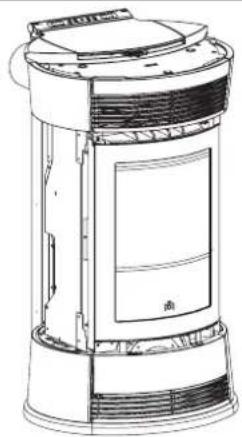

TRESOR

• stalen zijkanten, grijs keramieken bovenkant en inzetstukken
• stalen zijkanten, roomwitte keramieken bovenkant en inzetstukken
• stalen zijkanten, rode keramieken bovenkant en inzetstukken

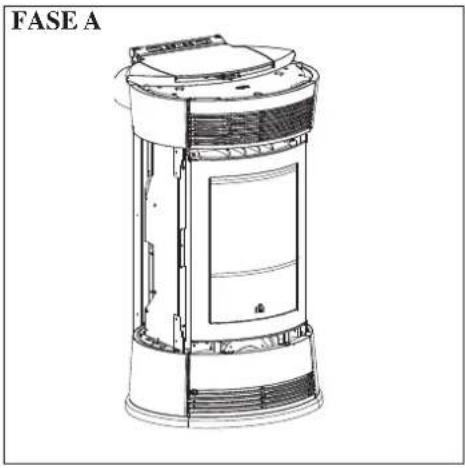

STRASS

• boven- en zijkanten en inzetstukken van speksteen

CAMEO

• boven- en zijkanten en inzetstukken van zandsteen

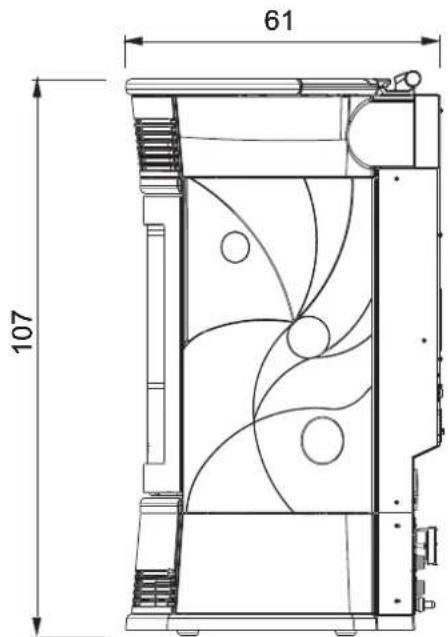

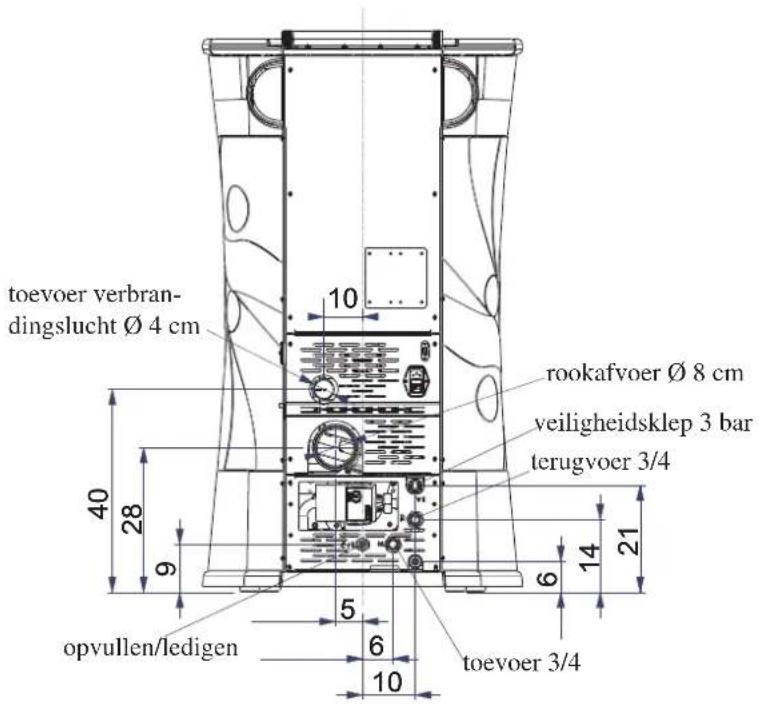

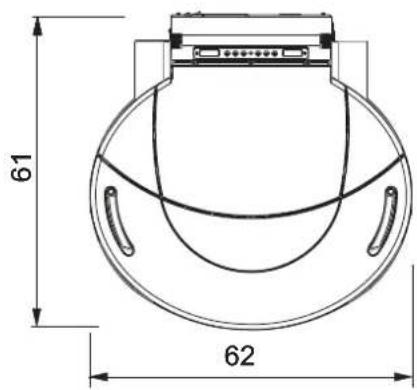

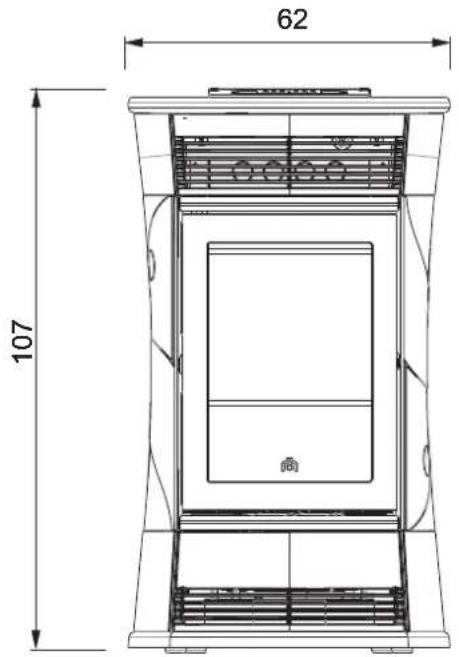

- AFMETINGEN

FRONT TUREG

KANT PLAN

EIGENSCHAPPEN

TECHNISCHE EIGENSCHAPPEN
Nominaal vermogen	15	kW
Nominaal vermogen aan water	12	kW
Globaal rendement ongeveer	91,6	%
CO-uitstoot (13% O2)	0,010	%
Max druk	3	bar
Bedrijfsdruk	1,5	bar
Temperatuur rookafvoer volgens test EN 4785/303/5	129	°C
Minimum trek	12 / 5	Pa
Verbrandingsduur min/max	5 / 18	uur
Verbruik brandstof min/max	1 / 3,4	kg/h
Tankinhoud	21	kg
Verwarmbaar volume	390	m³
Gewicht met verpakking BIJOUX / TRESOR / STRASS / CAMEO	246 / 240 / 258 / 248	kg
Doorsnede rookafvoer mannelijke aansluiting (mannelijke)	80	mm
Diametro condotto presa aria (maschio)	40	mm

• Het verwarmingsvolume is berekend een isolatie van het huis conform de Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33Kcal / m^3 per eer.
• Het is belangrijk ook rekening te houden met deplaats van de thermokachel in de te verwarmende ruimte.

ELEKTRISCHE EIGENSCHAPPEN
Voeding 230Vac +/- 10% 50 Hz
Schakelaar on/off ja
Gemiddeld geabsorbeerd vermogen	100 W
Gcabsorbeerd vermogen tijdens ontsteking 400 W
Frequentie afstandsbediening infrarood
Beveiliging op hoofdvoeding (zic pag. 145) Zekering 2AT, 250 Vac 5x20
Beveiliging op elektronische kaart Zekering 2AT, 250 Vac 5x20

AFBEELDING:

1) Houd er rekening mee dat elektrische apparaten storingen können veroorzaken.
2) let op:That handelingen aan onderdelen onder spanning,onderhoud en/of controles uitvoeren door gekwalificeerd personel. (Vooraleer enig onderhoud uit te voeren, altijd de stekker uittrekken.)

De hierboven vermelde gegevens zijn indicatief.

EDILKAMIN s.p.a. behoudt zich hetrecht voor zonder mededeling enaar onherroepelijk oordeel de producten te kunnen wijzigien.

EIGENSCHAPPEN

COMPONENTEN-BESCHERMINGS-ENMEETINSTALLATIONS

Rook thermokoppel

Bevindt zich op de rookafvoer en meet de temperatuur. Het thermokoppel regelt de aansteekfase en bij te lage of te hoge temperatuu

Luchtstroomsensor

geplaatst in het aanzuigkanaal, komt:tussen door een blokkering van de thermokachel, als de stroom van verbrandingslucht. Niet correct is, dus met als gevolg dat er een risico is van depressieproblemen in het rookcircuit.

Veiligheidsthermostat wormschroef

Bevindt zich nabij het pelletreservoir. Deze onderbreekt de elektrische voeding voor de reductiemotor indien de gedetecte-erde temperatuur te hoog is.

Watertemperatuursensor

Deze meet de temperatuur van het water in de thermokachel en zendt die informatie waar de kaart, teneinde de pomp en de vermogensafstelling van de thermokachel te regelen. Bij een te hoge temperatuur, zet de sensor een blokkeringsfase in.

Veiligheidsthermostat oververhitting water

Leest de watertemperatuur af in de thermokachel. In geval de temperatuur te hoog is, worden de stroomtoevoer maar de reductiemotor onderbroken.

In geval dethermostat geactiveerd wordt, moet er opnieuw worden ingeschakeld bij middel van de rode moodknop geplaatst op de linkerkant van de thermokachel (A - fi g.1).

Overdrukklep 3 bar

laat, als de druk van hetplaatje bereikt worden, het water in de installmentie weglopen. Hierna is het dus nodig de installmentie bij te vullen.

LET OP!!! onthoud dat u het systeem aansluit op het riool.

Elektrische))+stand

Zorgt voor het opwekken van de verbranding van de pellets. Blijft aan totdat de vlam Niet aan is. Is een onderdeel dat onderhevig is aan slijtage.

Rookverwijderaar

"duwt" de rook de schoorsteen in en neamt lucht op wegens een onderdruk van de verbrandingslucht.

Vacuummeter (elektronische druksensor):

Meet de drukwaarde (ten opzichte van de installmentuimte) in de verbrandingskamer op.

Veiligheidsthermostat reservoir

Geplaatst op het opvulsysteme van pellets uit het reservoir. Grijpt in in het geval de temperatuur binnenin de thermokachel te hoog is. Blokkeert het laden van pellets door het uitdoven van de thermokachel.

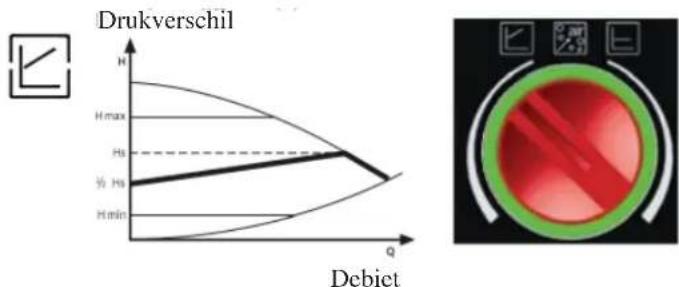

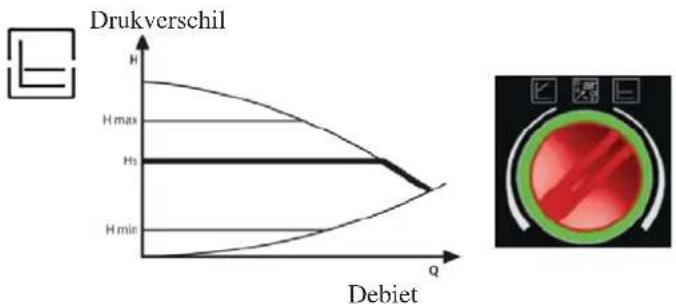

Pomp (circulator)

"duwt" het water waar de verwarmingsinstallatie.

Gesloten expansievat

"absorbeert" de varieties van het watervolume in de thermokachel die door het verwarmen wordenveroorzaakt. !Het is noodzakelijk dat een thermisch technicus aan de hand van de totale hoeveelheid water in de installmentie bepaalt of het nodig is het bestaande vat te integregeren met een ander vat!

Reductiemotore

activecrt de vulschroef waardoor het möglichk is om de houtpellets van de tank maar de vuurhaard te vervoeren.

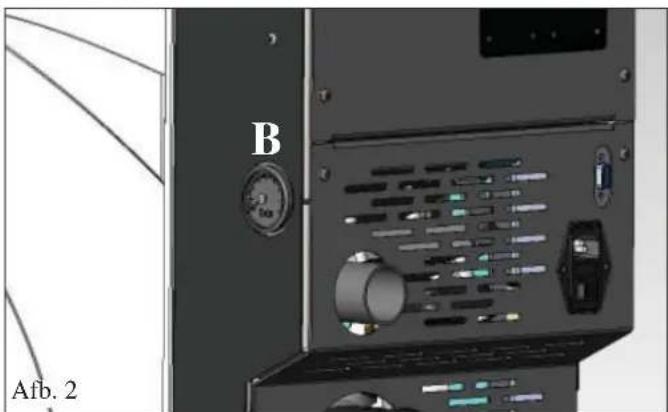

Drukmeter

Geplaatst op de rechterkant van de thermokachel (B - fig.2), waar deze toe de waterdruk af te lezen.

Met thermokachel in werking is de aanbevolen druk 1,5 bar

Afvoerkraantje

geplaat aan de achterkant van de thermokachel in het onderste gedeelte; openen in geval het nodig is het water weg te gieten dat zich erin befindt.

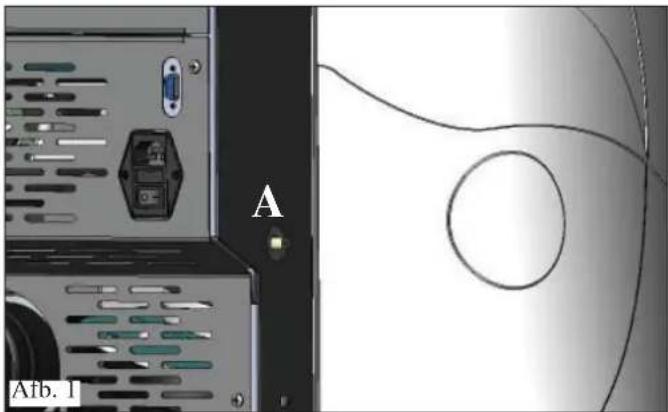

Ontluchtingsklepje

aan de bovenkant (vedi pag. 158), maakt het möglichk eventueel aanwezig lucht "te ontluchten" als u de thermokachel met water vult.

OPMERKING: IN HET GEVALVAN EEN BLOKKERING SIGNALEERT DE THERMOKACHEL OP HET DISPLAY DE OORZAAK HIERVAN. DE BLOKKERING WORDT VERVOLGENS OPGESLAGEN.

De hydraulische aansluiting要去itgevoerd worden door gekwalifi ceerd personeel dat een conformiteitverklaring kan afl evyen overeenkomstig het Ministerieel Besluit. 37 ex L. 46/90. Tijdens de installment en het gebruik van het apparaat要去en deplaatselijke en nationale wetten en de Europese normen in acht worden genommen. In Italiè refereert men aan de norm UNI 10683 alsmede aan de regionale indicatecs de indications van de plaatselijke ASL. Het iselier essentieel te verwijzenaar de wet die van kracht is in elk land. Vraag de beheender om toestemming alvorens u het apparaat in een meergezinshuis installeert.

CONTROLE COMPATIBILITEIT METANDE-RE INSTALLATIONS

De thermokachel mag NIET worden geinstalleerd indezelfde kamer waar zich gasverwarmingstoestellen bevinden van het type B (vb. gasketels, kachels en apparaten met wasemkap) want de thermokachel zou een depressie+kunnen creeren in de kamer en de werkig ervan in het gevaar brengen of beinvloeden.

CONTROLE ELEKTRISCHE AANSLUITING (brev de stekkerdoos op een bereikbare plek aan)

De thermokachel is voorzien van een elektrische voedingskabel die op een 230V50Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvarieties vaneer dan 10% kannen de thermokachel negatief beinvloeden (we raden u aan om, als dit Niet voorzien is, een passende differentieelschakelaar te installereren). De elektrische installmentie要去 aan de normen voldoen; controllerer met name de doeltreffendheid van de aarding. De voedingslijn要去 een doorsnede hebben die geschikt is voor het vermogen van de apparatuur.

De slechte functionering van het aardecircuit veroorzaakt storingen waar Edilkamin zich Niet verantwoordelijk vooracht.

PLAATSING EN AFSTANDEN VOOR BRAND-VEILIGHEID

Voor een correcte werkung van de ketel dient deze waterpas op de vloer te worden geplaatst. Controller de draagkracht van de vloer. De thermokachel moet worden geinstalleerd met inacht-neming van de volgende veiligheidsvoorwaarden: - minimum afstand aan de andere- en zijkanten van 20~cm tot ontvlambare materialen.

• aan de voorkant van de thermokachel要去enlicht ontvlambare materialen op een afstand van minstens 80~cm worden geplaatst.
• als de thermokachel op een ontvlambare vloer geplaatst wordt,要去en tussen de thermokachel en de bodem een plaat van warmte isolerend materiaal worden angebracht.
  De planta要去en de zijkanten 20~cm en aan de voorkant 40~cm uitsteken. Op de thermokachel en in het geval van afstanden die kleiner zich dan de veiligheidsafstanden mogen geen voorwerpen van ontvlambare materiaielen worden geplaatst. In het geval van een aansluiting op een houten wand of een wand van andere ontvlambare materialien is hetoodzakelijk

LUCHTTOEVOER: absoluutoodzakelijk

Het is moodzakelijk dat de installmentieruiimte van de ketel voorzien is van een luchttoevoer met e en minimum doorsnede van 80~cm^2 zodat het herstel van de verbruike lucht voor de verbranding gegarandeerd worden. De ketel kan ook lucht aanvoeren door een rechtstreekse verbinding maar buiten via een verlengstk op de stalen buis met een diameter van 4cm In dat geval konnen problemen ontstaan door condensatie en要去 u de luchttoevoer met een netje beschermen, waarbijeen minimale vrij doorgang van 12cm^2 is gewaarborgd. De buis要去 korter zijn dan 1 meter en mag geen bochtenhebben. De buis要去 eindigen met een segment van 90^ maar beneden gericht met een windbescherming In ieder geval helemaal luchtinaat kanaal moeten worden要去 een vrij doorsnede van minstens 12cm^2 gewaarborgd worden. Bescherm het uiteinde van de luchtinvoor met een insectenrooster dat de nuttige doorsnede van 12cm^2 Niet beperkt.

ROOKAFVOER

Het afvoersysteme mag uitsluitend door de thermokachel gebruikt worden (het is Niet toegestaan dat de schoorsteen tevens voor andere installations gebruikt worden).

Het afvoeren van de rook vindt plaats door een leiding aan de城县kant met een doorsnede van 8cm .We raden de installatione van een T-stuk met een condens verzameldop aan op het beginstuk van het verticale deel. De rookafoer moet met behulp van geschikte stalen ledingen EN 1856 gecertifi ceerd.

De leiding要去 hermetisch afgesloten zijn. Voor de affdichting van de ledingen en een eventuele isolatie hiervan is het noodzakelijk materialen te gebruikt worden dat bestand is gegen hove temperaturen (siliconen of mastiek geschikt voor hove temperaturen).

Het enige horizontally deel mag tot 2m lang maar. Een totaal van 3 bochten met een max. wijdtte van 90^ is toegestaan.

Het is noodzakelijk (als de afvoer Niet in een schoorsteen uitkomt) een verticaal deel en een windwerend eindstuk te installereren (referentie UNI 10683).

Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht befindt, moet hij op passende wijze geisoleerd�. Als het rookkanaal in een schoorsteen uitkomt,要去 deze geschikt� voor vaste brandstoffen.

Als de doorsnede groter is dan 150~mm is hetoodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen ledingen met een doorsnede van 80~mm

De verschillende delen van het rookkanaal要去 geinspecteerd hunnen worden. Wanner het rookkanaal Niet demonteerbaar is要去 deze kijkglazen voor het reinigen hebben.

De thermokachel is ontworpen om te werken bij elke weersomstandigheid. In geval van bijzondere omstandigheden, zoals sterke wind, kan het veriligeidssystemtussenkomen wat de thermokachel uitdooft. Laat in dergelijkke gezallen het apparaat nooit met gedeactiveerde beveiligingen functioneren. Neem contact op met uw Dealer als het probleem aanhoudt.

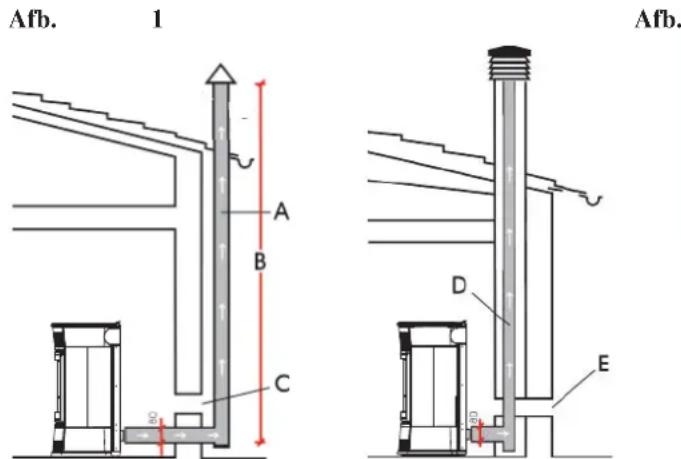

TYPISCHE GEVALLEN

A: geisoleerde stalen schoorsteen
B: minimum hoogte 1,5 m, en alleszins voor bij de dakrand
C-E: externe luchttoevoer (doorgang minimaal 80~cm^2
D: stalen rookkanaal in cen bestaande gemetselde schoorsteen.

SCHOORSTEENPOT

Defundamenteileeigenschappenzijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst buiten het bereik van refl uxzones.

INSTALLATIE

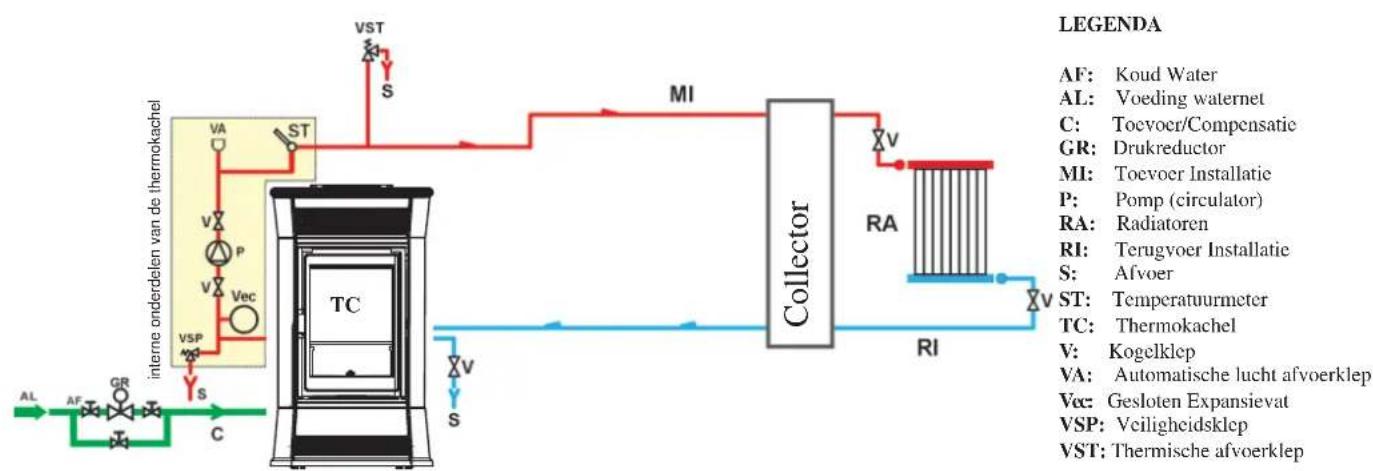

HYDRAULISCHE AANSLUITINGEN: VERWARMINGSSYSTEM MET THERMOKACHEL ALS ENIGE BRON VAN WARMTE

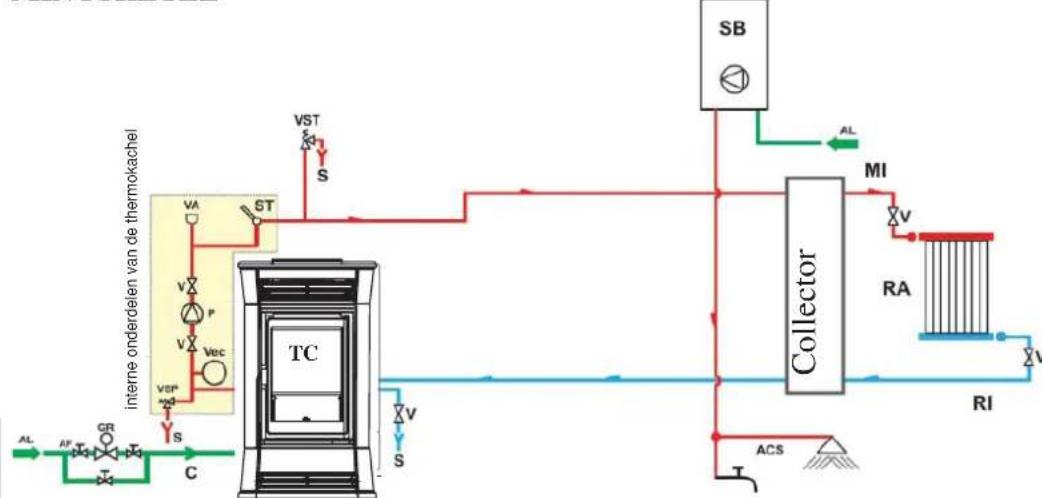

VERWARMINGSSYSTEM MET THERMOKACHEL GECOMBINEERD MET VERWARMINGSKETEL LEGENDA

LEGENDA

ACS: Warm Water voor Sanitair Gebruik
AL: Vocding waternet
C: Toevoer/Compensatie
GR: Drukreductor
MI: Toevoer Installatie
P: Pomp (circulator)
RA: Radiatoren
RI: Terugvoer Installatic
S: Afvoer
SB: Boile
ST: Temperatuurmeter
TC: Thermokachel
V: Kogelklep
VA: Automatische lucht afvoerklep
Voc: Gesloten Expansievat
VSP: Veiligheidsklep
VST: Thermische afvoerklep

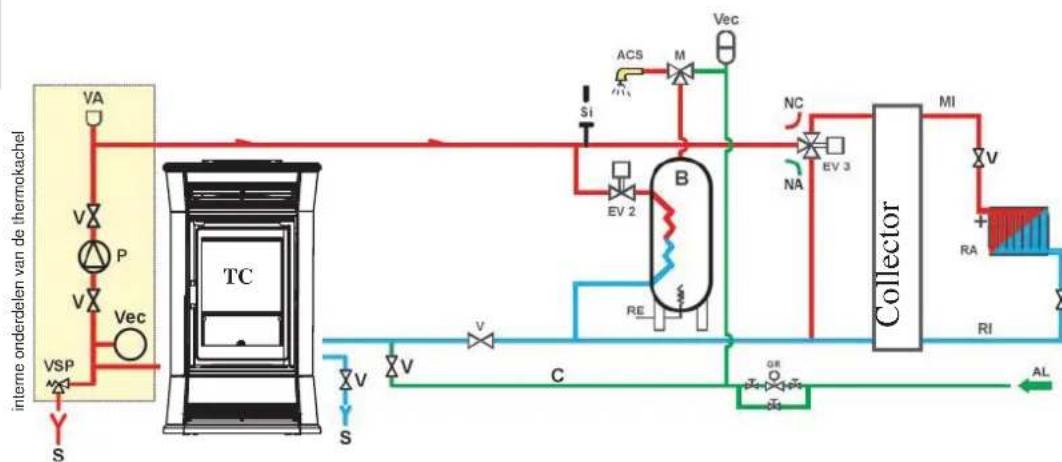

VERWARMINGSSYSTEM MET THERMOKACHEL ALS ENIGE BRON VAN WARMTE MET SANITAIRE WARMWATERPRODUKTIE BIJ MIDDEL VAN KETEL

LEGENDA

ACS: Warm Water voor Sanitair Gebruik
AL: Vocding waternet
B: Boiler
C: Toevoer/Compensatie
EV2: 2-wegs Elektroklep
EV3: 3-wegs Elektroklep
NA: Normal Open
NC: Normaal Gesloten
GR: Drukreductor
MI: Toevoer Installatie
P: Pomp (circulator)
RA: Radiatoren
RI: Terugvoer Installatie
S: Afvocr
TC: Thermokachel
V: Kogelklep
Vec: Gesloten Expansievat
VSP:Veiligheidsklep

Dit schema is indicatief, de correcte installation is ten laste van de loodgieter.

ACCESSIONES: De schem's op de vorige pagina's voorzien het gebruik van accessoires die bij Edilkamin besteld konnen worden. Bovendien zich afzonderlijke onderdelen verkrijgbaar (warmteuitwisselaar, kleppen, enz.). Wend u voor het aanvragen van informatie tot uwplaatselijke dealer.

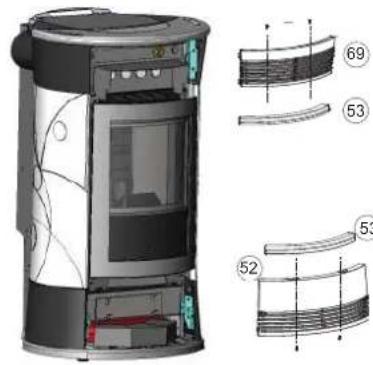

MONTAGE BEKLEDING BIJOUX

Voer de volgende procedure uit om de keramieken tegels op correcte wijze op de kachel te monteren

Kachel in de staat waarin deze zich bevindt na het uitpakken

FAEA

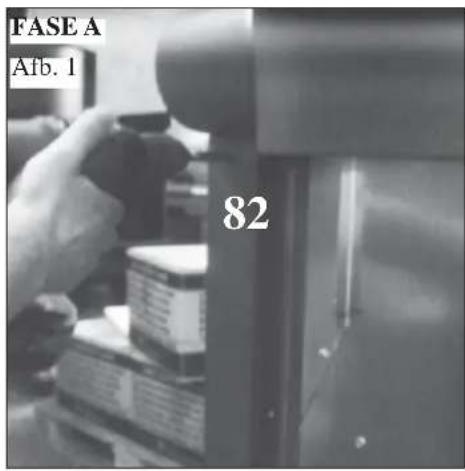

Afb.1 Draai de schroeven los om de achefterste twee bevestigingsprofielen voor de keramieken tegels (82) te verwijderen

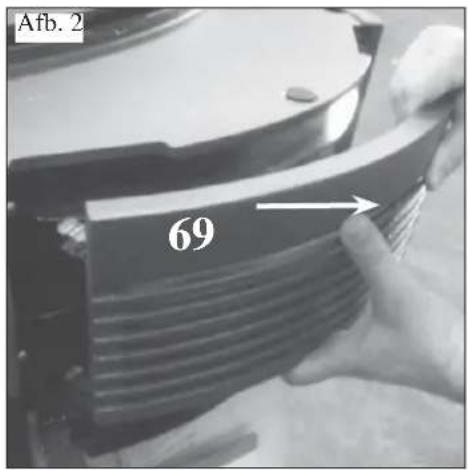

Afb. 2 Demonteer het gietijzeren rooster aan de voorkant (69) dat in de thermokachel gestoken is

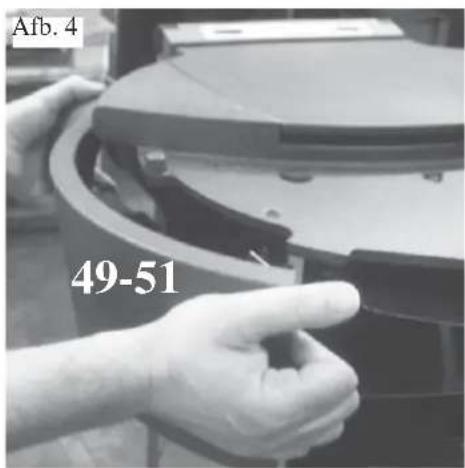

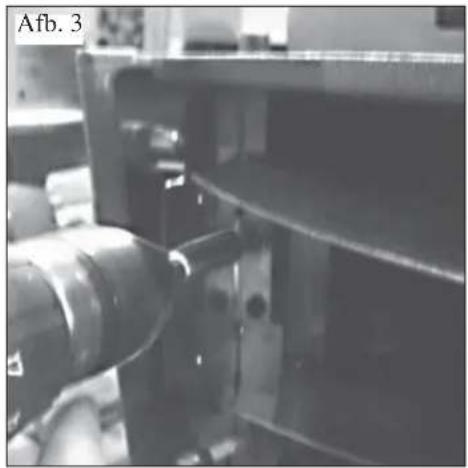

Afb. 3-4 Draai de schroeven (afb. 3) los om de voortegels aan de rechter- en linkerzijkant bovenaan te verwijderen (51-49)

FASE B
Afb.5

Afb.6

Afb.7

FASE B

MONTAGE KERAMIEKEN TEGEL RECHTERZIJKANT (ZIJDE MET HANDVAT):

Afb. 5

• Open het deurtje van de vuurhaard

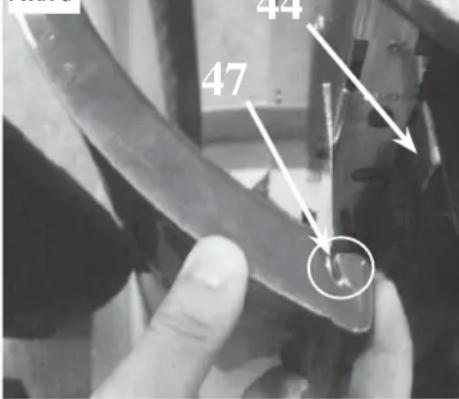

• Breng de sleuven op de Voorkant van de keramieken tegel (47) op een lijn met de bevestigingsbeugels (44) op de structuur (afb. 5)
• Monteer de keramieken tegel op de beugels

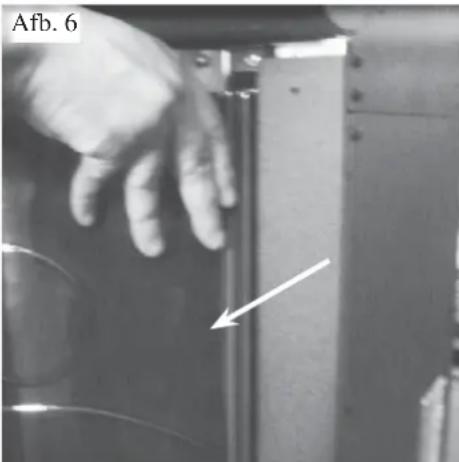

Afb. 6

• Laat de weiterkant van de keramieken tegel steunen op de verzinkterijkant van de thermokachel en breng de tegel in aanraking met het keramieken bevestigingsprofi el op de achtkant
• Sluit het deurtje van de vuurhaard

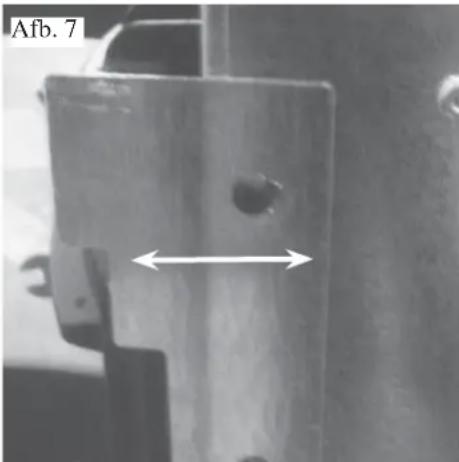

Afb. 7

• Controller of tussen dee keramieken zichtegel en het deurtje van de vuurhaard voldoende ruimte is zodate u het deurtje gemakkelijk met het handvat kut openen. Demonteer sw keramieken tegel als dit Niet het geval is en voer de volgende procedureuit:

-draai de schroeven van de bovenste en onderste beugel los
- stel de beugels goed af
-draai de schroeven van de beugels aan

• Hermonteer de keramieken tegel door de procedure van punt 5 tot punt 6uit te voeren. Voer de montageprocedureuit als er voldoende ruimte zitussen de keramieken tegel en het deurje van de vuurhaard.

• Hermonteer het gietijzeren voorelement (51)

• Hermonteer de spätere bevestigingsprofiel voor de keramieken tegel rechts (82)

N.B. in de verpakking� zijn siliconen ringetjes bijgesloten die u kunt gebruiken om de keramieken tegel met de gietijzeren onderdelen uit te lijnen. Breng in dit geval 3 ringetjes op gelijke afstand aan op de onderkant van het onderste gietijzeren voorelement

DE KERAMIEKEN TEGEL OP DE LINKERZIJDE MONTEREN:

Afb. 5

• Houd het deurtje van de vuurhaard gesloten.
• Breng de sleuven op de voorkant van de keramieken tegel (47) op een lijn met de bevestigingsbeugels (44) op de structuur (afb. 5)
  Monteer de keramieken tegel op de beugels

Afb. 6

• Laat dechterkant van de keramieken tegel steunen op de verzinkte zichkant van de thermokachel en in aanraking met hetchyterste keramieken bevestigingsprofiel

Afb. 7

• Stel, indienoodzakelijk, de bevestigingsbeugels
• Hermonteer het gietijzeren voorelement (49)
• Hermonteer de späterste bevestigingsprofiel voor de keramieken tegel rechts (82)

N.B. aan de verpakking+zijn siliconen ringetjes bijgesloten die u kunt gebruiken om de keramieken tegel met de gietijzeren onderdelenuit te lijnen. Breng in dit geval 3 ringetjes op gelijke afstand aan op de onderkant van het gietijzeren onderelement

MONTAGE BEKLEDING BIJOUX

FASEC

CASED

FASE6

FASE C

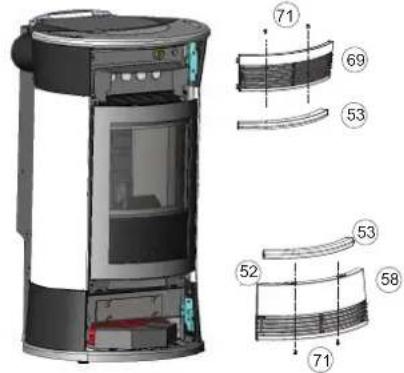

DE KERAMIEKEN VOORTEGELS MONTEREN:

• Plaats de openingsen in het bovenste keramieken voorelement (53) op de openingsen in het rooster aan de voorkant (69).
• Breng een geribbbelde ring aan op het schroefdraad van de pen en draai het geheel handmatig (zonder gereedschap) aan om het bovenste keramieken voorelement (53) op het bovenste rooster aan de voorkant vast te zetten
• Monteer het rooster met keramieken tegel op de thermokachel. Druk het rooster goed aan om hem aan de bevestigingsveren vast te haken.
• Demonteer het onderste gietijzeren rooster aan de voorkant (52) door voldoende druk uit te oefenen om het los te makeen van de blokkeringsveren.
• Plaats de openingsen in het onderste keramieken voorelement (53) op de openingsen in het rooster aan de voorkant (69).
• Breng een geribbelde ring aan op het schroefdraad van de pen en draai het geheel handmatig (zonder gereedschap) aan om het onderste keramieken voorelement (53) op het onderste rooster aan de voorkant vast tezetten
• Monteer het rooster met de keramieken tegel op de thermokachel en draai de bevestigingsschroeven van het rooster aan

FASE D

DE KERAMIEKEN BOVENTEGEL MONTEREN:

• Plaats de keramieken boventegel (79) op de gietijzeren bovenkant van de kachel
• Verwijder de keramieken boventegel als hij Niet stabeligt
• U kurz de keramieken boventegel stabiliseren door het bijgesloten ringetje aan te brengenussen het rubbertje en de gietijzeren bovenkant
• Hermonteer de keramieken boventegel

FASE E

• Nu kunt u de thermokachel installeren.

Voer de volgende procedureuit om de keramische tegels op correcte wijze te demonteren:

FAEA

• Verwijder de keramische top (1)

FASE B/C

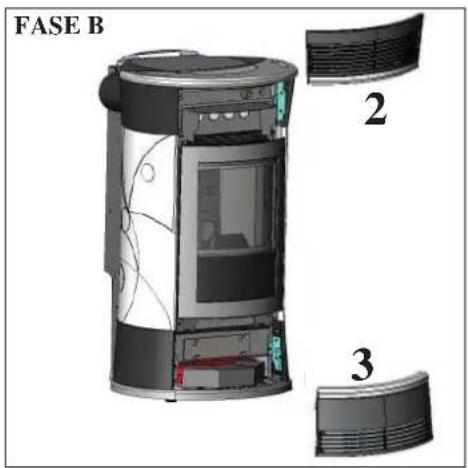

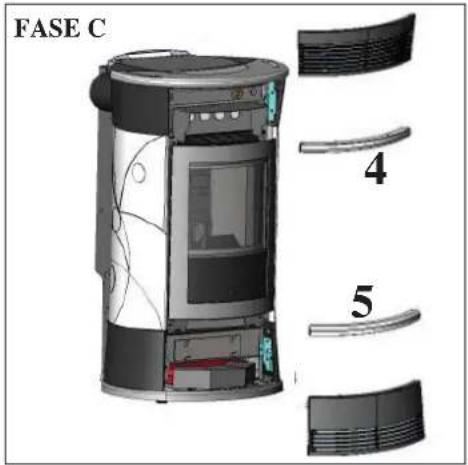

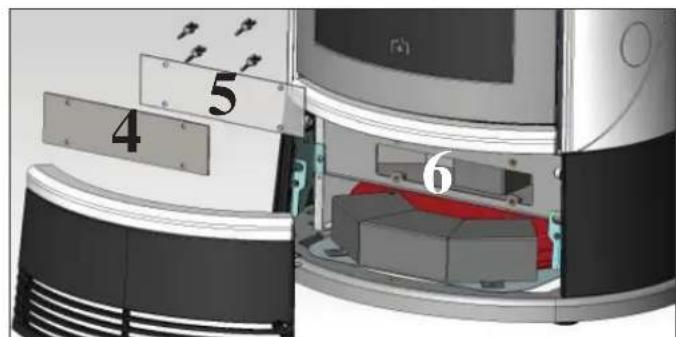

DE KERAMISCHE VOORTEGELS DEMONTEREN:

• Demonteer het bovenste (2) en het onderste (3) rooster aan de voorkant door voldoende drukuit te oefenen om ze los te makeen van de blokkeringsveren.
• Verwijder de keramische frontelementen (4-5) door de ringen te verwijdenen.

CASE D

DEMONTEER DE KERAMISCHE TEGEL AAN DE RECHTERZIJDE (HANDVAT):

• Open het deurtje.
• Demonteer het profiel aan de achterkant (6) door aan de schroeven te draaien.
• Verwijder de keramische tegel (7) door hem van de beugels los te halen.
• Sluit het deurtje.

DE KERAMISCHE TEGEL AAN DE LINKERZIJDE DEMONTEREN:

• Houd het deurtje zich.
• Demonteer het profiel aan de achterkant (8) door aan de schroeven te draaien.
• Verwijder de keramische tegel (9) door hem van de beugels los te halen.

MONTAGE BEKLEDING TRESOR

FAEA

FAEA

• Deze fase stelt de thermokachel voor nadat het verpakkingsmaterialiaal verwijderd is en als hij in de installmentuimte geplaatst is

CASE B

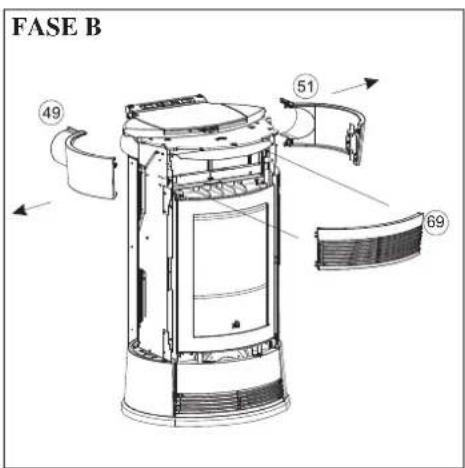

FASE B

• Verwijder de geklemde gietijzeren frontelementen (69-52), monteer verzolgens met de bijgeleverde schroeven (71) de keramische frontelementen (53) op de gietijzeren frontelementen (69-52), enplaats ze terug.

FASE C

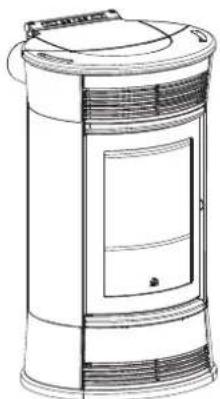

FASE C

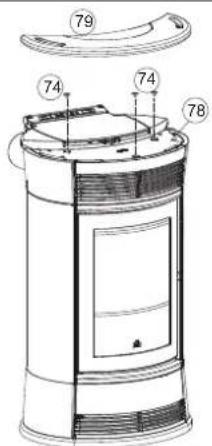

• Breng de drie pakkingen (74) aan op de gietijzeren bovenkant enplaats hier verzolgen de keramieken tegel (79) op.

CASED

FASE D

• Nu kurz u de thermokachel installeren.

MONTAGE BEKLEDING STRASS/CAMEO

FAEA

• Deze fase stelt de thermokachel voor nadat het verpakkingsmateriaal verwijderd is en als hij in de installmentuimte geplaatst is

FASE B

• Verwijder het voorelement (69) om de twee schroeven los te+kunnen draaien waarmee het gietijzeren elementen rechtsboven (51) en linksboven (49) zich vastgezet.

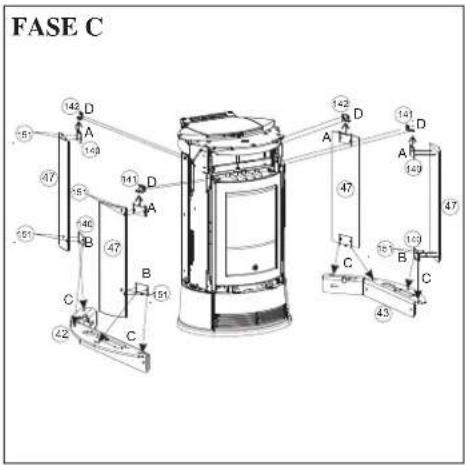

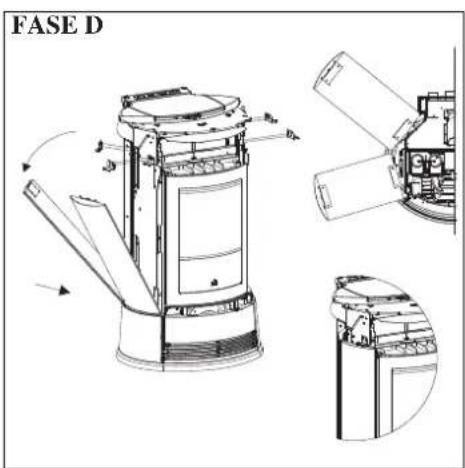

FASE C/D

• Monteer deplaatjes (149) op de stenen zijkanten "A-B" (47). Maak gebruik van de schroeven T.E. M6x12 en breng de zichborgende schroeven 4,2x9,5 aan+zonder dat u ze aandraait op de bevestigingsplaatjes voor en awhile (141-142-152-153).
• Breng het stenen zijelement (47) aan. Schuif het element op+zijnplaats aan de onderkant "C", draai hem enaar hem steunen op het bovenste deel. Haak het element aan het voorplaatje "D" (141-152).
• Draai de schroeven aan op de bevestigingsplaatjes voor en awhile (141-142-152-153).

N.B.:

Controleerijdens de montagefase van de stenen elementen of de stenen zich op een lijn bevinden met de gietijzeren bovenkant. Als dit Niet het geval is en als er spreke is van een verschil van eenaar mm, dan moet u ter compensatieussen de stenen elementen en de centreebeugel een platte ring (151) aanbrengen

MONTAGE BEKLEDING STRASS/CAMEO

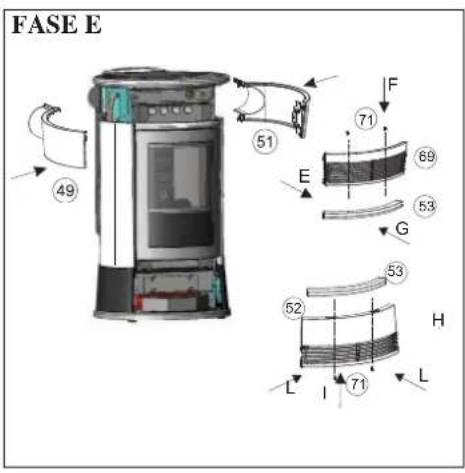

FASE E

• Bevestig met de bijgeleverde schroeven (71) en ringen (151) het gietijzeren frontelement (53) aan het bovenste frontelement (69), enplaats het verwolgens谈起 "G".
• Verwijder het onderste frontelement "H" (52)
• Bevestig met de bijgeleverde schroeven (71) en ringen (151) het gietijzeren frontelement (53) aan het onderste frontelement (52), enplaats het verwolgens terug "T".
• Hermonteer de twee bovenste voorelementen rechts (51) en links (49) en draai ze vast met de schroeven die u erder losgedraaid had.
• Druk het rooster aan de voorkant op+zijnplaats (69).

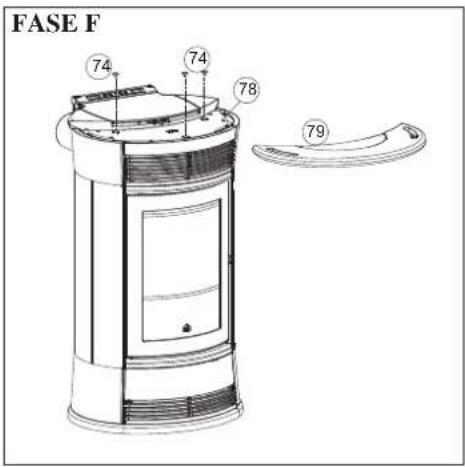

FASE F

• Breng de drie pakkingen (74) aan op de gietijzeren bovenkant (78) enplaats hier verwolgen de keramieken tegel (79) op.

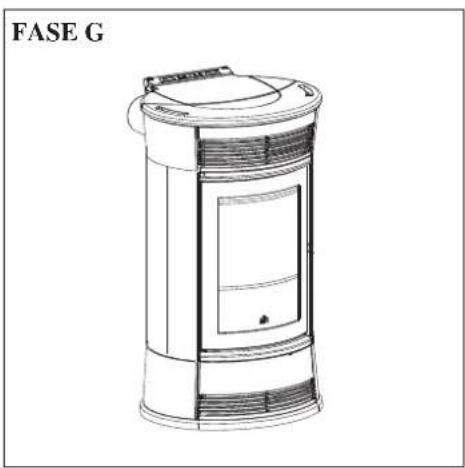

FASE G

• Nu kunt u de thermokachel installeren.

GEBRUIKSAANWIJZINGEN

1ste Ontsteking/Test ten laste van de geautoriseerde dealer Edilkamin

De inbedrijfstelling moet uitgevoerd worden zoals voorgeschreven door de norm UNI 10683. Deze norm duidt aan welke controwerkzaamheden要去en uitgevoerd worden om de correcte werkking van het systeme te garanderen.

De technische assistentie van Edilkamin (dealer) zal tevens de thermokachel ijken aan de hand van het soort pellets en de installmente voorwaarden.

Voor de activering van de garantie is de inbedrijfstelling door de dealer vereist.

De Dealer要去:

• Controller dar de hydraulische installment op correcte wijze uitgevoerd is en dat de installatie voorzien is van een expansivat dat groot genoeg is om de veilige functionering te konnen garanderen.

De aanwezigheid van een expansievast, dat in de thermokachel ingebouwd is, vormt GEEN passende bescherming gegen de thermische uitzettingen van het water in de installmentie.

Daarom要去 installatuer bcoordelen of er een aanvullend expansievat nodig is, afhankelijk van het soort installaticwaaraan hct is verbonden.

• Voorzie de thermokachel van een elektrische voeding en voer de koude keuring uit (door de Dealer).

• Vul de installmentie met behulp van het toevoerkraantje (we raden u aan om de druk van 1,5 bar Niet te overschrijden). Laatijdens het vullen de pomp en het ontluchtingskraantje "ontluchten".

Tijdens de eerste ontstekingen is het möglichk dat u een lichte verflucht ruikt. Dit za binnen korte vrijdwijnen.

Voor het ontsteking is het noodzakelijk het volgende te controleren:

• De correcte installatione
• De elektrische voeding
• De hermetische aufsluiting van het deurtje.
• De reiniging van de vuurhaard
• Dat de indicateatie stand-by op het display weergegeven worden (datum en ingesteldeijd).

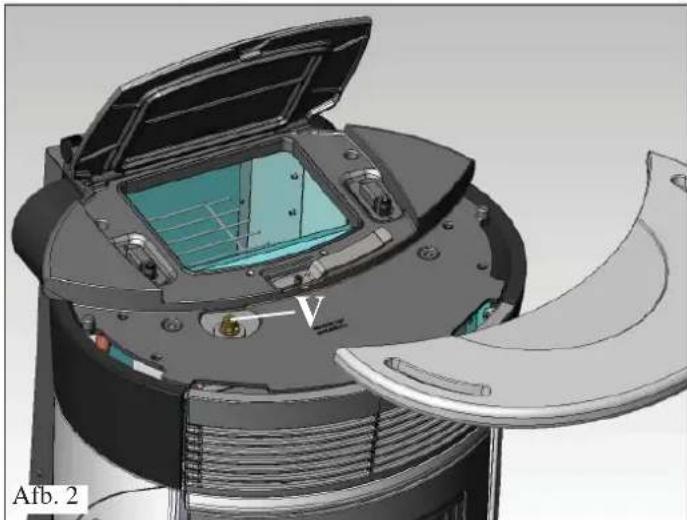

CPELETS AAN DETANK TOEVOEGEN

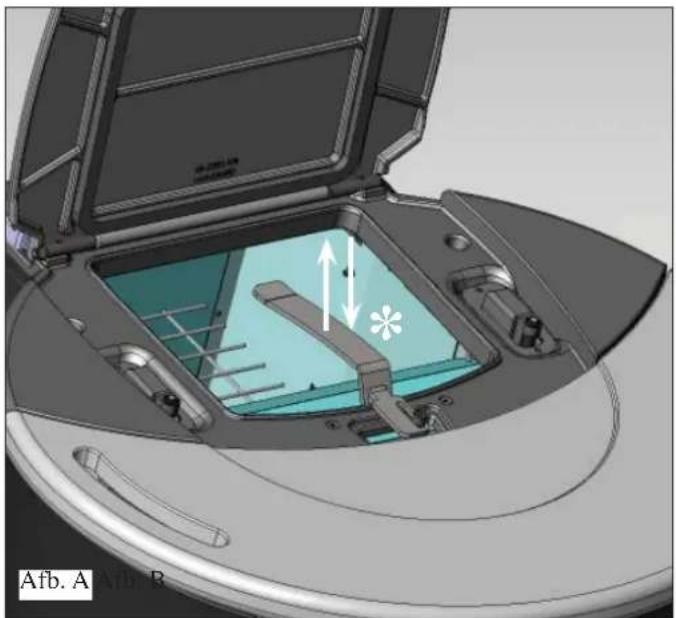

De deksel van de tank kan met behulp van een handig clickclack systeme geopend en gesloten worden door Lichtjes op de bovenkant van de gietijzeren deeksel te drukken* (Afb. 1-2).

LET OP: maar gebruik van de speciaal geleverde handschoen als u pellets aan de thermokachel toevoegt verwijl hij brandt en dus warm is.

LET OP:

In de fase van eerste aansteken dient de lucht/waterreiniging te worden uitgevoerd bij middel van het handmatige klepje (V) geplaatst aan de voorkant van de top.

Herhaal deze handeling tevensijdens de eerste dagen dat de thermokachel gebruikt worden en als de installmentie voor deel is bijgevuld. Lucht in de leidingen benadeelt de functionering.

Om de ontluchtingshandeling te vergemakkelijk en is de klep voorzien van rubber buisjes.

OPMERKING betreffende de brandstof.

Thermokachel zich ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6mm diameter.

Pellets is een brandstof in de vorm vankleine cilinders verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen. Houtpellets worden verkocht in zakken van 15Kg

Om de functionering van de thermokachel Niet in gevaar te brengen is hetoodzakelijk dat u hier GEEN andere materiai- len in verbrandt. Het gebruik van andere materialien (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te verrallen komt. Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de Beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:

-doorsnede:6 millimeter

maximum length : 40 mm

maximum vochtigheid : 8 %

• calorisch rendement : minstens 4300 kcal/kg

Het gebruik van pellets met andere eigenschappen vereist een neue ijking van de ketel, overeenkomstig met deijking die de Dealer op het moment van de Iste ontsteking uitvoert. Het gebruik van ongeschichte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkeringen wegens verstoppingen, bevuid glas, onverbrande stoffen,... Een eenvoudige analyse van de pellets kan visuelen worden uitgevoerd:

Goede kwaliteit: glad, regelmatige lenghte, Niet erg stoffig.

Slechte kwaliteit: met barsten in de lenghte en overdwarts, zeer stoff g, zeer variabile lengtes en aanwezigheid van vremeinde lichamen.

GEBRUIKSAANWIJZINGEN

Synoptisch paneel

voor in-en uitschakelen (2" lang ingedrukt honden) en om tijdens de programmering het menu te verlaten

Door even op deze knop te drukken worden de ingestelde en de werkingstemperatuur weergeven. Als u de knop langer dan 2 seconden ingedrukt houdt, krijgt u toegang tot de programmeringsmenu's.

voor de toename van de verschillende instelleningen

voor de afname van de verschillende instelleningen; wanner u 5" indukt worden het toetsenbord vergrendeld, wanner u 5" indukt worden het toetsenbord ontgrendeld

Bij elke druk op de knop worden aan het geheugen van de elektronische kaart meegedeeld dat er 15kg aan het reservoir is toegevoegd. Als u gedurende 5 seconden de knop ingedrukt houdt, worden de resterende kilo's of de eerder toegevoegde kilo's gewist.

(ventilatietoets) stelt de werking van de ventilator in als volgt:

• Air OFF: geen ventilatie, de thermokachel stuart al het vermogen maar het water
• Air AUTO: de ventilatie worden geoptimaliseerd met behulp van een automatisch programma
• Air MAN 1-2-3-4-5: de gebruiker kan de ventilatie handmatig selecteren met behulp van slider-leds

Raak de leds aan om de slelheid van de gewenste slelheid van de ventilator te selecteren

De vulschroef vullen

De toevoerschroef raakt leeg als de pellettank leeg is.

Voer de volgende procedure uit alvorens u de kachel waar ontsteekt:

druk tegelijkkertijd een aantal seconden lang op de toetsen +/- (van de afstandsbediening of op het synoptische paneel).

Laat verwolgens de toetsen los.

Op het display wordt het bericht "Reload" weergegeven.

Het is normalaal dat in de tank eenkleine hoeveelheid pellets hinterblickt dat de vulschroef Niet in staat is op de nemen.

Zuig de tank eenmaal per maand helemaaluit om de ophoping van stofresten te voorkomen.

Druk, als de thermokachel in stand-by staat, 2" lang op de toets 0/1 (op het synoptische paneel of op de afstandsbediening). De ontstekingsprocedure worden nu opgestart en het bericht Start-up worden weergegeven in combinatie met het aftellen van secon-den (1020).

Voor de ontstekingsfase is darüber geen vaste duur ingesteld: de duur hiervan worden automatisch ingekort als de kaart leest dat een,aantal tests een positief resultaat opgeleverd hebben.

Na ongeveer 5 minuten verschijnt de vlam.

In het geval de temperatuur lager dan 3^ is, waardoor de elektrische waarstand Niet kan gaan gloeien of als de waarstandijdelijk Niet functioneert, is het möglichk om de thermokachel te ontsteken met behulp van aanmaakblokjes.

Plaats een brandend aanmaakblokjes in de vuurhaard, sluit de deur en druk op het synoptische paneel of op de afstandsbediening op de toets 0/1.

Functioneringswijze

Functionering met het synoptische paneel/afstandsbediening. Als de thermokachel functioneert of in stand-by staat, op het synoptische paneel.

• Te draaien of op de toetsen + en - te drukken is het möglichk de gewenste watertemperatuur toe of af te latent nemen:

• Als u op de ventilatietoets drukt, worden de 3 verschlende ventilatie-installingen in de thermokachel cyclisch ingeschakeld (Air op het display).

De ventilatie kan uitgeschakeld worden (OFF), ze kan automatisch werkken (AUTO) of de gewenste snugheid kan handmatig geseleerd worden (MAN:1-2-3-4-5).

In beiden gevallen (automatisch of handmatig) worden de ventilator ingeschakeld wonneer de thermokachel in werkung is en automatisch uitgeschakeld wonneer de thermokachel zich in stand-by bevindt.

GEBRUIKSAANWIJZINGEN

Uitdoving

Druk 2" lang op de toets 0 / 1 als de thermokachel functioneert.

De uitdoving worden opgestart en het bericht "STOPPING" worden (10 minute lang) weergegeven.

De uitdooffase voorziet de volgende handelingen:

• Onderbreking van de pellettoevoer
• Waterpomp geactiveerd.
• Rookafvoer actief op de hoogste snelheid.
  Luchtventilatie

Haal tijdens het uitdoven de stekker nooituit het stopcontact.

N.B.: de pomp draait tot de temperatuur van het water onder de 40^ gedaald is.

Klok instellen

Door 2" lang de toets MENU in te drukken en door cervolgens met behulp van de toetsen + en- de aanwijzingen van het display op te volgen, krijgt u toegang tot het Menu "Orologio". Dit menu staat het möglichk om de interne klok van de elektrische kaart in te stellen. Door cervolgens op de toets MENU te drukken verschijnen achtereenvolgens de volgende geevens, welche u dus in kunt stellen: Dag, Maand, Jaar, Uren, Minuten, Dag van de week. Het bericht Salvo dati??",welke u moet bevestigen door te drukken op de toets MENU, staat het mogelijk om te controlleren of u de handelingen op correcte wijze uitgevoerd heeft voordat u de geevens bevestigd (nu worden op het display het bericht Save OK" weergegeven).

Tijdprogrammeur onsteken en uitdooven tijdens de week

Tijdprogrammeur onsteken en uitdoven tijdens de week. Door 2 seconden lang te drukken op de toets MENU op het afstandsbediening of op het synoptische paneel krijgt u toegang tot de instellenen van de klok. DoorervoVGens te drukken op de toets ^+ krijgt u toegang tot de functie wekelijkseijdprogrammering, hetgeen op het display aangeduid worden met het bericht "Program.ON/OFF".De programmering maakt het maybelk om een aantal ontstekingen en uitdovingen per dag in te stellen (tot maximaal drie) voor elke dag van de week.

Nadat u met behulp van de toets "MENU" bevestigd hebft, worden op het display een van de volgende möglichkheden weergegeven:

• No Prog. (geen enkel programme ingesteld)

• Program/daily (een enkel programma voor alleagation)

• Program/weekly (voor elke dag een(AParste instelling).

U kurz met behulp van de toetsen + en - langs de verschillende instellingen lopen. Door met behulp van de toets MENU de optie "Daily program" te bevestigen kurz u het eenal programma's (ontstekingen/uitdovingen) per dag bepalen.

Met behulp van "Program/daily." geldt het ingestelde programma / de ingestelde programma's voor alleagation van de week. DoorervoVGens te drukken op de toets ^+ is het maybek het volgende wee te geven:

• No Prog.

• Progr. No. 1 (een ontsteking en uitdoving per dag), Progr. No. 2 (idem), Progr. No. 3 (idem).

Maak gebruik van de toets om de gegevens in omgekeerde volgorde te tonen. Als u voor het 1ste programma kiest, worden hetijdstip voor de ontsteking weergegeven.

Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kurz u het tijdstip veranderen. Bevestig met MENU. Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kurz u het tijdstip veranderen. Bevestig met MENU. Op bezelfde wijze kurz u het

tijdstip van de uitdovingen instellen. Door een druk op de toets MENU', als op het display het bericht "Saved" weergegeven wordt, bevestigt u het programma. Als u "Program/week

bevestigt, moet u kiezen voor de dag waarop u het programma wenst uit te latent voeren:

1 Ma; 2 Di; 3 Wo; 4 Do; 5 Vr; 6 Za; 7 Zo.

U kunt met behulp van de toetsen + en - langs de階段en lopen. Kies de gewenste dag en bevestig met behulp van de toets MENU. Voer verwolgens de rest van de programmeringuit op de manier die u ook voor een "Program/daily" gezruikt.

Kies voor elke dag van de week of u een programmering wenst te activieren en geef hier het aantal handelingen en de tijdstippen van aan. In het geval van een fout kunt u op elk gewenst moment van de programmering het programa verlaten zonder dat u de gevevens opslaat. Druk hiervoor op de toets 0/1waarna op het display het bericht "Saved" weergegeven worden. In het geval dat de pellets in de tank opraken, worden de thermokachel geblokkeerd en worden het bericht "Stop/Flame" weergegeven.

De thermokachel zijn voorzien van een elektronische functie voor het opmeten van de hoeveelheid pellets. Dit meetsystem, dat in de elektronische kaart geintegrereid is, Breedt de kachel de möglichkehde om op elk gewenst momentijdens de functionering op te meten hoeveel kg pellets in de kachel aanwezig is Voor de correcte functionering van het systeme is het belangrijk dat op het moment van de 1ste ontsteking (door de Dealer) de volgende procedure uitgevoerd worden. Voordat u van het systeme gebruik maakt, is hetoodzakelijk een hele zak houtpellets te laden en op te branden. Dit is nodig om het vulsysteme een korte inlooperiode te bieden.

Vul de tank met 15kg pellets.

Van nu af aan worden op het display de resterende kilo's houtpellets in afnemende hoeveelheid aangegeven (15...14...13). Elke keer dat u houtpellets toevoegt, moet u het geladen aanal aan het geheugen doorgeven. Om aan het geheugen mee te delen dat u 15kg toegevoegd heeft, is het voldoende op de toets "pellets load" te drukken. Indien u andere hoeveelheden toevoegt of in het geval van fouten kunt u de hoeveelheid aangeven in het menu reserve pellets, op de wijze die hieronder beschreiben staat. Druk 2' lang op de toets MENU tot het bericht SETTINGS weergegeven wordt. Druk verwolgens op de toets + of -, het bericht T.max.exit wordt weergegeven. Bevestig met de toets MENU. De aanwezighe hoeveelheid pellets + het toegevoegde aanal wordt weergegeven (defaultwaarde 15, welke u met behulp vand e toetsen +/- kunt wijzigen).

Druk op de toets + om het aantal kg te verhogen, druk op de toets - om ze te verlagen. Als u herhaaldelijk op de toets - drukt, bereikt u uiteindelijk de waarde 00kg (R op het display), waardoor u de resterende kilo's kutn wissen.

In het geval dat de pellets in de tank opraken, worden de thermokachel geblokkeerd en worden het bericht "Stop/Flame" weergegeven.

GEBRUIKSAANWIJZINGEN

Variatie pellettoevoer (UITSLUITEND OPAANRADEN VAN DE DEALER)

Door op de afstandsbediening 2 keer op de toets "M" te drukken en met de toetsen "+" en "-" deindications van de display te rollen, zult u ADJ-PELLET" vinden. U kunt de pellettoevoer regelen door ze functie met de menutoets te bevestigen. De toegevoerde hoeveelheid pellets neemt af als de ingestelde waarde afneemt. De toegevoerde hoeveelheid pellets neemt toe als de waarde toeneemt. Deze functie kan ook nuttig zichn als u het soort pellet, waar de thermokachel voor geijkt is, wijzigt. In dit geval moet u de toevoer corrigeren.

Indien deze correctie nicht voldoende is, moet u een geautoriscerd dealer Edilkamin raadplegen om een neue afstelling uit te voeren.

Opmerking betreffende de variabititeit van de vlam: Eventuale varieties van de staat van de vlam zijn afhankelijk van het gebruike soort pellets, een normale variatie van de vlam voor de verbranding van vaste brandstof en de regelmatische reiniging van de vuurhaard die kachel automatisch uitvoert (NB: deze automatische reiniging houdt nicht in dat de gebruiker voor de ontsteking de koude thermokachel NIET要去 uitzuigen). liche Absaugen seitens des Benutzers vor dem Anzünden).

De omgevingstemperatuur regelen

een handige en eenvoudige regeling die standard voorzien is bij deze reeks; u kurz de brandkracht van de thermokachel instellen op basis van de omgevingstemporatuur. Nadat u de functie "Comfort Clima" activeert via het parametermenu (gelieve dit aan uw dealer te vragen) en u eenaar keer kort op de toets SET drukt, kurz u overschakelen van de traditionele modaliteit "Moduleer BRANDkracht" maar de modaliteit "Comfort Clima"; selecteer de gewenste modaliteit op het display.

Modaliteit brandkrachtmodulering

de thermokachel moduleert de brandkracht om de temperatuur van het toegevoerde water die de gebruiker heeft ingesteld te bereiken

Modus Comfort Clima

de thermokachel moduleert de brandkracht om de temperatuur van het toegevoerde water die de gebruiker heeft ingesteld te bereiken; verder kan de afstandsbediening ook gebruikt worden als omgevingsthermostaat; wanneer de ingestelde omgevingstemperatuur worden bereikt, schakelt de thermokachel over op de minimumstand

De omgevingstemperatuur instellen

In de modaliteit "Comfort Clima", wannec u op de toetsen +/- op het synoptische paneel of de afstandsbediening drukt, kunt u op het display de gewenste omgevingstemperatuur instellen

• Wanneer de omgevingstemperatuur lager is dan de ingestelde temperatuur, moduleert de thermokachel de brandkracht op normale wijze om de toevoerwaarde te bereiken.

• Wanneer de omgevingstemperatuur worden bereikt (+2^) schakelt de kachel over op de minimumstand.

• De omgevingstemperatuur worden door de bijgeleverde afstandsbediening verzonden; de zender van de afstandsbediening dient maar de ontvanger van het synoptische paneel gericht te worden.

Als de afstandsbediening Niet correct gericht worden en bijgevolg de temperatuur Niet worden verzonden, beslist de kachel automatisch om op de minimumstand te werken totdat de verbinding met de afstandsbediening worden hersteld

De temperatuur regelen met een externe thermostat er is een bijkomend systeme beschikbaar dat naast de afstandsbediening de omgevingsttemperatuur controlecrt. Het is immers möglichk om de omgevingsthermostat van de woning of een andere thermostat (uitgang met schoon contact) aan te sluiten op de serièle poort:

De thermokachel herkent automatisch de aansluiting op de serièle poort van de thermostat in geval van de volgende omstandigheden:

-Wanneer de omgevingstemperatuur lager is dan de ingestelde temperatuur op dethermostat (gesloten contact), moduleert de thermokachel de brandkracht op normale wijze om de toevoerwaarde te bereiken

-Wanneer de omgevingstemperatuur worden bereikt (geopend contact), schakelt de kachel over op de minimumstand

Confi guratic	Temperatuur geleverd door afstandsbedie- ning	Temperatuur geleverd door dc externe omgevingsther- mostaat	Geen regeling (fabricksinstel- ling)
Parameter "Comfort Clima"	ON ON ON
Parameter "SONDE IR"	ON OFF ON
Aansluiting op de scriècle poort	NEE geen verbinding	Ja met blauwe serièle kabel	NEE geen verbinding

GEBRUIKSAANWIJZINGEN

DE ELEKTRONISCHE POMP

Het product dat u gekocht heeft is uitgerust met een pomp met elektronische motor.

Elektronische contrôle van de prestaties:

a) Controlemodaliteit p - c

In deze modaliteit behoudt de elektronische controller het drukverschil dat door de pomp gecreered worden constant op de ingestelde waarde Hs.

c) Verluchtingsprocedure

Met deze procedure kurz u de lucht afvoeren die zich in het hydraulische circuit bevindt Nadat u handmatig de modaliteit "AIR" heeft geselecteerd, gaat de pomp automatisch gedurende 10 minuten afwisseIend op maximale en minimale snelheid werken. Als deze procedure voltooid is, schakelt de pomp automatisch over maar de vooraf ingestelde snelheid. U kurz ook de gewennen werkingsmodaliteit instellen

b) Controlemodaliteit p - v

In deze modaliteit staat de elektronische controller het drukverschil variierenussen de ingestelde waarde Hs en 1 / 2 Hs. Het drukverschil varieert naargelang het debiet.

LED BETEKEN	NIS WERKING OORZAAK OPLOSSING
Groen lampje Pomp in werkung De pomp	werkt op basis van hoe ze ingesteld is	Normale werking
Snel knipperend groen lampje		De pompwerkgedurende 10 min in de ventielfunctie. Vervolgens dient de gewenste brandkracht ingesteld te worden	Normale werking
Knipperend rood/groen lampje	De pomp is klaar om op te starten, maar ze draait nicht	De pomp begint te draaien wonneer de fouit Niet meer aanwezig is	- Onderspanning U < 160V of Overspanning U > 253V - Te hoge overtemperatuur van de Temperatuurmodule van de motor
Knipperend rood lampje	Pomp buiten gezruik De pompwerknt nicht (geblokke-erd)	De pomp worden nicht ingeschä-keld	Vervang de pomp
Lampje uitge-schakeld	Gecn voedingsspan-ning	De elektronica krijgt geen stroom	- De pomp is Niet aangesloten op de voedingsspanning - Het lampje is defect. - De elektronica is defect

GEBRUIKSAANWIJZINGEN

AFSTANDSBEDIENING

Hiermee kannen alle functies beheerd worden; richt hem direct op de thermokachel.

Neem voor ophelderingen contact op met de Dealer.

Legenda toetsen en dispaly:

:toets ontsteking/uitdoving

+/- : toename / afname van de verzischlende afstellen

A :toets waarmee u op de "EASY TIMER"programmering overschakelt

M :toets voor het weergeven/instellen van de temperatuur (Set 70^ )

Geeft de transmissie wee van gegevens van de afstandsbediening maar de kaart.

toetsen vergrendeld ter voorkoming van ongewenste activeringen (druk tegelijkertijd een aantal seconden lang op "A" en "M" om de toetsen te vergrendelen/ontgrendelen)

batterijen leeg. De batterijen verrangen en de neue batterijen correct aanbrengen.

Geeft aan dat u een ontsteking/uitdoving met het "EASY TIMER"programma aan het instellen bent

Geeft de omgevingstemperatuur aan die door de afstandsbediening gemeten is (tijdens de technische configuratie van de afstandsbediening geeft hij de waarde aan van de ingestelde parameters).

de icoon brandt: de thermokachel befindt zich in de ontstekingsfase/functioniert

Geeft aan dat de thermokachel automatisch functioneert

indicator instelling afstandsbediening voor thermokachel op hout/water

HET PROGRAMMA "EASY TIMER" GEBRUIKEN

De afstandsbediening biedt u de möglichkheid om gebruik te makes van een nieuwe, zeer intuitieve en snelle uurprogrammering:

• Als de thermokachel brandt: is het möglichk op de afstandsbediening de uitdoving in te stellen binnen een tijdspanne van een tot twaalf uur. Op het display van het synoptischepaneel worden de resterendeijd tot de geprogrammeerde uitdoving weergegeven.

• Als de thermokachel nicht brandt: is het möglichk op de afstandsbediening de ontsteking in te stellen binnen een tijdspanne van een tot twaalf uur. Op het display van het synoptische paneel worden de resterendeijd tot de geprogrammeerde ontsteking weergegeven.

-Installing:voer de volgende procedureuitomde timer in te stellen:

a) Druk op de toets "A". Op het display wordt de icoon weergegeven waarmee de tocgang tot de programmering "Easy timer"aangegeven wordt.
b) Stel het gewenste aantal uren in met behulp van de toetsen +/-, bijvoorbeeld:

c) Richt de afstandsbediening op de ontvanger van het synoptische paneel.
d) Bevestig de programmering door een aantal seconden lang de toets "A" ingedrukt te houden. De icoon wordt nicht langer weergegeven en op het display verschijnt de resterendeijd tot de ingreep van de programmering "Easy timer" op het synoptische paneel.
e) Herhaal de stappen a),b),c),d) en stel het eenantal uren in op "00H" om dc programmering te annuleren.

VERGRENDELING TOETSEN

Het is möglichk om de toetsen van de afstandsbediening te vergrendelen om ongewenste en ongecontroleerde ontstekinge te voorkomen. Druk tegelijkertijd op de toetsen A en M. Het sleutelsymbol worden weergegeven ter indicatie dat de toetsen vergrendeld zich. Druk wederom tegelijkertijd op de toetsen A en M om de toetsen te ontgrendelen.

INDICATIE BATTERIJEN LEEG

Het oplichten van de batterijenicoon geeft aan dat de batterijen van de radiobediening bijna leeg+zijn. Vervang ze met drie soortgelijke batterijen (size AAA 1,5V).

• Voorkom het gecombineerde gebruik van weitere en gedeelelijk gebruikte batterijen in uw radiobediening.
• Voorkom het gecombineerde gebruik van diverse merken en soorten batterijen,ondat elk soort en elk merk verschillende eigenschappenhecft.
• Voorkom het(AP) mengen van normale en oplaadbare batterijen.
• Probeer nooit om alkaline en zink-koolstof batterijen op te laden.
  Hierdoor konnen ze beschadigd raken en kan de vloeistof maar buiten lopen.

ONDERHOUD

Koppel het apparaat van de elektrische voeding los, voordat u een willekeurige onderhoudswerkzaamheiduitvoert.

Op het paneel van de thermokachel worden een bericht "smoke °C/high" of "Mainten." weergegeven als een uitgebrendere reiniging noodzakelijk is.

Deze reiniging worden aangekondigd met het bericht "Clean exchang." HET NALATEN VAN OP ZIJN MINST DE SEI-ZOENSGEBONDEN REINIGING kan een slechte functionering veroorzaken.

De garantie is nicht langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud.

OPMERKING: De Dealer steltijdens de inwerkingstelling een waarde in voor het verbruike aantal Kg pellets waarna op het display het bericht "SERVICE UTE" weergegeven worden. De thermokachel blijt functioneren. De eindgebruiker worden echter verzocht het beschreiben enijdens de installment door de Dealer besproken onderhoud te latent verrichten. Druk minstens 5 seconden lang op de ventilatietoets om de weergave op het display te latent verdwijnen.

N.B.:

• Onbevoegde wijzigingen zijn verboden
• Gebruik reserveonderdelen die door de fabrikant worden aanbevolen

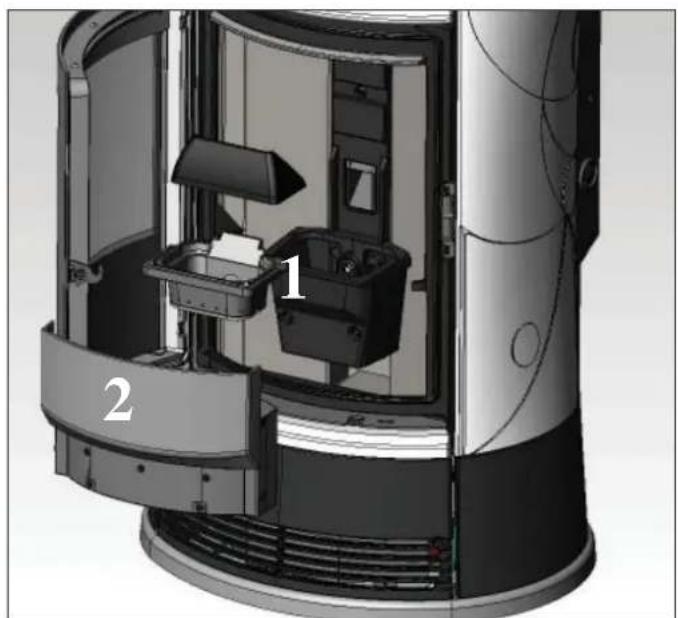

DAGELIJKS ONDERHOUD

Handelingen die bij uitgedoofde, koude en van het lichtnet losgekoppelde thermokachel verricht moeten worden
De reiniging moet uitgevoerd worden met behulp van een stofzuiger (zie optie pag. 169), deze procedure vereist een aantal minu- ten per dag
- U MOET DE RAGERS (*) EENMAAL PER DAG MET EEN FORNUIS HANDSCOEN BEWEGEN OOK EN TIJDENS DE FUNCTIONERING VAN DE THERMOKACHEL:
- De reinigingsstaafjes uitschudden bij middel van de meegeleverde knop die zich in het bovenste gedeelte vooraan bevindt, onder het deksel van het reservoir (fi g.A).
- Open het deurtje, verwijder de vuurpot (1 - afb. B) enGOOD de resten in de aslade.
- Krab de vuurpot schoon met het bijgevoegde spateltje, verwijder eventuele opstoppenen van de sleuven.
GOOIDE RESTEN NOOIT IN DE PELLETTANK.
- Verwijder de aslade en leeg hem in een Niet-brandbare houder (de as kan warmer delen en/of gloeiend houtskool bevatten).
- Verwijder de vuurhaard(2 - fi g. B)of maar hem met behulp van een spateltje schoon, verwijder de eventuele verstoppingen uit de openings aan dc zijkanten.
Zuig de ruimte van de haard uit en reinig de randen tussen de haard en de zitting.
- Falls erforderlich, die Scheibe reinigen (in kaltem Zustand).

ZUIG DE WARME AS NOOT OP OM SCHADE aan de gebruike stofzuiger en möglichke brand te vermijden. LET OP: CONTROLER OF DE ASLADE CORRECT GEPLAATST IS

WEKELIJKS ONDERHOUD

Reinig de haard (met een rager).
- De buis reinigen in de nabijheid van de elektrische waarstand.

ONDERHOUD

SEIZOENSGEBONDEN ONDERHOUD (door de dealer)

• Algehele reiniging van de binnen- en buitenkant.
  Zorgvuldige reiniging van de warmteuitwisselbuizen.
  Zorgvuldige reiniging en verwijdering van de afzettering in de vuurhaard en de desbetreffende ruimte.
• Reiniging van de motoren, mechanische contrôle van de spelingen en de bevestigingen.
• Reiniging van het rookkanaal (de pakkingen op de leidingen verrangen) en van de ruimte ventilator voor rookverwijdering.
• Het expansievast controlleren.
• De circulator controleren en reinigen.
• De meters controlleren.
• Leeg de tank en zuig de bodem hiervan leeg.
• De batterij van de klok op de elektronische kaart controlleren en eventueel verrangen.
• Reiniging, controle en verwijdering van de afzettering op de ontstekingswærstand, indien moodzakelijk de waarstand verrangen.
• Reiniging / controle van het Synoptische Paneel.
• Visuele reiniging van de elektrische kabels, de aansluitingen en de voedingskabel.
• Reiniging pelletstank en contrôle spelving vulschoef-reductiemotor.
• Controle en eventuele verranging van de pakking van de deur.
• Functioneringstest, vullen vulschroef, ontsteking, functionering 10 minutes lang en uitdoving.

We raden u aan om het rookkanaal elke 3 maanden te laten reinigen als u zeer regelmatig van uw haard gebruik maakt.

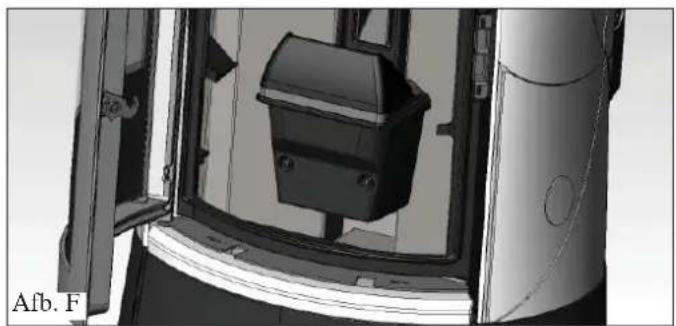

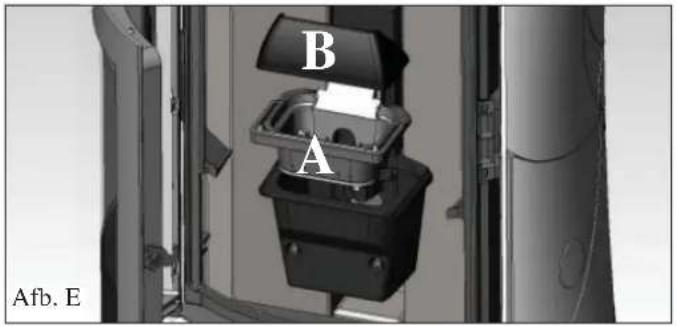

LET OP!!!

Na de normale reiniging kan de ONJUISTE aansluiting van de bovenste vuurhaard (A) (afbeelding E) op de onderste vuurhaard (B) (afbeelding E) de fonctionering van de kachel in gevaar brengen.

Controlleer, alvorens u de kachel ontsteekt, of de haarden op correcte wijze op elkaar zich aangesloten, zie (afb. F) en of op de steunranden geen as of onverbrande producten aanwezig zich.

Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in dc verbrandingskamer plotseling in brand vliegen, waardoor het glas in dc deur breckt.

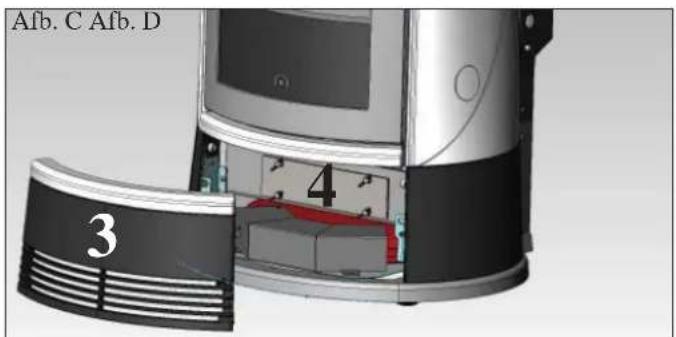

Het rookkanaal reinigen

• Met de thermokachel uit en koud, de reinigingsstaafjes krachtig schudden (zie vorige pagina); het onderste gietijzeren voorstuk verwijderen dat ondersteunt (3 - fig. C) en de inspectie staalplaat verwijderen (4 - fig. C/D), met inbegrip van de siliconen pakking (5 - fig. D), vastgemaakt met vleugelmoeren; de siliconen pakking reinigen en de resten opzuigen uit de rookkanalen (6 - fig. D). De thermokachel worden geleverd met een siliconen pakking als reserve.

De hoeveelheid restafval hangt af van het soort brandstof en het soort installmentie.

Het Niet uitvoeren van deze reiniging kan ervoor zorgen dat de thermokachel geblokkeerd raakt.

VERZEKER U ERVAN DAT U NA DEZE HANDELING DE INSPECTIEOPENING GOED AFSLUIT.

MOGELIJKE STORINGEN

In dit gevalkomt de thermokachel automatisch tot stilstand en voert de uitdooffase uit. Op het display worden een bericht met de reden voor het uitdoven weergegeven (zie hieronder dc diverse signaleringen).

Haalijdens het uitdoven wegens een blokkering de stekker nooituit het stopcontact.

Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de thermokachel te kuren ontsteken (600 seconden met geluidmelding). Druk verwolgens op de toets 0/1.

Ontsteek de thermokachel nooit zichonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/ GELEEGD heeft.

SIGNALERING VAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

Storing: uitdoving wegens defecte of losgekoppelde temperatuurmeter.

Handelingen: - Controller de aansluiting van de thermokoppel op de kaart

• Controller de fonctioneringijdens een keuring bij koude Verwarmingsketel.

2) Signalering: Verific./extract.: (ingreep wanner de sensor van de toeren voor rookuitstoot een afwijking detecteert)

Storing: Doving door daling van de rooktemperatuur

Handelingen: - Controleer de werkking van de rookuistoot (aansluiting van de sensor voor de toeren) en de kaart (Dealer)

• Controller de reiniging van het rookkanaal;

• Controller het elektrische circuit en de aarding.

• Controller de elektronische kaart (Dealer)

3) Signalering: Stop/Flame: (ingreep wanner het thermokoppel een Kleinere rooktemperatuur waarneemt dan de ingestelde waarde en dit interpreteert als afwezigheid van vlam)

Storing: Doving door daling van de rooktemperatuur

De vlam kan afwezig়n door

• gebrek aan pellet

• te veel pellet heeft de vlam gedoofd, controller de kwaliteit van de pellets (Dealer)

• dethermostat graep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur) (Dealer)

4) Signalering: Block_FI/NO Start: (grijpt in indien in een maximumijd van 15 minuten geen vlam verschijnt of de ontstekingstemperatuur nicht werden bereikt).

Storing: Doving door nicht correcte rooktemperatuur bij de ontsteking.

Onderscheid de volgende twice geallen:

Er is GEEN vlam

Handelingen: Controller: - de positie en netheid van het haardonderstel;

• de aanvoer van verbrandingslucht in het haardonderstel (Dealer);

• de goede werkig van de waarstand;

• de omgevingstemperatuur (indien minder dan 3^ , gebruik dan een aanmaakblokje) en de

vochtigheidsgraad.

Probeer aan te steken met een aanmaakblokje (zie op pag. 159)

Er is een vlam maar, na de boodschap Start, verschijnt de boodschap Start Failed

Handelingen: Controller (Dealer):

• de goede werkig van het thermokoppel;
• de geprogrammeerde ontstekingstemperatuur in de parameters.

5) Signalering: Failure/Power: (dit is geen defect van de thermokachel).

Storing: Uitdoven door gebrek aan elektrische energie

Handelingen: Controller de elektrische aansluiting en eventuele spanningsvallen.

6) Signaling: Fault/RC: (ingreep bij defect of ontkoppeld thermokoppel)

Storing: Uitdoving door defect of ontkoppeld thermokoppel

Handelingen: Controller de aansluiting van het thermokoppel met de kaart : controller de werking bij het koud

MOGELIJKE STORINGEN

7) Signalering: smoke ^ C / high (uitdoving door te hoge temperatuur van de rook)

Storing: uittdoen door overschrijding van de maximum temperatuur van de rook

Een overmatige temperatuur van de rook kan afhankelijk zijn van:

• het type pellet, afwijking rookzuiiging
• verstopt rookkanaal
• Niet correcte installation
  "afwijking" van het drijfwerk.

8) Signalering: H2O TEMPALARM: (treedt in werkinq als de watersonde defect of losgekoppeld is)

Storing: uitschakeling wegens een watertemperatuur boven de 90^

Een te hoge temperatuur kan te wijten zich aan:

• tekleine installment: laut door uw Dealer de ECO functie activeren

• verstopping: reinig de warmteuitwisselbuizen, de vuurhaard en de rookafvoer

9) Signalering: Verific./air flow: (grijpt in wanneer de sensor onvoldoende brandbevdorderende luchtstroming waarneemt).

Storing: Doving door gebrek aan drukverlaging

De luchtstroming kan onvoldoende zich wanner de deur open is of de deur Niet goed afgedicht is

• (bv. flenspakking); indien er problemen zijn met de luchtzuiging of rookuistoot, de vuurhaard

• verstopt is of de sensor voor de luchtstroming vuil is (maak schoon met droge lucht).

• Controller tevens de drempel van de sensor van de luchtstroming (in de parameters).

• Het alarm voor lage druk kan ook optreden gedurende de ontsteking, als het rookkanaal Niet aan
• de voorschriften van het blad voldoet, of als het rookkanaal en de schoorsteen verstopt zijn.

Storing: De thermokachel worden nicht uitgeschakeld ondanks dat dit bericht op het display weergegeven worden.

Handelingen: De bufferbatterij op de kaart moet worden verrangen (Dealer).

11) Signalering: HOGE STROOM ALARM: Treedt in werkig bij abnormaal en overmatig

stroomverbruik van de reductiemotor.

Handelingen: Werking controleren (technische bijstandsdienst): reductiemotoren - Elektrische aansluitingen en elektroni

sche kaart.

12) Signalering: LAGE STROOM ALARM: Treedt in werkig bij abnormaal en onvoldoende

stroomverbruik van de reductiemotore.

Handelingen: Werking controeren (CAT): reductiemotor - drukmeter - ketelthermostat - elektrische aansluitingen en

13) Storing: De pellet valt NIET in de vuurhaard:

• De vulschroef is leeg: vul de vulschroef door tegelijkkertijd te drukken op de toetsen + en -.

• De pellets zijn in de tank vastkommen te zitten: leeg de pelletstank met behulp van een stofzuiger

• De reductiemotor is defect (op het synoptische paneel worden een storingsmelding weergegeven).

• De verilgheidsthermostat vulschroef onderbreekt de elektrische voeding van de reductiemotor:

controleer dat er geen spreake is van oververhitting.

Maak ter controle gebruik van een tester of sluit een tijdelijk brug verbinding

• De veiligheidsthermostat at overtemperatuur water onderbreekt de elektrische voeding van de reductiemotor:

controleer dat water in de thermokachel aanwezig is. Om te resetten de knop indrukken geplaatst aan de

linkerkant na het verwijderen van de beschermingskap.

• Als het probleem Niet opgelost is de technische bijstandsdienst contacteren.

14) Storing: synoptisch paneleuiit:

Handelingen: - controller de aansluiting van de voedingskabel

• controller de zekering (opde voedingskabel)

• controller de aansluiting van de flat kabel op het synoptische paneel

15) Storing: Afstandsbediening werkt nicht:

Handelingen: dichter bij de ontvanger van de thermokachel.

• verwang met andere batterijen.

16) Storing: water Niet warm genoeg:

Handelingen: - reinig de warmteuitwisselaar vanuit de binnenkant van de vuurhaard

OPMERKING

Alle signaleringen blijven gevisualeerd tot op de afstandsbediening de toets worden ingedrukt.

Ontsteek de thermokachel Niet alvorens het probleem geelimeerd werk.

Het is belangrijk dat u de dealer meldt wat het paneel signaleert.

FAQ

De antewoorden zijn hieronder op beknopte wijze beschreiben. Raadpleeg de andere pagina's van dit document voor overige informatie.

1) Wat heb ik nods om de thermokachel te installeren?

Rookgaskanalen van minstens 80~mm diameter of een direct aansluiting met buiten.

Luchttoevoer in de installmentuimte van minstens 80~cm^2

Aansluiting voor toevoer en terugvoer aan collector 34 G.

Afvoer oriool voor overdrukklep 3 / 4 G.

Aansluiting voor toevoer 3 / 4 G.

Elektrische aansluiting op een installmentie dat aan de normen voldoet en dat voorzien is van magnetothermieche

schakelaar 230V + / - 10% 50~Hz (bepaal de onderverdeling van het primaire en secundaire circuit).

2) Kan ik de thermokachel zonder water lien functioneren?

NEE. Een gebruik zonder water hebft nadelige gevolgen voor de thermokachel.

3) Genereert de thermokachel warme lucht?

JA. De grootste hoeveelheid van de warmte worden doorgegeven aan het water, verwijl een ventilator warme lucht producerert om de ruimte waar de kachel geinstalleerd is te verwarmen.

4) Kan ik de toevoer en terugvoer van de thermokachel direct op een verwarmingselement aansluten?

NEE, net als in het geval van andere ketels is hetoodzakelijk dat u de aanvoer en terugvoer op de collector aansluit. Het water wordt verwolgens over de verwarmingselementen van de installmente verteeld.

5) Produceren de thermokachel ook warm water voor sanitair gebruik?

Het is möglichk warm tapwater te produceren door het vermogen van de thermokachel te onderzoeken en het hydraulisch systeem

6) Kan ik de rook van de thermokachel direct via de muur afvoeren?

NEE, de rookafvoer (UNI 10683) moet het dak bereiken. Voor de correcte functionering is een verticaal deel van minstens 1,5 meter lang nodig. Dit om in het geval van een black-out of wind de vorming van rook in de installmentuiimte te voorkomen.

7) Is het noedzakelijk dat de installmentieruimte voorzien is van een luchttoevoer?

Ja, ter compensatie van de lucht die voor de verbranding door de thermokachel gebruikt worden; of een directe aansluiting met buiten.

8) Wat要去ikophetdisplay van de thermokachelinstellen?

De gewenste watertemperatuur. De thermokachel moduleert verzolgens het vermogen om de temperatuur te bereiken of te beha- len. Voorkleine installations is het voldoende een functioneringswijze in te stellen die gebaseerd is op de ontsteking en uitdoving van de thermokachel maar aanleiding van de bereekte watertemperatuur.

9) Hoe vaak moet ik de vuurhaard reinigen?

Telkens vooraleer aan te steken bij thermokacheluit en koud. NA SCHOONMAKEN VAN DE VERVANGINSBUIZEN en door het inschakenen van de reinigingsstaaf rookkanaal (zie pag. 164).

10) Moet ik de pelletstank uitzuigen?

Ja, minstens eenmaal per maand en als de thermokachel langereijd Niet zal worden gebruikt.

11) Kan ik naast pellets andere brandstoffen verbranden?

NEE. De thermokachel is ontworpen om houtpellets met een doorsnede van 6mm te verbranden. Ander materiaal kan schade aan de thermokachel verrichten.

12) Kan ik de thermokachel met een SMS aansteken?

Ja, als uw Dealer of een elektricien telefoonschakelaar aangesloten heeft, met behulp van de optionele kabel code 640560, op de série poort aan dechterkant van de thermokachel.

CHECK LIST

Te integregeren met een complete bestudering van het technische blad

Plaatsing en installatie

Inbedrijftstellung uitgevoerd door de erkende technische bijstandsdienst die de garantie heeft uitgegeben.
- Ventilatie van de installmentuimte.
- Het rookkanaal/de schoorsteen worden uitsluitend voor de ketel gebruikt.
- Het rookkanaal heeft: maximaal 3 bochten, maximaal 2 meter horizontaal
- de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).
- in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen.
- Het verwarmbaar volume is op passende wijze vastgesteld door rekening te houden met de efficiente van de verwarmingselementen: hoeveel kW verwacht men dat nodig is???
Een bevoed technicus heeft verklaard dat de hydraulische installmente overeenstemt met het Ministerie Blestuit 37, voorheen Wet 46/90.

Gebruik

• De gebruikte houtpellets (doorsnede 6mm ) haben een goede kwaliteit en zichnier nicht vochtig (max. toegestane vochtigheid 8% ).
• De vuurhaard en de asruimte�in schoon en goed geplaatst.
• We raden u aan om elke dag de reinigingsstaven te benutten.
• De warmteuitwisselbuizen en de interne delen van de vuurhaard zijn schoon.
• Het rookkanaal is schoon.
• U heeft de hydraulische installmentatie latent ontluchten.
• De druk (gelezen op de drukmeter) is minstens 1,5 bar.

ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHELAANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit erder Niet gelukt is. Leeg eerst de vuurhaard

OPTIES

TELE FOONSCHAKELAAR VOOR ONTSTE KING OPA FSTA ND (code 281900)

Het is möglichk de thermokachel op afstand te latent ontsteken door uw Dealer te vragen een telefoonschakelaar op de seriie poort op de achterkant van de kachel aan te sluiten met behulp van het kabeltje (code 640560).

REINIGINGS ACCESSORIES

GlassKamin (cod. 155240)
Handig voor de reiniging van het keramieklas

Aszuiger zonder motor (code 275400) Handig voor de reiniging van de haard.

GEBRUIKERSINFORMATIE

In overeenstemming met het artikel 13 van het Italiaanse wetsbesluit 25 juli 2005, nr. 151 "Tenuitvoerlegging van de Richtlijnen 202/95/EG, 2002/96/EG en 2003/108/EG met betrekking tot de beperking in het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, alsmede de afvalverwerking". Het symbol met de doorgehaalde vuilniston op de apparatuur of op de verpakking geeft aan dat het apparaat aan het einde van zich nuttig leven geschieren van het overige afval verzameld moet worden. De gebruiker要去 aan het einde van het leven de apparatuur dus maar speciale verzamelcentra voor de geschieren inzameling van elektrisch en elektronisch afval brengen of要去 hem bij de verkoper inlevenen op het moment dat hij soortgelijke apparatuur aanschaft bij de verkoper.

EoTma aanayoyns kaVaaepiow

"0e" ta kaivaepua styn kaivodoxo kai avappopa loyowtoniiesncaepa yia tyn kaosn.

Mertnnc ooniaons (naektpovikoc aioohtnpaic iieonc):

Eiva tonoctnevo sto oostnna anayoyns kaivaepiw Kau eptaa tyn tun nontion (6e oxen m to npalavov ekataostan) sto 0aiau kaoons.

Oeepoortaegaaeiaeaeaevns

Eiva too0eTnevoCto oovtnua FOPTOWGTOV nEeT OTo

EeβaiveoTnV npiTtoon nov n 0epuokpia oTo eotepko tsOubac kalopipep evai nov uyln. MAnokapei tn foptoo nEeT npokawvtac to oBnoToSOpaa Kaolopipep.

Avlaia (KoKLoopopnT)

"08i" to vepo poc nV EYkataoT Oepaovonc.

Aoxio duaotolns klaetó

Vandtemperatures afl aesningssonde
