GEBRUIKSAANWIJZING MICRON EDILKAMIN

  • Bei nicht erfolgreichem Schüren vor einem erneuten Versuch zunächst den Tiegel leeren. REINIGUNGSZUBEHÖR Aschensaugkübel ohne Motor (Cod. 275400) Zur Reinigung der Feuerkammer. GlassKamin (Cod. 155240) Zur Reinigung von Kera- mikglas.- 138 - NEDERLANDS Geachte heer/mevrouw, bedankt dat u voor ons product heeft gekozen. Voordat u het gebruikt, vragen wij u dit boekje aandachtig te lezen, zodat u het toestel optimaal en in alle veiligheid kunt gebruiken. Voor meer informatie, neem contact op met de DEALER waar u het toestel heeft gekocht of ga op onze website www.edilkamin. com naar het menu CENTRI ASSISTENZA TECNICA (dealers). OPMERKING - Nadat u het product uit de verpakking heeft gehaald, controleer of het niet beschadigd is en of er geen onderdelen ontbreken (gebogen verbindingsbuis, Muursteun kit, rozet, handvat “koude hand”, mantel, garantieboekje, handschoen, CD/technisch blad, spatel, droogmiddelen). Neem in geval van afwijkingen onmiddellijk contact op met de winkel waar u het apparaat heeft gekocht en overhandig een kopie van het garantiebewijs en het aankoopbewijs. - Inbedrijfstelling/test Mag uitsluitend uitgevoerd worden door geautoriseerde dealer van Edilkamin. Anders vervalt de garantie. De inbedrijfstelling die beschreven wordt in de norm UNI 10683 bestaat uit een reeks controles die uitgevoerd worden als de ketel geïnstalleerd is. Het doel van deze handelingen is te controleren of het systeem correct werkt en beantwoordt aan de voorschriften. U kunt de dichtstbijzijnde servicedienst terugvinden op de website www.edilkamin.com of door het gratis nummer te bellen. - de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product; - het nummer van het controlelabel, noodzakelijk voor de identifi catie van de kachel, wordt vermeld: - aan de bovenkant van de verpakking; - op het garantiebewijs in de vuurhaard; - op het plaatje dat in de kachel is aangebracht. Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud; - de weergegeven details zijn grafi sch en geometrisch indicatief. CONFORMITEITSCERTIFICAAT Het ondergetekende bedrijf EDILKAMIN S.p.a. met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan (Italië) – Cod. Fis- cale P.IVA (Italiaans Sofi -BTW-nummer) 00192220192 Verklaart onder eigen verantwoordelijkheid dat: De onderstaande pelletkachel conform de Richtlijn 89/106/EEG (Bouwproducten) is PELLETKACHELS, met het commerciële merk ITALIANA CAMINI, MICRON genaamd SERIE NUMMER: Ref. Gegevensplaatje Prestatieverklaring (DoP - EK 069): Ref. Gegevensplaat De conformiteit met de vereisten van de Richtlijn 89/106/EEG wordt tevens bepaald door de conformiteit met de Europese norm: EN 14785:2006 Verklaart tevens dat: De ketel met houtpellets MICRON de vereisten van de Europese richtlijnen respecteert: 2006/95/EEG - Laagspanningsrichtlijn 2004/108/EEG - Richtlijn Elektromagnetische Compatibiliteit EDILKAMIN S.p.a. kan op geen enkele manier aansprakelijk gesteld worden voor defecten aan het toestel in geval van vervan- gingen, montage en/of wijzigingen die uitgevoerd zijn door mensen die niet voor EDILKAMIN werken en die niet over de toestem- ming beschikken van de ondergetekende.- 139 - NEDERLANDS WERKING De kachel MICRON is ontworpen om warme lucht te produ- ceren. Als brandstof worden houtpellets gebruikt, waarvan de verbranding elektronisch wordt aangestuurd. In deze paragraaf wordt de werking ervan geïllustreerd (de letters verwijzen naar afbeelding 1). De brandstof (pellet) wordt uit de tank (A) opgenomen en met een toevoerschroef (B), aangedreven door een reductiemotor (C), en wordt naar de verbrandingshaard (D) gebracht. De pellets worden ontstoken door lucht die met een elektrische weerstand (E) verwarmd wordt en door een rookverwijderaar (F) in de vuurhaard gezogen wordt. De rook die door de verbranding geproduceerd wordt, wordt door de ventilator (F) uit de haard gezogen en wordt uitgesto- ten door de opening (G), met aansluitingsmogelijkheden aan de achterkant, aan de rechterkant en op de bovenkant van de kachel (zie pag. 144). De haard, die bedekt is met vermiculiet, wordt vooraan afgeslo- ten door een deur in keramisch glas (gebruik de desbetreffende "koude hand" om de deur te openen). De hoeveelheid brandstof, de verwijdering van rook en de toe- voer van verbrandingslucht worden aangestuurd door een elek- tronische kaart voorzien van een software, om een verbranding met een hoog rendement en een geringe uitstoot te verkrijgen. De kachel is voorzien van een seriële aansluiting voor de aansluiting van een optionele kabel (code 640560) voor remote inschakelapparatuur (chronothermostaat, enz.). De externe keramieke bekleding van de ketel is beschikbaar in drie kleuren: roomwit, bordeauxrood en grijs.

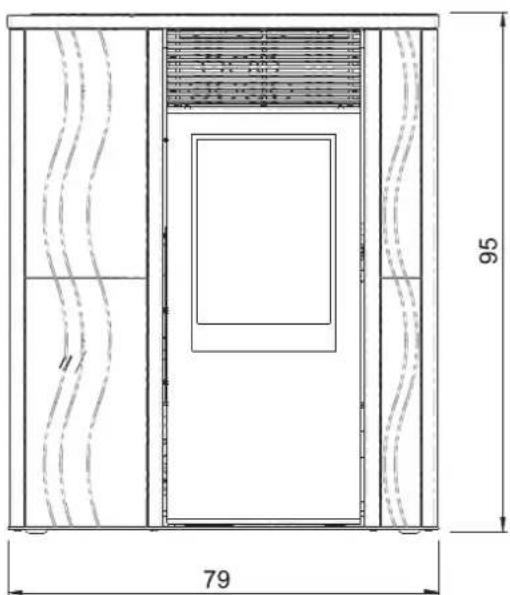

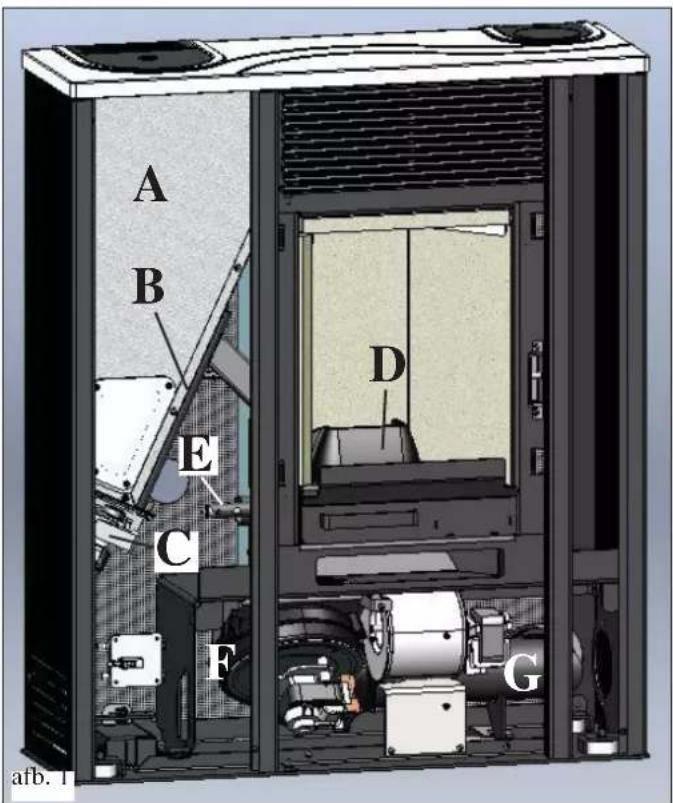

VEILIGHEIDSINFORMATIE De warme lucht bereikt de ruimte waarin het toestel wordt geïnstalleerd door een rooster bovenaan aan de voorkant. De ruimte wordt ook verwarmd door de haardopening.

  • Het enige gevaar dat door het gebruik van de kachel veroor- zaakt kan worden, is verbonden aan het niet opvolgen van de installatienormen, de directe aanraking met de (interne) elektri- sche onderdelen onder spanning, de aanraking met vuur en de warme onderdelen (glas, leidingen, uitgang warme lucht) of de introductie van vreemde stoffen.
  • De kachel is voorzien van beschermingsinstallaties die de uit- doving van de ketel garanderen wanneer bepaalde componen- ten slecht functioneren. Laat dit gebeuren zonder in te grijpen.
  • Voor een normale werking dient de kachel geïnstalleerd te worden in overeenstemming met de aanwijzingen van dit blad. Open de deur niet wanneer het toestel in werking is: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.
  • Gebruik alleen houtpellets met een doorsnede van 6 mm.
  • In geen enkel geval mogen er vreemde stoffen in de vuur- haard of de tank ingevoerd worden. Het rookgaskanaal (de leiding die de opening voor de rook- gasafvoer van de kachel verbindt met de schoorsteen) mag niet gereinigd worden met ontvlambare producten.
  • De onderdelen van de vuurhaard en de tank dienen alleen uitgezogen te worden als de tank KOUD is.
  • Het glas mag alleen gereinigd worden als het KOUD is met een doek waarop een speciaal product is aangebracht.
  • Reinig de kachel niet als hij warm is.
  • Zorg ervoor dat de kachel geplaatst en voor het eerst ontsto- ken wordt door een erkende dealer van Edilkamin volgens de aanwijzingen in dit boekje. Deze voorwaarden zijn tevens van essentieel belang voor de geldigheid van de garantie.
  • Tijdens de werking van de kachel wordeen de afvoerleidin- gen en de deur heel warm (raak ze niet aan zonder de speciale handschoen).
  • Plaats geen voorwerpen die niet hittebestendig zijn in de onmiddellijke nabijheid van de kachel.
  • Gebruik NOOIT vloeibare brandstoffen om de kachel aan te steken of om de sintels weer te laten opvlammen.
  • sluit de luchtopeningen van de installatieruimte en de luchtin- voeren van de kachel nooit af.
  • Maak de kachel nooit nat en raak de elektrische onderdelen niet aan met natte handen.
  • Breng geen reducties aan op de rookgasafvoerleidingen.
  • De kachel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige werking nodig heeft.
  • Maak de rookgasventilator schoon indien nodig door de vuur- haard in vermiculiet eruit te halen en de desbetreffende staven te verwijderen.
  • Probeer de kachel NIET opnieuw aan te steken als dit eerder niet gelukt is. Maak eerst de vuurhaard schoon.

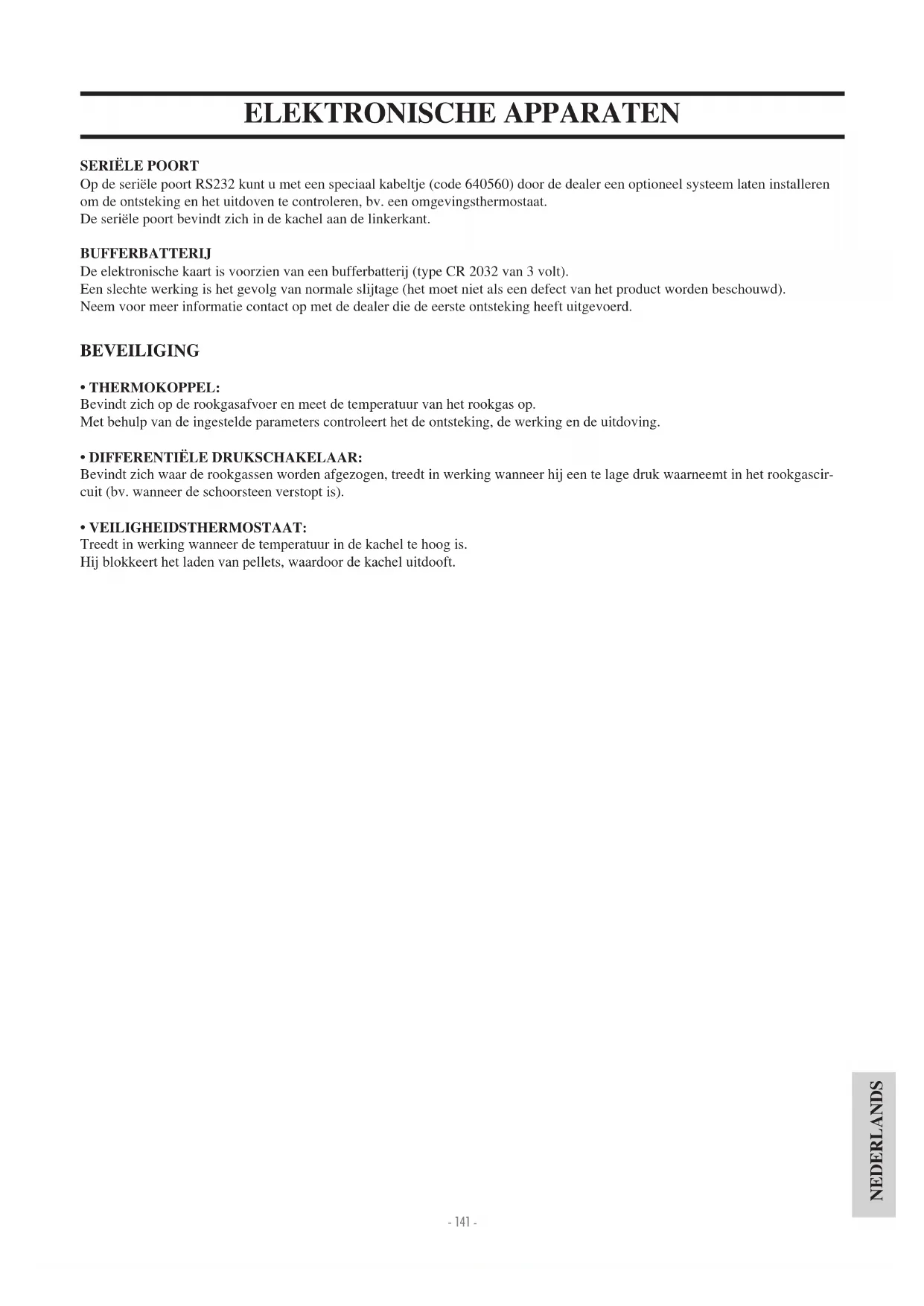

Op de seriële poort RS232 kunt u met een speciaal kabeltje (code 640560) door de dealer een optioneel systeem laten installeren om de ontsteking en het uitdoven te controleren, bv. een omgevingsthermostaat. De seriële poort bevindt zich in de kachel aan de linkerkant. BUFFERBATTERIJ De elektronische kaart is voorzien van een bufferbatterij (type CR 2032 van 3 volt). Een slechte werking is het gevolg van normale slijtage (het moet niet als een defect van het product worden beschouwd). Neem voor meer informatie contact op met de dealer die de eerste ontsteking heeft uitgevoerd. BEVEILIGING

  • THERMOKOPPEL: Bevindt zich op de rookgasafvoer en meet de temperatuur van het rookgas op. Met behulp van de ingestelde parameters controleert het de ontsteking, de werking en de uitdoving.
  • DIFFERENTIËLE DRUKSCHAKELAAR: Bevindt zich waar de rookgassen worden afgezogen, treedt in werking wanneer hij een te lage druk waarneemt in het rookgascir- cuit (bv. wanneer de schoorsteen verstopt is).
  • VEILIGHEIDSTHERMOSTAAT: Treedt in werking wanneer de temperatuur in de kachel te hoog is. Hij blokkeert het laden van pellets, waardoor de kachel uitdooft.- 142 - NEDERLANDS EIGENSCHAPPEN TECHNISCHE EIGENSCHAPPEN Nominaal vermogen 7 kW Rendement op nominaal vermogen 91 % CO-uitstoot (13% O

) beperkt vermogen 0,025 % Rookgasmassa beperkt vermogen 2,6 g/s Max. temperatuuroverschrijding rookgassen 140 °C Minimum trek 12 / 5 Pa Verbrandingsduur min-/max. 8 / 24 uur Verbruik brandstof min./max. 0,5 / 1,6 kg/h Tankinhoud 15 kg Verwarmbaar volume * 180 m³ Gewicht met verpakking 125 kg Diameter rookgasafvoer mannelijke aansluiting 80 mm Diameter rookgasafvoer mannelijke luchttoevoer 40 mm

  • Voor de berekening van het verwarmingsvolume wordt rekening gehouden met een gebruik van pellets met minstens 4300 kcal/ kg en een isolatie die in overeenstemming is met de Italiaanse wet L 10/91 ende daaropvolgende wijzigingen en een warmteaan- vraag van 33 kcal/m³ per uur.
  • Het is belangrijk ook rekening te houden met de plaats van de kachel in de te verwarmen ruimte. N.B.

1) Houd er rekening mee dat externe apparaten storingen kunnen veroorzaken.

2) Let op: laat handelingen aan onderdelen onder spanning, onderhoud en/of controles uitvoeren door gekwalifi ceerd per-

soneel (Trek altijd de stekker uit vooraleer u enig onderhoud uitvoert). De hierboven vermelde gegevens zijn indicatief. EDILKAMIN s.p.a. behoudt zich het recht voor om zonder voorafgaandelijke kennisgeving wijzigingen aan te brengen aan de producten om ze te verbeteren. ELEKTRISCHE EIGENSCHAPPEN Voeding 230 Vac +/- 10% 50 Hz Gemiddeld geabsorbeerd vermogen 120

Gemiddeld geabsorbeerd vermogen tijdens ontsteking 400 W Beveiliging op elektronische kaart * Zekering F4 AL, 250 Vac- 143 - NEDERLANDS INSTALLATIE A: geïsoleerde stalen schoorsteenB: minimumhoogte 1,5 m, en hoe dan ook voorbij de dakrandC-E: externe luchttoevoer (doorgang minimaal 80 cm²)D: stalen schoorsteen in een bestaande gemetselde schoorsteen. SCHOORSTEENPOT De fundamentele eigenschappen zijn: - interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen - doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen - bovenop het dak in de wind geplaatst, buiten het bereik van het terugstroomgebied. TYPISCHE GEVALLEN Afb. 1 Afb. 2 ROOKGASAFVOER Het afvoersysteem mag uitsluitend door de kachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties wordt gebruikt). Het rookgas wordt afgevoerd door een opening met een door- snede van 8 cm aan de achterkant, aan de rechter/linkerzijkant of bovenaan. De rookgasafvoer moet in verbinding staan met de buitenkant met behulp van stalen buizen die EN1856 gecertifi ceerd zijn. De leiding moet hermetisch afgesloten zijn. Voor de afdichting van de leidingen en de eventuele isolatie ervan dienen materialen gebruikt te worden die bestand zijn tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen). Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van twee bochten met een maximumbreedte van 90° (ten opzichte van de verticale as) is toegestaan. Het is noodzakelijk (als de afvoer niet in een schoorsteen uitkomt) een verticaal deel en een windwerend eindstuk te installeren (referentie UNI 10683). Als het rookgaskanaal zich in de buitenlucht bevindt, dan moet het op passende wijze geïsoleerd zijn. Als het rookgaskanaal in een schoorsteen uitkomt, moet deze schikt zijn voor vaste brandstoffen. Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door er leidingen met de juiste doorsneden en gemaakt van passende materialen in aan te bren- gen (bv. stalen leidingen met een doorsnede van 80 mm). Alle delen van het rookkanaal moeten geïnspecteerd kunnen worden. De schoorstenen en de rookgasafvoerleidingen waarop de toestellen aangesloten zijn die vaste brandstoffen gebruiken moeten ten minste één keer per jaar schoongemaakt worden (controleer de desbetreffende wetgeving in het land waar de kachel geplaatst wordt). Wanneer de schoorsteen niet regelmatig wordt gecontroleerd en schoongemaakt, verhoogt de mogelijkheid op brand. Als dit gebeurt, handel dan als volgt: doof het vuur niet met water; maak de pellettank leeg. Wend u tot gespecialiseerd personeel voor u het toestel op- nieuw opstart. Raadpleeg, voor wat niet uitdrukkelijk vermeld is, in elke land de plaatselijke wetgeving. Voor de installatie in Italië, raadpleeg de norm UNI 10683, alsook de eventuele regio- nale voorschriften en de plaatselijke ASL-bepalingen. In geval van installatie in een appartementencomplex, moet u op voorhand toestemming vragen aan de beheerder.

CONTROLE COMPATIBILITEIT MET ANDERE IN-

STALLATIES De kachel mag NIET geïnstalleerd worden in dezelfde ruimte waar zich extractoren bevinden, verwarmingstoestellen van het type B en andere toestellen die de correcte werking ervan in gevaar kunnen brengen. Zie de norm UNI 10683. CONTROLE ELEKTRISCHE AANSLUITING (breng het stopcontact op een bereikbare plek aan) De kachel is voorzien van een elektrische voedingskabel die op een stopcontact van 230V 50 Hz moet worden aangesloten, bij voorkeur voorzien van een magnetothermische schakelaar. Wanneer het stopcontact niet gemakkelijk bereikbaar is, instal- leer een schakelaar op de kachel om de stroom te onderbreken (de klant moet hiervoor zorgen). Spanningsvariaties van meer dan 10% kunnen de kachel nega- tief beïnvloeden. De elektrische installatie moet aan de normen voldoen. Contro- leer in het bijzonder de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die aangepast is voor het vermogen van de apparatuur. Edilkamin acht zich niet verantwoordelijk voor storingen in werking als gevolg van een slecht functionerend aardcircuit.

AFSTANDEN VOOR BRANDVEILIGHEID

In geval van brandbare wanden (bv. hout) dient een passende isolatie voorzien te worden in onbrandbaar materiaal. De rookgasafvoerleiding moet op gepaste wijze geïsoleerd worden, aangezien deze heel warm wordt. Elk element dat zich in de buurt van de kachel bevindt en dat uit brandbaar en/of hittegevoelig materiaal bestaat, moet zich op minstens 20 cm van de kachel afstand bevinden, ofwel geïsoleerd worden met isolerend en onbrandbaar materiaal. In elke geval mogen er geen materialen op minder dan 80 cm afstand voor de kachel geplaatst worden, aangezien zij recht- streeks blootgesteld worden aan de bestraling van de haard. LUCHTTOEVOER Het is noodzakelijk dat de installatieruimte van de ketel voorzien is van een luchttoevoer met een minimumdoorsnede van 80 cm², zodat het herstel van de verbruikte lucht voor de verbranding gegarandeerd wordt. De luchttoevoer moet aangesloten zijn op de desbetreffende opening die zich aan de achterkant van de kachel bevindt (zie pag. 145).- 144 - NEDERLANDS INSTALLATIE ROOKGASAFVOER De rookgasafvoer bij MICRON kan achteraan, aan de rechter- kant en bovenaan aangesloten worden. De kachel wordt geleverd met de rookgasafvoer achteraan (afb. 1-2).

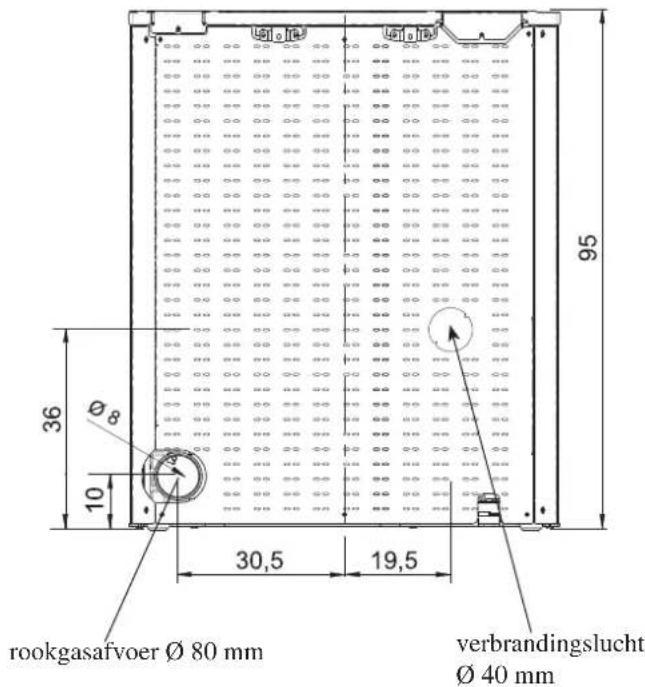

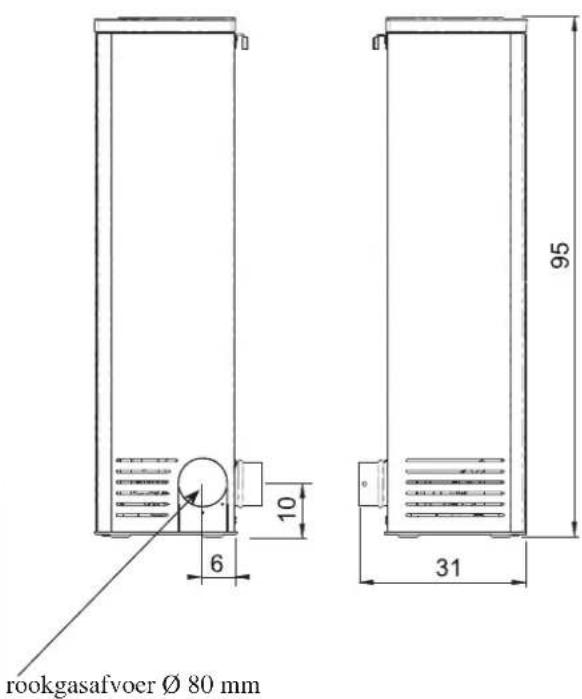

AANSLUITING ROOKGASAFVOER ACHTERAAN

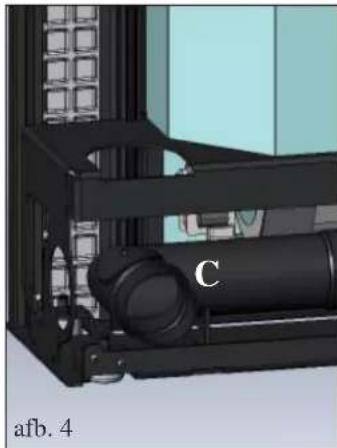

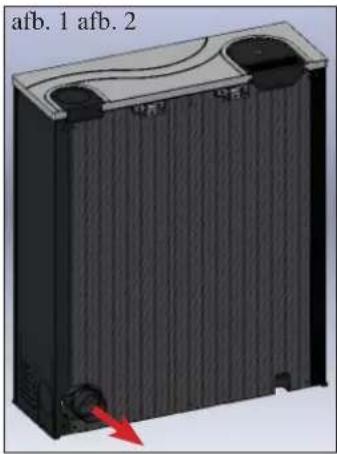

Sluit de (niet bijgeleverde) rookafvoerbuis achteraan aan op de gebogen verbindingsbuis (C - afb. 4) met behulp van de (niet bijgeleverde) klemring.

VOOR DE AANSLUITING VAN DE ROOKAFVOER-

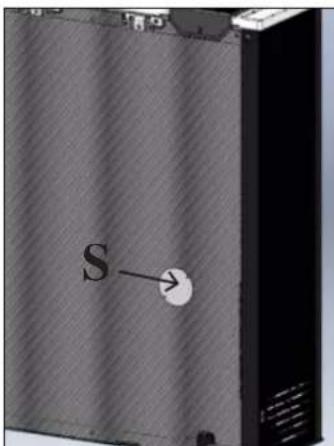

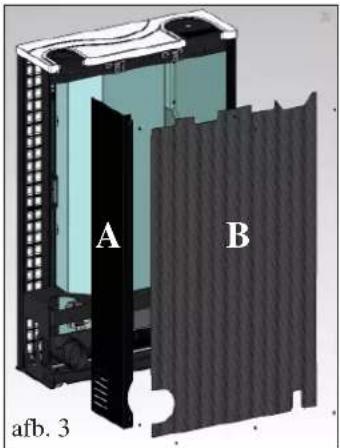

BUIS AAN DE RECHTERKANT OF BOVENAAN DIE- NEN HET METALEN ZIJELEMENT RECHTS EN HET ACHTERPANEEL VERWIJDERD TE WORDEN. Handel als volgt: - Demonteer het metalen zijelement rechts door de 2 schroeven te verwijderen (A - afb. 3). - Demonteer het achterpaneel door de 6 schroeven te verwijde- ren (B - afb. 3).

AANSLUITING ROOKGASAFVOER AAN HET ZIJELE-

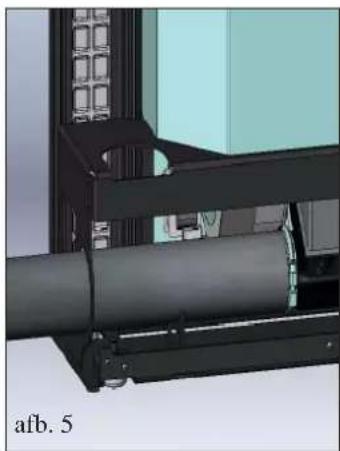

MENT RECHTS Verwijder de gebogen verbindingsbuis (C - afb. 4). Sluit de (niet bijgeleverde) rookgasafvoerbuis aan op de opening van de rookspiraal met behulp van de bijgeleverde klemring (afb. 5). Verwijder het voorgesneden stukje (E - afb. 6) uit het metalen zijpaneel (A) dat u eerder gedemonteerd heeft, om de de ope- ning voor de (niet bijgeleverde) rookafvoerbuis te creëren. Verwijder het deel F uit de wand E (afb. 6). Monteer het metalen zijpaneel A (afb. 7), het achterpaneel B (afb. 7) en de wand E zonder het deel F (afb. 8). Maak het bijgeleverde afsluitingsrozet G (afb. 8) vast met de bijgeleverde schoeven. N.B.: het rozet en het plaatstalen zijpaneel mogen pas bevestigd worden nadat de schoorsteen defi nitief is bevestigd.

AANSLUITING ROOKGASAFVOER BOVENAAN

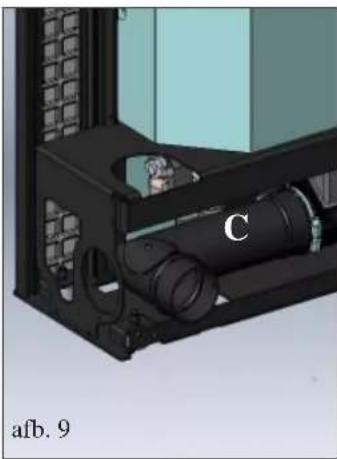

Maak de klemring van de gebogen verbindingsbuis (C - afb. 9/10) en draai deze 90° omhoog. Verwijder het metalen kapje (H - afb. 11) dat met schroeven bevestigd is. Verwijder het voorgesneden stukje (I - afb. 12) om de de ope- ning voor de (niet bijgeleverde) rookafvoerbuis te creëren. Plaats het metalen kapje (H) terug en steek de (niet bijgelever- de) rookafvoerbuis van boven op de gebogen verbindingsbuis (C- afb. 13/14) met behulp van de bijgeleverde klemring. Plaats het metalen zijpaneel (A -afb. 15) en het achterpaneel (B - afb. 15) terug. afb. 1 afb. 2 afb. 3

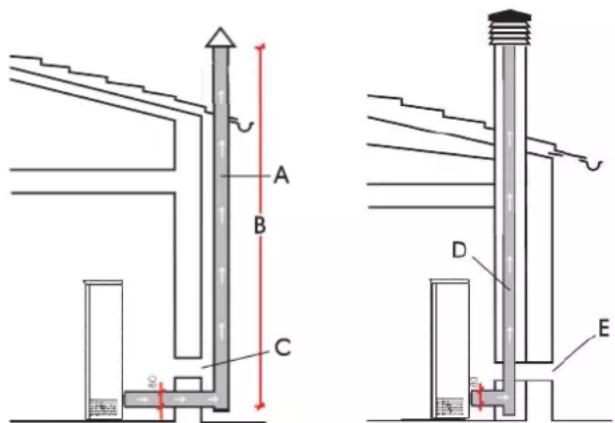

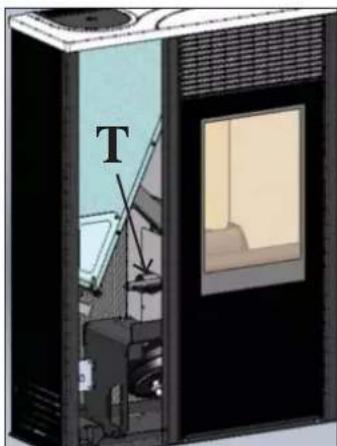

LUCHTTOEVOER Het is noodzakelijk dat de installatieruimte van de ketel voorzien is van een luchttoevoerleiding met een minimumdoorsnede van 80 cm², zodat het herstel van de verbruikte lucht voor de verbranding gegarandeerd wordt. Om de leiding aan te brengen is de achterwand van de kachel voorzien van een opening die afgesloten is met een kapje (S - afb. 18) Verwijder het kapje (S) en vertrekkende van de linkervoorkant van de kachel (nog zonder bekleding), schuif een fl exibele geplooi- de aluminium leiding (niet bijgeleverd) op de opening van de buitenluchtinlaat (T - afb. 19-20). Draai vervolgens de leiding om en steek ze door het gat (U - afb. 21) op de achterwand om de externe ruimte te bereiken. De luchttoevoer, verbonden met de buitenlucht, dient voorzien te worden wanneer de kachel tegen de muur wordt geïnstalleerd. In dit geval dient de luchtingang, waarvan de diameter ten minste 12 cm² moet bedragen, beschermd worden met een rooster. De leiding moet minder dan 1 meter lang zijn en mag geen bochten vertonen. Verder dient ze te eindigen met een gedeelte dat 90° omlaag gericht is of voorzien is van een bescherming tegen de wind. afb. 19 afb. 18 afb. 17

Afb. 1 Wanneer de kachel geleverd wordt, zijn de metalen zijpanelen en de aluminium profi elen (X - afb. 3) reeds gemonteerd. De onderstaande onderdelen zijn afzonderlijk verpakt. Afb. 2

  • nr. 1 keramiek bovenpaneel (E)
  • nr. 5 dopjes (F) Voor het monteren dient u als volgt te werk te gaan: Afb. 3/4 Schuif de vier keramieke frontelementen rechts (D) en links (C) in de aluminium profi elen (X). Afb. 4/5 Steek de dopjes (F) aan in de desbetreffende gaten op het meta- len bovenpaneel (W). Plaats het keramieke bovenpaneel (E) op de dopjes. Breng de metalen steun aan met het synoptisch paneel (H) en de twee plaatstalen deksels (G).

MANTEL MET STAALPLATEN FRONTELEMENTEN

In deze versie wordt de kachel geleverd met de plaatstalen fron- telementen reeds gemonteerd (M - N - afb. 6). Voor de resterende assemblagefasen, handel zoals beschreven voor de versie met keramieke frontelementen. Afb. 7 Bevestig de kachel aan de muur met behulp van de bijgeleverde haakjes (a) en de staven (b), of gebruik alternatieve systemen die voldoende stabiliteit garanderen. Afb. 8 Het is ook mogelijk een meegeleverde muursteun kit te gebrui- ken (P) die toelaat de kachel te installeren op een afstand van de muur met een minimum van 9 cm en een maximum van 17 cm. afb. 1 afb. 3 afb. 2 afb. 4 afb. 5 afb. 6

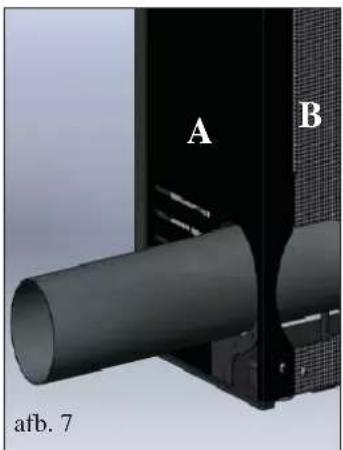

afb. 7 afb. 8- 147 - NEDERLANDS GEBRUIKSAANWIJZING 1ste ontsteking/Test ten laste van de geautoriseerde dealer van Edilkamin De inbedrijfstelling moet uitgevoerd worden zoals voorge- schreven door de norm UNI 10683. Deze norm geeft aan welke controlewerkzaamheden moeten uitgevoerd worden om de correcte werking van het systeem te garanderen. De technische assistentie van Edilkamin (dealer) zal tevens de kachel ijken aan de hand van het soort pellets en de installatie- voorwaarden. Voor de activering van de garantie is de inbedrijfstelling door de dealer vereist. Tijdens de eerste ontstekingen is het mogelijk dat u een licht verfl ucht ruikt. Deze zal binnen korte tijd verdwijnen. Voor de ontsteking dient het volgende gecontroleerd te wor- den: ==> De correcte installatie. ==> De elektrische voeding. ==> De hermetische sluiting van het deurtje. ==> De reiniging van de vuurhaard. ==> Dat de indicatie stand-by op het display weergegeven wordt (knipperende datum, brandkracht of tempera- tuur).

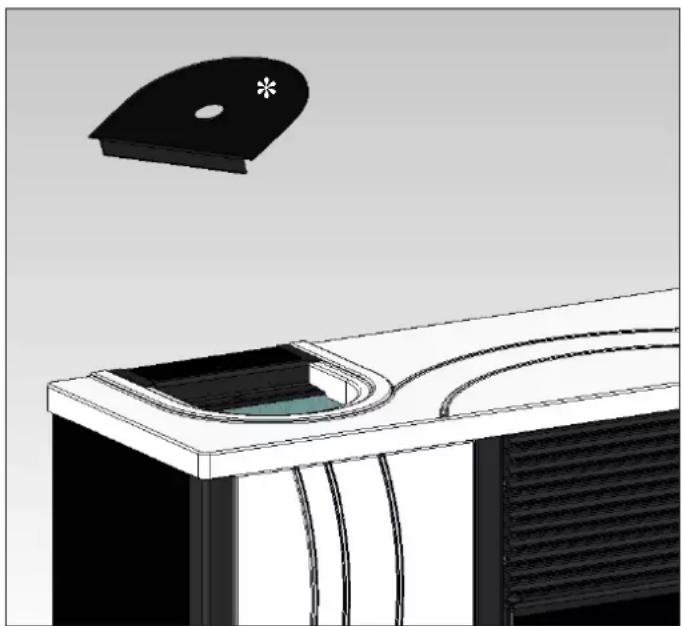

DE TANK MET PELLETS VULLEN

Om toegang te krijgen tot de tank dient het metalen deksel verwijderd te worden

  • (afb. 1). LET OP: Wanneer u de kachel vult wanneer deze in werking is en bijgevolg warm is, gebruik de desbetreffende bijgeleverde handschoen. afb. 1

OPMERKING over de brandstof. MICRON is ontworpen en geprogrammeerd voor de verbran- ding van houtpellets met een doorsnede van ongeveer 6 mm. Pellet is een brandstof in de vorm van kleine cilinders, verkre- gen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen. Houtpellets worden verkocht in zakken van 15 kg. Om de werking van de kachel NIET in gevaar te brengen, is het noodzakelijk dat u er GEEN andere middelen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt. EDILKAMIN heeft de producten zodanig ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschap- pen: doorsnede: 6 mm max. lengte: 40 mm max. vochtigheid: 8 % calorisch rendement: ten minste 4300 kcal/kg Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de kachel, net zoals de ijking die de dealer uitvoert op het moment van de eerste ontsteking. Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement, storingen in de werking, blok- keringen wegens verstoppingen, bevuild glas, onverbrande pelletkorrels, enz. Een eenvoudige analyse van de pelletkorrels kan visueel wor- den uitgevoerd: Goede kwaliteit: glad, regelmatige lengte, niet erg stoffi g. Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffi g, zeer variabele lengtes en aanwezigheid van vreemde materialen.- 148 - NEDERLANDS GEBRUIKSAANWIJZING SYNOPTISCH PANEEL toets om de gewenste omgevingstemperatuur in te stellen of om het menu te betreden (set omg. temp.) toets om de brandkracht van de kachel in te stellen (set brandkracht) toets voor het in- en uitschakelen of het bevestigen/ verlaten van een menu geeft aan dat de chronothermostaat geprogrammeerd is voor automatische ontstekingen op bepaalde momenten geeft een alarmtoestand weer geeft aan dat de reductiemotor werkt geeft aan dat de ventilator werkt geeft aan dat de kaars werkt WERKING De kachel kan op twee verschillende manieren werken: - HANDMATIG: In de HANDMATIGE modus stelt u de brandkracht in waar- mee u de kachel wilt laten werken, onafhankelijk van de tem- peratuur in de ruimte waarin de kachel geïnstalleerd is. Om de HANDMATIGE modus te selecteren, druk op de toets (de led gaat branden). Door op de toets te drukken kunt u de temperatuur verho- gen totdat op het display de aanduiding ‘MAN’ (meer dan 40°) verschijnt. - AUTOMATISCH In de AUTOMATISCHE modus kunt u de doeltemperatuur instellen die u wilt bereiken in de ruimte waar de kachel geïn- stalleerd is. Wanneer de kachel de gewenste omgevingstemperatuur heeft bereikt (SET OMGEVINGSTEMPERATUUR), schakelt hij automatisch over op brandkracht 1. Om de set omgevingstemperatuur in te stellen, druk op , (de led gaat branden). De werkingstemperatuur op dat moment wordt weergegeven. Met behulp van de toets of de toets kunt u de tempe- ratuur wijzigen om de gewenste temperatuur te bereiken. De ventilatie staat altijd in verband met de brandkracht. Zij kan dus niet gewijzigd worden.

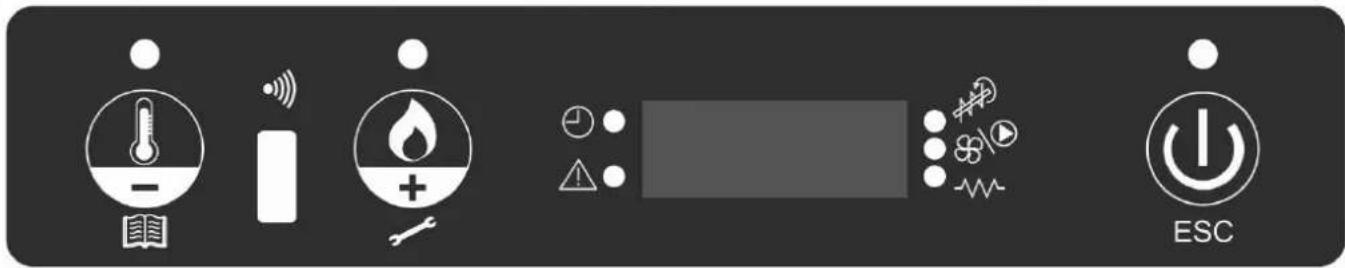

BESCHRIJVING VAN DE MENU'S

  • Om toegang te krijgen tot het menu, houd de toets 2 seconden ingedrukt (de led dooft). Wanneer u op de toets of de toets drukt, verschijnt het volgende menu:
  • Om het gewenste menu te bevestigen, druk op de toets .
  • Om terug te keren naar het vorige menu, houd de toets 3 seconden ingedrukt.
  • Om het menu te sluiten, houd de toets 6 seconden inge- drukt. ONTSTEKING/UITDOVING Om de kachel aan of uit te schakelen, houd de toets 3 seconden ingedrukt. Led aan kachel in werking Knipperende led kachel in uitdovingsfase of alarm Led uit kachel gedoofd

(VERSCHIJNT NIET op de display voor dit model)

Soort pellets (dealer)

Uitgang- 149 - NEDERLANDS GEBRUIKSAANWIJZING AFSTELLEN VENTILATIE Met deze functie kan de ventilatiesnelheid worden beheerd. Het is mogelijk om de AUTOMATISCHE modus in te stellen, waarmee automatisch de ventilatiesnelheid op basis van het vermo- gen van de kachel wordt geregeld of u kunt de ventilatiesnelheid instellen op basis van de hoeveelheid warme lucht of de stilte van het gewenste product. Om de functie te activeren, drukt u 2 seconden op de toets f, druk op de toets totdat op het display de melding “M3 Re- gelen vent. 1” wordt getoond. Druk op de toets en stel de gewenste ventilatie snelheid in met behulp van de toetsen en . Om de keuze te bevestigen, drukt u op de toets . DE VULSCHROEF VULLEN (alleen wanneer er zich helemaal geen pellets meer in de tank bevinden) Om de vulschroef te vullen, dient u het MENU te openen, de toets gedurende 2 seconden ingedrukt houden, op de toets drukken totdat op het display de aanduiding “M5 eerste lading” verschijnt. Druk op de toets om te bevestigen en druk vervolgens op de toets om de functie te activeren. Deze operatie mag alleen uitgevoerd worden wanneer de kachel gedoofd is en volledig afgekoeld is. Opmerking: tijdens deze fase blijft de rookverwijderen ingeschakeld. STAND-BY-FUNCTIE Deze functie, die automatisch beheerd wordt, staat toe de kachel te doven wanneer de gewenste omgevingstemperatuur met 0,5 °C overschreden wordt, na een vooraf ingestelde tijd van 10 minuten (deze waarde kan gewijzigd worden door de dealer op het moment van de installatie). Op het display verschijnt de aanduiding “GO STBY” met het aantal resterende minuten voordat de kachel uitdooft. Deze functie is voorzien in de ‘AUTOMATISCHE’ werking en wanneer er een externe thermostaat geïnstalleerd is. Wanneer de omgevingstemperatuur 2°C onder de ingestelde drempelwaarde daalt, wordt de kachel opnieuw ingeschakeld (deze waarde kan gewijzigd worden door de dealer op het moment van de installatie). Om de functie te activeren, houd gedurende 3 seconden de toets ingedrukt. Op het display verschijnt de aanduiding “M1 klok instellen”. Druk op de toets totdat de aanduiding “M4 stand-by” op het display verschijnt. Druk op de toets om te bevestigen. Druk op de toets om “ON” te selecteren. Druk op de toets om te bevestigen. Om het menu “M4 stand-by” te verlaten, houd de toets gedurende 6 seconden ingedrukt.

DE KLOK EN DE DATUM INSTELLEN

Houd gedurende 2 seconden de toets ingedrukt. Op het display verschijnt de aanduiding “M1 klok instellen”. Druk op de toets om te bevestigen. Achtereenvolgens verschijnen de volgende gegevens: dag van de week, uur, minuten, dag, maand, jaar. Zij kunnen gewijzigd worden door op de toets of de toets te drukken. Druk op de toets om te bevestigen. Om het menu “M1 klok instellen” te verlaten, houd de toets gedurende 6 seconden ingedrukt. EXTERNE THERMOSTAAT De externe thermostaat dient met het blauwe kabeltje (code 640560, optioneel) aangesloten te worden op de seriële poort op de achterwand van de kachel. Het contact dient schoon en normaal geopend te zijn (bv. in geval van een omgevingsthermostaat): - Geopend contact = de omgevingstemperatuur is bereikt - Gesloten contact = de omgevingstemperatuur is niet bereikt Om de modus ‘T-E’ (externe thermostaat) te selecteren, druk op de toets (de led gaat branden). Door op de toets te druk- ken kunt u de temperatuur verhogen totdat op het display de aanduiding ‘T-E’ (externe thermostaat) (minder dan 6°) verschijnt. Opmerking: Wanneer de kachel uitgeschakeld is, kan de externe thermostaat de kachel in geen geval aan- of uitschakelen. Wan- neer u de kachel wilt uitschakelen of inschakelen buiten de uren van de chrono of de ingestelde uren van de ‘T-E’ (externe thermostaat), dient u altijd de toets te gebruiken.- 150 - NEDERLANDS start1 06:00 stop1 08:00 start2 07:00 stop2 10:00 start3 14:00 stop3 17:00 start4 19:00 stop3 22:00 maandag on dinsdag on woensdag off donderdag on vrijdag on zaterdag off zondag off maandag off dinsdag off woensdag on donderdag off vrijdag off zaterdag off zondag off maandag on dinsdag on woensdag off donderdag off vrijdag off zaterdag on zondag on maandag on dinsdag on woensdag on donderdag on vrijdag on zaterdag on zondag on

CHRONOTHERMOSTAAT VOOR DE DAGELIJKSE/WEKELIJKSE PROGRAMMERING

Er zijn drie programmeringsmodi voorzien (dagelijks, wekelijks, weekend). Elke modus is onafhankelijk, waardoor er talloze combinaties mogelijk zijn, afhankelijk van uw eisen (de uren kunnen geregeld worden met 10 minuten). Houd de toets gedurende 2 seconden ingedrukt. Op het display verschijnt de aanduiding “M1 klok instellen” (de led dooft). Druk op de toets totdat de aanduiding “M4 chrono instellen” op het display verschijnt. Druk op de toets om te bevestigen. Om de 3 programmeringsmodi (dagelijks, wekelijks, weekend) weer te geven, druk op de toets of op de toets , druk op de toets om te bevestigen. Doorloop het volgende menu (standaard ingesteld op OFF): - M2-1: chronothermostaat activeren - M2-2: dag progr - M2-3: week progr - M2-4: weekend progr - M2-5: verlaten Kies het gewenste menu en bevestig door op de toets te drukken. Om de ontsteking en het uitdoven van de kachel en de uurvariaties in te stellen, druk op de toets of op de toets . Druk op de toets om te bevestigen. Om de programmeringsmodus te verlaten, houd de toets gedurende 6 seconden ingedrukt. Dagelijkse programmering: Mogelijkheid tot 2 ontstekingen/uitdovingen per dag die elke dag van de week herhaald worden: Voorbeeld: start1 10:00 stop1 12:00 start2 18:00 stop2 22:00 Wekelijkse programmering: mogelijkheid tot 4 ontstekingen/uitdoven per dag, waarbij u de dagen van de week kunt kiezen, bijvoorbeeld: Programmering weekend: mogelijkheid tot 2 ontstekingen/uitdoven tijdens het weekend: Voorbeeld: start1 week-end 07:00 stop1 week-end 11:30 Voorbeeld: start2 week-end 14:20 stop2 week-end 23:50 GEBRUIKSAANWIJZING- 151 - NEDERLANDS ONDERHOUD

Koppel altijd de stekker los van het elektriciteitsnet vooraleer u enig onderhoud uitvoert. Een regelmatig onderhoud is de basis van een goede werking van de kachel. DOOR EEN GEBREKKIG ONDERHOUD kan de kachel niet goed werken. Eventuele problemen die veroorzaakt worden door een gebrekkig onderhoud zorgen ervoor dat de garantie te vervallen komt. OM EENVOUDIGE TOEGANG TE KRIJGEN TOT ALLE ELEKTRO-MECHANISCHE ONDERDELEN VOLSTAAT HET DE KERAMIEKE MANTEL AAN DE LINKERVOORKANT OMHOOG TE SCHUIVEN NADAT U HET BO- VENPANEEL HEEFT VERWIJDERD (zie pag. 146). DAGELIJKS ONDERHOUD De volgende handelingen moeten uitgevoerd worden wanneer de kachel uitgedoofd, koud en losgekoppeld van het elektri- citeitsnet is.

  • Moet uitgevoerd worden met behulp van een aszuiger (zie opties op pag. 154).
  • De volledige procedure duurt slechts enkele minuten.

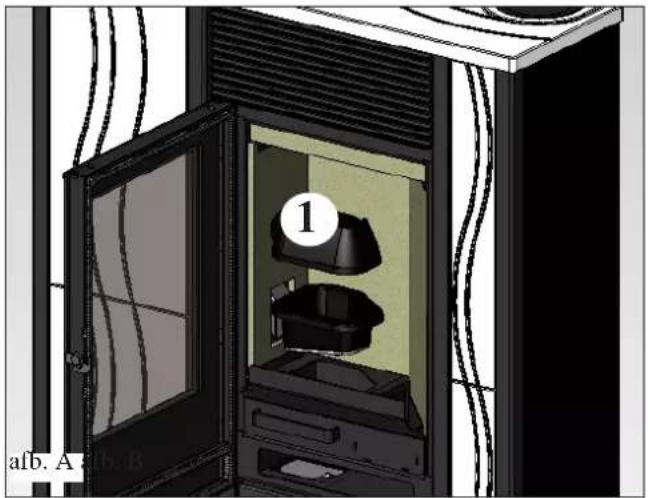

  • Open de deur, haal de vuurhaard eruit (1 - afb. A) en gooi de resten in de aslade (2 - afb. B).
  • GOOI DE RESTEN NIET IN DE PELLETTANK.
  • Haal de aslade eruit en ledig ze (2 - afb. B) in een niet ontvlambare bak (de assen kunnen delen bevatten die nog warm zijn en/of sintels).
  • Maak de binnenkant van de haard, de vuurplaat en de ruimte rondom de haard waar de assen vallen schoon met een aszuiger.
  • Verwijder de vuurhaard (1 - afb. A) en schuur hem met het bijgeleverde borsteltje. Maak de eventueel verstopte gaten schoon.
  • Maak de vuurhaard schoon met de aszuiger, alsook, indien nodig, de randen van de vuurhaard en de basis.
  • Reinig, indien nodig. het glas (als het koud is). Zuig nooit warme assen op. Dit heeft nadelige gevolgen voor de stofzuiger en verhoogt het risico op brand in de woning. WEKELIJKS ONDERHOUD

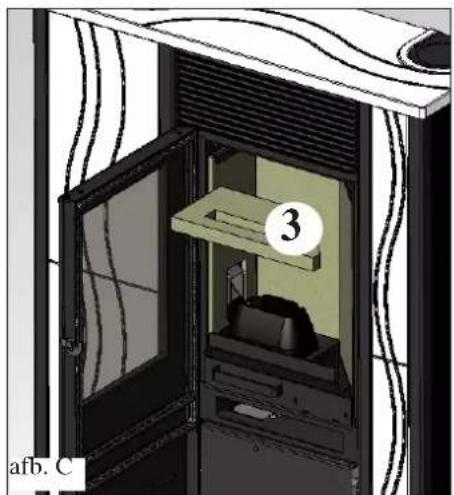

  • Haal de bovenkant eraf (3 - afb. C) en gooi de resten in de aslade (2 - afb. B).
  • Maak de pellettank leef en maak de bodem schoon met de stofzuiger.
  • Maak de verbrandingskamer en de onderliggende ruimte schoon (4 - afb. D).
  • Maak het inspectiegat schoon op de gebogen rookgasafvoer (5 - afb. E). afb. E

SEIZOENSGEBONDEN ONDERHOUD (bestemd voor de dealer) Dit bestaat uit:

  • Volledige interne en externe reiniging
  • Grondige reiniging van de buizen in het rooster van de warme-luchtuitgang van de kachel
  • Grondige reiniging en het verwijderen van de afzettingen van de vuurhaard en de desbetreffende ruimte
  • Reiniging van de ventilatoren/extractoren, mechanische controle van de speling en de bevestigen
  • Reiniging van het rookgaskanaal (vervanging van de afsluiting van de rookgasafvoer)
  • Reiniging van de rookgasleiding
  • Reiniging van de ruimte waar zich de ventilator voor de rookgasafvoer bevindt, reiniging van de drukschakelaar, controle van het thermokoppel
  • Reiniging, inspectie en verwijderen van de aanslag in de ruimte waar zich de ontstekingsweerstand bevindt, eventuele vervan- ging van de weerstand
  • Reiniging/controle van het synoptische paneel
  • Visuele inspectie van de elektriciteitskabels, de aansluitingen en de voedingskabel
  • Reiniging van de pellettank en controle speling van het geheel vulschroef-reductiemotor
  • Vervanging van de afsluiting van de deur
  • Functionele test, vullen van de vulschroef, ontsteking, werking gedurende 10 minuten en uitdoven Wanneer de kachel intens gebruikt wordt, is het raadzaam het rookgaskanaal om de 3 maanden te reinigen. LET OP !!! Wanneer na de normale reiniging de bovenkant van de vuurhaard (A) (afb. 1) en de onderkant van de vuurhaard (B) (afb.

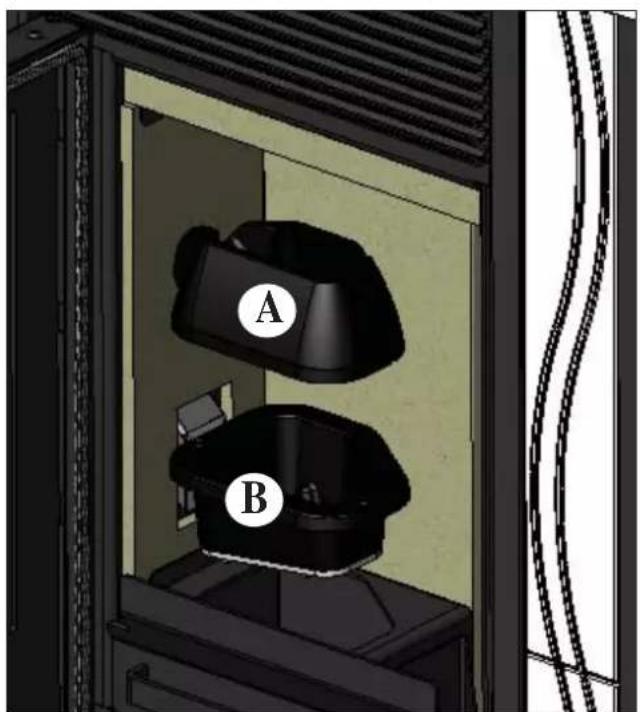

1) NIET CORRECT geplaatst worden, dan kan dit de werking van de kachel negatief beïnvloeden.

Controleer dus voor de ontsteking van de kachel of de delen van de vuurhaard correct geplaatst zijn (afb. 2) zonder de aanwezigheid van assen of onverbrande pelletkorrels op de contactperimeter. Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.- 153 - NEDERLANDS

ADVIES VOOR MOGELIJKE PROBLEMEN

In geval van problemen, wordt de kachel automatisch uitgeschakeld, waarbij de uitdovingsprocedure uitgevoerd wordt. Op het dis- play verschijnt er een aanduiding met betrekking tot de reden van de uitdoving (zie hieronder voor de verschillende aanduidingen). Koppel nooit de stekker los tijdens de uitdovingsfase wanneer deze het gevolg is van een blokkering. Wanneer er een blokkering is opgetreden, dan dient de uitschakelingsprocedure plaats te vinden (15 minuten met akoestisch signaal). Druk vervolgens op de toets . Ontsteek de kachel niet opnieuw voordat u de oorzaak van de blokkering heeft geverifi eerd en de vuurhaard heeft SCHOONGEMAAKT/LEEGGEMAAKT. AANDUIDINGEN VAN EVENTUELE OORZAKEN VAN BLOKKERINGEN, AANWIJZINGEN EN OPLOSSINGEN: AL1 black out (dit is geen defect van de kachel) (wanneer er een stroomonderbreking plaatsvindt die langer dan 5 seconden duurt) De kachel is voorzien van een ‘black out’-functie. Wanneer er een stroomonderbreking plaatsvindt die minder dan 5 seconden duurt, dan wordt de kachel opnieuw aangestoken en keert hij terug naar de functie die voorafging aan de uitdoving. Wanneer de stroomonderbreking langer duurt, schakelt de kachel over op ‘black out’ en de afkoelingsfase. Hier volgt een lijst van de verschillende mogelijkheden: AL2 defecte rookmeter (wanneer de kachel de sonde meter niet langer leest)

  • Temperatuur rookgas buiten het meetbereik AL3 hot rookgassen (wanneer de temperatuur van de rookgassen de veiligheidstemperatuur overschreidt)
  • Verstopte schoorsteen
  • Foutieve installatie
  • Hoge pelletlading, controleer de pelletregeling (dealer) OPMERKING: de aanduiding ‘hot rookgassen’ verschijnt wanneer de eerste alarmdrempel van 250° overschreden wordt. De kachel wordt gemoduleerd. Alleen wanneer er een temperatuur van 270° bereikt wordt, schakelt de kachel over op de alarmsta- tus en wordt hij uitgeschakeld. AL4 zuiger defect (wanneer de rookgasmotor defect is)
  • Geblokkeerde rookgasmotor
  • Interventie thermostaat rookgasmotor AL5 geen ontsteking (wanneer de temperatuur van de rookgassen tijdens de ontstekingsfase het minimumniveau niet overschrijdt)
  • Waarschijnlijk defecte kaars
  • Vuile vuurhaard of te veel pellets
  • De tank bevat geen pellets meer
  • Controleer de veiligheidsthermostaat van de pellets (automatische blokkeringsopheffi ng)
  • Verstopte schoorsteen AL6 geen pellet (wanneer er geen pellets meer zijn)
  • De pellettank is leeg
  • Defecte reductiemotor
  • Verstopte leiding/vulschroef
  • Lage pelletlading, controleer de pelletregeling AL7 thermische veiligheid (wanneer de veiligheidsthermostaat, die in contact staat met de tank, ingeschakeld wordt omwille van een te hoge temperatuur in de pellettank)
  • Te grote lading pellet AL8 geen depressie (wanneer er onvoldoende trek is in de koude-luchtzuigingsleiding)
  • Verstopte leiding koude lucht
  • Defecte drukschakelaar
  • Verstopte siliconenleiding Staat kachel voor de black out Duur onderbreking minder dan 10” Duur onderbreking meer dan 10” OFF OFF OFFVOORLADEN BLACK OUT BLACK OUTONTSTEKING BLACK OUT BLACK OUTSTART START STAND-BY, DAN NIEUW ONTSTEKINGWERKING WERKING STAND-BY, DAN NIEUW ONTSTEKINGEINDSCHOONMAAK EINDSCHOONMAAK EINDSCHOONMAAKSTAND-BY STAND-BY STAND-BYALARM ALARM ALARMALARMGEHEUGEN ALARMGEHEUGEN ALARMGEHEUGEN- 154 - NEDERLANDS CHECK LIST Te integreren met een complete bestudering van het technische blad Plaatsing en installatie
  • Inbedrijfstelling uitgevoerd door een erkende dealer die de garantie en de handleiding voor het onderhoud heeft afgeleverd
  • Ventilatie van de installatieruimte
  • Het rookgaskanaal/de schoorsteen wordt uitsluitend voor de ketel gebruikt
  • Het rookgaskanaal: heeft max. 2 bochten is horizontaal max. 2 meter lang
  • Schoorsteenpot buiten het bereik van het terugstroomgebied
  • De afvoerbuizen zijn gemaakt van passend materiaal (roestvrij staal wordt aangeraden)
  • In het geval van doorgang van brandbare materialen (bv. hout), zijn alle nodige voorzorgsmaatregelen genomen om brand te voorkomen Gebruik
  • De gebruikte houtpellets zijn van goede kwaliteit en zijn niet vochtig
  • De vuurhaard en de aslade zijn schoon en correct geplaatst
  • De deur is goed gesloten
