MICRON - κουζίνα EDILKAMIN - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σόμπα pellet
Μάρκα	Edilkamin
Μοντέλο	MICRON
Ονομαστική ισχύς	7 kW
Μειωμένη ισχύς	2,1 kW
Ονομαστική απόδοση	91 %
Καύσιμο	Πέλλετ ξύλου διάμετρος 6 mm
Χωρητικότητα δεξαμενής	15 kg
Αυτονομία ελάχ./μέγ.	8 / 24 ώρες
Κατανάλωση ελάχ./μέγ.	0,5 / 1,6 kg/h
Θερμαινόμενος όγκος	180 m³
Βάρος με συσκευασία	125 kg
Ηλεκτρική τροφοδοσία	230 Vac +/-10%, 50 Hz
Μέση απορροφώμενη ισχύς	120 W
Απορροφώμενη ισχύς κατά την ανάφλεξη	400 W
Διάμετρος καπναγωγού	80 mm (αρσενικό)
Διάμετρος εισαγωγής αέρα	40 mm (αρσενικό)
Ασφάλεια	Θερμοστοιχείο, διαφορικός πιεσοστάτης, θερμοστάτης ασφαλείας
Επικάλυψη	Κεραμικό (κρεμ λευκό, μπορντό, γκρι) ή λαμαρίνα
Τρόπος λειτουργίας	Χειροκίνητος, αυτόματος, χρονοθερμοστάτης
Καθημερινή συντήρηση	Καθαρισμός του χωνευτηρίου και άδειασμα του συρταριού στάχτης

Συχνές ερωτήσεις - MICRON EDILKAMIN

Τι είδους πέλλετ να χρησιμοποιήσω με τη σόμπα MICRON;

Χρησιμοποιήστε αποκλειστικά πέλλετ ξύλου διαμέτρου 6 mm, μέγιστο μήκος 40 mm, μέγιστη υγρασία 8 % και ελάχιστη θερμογόνο δύναμη 4300 kcal/kg. Ένα πέλλετ κακής ποιότητας μπορεί να λερώσει το τζάμι και να μειώσει την απόδοση.

Πώς ανάβω και σβήνω τη σόμπα;

Πατήστε το πλήκτρο ⏻ για 3 δευτερόλεπτα για άναμμα ή σβήσιμο. Η ενδεικτική LED δείχνει την κατάσταση: σταθερή φωτεινή για λειτουργία, αναβοσβήνει για σβήσιμο ή συναγερμό, σβηστή για διακοπή.

Τι κάνω σε περίπτωση συναγερμού AL1 'black out';

Ο συναγερμός 'black out' εμφανίζεται μετά από διακοπή ρεύματος μεγαλύτερη από 5 δευτερόλεπτα. Αφήστε τη σόμπα να κρυώσει (φάση αυτόματης κατάσβεσης). Μετά τη διακοπή, μπορείτε να την ανάψετε κανονικά. Δεν πρόκειται για βλάβη της σόμπας.

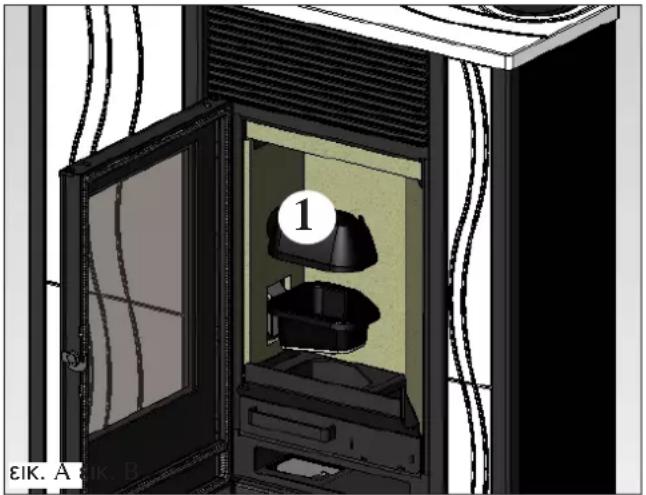

Πώς καθαρίζω καθημερινά το χωνευτήριο;

Σβήστε και αποσυνδέστε τη σόμπα κρύα. Ανοίξτε την πόρτα, αφαιρέστε το χωνευτήριο, αδειάστε τα υπολείμματα στο συρτάρι στάχτης. Ξύστε τις τρύπες με τη σπάτουλα που παρέχεται και απορροφήστε τη θήκη. Τοποθετήστε σωστά το πάνω και κάτω χωνευτήριο πριν ξανανάψετε.

Πόσο συχνά γίνεται η εποχιακή συντήρηση;

Η εποχιακή συντήρηση πρέπει να γίνεται από Κέντρο Τεχνικής Υποστήριξης (ΚΤΥ) Edilkamin τουλάχιστον μία φορά το χρόνο. Περιλαμβάνει πλήρη καθαρισμό του καπναγωγού, των εναλλακτών, των ανεμιστήρων και αντικατάσταση της φλάντζας της πόρτας.

Μπορώ να χρησιμοποιήσω ξύλο ή άλλα καύσιμα;

Όχι, χρησιμοποιήστε μόνο πέλλετ ξύλου. Η χρήση ξύλου, υγρών καυσίμων ή άλλων υλικών ακυρώνει την εγγύηση και μπορεί να προκαλέσει ζημιά στη σόμπα.

Πώς ρυθμίζω τη θερμοκρασία δωματίου σε αυτόματη λειτουργία;

Πατήστε το πλήκτρο (η LED ανάβει). Χρησιμοποιήστε τα πλήκτρα +/- για να ορίσετε την επιθυμητή θερμοκρασία. Η σόμπα ρυθμίζει αυτόματα την ισχύ για να διατηρήσει αυτή τη θερμοκρασία.

Τι σημαίνει ο συναγερμός AL5 'αποτυχία ανάφλεξης';

Αυτό δείχνει ότι η θερμοκρασία των καυσαερίων δεν έφτασε το ελάχιστο όριο κατά την ανάφλεξη. Πιθανές αιτίες: ελαττωματικό μπουζί, βρώμικο χωνευτήριο ή υπερβολική ποσότητα πέλλετ, άδειο πέλλετ, φραγμένος αγωγός. Καθαρίστε το χωνευτήριο και ελέγξτε το πέλλετ πριν ξαναπροσπαθήσετε.

Πώς προγραμματίζω τον χρονοθερμοστάτη;

Πατήστε το πλήκτρο για 2 δευτερόλεπτα για πρόσβαση στο μενού. Μεταβείτε στο 'M2 set crono'. Μπορείτε να προγραμματίσετε έως 4 αναφλέξεις/σβήσεις την ημέρα, με λειτουργίες ημερήσια, εβδομαδιαία ή Σαββατοκύριακο.

Ποιες είναι οι αποστάσεις ασφαλείας που πρέπει να τηρούνται;

Διατηρήστε απόσταση τουλάχιστον 20 cm από εύφλεκτα υλικά στα πλάγια και πίσω. Μπροστά από τη σόμπα, κανένα εύφλεκτο υλικό δεν πρέπει να βρίσκεται σε απόσταση μικρότερη από 80 cm. Ο καπναγωγός πρέπει να είναι θερμομονωμένος εάν διέρχεται από εύφλεκτα υλικά.

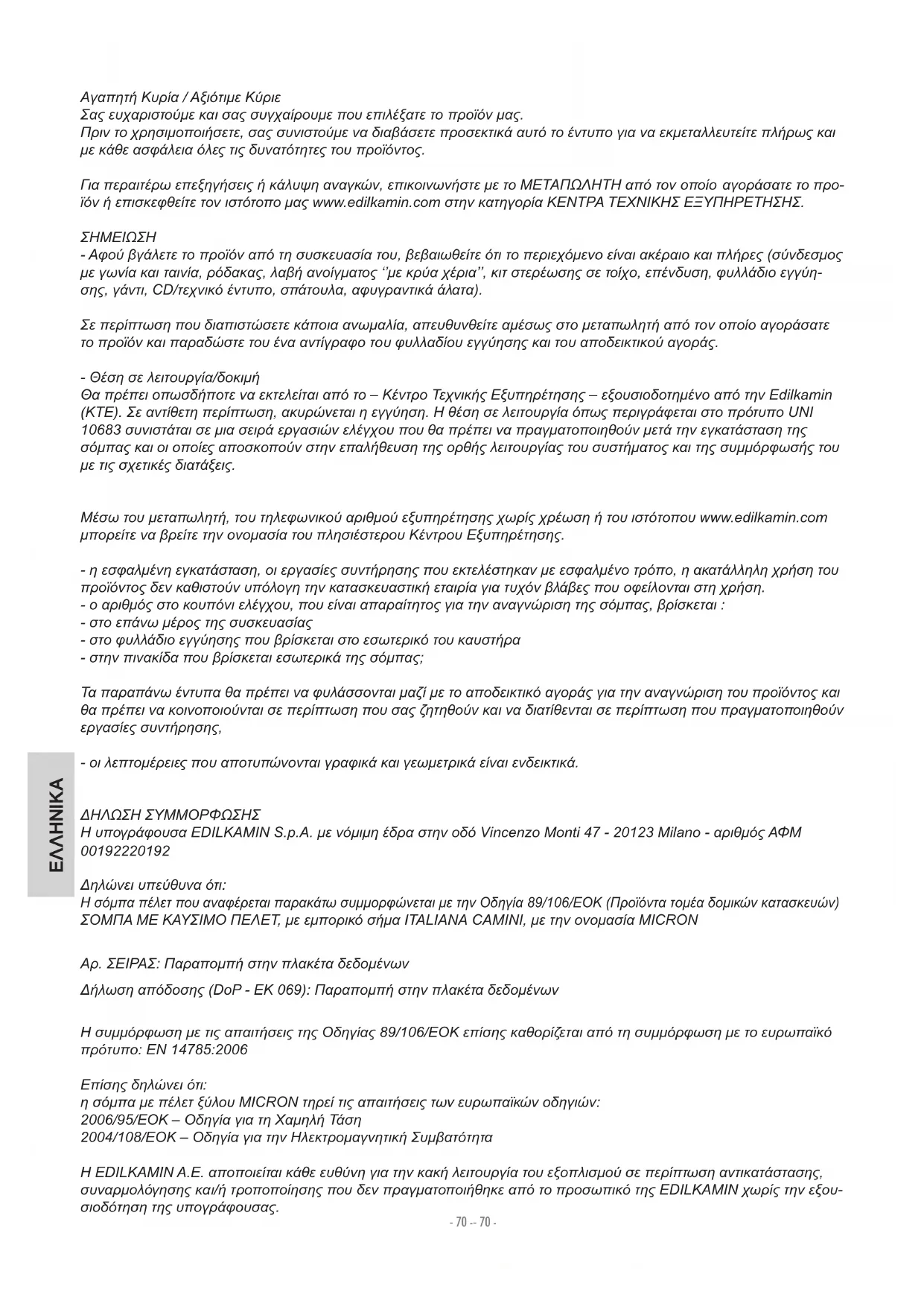

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MICRON EDILKAMIN

GR Εγκατάσταση, χρήση και συντήρηση

Αγαπητή Κυρία / Αξιότιμε Κύριε

Σας ευχαριστούμε και σας συγχαίρουμε που επιλέξατε το προϊόν μας.

Πριν το χρησιμοποιήσετε, σας συνιστούμε να διαβάσετε προσεκτικά αυτό το έντυπο για να εκμεταλλευτείτε πλήρως και με κάθε ασφάλεια όλες τις δυνατότητες του προϊόντος.

Για περαιτέρω επεξηγήσεις ή κάλυψη αναγκών, επικοινωνήστε με το ΜΕΤΑΠΩΛΗΤΗ από τον οποίο αγοράσατε το προϊόν ή επισκεφθείτε τον ιστότοπο μας www.edilkamin.com στην κατηγορία ΚΕΝΤΡΑ ΤΕΧΝΙΚΗΣ ΕΞΥΠΗΡΕΤΗΣΗΣ.

ΣΗΜΕΙΩΣΗ

- Αφού βγάλετε το προϊόν από τη συσκευασία του, βεβαιωθείτε ότι το περιεχόμενο είναι ακέραιο και πλήρες (σύνδεσμος με γωνία και ταινία, ρόδακας, λαβή ανοίγματος “με κρύα χέρια”, κιτ στερέωσης σε τοίχο, επένδυση, φυλλάδιο εγγύησης, γάντι, CD/τεχνικό έντυπο, σπάτουλα, αφυγραντικά άλατα).

Σε περίπτωση που διαπιστώσετε κάποια ανωμαλία, απευθυνθείτε αμέσως στο μεταπωλητή από τον οποίο αγοράσατε το προϊόν και παραδώστε του ένα αντίγραφο του φυλλαδίου εγγύησης και του αποδεικτικού αγοράς.

- Θέση σε λειτουργία/δοκιμή

Θα πρέπει οπωσδήποτε να εκτελείται από το – Κέντρο Τεχνικής Εξυπηρέτησης – εξουσιοδοτημένο από την Edilkamin (KTE). Σε αντίθετη περίπτωση, ακυρώνεται η εγγύηση. Η θέση σε λειτουργία όπως περιγράφεται στο πρότυπο UNI 10683 συνιστάται σε μια σειρά εργασιών ελέγχου που θα πρέπει να πραγματοποιηθούν μετά την εγκατάσταση της σόμπας και οι οποίες αποσκοπούν στην επαλήθευση της ορθής λειτουργίας του συστήματος και της συμμόρφωσής του με τις σχετικές διατάξεις.

Μέσω του μεταπωλητή, του τηλεφωνικού αριθμού εξυπηρέτησης χωρίς χρέωση ή του ιστότοπου www.edilkamin.com μπορείτε να βρείτε την ονομασία του πλησιέστερου Κέντρου Εξυπηρέτησης.

• η εσφαλμένη εγκατάσταση, οι εργασίες συντήρησης που εκτελέστηκαν με εσφαλμένο τρόπο, η ακατάλληλη χρήση του προϊόντος δεν καθιστούν υπόλογη την κατασκευαστική εταιρία για τυχόν βλάβες που οφείλονται στη χρήση.
• ο αριθμός στο κουπόνι ελέγχου, που είναι απαραίτητος για την αναγνώριση της σόμπας, βρίσκεται :
• στο επάνω μέρος της συσκευασίας
• στο φυλλάδιο εγγύησης που βρίσκεται στο εσωτερικό του καυστήρα
• στην πινακίδα που βρίσκεται εσωτερικά της σόμπας;

Τα παραπάνω έντυπα θα πρέπει να φυλάσσονται μαζί με το αποδεικτικό αγοράς για την αναγνώριση του προϊόντος και θα πρέπει να κοινοποιούνται σε περίπτωση που σας ζητηθούν και να διατίθενται σε περίπτωση που πραγματοποιηθούν εργασίες συντήρησης,

- οι λεπτομέρειες που αποτυπώνονται γραφικά και γεωμετρικά είναι ενδεικτικά.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

Η υπογράφουσα EDILKAMIN S.p.A. με νόμιμη έδρα στην οδό Vincenzo Monti 47 - 20123 Milano - αριθμός ΑΦΜ 00192220192

Δηλώνει υπεύθυνα ότι:

Η σόμπα πέλετ που αναφέρεται παρακάτω συμμορφώνεται με την Οδηγία 89/106/ΕΟΚ (Προϊόντα τομέα δομικών κατασκευών) ΣΟΜΠΑ ΜΕ ΚΑΥΣΙΜΟ ΠΕΛΕΤ, με εμπορικό σήμα ITALIANA CAMINI, με την ονομασία MICRON

Αρ. ΣΕΙΡΑΣ: Παραπομπή στην πλακέτα δεδομένων

Δήλωση απόδοσης (DoP - EK 069): Παραπομπή στην πλακέτα δεδομένων

Η συμμόρφωση με τις απαιτήσεις της Οδηγίας 89/106/ΕΟΚ επίσης καθορίζεται από τη συμμόρφωση με το ευρωπαϊκό πρότυπο: EN 14785:2006

Επίσης δηλώνει ότι:

η σόμπα με πέλετ ξύλου MICRON τηρεί τις απαιτήσεις των ευρωπαϊκών οδηγιών:

2006/95/ΕΟΚ – Οδηγία για τη Χαμηλή Τάση

2004/108/ΕΟΚ – Οδηγία για την Ηλεκτρομαγνητική Συμβατότητα

Η EDILKAMIN Α.Ε. αποποιείται κάθε ευθύνη για την κακή λειτουργία του εξοπλισμού σε περίπτωση αντικατάστασης, συναρμολόγησης και/ή τροποποίησης που δεν πραγματοποιήθηκε από το προσωπικό της EDILKAMIN χωρίς την εξουσιοδότηση της υπογράφουσας.

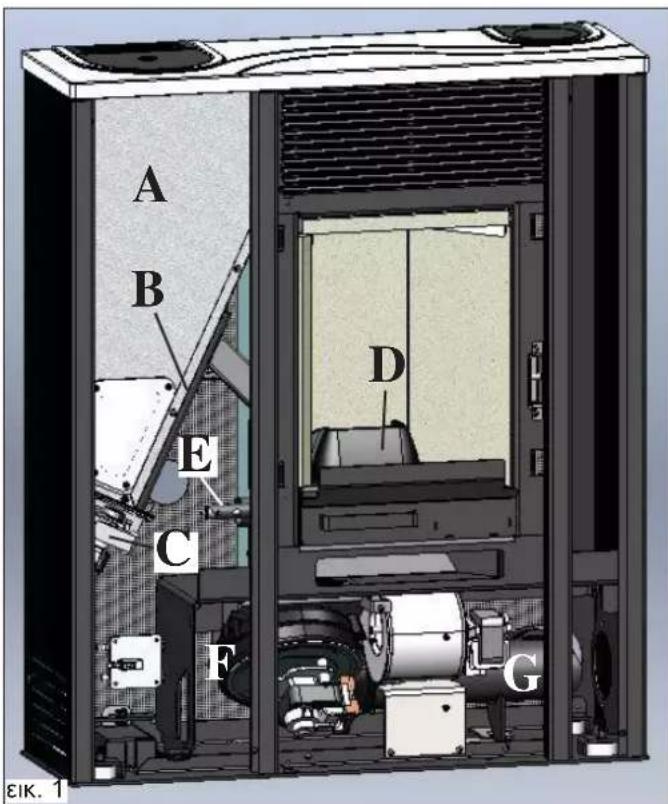

ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ

Η σόμπα MICRON έχει σχεδιαστεί για να παράγει θερμό αέρα, το καύσιμο που χρησιμοποιεί είναι πέλετ ξύλου και η διαχείριση της καύσης τους γίνεται ηλεκτρονικά. Στη συνέχεια παρατίθεται ο τρόπος λειτουργίας της (τα γράμματα αντιστοιχούν στην εικόνα 1).

Το καύσιμο (πέλετ) μεταφέρεται από τη δεξαμενή αποθήκευσης (Α) και, με τη βοήθεια ενός κοχλία (Β) που τίθεται σε κίνηση από ένα μοτέρ με μειωτήρα στροφών (C), μεταφέρεται στο χωνευτήριο καύσης (D).

Το πέλετ ανάβει από το θερμό αέρα που παράγει η ηλεκτρική αντίσταση (Ε) και ο οποίος αναρροφάται στο χωνευτήριο με τη βοήθεια ενός βεντιλατέρ/ συστήματος απαγωγής καπναερίων (F).

Τα καπναέρια που παράγει η καύση αναρροφώνται από τον καυστήρα μέσω του ίδιου βεντιλατέρ (F), και απάγονται από το στόμιο (G), το οποίο μπορεί να συνδεθεί με ρακόρ στο πίσω μέρος, στη δεξιά πλευρά ή αριστερά και στο επάνω μέρος της σόμπας (βλέπε σελ. 76).

Ο καυστήρας, που έχει επενδυθεί με βερμικουλίτη, κλείνει μπροστά με πόρτα από κεραμικό γυαλί (για να την ανοίξετε, χρησιμοποιήστε τη λαβή “με κρύα χέρια”).

Η ποσότητα καυσίμου, η απαγωγή των καπναερίων, η τροφοδοσία με αέρα καύσης ρυθμίζονται από την ηλεκτρονική κάρτα που περιέχει το λογισμικό πρόγραμμα, ώστε η καύση να έχει υψηλή απόδοση και χαμηλό ποσοστό εκπομπών.

Η σόμπα διαθέτει μια σειριακή πρίζα για να συνδέεται με το έξτρα καλώδιο (κωδ. 640560) με μηχανισμό για το άναμμα από απόσταση (χρονοθερμοστάτες, κλπ.).

Η εξωτερική κεραμική επένδυση διατίθεται σε τρεις απο- χρώσεις: κρεμ, μπορντό και γκρίζα.

A B D E C F G εικ. 1

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Ο θερμός αέρας αναδίδεται στο χώρο όπου έχει εγκατασταθεί ο εξοπλισμός μέσω ενός αεραγωγού στο επάνω μέρος της πρόσοψης. Ο ίδιος χώρος θερμαίνεται και από το στόμιο του καυστήρα.

• Ο μόνος κίνδυνος που μπορεί να προκύψει από τη χρήση της σόμπας οφείλεται στη μη τήρηση των κανονισμών εγκατάστασης ή σε τυχόν άμεση επαφή με τα ηλεκτρολογικά στοιχεία υπό τάση (εσωτερικά) ή σε τυχόν επαφή με τη φωτιά και τα θερμά μέρη (τζάμι, αγωγοί, έξοδος θερμού αέρα) ή στην εισαγωγή ξένων σωμάτων στο εσωτερικό της εγκατάστασης.

- Σε περίπτωση μη λειτουργίας των εξαρτημάτων, η σόμπα διαθέτει μηχανισμούς ασφαλείας που εγγυώνται το οβήσιμό της, που θα πρέτει να συμβεί απρόσκοπτα χωρίς δική σας παρέμβαση.

• Για να λειτουργεί κανονικά, η σόμπα θα πρέπει να εγκατασταθεί σύμφωνα με τις οδηγίες που παραθέτει το παρόν έντυπο ενώ κατά τη λειτουργία της δεν θα πρέπει να ανοίγεται η πόρτα: πράγματι, η καύση γίνεται με αυτόματο τρόπο και δεν χρειάζεται καμία παρέμβαση εκ μέρους σας.

• Να χρησιμοποιείτε ως καύσιμο μόνο πέλετ ξύλου διαμ. 6 χιλ.

- Σε καμία περίπτωση δεν θα πρέπει να εισάγονται ξένα σώμα- τα στον καυστήρα ή στη δεξαμενή.

• Για τον καθαρισμό του καπναγωγού (αγωγός που συνδέει το άνοιγμα εξόδου των καπναερίων με την καπνοδόχο) δεν θα πρέτει να χρησιμοποιούνται εύφλεκτα προϊόντα.

• Τα μέρη του καυστήρα και της δεξαμενής θα πρέπει να αναρροφώνται μόνο ΕΝ ΨΥΧΡΩ.

• Το τζάμι θα πρέπει να καθαρίζεται ΕΝ ΨΥΧΡΩ με ένα πανί βρεγμένο με το κατάλληλο προϊόν.

• Μην καθαρίζετε εν θερμώ.

- Βεβαιωθείτε ότι η τοποθέτηση και το άναμμα της σόμπας θα γίνει από το εξουσιοδοτημένο ΚΤΕ (κέντρο τεχνικής εξυπηρέτησης) της Edilkamin σύμφωνα με τις οδηγίες του παρόντος εντύπου, απαραίτητοι όροι για την ενεργοποίηση της εγγύησης.

- Κατά τη λειτουργία της σόμπας, οι σωλήνες απαγωγής καπναερίων και η πόρτα φθάνουν σε υψηλές θερμοκρασίες (μην αγγίζετε τίπτοτα χωρίς να φοράτε το ειδικό γάντι).

- Μην αφήνετε αντικείμενα που δεν είναι ανθεκτικά στη θερμότητα πολύ κοντά στη σόμπα.

- Μην χρησιμοποιείτε ΠΟΤΕ υγρά καύσιμα για να ανάψετε τη σόμπα ή για να δυναμώσετε τη φωτιά.

- Μην φράζετε τα ανοίγματα για τον αερισμό στο χώρο όπου έχει τοποθετηθεί η σόμπα, ούτε τις εισόδους αέρα στην ίδια τη σόμπα.

- Μην βρέχετε τη σόμπα, μην πλησιάζετε στα ηλεκτρολογικά μέρη με βρεγμένα χέρια.

- Μην τοποθετείτε συστολές στους σωλήνες απαγωγής των καπναερίων.

- Η σόμπα πρέπει να τοποθετηθεί σε χώρους κατάλληλους για την πρόληψη του πυρός και οι οποίοι εξυπηρετούνται από όλα τα σχετικά συστήματα (τροφοδοσία και απαγωγή) που απαιτεί ο εξοπλισμός για μια σωστή και ασφαλή λειτουργία.

Εφόσον χρειαστεί, καθαρίστε τις παρακάμψεις καπναε- ρίων από πυρότουβλα αφού προηγουμένως βγάλετε τον καυστήρα από Vermiculite καθώς και τους αντίστοιχους σφιγκτήρες.

- Σε περίπτωση που αποτύχετε να ανάψετε τη σόμπα, MHN επιχειρήσετε να την ζανανάψετε προτού αδειάσετε το χωνευτήριο.

• ΠΡΟΣΟΧΗ: ΤΟ ΠΕΛΕΤ ΠΟΥ ΑΦΑΙΡΕΙΤΑΙ ΑΠΟ ΤΟ ΧΩΝΕΥΤΗΡΙΟ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΤΟΠΟΘΕΤΕΙΤΑΙ ΜΕΣΑ ΣΤΗ ΔΕΞΑΜΕΝΗ.

ΔΙΑΣΤΑΣΕΙΣ

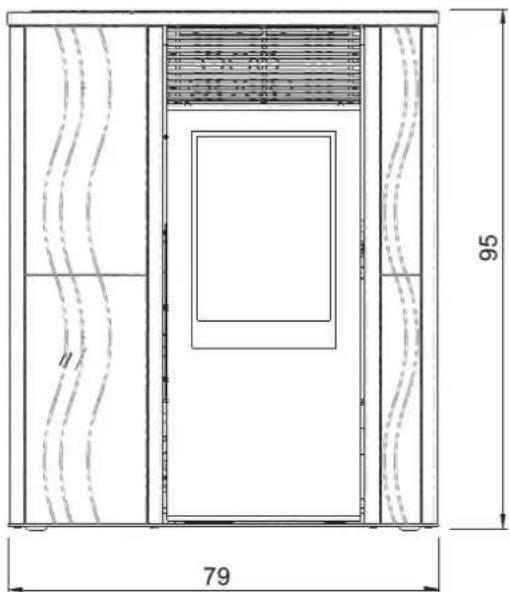

ΜΠΡΟΣΤΙΝΟ ΜΕΡΟΣ

95 79

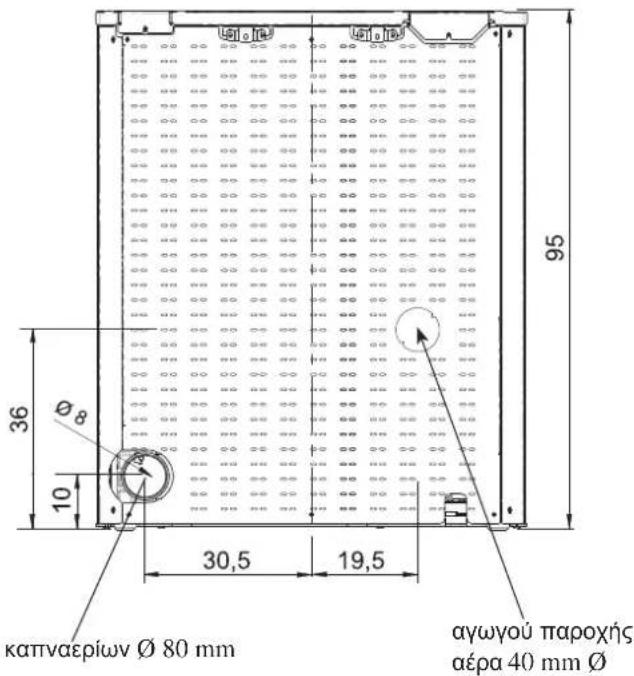

ΠΙΣΩ ΜΕΡΟΣ

36 Ø8 10 30,5 19,5 95 Καπναερίων Ø 80 mm αγωγού παροχής αέρα 40 mm Ø

ΕΛΛΗΝΙΚΑ
ΠΛΑΪΝΟ ΜΕΡΟΣ
δικαίωμα αριστερά

6 10

95 31

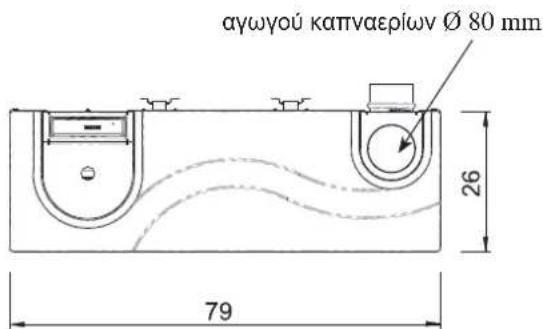

ΣΧΕΔΙΟ

aywyou kattvaepiow Ø 80 mm 26 79

αγωγού καπναερίων ∅ 80 mm

ΗΛΕΚΤΡΟΝΙΚΕΣ ΣΥΣΚΕΥΕΣ

ΣΕΙΡΙΑΚΗ ΘΥΡΑ

Στη σειριακή έξοδο RS232 με το αντίστοιχο καλωδιάκι (κωδ. 640560) μπορείτε να ζητήσετε από το ΚΤΕ (Κέντρο τεχνικής εξυπηρέτησης) να εγκαταστήσει ένα επιπλέον καλώδιο για τον έλεγχο της διαδικασίας ανάμματος και σβησίματος, π.χ. ένα θερμοστάτη περιβάλλοντος.

Η σειριακή θύρα βρίσκεται εσωτερικά της σόμπας στην αριστερή πλευρά.

ΡΥΘΜΙΣΤΙΚΟΣ ΣΥΣΣΩΡΕΥΤΗΣ

Στην ηλεκτρονική κάρτα υπάρχει ένας ρυθμιστικός συσσωρευτής (τύπου CR 2032 των 3 Volt).

Σε περίπτωση κακής λειτουργίας του, δεν θεωρείται ελάττωμα του προϊόντος αλλά οφείλεται στη φυσιολογική φθορά του. Για περισσότερες πληροφορίες, επικοινωνήστε με το ΚΤΕ (κέντρο τεχνικής εξυπηρέτησης) που άναψε τη σόμπα την πρώτη φορά.

ΜΗΧΑΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ

• ΘΕΡΜΟΣΤΟΙΧΕΙΟ:

βρίσκεται στο σύστημα απαγωγής των καπναερίων και ανιχνεύει τη θερμοκρασία του.

Ανάλογα με τις παραμέτρους που έχουν οριστεί, ελέγξτε τις φάσεις ανάμματος, λειτουργίας και σβησίματος της σόμπας.

• ΠΡΕΣΟΣΤΑΤΗΣ Ή ΔΙΑΦΟΡΙΚΟ:

Βρίσκεται στην περιοχή αναρρόφησης των καπναερίων, παρεμβαίνει σε περίπτωση που ανιχνεύσει προβλήματα υποπίεσης στο κύκλωμα των καπναερίων (π.χ.: η καπνοδόχος έχει φράξει).

• ΘΕΡΜΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ:

Παρεμβαίνει σε περίπτωση που η θερμοκρασία στο εσωτερικό της σόμπας είναι πολύ υψηλή. Εμποδίζει τη φόρτωση πέλετ και συνεπώς προκαλεί το σβήσιμο της σόμπας.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΘΕΡΜΟΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Ονομαστική ισχύς	7	k
Απόδοση ονομαστικής ισχύος	91	%
Εκπομπή CO (13% O_2 ) ονομαστική ισχύς 0,013 %
Μάζα καπναερίων ονομαστική ισχύς	4,8	g/s
Μειωμένη ισχύς	2,1
Απόδοση μειωμένης ισχύος	93	%
Εκπομπή CO (13% O_2 ) μειωμένη ισχύς 0,025 %
Μάζα καπναερίων μειωμένη ισχύς	2,6	g/s
Μέγιστη υπέρβαση θερμοκρασίας καπναερίων	140	°C
Ελάχιστος ελκυσμός 12 / 5 Pa
Ελάχ/μέγ αυτονομία	8 / 24	ώρες
Ελάχ/μεγ κατανάλωση καυσίμου	0,5 / 1,6	κιλά/ώρα
Χωρητικότητα δεξαμενής	15	κιλά
Θερμαινόμενος όγκος *	180 m3
Βάρος μαζί με τη συσκευασία	125	κιλά
Διάμετρος αγωγού καπναερίων (αρσενικό)	80	χιλ
Διάμετρος αγωγού παροχής αέρα (αρσενικό)	40	χιλ

* Ο θερμαινόμενος όγκος υπολογίζεται βάσει της μόνωσης της οικίας σύμφωνα με το Ν. 10/91 και τις ακόλουθες τροποποιήσεις και βάσει των απαιτήσεων σε θερμότητα 33 Kcal/m³.
* Είναι σημαντικό να συνυπολογίζετε και τη θέση της σόμπας εντός του χώρου που επιθυμείτε να θερμάνετε.

ΣΗΜΕΙΩΣΗ

1) λάβετε υπόψη ότι εξωτερικές συσκευές ενδέχεται να προκαλέσουν παρεμβολές στη λειτουργία της ηλεκτρονικής κάρτας.
2) προσοχή: τυχόν εργασίες σε εξαρτήματα που βρίσκονται υπό τάση, εργασίες συντήρησης και/ή επαλήθευσης πρέπει να πραγματοποιούνται από εξειδικευμένο προσωπικό.

(Πριν προχωρήσετε σε τυχόν εργασίες συντήρησης, αποσυνδέστε το προϊόν από την πρίζα του δικτύου παροχής ηλεκτρικού ρεύματος)

ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τροφοδοσία	230Vac +/- 10% 50 Hz
Μέση απορροφούμενη ισχύς	12w0	W
Απορροφούμενη ισχύς κατά το άναμμα	400	W
Προστασία στην ηλεκτρονική κάρτα *	Ασφάλεια F4 AL, 250 Vac

Τα παραπάνω στοιχεία είναι ενδεικτικά.

Η εταιρία EDILKAMIN Α.Ε. διατηρεί το δικαίωμα να τροποποιήσει χωρίς προειδοποίηση τα προϊόντα σύμφωνα με την αδιαφιλονίκητη κρίση της.

Σχετικά με όσα δεν αναφέρονται ρητώς, σε κάθε χώρα συμβουλευθείτε τους τοπικούς κανονισμούς. Στην Ιταλία, συμβουλευθείτε το πρότυπο UNI 10683, καθώς και ενδεχόμενες υποδείξεις των περιφερειών ή των περιφερειακών δημόσιων φορέων υγείας.

Σε περίπτωση εγκατάστασης του εξοπλισμού σε πο- λυκατοικία, να ζητήσετε προηγουμένως τη σύμφωνη γνώμη του διαχειριστή.

ΕΠΑΛΗΘΕΥΣΗ ΣΥΜΒΑΤΟΤΗΤΑΣ ΜΕ ΤΙΣ ΆΛΛΕΣ ΣΥΣΚΕΥΕΣ

Η σόμπα ΔΕΝ πρέπει να εγκαθίσταται στον ίδιο χώρο όπου βρίσκονται συστήματα απαγωγής καπνού, εξοπλισμοί θέρμανσης τύπου Β, και άλλοι εξοπλισμοί που ενδέχεται να θέσουν σε κίνδυνο τη σωστή λειτουργία της σόμπας. Βλέπε πρότυπο UNI 10683.

ΕΠΑΛΗΘΕΥΣΗ ΤΗΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝΔΕΣΗΣ (τοποθετήστε το ρευματολήπτη σε ένα σημείο όπου έχετε εύκολη πρόσβαση)

Η σόμπα διαθέτει ένα καλώδιο ηλεκτρικής σύνδεσης σε πρίζα παροχής ηλεκτρικού ρεύματος 230V 50 Hz, κατά προτίμηση που να διαθέτει μαγνητοθερμικό διακόττη. Σε περίπτωση που η πρίζα δεν βρίσκεται σε σημείο όπου έχετε εύκολη πρόσβαση, φροντίστε να προσθέσετε ένα μηχανισμό διακοπής της τροφοδοσίας (διακόττη) στη σόμπα (μέριμνα του χρήστη). Διακυμάνσεις τάσης που υπερβαίνουν το 10% ενδέχεται να θέσουν σε κίνδυνο τη λειτουργία της σόμπας. Ο ηλεκτρικός εξοπλισμός πρέπει να είναι σύμφωνος με το νόμο. Ειδικότερα, επαληθεύστε την αποδοτικότητα του κυκλώματος γείωσης. Η γραμμή τροφοδοσίας πρέπει να έχει την κατάλληλη διατομή για την ισχύ της σόμπας. Σε περίπτωση που το κύκλωμα γείωσης δεν επαρκεί θα προκαλέσει κακή λειτουργία της σόμπας για την οποία δεν ευθύνεται η Edilkamin.

ΑΝΤΙΠΥΡΙΚΕΣ ΑΠΟΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Σε περίπτωση που οι τοίχοι είναι εύφλεκτοι (π.χ. απόξύλο) θα χρειαστεί να μονώσετε τον τοίχο με άκαυστο υλικό. Πρέπτει υποχρεωτικά να μονώσετε με κατάλληλο τρόπο τον αγωγό απαγωγής των κατναερίων επειδή φτάνει σε πολύ υψηλές θερμοκρασίες. Όλα τα στοιχεία που είναι εύφλεκτα και/ή ευαίσθητα στη θερμότητα και βρίσκονται κοντά στη σόμπα θα πρέπτει να τοποθετηθούν σε απόσταση τουλάχιστον 20 εκατοστών μακριά από τη σόμπα ή θα πρέπτει να μονωθούν με μονωτικό και άκαυστο υλικό. Σε κάθε περίπτωση, μπροστά από τη σόμπα δεν θα πρέπτει να τοποθετούνται στοιχεία σε απόσταση μικρότερη των 80 εκατοστών γιατί βρίσκονται στο πεδίο άμεσης ακτινοβολίας του καυστήρα.

ПАРОХН АЕРА

Είναι απαραίτητο να τοποθετήσετε πίσω από τη σόμπα έναν αγωγό παροχής αέρα που θα καταλήγει στον εξωτερικό χώρο, με ελάχιστη ωφέλιμη διατομή 80 cm², που θα εγγυάται επαρκή τροφοδοσία με αέρα στην καύση.

Η παροχή εξωτερικού αέρα πρέπει να συνδεθεί στο ειδικό ρακόρ στο πίσω μέρος της σόμπας (βλέπε σελ 77).

ΑΠΑΓΩΓΗ ΚΑΠΝΑΕΡΙΩΝ

Το σύστημα απαγωγής των καπναερίων θα πρέπει να είναι ένα και μοναδικό για ολόκληρο τον εξοπλισμό της σόμπας (δεν επιτρέπεται να τοποθετηθούν συστήματα απαγωγής στην καπνοδόχο μαζί με άλλους μηχανισμούς).

Η απαγωγή των κατναερίων γίνεται από την οπή διαμέτρου 8 εκατ. εξόδου στο πίσω μέρος, στη δεξιά/αριστερή πλευρά ή και πιο ψηλά. Ο αγωγός απαγωγής κατναερίων θα πρέπει να συνδέεται με το εξωτερικό περιβάλλον με αγωγούς από ατσάλι και πιστοποίηση ΕΝ 1856. Ο αγωγός θα πρέπει να είναι ερμητικά σφραγισμένος. Για τη στεγανότητα των αγωγών και για την ενδεχόμενη μόνωσή τους πρέπει απαραίτητα να χρησιμοποιήσετε υλικά που είναι ανθεκτικά στις υψηλές θερμοκρασίες (σιλικόνη ή μαστίχη για υψηλές θερμοκρασίες). Σε περίπτωση που στην κατασκευή υπάρχει οριζόντιο τμήμα, το μήκος του δεν θα πρέπει να υπερβαίνει τα 2 μέτρα. Επίσης, ο μέγιστος αριθμός καμπιλών που μπορείτε να χρησιμοποιήσετε στην κατασκευή με μέγιστο πλάτος 90° (σε σχέση με το οριζόντιο τμήμα) είναι δύο.Είναι απαραίτητο (εάν η απαγωγή δεν καταλήγει σε μια κατνοδόχο) να προσθέσετε ένα κάθετο τμήμα και ένα αντιανεμικό τερματικό (καπέλο προστασίας) (αναφορά στο πρότυπο UNI 10683) Εάν ο καπναγωγός βρίσκεται στο εξωτερικό μέρος θα πρέπει να μονωθεί κατάλληλα. Εάν ο καπναγωγός καταλήγει σε κατνοδόχο, η καπνοδόχος αυτή θα πρέπει να είναι κατάλληλη για στερεά καύσιμα και εάν η διάμετρός της ξεπερνά τα 150 χιλ, πρέπει απαραίτητα να την διασωληνώσετε με αγωγούς από κατάλληλα υλικά και με κατάλληλη διατομή (π.χ. από ατσάλι διαμέτρου 80 χιλ.). Όλα τα τμήματα του καπναγωγού θα πρέπει να μπορούν να ελέγχονται εύκολα. Οι απολήξεις της καπνοδόχου και οι καπναγωγοί στους οποίους συνδέονται οι συσκευές που χρησιμοποιούν στέρεα καύσιμα θα πρέπει να καθαρίζονται τουλάχιστον μία φορά το χρόνο (ελέγξτε εάν στη χώρα σας υπάρχει σχετικός κανονισμός). Η μη εκτέλεση τακτικού ελέγχου και καθαρισμού των στοιχείων αυζάνει την πιθανότητα να ξεσπάσει πυρκαγιά στην απόληξη της καπνοδόχου. Σε αυτήν την περίπτωση, ακολουθήστε τις παρακάτω οδηγίες: μην σβήσετε την πυρκαγιά με νερό, αδειάστε τη δεξαμενή από τα πέλετ. Απευθυνθείτε σε εξειδικευμένο προσωπικό πριν θέσετε ξανά σε κίνηση το μηχάνημα.

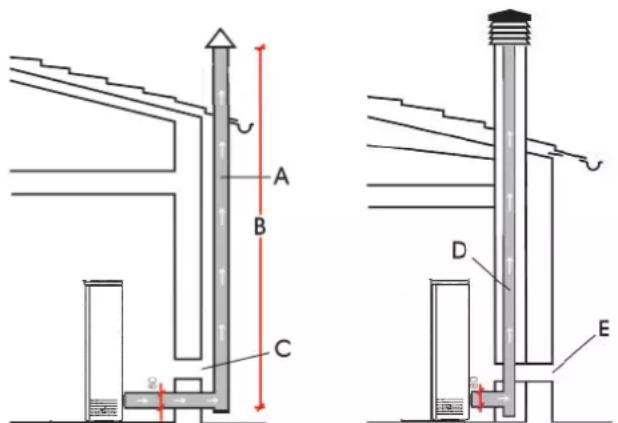

ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΠΕΡΙΠΤΩΣΕΙΣ

Eik. 1 Eik. 2

A B C D E

A: καπνοδόχος από ατσάλι με μόνωση
B: ελάχιστο ύψος 1,5 μέτρο και σε κάθε περίπτωση πάνω από το γείσο της οροφής
C-E: παροχή αέρα από το εξωτερικό περιβάλλον (ελάχιστη διατομή διέλευσης 80cm²)
D: καπνοδόχος από ατσάλι, εσωτερική της καπνοδόχου που υπάρχει στον τοίχο.

ΑΠΟΛΗΞΗ ΚΑΠΝΟΔΟΧΟΥ

Τα βασικά χαρακτηριστικά της είναι τα εξής:

• εσωτερική διατομή στη βάση ίση με εκείνη της καπνοδόχου
• διατομή εξόδου όχι μικρότερη από τη διπλάσια διατομή της καπνοδόχου
• τοποθέτηση σε μέρος που είναι πλήρως εκτεθειμένο στον άνεμο, πάνω από την κορυφή της οροφής και μακριά από τις περιοχές αντίστροφης ροής.

ΕΓΚΑΤΑΣΤΑΣΗ

Η MICRON έχει τη δυνατότητα να συνδεθεί με την καμινάδα πίσω, στο πλάι δεξιά και στ επάνω μέρος.

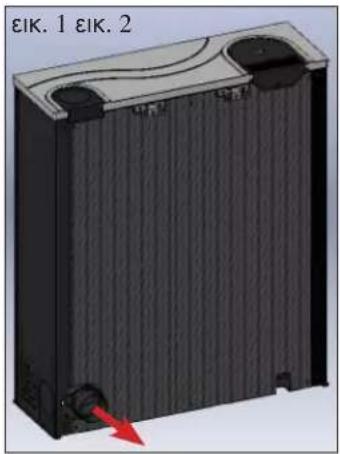

Η σόμπα παραδίδεται για να συνδεθεί από πίσω (σχ. 1-2)

ΣΥΝΔΕΣΗ ΤΗΣ ΕΞΟΔΟΥ ΚΑΠΝΑΕΡΙΩΝ ΑΠΟ ΤΟ ΠΙΣΩ ΜΕΡΟΣ

Συνδέουμε το σωλήνα στην πίσω εξαγωγή καπνού στο ρακόρ (C - σχ.4).

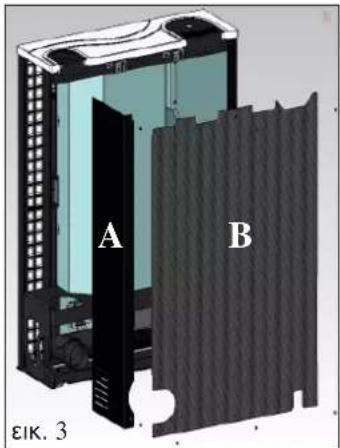

ΓΙΑ ΝΑ ΣΥΝΔΕΣΟΥΜΕ ΣΤΗΝ ΠΛΑΙΝΗ ΔΕΞΙΑ ΕΞΟΔΟ ΚΑΠΝΟΥ Η ΣΤΟ ΕΠΑΝΩ ΜΕΡΟΣ ΠΡΕΠΕΙ ΝΑ ΒΓΑΛΟΥΜΕ ΤΗΝ ΜΕΤΑΛΛΙΚΗ ΔΕΞΙΑ ΠΛΕΥΡΑ ΚΑΙ ΤΟ ΠΙΣΩ ΠΑΝΕΛ

Ακολουθούμε την παρακάτω διαδικασία:

• Βγάζουμε τη μεταλλική πλευρά ξεβιδώνοντας τις 2 βίδες (Α-σχ.3)
• Βγάζουμε το πίσω πάνελ ξεβιδώνοντας 6 βίδες (Β-σχ.3)

ΣΥΝΔΕΣΗ ΚΑΜΙΝΑΔΑΣ ΑΠΟ ΠΛΑΙ ΔΕΞΙΑ

• Βγάζουμε το γωνιακό ρακόρ (C-σχ.4)

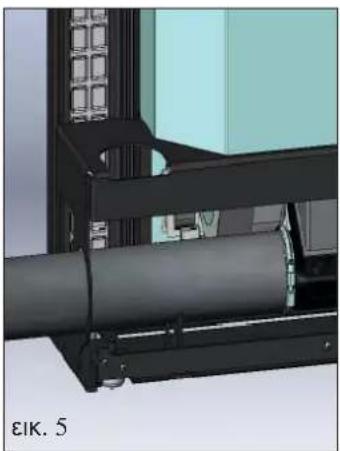

• Συνδέουμε το σωλήνα εξόδου καπνού στο στόμιο του κοχλία καπνού με το παρεχόμενο συνδετήρα (Σχ.5)
• Κόβουμε το προ χαραγμένο διάφραγμα (Ε-σχ.6) από τη μεταλλική πλευρά Α, που ήδη έχουμε ξεμοντάρει, για να επιτρέψουμε το πέρασμα του σωλήνα καπνού.

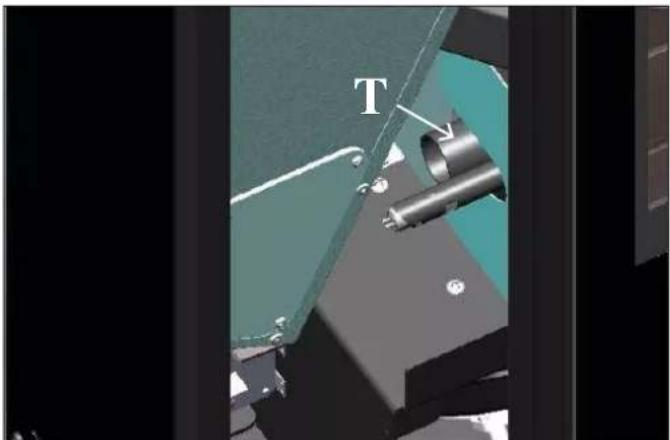

- Από το διάφραγμα Ε (σχ. 6) κόβουμε το μέρος Τ (σχ. 6).

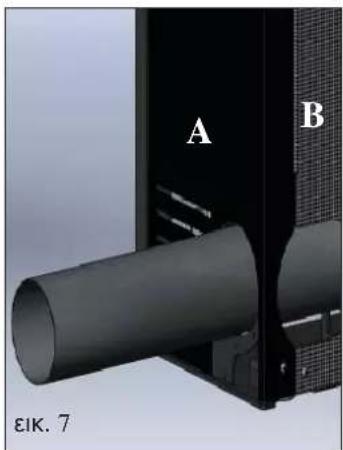

• Συναρμολογούμε τη μεταλλική πλευρά Α (σχ. 7), το πίσω πάνελ Β (σχ.7) και το διάφραγμα Ε με αποκομμένο το Τ (σχ. 8).
• Ολοκληρώνουμε τη διαδικασία βιδώνοντας τη ροζέτα σφραγίσματος G (σχ.8).

ΣΗΜΕΙΩΣΗ: ο ρόδακας και το πλαϊνό μέρος από έλασμα θα πρέπει να στερεωθούν αφού πρώτα έχει στερεωθεί οριστικά η καπνοδόχος.

ΣΥΝΔΕΣΗ ΤΗΣ ΕΞΟΔΟΥ ΚΑΠΝΑΕΡΙΩΝ ΑΠΟ ΤΟ ΕΠΑΝΩ ΜΕΡΟΣ

- Χαλαρώνουμε το συνδετήρα μπλοκαρίσματος του ρακόρ (C-σχ.9/10) στρίβοντας το κατά 90ο προς τα επάνω.

• Βγάζουμε από πάνω το μεταλλικό καπάκι (Η σχ. 11) που στερεώνεται με βίδες.
• Βγάζουμε το χαραγμένο διάφραγμα (Ι σχ. 12), για να περάσει ο σωλήνας εξαγωγής καπνού.
• Τοποθετούμε ξανά το καπάκι (Η) και εφαρμόζουμε το σωλήνα εξαγωγής καπνού από πάνω μονώνοντας στη γωνία του ракόρ (C σχ.13/14) και στερεώνοντας με το διαθέσιμο σφιγκτήρα.
• Ολοκληρώνουμε τη διαδικασία συναρμολογώντας τη μεταλλική πλευρά (Α - σχ.15) και το πίσω πάνελ (Β- σχ.15).

Είναι απαραίτητο να κατασκευάσουμε πίσω από τη σόμπα ένα αγωγό παροχής εξωτερικού αέρα συνδεμένο με το εξωτερικό του σπιτιού, με καθαρή διατομή 80 cm2, που να εξασφαλίζει την απαραίτητη τροφοδοσία αέρα καύσης. Για την εφαρμογή του αγωγού στο πίσω μέρος της σόμπας υπάρχει μια τρύπα κλειστή με καπάκι (S-σχ.18). Βγάζουμε το καπάκι (S) και από την αριστερή πλευρά της σόμπας (ακόμη χωρίς επένδυση), βάζουμε ένα σωλήνα σπιράλ στο στόμιο παροχής εξωτερικού αέρα (T-σχ.19-20).

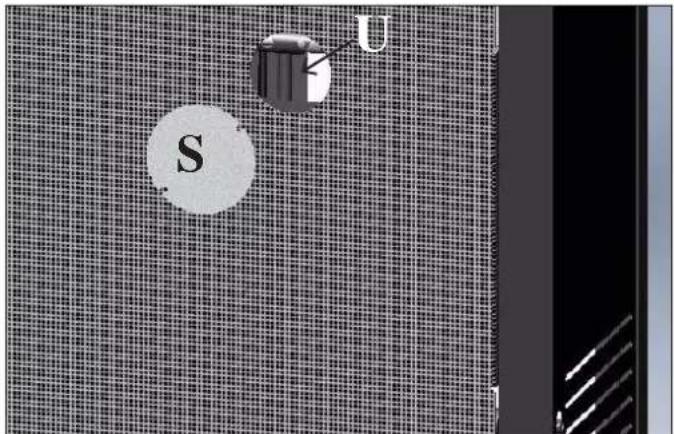

Περνάμε στη συνέχεια το σωλήνα από την τρύπα (U-σχ. 21) στην πλάτη για να φτάσουμε το εξωτερικό περιβάλλον. Πρέπει να κάνουμε την παροχή αέρα σε σύνδεση με τον εξωτερικό αέρα σε περίπτωση που η σόμπα τοποθετείται με πλάτη στον τοίχο. Σ' αυτή την περίπτωση πρέπει να προστατέψουμε με ένα δίχτυ την εισαγωγή του αέρα, διασφαλίζοντας ελεύθερη τομή 12 cm².

Ο σωλήνας πρέπει να είναι μικρότερος από 1 μέτρο και να μην έχει γωνίες. Στο τέλος του σωλήνα στρίβουμε το σωλήνα να κάνει γωνία 90ο προς τα κάτω ή τοποθετούμε αντιανεμική προστασία.

S U

ΕΠΕΝΔΥΣΗ ΜΕ ΚΕΡΑΜΙΚΗ ΠΡΟΣΟΨΗ

Η σόμπα παραδίδεται με τις μεταλλικές πλευρές και τα προφίλ αλουμινίου (Χ- σχ. 3) ήδη συναρμολογημένα ενώ τα κομμάτια που περιγράφονται παρακάτω είναι συσκευασμένα ξεχωριστά.

Eik. 2

• 2 τεμ. κεραμική πρόσοψη αριστερή ( C )
• 2 τεμ. κεραμική πρόσοψη δεξιά (D)
• 1 τεμ. κεραμικό καπάκι (Ε)
• 5 λαστιχάκια (F)

Συναρμολογήστε τα εξαρτήματα σύμφωνα με τις παρακά- τω οδηγίες:

Eik. 3/4

Περνάμε στα προφίλ αλουμινίου (Χ), τα δύο κεραμικά ζεύγη (D) και ( C ).

Eik. 4/5

Βάζουμε τα λαστιχάκια (F) στις ειδικές αναμονές στο μεταλλικό καπάκι (W).

Βάζουμε το κεραμικό καπάκι (Ε) πάνω στα λαστιχάκια. Τοποθετούμε το μεταλλικό στήριγμα που περιλαμβάνει και την συνοπτική οθόνη (Η) και τα δύο μεταλλικά καπάκια (G).

ΕΠΕΝΔΥΣΗ ΜΕ ΜΕΤΑΛΛΙΚΗ ΠΡΟΣΟΨΗ

Για αυτό τον τύπο, η σόμπα παραδίδεται με τις μεταλλικές προσόψεις συναρμολογημένες (Μ - Ν -σχ. 6).

Για την υπόλοιτη συναρμολόγηση κάνουμε όπως και με την κεραμική πρόσοψη.

Eik. 7

Στερεώστε το θερμοσίφωνα στον τοίχο με την παρένθεση (α) και τα στηρίγματα (Β) υπό την προϋπόθεση, ή να χρησιμοποιεί εναλλακτικές που εξασφαλίζει τη σταθερότητά τους.

Eik. 8

Επιπλέον είναι δυνατόν να χρησιμοποιηθεί το κιτ στερέωσης σε τοίχο (Ρ), που παρέχεται, με το οποίο μπορούμε να εγκαταστήσουμε την σόμπας σε απόσταση από τον τοίχο, από 9 cm μέχρι 17 cm

1° Άναμμα/Δοκιμή με τη μέριμνα του Κέντρου Τεχνικής Εξυπηρέτησης της Edilkamin (KTE)

Η θέση σε λειτουργία πρέπει ναπραγματοποιηθεί σύμφωνα με όσα περιγράφει το πρότυπο UNI 10683 στο σημείο 3.21. Το πρότυπο αυτό υποδεικνύει τις εργασίες ελέγχου που θα πρέπει να πραγματοποιηθούν επιτόπου και οι οποίες έχουν σαν στόχο την επαλήθευση της σωστής λειτουργίας του συστήματος

Το Κέντρο τεχνικής εξυπηρέτησης (ΚΤΕ) της Edilkamin θα μεριμνήσει ακόμα για τη ρύθμιση της σόμπας ανάλογα με τον τύπο του καύσιμου πέλετ και ανάλογα με τις συνθήκες εγκατάστασης της σόμπας.

Η θέση σε λειτουργία εκ μέρους του ΚΤΕ είναι απαραίτητη για την ενεργοποίηση της εγγύησης.

Τις πρώτες φορές που θα ανάψετε τη σόμπα ενδέχεται να αναδυθεί ελαφρή σσμή από βερνίκι που θα εξαφανιστεί σε μικρό χρονικό διάστημα.

Πριν ανάψετε τη σόμπα, σε κάθε περίπτωση είναι απαραίτη- το να επαληθεύσετε:

==> óτι έχει εγκατασταθεί σωστά.
==> Την ηλεκτρική τροφοδοσία.
==> óτι η πόρτα κλείνει αεροστεγώς
==> Τον καθαρισμό του χωνευτηρίου.
==> To μήνυμα αναμονής στην οθόνη (ημερομηνία, ισχύς ή θερμοκρασία που αναβοσβήνει).

ΦΟΡΤΩΣΗ ΤΟΥ ΠΕΛΕΤ ΣΤΗ ΔΕΞΑΜΕΝΗ

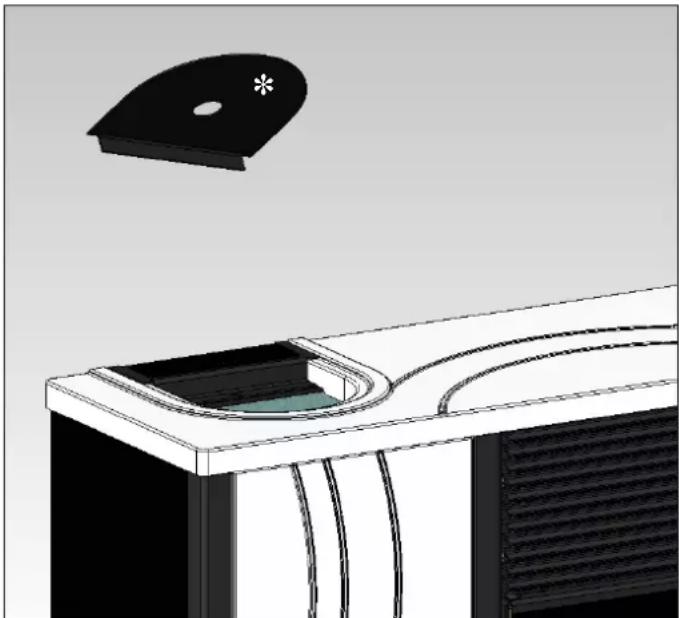

Για να αποκτήσετε πρόσβαση στη δεξαμενή, αφαιρέστε το μεταλλικό καπάκι * (εικ. 1).

ΠΡΟΣΟΧΗ:

Εάν φορτώσετε τη σόμπα όταν βρίσκεται σε λειτουργία και συνεπώς είναι ζεστή, χρησιμοποιήστε το ειδικό γάντι που σας παρέχεται.

ΣΗΜΕΙΩΣΗ για το καύσιμο.

Η σόμπα MICRON έχει σχεδιαστεί και προγραμματιστεί για να καίει πέλετ ξύλου με διάμετρο περίπου 6 χιλ. Το πέλετ είναι καύσιμο σε μικρούς κυλίνδρους που προκύπτει από τη συμπίεση πριονιδίου, σε υψηλές τιμές, χωρίς τη χρήση κόλλας ή άλλων ξένων υλικών. Πωλείται σε σάκους των 15 κιλών.

Για να MHN θέσετε σε κίνδυνο τη λειτουργία της σόμπας πρέπει οπωσδήποτε να MHN καίτε άλλο καύσιμο. Η χρήση άλλων υλικών (περιλαμβανομένου και του ξύλου), που εντοπίζεται κατά τις εργαστηριακές αναλύσεις, επιφέρει την ακύρωση της εγγύησης. Η edilkamin σχεδίασε, υπέβαλε σε δοκιμή και προγραμμάτισε τα προϊόντα της με γνώμονα να εγγυώνται τις καλύτερες αποδόσεις με καύσιμα πέλετ που έχουν τα παρακάτω χαρακτηριστικά:

διάμετρο : 6 χιλιοστά

μέγιστο μήκος: 40 χιλ

μέγιστη υγρασία: 8 %

θερμική απόδοση: 4300 kcal/kg τουλάχιστον

Η χρήση πέλετ με διαφορετικά χαρακτηριστικά απαιτεί να γίνει διαφορετική ρύθμιση της θερμοσόμπας, ανάλογη με εκείνη που πραγματοποίησε το ΚΤΕ (Κέντρο Τεχνικής Εξυπηρέτησης) την πρώτη φορά που άναψε τη σόμπα.

Η χρήση ακατάλληλου πέλετ μπορεί να προκαλέσει: μείωση της απόδοσης, ανωμαλίες στη λειτουργία, έμφραξη του συστήματος, ρυπαρότητα του τζαμιού, αδυναμία καύσης, ...

Μπορείτε να εξέτασετε με πολύ απλό τρόπο το πέλετ, απλώς με το μάτι:

Καλό: λείο, κανονικό μήκος, με λίγη σκόνη.

Σκάρτο: παρουσιάζει ρωγμές κατά μήκος και κατά πλάτος, έχει πολλή σκόνη, το μήκος του διαφέρει κατά πολύ από τεμάχιο σε τεμάχιο, εμφανίζει μέχρι ξένα σώματα.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

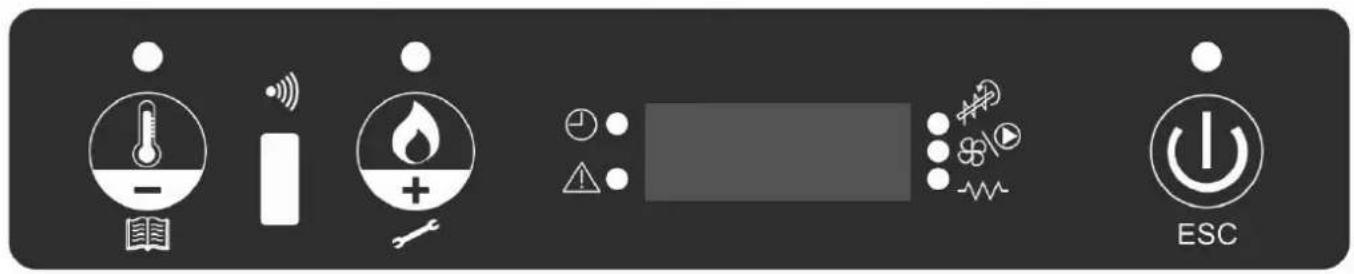

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ

κουμπί για να ρυθμίζετε τη θερμοκρασία που επιθυμείτε για τον περιβάλλοντα χώρο ή για να αποκτήσετε πρόσβαση στο μενού (ορισμός θερμοκρασίας περιβάλλοντος) (set temp. ambiente)

κουμπί για τη ρύθμιση της ισχύος της σόμπας (ορισμός ισχύος) (set potenza)

Κουμπί για το άναμμα / σβήσιμο ή για επιβεβαίωση/έξοδο από το μενού

δείχνει ότι έχει προγραμματιστεί ο χρονοθερμοστάτης για αυτόματο άναμμα με ωράριο

δείχνει ότι υπάρχει κατάσταση συναγερμού

δείχνει ότι λειτουργεί το μοτέρ με μειωτήρα στροφών του πέλετ

δείχνει ότι λειτουργεί το βεντιλατέρ

δείχνει ότι λειτουργεί η αντίσταση πουράκι για το άναμμα

ΠΕΡΙΓΡΑΦΗ ΜΕΝΟΥ

• Για να αποκτήσετε πρόσβαση στο μενού πατήστε το κουμπί για 2 δευτερόλεπτα (σβήνει το φωτάκι led).

Εάν πατήσετε το κουμπί ή το κουμπί, θα εμφανιστεί το παρακάτω μενού:

M1 ρύθμιση ώρας
M2 ρύθμιση χρονικού προγραμματισμού
M3 ρύθμιση βεντιλατέρ
M4	ΔΕΝ ΕΜΦΑΝΙΖΕΤΑΙ (στην οθόνη του συγκεκριμένου μοντέλου)
M5 Γλώσσα
M6 Stand-by
M7 Φόρτωση κοχλία
M8 Κατάσταση σόμπας
M9	Ρυθμίσεις τεχνικού (ΚΤΥ)
MA	Τύπος pellet (ΚΤΥ)
Mb	Έξοδος

• Για να επιβεβαίωσετε το μενού που επιλέξατε πατήστε

• Για να επιστρέψετε στο προηγούμενο μενού πατήστε το

κουμπί α 3 δευτερόλεπτα.

• Για να βγείτε από το μενού πατήστε το κουμπί για 6 δευτερόλεπτα.

ANAMMA/ ΣΒΗΣΙΜΟ

Για να ανάψετε/σβήσετε τη σόμπα πατήστε το κουμπί

για 3 ουτερόλεπτα.

Το φωτάκι Led αναμμένο λειτουργία

Το φωτάκι Led αναβοσβήνει

συναγερμού

Το φωτάκι Led σβηστό

η σόμπα βρίσκεται σε

η σόμπα σβήνει ή βρίσκεται σε κατάσταση

η σόμπα είναι σβηστή

ΛΕΙΤΟΥΡΓΙΑ

Η σόμπα λειτουργεί με δύο τρόπους:

- XEIPOKINHTOΣ:

Στο ΧΕΙΡΟΚΙΝΗΤΟ τρόπο λειτουργίας της σόμπας, ορίζεται η ισχύς με την οποία επιθυμείτε να λειτουργεί η σόμπα, ανεξάρτητα από τη θερμοκρασία του χώρου όπου έχει τοποθετηθεί η σόμπα.

Για να επιλέξετε το ΧΕΙΡΟΚΙΝΗΤΟ τρόπο λειτουργίας

πατήστε το κουμπί (ανάβει το φωτάκι led).

Εάν πατήσετε το κουμπί μπορείτε να αυξήσετε τη θερμοκρασία μέχρι να εμφανιστεί στην οθόνη το μήνυμα 'MAN' (XEIP.) (πέραν των 40°).

- AYTOMATOΣ

Στον ΑΥΤΟΜΑΤΟ τρόπο λειτουργίας μπορείτε να ορίσετε την ιδανική θερμοκρασία που επιθυμείτε να επικρατεί στο χώρο όπου έχετε τοποθετήσει τη σόμπα. Η σόμπα, αυτόνομα, όταν φτάσει στη θερμοκρασία του περιβάλλοντα χώρου που έχετε ορίσει (ΟΡΙΣΜΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ), θα μειώσει την ισχύ της ώσπου να φτάσει στην ισχύ 1.

Για να ορίσετε τη θερμοκρασία του περιβάλλοντα χώρο

πατήστε (ανάβει το φωτάκι led), και θα εμφανιστεί η τρέχουσα θερμοκρασία εργασίας,

ενώ εάν πατήσετε το κουμπί ή το κουμπί μπο- ρείτε να μεταβάλλετε τη θερμοκρασία για να φτάσετε στη θερμοκρασία που επιθυμείτε.

Ο αερισμός σχετίζεται πάντοτε με την ισχύ και επομένως δεν είναι δυνατόν να τροποποιηθεί.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΡΥΘΜΙΣΗ ΒΕΝΤΙΛΑΤΕΡ

Αυτή η λειτουργία επιτρέπει τη διαχείριση της ταχύτητας του βεντιλατέρ.

Μπορείτε να ορίσετε τον τρόπο λειτουργίας AUTO όπου η ταχύτητα του βεντιλατέρ ρυθμίζεται αυτόματα σύμφωνα με την ισχύ της σόμπας ή να ορίσετε την ταχύτητα του βεντιλατέρ σύμφωνα με την επιθυμητή ποσότητα ζεστού αέρα ή βάσει της λειτουργίας αθόρυβου.

Για να ενεργοποιήσετε τη λειτουργία πιέζετε το πλήκτρο για 2 δευτερόλεπτα, πιέζετε το πλήκτρο μέχρι να εμφανιστεί “Μ3

Regola vent 1".

Πιέζετε το πλήκτρο και ορίζετε την επιθυμητή ταχύτητα του βεντιλατέρ χρησιμοποιώντας τα πλήκτρα και

Για να επιβεβαιώσετε την επιλογή πιέζετε το πλήκτρο

ΦΟΡΤΩΣΗ ΚΟΧΛΙΑ (μόνο σε περίπτωση που η σόμπα έχει ξεμείνει εντελώς από πέλετ)

για 2 δευτερόλεπτα, πατή

Για να φορτώσετε τον κοχλία θα πρέπει να αποκτήσετε πρόσβαση στο MENOY. Πατήστε το κουμπί για 2 δευτερόλεπτα, πατή

στε το κουμπί μέχρι να εμφανιστεί στην οθόνη το μήνυμα “Μ5 πρώτη φόρτωση” (primo carico).

Πατήστε το κουμπί για να επιβεβαιώσετε την επιλογή και στη συνέχεια πατήστε το κουμπί H εργασία αυτή θα πρέπει να πραγματοποιείται όταν η σόμπα είναι σβηστή και εντελώς κρύα. H εργασία αυτή θα πρέπει να πραγματοποιείται όταν η σόμπα είναι σβηστή και εντελώς κρύα. Σημείωση: σε αυτό το στάδιο το σύστημα απαγωγής καπναερίων θα παραμείνει αναμμένο.

ΛΕΙΤΟΥΡΓΙΑ ΑΝΑΜΟΝΗΣ

Η λειτουργία αυτή, που γίνεται αυτόματα, σάς επιτρέπει να σβήσετε τη σόμπα όταν η θερμοκρασία περιβάλλοντος φτάσει στην τιμή που έχετε ορίσει, έπειτα από το προκαθορισμένο χρονικό διάστημα 10 λεπτών (μπορεί να τροποποιηθεί από το ΚΤΕ κατά το στάδιο εγκατάστασης της σόμπας). Στην οθόνη θα εμφανιστεί το μήνυμα “GO STBY” που δείχνει τα λεπτά που υπολείπονται μέχρι να σβήσει. Η λειτουργία αυτή ισχύει είτε όταν η σόμπα λειτουργεί με “αυτόματο” τρόπο είτε όταν είναι ενεργός ένας εξωτερικός θερμοστάτης. Σε περίπτωση που η θερμοκρασία περιβάλλοντος μειωθεί κατά 2 °C συγκριτικά με τη θερμοκρασία που έχετε ορίσει, η σόμπα θα επανεκκινήσει τη λειτουργία της (οι βαθμοί διαφοράς μπορούν να τροποποιηθούν από το ΚΤΕ κατά το στάδιο εγκατάστασης της σόμπας).

Για να ενεργοποιήσετε τη λειτουργία, πατήστε για περίπου 3 δευτερόλεπτα το κουμπί και στην οθόνη θα εμφανιστεί το μήνυμα

“Μ1 ρύθμιση ρολογιού (set orologio)”, πατήστε το κουμπί μέχρι να εμφανιστεί στην οθόνη το μήνυμα “Μ4 αναμονή (stand by)”, για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί

Πατήστε το κουμπί για να επιλέξετε “ΟΝ”, για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί

Για να βγείτε από το μενού “Μ4 αναμονή (stand by)” πατήστε το κουμπί για περίπου 6 δευτερόλεπτα.

ΡΥΘΜΙΣΗ ΌΡΑΣ ΚΑΙ ΗΜΕΡΟΜΗΝΙΑΣ

Πατήστε για περίπου 2 δευτερόλεπτα το κουμπί και θα εμφανιστεί στην οθόνη το μήνυμα “Μ1 ρύθμιση ρολογιού (set

orologio)”, για να επίβεβαιώσετε την επιλογή πατήστε το κουμπί

Θα εμφανιστούν διαδοχικά τα παρακάτω στοιχεία: Ημέρα της εβδομάδας, ώρα, λεπτά, ημέρα, μήνας,

έτος τα οποία μπορείτε να τροποποιήσετε πατώντας το κουμπί Γή το κουμπί Για να επιβεβαιώσετε την επιλογή πατήστε το

κουμπί

Για να βγείτε από το μενού “Μ4 ρύθμιση ρολογιού (set orologio)” πατήστε το κουμπί για περίπου 6 δευτερόλεπτα.

ΕΞΩΤΕΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ

Πρέπει να συνδεθεί με το μπλε καλώδιο (κωδ. 640560 προαιρετικό) στη σειριακή θύρα που βρίσκεται στο πίσω μέρος της σόμπας, και πρέπει να έχει μια καθαρή επαφή που να είναι κανονικά ανοιχτή (π.χ. στην περίπτωση θερμοστάτη χώρου):

- Ανοιχτή επαφή = Έχει φτάσει στην επιθυμητή Θερμοκρασία Περιβάλλοντος - Κλειστή επαφή = Δεν έχει φτάσει στην επιθυμητή Θερμοκρασία Περιβάλλοντος Για να επιλέξετε το θερμοστάτη περιβάλλοντος 'Τ-Ε' (termostato esterno) πατήστε το κουμπί (ανάβει το φωτάκι led). Παή

στε το κουμπί για να μειώσετε τη θερμοκρασία μέχρι να εμφανιστεί στην οθόνη το μήνυμα θερμοστάτης περιβάλλοντος 'Τ-Ε' (termostato esterno) (κάτω απτό 6°).

Σημείωση: Όταν η σόμπα είναι σβηστή, ο εξωτερικός θερμοστάτης δεν μπορεί σε καμία περίπτωση να ανάψει ή να σβήσει τη σόμπα. Σε περίπτωση που θέλετε να ανάψετε ή να σβήσετε τη σόμπα εκτός του προγραμματισμένου ωραρίου που έχετε ορίσει στο χρονοθερμοστάτη

ή από τη ρύθμιση του θερμοστάτη περιβάλλοντος 'T-E' (termostato esterno) πρέπει πάντα να πατάτε το κουμπί

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΧΡΟΝΟΘΕΡΜΟΣΤΑΤΗΣ ΓΙΑ ΤΟΝ ΗΜΕΡΗΣΙΟ/ΕΒΔΟΜΑΔΙΑΙΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ

Υπάρχουν 3 τρόποι προγραμματισμού (ημερήσιος, εβδομαδιαίος, για το σαββατοκύριακο) που είναι ανεξάρτητοι μεταξύ τους και παρέχουν δυνατότητα πολλαπλών συνδυασμών για καλύτερη εξυπηρέτηση των αναγκών σας (μπορείτε να ρυθμίζετε τα ωράρια με διαφορά 10 λεπτών μεταξύ τους).

Πατήστε το κουμπί για 2 δευτερόλεπτα, και θα εμφανιστεί στην οθόνη το μήνυμα “Μ1 ρύθμιση ρολογιού (set orologio)” (σβήνει το φωτάκι led).

Πατήστε το κουμπί μέχρι να εμφανιστεί στην οθόνη το μήνυμα “Μ2 ορισμός χρονοθερμοστάτη (set crono)”, και για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί

Για να δείτε τους 3 τρόπους προγραμματισμού (ημερήσιος, εβδομαδιαίος, για τα σαββατοκύριακα) πατήστε το κουμπί ή το κουμπί , και για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί .

Δείτε τις διαδοχικές παραμέτρους του παρακάτω μενού (η προεπιλογή ρύθμισης είναι OFF):

• M2-1: ενεργοποιεί το χρονοθερμοστάτη
• M2-2: ημερήσιος προγραμματισμός
• M2-3: εβδομαδιαίος προγραμματισμός
• M2-4: προγραμματισμός για το σαββατοκύριακο
• M2-5: έξοδος

Επιλέξτε το μενού που επιθυμείτε και για να επιβεβαιώσετε την επιλογή σας πατήστε το κουμπί

Για να ρυθμίσετε το άναμμα και σβήσιμο της σόμπας καθώς και για να αλλάξετε το ωράριο πατήστε το κουμπί 📊, για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί 📊.

Για να βγείτε από το μενού προγραμματισμού πατήστε το κουμπί για περίπου 6 δευτερόλεπτα.

Ημερήσιος Προγραμματισμός:

δυνατότητα να ανάβει/σβήνει 2 φορές στη διάρκεια της ημέρας καθώς και να επαναλαμβάνεται το ωράριο για όλες τις ημέρες:

Παραδείγματος χάριν: έναρξη1 10:00 διακοπή1 12:00 έναρξη2 18:00 διακοπή2 22:00

Εβδομαδιαίος Προγραμματισμός:

δυνατότητα να ανάβει/σβήνει 4 φορές την ημέρα με επιλογή της ημέρας της εβδομάδας, παραδείγματος χάριν:

έναρξη1 06:00διακοπή1 08:00	έναρξη2 07:00διακοπή2 10:00	έναρξη3 14:00διακοπή3 17:00	έναρξη4 19:00διακοπή3 22:00
δευτέρα οηΠρόγραμματισράς για τα Σαββατοκύριακαφδυντάρτητασφία ανάβει/σβήνει Σεμάρράς το σαββατοκύριακο:Παράδείγμαπος χάριν: έναρξητέμασββασθκύριακο 07:00Παραδείκμαπος χάριν: έναρξητέμασββασθκύριακο 14:20σάβατο offκυριακή off	δευτέρα offΑσββατοκύριακαφδυντάρτητασφία ανάβει/σβήνει Σεμάρράς το σαββατοκύριακο: έναρξητέμασββασθκύριακο 07:00Παραδείκμαπος χάριν: έναρξητέμασββασθκύριακο 14:20σάβατο offκυριακή off	δεωτέρα οητρίτη onτετάρτη offπέμπτη off διακοπή1παρασκευή διακόπτή2σάβατο onκυριακή on	δευτέρα οητρίτη onτετάρτη onσαββατοκύριακο 11:30σαββατοκύριακο 23h50σάβατο onκυριακή on

ΣΥΝΤΗΡΗΣΗ

Πριν προχωρήσετε σε τυχόν εργασίες συντήρησης, αποσυνδέστε το προϊόν από την πρίζα του δικτύου παροχής ηλεκτρικού ρεύματος. Οι τακτικές εργασίες συντήρησης είναι το κλειδί της επιτυχίας για την καλή λειτουργία της σόμπας Η ΜΗ ΕΚΤΕΛΕΣΗ ΤΩΝ ΕΡΓΑΣΙΩΝ ΣΥΝΤΗΡΗΣΗΣ ΔΕΝ επιτρέπει στη σόμπα να λειτουργεί κανονικά.

Τυχόν προβλήματα που οφείλονται στη μη εκτέλεση των εργασιών συντήρησης επιφέρουν την ακύρωση της εγγύησης.

ΓΙΑ ΕΥΚΟΛΗ ΠΡΟΣΒΑΣΗ ΣΕ ΟΛΑ ΤΑ ΗΛΕΚΤΡΙΚΑ ΜΗΧΑΝΙΚΑ ΟΡΓΑΝΑ ΑΡΚΕΙ ΝΑ ΒΓΑΛΟΥΜΕ ΤΗΝ ΑΡΙΣΤΕΡΗ ΚΕΡΑΜΙΚΗ ΠΡΟΣΟΨΗ ΤΡΑΒΩΝΤΑΣ ΠΡΟΣ ΤΑ ΠΑΝΩ, ΑΦΟΥ ΒΓΑΛΟΥΜΕ ΤΟ ΚΑΠΑΚΙ (βλ. σελ 78).

ΚΑΘΗΜΕΡΙΝΗ ΣΥΝΤΗΡΗΣΗ

Οι εργασίες αυτές θα πρέπει να πραγματοποιούνται όταν η σόμπα είναι σβηστή και έχει αποσυνδεθεί από το ηλεκτρικό ρεύμα.

• Πρέπει να πραγματοποιούνται με τη βοήθεια μιας ηλεκτρικής σκούπας (βλέπε προαιρετικά εξαρτήματα σελ. 86).
• Ολόκληρη η διαδικασία διαρκεί λίγα μόνο λεπτά.
  • Ανοίξτε το πορτάκι, αφαιρέστε το χωνευτήριο (1 - εικ. Α) και αδειάστε τα υπολείμματα στο συρτάρι συλλογής της στάχτης (2 - εικ. Β).
  • MHN ADEIAZETE TA YΠΟΛΕΙΜΜΑΤΑ ΣΤΗ ΔΕΞΑΜΕΝΗ ΤΟΥ ΠΕΛΕΤ.
  • Βγάλτε και αδειάστε το συρτάρι συλλογής της σκόνης (2 - εικ. Β) σε έναν άφλεκτο περιέκτη (η στάχτη ενδέχεται να περιέχει μέρη που είναι ακόμα ζεστά και/ή ανθρακιά).
• Περάστε με την ηλεκτρική σκούπα το εσωτερικό του καυστήρα, τη βάση του θαλάμου, το χώρο γύρω από το χωνευτήριο όπου πέφτει η στάχτη.
• Βγάλτε το χωνευτήριο (1 - εικ. Α) και αφαιρέστε τα υπολείμματα στα τοιχώματά του με τη σπάτουλα που σας παρέχεται, καθαρίστε τις τρύπες εάν έχουν φράξει.
  • Περάστε με την ηλεκτρική σκούπα το χώρο γύρω από το χωνευτήριο, καθαρίστε τις άκρες του χωνευτηρίου που έρχονται σε επαφή με τη βάση του.
• Εάν χρειάζεται, καθαρίστε το τζάμι (εν ψυχρώ)

Μην αναρροφάτε ποτέ τη ζεστή στάχτη, θέτει σε κίνδυνο τη λειτουργία της ηλεκτρικής σκούπας και υπάρχει κίνδυνος να ξεσπάσει πυρκαγιά στους οικιακούς χώρους

ΕΒΔΟΜΑΔΙΑΙΑ ΣΥΝΤΗΡΗΣΗ

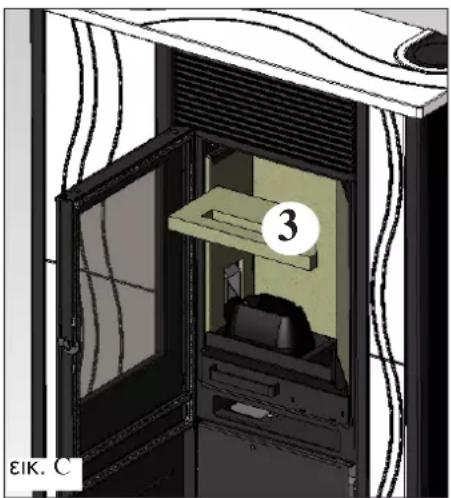

• Βγάλτε την οροφή του καυστήρα (3 - εικ. C) και αδειάστε τα υπολείμματα στο συρτάρι συλλογής της στάχτης (2 - εικ. B).
- Αδειάστε τη δεξαμενή πέλετ και περάστε τη βάση της με την ηλεκτρική σκούπα.
- Καθαρίζουμε το θάλαμο καύσης και τον κάτω χώρο (4 - σχ. D).
- Καθαρίστε την επιθεώρηση του σωλήνα τοποθέτηση αγκώνα (5 -. εικ. Ε).

ΕΠΟΧΙΚΗ ΣΥΝΤΗΡΗΣΗ (με τη μέριμνα του ΚΤΕ-κέντρο τεχνικής εξυπηρέτησης)

Συνίσταται:

• Στο γενικό εσωτερικό και εξωτερικό καθαρισμό
• Καθαρίστε επιμελώς τους σωλήνες ανταλλαγής που βρίσκονται μέσα στον αεραγωγό εξόδου του θερμού αέρα στο επάνω μέρος του μπροστινού τμήματος της σόμπας
• Στο σχολαστικό καθαρισμό και την αφαίρεση υπολειμμάτων από το χωνευτήριο και τον γύρω χώρο
• Στον καθαρισμό των βεντιλατέρ, τη μηχανική επαλήθευση των διάκενων και των σημείων στερέωσης
• Στον καθαρισμό του καπναγωγού (αντικατάσταση της τσιμούχας στον αγωγό απαγωγής των καπναερίων)
• Στον καθαρισμό του αγωγού καπναερίων (βλέπε εβδομαδιαίος καθαρισμός)
  • Στον καθαρισμό του χώρου όπου βρίσκεται το βεντιλατέρ απαγωγής των καπναερίων, στον καθαρισμό του αισθητήρα ροής, στον έλεγχο του θερμοστοιχείου.
  • Στον καθαρισμό, στην επιθεώρηση και στην αφαίρεση υπολειμμάτων από το χώρο γύρω από την αντίσταση για το άναμμα, και εάν χρειαστεί, στην αντικατάστασή της
  • Στον καθαρισμό /έλεγχο του Συνοπτικού Πίνακα
• Στην οπτική επιθεώρηση των ηλεκτρικών καλωδίων, των συνδέσεων και του καλώδιου τροφοδοσίας
• Στον καθαρισμό της δεξαμενής πέλετ και στην επαλήθευση των διάκενων καθώς και του κοχλία-μοτέρ με μειωτήρα στροφών
• Στην αντικατάσταση του λάστιχου της πόρτας
• Στη δοκιμή λειτουργίας, στη φόρτωση του κοχλία, στο άναμμά του και στη λειτουργία του για 10 λεπτά και στο σβήσιμό του
  Σε περίπτωση που χρησιμοποιείτε πολύ συχνά τη σόμπα, συνιστούμε να καθαρίζετε τον καπναγωγό κάθε 3 μήνες.

ΠΡΟΣΟΧΗ !!!

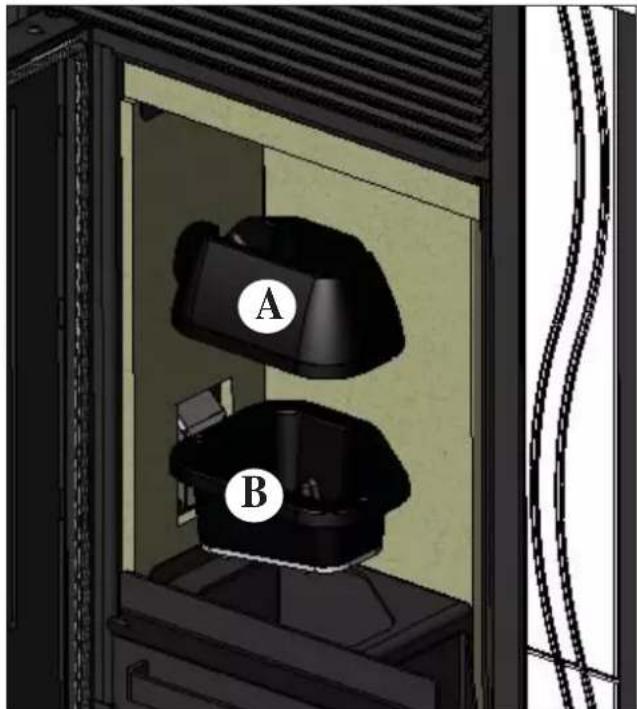

Σε περίπτωση που, μετά τον καθαρισμό, ΔΕΝ ΣΥΝΔΕΣΕΤΕ ΣΩΣΤΑ το επάνω χωνευτήριο (Α) (εικ. 1) με το κάτω χωνευτήριο (Β) (εικ. 1) μπορεί να θέσετε σε κίνδυνο τη λειτουργία της σόμπας.

Επομένως, πριν ανάψετε τη σόμπα, βεβαιωθείτε ότι τα χωνευτήρια έχουν συνδεθεί σωστά όπως φαίνεται στην (εικ. 2) χωρίς να υπάρχει στάχτη ή άκαυστα υλικά στην περίμετρο τοποθέτησής τους.

Υπενθυμίζουμε ότι η χρήση της σόμπας, χωρίς να έχει πραγματοποιηθεί καθαρισμός της χοάνης, μπορεί να προκαλέσει την απρόσμενη ανάφλεξη των αερίων στο εσωτερικό του θαλάμου καύσης και κατά συνέπεια το σπάσιμο του τζαμιού της πόρτας.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΝΔΕΧΟΜΕΝΕΣ ΔΥΣΚΟΛΙΕΣ

Σε περίπτωση που συναντήσει προβλήματα, η σόμπα διακόπτει αυτόματα τη λειτουργία της και σβήνει ενώ στην οθόνη εμφανίζεται ένα μήνυμα σχετικό με την αιτία που οδήγησε στο σβήσιμό της (βλέπε παρακάτω τα διάφορα μηνύματα).

Μην βγάζετε ποτέ την πρίζα όσο η σόμπα βρίσκεται στη διαδικασία σβησίματος λόγω προβλήματος.

Σε περίπτωση που έχει μπλοκάρει, για να θέσετε και πάλι σε λειτουργία τη σόμπα θα πρέπει να αφήσετε να ολοκληρωθεί

η διαδικασία σβησίματός της (15 λεπτά με συνοδεία ηχητικής ειδοποίησης) και στη συνέχεια πατήστε το κουμπί

Μην ανάψετε ξανά τη σόμπα πριν εντοπίσετε την αιτία του προβλήματος και προτού να ΚΑΘΑΡΙΣΕΤΕ ΑΔΕΙΑΣΕΤΕ το χωνευτήριο.

ΜΗΝΥΜΑΤΑ ΠΙΘΑΝΩΝ ΑΙΤΙΩΝ ΔΙΑΚΟΠΗΣ ΤΗΣ ΣΟΜΠΑΣ ΚΑΙ ΕΝΔΕΙΚΤΙΚΕΣ ΛΥΣΕΙΣ:

AL 1 συσκότιση (δεν είναι ελάττωμα της σόμπας) (συμβαίνει εάν υπήρξε διακοπή ηλεκτρικού ρεύματος που διήρκησε πάνω από 5 δευτερόλεπτα)

Στη σόμπα υπάρχει η λειτουργία ‘συσκότιση’. Σε περίπτωση διακοπής της παροχής ηλεκτρικού ρεύματος, για χρονικό διάστημα που δεν ξεπερνά τα 5 δευτερόλεπτα, η σόμπα ξανανάβει και επιστρέφει αυτόματα στη λειτουργία που βρισκόταν προτού να σβήσει. Σε περίπτωση που ο χρόνος διακοπής της παροχής ηλεκτρικού ρεύματος είναι πιο εκτεταμένος, η σόμπα θα μπει σε κατάσταση συναγερμού ‘συσκότιση’, και συνεπώς θα αρχίσει σταδιακά να κρυώνει.

Παρακάτω παρατίθεται ένας κατάλογος με τις διάφορες πιθανές καταστάσεις:

Κατάσταση της σόμπας πριν από τη συσκότιση	Χρονικό διάστημα διακοπής λιγότερο από 10”	Χρονικό διάστημα διακοπής μεγαλύτερο από 10”
OFF OFF OFF
ΠΡΟΦΟΡΤΩΣΗ ΣΥΣΚΟΤΙΣΗ ΣΥΣΚΟΤΙΣΗ
ΑΝΑΜΜΑ ΣΥΣΚΟΤΙΣΗ ΣΥΣΚΟΤΙΣΗ
ΕΚΚΙΝΗΣΗ	ΕΚΚΙΝΗΣΗ	ΑΝΑΜΟΝΗ ΚΑΙ ΈΠΕΙΤΑ ΑΝΑΜΜΑ
ΛΕΙΤΟΥΡΓΙΑ	ΛΕΙΤΟΥΡΓΙΑ	ΑΝΑΜΟΝΗ ΚΑΙ ΈΠΕΙΤΑ ΑΝΑΜΜΑ
ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ	ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ	ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ
ΑΝΑΜΟΝΗ	ΑΝΑΜΟΝΗ	ΑΝΑΜΟΝΗ
ΣΥΝΑΓΕΡΜΟΣ	ΣΥΝΑΓΕΡΜΟΣ	ΣΥΝΑΓΕΡΜΟΣ
ΜΝΗΜΗ ΣΥΝΑΓΕΡΜΟΥ	ΜΝΗΜΗ ΣΥΝΑΓΕΡΜΟΥ	ΜΝΗΜΗ ΣΥΝΑΓΕΡΜΟΥ

AL 2 αισθητήρας για τα καπναέρια κατεστραμμένος (συμβαίνει όταν η σόμπα δεν διαβάζει πια τα δεδομένα που της στέλνει ο αισθητήρας)

• Το θερμοστοιχείο έχει σπάσει
• Το θερμοστοιχείο έχει αποσυνδεθεί
- Θερμοκρασία καπναερίων εκτός φάσματος μέτρησης

AL 3 καυτά καπναέρια (συμβαίνει όταν η θερμοκρασία των καπναερίων ξεπερνά την τιμή της θερμοκρασίας ασφαλείας)

• Η καπνοδόχος έχει φράξει
• Μη ορθή εγκατάσταση
• Η σόμπα έχει μπουκώσει
• Η φόρτωση των πέλετ είναι πολύ ψηλά, ελέγξτε τη ρύθμιση πέλετ (ΚΤΕ)

ΣΗΜΕΙΩΣΗ: το μήνυμα καυτά καπναέρια 'hot fumi' εμφανίζεται αφότου έχει ήδη περάσει την πρώτη κατάσταση συναγερμού στους 250° και έχει οδηγήσει σε μείωση της ισχύος λειτουργίας της σόμπας, και μόνο όταν φτάσει σε θερμοκρασία 270° η σόμπα μπαίνει σε κατάσταση 'συναγερμός' και σβήνει.

AL 4 αναρροφητήρας σε βλάβη (συμβαίνει όταν το μοτέρ απαγωγής των καπναερίων έχει υποστεί βλάβη)

• Το μοτέρ απαγωγής καπναερίων έχει πάθει εμπλοκή
• Ο αισθητήρας στροφών έχει πάθει βλάβη
• Το μοτέρ απαγωγής καπναερίων έχει πάθει βλάβη
• Παρέμβαση θερμοστάτη του μοτέρ απαγωγής καπναερίων

AL 5 ανεπιτυχές άναμμα (συμβαίνει όταν κατά το άναμμα η θερμοκρασία των καπναερίων δεν υπερβαίνει το ελάχιστο όριο)

• Πιθανώς η αντίσταση για το άναμμα έχει πάθει βλάβη
• Το χωνευτήροι είναι βρόμικο ή υπάρχει υπερβολική ποσότητα πέλετ
- Έχει εξαντληθεί το πέλετ
- Ελέγξτε το θερμοστάτη ασφαλείας για τα πέλετ (αυτόματος επανοπλισμός)
• Η καπνοδόχος έχει φράξει

AL 6 έλλειψη πέλετ (συμβαίνει όταν έχει εξαντληθεί το πέλετ)

• Έχει εξαντληθεί το πέλετ στη δεξαμενή
  • Το μοτέρ με μειωτήρα στροφών έχει πάθει βλάβη
  • Ο αγωγός/κοχλίας του πέλετ έχει φράξει
  • Η φόρτωση των πέλετ είναι πολύ χαμηλά, ελέγξτε τη ρύθμιση πέλετ

AL 8 έλλειψη υποπίεσης (συμβαίνει όταν ο θερμοστάτης ασφαλείας, που εφάπτεται της δεξαμενής, τίθεται σε λειτουργία εξαιτίας της υπέρβασης θερμοκρασίας στη δεξαμενή πέλετ)

- Υπερβολικό φορτίο πέλετ

AL8 manca depressione (συμβαίνει όταν ο αγωγός αναρρόφησης του ψυχρού αέρα δεν τραβάει αρκετά)

• Ο αγωγός του ψυχρού αέρα έχει φράξει
• Ο πρεσοστάτης έχει πάθει βλάβη
• Ο αγωγός από σιλικόνη έχει φράξει

ΚΑΤΑΛΟΓΟΣ ΕΛΕΓΧΟΥ

Για μια πιο ολοκληρωμένη ανάγνωση του τεχνικού εντύπου

Τοποθέτηση και εγκατάσταση

Η θέση σε λειτουργία πραγματοποιείται από το εξουσιοδοτημένο ΚΤΕ που σας παρέδωσε την εγγύηση και το εγχειρίδιο οδηγιών συντήρησης
• Αερισμός του χώρου
• Ο καπναγωγός / η καπνοδόχος εξυπηρετεί μόνο την απαγωγή της σόμπας
• Ο καπναγωγός παρουσιάζει: 2 καμπύλες το πολύ
2 μέτρα οριζόντιου τμήματος το πολύ
• Ενα χωνευτήριο πέρα από την περιοχή αντίστροφης ροής
• Οι αγωγοί εκκένωσης έχουν κατασκευαστεί με τα κατάλληλα υλικά (συνιστάται το ανοξείδωτο ατσάλι)
- Κατά τη διέλευση τυχόν εύφλεκτων υλικών (π.χ. ξύλο) έχουν ληφθεί οι απαραίτητες προλήψεις για την αποφυγή πυρκαγιάς

Χρήση

• Το πέλετ που χρησιμοποιείται είναι καλής ποιότητας και δεν έχει καθόλου υγρασία
• Το χωνευτήριο και ο χώρος συλλογής της στάχτης είναι καθαροί και έχουν τοποθετηθεί σωστά
• Η πόρτα έχει κλείσει καλά
• Το χωνευτήριο έχει τοποθετηθεί σωστά στο ειδικό άνοιγμα

ΜΗΝ ΞΕΧΝΑΤΕ ΝΑ ΚΑΘΑΡΙΖΕΤΕ ΠΑΝΤΑ ΤΟ ΧΩΝΕΥΤΗΡΙΟ ΜΕ ΑΝΑΡΡΟΦΗΣΗ ΠΡΙΝ ΑΝΑΨΕΤΕ ΤΗ ΣΟΜΠΑ Σε περίπτωση που αποτύχετε να ανάψετε τη σόμπα, ΜΗΝ επιχειρήσετε να την ξανανάψετε προτού αδειάσετε το χωνευτήριο.

ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΤΟΝ ΚΑΘΑΡΙΣΜΟ

GlassKamin

(κωδ. 155240)

Χρησιμεύει στον καθα- ρισμό του κεραμικού τζαμιού.

Δοχείο για την αναρ- ρόφηση σκόνης χωρίς μοτέρ (κωδ. 275400)

Χρησιμεύει για τον καθα- ρισμό του καυστήρα.

Szanowny Kliencie
