ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KIT N3 EDILKAMIN
① "ΕξοδοβστοβκύκλωμαβτωνβσωμάτωνβG 3/4"
② ΈξοδοβαπόβεστίαβG 3/4"
③ ΕπιστροφήβοτηνβεστίαβG 3/4"
④ Επιστροφή από κύκλωμα σωμάτων G 3/4"
⑤ Εισαγωγήβκρύου νερού χρήσηςβG 1/2"
⑥ Έξοδοβζεστού νερού χρήσης στα είδη υγιεινήςG 1/2"
⑦ Βαλβίδαβασφαλείας θερμοκρασίας και πίεσης
⑧ Ροοστάτης
⑨ Jolly εξαέρωσηςβG 3/8"
⑩ Κυκλοφορητήςβκυκλώματοςβεστίας
⑪ Ανταλλάκτης τρίοδος
⑫ ΒαλβίδαβυποδοχήσβG 1"
⑬ Ηλεκτρονικόςβπίνακας
⑭ Στερέωσηβκαλωδίων
⑮ Καλώδιοβτροφοδασίας
⑯ Καλώδια για κυκλοφορητή κυκλώμετος θέρμανσης (φάση, ουδέτερο και γείωση)
⑰ Αισθητήραςβθερμοκρασίας
⑱ Κύκλωμαβθερμοκρασίαςβπεριβάλλοντος
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
- Autó to KIT kataoskeuáosθηκε για va dieukolúvei tov eykata-státη της εστίας kaloripéρ και για to loγο autó periplaμβάνει όλα τα απαραίτητα εξαρτήματα για μια σωστή eykataósta-ση του προϊόντος.
- To Kit διατίθεται ήδη συναρμολογημένο και με τα απαραίτητα ηλεκτρικά καλώδια και έτσι ο εγκαταστάτης θα πρέπει να κάνει μόνο τις συνδέσεις με τεφλόν προσέχοντας να βάλει κόντρα για να μη στραβώσουν οι σωλήνώσεις χαλκού.
- Οι συνδέσεις, το άναμμα και ο έλεγχος καλής λειτουργίας, πρέπει να γίνουν από ειδικευμένο προσωπικό, σε θέση να κάνει τις συνδέσεις σύμφωνα με τους ισχύοντες νόμους και ειδικά το νόμο 46/90 και ακολούθως DM 37, καθώς επίσης και των αδηγιών που δίνονται στο παρόν εγχειρίδιο.
Εκτός από αυτά που παρουσιάζονται σο παρόν τεύχος, πρέπει να Προσοχή: ληφθούν υπ' όψιν οι κανόνες UNI:
- n. 10683/2005 - γεννήτριες θερμότητας με ξύλα: προϋποθέσεις για την εγκατάσταση
- n. 10412:2 - θέρμανση με ζεστό νερό. Προϋποθέσεις για την ασφάλεια, ειδικές για την οικιακή θέρμανση με ενσωματωμένολέβητα με τροφοδοσία στερεού καυσίμου, με ισχύ της εστίας συνολική των εστιών όχι μεγαλύτερη από 35 kW.
Ειδικότερα:
- Πριν να αρχίσουμε την εγκατάσταση είναι σημαντικό να ελέγξο- υμε τη συμβατότητα της συσκευής όπως όρίζει ο κανόνας UNI 10683/2005
- Αφού ολοκληρωθεί η εγκατάσταση, ο εγκαταστάτης θα πρέπει να προβεί στις ενέργειες ανάμματος και να δώσει έγγραφο όπως προβλέπεται από τον κανόνα UNI 10683/2005 στις αντίστοιχες παραγράφους 4.6 και 5 e UNI 10412-2.
- Δεν γεμίζουμε ποτέ την εστία απευθείας από το δίχτυο με την πίεση του διχτύου επειδή αυτή θα μπορούσε να είναι μεγαλύτερη από την επιτρεπτή για την εστία - Η μέγιστη πίεση λειτουργίας δεν πρέπει να ξεπεράσει το 1,5 bar.
- Συνδέουμε τις εκτονώσεις της βαλβίδας ασφαλείας με την αποχέτευση. (βλέπε σχ. 2 στη σελίδα 2).
- Όταν το νερό είναι πολύ σκληρό, για να μη σχηματίζονται άλατα, θα πρέπει να βάλουμε ένα ειδικό αφαλατωτή
Υδραυλική εγκατάσταση εστίας καλοριφέρ με παραγωγή ζεστού νερού χρήσης + Επίτοιχο λέβητα
Συμβολισμοί:
ACS: Ζεστό νερό χρήσης
AF: Κρύο νερό
CA: Επίτοιχος λέβητας
F: Ροοστάτης
INT: Γενικός διακόπτης
ΜΙ: Έξοδος δίχτυο θέρμανσης
PR: Κυκλοφορητής διχτύου
θέρμανσης
P1: Κυκλοφορητής κυκλώμα τος εστίας
Ja: Jolly εκτόνωση αέρα
RA: Σώματα
RE: Ηλεκτρονικός πίνακας
RI: Επιστροφή διχτύου θερ
μανσης
S: Εκτόνωση
Sc: Ανταλλάκτης με πλάκες
ST: Αισθητήρας θερμοκρασίας
ΤΑ: Θερμοστάτης περιβάλλοντος
TCN: Θερμοστάτης επαφής
V: Βαλβίδα σύνδεσης
VE: Δοχείο διαστολής
VR: Βαλβίδα συγκράτησης
Τοποθέτηση καλωδίων
Στερεώστε τα καλώδια στην ειδική εγκοπή στη βάση
ox. 1
Εκτόνωση νερού από τη βαλβίδα ασφαλείας
Το νερό εκτόνωσης θα πρέπει να κατευθυνθεί σε ένα κάθετο σωλήνα (Α) διαμέσω ενός ракόρ (Β) με εισαγωγή αέρα αντιεπιστροφής, σε απόσταση από το σημείο εκτόνωσης (C).
Αυτός το σωλήνας (Α) πρέπει να έχει τα παρακάτω χαρακτηριστικά:
- Δεν πρέπει να ξεκινάει σε απόσταση μεγαλύτερη από 50 cm από την εκτόνωση της βαλβίδας (D) και πρέπει να βρίσκεται τον ίδιο χώρο που βρίσκεται το ΚΙΤ.
- Πρέπει να έχει κάθετο μήκος όχι
μικρότερο από 30 cm.
Μετά από αυτό το σημείο ο σωλήνας μπορεί να έχει μια απλή κλίση για να διευκολύνει την απορροή του νερού. - Η διάμετρος του σωλήνα πρέπει να είναι τουλάχιστον λίγο μεγαλύτερη από τη διάμετρο της βαλβίδας εκτόνωσης (D).
- Τελικά ο σωλήνας να καταλήγει στην αποχεύτευση.
ΗΛΕΚΤΡΟΝΙΚΟΣ ΠΙΝΑΚΑΣ
ΣΗΜΑΝΤΙΚΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
Είναι καθοριστικό για την ασφάλεια των προσώπων η γείωση.
Είναι υποχρεωτικό να τοποθετήσουμε ένα ξεχωριστό διακόπτη στο ηλεκτρικό κύκλωμα της εστίας καλοριφέρ.
- Είναι υποχρεωτικό να γειώσουμε τον κυκλοφορητή, τη βαλβίδα και τα μεταλλικά μέρη της εστίας
-ΡΟπου θεωρούμε αναγκαία τη σύνδεση του ΚΙΤ στο θερμοστάτη περιβάλλοντος, πρέπει να κόψουμε το
κλειστό κύκλωμα που περιλαμβάνεται γιαυτό το λόγο και να το συνδέσουμε σ' αυτό.
Σε περίπτωση αποσύνδεσης του θερμοστάτη, το κύκλωμα πρέπει να επανασυνδεθεί κατλλήλως.
- Ο κυκλοφορητής του διχτύου θέρμανσης πρέπει να συνδεθεί με τα 3 διαθέσιμα καλώδια (φάση, ουδέτερο γείωση).
ΗλεκτρικέςΡσυνδέσειςΡγιαΡτοΡΚΙΤ Ν3
| Τεχνικάβστοιχεία | ||
| Τροφοδοσίαβ50 Hz | Vac | 230±10% |
| Βαθμός προστασίας | IP | 54 |
| Θερμοκρασία min/max περιβάλλοντος | °C | 0:50 |
| Μήκοςβαισθητήρα | m | 1,5 |
| Διακύμ.θερμοστ.νερού χρήσης+θέρμ. | °C | 40÷80 |
| Διακυμ.θερμοστ.κυκλοφορητή κυκλ.εστίας | °C | 30÷40 |
| Φορτίο επαφών κυκλοφορητή κυκλ.εστίας W | 100 | |
| Φορτίο επαφών κυκλοφ. κυκλώμ.θέρμανσ W | 100 | |
| Φορτίο επαφών τρίοδης βαλβίδας | W | 50 |
-Χρήση:
Το ΚΙΤ Ν3 χρησιμεύει για την εγκατάσταση με εύκολο και λειτουργικό τρόπο μια εστία καλοριφέρ για τη θέρμανση του χώρου και την παραγωγή ζεστού νερού χρήσης.
Το σύστημα σχεδιάσθηκε για να συνδυασθεί το τζάκι καλοριφέρ με ένα άλλο λέβητα (αερίου ή με άλλο καύσιμο) ήδη υπάρχοντα ή καινούργιας εγκατάστασης.
-ΡΠως λειτουργεί:
'Ενας ηλεκτονικός πίνακας διαχειρίζεται τις παραμέτρους του νερού κάθε κυκλώματος με εντελώς αυτόματο τρόπο.
Αν συνδεθεί με το κύκλωμα των ειδών υγιεινής , το ΚΙΤ Ν3 μπορεί να ζεσταίνει το νερό που απευθείνεται στο μπάνιο και τη κουζίνα χωρίς να απαιτείται η χρήση του λέβητα.
Επίσης με τη σύνδεση του ηλεκτρονικού πίνακα (από τον εγκατάστατη) με ένα θερμοστάτη χώρου, θα έχουμε την επιθυμητή θαρμοκρασία στο χώρο μας.
-ΗΡθέση:
Ο αισθητήρας των οργάνων λειτουργίας, προστασίας και ελέγχου πρέπει να τοποθετηθεί απευθείας πάνω στην εστία ή πάνω στο σωλήνα εξόδου στα πρώτα 10 cm απόστασης από την εστία και σε κάθε περίπτωση πριν από οποιοδήποτε όργανο . Ο αισθητήρας πρέπει να μπει στην αναμονή της εστίας (βλέπε σχήμα σελ. 1 συμβ. ST)
-ΗΡασφάλεια:
Με τον ηλεκτρονικό πίνακα όλες οι παράμετροι ελέγχονται με σκοπό την πρόληψη κάθε περίπτωσης κινδύνου, όπτως η αύξηση της πίεσης ή υπερθέρμανση του διχτύου, προειδοποιώντας το χρήστη με ένα ηχητικό σήμα.
Σε οριακές περπτώσεις το ΚΙΤ Ν3, από μια βαλβίδα αποβάλλει αυτόματα το νερό που βρίσκεται στο δίχτυο στην αποχέτευση και αποφεύγεται κάθε επικίνδυνη κατάσταση
Το ηχητικό αλάρμ σε περίπτωση υπερθέρμανσης επεμβαίνει όταν η θερμοκρασίας υπερβαίνει τους 85 °C (διακεκομμένο σήμα) και τους 90 °C (συνεχές σήμα).
Σ' autή την περίπτωση ο χρήστης πρέπει να σταματήσει αμέσως να τροφοδοτεί την εστία με ξύλα.
-ΡΣύστημα κατά των αλάτων:
Οι κυκλοφορητές ενεργοποιούνται αυτόματα περιοδικά για μερικά δευτερόλεπτα από τον ηλεκτρονικό πίνακα τις περιόδους που δεν γίνεται συχνή χρήση.
Με αυτό τον τρόπο αποφεύγονται οι σχηματισμοί κρούστας αλάτων εσωτερικά των υδραυλικών κυκλωμάτων του ΚΙΤ, λόγω της σκληρότητας του νερού.
Σύμβολα:

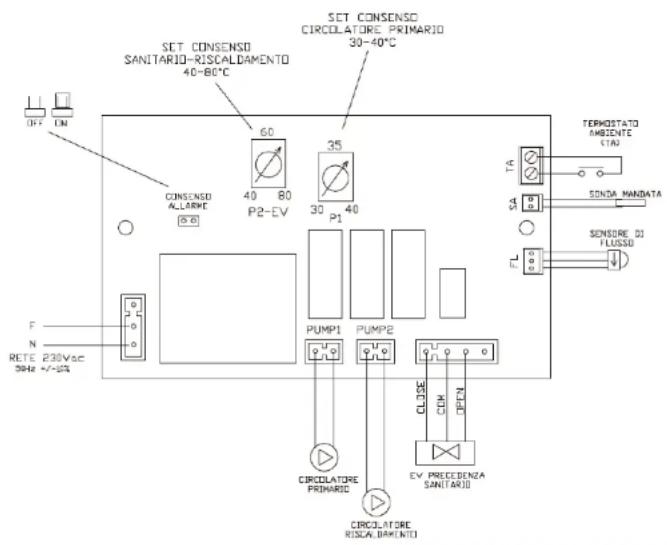

- SET CONSENSO SANITARIO-RISCALDAMENTO 40-80 C = PYOMISH ENTOAHΣ NEPOY XPHΣΗΣ - ΘΕΡΜΑΝΣΗΣ 40-80 C
- SET CONSENSO CIRCOLATORE PRIMARIO = PYΘΜΙΣΗ ΕΝΤΟΛΗΣ ΚΥΚΛΟΦΟΡΗΤΗ ΕΣΤΙΑΣ
- EV PRECEDENZA SANITARIO = ΗΛΕΚΤΡΟΒΑΛΒΙΔΑ ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ ΝΕΡΟ ΧΡΗΣΗΣ
- TERMOSTATO AMBIENTE (TA) = ΘΕΡΜΟΣΤΑΤΗΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ (TA)
SONDA MANDATA = ΑΙΣΘΗΤΗΡΑΣ ΕΞΟΔΟΥ ΝΕΡΟΥ ΕΣΤΙΑΣ
SENSORE DI FLUSSO = ΑΙΣΘΗΤΗΡΑΣ ΡΟΟΣΤΑΤΗ
ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ
Δηλώνουμε ότι τα ηλεκτρικά μέρη των συσκευών που αναφέρονται παραπάνω έχουν συμμορφωθεί σύμφωνα με την Οδηγία για τη Χαμηλή Τάση (2006/95/CE) και την Οδηγία Ηλεκτρομαγνητικής Συμμόρφωσης (2004/108/CE).
Διαστάσεις cm: 52 x 14 x 44,5 (M x B x Y) (cod: 627860)
① ΈξοδοςβοτοβκύκλωμαβτωνβσωμάτωνβG 3/4"
② "ΕξοδοςβαιόβεστίαβG 3/4"
③ ΕπιστροφήβοτηνβεστίαβG 3/4"
④ Επιστροφή από κύκλωμα σωμάτων G 3/4"
⑤ Εισαγωγήβκρύου νερού χρήσηςβG 1/2
⑥ Έξοδοβζεστού νερού χρήσης στα είδη υγιεινήςG 1/2"
⑦ Εισαγωγήβζεστούβνερούβχρήσης G 1/2" απόβτονβσυνδ. λέβητα 13 Κυκλοφορητήςβκυκλώματοςβσωμάτων
⑨ Ροστάτης
⑩ Τρίοδηβηλεκτροβαλβίδα
⑪ Jolly εξαέρωσηςβG 3/8
⑫ Κυκλοφορητήςβυκλώματοςβεστίας
⑪3 Κυκλοφορητήςβυκλώματοςβσωμάτων
⑧ Βαλβίδαβασφαλείαςθερμοκρασίας και πίεσηςβ(90°C -3 bar)
⑭ ΒαλβίδαβυποδοχήσβG 1"
⑮ Ανταλλάκτης με πλάκες 3οδος G 3/4"
⑯ Ηλεκτρονικόςβπίνακας
⑰ Στερέωσηβκαλωδίων
⑱ Καλώδιοβτροφοδοσίας
⑲ Αισθητήραςβθερμοκρασίας
⑳ Κύκλωμαβθερμοκρασίαςβπεριβάλλοντος
Προσοχή:
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
- Αυτό το ΚΙΤ κατασκευάσθηκε για να διευκολύνει τον εγκαταστάτη της εστίας καλοριφέρ και για το λόγο αυτό περιλαμβάνει όλα τα απαραίτητα εξαρτήματα για μια σωστή εγκατάσταση του προϊόντος.
- To Kit diatîθεται ήδη συναρμολογημένο και με τα απαραίτητα ηλεκτρικά καλώδια και έτσι ο εγκαταστάτης θα πρέπει να κάνει μόνο τις συνδέσεις με τεφλόν προσέχοντας να βάλει κόντρα για να μη στραβώσουν οι σωληνώσεις χαλκού.
- Οι συνδέσεις, το άναμμα καιο έλεγχος καλής λειτουργίας, πρέπει να γίνουν από ειδικευμένο προσωπικό, σε θέση να κάνει τις συνδέσεις σύμφωνα με τους ισχύοντες νόμους και ειδικά το νόμο 46/90 και ακολούθως DM 37, καθώς επίσης και των οδηγιών που δίνονται στο παρόν εγχειρίδιο.
Εκτός από αυτά που παρουσιάζονται στο παρόν τεύχος, πρέπει να ληφθούν υπ' όψιν οι κανόνες UNI:
- π. 10683/2005 - γεννήτριες θερμότητας με ξύλα: προϋποθέσεις για την εγκατάσταση
- n. 10412:2 - θέρμανση με ζεστό νερό. Προϋποθέσεις για την ασφάλεια, ειδικές για την οικιακή θέρμανση με ενσωματωμένο λέβητα με τροφοδοσία στερεού καυσίμου, με ισχύ της εστίας ή συνολική των εστιών όχι μεγαλύτερη από 35 kW.
Ειδικότερα:
- Прив va arxíosoume tην εγκατάσταση είναι σημαντικό να ελέγξουμε τη συμβατότητα της συσκευής όπως όρίζει ο κανόνας UNI 10683/2005
-
Αφού ολοκληρωθεί η εγκατάσταση, ο εγκαταστάτης θα πρέπει να προβεί στις ενέργειες ανάμματος και να δώσει έγγραφο όπως προβλέπεται από τον κανόνα UNI 10683/2005 στις αντίστοιχες παραγραφους 4.6 και 5 e UNI 10412-2.
-
Dev γεμίζουμε ποτέ την εστία απευθείας από το δίχτυο με την πίεση του δίχτύου επειδή αυτή θα μπορούσε να είναι μεγαλύτερη από την επιτρεπτή για την εστία
- Η μέγιστη πίεση λειτουργίας δεν πρέπει να ξεπεράσει το
1,5 bar.
- Συνδέουμε τις εκτονώσεις της βαλβίδας ασφαλείας με την αποχέτευση. (βλέπε σχ. 2 στη σελίδα 6).
- Όταν το νερό είναι πολύ σκληρό, για να μη σχηματίζονται άλατα, θα πρέπει να βάλουμε ένα ειδικό αφαλατωτή.
Υδραυλική εγκατάσταση εστίας καλοροφέρ με παραγωγή ζεστού νερού χρήσης + Επίτοιχο λέβητα
Συμβολισμοί :
ACS: Ζεστό νερό χρήσης
AF: Κρύο νερό
CA: Επίτοιχος λέβητας
EV: Τρίοδη ηλεκτροβαλβίδα
F: Ροστάτης
INT: Γενικός διακόπτης
ΜΙ: Έξοδος δίχτυο θέρμανση
P2: Κυκλοφορητής διχτύου θέρμανσης
P1: Κυκλοφορητής κυκλώμα τος εστίας
Ja: Jolly εκτόνωση αέρα
RA: Σώματα
RE: Ηλεκτρονικός πίνακας
RI: Επιστροφή διχτύου θερ
μανσης
S: Εκτόνωση
Sc: Ανταλλάκτης με πλάκες
ST: Αισθητήρας θερμοκρασίας
ΤΑ: Θερμοστάτης περιβάλ
λοντος
TCN: Θερμοστάτης επαφής
V: Βαλβίδα σύνδεσης
VE: Δοχείο διαστολής
VR: Βαλβίδα συγκράτησης
Τοποθέτηση καλωδίων
Εκτόνωση νερού από τη βαλβίδα ασφαλείας
Το νερό εκτόνωσης θα πρέπει να κατευθυνθεί σε ένα κάθετο σωλήνα (Α) διαμέσω ενός ракόρ (Β) με εισαγωγή αέρα αντιεπιστροφής, σε απόσταση από το σημείο εκτόνωσης (C).
Αυτός το σωλήνας (Α) πρέπει να έχει τα παρακάτω χαρακτηριστικά:
- Δεν πρέπει να ξεκινάει σε απόσταση μεγαλύτερη από 50 cm από την εκτόνωση της βαλβίδας (D) και πρέπει να βρίσκεται τον ίδιο χώρο που βρίσκεται το ΚΙΤ.
- Πρέπει να έχει κάθετα μήκος όχι μικρότερο από 30 cm. Μετά από αυτό το σημείο ο σωλήνας μπορεί να έχει μια απλή κλίση για να διευκολύνει την απορροή του νερού.
- Η διάμετρος του σωλήνα πρέπει να είναι τουλάχιστον λίγο μεγαλύτερη από τη διάμετρο της βαλβίδας εκτόνωσης (D).
- Τελικά ο σωλήνας να καταλήγει στην αποχεύτευση.
ΗΛΕΚΤΡΟΝΙΚΟΣ ΠΙΝΑΚΑΣ
ΣΗΜΑΝΤΙΚΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
Είναι καθοριστική για την ασφάλεια των προσώπων η γείωση.
Είναι υποχρεωτικό να τοποθετήσουμε ένα ξεχωριστό διακόπτη στο ηλεκτρικό κύκλωμα της εστίας καλοριφέρ.
- Είναι υποχρεωτικό να γειώσουμε τον κυκλοφορητή, τη βαλβίδα και τα μεταλλικά μέρη της εστίας
-ΡΟπου θεωρούμε αναγκαία τη σύνδεση του ΚΙΤ με θερμοστάτη περιβάλλοντος, πρέπει να κόψουμε κλειστό κύκλωμαπου περιλαμβάνεται γιαυτό το λόγο και να το συνδέσουμε σ' αυτό.
Σε περίπτωση αποσύνδεσης του θερμοστάτη, το κύκλωμα πρέπει να επανασυνδεθεί κατλλήλως.
Ηλεκτρικές συνδέσεις για το ΚΙΤ Ν3 BIS
| Τεχνικάβστοιχεία | ||
| Τροφοδοσία 50 Hz | Vac | 230÷10% |
| Βαθμός προστασίας | IP | 54 |
| Θερμοκρασία min/max περιβάλλοντος | °C | 0÷50 |
| Μήκος αισθητήρα | m | 1,5 |
| Διακύμ.θερμοστ.νερού χρήσης+θέρμ | °C | 40÷80 |
| Διακυμ.θερμοστ.κυκλοφορητή κυκλ.εστίας | °C | 30÷40 |
| Φορτίο επαφών κυκλοφορητή κυκλ.εστίας W | 100 | |
| Φορτίο επαφών κυκλοφ. κυκλώμ.θέρμανσ W | 100 | |
| Φορτίο επαφών τρίοδης βαλβίδας | W | 50 |
-Χρήση:
Το ΚΙΤ Ν3 χρησιμεύει για την εγκατάσταση με εύκολο και λειτουργικό τρόπο μια εστία καλοριφέρ για τη θέρμανση του χώρου και την παραγωγή ζεστού νερού χρήσης.
Το σύστημα σχεδιάσθηκε για να συνδυασθεί το τζάκι καλοριφέρ με ένα άλλο λέβητα (αερίου ή με άλλο καύσιμο) ήδη υπάρχοντα ή καινούργιας εγκατάστασης.
-ΡΠως λειτουργεί:
'Ενας ηλεκτρονικός πίνακας διαχειρίζεται τις παραμέτρους του νερού κάθε κυκλώματος με εντελώς αυτόματο τρόπο.
Αν συνδεθεί με το κύκλωμα των ειδών υγιεινής , το ΚΙΤ Ν3 μπορεί να ζεσταίνει το νερό που απευθύνεται στο μπάνιο και τη κουζίνα χωρίς να απαιτείται η χρήση του λέβητα.
Επίσης με τη σύνδεση του ηλεκτρονικού πίνακα (από τον εγκατάστατη) με ένα θερμοστάτη χώρου, θα έχουμε την επιθυμητή θαρμοκρασία στο χώρο μας.
Σε περίπτωση που δεν θέλουμε να συνδέσουμε το ζεστό νερό χρήσης που βγαίνει πιθανόν από ένα άλλο λέβητα στο ΚΙΤ, χρησιμοποιούμε μια τάπα για να κλείσουμε το σωλήνα που δεν συνδέεται στο ΚΙΤ σημείο n° 7 σελίδα 5).
-ΗΡθέση:
Ο αισθητήρας των οργάνων λειτουργίας, προστασίας και ελέγχου πρέπει να τοποθετηθεί απευθείας πάνω στην εστία ή πάνω στο σωλήνα εξόδου στα πρώτα 10 cm απόστασης από την εστία και σε κάθε περίπτωση πριν από οποιοδήποτε όργανο . Ο αισθητήρας πρέπει να μπει στην αναμονή της εστίας (βλέπε σχήμα σελ. 5 συμβ. ST)
-ΗΡασφάλεια:
Με τον ηλεκτρονικό πίνακα όλες οι παράμετροι ελέγχονται με σκοπό την πρόληψη κάθε περίπτωσης κινδύνου, όπως η αύξηση της πίεσης ή υπερθέρμανση του διχτύου, προειδοποιώντας το χρήστη με ένα ηχητικό σήμα.
Σε οριακές περπτώσεις το KIT N3, από μια βαλβίδα αποβάλλει αυτόματα το νερό που βρίσκεται στο δίχτυο στην αποχέτευση και αποφεύγεται κάθε επικίνδυνη κατάσταση Το ηχητικό αλάρμ σε περίπτωση υπερθέρμανσης επεμβαίνει όταν η θερμοκρασίας υπερβαίνει τους 85 °C (διακεκομμένο σήμα) και τους 90 °C (συνεχές σήμα).
Σ' autή την περίπτωση ο χρήστης πρέπει να σταματήσει αμέσως να τροφοδοτεί την εστία με ξύλα.
-ΡΣύστημα κατά των αλάτων:
Οι κυκλοφορητές ενεργοποιούνται αυτόματα περιοδικά για μερικά δευτερόλεπτα από τον ηλεκτρονικό πίνακα τις περιόδους που δεν γίνεται συχνή χρήση.
Με αυτό τον τρόπο αποφεύγονται οι σχηματισμοί κρούστας αλάτων εσωτερικά των υδραυλικών κυκλωμάτων του ΚΙΤ, λόγω της σκληρότητας του νερού
Σημειώσεις:
- Κρατείστε το εγχειρίδιο για κάποια μελλοντική χρήση του.
- Οι λεπτομέρειες που παρουσιάζονται είναι γραφικά και γεωμετρικά ενδεικτικές.
Ο κατασκευαστής έχει το δικαίωμ αλλαγής, οποιαδήποτε στιγμή και χωρίς προειδοποίηση, των τεχνικών και αισθητικών στοιχείων που παρουσιάζονται.
ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ
Δηλώνουμε ότι τα ηλεκτρικά μέρη των συσκευών που αναφέρονται παραπάνω έχουν συμμορφωθεί σύμφωνα με την Οδηγία για τη Χαμηλή Τάση (2006/95/CE) και την Οδηγία Ηλεκτρομαγνητικής Συμμόρφωσης (2004/108/CE).
EDILKAMIN
TECNOLOGIA DEL FUOCO
Edilkamin S.p.A. - via Mascagni, 7 - I-20020 - Lainate (MI)
tel. + 39 02.937.62.1 - fax + 39 02.937.62.400
www.edilkamin.com - mail@edilkamin.com
