Caractéristiques techniques	Type : Cuisinière à pellets
Puissance nominale	8 kW
Rendement	90%
Capacité du réservoir	25 kg
Dimensions (L x P x H)	800 x 600 x 850 mm
Poids	150 kg
Utilisation	Chauffage et cuisson
Entretien	Nettoyage régulier du foyer et du réservoir
Réparation	Assistance technique recommandée pour les réparations
Sécurité	Système de sécurité contre la surchauffe
Informations générales	Conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - MICRON EDILKAMIN

Comment allumer ma cuisinière EDILKAMIN MICRON ?

Pour allumer votre cuisinière, assurez-vous que le réservoir de combustible est plein et que le système électrique fonctionne. Appuyez sur le bouton d'allumage situé sur le panneau de contrôle et suivez les instructions à l'écran.

Pourquoi ma cuisinière ne chauffe-t-elle pas ?

Vérifiez si le réservoir de combustible est vide ou si le combustible est de mauvaise qualité. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment nettoyer la cuisinière EDILKAMIN MICRON ?

Il est recommandé de nettoyer régulièrement le compartiment à cendres et les grilles. Utilisez un aspirateur pour enlever les cendres et un chiffon humide pour nettoyer les surfaces extérieures. Ne pas utiliser de produits abrasifs.

Que faire si la cuisinière affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. En général, les codes d'erreur indiquent des problèmes spécifiques comme une surchauffe ou un problème de combustion. Si le problème persiste, contactez le service clientèle.

La cuisinière fait-elle un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème avec le ventilateur ou d'autres composants internes. Vérifiez que rien n'entrave le fonctionnement. Si le bruit persiste, il est conseillé de contacter un technicien qualifié.

Comment régler le thermostat de ma cuisinière EDILKAMIN MICRON ?

Pour régler le thermostat, utilisez le bouton de réglage sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

La cuisinière ne s'éteint pas, que faire ?

Si la cuisinière ne s'éteint pas, vérifiez si le bouton d'arrêt est en position correcte. Si le problème persiste, débranchez l'appareil et rebranchez-le après quelques minutes. Si cela ne résout pas le problème, contactez un professionnel.

Quel type de combustible puis-je utiliser avec ma cuisinière EDILKAMIN MICRON ?

La cuisinière EDILKAMIN MICRON fonctionne généralement avec des pellets de bois. Assurez-vous d'utiliser un combustible de haute qualité pour un fonctionnement optimal.

MODE D'EMPLOI MICRON EDILKAMIN

Separator do zbierania popiołu bez silnika (kod 275400) Przydatny do czyszczenia paleniska GlassKamin (kod 155240) Przydatny do czyszczenia szkła ceramicznego- 104 - FRANÇAIS Madame / Monsieur Nous vous remercions et nous vous félicitons d’avoir choisi notre produit. Avant de l’utiliser, nous vous demandons de lire attentivement cette fi che, afi n de pouvoir exploiter au mieux et en toute sécurité les performances de votre appareil. Pour tout autre renseignement ou nécessité, contactez le REVENDEUR chez lequel vous avez effectué votre achat ou visitez notre site internet www.edilkamin.com à la rubrique CENTRES D’ASSISTANCE TECHNIQUE. REMARQUE - Après avoir déballé le produit, assurez-vous que son contenu soit intact et complet (coude de raccord, rosace, poignée « main froide », kit brides de fi xation murale, revêtement, livret de garantie, gant,CD/fi che technique, spatule, sels hygroscopiques). En cas d’anomalies, adressez-vous tout de suite au revendeur chez lequel vous avez effectué l’achat et remettez-lui une copie du livret de garantie et de la facture. - Mise en service/test Elle doit être obligatoirement effectuée par le – Centre d’Assistance Technique – autorisé Edilkamin (CAT) sous peine de voir la garantie expirer. La mise en service telle qu’elle est décrite par la norme UNI 10683 consiste en une série d’opérations de contrôle qui sont effectuées une fois le poêle installé et qui ont pour but de vérifi er que le système fonctionne bien et qu’il est en accord avec les règlementations. Chez votre revendeur, sur le site www.edilkamin.com ou en appelant le numéro vert, vous pouvez trouver le Centre d’Assistance le plus proche de chez vous. - des installations incorrectes, des entretiens mal effectués, une utilisation impropre du produit, déchargent l’entreprise productri- ce de tout dommage éventuel découlant de l’utilisation du produit. - le numéro du coupon de contrôle, nécessaire pour l’identifi cation du poêle, est indiqué : - sur le haut de l’emballage - sur le livret de garantie qui se trouve à l’intérieur du foyer - sur la plaquette appliquée à l’intérieur du poêle ; Cette documentation ainsi que la facture doivent être conservées pour l’identifi cation, et les informations qu’elles contiennent devront être communiquées à l’occasion d’éventuelles demandes de renseignements et mises à disposition pour une éventuelle intervention d’entretien ; - les détails représentés sont indicatifs, du point de vue graphique et géométrique.

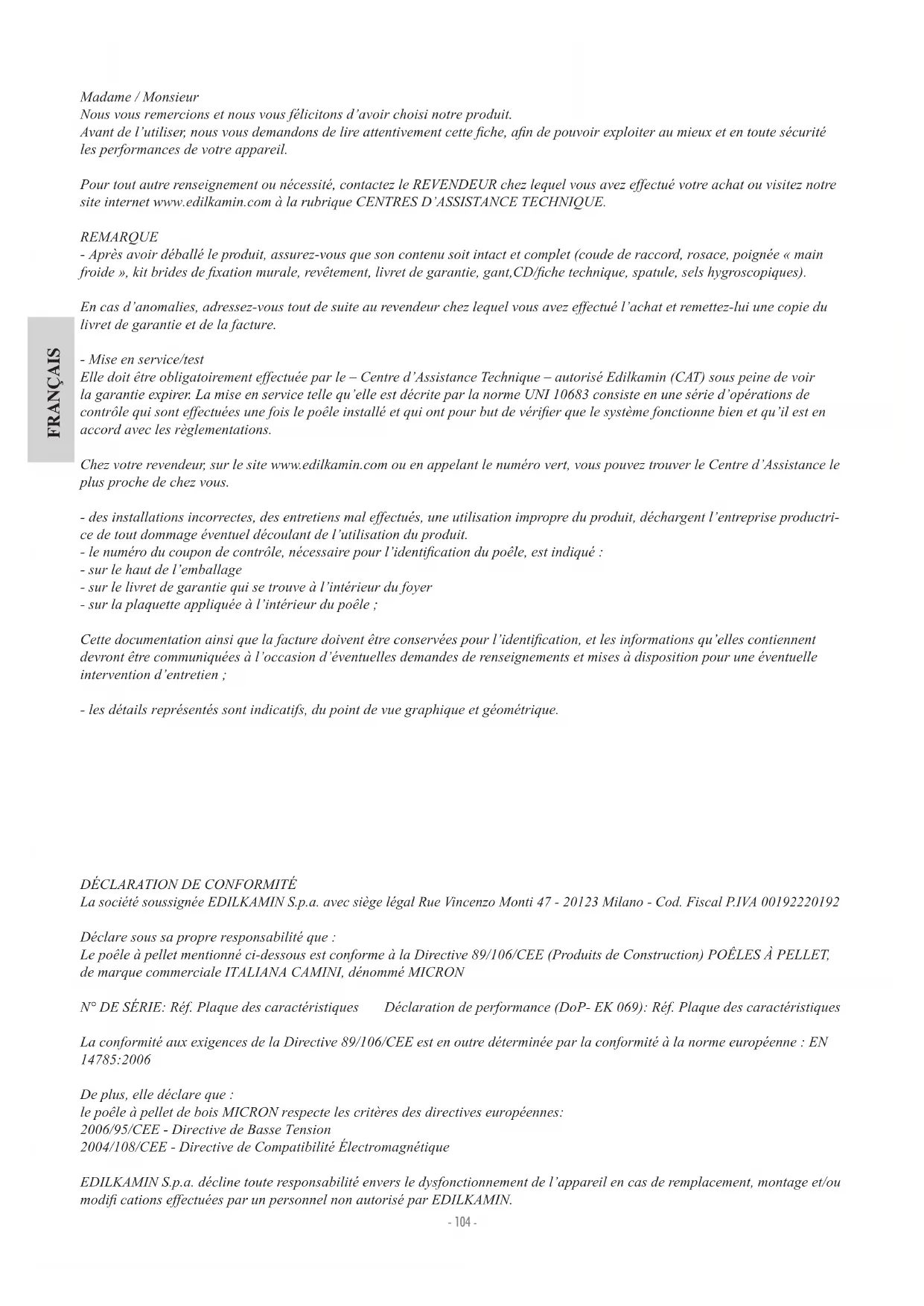

DÉCLARATION DE CONFORMITÉ

La société soussignée EDILKAMIN S.p.a. avec siège légal Rue Vincenzo Monti 47 - 20123 Milano - Cod. Fiscal P.IVA 00192220192 Déclare sous sa propre responsabilité que : Le poêle à pellet mentionné ci-dessous est conforme à la Directive 89/106/CEE (Produits de Construction) POÊLES À PELLET, de marque commerciale ITALIANA CAMINI, dénommé MICRON N° DE SÉRIE: Réf. Plaque des caractéristiques Déclaration de performance (DoP- EK 069): Réf. Plaque des caractéristiques La conformité aux exigences de la Directive 89/106/CEE est en outre déterminée par la conformité à la norme européenne : EN 14785:2006 De plus, elle déclare que : le poêle à pellet de bois MICRON respecte les critères des directives européennes: 2006/95/CEE - Directive de Basse Tension 2004/108/CEE - Directive de Compatibilité Électromagnétique EDILKAMIN S.p.a. décline toute responsabilité envers le dysfonctionnement de l’appareil en cas de remplacement, montage et/ou modifi cations effectuées par un personnel non autorisé par EDILKAMIN.- 105 - FRANÇAIS

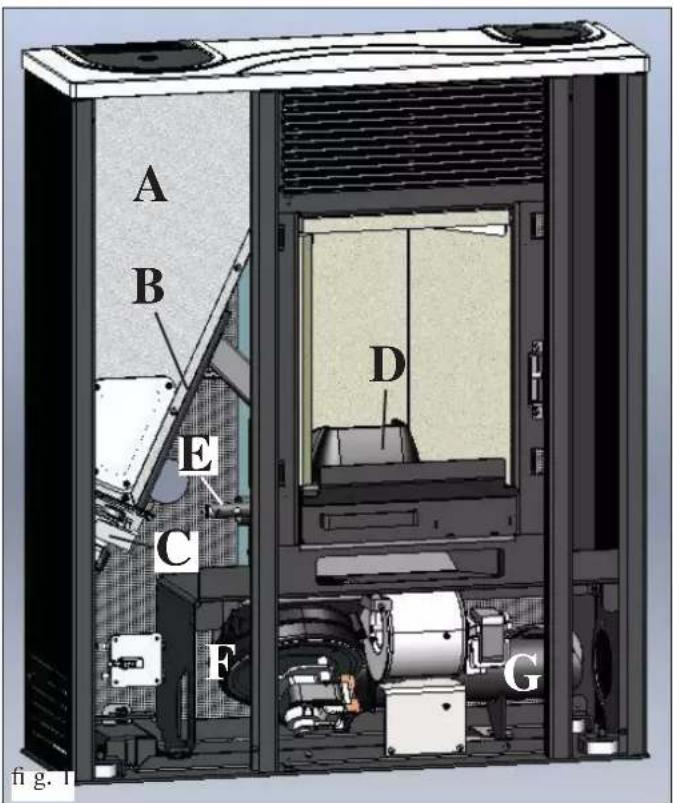

PRINCIPE DE FONCTIONNEMENT

Le poêle MICRON produit de l’air chaud en utilisant comme combustible le pellet en bois, dont la combustion est gérée de manière électronique. Ci-dessus l’illustration du fonctionne- ment (les lettres se réfèrent à la fi gure 1). Le combustible (pellet) est prélevé du réservoir de stockage (A) et, au moyen d’une vis sans fi n (B) activée par un mo- toréducteur (C), est transporté dans le creuset de combustion (D). Les pellets s’allument grâce à l’air chaud produit par une rési- stance électrique (E) et aspiré dans le creuset au moyen d’un extracteur de fumée (F). Les fumées produites par la combustion sont extraites du foyer au moyen du ventilateur (F), et expulsées par le raccord (G) et par un éventuel raccord situé à l’arrière, sur le côté droit et sur le dessus du poêle (voir la page 110). Le foyer est recouvert en fonte, sa partie frontale est fermée par une petite porte en vitrocéramique (pour l’ouverture, utiliser la poignée « main froide »). La quantité de combustible, l’extraction des fumées, l’ali- mentation de l’air de combustion sont réglées grâce à la carte électronique pourvue d’un logiciel, dans le but d’obtenir une combustion de haut rendement et de faibles émissions. Le poêle est pourvu d’une prise série prévue pour le bran- chement avec câble en option (cod. 640560) à des dispositifs d’allumage à distance ( chronothermostats, etc.). Le revêtement externe en céramique est disponible en trois couleurs différentes: blanc crème, bordeaux et gris.

L’air chaud est diffusé dans l’atmosphère de la pièce d’instal- lation à travers la grille située en haut de la façade ; celui-ci est aussi émis par la bouche du foyer.

• Les seuls risques découlant de l’utilisation du poêle sont liés au non respect des normes d’installation, à un contact direct avec des parties électriques sous tension (internes), à un contact avec le feu et les parties chaudes (vitre, tuyaux, sortie d’air chaud) ou à l’introduction de corps étrangers.

• Si des composants ne fonctionnent pas, le poêle est doté de dispositifs de sécurité qui garantissent son extinction, et qu’il faut laisser procéder sans intervenir.

• Pour que le poêle fonctionne normalement, il doit être installé en respectant ce qui est indiqué sur cette fi che et la porte du foyer ne doit pas être ouverte pendant le fonctionnement : en effet la combustion est gérée automatiquement et ne nécessite d’aucune intervention.

• Utiliser uniquement comme combustible le pellet de bois d’un diam. de 6 mm.

• Aucun corps étranger ne doit être introduit dans le foyer ou dans le réservoir.

• Pour le nettoyage du conduit de fumée (conduit qui relie le raccord de sortie de fumées du poêle au conduit de cheminée) il ne faut pas utiliser de produits infl ammables.

• Les parties du foyer et du réservoir doivent être aspirées uniquement à FROID.

• La vitre peut être nettoyée à FROID avec un produit appliqué à l’aide d’un chiffon.

• Ne pas nettoyer l’appareil lorsqu’il est chaud.

• S’assurer que le poêle soit positionné et allumé par un CAT autorisé Edilkamin (centre d’assistance technique) selon les indications de la présente fi che ; conditions du reste indispensa- bles pour la validation de la garantie.

• Pendant le fonctionnement du poêle, les conduits d’évacua- tion et la porte atteignent des températures élevées (ne pas toucher sans le gant prévu à cet effet).

• Ne pas déposer d’objets non résistants à la chaleur tout près de la cheminée.

• Ne JAMAIS utiliser de combustibles liquides pour allumer le poêle ou raviver les braises.

• Ne pas boucher les ouvertures d’aération dans la pièce où est installé le poêle, ni les entrées d’air de celui-ci.

• Ne pas mouiller le poêle, ne pas s’approcher des parties élec- triques avec les mains humides.

• Ne pas mettre de réductions sur les conduits d’évacuation des fumées.

• Le poêle doit être installé dans des pièces adaptées à la prévention contre les incendies et possédant tout ce qui est nécessaire à l’appareil (alimentation et évacuations) pour un fonctionnement correct et en toute sécurité.

• En cas de nécessité, effectuez le nettoyage du parcours des fumées : extrayez le foyer en Vermiculite en retirant les étriers de fi xation.

• En cas d’échec, NE PAS répéter l’allumage avant d’avoir vidé le creuset.

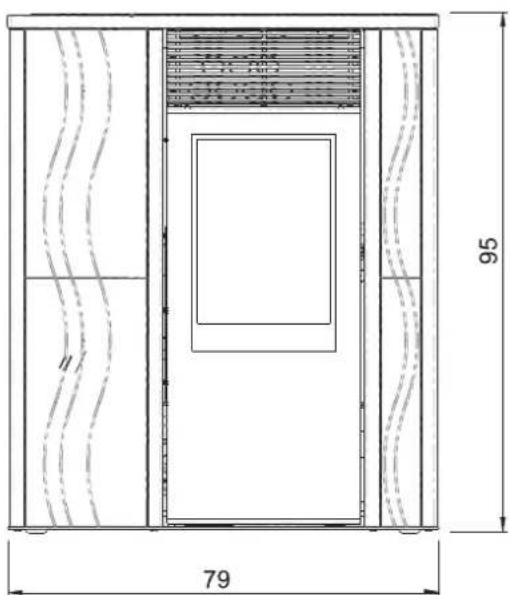

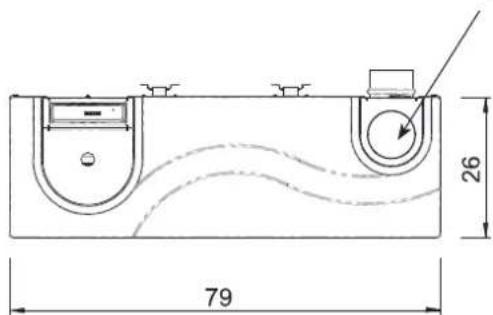

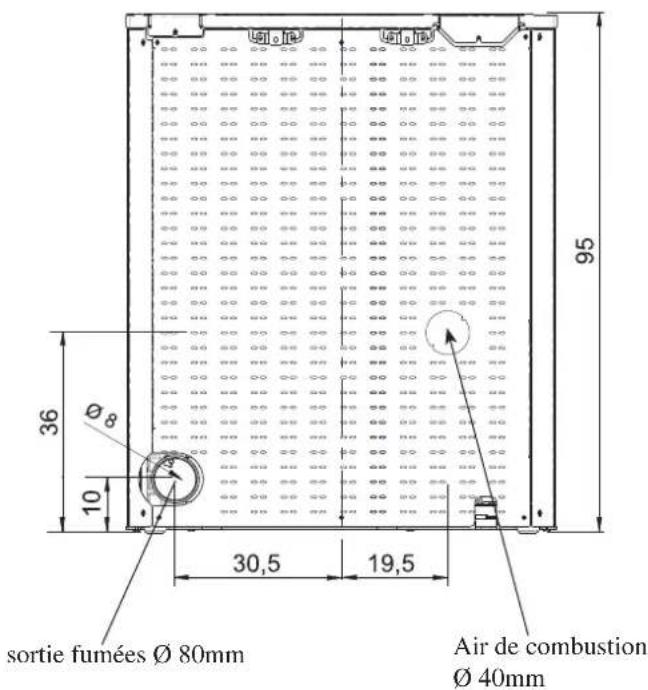

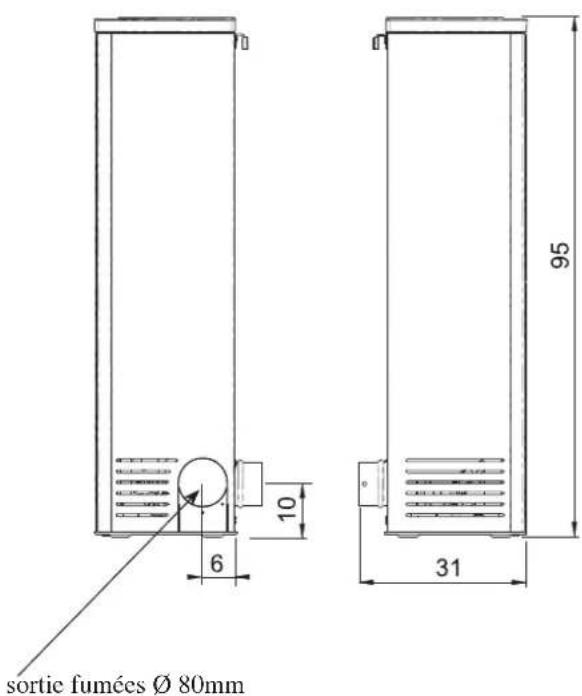

sortie fumées Ø 80mm Droit Gauche Air de combustion Ø 40mm sortie fumées Ø 80mm sortie fumées Ø 80mm- 107 - FRANÇAIS APPAREILS ÉLECTRONIQUES

Sur la sortie série RS232, au moyen d’un câble spécial (cod. 640560), il est possible de faire installer par le CAT (centre d’assi- stance technique) une option pour le contrôle des allumages et des extinctions, par ex. thermostat d’ambiance. La sortie série se trouve à l’arrière du poêle. BATTERIE TAMPON Sur la carte électronique se trouve une batterie tampon (type Cr 2032 à 3 Volt). Son dysfonctionnement est du à une usure normale (qui ne peut être considéré défaut de fabrication). Pour plus d’informations, contactez le CAT (Centre d’assistance technique) qui a effectué le 1er allumage.

DISPOSITIFS DE SÉCURITÉ

• THERMOCOUPLE : Placé sur le système d’évacuation des fumées, il en relève la température. En fonction des paramètres programmés, il contrôle les phases d’allumage, de fonctionnement et d’extinction.

• PRESSOSTAT DIFFÉRENTIEL: Placé dans la zone d’aspiration des fumées, il intervient quand il relève des problèmes de dépression dans le circuit des fumées (par ex.: conduit de cheminée bouché).

• THERMOSTAT DE SÉCURITÉ: Il intervient si la température à l’intérieur du poêle est trop élevée. Il bloque le chargement du pellet en provoquant l’extinction du poêle.- 108 - FRANÇAIS CARACTÉRISTIQUES

CARACTÉRISTIQUES THERMOTECHNIQUES

Puissance nominale 7 kW Rendement de la puissance nominale 91 % Émission CO (13% O

) puissance nominale 0,013 % Masse fumées puissance nominale 4,8 g/s Puissance réduite 2,1 kW Rendement de la puissance réduite 93 % Émission CO (13% O

) puissance réduite 0,025 % Masse fumées puissance réduite 2,6 g/s Surchauffe maximum des fumées 140 °C Tirage minimum 12 / 5 Pa Autonomie min/max 8 / 24 heures Consommation combustible min/max 0,5 / 1,6 kg/h Capacité du réservoir 15 kg Volume chauffable * 180 m³ Poids avec emballage 125 kg Diamètre conduit de fumée (mâle) 80 mm Diamètre conduit prise d'air (mâle) 40 mm

• Le volume chauffable est calculé en considérant une isolation de la maison conforme à la Loi 10/91 et modifi cations successi- ves, et une demande de chaleur de 33 Kcal/m³ heure.

• Il est important également de tenir compte de l’emplacement du poêle dans la pièce à chauffer. N.B. 1) il faut prendre en considération que des appareils externes peuvent perturber le fonctionnement de la carte électronique. 2) attention : toute intervention sur des composants sous tension, tout entretien et/ou vérifi cation doivent être effectués par du personnel qualifi é. (Avant d’effectuer toute opération d’entretien, débrancher l’appareil du réseau d’alimentation électrique).

CARACTÉRISTIQUES ÉLECTRIQUES

Alimentation 230Vac +/- 10% 50 Hz Puissance absorbée moyenne 120

Puissance absorbée à l’allumage 400 W Protection sur carte électronique * Fusible F4 AL, 250 Vac Les données reportées ci-dessus sont à titre indicatif. EDILKAMIN s.p.a. se réserve le droit de modifi er sans préavis ses produits et selon son jugement sans appel.- 109 - FRANÇAIS Pour tout ce qui n’est expressément indiqué, se référer aux normes locales de chaque pays. En Italie, se référer à la norme UNI 10683, et aux éventuelles indications régionales ou des l’ASL locaux. En cas d’installation en copropriété, demandez l’avis préventif à l’administrateur. VÉRIFICATION DE COMPATIBILITÉ AVEC D’AU- TRES DISPOSITIFS Le poêle NE doit PAS être installé dans une pièce où se trou- vent des extracteurs, des appareils de chauffage de type B, et d’autres appareils qui pourraient compromettre son fonctionne- ment correct. Voir la norme UNI 10683.

VÉRIFICATION DU BRANCHEMENT ÉLECTRIQUE

(placer la prise de courant à un endroit facilement accessible) Le poêle est pourvu d’un câble d’alimentation électrique qu’il faut relier à une prise de 230V 50 Hz, de préférence avec un interrupteur magnétothermique. Si la prise de courant n’est pas facilement accessible, prévoyez un dispositif d’interruption de l’alimentation (interrupteur) en amont du poêle (à la charge du client). Des variations de tension supérieures à 10% peuvent compro- mettre le poêle. L’installation électrique doit être à norme ; vérifi er particulière- ment l’effi cacité du circuit de terre. La ligne d’alimentation doit être de section adaptée à la puis- sance du poêle. Le mauvais état du circuit de terre peut provoquer un dysfon- ctionnement dont Edilkamin ne sera pas responsable.

DISTANCES DE SÉCURITÉ ANTI-INCENDIE

En cas de murs combustibles (par ex. en bois), il faut prévoir une isolation adéquate avec un matériau non combustible. Il est obligatoire d’isoler adéquatement le tuyau d’évacuation des fumées car il peut atteindre des températures élevées. Tout élément fait de matériaux combustibles et/ou sensibles à la chaleur et se trouvant à coté du poêle, doit être à une distance de 20 cm minimum ou bien être calorifugé de manière oppor- tune avec un matériau isolant et non combustible; dans tous les cas il ne faut pas placer des matériaux devant le poêle à moins de 80 cm parce qu’ils seraient soumis directement au rayonne- ment du foyer.

Il est indispensable qu’une prise d’air reliée avec l’extérieur soit installée derrière le poêle, avec une section utile minimum de 80 cm², et qui garantisse une alimentation d’air suffi sante pour la combustion. La prise d’air doit être reliée au raccord approprié présent à l’arrière du poêle (voir page 111). INSTALLATION A : conduit de cheminée en acier calorifugéB : hauteur minimum 1,5 m et toutefois au-delà de la hauteur d’avant-toit.C-E : prise d’air reliée l’extérieur (section passante minimum 80 cm²)D : conduit de cheminée en acier, interne au conduit de cheminée existant en ciment. SOUCHE Les caractéristiques fondamentales sont : - section interne avec base identique à celle du conduit de cheminée. - section de sortie non inférieure au double de celle du conduit de cheminée. - position en plein vent, au-dessus du sommet du toit et en dehors de la zone de refl ux. SYSTÈME D’EXTRACTION DES FUMÉES Le système d’extraction doit être uniquement prévu pour le poêle (des systèmes d’extraction dans un conduit de che- minée en commun ne sont pas autorisés). L’évacuation des fumées advient par le raccord de 8 cm de diamètre situé à l’arrière, sur le côté droit/gauche ou sur le des- sus de l’appareil. Le système d’extraction des fumées doit être relié avec l’extérieur en utilisant des tuyaux en acier certifi és EN 1856. Le tuyau doit être hermétiquement scellé. Pour l’étanchéité des tuyaux et leur éventuelle isolation, il est nécessaire d’utiliser des matériaux résistants aux hautes températures (silicone ou mastics pour hautes températures). L’unique tronçon horizontal admis peut avoir une longueur jusqu’à 2 m. Il est possible d’avoir jusqu’à deux coudes ayant une ampleur max. de 90° (par rapport à la verticale). Il est nécessaire d’avoir (si le conduit d’évacuation ne s’insère pas dans le conduit de cheminée) un tronçon vertical et un em- bout de protection contre le vent (en référence à la UNI 10683). Si le canal de fumée est à l’extérieur, il doit être calorifugé adéquatement. Si le canal de fumée est encastré dans un conduit de cheminée, ce dernier doit être adapté pour les combustibles solides et s’il est plus grand de 0 150 mm, il est nécessaire de réaliser un gainage avec des tuyaux de section et matériau appropriés (ex. acier 0 80 mm). Tous les tronçons du conduit de fumée doivent pouvoir être contrôlés. Les souches de cheminée et les conduits de fumée auxquels sont reliés les appareils utilisant des combustibles solides doivent être nettoyés une fois dans l’année (vérifi er si dans votre pays existe une norme à ce propos). L’absence régulière de contrôle et de nettoyage augmente la probabilité d’incendie de la souche. En cas d’incendie, procéder ainsi : ne pas éteindre avec de l’eau, vider le réser- voir à pellet. Adressez-vous à du personnel spécialisé avant de redémarrer la machine. CAS TYPIQUES Fig. 1 Fig. 2- 110 - FRANÇAIS INSTALLATION

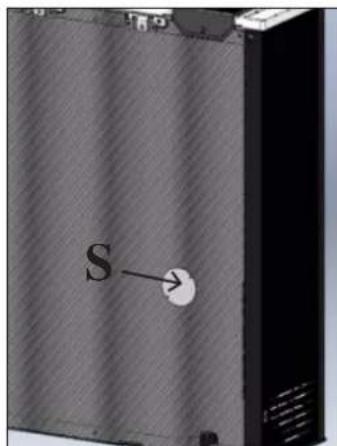

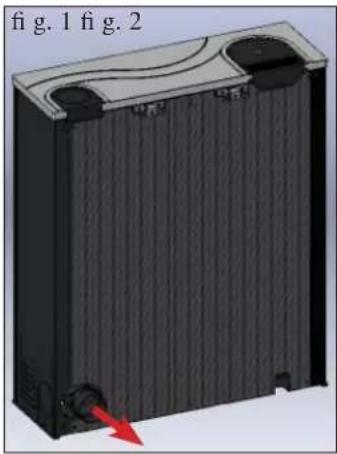

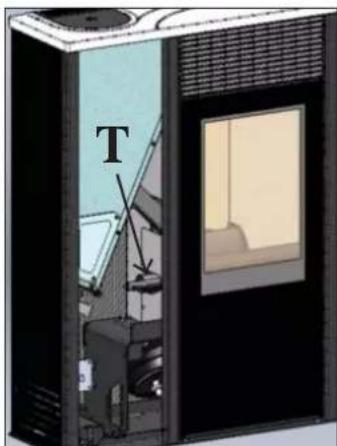

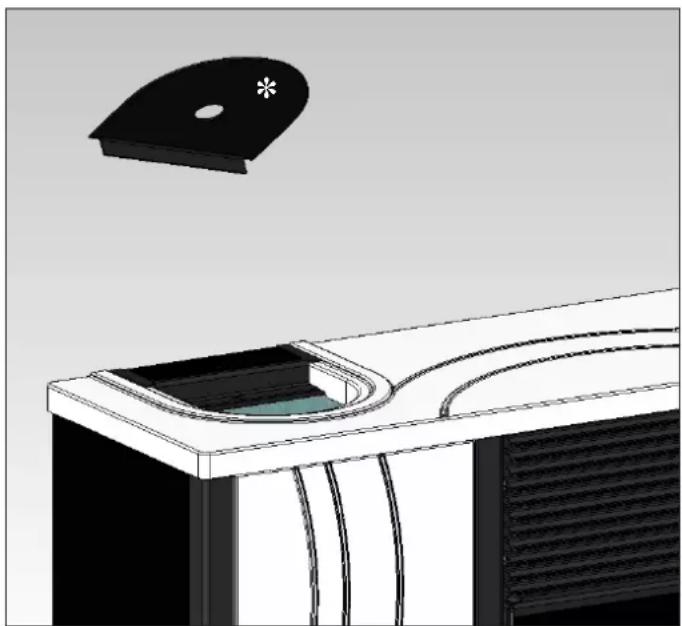

MICRON est prédisposé pour le raccordement du tuyau de sor- tie des fumées situé à l’arrière, sur le côté droit et sur le dessus du poêle. Le poêle livré est confi guré avec la sortie du tuyau des fumées à l’arrière (fi g. 1-2). RACCORDEMENT SORTIE FUMÉES PAR L’ARRIÈRE Raccorder le tuyau de sortie des fumées arrière (non fourni) coude de raccord (C - fi g. 4) au moyen du collier de serrage

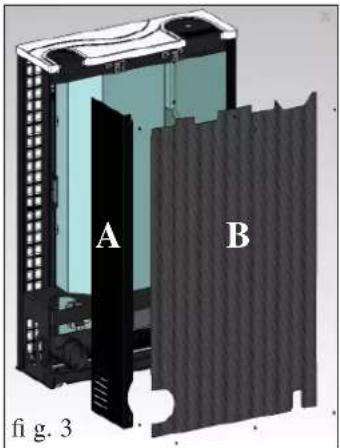

POUR PERMETTRE LE RACCORDEMENT DE SOR-

TIE DES FUMÉES DU CÔTÉ DROIT ET PAR LE DESSUS, IL EST NÉCESSAIRE D’ENLEVER LE CÔTÉ MÉTALLIQUE DROIT ET LE PANNEAU ARRIÈRE. Procéder ainsi : - Démonter le côté métallique droit en enlevant 2 vis (A - fi g. 3). - Démonter le panneau arrière en enlevant 6 vis (B - fi g. 3). RACCORDEMENT DE LA SORTIE DES FUMÉES PAR

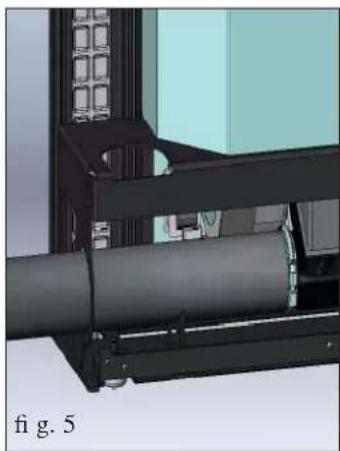

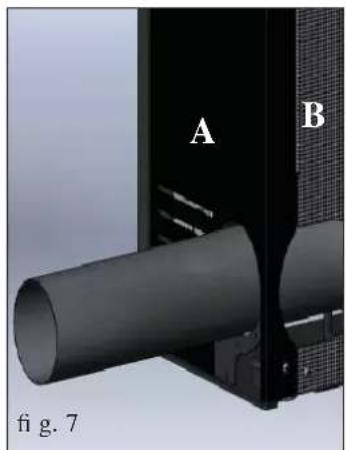

Retirer le coude de raccord (C - fi g. 4) Raccorder le tuyau de sortie des fumées (non fourni) sur le rac- cord du limaçon des fumées au moyen du collier fourni (fi g. 5). Retirer le diaphragme prédécoupé (E - fi g. 6) du côté métalli- que (A), précédemment démonté, pour permettre le passage du conduit de sortie des fumées (non fourni). Enlever la portion F (fi g. 6) du diaphragme E (fi g. 6). Remonter le còté métallique A (fi g. 7), le panneau arrière B (fi g. 7) et le diaphragme E sans la portion F (fi g. 8). Achever l’opération en fi xant la rosace de fi xation fournie G (fi g. 8) au moyen des vis fournies. N.B. : la fi xation de la rosace et du côté en tôle doit être réa- lisée après avoir effectué la fi xation défi nitive du conduit de cheminée. RACCORDEMENT SORTIE FUMÉES PAR LE DESSUS Desserrer le collier de serrage du coude de raccord (C - fi g.9/10) et tourner celui-ci de 90° vers le haut. Retirer du dessus le couvercle métallique (H - fi g. 11) fi xé au moyen des vis. Retirer le diaphragme prédécoupé (I - fi g. 12), pour permettre le passage du conduit de sortie des fumées (non fourni). Replacer le couvercle (H) et insérer le tuyau de sortie des fumées (non fourni) par le haut en l’enfi lant sur le coude de raccord (C -fi g. 13/14) au moyen du collier fourni. Achever l’opération en remontant le côté métallique (A - fi g.

15) et le panneau arrière (B - fi g. 15).

Il est indispensable qu’un conduit de prise d’air relié avec l’extérieur soit installé derrière le poêle, avec une section utile mini- mum de 80 cm², qui garantit une alimentation d’air suffi sante pour la combustion. Pour l’application du conduit à l’arrière du poêle, un trou fermé par un couvercle 8S - fi g. 18) est prédisposé. Retirer le couvercle (S) et en intervenant sur la portion gauche présente sur la façade du poêle (toujours sans panneau de revête- ment), enfi ler un tuyau fl exible d’aluminium plissé (non fourni) sur le raccord du conduit de la prise d’air extérieure (T - fi g. 19-20). Retourner ensuite le tuyau sur lui-même et le faire passer dans le trou (U - fi g. 21) présent sur le dos jusqu’à atteindre l’environne- ment extérieur. Il est nécessaire de prédisposer la prise d’air, raccordée avec l’extérieur, en cas d’installation murale du poêle. De norme, il faut protéger par une grille l’entrée de l’air, dont une section libre d’au moins 12 cm² doit être garantie. Le tuyau doit être d’une longueur inférieure à 1 mètre et ne doit avoir aucun courbe. Il doit en outre s’achever par un tronçon à 90° degrés dirigé vers le bas ou pourvu d’une protection contre le vent. fi g. 19 fi g. 18 fi g. 17

U- 112 - FRANÇAIS ASSEMBLAGE REVÊTEMENT AVEC FAÇADES EN CÉRAMIQUE Fig.l Le poêle est livré avec les côtés métalliques et les profi ls en alu- minium (X- fi g. 3) déjà montés, alors que les pièces indiquées ci-dessus sont emballés à part. Fig.2

• 2 façades en céramique gauches (C)

• 2 façades en céramique droites (C)

• 1 dessus en céramique (E)

• n°5 petits bouchons en caoutchouc (F) Pour le montage, procéder de la manière suivante: Fig. 3/4 Enfi ler, dans les profi ls en aluminium (X), les deux paires de façades avant en céramique de droite (D) et de gauche (C). Fig. 4/5 Appliquer les petits bouchons en caoutchouc (F) dans les trous prévus sur le dessus métallique (W). Placer le dessus en céramique (E) sur les petits bouchons en caoutchouc. Appliquer le support métallique pourvu d’un panneau synopti- que (H) et de deux couvercles en tôle (G). REVÊTEMENT AVEC FAÇADES EN TÔLE Pour cette version, le poêle est livré avec les façades en tôle métallique déjà montées (M - N fi g.6). Pour les phases d’assemblage restantes, suivre la procédure prévue pour la version avec les façades en céramique. Fig.7 Fixer le poêle au mur au moyen des équerres (a) et les étriers (b) fournis, ou utiliser des systèmes alternatifs qui garantissent la stabilité du poêle. Fig. 8 Vous pouvez aussi utiliser le kit de brides de fi xation murale (P) fourni, permettant d’installer le poêle écarté du mur d’un minimum de 9 cm à un maximum de 17 cm. fi g. 1 fi g. 3 fi g. 2 fi g. 4 fi g. 5 fi g. 6

1er Allumage/Test réalisé par le Centre Assistance Techni- que autorisé Edilkamin (CAT) La mise en service doit être effectuée comme le prescrit la norme 10683. Cette norme indique les opérations de contrôle à effectuer sur place, dans le but de confi rmer le bon fonctionnement du système. L’assistance technique Edilkamin (CAT) sera aussi chargée de régler le poêle en fonction du type de pellet et des conditions d’installation. La mise en marche de la part du CAT est indispensable pour l’activation de la garantie. Durant les premiers allumages, de légères odeurs de peinture peuvent se dégager mais disparaitront très rapidement. Avant d’allumer l’appareil, il est toutefois nécessaire de vérifi er : ==> Si l’installation est correcte. ==> L’alimentation électrique ==> La fermeture de la porte, qui doit être étanche ==> Le nettoyage du creuset. ==> La présence sur l’affi cheur de l’indication de stand-by (date, puissance ou température clignotante). CHARGEMENT DU PELLET DANS LE RÉSERVOIR Pour accéder au réservoir, retirer le couvercle métallique * (fi g. 1). ATTENTION : Si l’on charge le poêle lorsqu’il est en fonction et donc chaud, il est conseillé d’utiliser le gant fourni. REMARQUE sur le combustible. MICRON est conçu et programmé pour brûler du pellet de bois de 6 mm de diamètre environ. Le pellet est un combustible qui se présente sous forme de petits cylindres, obtenus après compactage de sciure, à des valeurs élevées, sans utilisation d’adhésifs ou d’autres matériaux. Il est emballé dans des sacs de 15 kg. Afi n de NE PAS compromettre le fonctionnement du poêle, il est indi- spensable de ne rien brûler d’autre. L’utilisation d’autres matériaux (bois compris), identifi able après analyses en laboratoire, implique l’annulation de la ga- rantie. EDILKAMIN a conçu, testé et programmé ses propres produits parce qu’ils garantissent les meilleures performances avec un pellet aux caractéristiques suivantes: diamètre : 6 millimètres longueur maximale : 40 mm humidité maximale : 8 % rendement calorifi que : 4300 kcal/kg minimum L’utilisation d’un autre type de pellet exige un réglage spéci- fi que du poêle, analogue à celui effectué par le CAT (centre d’assistance technique) lors du 1er allumage. L’utilisation de pellet non approprié peut provoquer : une diminution du rendement, des anomalies de fonctionnement, des blocages dus à une obstruction, salissure de la vitre, substances non brûlées, ... Une simple analyse du pellet peut être effectuée visuellement : Bonne qualité: lisse, de longueur régulière, peu poussiéreux. Mauvaise qualité : avec éclatements longitudinaux et tran- sversaux, très poussiéreux, d’une longueur très variable et avec présence de corps étrangers.- 114 - FRANÇAIS

INSTRUCTIONS D’UTILISATION

PANNEAU SYNOPTIQUE touche pour programmer la température ambiante souhaitée ou pour entrer dans le menu (set temp. ambiante) touche pour programmer la puissance du poêle (set de puissance) touche d’allumage/extinction ou confi rmation/sortie du menu indique que le chronothermostat a été programmé pour les allumages automatiques horaires. indique une condition d’alarme indique le fonctionnement du motoréducteur du pellet indique le fonctionnement du ventilateur indique le fonctionnement de la bougie FONCTIONNEMENT Le poêle a deux modes de fonctionnement: - MANUEL: En mode de fonctionnement MANUEL, on règle la températu- re de l’eau à laquelle le poêle fonctionnera, indépendamment de la température de la pièce où il est installé. Pour sélectionner la modalité de fonctionnement MANUEL, appuyer sur la touche (la led s’allume). En appuyant sur la touche il est possible d’augmenter la température (au-delà de 40°C) jusqu’à ce que l’indication « MAN » apparaisse à l’écran. - AUTOMATIQUE En mode de fonctionnement AUTOMATIQUE on peut régler la température souhaitée dans la pièce où le poêle est installé. Lorsque le poêle aura atteint la température ambiante souhaitée (SET TEMPÉRATURE AMBIANTE), il commencera, de ma- nière autonome, à moduler et se mettra sur la puissance 1. Pour programmer le set température ambiante, appuyer sur (la led s’allume), la température de fonctionnement du moment sera affi chée ; au moyen de la touche ou de la touche il est possible de varier la température pour atteindre celle désirée. La ventilation dépend toujours de la puissance utilisée, et on ne peut donc pas la modifi er.

• Pour accéder au menu, appuyer sur la touche pendant 2 secondes (la led s’éteint) En appuyant sur la touche ou bien sur la touche , défi - lera le menu suivant:

• Pour confi rmer le menu souhaité, appuyer sur la touche .

• Pour revenir au menu précédent, appuyer sur la touche pendant 3 secondes.

• Pour sortir du menu, appuyer sur la touche pendant 6 secondes. ALLUMAGE/EXTINCTION Pour allumer/éteindre le poêle, appuyer sur la touche pen- dant 3 secondes. Led allumé poêle en marche Led clignotante poêle en extinction ou en alarme Led éteinte poêle éteint

(N’apparait pas a display sur ce modèle)

Cette fonction permet de gérer la vitesse de ventilation. Il est possible de confi gurer le mode AUTO qui régule automatiquement la vitesse de ventilation en fonction de la puissance du poêle ou il est possible de confi gurer la vitesse de ventilation en fonction de la quantité d’air chaud ou du niveau de silence du produit souhaité. Pour activer la fonction, appuyer sur la touche pendant 2 secondes, appuyer sur la touche jusqu’à affi cher sur l’écran l’inscription “M3 Régler vent 1”. Appuyer sur la touche et saisir la vitesse de ventilation souhaitée en utilisant les touches et . Pour confi rmer le choix, apouyer sur la touche . CHARGEMENT DE LA VIS SANS FIN (seulement si le poêle est resté complètement sans pellet) Pour charger la vis sans fi n, il faut entrer dans le MENU, appuyer sur la touche pendant 2 secondes, appuyer sur la touche jusqu’à visualiser à l’écran l’indication « M5 premier chargement ». Appuyer sur la touche pour confi rmer et successivement appuyer sur la touche activer la fonction. Cette opération doit être effectuée uniquement quand le poêle est éteint et complètement froid. Remarque : durant cette phase, l’extracteur de fumées restera allumé. FONCTION STAND-BY La fonction activée permet d’éteindre le poêle en cas de dépassement de 0,5°C de la température ambiante exigée, après un temps prédéfi ni de 10 minutes (modifi able par un CAT en phase d’installation). Sur l’écran apparaitra l’indication « GO STBY » en affi chant les minutes restantes jusqu’à l’extinction. Cette fonction est présente en fonctionnement « AUTOMATIQUE » et en cas de thermostat extérieur. Si la température ambiante diminue de 2°C en-dessous du seuil programmé, le poêle repartira (modifi able par un CAT en phase d’installation). Pour activer la fonction, appuyez pendant environ 3 secondes sur la touche l’indication «MI-set orologio» apparaîtra à l’écran, appuyez sur la touche jusqu’à visualiser à l’écran l’indication «M4 stand by»; pour confi rmer, appuyer sur la touche . Appuyer sur la touche pour sélectionner « ON », pour confi rmer appuyer sur la touche . Pour sortir du menu « M4 stand-by », appuyer sur la touche pendant 6 secondes.

RÉGLAGE HORAIRE ET DATE

Appuyer pendant environ 2 secondes la touche l’indication « MI set orologio » apparaîtra sur l’écran ; pour confi rmer, appuyer sur la touche . Les données suivantes apparaissent successivement : Jour de la semaine, heure, minutes, jour, mois, année qui peuvent être modifi ées en appuyant sur la touche ou bien sur la touche . Pour confi rmer, appuyer sur la touche . Pour sortir du menu « MI set orologio », appuyer sur la touche pendant 6 secondes.

THERMOSTAT EXTÉRIEUR

Il doit être raccordé au moyen du câble bleu (en option cod. 640560) au port série placé à l’arrière du poêle, il doit avoir un con- tact sec normalement ouvert (par ex., en cas d’un thermostat d’ambiance) : - Contact ouvert = Température Ambiante atteinte - Contact fermé = Température Ambiante non atteinte Pour sélectionner la modalité « T-E » (thermostat extérieur), appuyer sur la touche (la led s’allume). En appuyant sur la touche on augmente la température jusqu’à ce qu’apparaisse à l’écran l’indication « T-E » (thermostat extérieur) (en-dessous de 6°C). Remarque : Avec le poêle éteint, le thermostat extérieur ne peut en aucun cas allumer ou éteindre le poêle. Si l’on souhaite étein- dre ou allumer le poêle en dehors des horaires du chrono ou de la programmation du « T-E » (thermostat extérieur), il faut toujours agir au moyen de la touche .- 116 - FRANÇAIS start1 06:00 stop1 08:00 start2 07:00 stop2 10:00 start3 14:00 stop3 17:00 start4 19:00 stop3 22:00 lundi on mardi on mercredi off jeudi on vendredi on samedi off dimanche off lundi off mardi off mercredi on jeudi off vendredi off samedi off dimanche off lundi on mardi on mercredi off jeudi off vendredi off samedi on dimanche on lundi on mardi on mercredi on jeudi on vendredi on samedi on dimanche on

CHRONOTHERMOSTAT A PROGRAMMATION JOURNALIÈRE/HEBDOMADAIRE

Il y a 3 modalités de programmation (journalière, hebdomadaire, week-end), toutes indépendantes les unes des autres, ce qui per- met ainsi de multiples combinaisons selon ses propres exigences (on peut régler les horaires avec 10 minutes d’écart). Appuyer sur la touche pendant 2 secondes, l’indication « Mi-set orologio » apparaît à l’écran (la led s’éteint). Appuyer sur la touche jusqu’à visualiser à l’écran l’indication « M2 set crono » pour confi rmer, appuyer sur la touche . Pour affi cher les 3 modalités de programmation (journalière, hebdomadaire, weekend), appuyer sur la touche oppure il tasto ,pour confi rmer, appuyer sur la touche . Faire défi ler le menu suivant (il est programmé en OFF par défaut) : - M2-1 : active le chronothermostat - M2-2 : program jour - M2-3 : program semaine - M2-4 : program fi n de sem. - M2-5 : sortie Choisir le menu souhaité et confi rmer en appuyant sur la touche . Pour programmer les allumages et les extinctions du poêle, et les variations des horaires, appuyer sur la touche ou sur la touche , pour confi rmer, appuyer sur la touche . Pour sortir de la programmation, appuyer sur la touche pendant 6 secondes. Programmation Journalière : Possibilité de 2 allumages/extinctions au cours de la journée répétés tous les jours : Exemple: start1 10:00 stop1 12:00 start2 18:00 stop2 22:00 Programmation Hebdomadaire : Possibilité de 4 allumages/extinctions dans la journée en choisissant les jours de la semaine, exemple : Programmation Week-end : Possibilité de 2 allumages/extinctions pendant le week-end : Exemple : start1 week-end 07:00 stop1 week-end 11:30 Exemple : start2 week-end 14:20 stop2 week-end 23:50

Avant d’effectuer toute opération d’entretien, débrancher l’appareil du réseau d’alimentation électrique. Un entretien régulier est la base du bon fonctionnement du poêle. L’ABSENCE D’ENTRETIEN NE permet PAS au poêle de fonctionner régulièrement. D’éventuels problèmes dus à l’absence d’entretien entraîneront l’annulation de la garantie. POUR ACCÉDER FACILEMENT À TOUS LES ORGANES ÉLECTRO-MÉCANIQUES, IL SUFFIT DE RETIRER LE REVETEMENT CÉRAMIQUE FRONTAL GAUCHE EN LE GLISSANT VERS LE HAUT, APRÈS AVOIR RETIRÉ LE DESSUS (voir la page 112). ENTRETIEN QUOTIDIEN Opérations à effectuer lorsque la cheminée est éteinte, froide et débranchée du réseau électrique

• Il doit être effectué au moyen d’un aspirateur (voir l’option page 120).

• Le déroulement de la procédure prend seulement quelques minutes.

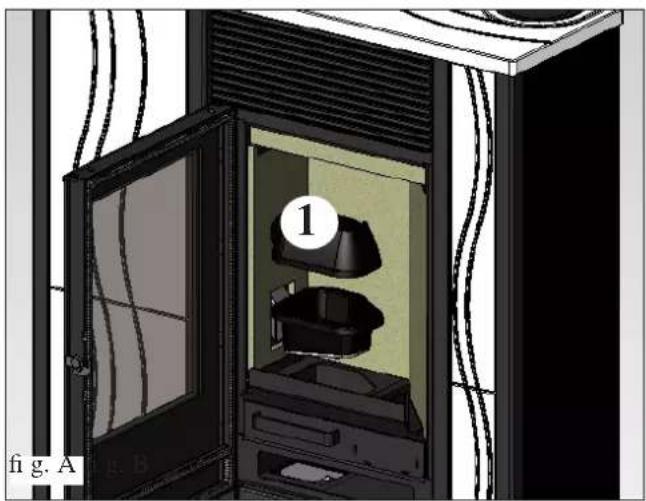

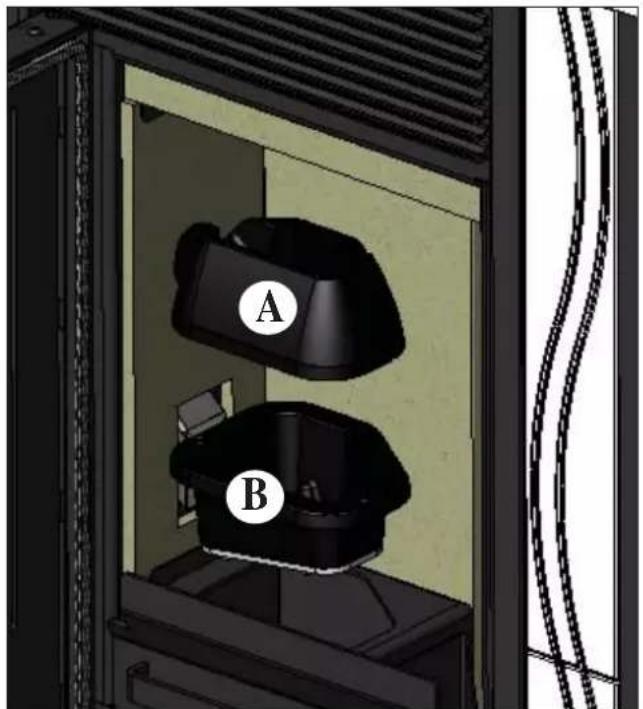

• Ouvrir la porte, extraire le creuset (1 – fi g. A) et renverser les résidus dans le tiroir à cendres (2 - fi g. B).

• NE PAS VERSER LES RÉSIDUS DANS LE RÉSERVOIR DU PELLET

• Extraire et vider le tiroir à cendres (2 - fi g. B) dans un conteneur non infl ammable (les cendres pourraient être encore chaudes ou contenir des braises).

• Aspirer à l’intérieur du foyer, la sole foyère, le compartiment autour du creuset là où tombe la cendre.

• Retirer le creuset (1 - fi g. A) et le gratter avec la spatule fournie, nettoyer les résidus qui bouchent les trous.

• Aspirer le logement du creuset, nettoyer les bords du creuset qui sont en contact avec son logement.

• Si nécessaire, nettoyer la vitre (à froid) Ne jamais aspirer de cendres chaudes, cela peut endommager l’aspirateur utilisé et mettre à risque d’incendie les habitations. ENTRETIEN HEBDOMADAIRE

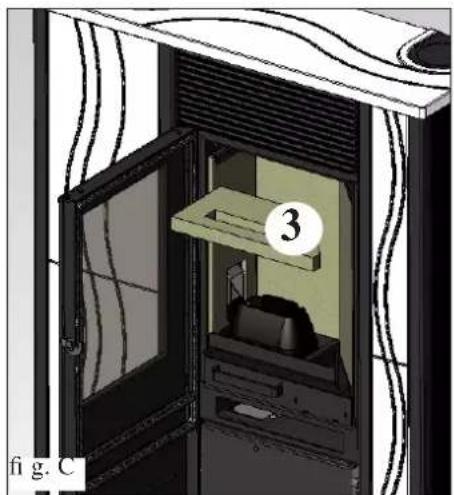

• Extraire le plafond (3 – fi g. C) et renverser les résidus dans le tiroir à cendres (2 - fi g. B).

• Vider le réservoir à pellet et l’aspirer.

• Nettoyer la chambre de combustion et le logement situé en-dessous (4 - fi g. D).

• Nettoyer l’inspection présente sur le coude du raccord des fumées (5 - fi g. E). fi g. E

ENTRETIEN SAISONNIER (à la charge du CAT - centre d’assistance technique) Il consiste en un :

• Nettoyage général intérieur et extérieur

• Nettoyage profond des tuyaux d’échange situés à l’intérieur de la grille de sortie d’air chaud positionnée dans la partie haute de la façade du poêle.

• Nettoyage profond du creuset et de son logement.

• Nettoyage des ventilateurs/extracteurs, vérifi cation mécanique des jeux et des fi xations.

• Nettoyage du canal de fumée (remplacement du joint sur le tuyau d’évacuation des fumées)

• Nettoyage du conduit de fumée

• Nettoyage du logement du ventilateur d’extraction des fumées, nettoyage du pressostat, contrôle du thermocouple.

• Nettoyage, inspection et désincrustage du logement de la résistance d’allumage, éventuel remplacement.

• Nettoyage / contrôle du panneau synoptique

• Inspection visuelle des câbles électriques, des connexions et du câble d’alimentation.

• Nettoyage du réservoir à pellet et contrôle des jeux avec vis sans fi n-motoréducteurs

• Remplacement du joint de la porte

• Test de fonctionnement, chargement des vis sans fi n, allumage, fonctionnement pendant 10 minutes et extinction En cas d’une usage très fréquent du poêle, il est conseillé de nettoyer le canal de fumée tous les 3 mois. ATTENTION !!! Après le nettoyage normal, il est PRIMORDIAL d’assembler correctement le creuset supérieur (A) (fi g.1) avec le creuset inférieur (B) (fi g. 1) afi n de ne pas compromettre le fonctionnement du poêle. Puis, avant l’allumage du poêle, s’assurer que les creusets soient correctement assemblés comme l’indique la fi g.2, sans la présence de cendres ou de substances non brûlées sur le périmètre d’appui. Nous vous rappelons que le fait d’utiliser le poêle sans avoir nettoyé le creuset pourrait entraîner un déclenchement ino- piné de la combustion des gaz à l’intérieur de la chambre de combustion, avec pour conséquence une rupture de la vitre de la porte. ENTRETIEN- 119 - FRANÇAIS CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS En cas de problèmes le poêle s’arrête automatiquement en effectuant l’opération d’extinction et l’écran affi che une in- scription concernant les raisons de l’extinction (voir ci-dessous les différentes signalisations). Ne jamais débrancher la fi che pendant la phase d’extinction due à un blocage. Si un blocage se produit, pour redémarrer le poêle il faut laisser se dérouler la procédure d’extinction (15 minutes avec retour sonore) puis appuyer sur la touche

Ne pas rallumer le poêle avant d’avoir vérifi é la cause du blocage et NETTOYÉ/VIDÉ le creuset. SIGNALISATIONS D’ÉVENTUELLES CAUSES DE BLOCAGE, INDICATIONS ET RÉSOLUTIONS : AL1 black out (ce n’est pas un défaut du poêle). (se produit s’il y a eu une absence de tension dans le réseau électrique pendant plus de 5 secondes). Le poêle possède une fonction de « black out ». En cas d’interruption de l’énergie électrique, d’une durée inférieure à 5 secondes, le poêle se rallumera et reviendra à la fonction précédant l’extinction. Si l’interruption est supérieure à 5 secondes, le poêle se mettra en alarme « black out », qui se traduit par une phase de refroidisse- ment. Ci-dessous une liste des différentes possibilités : A02 sonde fumées cassée (se produit lorsque le poêle ne lit plus la sonde)

• Thermocouple débranché

• Température des fumées au-delà de la plage de mesures AL3 hot fumées (se produit lorsque la température des fumées dépasse une température de sécurité)

• Le conduit de cheminée est obstrué

• Chargement de pellet élevé, contrôler le réglage du pellet (Revendeur) REMARQUE : le message « hot fumi » apparaît si le premier seuil d’alarme à 250° est dépassé, le poêle va en modulation ; dès l’atteinte des 270°, le poêle se met en alarme et s’éteint. AL4 aspirateur en panne (cela advient quand le moteur des fumées est en panne)

• Moteur de fumées bloqué

• Capteur de tours en panne

• Moteur de fumées en panne

• Intervention thermostat moteur fumées AL5 échec allumage (se produit lorsque, pendant la phase d’allumage, la température des fumées ne dépasse pas le seuil minimum)

• Bougie probablement défectueuse

• Creuset sale ou trop de pellet

• Le pellet est épuisé

• Contrôler le thermostat de sécurité du pellet (réarmement automatique)

• Le conduit de cheminée est obstrué AL6 absence du pellet (cela advient lorsque le pellet est terminé)

• Pellet épuisé dans le réservoir

• Motoréducteur défectueux

• Conduit/vis sans fi n pellet bouché

• Chargement de pellet faible, contrôler le réglage du pellet. AL7 sécurité thermique (cela advient quand le thermostat de sécurité, situé en contact avec le réservoir, se déclenche à cause d’une surchauffe du réservoir à pellet )

• Chargement excessif de pellet AL8 absence de dépression (cela advient lorsqu’il n’y a pas un tirage suffi sant dans le tuyau d’aspiration d’air froid)

• Tuyau d’air froid bouché

• Tuyau en silicone bouché État du poêle avant la coupure d’électricité Délai d’interruption inférieur à 10” Délai d’interruption supérieur à 10” OFF OFF OFFPRÉCHARGE BLACK OUT BLACK OUT ALLUMAGE BLACK OUT BLACK OUT DÉMARRAGE DÉMARRAGE STAND-BY PUIS RALLUMAGE TRAVAIL TRAVAIL STAND-BY PUIS RALLUMAGE NETTOYAGE FINAL NETTOYAGE FINAL NETTOYAGE FINALSTAND-BY STAND-BY STAND-BYALARME ALARME ALARMEMÉMOIRE ALA MÉMOIRE ALARME MÉMOIRE ALARMEw- 120 - FRANÇAIS CHECK LIST À intégrer avec la lecture complète de la fi che technique Pose et installation

• Mise en service effectuée par le CAT autorisé qui a relâché la garantie et le livret d’entretien

• Aération de la pièce

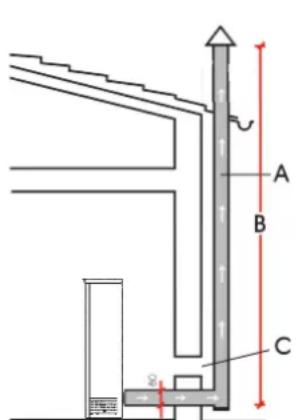

• Le conduit de fumée/le conduit de cheminée reçoit seulement l’évacuation du poêle

• Le canal de fumée présente : 2 coudes au maximum 2 mètres à l’horizontal au maximum

• creuset outre la zone de refl ux

• les tuyaux d’évacuation sont en matériau adapté (conseillé en acier inox)

• pour le passage d’éventuels matériaux infl ammables (par ex. bois), toutes les précautions nécessaires ont été prises pour éviter des incendies. Utilisation

• Le pellet utilisé est de bonne qualité et non humide.

• Le creuset et le compartiment des cendres sont propres et bien placés.

• La porte est bien fermée

• Le creuset est bien inséré dans son logement. NE PAS OUBLIER D’ASPIRER LE CREUSET AVANT CHAQUE ALLUMAGE En cas d’échec, NE PAS répéter l’allumage avant d’avoir vidé le creuset.
