INSTRUKCJA OBSŁUGI MICRON EDILKAMIN

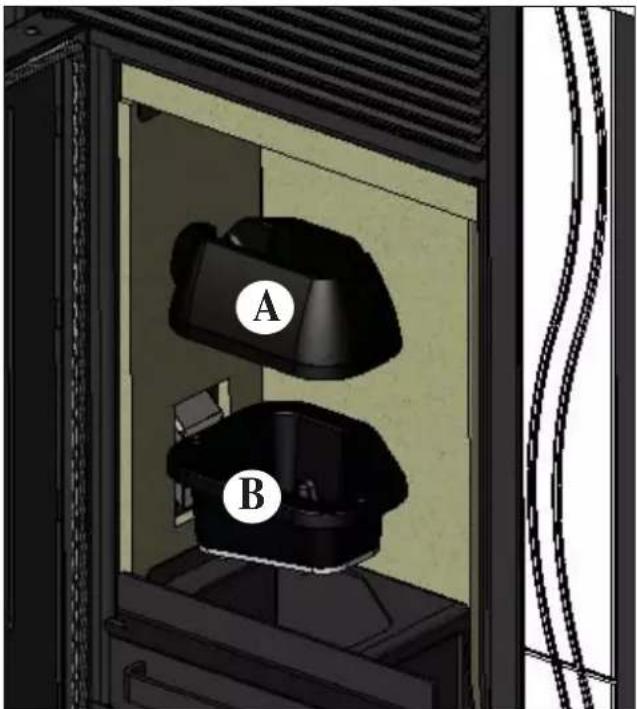

• Το χωνευτήριο έχει τοποθετηθεί σωστά στο ειδικό άνοιγμα ΜΗΝ ΞΕΧΝΑΤΕ ΝΑ ΚΑΘΑΡΙΖΕΤΕ ΠΑΝΤΑ ΤΟ ΧΩΝΕΥΤΗΡΙΟ ΜΕ ΑΝΑΡΡΟΦΗΣΗ ΠΡΙΝ ΑΝΑΨΕΤΕ ΤΗ ΣΟΜΠΑ Σε περίπτωση που αποτύχετε να ανάψετε τη σόμπα, ΜΗΝ επιχειρήσετε να την ξανανάψετε προτού αδειάσετε το χωνευτήριο. ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΤΟΝ ΚΑΘΑΡΙΣΜΟ Δοχείο για την αναρ- ρόφηση σκόνης χωρίς μοτέρ (κωδ. 275400) Χρησιμεύει για τον καθα- ρισμό του καυστήρα. GlassKamin (κωδ. 155240) Χρησιμεύει στον καθα- ρισμό του κεραμικού τζαμιού.- 87 -- 87 - POLSKI Szanowny Kliencie Dziękujemy za wybranie naszego produktu. Przed rozpoczęciem użytkowania urządzenia prosimy o uważne zapoznanie się z niniejszą instrukcją, co pozwoli na bezpieczne i w pełni satysfakcjonujące wykorzystanie jego możliwości. W celu otrzymania wszelkich dodatkowych wyjaśnień lub informacji prosimy o kontakt ze SPRZEDAWCĄ, u którego dokonali Państwo zakupu. UWAGA - Po rozpakowaniu produktu należy sprawdzić jego stan, oraz kompletność dostawy (kolano przyłączeniowe wraz, Zestaw kotew do montażu na ścianine, rozeta maskująca, 2 części pokrywy z blachy, rączka, karta gwarancyjna, rękawica, CD/karta techniczna, łopatka, sole osuszające). W przypadku stwierdzenia jakichkolwiek niezgodności należy zwrócić się natychmiast do Sprzedawcy, u którego dokonali Państwo zakupu, i przekazać mu kopię książki gwarancyjnej i dokumentu księgowego potwierdzającego nabycie urządzenia. - Uruchomienie Pierwsze uruchomienie musi bezwzględnie zostać wykonane przez autoryzowany Serwis, pod groźbą utraty gwarancji. Urucho- mienie polega na przeprowadzeniu szeregu czynnoś ci kontrolnych wykonywanych po zainstalowaniu piecyka, których efektem końcowym jest potwierdzenie prawidłowego działania urządzenia oraz aktywacja gwarancji. - nieprawidłowa instalacja, niewłaściwie wykonana wymagana konserwacja oraz niezgodne z przeznaczeniem wykorzystanie produktu zwalniają producenta z wszelkiej odpowiedzialności za powstałe w następstwie szkody. - numer seryjny, niezbędny dla identyfi kacji piecyka, znajduje się: - na górnej części opakowania, - w książce gwarancyjnej umieszczonej wewnątrz paleniska, - na tabliczce znamionowej, umieszczonej na tylnej ściance urządzenia. Powyższa dokumentacja musi być przechowywana dla celów identyfi kacji produktu wraz z dowodem zakupu, którego dane muszą zostać podane w przypadku ewentualnych zapytań o informacje i udostępnione w przypadku ewentualnej wizyty dla celów kon- serwacji; - zawartość instrukcji od strony grafi cznej i geometrycznej ma charakter poglądowy.

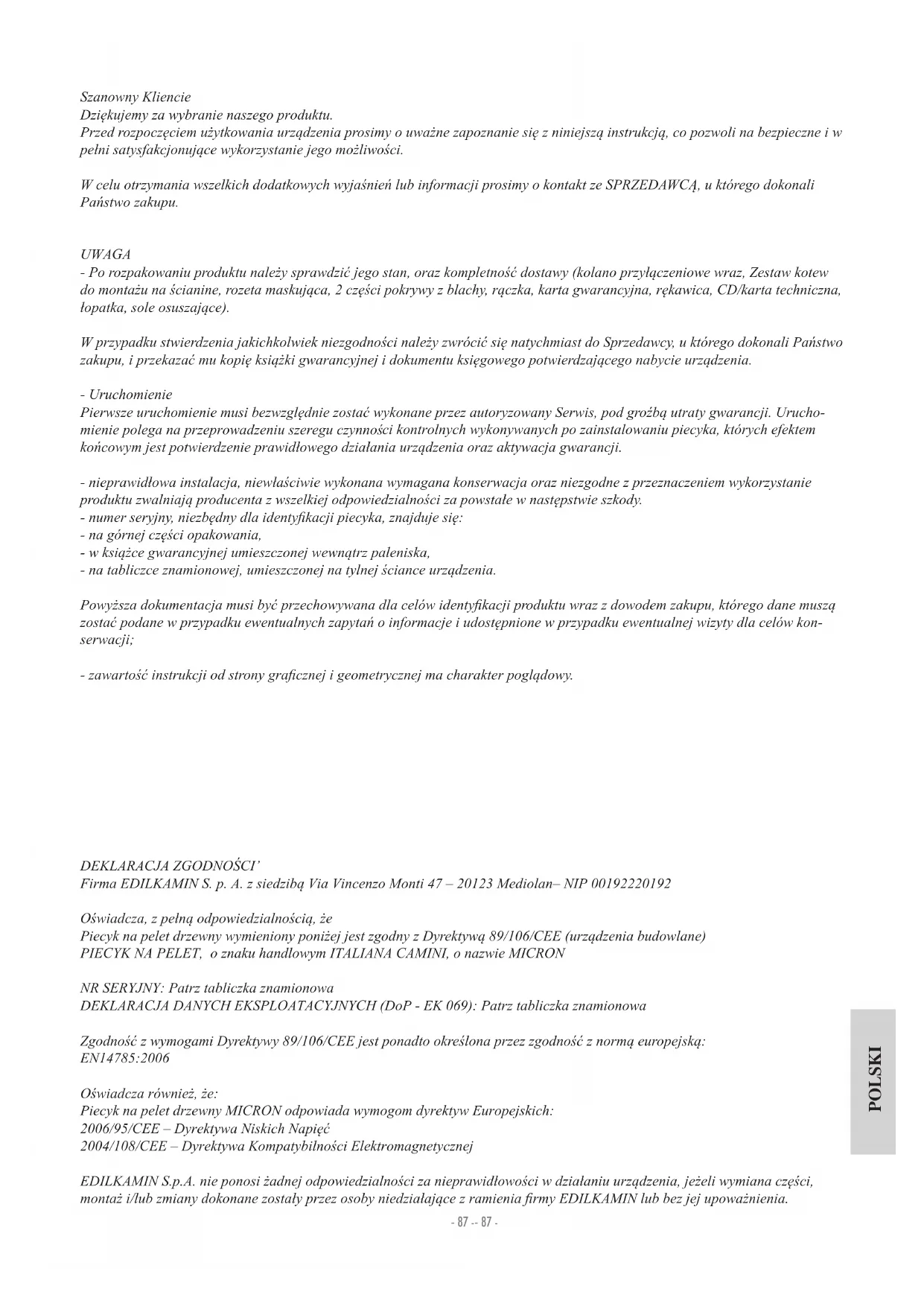

DEKLARACJA ZGODNOŚCI’

Firma EDILKAMIN S. p. A. z siedzibą Via Vincenzo Monti 47 – 20123 Mediolan– NIP 00192220192 Oświadcza, z pełną odpowiedzialnością, że Piecyk na pelet drzewny wymieniony poniżej jest zgodny z Dyrektywą 89/106/CEE (urządzenia budowlane) PIECYK NA PELET, o znaku handlowym ITALIANA CAMINI, o nazwie MICRON NR SERYJNY: Patrz tabliczka znamionowa DEKLARACJA DANYCH EKSPLOATACYJNYCH (DoP - EK 069): Patrz tabliczka znamionowa Zgodność z wymogami Dyrektywy 89/106/CEE jest ponadto określona przez zgodność z normą europejską: EN14785:2006 Oświadcza również, że: Piecyk na pelet drzewny MICRON odpowiada wymogom dyrektyw Europejskich: 2006/95/CEE – Dyrektywa Niskich Napięć 2004/108/CEE – Dyrektywa Kompatybilności Elektromagnetycznej EDILKAMIN S.p.A. nie ponosi żadnej odpowiedzialności za nieprawidłowości w działaniu urządzenia, jeżeli wymiana części, montaż i/lub zmiany dokonane zostały przez osoby niedziałające z ramienia fi rmy EDILKAMIN lub bez jej upoważnienia.- 88 -- 88 - POLSKI

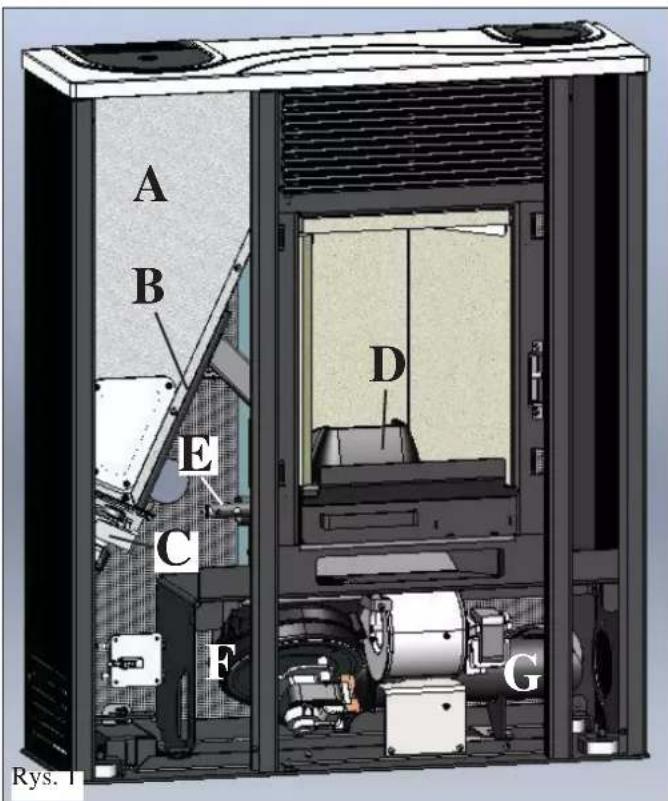

Piecyk MICRON został zaprojektowany do wytwarzania gorącego powietrza poprzez spalanie peletu drzewnego, który to proces jest sterowany elektronicznie. Poniżej zilustrowano jego działanie (litery odnoszą się do rys.1). Paliwo piecyka (pelet) pobierane jest z zasobnika (A) i, za pośrednictwem podajnika ślimakowego (B), napędzanego przez motoreduktor (C) przenoszone zostaje na palnik (D). Pelet rozpalany jest strumieniem gorącego powietrza, wyt- worzonego przez zapalarkę elektryczną (E) i zasysanego do wnętrza paleniska dzięki wentylatorowi wyciągu spalin (F). Powstałe w procesie spalania spaliny usuwane są z paleniska za pośrednictwem tego samego wentylatora (F) i odpro- wadzane na zewnątrz króćcem (G) z możliwością wykonania podłączenia z tyłu, z lewej strony lub od góry piecyka (zob. str. 93). Palenisko wykonane jest z wermikulitu. Komora w przedniej części zamknięta jest drzwiczkami ze szkła ceramicznego (otwierać przy użyciu dostarczonej na wyposażeniu piecyka wyciąganej rączki). Ilość paliwa oraz praca wentylatora odprowadzania spalin i doprowadzenia powietrza do spalania regulowane są za pomocą karty elektronicznej wyposażonej w oprogramowanie pozwalające na uzyskanie optymalnej wydajności procesu spalania i redukcji emisji spalin. Piecyk wyposażony jest w port szeregowy do którego przy użyciu opcjonalnego przewodu (kod 640560) można podłączyć zewnętrzne urządzenia zdalnego załączania piecyka (takie jak sterownik telefoniczny, programowalny termostat czasowy, itp.). Ceramiczna obudowa korpusu dostępna jest w trzech wersjach kolorystycznych: białym (kremowym), bordowym i szarym.

Gorące powietrze jest oddawane do otoczenia w którym zainstalowano piecyk poprzez kratkę umieszczoną w górnej frontowej części piecyka. Ciepło jest oddawane do otoczenia także przez promieniowanie.

• Jedyne zagrożenia, jakie powstać mogą w skutek żytkowania urządzenia wynikać mogą z nieprzestrzegania zasad instalacji oraz z bezpośredniego kontaktu z wewnętrznymi częściami elektrycznymi, które są pod napięciem, z kontaktu z ogniem, nagrzanymi elementami piecyka (szyba, przewody, odpro- wadzenie gorącego powietrza) bądź wprowadzenia do pale- niska niedozwolonych substancji.

• W razie awarii któregoś z istotnych komponentów zadziała układ zabezpieczający i wyłączy urządzenie – nie należy interweniować w takich przypadkach, lecz pozwolić by wyłączyło się automatycznie, po czym usunąć przyczynę anomalii.

• Aby piecyk mógł działać prawidłowo należy ściśle przestrzegać instrukcji podanych w niniejszej publikacji. Gdy piecyk pracuje drzwiczki muszą być zamknięte: proces spalania jest sterowany automatycznie i nie ma konieczności wykonywania żadnych dodatkowych czynności.

• Używać jako paliwa wyłącznie peletu drewnianego o śr. 6 mm.

• W żadnym wypadku nie wprowadzać do paleniska i do za- sobnika obcych przedmiotów i substancji.

• Do czyszczenia kanału spalinowego (odcinka kanału, który łączy otwór odprowadzenia spalin z piecyka z przewodem kominowym) nie wolno stosować produktów palnych.

• Nie czyścić gorącego piecyka.

• Palenisko i zasobnik czyścić wyłącznie odkurzaczem NA ZIMNO. Zawsze tylko przy WYŁĄCZONYM piecyku.

• Szybę należy czyścić NA ZIMNO przeznaczonymi do tego produktami i szmatką.

• Upewnić się, że piecyk zostanie ustawiony i uruchomio- ny przez serwis fi rmy Edilkamin, zgodnie ze wskazaniami zawartymi w niniejszej karcie produktowej. Jest to warunek niezbędny dla aktywacji gwarancji.

• Podczas pracy piecyka przewody odprowadzające oraz drzwiczki nagrzewają się do wysokich temperatur (nie dotykać ich bez użycia odpowiedniej rękawicy).

• Nie należy pozostawiać w bezpośredniej bliskości pieca pr- zedmiotów nieodpornych na działanie wysokich temperatur.

• NIGDY nie używać paliw płynnych do rozpalenia pieca lub podsycenie ognia.

• Nie zasłaniać otworów wentylacyjnych w pomieszczeniu gd- zie piecyk pracuje, ani otworów doprowadzających powietrze do samego piecyka.

• Nie doprowadzać do zamoczenia urządzenia, nie zbliżać się do części pod napięciem z mokrymi dłońmi.

• Nie zakładać redukcji na przewody odprowadzania spalin.

• Piecyk można zainstalować wyłącznie w pomieszczeniach spełniających wymogi przeciwpożarowe, oraz posiadających wszelkie wymagane do instalacji i funkcjonowania pieca para- metry (doprowadzenia i odprowadzenia).

• W razie potrzeby dokonać czyszczenia obwodu spalin po usunięciu paleniska z wermikulitu.

• W razie niepowodzenia podczas pierwszego rozpalenia NIE powtarzać rozpalenia przed opróżnieniem palnika

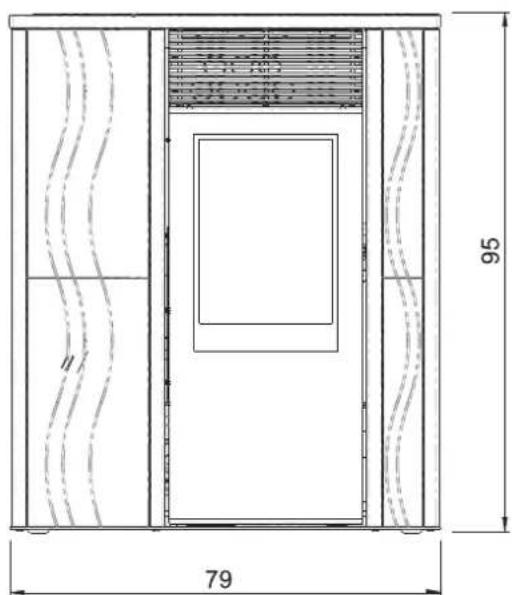

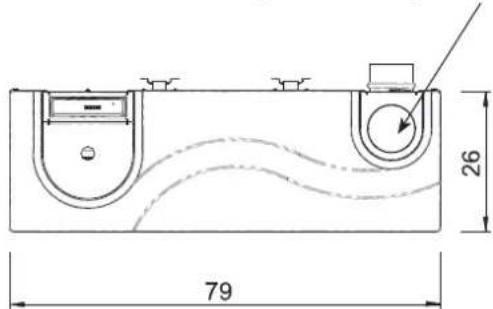

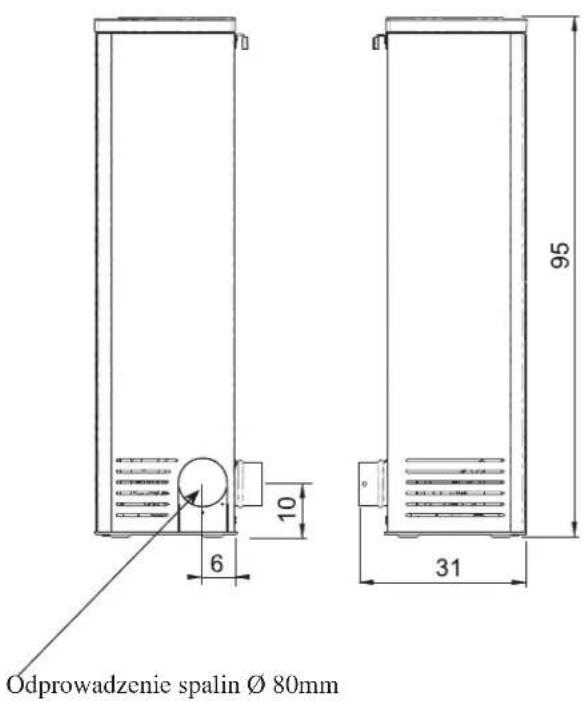

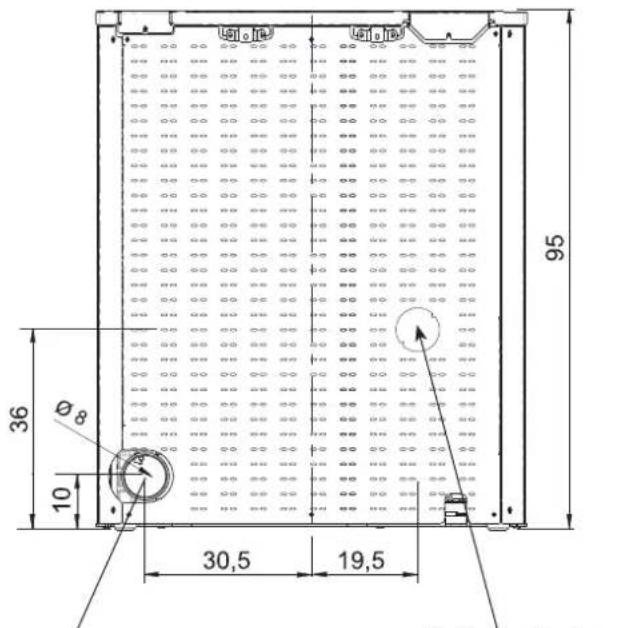

Odprowadzenie spalin Ø 80mm prawy lewy Ø 40 mm Powietr- ze do spalania Odprowadzenie spalin Ø 80mm Odprowadzenie spalin Ø 80mm- 90 -- 90 - POLSKI APARATURA ELEKTRONICZNA PORT SZEREGOWY Na wyjściu szeregowym RS232 przy użyciu odpowiedniego przewodu (kod 640560) autoryzowany serwis może zainstalować opcjonalne urządzenia dla zdalnego sterowania załączeniami i wygaszeniami piecyka, np. sterownik telefoniczny, termostat pokojowy. Wyjście szeregowe znajduje się z wewnątrz, na tylnej stronie piecyka.

BATERIA PODTRZYMUJĄCA

Na płycie elektronicznej znajduje się bateria podtrzymująca pamięć sterownika (typ CR 2032 o poj. 3 Volt). Sygnalizacja jej wyczerpania jest konsekwencją normalnego zużywania się (nie jest uznawane za wadę produktu). Bliższych informacji może udzielić Państwu personel techniczny dokonujący pierwszego uruchomienia piecyka.

URZĄDZENIA ZABEZPIECZAJĄCE

• TERMOPARA: znajdująca się na odprowadzeniu spalin, odczytuje ich temperaturę. Zależnie od wprowadzonych parametrów steruje fazami rozpalania, pracy i wygaszania.

• PRESOSTAT RÓŻNICOWY: znajduje się w strefi e wyciągu spalin, interweniuje gdy wykryje problem z podciśnieniem w obwodzie spalin (np. zapchany pr- zewód spalinowy).

• TERMOSTAT BEZPIECZEŃSTWA: Do jego zadziałania dochodzi kiedy temperatura wewnątrz piecyka jest zbyt wysoka. Blokuje załadunek peletu i powoduje wygaszenie piecyka.- 91 -- 91 - POLSKI PARAMETRY TECHNICZNE PARAMETRY TERMOTECHNICZNE Moc znamionowa 7kW Całkowita przybliżona sprawność 91 % Emisja CO (13% O

) 0,013 % Masa spalin przy mocy znamionowej 4,8 g/s Moc zredukowana 2,1 kW Sprawność przy zredukowanej mocy 93 % Emisja CO (13% O

) przy mocy zredukowanej 0,025 % Masa spalin przy mocy zredukowanej 2,6 g/s Temperatura spalin na wyjściu 140 °C Minimalny ciąg 12 / 5 Pa Autonomia min/max 8 / 24 godzin Zużycie paliwa min/max 0,5 / 1,6 kg/godz Pojemność zasobnika 15 kg Ogrzewana kubatura * 180 m³ Waga z opakowaniem 125 kg Średnica przewodu spalinowego (końcówka męska) 80 mm Średnica przewodu doprowadzenia powietrza (końcówka męska) 40 mm

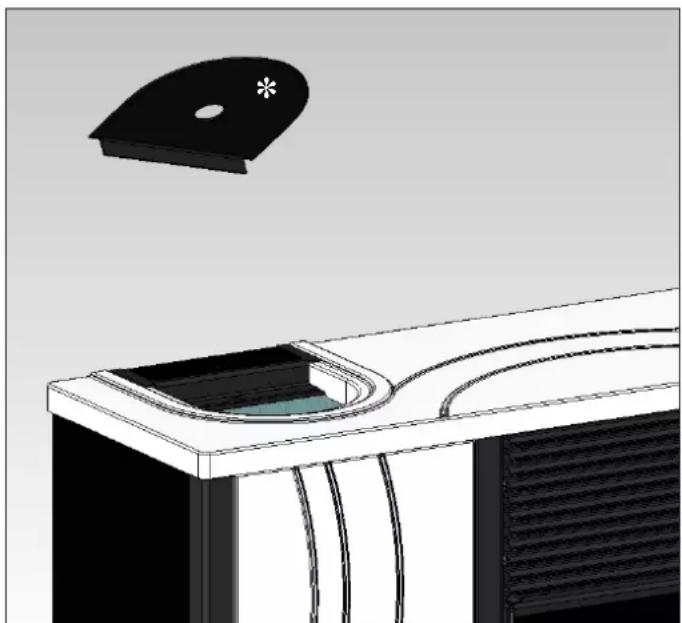

• Ogrzewaną kubaturę obliczono przy założeniu zastosowania peletu o kaloryczności przynajmniej 4300 kcal/kg oraz przy odpowiedniej izolacji budynku i zapotrzebowaniu cieplnym 33 Kcal/m3 na godz.

• Należy wziąć również pod uwagę usytuowanie pieca w ogrzewanym pomieszczeniu. UWAGA:

1) należy wziąć pod uwagę, że urządzenia zewnętrzne mogą powodować zakłócenia działania płytki elektronicznej piecyka.

2) uwaga: interwencje na komponentach znajdujących się pod napięciem, konserwacje i/lub kontrole muszą być wyko-

nywane przez wykwalifi kowany personel. (Przed wykonaniem jakiejkolwiek czynności konserwacji należy odłączyć piecyk od zasilania elektrycznego). PARAMETRY ELEKTRYCZNE Zasilanie 230Vac +/- 10% 50 Hz Średnia moc absorbowana 120

Średnia moc absorbowana przy załączeniu 400 W Zabezpieczenie karty elektronicznej* Bezpiecznik F4 AL, 250 Vac Powyższe dane są orientacyjne. EDILKAMIN zastrzega sobie prawo do wprowadzania, bez uprzedzenia, zmian mających na celu polepszenie wydajności.- 92 -- 92 - POLSKI Jeżeli w instrukcji nie jest określone inaczej, należy postępować wg lokalnych przepisów obowiązujących w kraju instalacji. W przypadku instalacji w budynkach wielorodzinnych, należy poprosić o zgodę administrację budynku.

SPRAWDZENIE KOMPATYBILNOŚCI Z INNYMI

URZĄDZENIAMI NIE należy instalować piecyka na pelet w pomieszczeniach, gdzie pracują już ekstraktory lub urządzenia grzewcze typu B lub inne urządzenia które mogą wpłynąć na prawidłowość jego działania.

SPRAWDZENIE PODŁĄCZENIA ELEKTRYCZNEGO

(wtyczkę podłączać w łatwo dostępnym miejscu) Piecyk dostarczany jest wraz z przewodem zasilającym, którego wtyczkę należy podłączyć do gniazda 230V 50 Hz, najlepiej wyposażonego w wyłącznik elektromagnetyczny. W przypadku, gdy wtyczka znajduje się w miejscu trudno dostępnym Klient powinien umieścić przed piecykiem urz ądzenie odcinające zasilanie (wyłącznik). Skoki napięcia powyżej 10% mogą negatywnie wpływać na pracę piecyka. Instalacja elektryczna musi być prawidłowo wykonana, należy przede wszystkim sprawdzić sprawność obwodu uziemienia. Linię zasilającą wykonać z przewodu o przekroju odpowiadającym mocy urządzenia. Niesprawne działanie obwodu uziemienia może być powodem złego funkcjonowania piecyka, za które Edilkamin nie ponosi żadnej odpowiedzialności. ODLEGŁOŚCI BEZPIECZNE ZE WZGLĘDU NA PRZE-

PISY PRZECIWPOŻAROWE

Piecyk można zainstalować bezpośrednio przy ścianie z cegły pokrytej płytkami i/lub gipsowo-kartonowej. Jeśli ściany wykonane są z palnego materiału (np. drewna) należy zaizolować je materiałem niepalnym. Obowiązkowo należy zaizolować przewód odprowadzenia spalin jako, iż osiąga on bardzo wysokie temperatury. Przedmioty z materiałów łatwopalnych i/lub wrażliwych na ciepło muszą znajdować się w odległości nie mniejszej niż 20 cm od piecyka lub zostać odpowiednio zaizolowane niepal- nym materiałem izolacyjnym; przed piecykiem nie można umieszczać żadnych materiałów w odległości mniejszej niż 80 cm jako, iż byłyby one poddane bezpośredniemu promieniowa- niu ciepła z paleniska. DOPROWADZENIE POWIETRZA Do pomieszczenia, w którym ma być zainstalowany piecyk od tyłu urządzenia musi zostać doprowadzone kanałem wentyla- cyjnym powietrze z zewnątrz. Kanał ten musi mieć przekrój co najmniej 80 cm², co zapewni wystarczający napływ powietrza niezbędnego w procesie spalania. Przewód doprowadzenia powietrza można połączyć bezpośrednio z króćcem umieszczonym na tylnej stronie piecy- ka (patrz str. 94) lub można wykonać czerpnię w bezpośredniej bliskości urządzenia. INSTALACJA A: kanał spalinowy stalowy izolowanyB: minimalna wysokość 1,5 m, ale zawsze ponad poziom kalenicy C-E: doprowadzenia powietrza z zewnątrz (min. 80cm2 przekroju efektywnego) D: stalowy wkład wewnątrz istniejącego murowanego przewodu kominowego. KOMIN Podstawowe parametry jakie musi spełniać to: - wewnętrzny przekrój u podstawy musi odpowiadać pr- zekrojowi przewodu kominowego; - przekrój wylotu nie może być mniejszy niż dwukrotność przekroju przewodu kominowego; - umiejscowienie na wolnej przestrzeni, ponad szczytem dachu i poza strefami odpływu ODPROWADZENIE SPALIN Piecyk musi posiadać własny system odprowadzania (nie wolno korzystać z kanału spalinowego, do którego podłączone są inne urządzenia). Odprowadzenie spalin do przewodu kominowego następuje poprzez króciec o średnicy 8 cm umieszczony z tyłu, z boku lub od góry piecyka. Spaliny z piecyka odprowadzamy na zewnątrz za pomocą przewodów stalowych posiadających certyfi kat EN 1856. Rurę należy hermetycznie uszczelnić. Do uszczelnienia i ewentual- nej izolacji użyć materiałów odpornych na wysokie temperatu- ry (silikon lub masa odporna na wysokie temperatury). Jedyny dozwolony odcinek poziomy może mieć długość do 2 m. Maksymalnie 2 kolana 90° (względem odcinka pionowego). Jeżeli nie podłączamy odprowadzenia spalin do przewodu kominowego, należy wykonać odcinek pionowy zakończony parasolem chroniącym przed wiatrem. W przypadku kanału zewnętrznego należy go odpowiednio zaizolować. Jeżeli kanał spalinowy wchodzi do przewo- du kominowego, musi on być przystosowany do spalin pochodzących ze spalania paliw stałych, a jeśli jego średnica przekracza 150 mm należy wprowadzić do wewnątrz wkład rurowy o odpowiedniej średnicy i z odpowiednich materiałów (np. stal Ø 80 mm). Wszystkie odcinki przewodu spalinowego muszą być dostępne ce- lem kontroli drożności. Kominy i przewody spalinowe, do których podłączone są urządzenia na paliwo stałe muszą być czyszczone przynajmniej raz w roku (sprawdzić czy istnieją odpowiednie normy w tym zakresie w kraju użytkowania piecyka). Brak regularnej kontroli i czyszczenia zwiększa prawdopodobieństwo wystąpienia pożaru w kominie. W przypadku jego wystąpienia należy postępować następująco: nie gasić pożaru wodą; opróżnić zasobnik peletu. Przed ponownym uruchomieniem urządzenia skontaktować się z wyspecjalizowanym personelem. PRZYKŁADY Rys. 1 Rys. 2- 93 -- 93 - POLSKI INSTALACJA ODPROWADZENIE SPALIN MICRON posiada możliwość podłączenie przewodu odpro- wadzania spalin z góry, z tyłu lub z prawej strony urządzenia. Piecyk dostarczany jest fabrycznie w konfi guracji przewidującej podłączenie do tylnego króćca odprowadzania spalin (rys. 1-2).

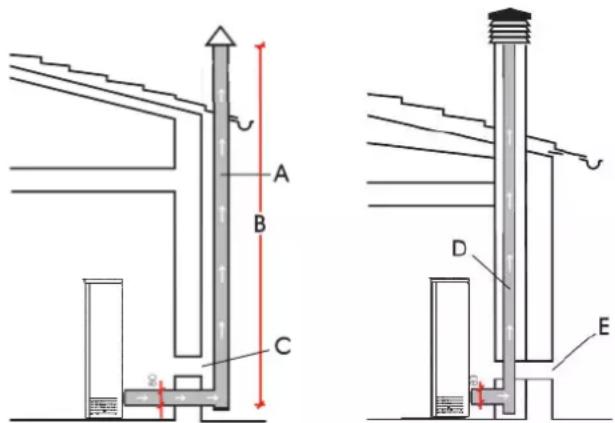

Przymocować przewód odprowadzania spalin (dostarcza insta- lator) do tylnego króćca odprowadzania spalin (C – rys. 4) przy użyciu opaski zaciskowej.

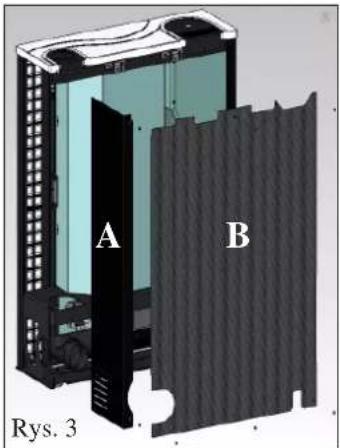

PIECYKA I OD GÓRY KONIECZNE JEST USUNIĘCIE METALOWEJ ŚCIANKI BOCZNEJ I PŁYTY TYLNEJ. Należy: - Zdemontować metalową ściankę boczną przez usunięcie 2 śrub (A - rys.3) - Zdemontować płytę tylną przez usunięcie 6 śrub (B – rys.3)

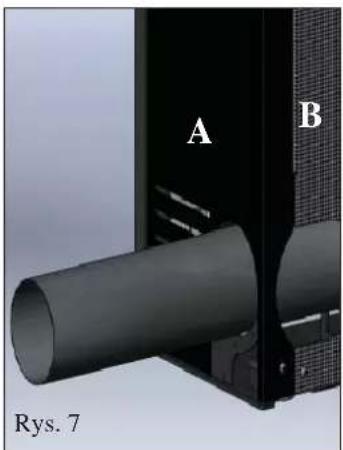

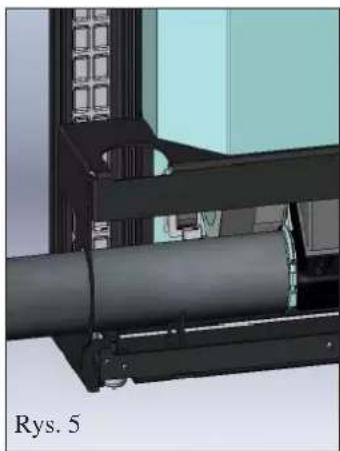

PODŁĄCZENIE ODPROWADZENIA SPALIN Z PRAWEJ

STRONY Zdjąć kolano przyłączeniowe (C – rys. 4). Podłączyć przewód odprowadzania spalin (dostarczany przez instalatora) do króćca za pomocą dostarczanej opaski zacisko- wej (rys. 5). Wyjąć naciętą okrągłą blaszkę (E – rys. 6) z uprzednio zde- montowanej metalowej ścianki bocznej (A), aby umożliwić wprowadzenie przewodu odprowadzania spalin (dostarczany przez instalatora). Z blaszki E (rys. 6) oderwać część F (rys. 6). Ponownie zamontować metalową ściankę A (rys.7) , tylną płytę B (rys. 7) oraz blaszkę E bez części F (rys. 8). Operację zakończyć poprzez przymocowanie dostarczanej z piecykiem rozety zamykającej G (rys. 8) za pomocą do- starczanych śrub. UWAGA: przymocowanie rozety i bocznej ścianki należy wykonać po ostatecznym zamocowaniu przewodu odpro- wadzania spalin. PODŁĄCZENIE ODPROWADZENIA SPALIN Z GÓRY PIECYKA Poluzować opaskę mocującą kolano przyłączeniowe (C – rys. 9/10) i przekręcić je o 90° w górę. Usunąć z górnej płyty metalową pokrywę (H – rys. 11) przymocowaną śrubami. Usunąć naciętą blaszkę (I – rys.12), aby umożliwić wpro- wadzenie przewodu odprowadzania spalin (dostarczanego przez instalatora). Umieścić pokrywę (H) z powrotem i wprowadzić przewód odprowadzania spalin (dostarczany przez instalatora) od góry, wkładając go w kolano przyłączeniowe (C – rys. 13/14) i zamocować przy użyciu dostarczanej opaski zaciskowej. Operację zakończyć ponownie zamontowując metalową ściankę (A – rys.15) i tylną płytę (B – rys. 15). Rys. 1 Rys. 2 Rys. 3

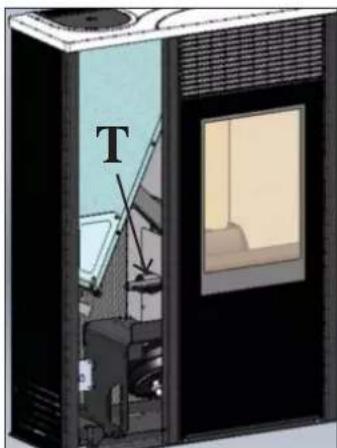

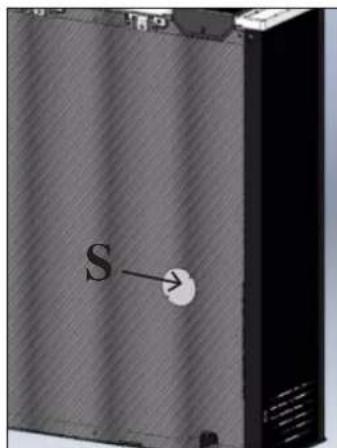

DOPROWADZENIE POWIETRZA Od tyłu piecyka musi być wyprowadzony przewód doprowadzający powietrze do spalania. W pomieszczeniu należy wykonać czerpnię o przekroju roboczym o powierzchni 80 cm², która zapewni wystarczającą ilość powietrza do spalania, którą można połączyć bezpośrednio z piecykiem. Do podłączenia przewodu z tyłu piecyka przygotowano otwór zamknięty pokrywą (S – rys. 18). Zdjąć pokrywę (S) i od lewej, frontowej strony piecyka (jeszcze przed montażem płyty obudowy),założyć aluminiowy giętki przewód (nie jest dostarczany z piecykiem) na króciec doprowadzenia powietrza (T – rys. 19-20). Wygiąć przewód i przełożyć go przez otwór (U - rys. 21) w tylnej ściance piecyka, wyprowadzając go na zewnątrz. Przewód można połączyć bezpośrednio z czerpnią lub wyprowadzić obok piecyka, a czerpnię umieścić w bezpośredniej bliskości. Konieczne jest podłączenie powietrza bezpośrednio z zewnątrz, w przypadku instalacji piecyka przy ścianie. Rura nie może być dłuższa niż 1 metr i nie może posiadać kolan. Ponadto musi kończyć się odcinkiem wygiętym pod kątem 90° w dół, lub odpowiednim zabezpieczeniem przed wiatrem. Rys. 19 Rys. 18 Rys. 17

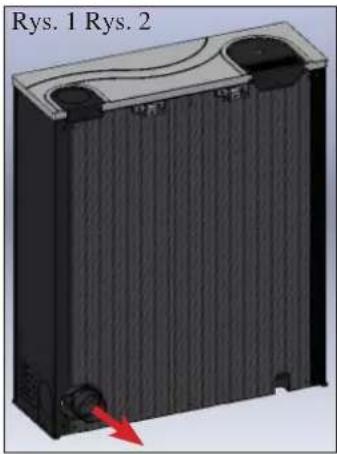

Rys. 1 Piecyk dostarczany jest z już zamontowanymi bocznymi płytami metalowymi i aluminiowymi profi lami (X – rys.3)nato- miast elementy wymienione poniżej są dostarczane osobno. Rys. 2

• 2 frontowe lewe płytki ceramiczne (C)

• 2 frontowe prawe płytki ceramiczne (D)

• 1 ceramiczna płyta górna (E)

• 5 gumowych podkładek (F) Aby dokonać montażu, należy: Rys. 3/4 Wsunąć w aluminiowe profi le (X) obie pary ceramicznych płytek czołowych lewe (C) i prawe (D). Rys. 4/5 Umieścić podkładki gumowe (F) w specjalnych otworach wykonanych w metalowej płycie górnej (W). Oprzeć ceramiczną płytę górną (E) na gumowych podkładkach. Zamontować metalowy suport z panelem synoptycznym (H) i obie blaszane pokrywy. OBUDOWA Z PŁYTAMI FRONTOWYMI Z BLACHY W tej wersji piecyk jest dostarczany z już zamontowanymi blaszanymi płytami czołowymi (M-N – rys.6) Pozostałe czynności wykonać, jak w przypadku obudowy cera- micznej (patrz wyżej) Rys. 7 Przymocować urządzenie do ściany używając kątowników (a) i kotew (b) dostarczanych z piecykiem, lub użyć alternatywnego systemu gwarantującego stabilne umocowanie piecyka. Rys. 8 Ponadto możliwe jest użycie dostarczanego zestawu kotew do montażu na ścianie (P), który umożliwia zainstalowanie pieca odsuniętego od ściany na odległość minimum 9 a maksymalnie 17 cm. Rys. 1 Rys. 3 Rys. 2 Rys. 4 Rys. 5 Rys. 6

Rys. 7 Rys. 8- 96 -- 96 - POLSKI PIERWSZE URUCHOMIENIE: W celu podłączenia i pierwszego rozruchu piecyka należy zgłosić się do autoryzowanego serwisu, który dokona ustawień jego parametrów pracy, w zależności od rodzaju peletu i warunków instalacji urządzenia, oraz podbije formularz gwa- rancyjny uaktywniając tym samym gwarancję urządzenia. Przy kilku pierwszych rozpaleniach może pojawić się nie- przyjemny zapach farby, który w krótkim czasie zanika. Zanim piecyk zostanie uruchomiony, należy upewnić się, czy: ==> instalacja została wykonana prawidłowo ==> zasilanie elektryczne zostało wykonane prawidłowo ==> drzwiczki są zamknięte i szczelne ==> palnik jest czysty ==> wyświetlacz jest w stanie czuwania – stand-by (miga wskazanie daty, mocy lub temperatury). NAPEŁNIANIE ZASOBNIKA PELETU: Aby uzyskać dostęp do zasobnika należy zdjąć górną pokrywę metalową * (oznaczenie * - patrz rys. 1). UWAGA: do napełniania zasobnika pracującego piecyka należy użyć rękawicy dostarczonej wraz z urządzeniem. piecyk nagrze- wa si ę podczas pracy. Rys. 1

UWAGI odnośnie paliwa. Piecyk MICRON został zaprojektowany i zaprogramowany do spalania peletu drzewnego o średnicy około 6 mm. Pelet jest paliwem w formie cylindrycznego granulatu, uzyski- wanym w wyniku procesu wysokociśnieniowego prasowa- nia odpadów drewnianych, bez zastosowania dodatkowych substancji klejących lub innych materiałów. Sprzedawany jest zazwyczaj w workach o wadze 15 kg. Aby zapewnić prawidłową pracę piecyka NIE WOLNO spalać w nim innych materiałów poza peletem. Stwierdzenie wykorzystania w pale- nisku innych materiałów niż pelet (także drewna), co możliwe jest w wyniku badań laboratoryjnych, powoduje całkowitą utratę gwarancji na przedmiotowe urządzenie. Firma EdilKa- min zaprojektowała, przetestowała i zaprogramowała swoje produkty, aby gwarantowały one najlepszą wydajność przy opalaniu peletem o następujących parametrach: średnica: 6 milimetrów maksymalna długość: 40 mm maksymalna wilgotność: 8 % kaloryczność: co najmniej 4300 kcal/kg Korzystanie z granulatu o innych parametrach powoduje konieczność przeprogramowania piecyka, analogicznego do tego wykonywanego przez serwis w trakcie pierwsze- go uruchomienia. Opalanie nieodpowiednim peletem może prowadzić ponadto do: zmniejszenia sprawności, nieprawidłowości w funkcjonowaniu, zapychania się urządzenia, zabrudzenia szyby, niepełnego spalania, itp. Prosta ocena peletu może zostać przeprowadzona wizualnie: Pelet dobrej jakości: gładki, równej długości, zbity. Pelet nieodpowiedni: popękany na długości i szerokości, niedostatecznie zbity, nierównej długości, z obecnością ciał obcych.- 97 -- 97 - POLSKI

INSTRUKCJE UŻYTKOWANIA

PANEL SYNOPTYCZNY klawisz dla ustawienia żądnej temperatury otoczenia w pomieszczeniu lub służący do wejścia do menu klawisz do ustawienia mocy piecyka klawisz włączenia / wygaszenia lub zatwierdzenia / wyjścia z menu wskazuje, iż został ustawiony programator czasowy automatycznych załączeń w wyznaczonym czasie sygnalizuje stan alarmowy sygnalizuje działanie motoreduktora podawania peletu sygnalizuje działanie wentylatora sygnalizuje działanie zapalarki DZIAŁANIE Piecyk może funkcjonować w dwóch trybach: - RĘCZNYM: W trybie RĘCZNYM ustawia się moc, z jaką ma pracować piecyk niezależnie od temperatury pomieszczenia, w którym jest on zainstalowany. Aby wybrać tryb działania RĘCZNY należy wcisnąć klawisz (zapali się dioda). Wciskając klawisz możemy zwiększać temperaturę do chwili aż na wyświetlaczu pojawi się napis ‘MAN’ (powyżej 40o). - AUTOMATYCZNYM: W trybie AUTOMATYCZNYM można ustawić temperaturę docelową jaką chcemy uzyskać w pomieszczeniu, w którym zainstalowany jest piecyk. Piecyk po osiągnięciu żądanej tem- peratury w pomieszczeniu (SET TEMPERATURA AMBIEN- TE) samodzielnie dokona modulacji i przejdzie na minimalną moc roboczą. Aby ustawić żądaną temperaturę w pomieszczeniu wcisnąć klawisz ,(zapali się dioda), wyświetlona zostanie tempera tura bieżąca w danej chwili; przy użyciu klawisza lub klawisza można zmieniać temperaturę aż do uzyskania wartości żądanej. Siła nadmuchu jest zawsze powiązana z używaną mocą i nie można jej zmienić. OPIS MENU

• Aby przejść do menu należy wcisnąć na około 2 sekundy klawisz (aż zgaśnie dioda). Po wciśnięciu klawisza lub klawisza , możemy przewijać następujące menu:

• Aby potwierdzić wejście do wybranego menu należy wcisnąć klawisz .

• Aby wrócić do poprzedniego menu wcisnąć na około 3 sekundy klawisz .

• Aby wyjść z menu wcisnąć na około 6 sekund klawisz .

WŁĄCZANIE/WYGASZANIE

Aby włączyć/wygasić piecyk należy wcisnąć na około 3 sekundy klawisz . dioda zapalona piecyk działa dioda migająca piecyk w trakcie wygaszania lub w stanie alarmu dioda zgaszona piecyk wyłączony

Ustawianie zegara Ustawianie sterow. Czasowego Reg went 1 (NIE POJAWIA SIĘ na ekranie w tym modelu) Język Stand-by Załadunek ślimaka Stan pieca Ustawienia techniczne (CAT) Typ peletu (CAT) Wyjście- 98 -- 98 - POLSKI

INSTRUKCJE UŻYTKOWANIA

REGULACJA NAWIEWU Ta funkcja umożliwia sterowanie prędkością wentylatora nawiewu. Można ustawić tryb AUTO, który automatycznie ustawia prędkość nawiewu w zalezności od mocy pieca lub można ustawić prędkość nawiewu odpowiednio do żądanej ilości gorącego powietrza lub poziomu hałasu. Zeby aktywować funkcję, nalezy wcisnąć na 2 sekundy klawisz , następnie wciskać klawisz aż na wyświetlaczu pojawi się napis “M3 Reg vent 1”. Wcisnąć klawisz aby ustawić żądaną prędkość wentylatora używając klawiszy i . Aby potwierdzić wybór należy wcisnąć klawisz . NAPEŁNIANIE ŚLIMAKA (tylko w przypadku całkowitego opróżnienia zasobnika peletu) Aby napełnić ślimak należy wejść w MENU, wcisnąć na około 2 sekundy klawisz , następnie wciskać klawisz do chwili aż na wyświetlaczu pojawi się napis „M5 primo carico” („M5 pierwszy załadunek”). Wcisnąć klawisz aby potwierdzić a następnie wcisnąć klawisz aby uaktywnić funkcję. Czynność tę należy wykonywać wyłącznie przy wygaszonym i całkowicie zimnym piecyku. Uwaga: podczas tej fazy pozostanie włączony wentylator odciągowy spalin FUNKCJA STAND-BY Uaktywnienie tej funkcji powoduje wygaszenie piecyka po przekroczeniu o 0,5oC żądanej temperatury pomieszczenia, po ustalo- nym z góry czasie 10 minut (możliwość modyfi kacji ustawień przez autoryzowany serwis w fazie instalacji). Na wyświetlaczu pojawi się napis „GO STBY” wskazując ile minut pozostało do wygaszenia. Funkcja ta dostępna jest zarówno w trybie AUTOMATYCZNYM lub RĘCZNYM jak i w przypadku podłączenia zewnętrznego termostatu. W chwili, gdy temperatura w pomieszczeniu obniży się o 2oC poniżej ustawionego progu piecyk załączy się ponownie (możliwość modyfi kacji ustawień przez autoryzowany serwis w fazie instalacji). Aby uaktywnić tę funkcję należy wcisnąć na około 3 sekundy klawisz na wyświetlaczu pojawi się napis „M1 set orologio” („M1 Ustawienia zegara”), należy wciskać klawisz do chwili aż na wyświetlaczu pojawi się napis „M4 stand by”, aby zatwierdzić wcisnąć klawisz . Wcisnąć klawisz aby wybrać „ON” i aby zatwierdzić wybór wcisnąć klawisz . Aby wyjść z menu „M4 stand by” należy wcisnąć na około 6 sekund klawisz .

USTAWIANIE GODZINY I DATY

Wcisnąć na około 2 sekundy klawisz na wyświetlaczu pojawi się napis „M1 set orologio” („M1 Ustawienia zegara”), aby zatwierdzić należy wcisnąć klawisz

Pojawią się w kolejności następujące dane: Dzień tygodnia (giorno della settimana), godzina (ora), minuty, dzień (giorno), miesiąc (mese), rok (anno), które można ustawić poprzez nacisnięcie klawisza lub klawisza . Aby zatwierdzić wcisnąć klawisz . Aby wyjść z menu „M1 set orologio” („M1 Ustawienia zegara”) należy wcisnąć na około 6 sekund klawisz .

TERMOSTAT POKOJOWY / ZEWNĘTRZNY

Termostat zewnętrzny można podłączyć przy użyciu niebieskiego przewodu (element opcjonalny) do portu szeregowego znajdującego się na tylnej ściance piecyka, w ten sposób, że czysty styk pozostaje normalnie otwarty: - Styk otwarty = Temperatura w pomieszczeniu została osiągnięta - Styk zamknięty = Temperatura w pomieszczeniu nie została osiągnięta Aby wybrać tryb ‘T-E’ (termostat pokojowy) wcisnąć klawisz zapali się dioda). Wciskając klawisz zmniejszamy temperaturę do chwili aż na wyświetlaczu pojawi się napis „T-E” (termostat pokojowy) (poniżej 6o). Uwaga: W przypadku gdy piecyk jest wyłączony termostat zewnętrzny nie może w żaden sposób zainicjować włączenia lub wygaszenia piecyka. W przypadku gdy chcemy wygasić lub włączyć piecyk poza godzinami ustawionymi w programatorze lub ustawieniami „T-E” termostatu pokojowego) należy zawsze użyć przycisku .- 99 -- 99 - POLSKI start1 06:00 stop1 08:00 start2 07:00 stop2 10:00 start3 14:00 stop3 17:00 start4 19:00 stop3 22:00 Lunedi/poniedziałek on Martedi/wtorek on Mercoledi/środa off Giovedi/czwartek on Venerdi/piątek on Sabato/sobota off Domenica/niedziela off Lunedi/poniedziałek off Martedi/wtorek off Mercoledi/środa on Giovedi/czwartek off Venerdi/piątek off Sabato/sobota off Domenica/niedziela off Lunedi/poniedziałek on Martedi/wtorek on Mercoledi/środa off Giovedi/czwartek off Venerdi/piątek off Sabato/sobota on Domenica/niedziela on Lunedi/poniedziałek on Martedi/wtorek on Mercoledi/środa on Giovedi/czwartek on Venerdi/piątek on Sabato/sobota on Domenica/niedziela on

PROGRAMATOR DZIENNY / TYGODNIOWY

Istnieje możliwość ustawienia 3 niezależnych programów pracy: dzienny, tygodniowy i weekendowy, które z kolei można kombinować ze sobą według własnych potrzeb. Pory załączenia i wyłączenia reguluje się w odstępach 10 minutowych. Należy wcisnąć na około 2 sekundy klawisz na wyświetlaczu pojawi się napis „M1 set orologio” („M1 Ustawienia zegara”) (zgaśnie dioda). Wciskać klawisz do chwili aż na wyświetlaczu pojawi się napis „M2 set crono” („M2 Ustawienia programatora”), aby zatwierdzić wcisnąć klawisz . Aby wyświetlić 3 możliwe programy pracy (dzienny, tygodniowy i weekendowy) wcisnąć klawisz lub klawisza , Aby zatwierdzić wcisnąć klawisz . Do wyboru mamy następujące menu (domyślnie ustawione na OFF): - M2-1: abilita cronotermostato (uruchom programator) - M2-2: program giorno (program dzienny) - M2-3: program settim (program tygodniowy) - M2-4: program fi ne sett (program weekendowy) - M2-5: uscita (wyjście) Wybrać jedno z menu i zatwierdzić wciskając klawisz . Aby ustawić załączenie i wygaszenie piecyka, oraz aby zmienić godziny wcisnąć klawisz lub klawisz , aby zatwierdzić wcisnąć klawisz . Aby wyjść z programowania wcisnąć na około 6 sekund klawisz . M2-2 Programator Dzienny Daje możliwość zaprogramowania 2 uruchomień i 2 wygaszeń w ciągu doby, takich samych na każdy dzień tygodnia. Na przykład: start1 10.00 stop1 12.00 start2 18.00 stop2 22.00 Programator Tygodniowy Daje możliwość zaprogramowania do 4 uruchomień i 4 wygaszeń urządzenia w ciągu doby na wybrane dni tygodnia Na przykład: Programator Weekendowy Daje możliwość zaprogramowania 2 uruchomień i wygaszeń podczas weekendów Na przykład: Start1 week-end 07.00 stop1 week-end 11.30 Start2 week-end 14.20 stop2 week-end 23.50

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć piecyk od sieci zasilania elektrycznego. Regularna konserwacja jest podstawą prawidłowego działania piecyka. BRAK REGULARNEJ KONSERWACJI może spowodować wadliwe działanie piecyka. Ewentualne problemy eksploatacyjne wynikające z braku należytej konserwacji powodują utratę gwarancji. ABY UZYSKAĆ WYGODNY DOSTĘP DO RGANÓW ELEKTRO-MECHANICZNYCH WYSTARCZY ZDJĄĆ LEWĄ PRZEDNIĄ CERAMICZNĄ PŁYTĘ WYCIĄGAJĄC DO GÓRY, PO UPRZEDNIM USUNIĘCIU PŁYTY GÓR- NEJ (patrz str. 95). KONSERWACJA CODZIENNA Wszystkie czynności należy wykonywać na wyłączonym, zimnym piecyku, odłączonym od sieci elektrycznej

• Codzienne czyszczenie wykonywać przy użyciu separatora z odkurzaczem (zob. wyposażenie opcjonalne na str. 103).

• Cała procedura zabiera zaledwie kilka minut dziennie.

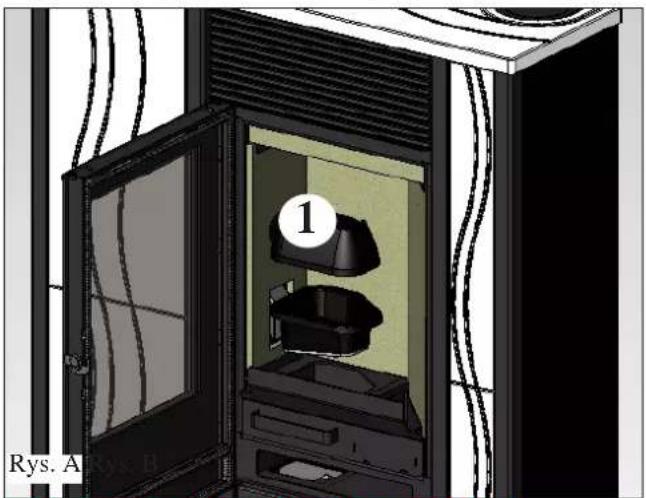

• Otworzyć drzwiczki, wyciągnąć palnik (1 – rys. A) i wysypać znajdujące się w nim pozostałości do popielnika (2 – rys. B).

• NIE WSYPYWAĆ POZOSTAŁOŚCI Z POWROTEM DO ZASOBNIKA PELETU.

• Wyciągnąć i opróżnić popielnik (2 – rys. B) wysypując jego zawartość do niepalnego pojemnika (popiół może zawierać gorące cząstki i/lub żar).

• Odkurzyć wnętrze paleniska i komorę wokół paleniska, gdzie spada popiół.

• Wyciągnąć palnik (1 – rys. A) i oczyścić go dokładnie szczotką dostarczoną wraz z piecykiem, sprawdzając, czy wszystkie otwory są drożne.

• Oczyścić odkurzaczem przedział palnika i brzegi podparcia palnika w jego osłonie

• W razie konieczności wyczyścić szybę (na zimno) Nigdy nie wciągać odkurzaczem gorącego popiołu, gdyż może to spowodować jego uszkodzenie i wywołuje ryzyko pożaru. KONSERWACJA COTYGODNIOWA

• Wyciągnąć defl ektor (3 – rys. C) i wysypać pozostałości do popielnika (2-rys. B).

• Opróżnić zasobnik peletu i oczyścić jego dno przy użyciu odkurzacza.

• Wyczyścić palenisko i przedział poniżej (4 - rys.D)

• Wyczyścić otwór inspekcyjny na kolanie przyłączeniowym do odprowadzania spalin (5 – rys.E) Rys. E

KONSERWACJA SEZONOWA (wykonywana przez autoryzowany serwis producenta)

• Ogólne czyszczenie wewnętrznych i zewnętrznych części piecyka

• Dokładne czyszczenie przewodów wymiennika znajdujących się wewnątrz kratki wyprowadzania ciepłego powietrza usytuowa- nej w górnej części z przodu piecyka

• Dokładne czyszczenie i usuwanie osadów z palnika i czyszczenie komory spalania

• Czyszczenie wentylatora odciągowego spalin, mechaniczne sprawdzenie luzów i mocowań

• Czyszczenie kanału spalinowego (wymiana uszczelek na rurach odprowadzania spalin)

• Czyszczenie przewodu spalinowego

• Czyszczenie przedziału wentylatora odprowadzania spalin, czyszczenie presostatu, kontrola termopary

• Czyszczenie, inspekcja i usuwanie osadów z komory zapalnika elektrycznego i jego wymiana jeśli to konieczne

• Czyszczenie/Sprawdzenie Panelu Synoptycznego

• Kontrola wzrokowa stanu przewodów elektrycznych, złączek i kabla zasilającego

• Czyszczenie zbiornika na pelet i sprawdzenie luzów zespołu ślimak-motoreduktor

• Wymiana uszczelki drzwiczek

• Próba działania, załadunek ślimaka, rozpalenie, funkcjonowanie przez 10 minut i wyłączenie. Jeśli piecyk używany jest bardzo często, zaleca się czyszczenie kanału odprowadzania spalin, co 3 miesiące. UWAGA!!! Po normalnym czyszczeniu, NIEPRAWIDŁOWE połączenie górnej części palnika (A – rys. 1) z dolną (B – rys. 1) może zakłócić prawidłowe działanie piecyka. Dlatego też przed rozpaleniem piecyka należy upewnić się, ż e obie części palnika są odpowiednio połączone tak jak zostało to pokazane na rys. 2, a na obwodzie, w miejscu ich styku, nie występuje popiół lub niedopalone pozostałości peletu. Przypominamy, że rozpalenie pieca bez uprzedniego oczyszczenia palnika, może spowodować nagłe zapalenie gazu nagromadzonego wewnątrz komory spalania co spowoduje pęknięcie szyby drzwiczek. KONSERWACJA Rys. 1 Rys. 2- 102 -- 102 - POLSKI POSTĘPOWANIE W PRZYPADKU NIEPRAWIDŁOWOŚCI W przypadku wystąpienia problemów piecyk zatrzymuje się automatycznie, wykonując operację wygaszania, a na wyświetlaczu pojawia się napis określający przyczynę wyłączenia (zobacz poniżej różnego rodzaju komunikaty). Nigdy nie należy odłączać wtyczki podczas fazy wygaszania alarmowego. W przypadku wystąpienia blokady, w celu ponownego uruchomienia piecyka należy odczekać do momentu zakończenia procedury wygaszania (15 minut z sygnalizacją dźwiękową) po czym wcisnąć klawisz

Non rNie należy włączać piecyka przed sprawdzeniem przyczyny blokady i WYCZYSZCZENIEM/OPRÓŻNIENIEM palnika. SYGNALIZACJE EWENTUALNYCH PRZYCZYN AWARYJNEJ BLOKADY PIECA – ZALECENIA I ŚRODKI ZARADCZE: AL1 black out (nie jest to awaria piecyka) (występuje, gdy następuje przerwa w zasilaniu trwająca dłużej niż 5 sekund) Piecyk ma wbudowaną funkcję ‘black out’: jeśli przerwa w dostawie prądu trwa krócej niż 5 sekund piecyk automatycznie po- nownie się załączy i powróci do poprzednich parametrów pracy. Jeżeli prądu zabraknie przez dłuższy okres czasu piecyk wchodzi w stan alarmowy ‘black out’ i następuje jego wychłodzenie. Poniżej zamieszczona została tabela różnych możliwych sytuacji: AL2 sonda fumi rotta [uszkodzona sonda spalin] (występuje, kiedy sterowanie piecyka nie może wykryć sygnału od sondy temperatury spalin) Najczęstsze przyczyny: - Zepsuła się termopara - Termopara rozłączyła się - Odczyt z termopary poza zakresem pomiaru AL3 hot fumi [za wysoka temperatura spalin] (występuje, gdy temperatura spalin przekroczy wartość bezpieczną) Najczęstsze przyczyny:

• Zapchany przewód spalinowy

• Nieprawidłowa instalacja

• Zapchanie się piecyka – zaniedbanie czyszczenia

• Zbyt wysoka wartość parametrów zasypu peletu na palnik, skontrolować ustawienia podawania peletu (wezwać serwis) UWAGA: komunikat ‘hot fumi’ pojawia się po przekroczeniu pierwszego progu alarmowego przy 250

powodując przejście piecyka do trybu modulacji pracy, dopiero po osiągnięciu 270

piecyk przechodzi w stan alarmowy i w kon- sekwencji następuje jego wygaszenie. AL4 aspiratore guasto [uszkodzenie wentylatora odciągowego] (występuje, w przypadku uszkodzenia silnika wentylatora odciągowego spalin) Najczęstsze przyczyny:

• Blokada silnika wyciągu spalin

• Zepsuty czujnik obrotów

• Zepsuty silnik wyciągu spalin

• Zainterweniował termostat silnika wyciągu spalin AL5 mancata accensione [nie nastąpiło rozpalenie] (występuje, kiedy temperatura spalin podczas rozpalania nie przekroczy ustawionego w parametrach minimalnego progu temperatury) Najczęstsze przyczyny: - Zepsuta zapalarka - Zabrudzony palnik lub zbyt dużo peletu - Skończył się pelet - Skontrolować termostat bezpieczeństwa peletu (automatyczne załączenie) - Zapchany przewód spalinowy AL6 manca pellet [brak peletu] (występuje, gdy pelet w zasobniku się kończy) Najczęstsze przyczyny: - Skończył się pelet w zasobniku - Zepsuł się motoreduktor - Zapchał się kanał doprowadzania peletu na palnik lub ślimak - Zbyt niska wartość parametrów zasypu peletu na palnik, skontrolować ustawienia podawania peletu AL7 sicurezza termica [zabezpieczenie termiczne] (występuje, kiedy termostat zabezpieczający zasobnika wyłączy się z powodu zbyt wysokiej temperatury w zasobniku peletu) Najczęstsze przyczyny: - Zbyt duża ilość peletu spada na palnik AL8 manca depressione [brak podciśnienia] (występuje, kiedy brakuje wystarczającego ciągu w przewodzie doprowadzającym zimne powietrze niezbędne w procesie spalania) Najczęstsze przyczyny: - Zapchany przewód doprowadzania zimnego powietrza do spalania - Uszkodzony presostat - Zatkany przewód silikonowy Faza pracy przed wystąpieniem zaniku napięcia Stan pracy piecyka gdy prądu zabraknie przez okres do 10 sekund Stan pracy piecyka w przypadku braku prądu powyżej 10 sekund OFF / WYŁĄCZONY OFF OFFPRECARICA / ZASYP WSTĘPNY BLACK OUT BLACK OUTACCENSIONE / ZAŁĄCZANIE BLACK OUT BLACK OUTAVVIO / URUCHAMIANIE AVVIO / URUCHAMIANIE CZUWANIE, PONOWNE URUCHOMIENIELAVORO/ PRACA PRACA CZUWANIE, PONOWNE URUCHOMIENIEPULIZIA FINALE / PRZEDMUCH PALNIKA PRZED WYGA-SZENIEMPULIZIA FINALE / PRZEDMUCH PALNIKA PRZED WYGASZENIEMPULIZIA FINALE / PRZEDMUCH PALNIKA PRZED WYGASZE- NIEM STAND-BY / CZUWANIE STAND-BY / CZUWANIE STAND-BY / CZUWANIEALLARME / ALARM ALLARME / ALARM ALLARME / ALARM MEMORIA ALLARME / PAMIĘĆ ALARMÓW MEMORIA ALLARME / PAMIĘĆ ALARMÓW MEMORIA ALLARME / PAMIĘĆ ALARMÓW- 103 -- 103 - POLSKI LISTA KONTROLNA Zapoznać się po dokładnym przeczytaniu karty technicznej Ustawienie i instalacja

• Uruchomienie przez serwis, upoważniony do aktywowania gwarancji i przekazania karty konserwacji

• Odpowiednie doprowadzenie powietrza do pomieszczenia

• Kanał spalinowy dedykowany wyłącznie dla odbioru spalin z piecyka

• Przewód odprowadzenia spalin posiada: maksymalnie 2 kolana odcinek poziomy o maksymalnej długości 2 metrów

• Komin umiejscowiony poza strefą odpływu

• Przewody rurowe odprowadzające spaliny wykonane z odpowiedniego materiału (zaleca się stal inox)

• Przy przechodzeniu przez ewentualne materiały łatwopalne (np. drewno) przedsięwzięte zostały wszystkie środki ostrożności w celu uniknięcia pożarów Użytkowanie

• Użytkowany pelet musi być dobrej jakości i suchy

• Palnik i popielnik muszą być regularnie czyszczone i dobrze ustawione

• Drzwiczki muszą być dobrze zamknięte

• Palnik musi być prawidłowo ustawiony w komorze NALEŻY PAMIĘTAĆ O OCZYSZCZENIU PALNIKA ODKURZACZEM PRZED KAŻDYM KOLEJNYM ROZPALENIEM W przypadku nieudanej próby rozpalenia NIE powtarzać ponownie próby rozpalenia przed opróżnieniem palnika.
