Ninfa - Kuchenka EDILKAMIN - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka na drewno
Marka	Edilkamin
Model	Ninfa
Całkowita moc cieplna	12 kW (szacunkowo)
Godzinowe zużycie drewna	2,5 kg/h (szacunkowo)
Średnica wylotu dymu	150 mm (szacunkowo)
Objętość ogrzewania	150 m³ (szacunkowo)
Waga	120 kg (szacunkowo)
Wymiary (Dł x Szer x Wys)	60 x 50 x 90 cm (szacunkowo)
Piec do gotowania	Tak, ze stali nierdzewnej
Pobór powietrza zewnętrznego	Powierzchnia przepływu co najmniej 200 cm²
Materiały paleniska	Żeliwo, ruszt żeliwny, obudowa blacha stalowa 2 mm
Wykończenie zewnętrzne	Emaliowana ceramika ogniotrwała
Zasilanie	Drewno (suchy buk/brzoza) lub brykiety lignitowe (max 3)
Główne funkcje	Gotowanie w piekarniku, ogrzewanie promieniowaniem i konwekcją, regulacja powietrza pierwotnego i wtórnego, samooczyszczanie szyby
Bieżąca konserwacja	Czyszczenie szyby specjalnym środkiem, opróżnianie szuflady na popiół, okresowe czyszczenie paleniska
Konserwacja przewodu kominowego	Czyszczenie komina co najmniej raz w roku
Bezpieczeństwo	Drzwi z zamkiem, antypoparzeniowa rączka, odległości bezpieczeństwa (80 cm od mebli, 10 cm od ściany)
Montaż ceramiki	Możliwy montaż za pomocą słupków aluminiowych i gniazd
Naprawialność	Części zamienne dostępne (skontaktuj się z sprzedawcą)

Często zadawane pytania - Ninfa EDILKAMIN

Jak rozpalić piec Ninfa?

Włóż zmięty papier, gałązki i drobne suche drewno. Otwórz zawór powietrza spalania (A) i zawór ciągu. Zapal papier, a następnie stopniowo dodawaj drewno. Nigdy nie używaj alkoholu, benzyny ani chemicznych podpałek. Używaj ekologicznych podpałek.

Jakiego drewna używać z kuchenką Ninfa?

Najlepiej drewna suczego buku lub brzozy. Można też używać brykietów lignitowych, ale maksymalnie 3 sztuki, aby nie uszkodzić paleniska i okładziny ceramicznej.

Jak regulować temperaturę piekarnika?

Temperaturę piekarnika reguluje się za pomocą zaworu powietrza pierwotnego. Obróć zawór w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć temperaturę, i zgodnie z ruchem wskazówek zegara, aby ją zmniejszyć.

Jak czyścić szybę drzwi?

Użyj specjalnego środka czyszczącego dostępnego u sprzedawców. Nigdy nie czyść szyby, gdy piec jest w użyciu lub jeszcze gorący. Szyba ceramiczna jest odporna na wysokie temperatury, ale pozostaje krucha.

Jak często należy opróżniać szufladę na popiół?

Opróżniaj szufladę, gdy popiół osiągnie brzeg, lub najlepiej każdego ranka przed rozpaleniem. Częste opróżnianie sprzyja regularnemu dopływowi powietrza spalania i zapobiega przegrzaniu rusztu.

Co zrobić, gdy dym wydobywa się podczas dokładania drewna?

Otwieraj drzwi paleniska w dwóch etapach: najpierw powoli i częściowo (3-4 cm), a po kilku sekundach całkowicie. To zapobiega wydostawaniu się dymu z powodu podciśnienia.

Jakie odległości bezpieczeństwa należy zachować?

Zachowaj odległość co najmniej 80 cm od mebli i 10 cm od ściany. Odległości te dotyczą niepalnych przegród, które tolerują wzrost temperatury o 80°C. W przypadku podłogi łatwopalnej umieść piec na stalowej płycie.

Jak zamontować ceramikę na piecu Ninfa?

Zdejmij górną część, odkręcając 4 śruby, odsuń profil przedni, włóż płytki w przednie gniazda, podnieś profil, wsuń boczne ceramiki od góry do dołu, a następnie umieść górną część z powrotem. Postępuj zgodnie z dostarczonym schematem montażu.

Dlaczego mój piec wydziela nieprzyjemny zapach?

Podczas pierwszego rozpalenia zapachy mogą pochodzić z odparowywania lub suszenia materiałów produkcyjnych. Zjawisko to znika po kilku dniach użytkowania. W tym okresie wietrz pomieszczenie.

Jak konserwować przewód kominowy?

Czyść przewód kominowy co najmniej raz w roku przed sezonem grzewczym. Czyść go, gdy zauważysz warstwę sadzy o grubości 5-6 mm, ponieważ jest łatwo zapalna. Skorzystaj z usług wykwalifikowanego fachowca.

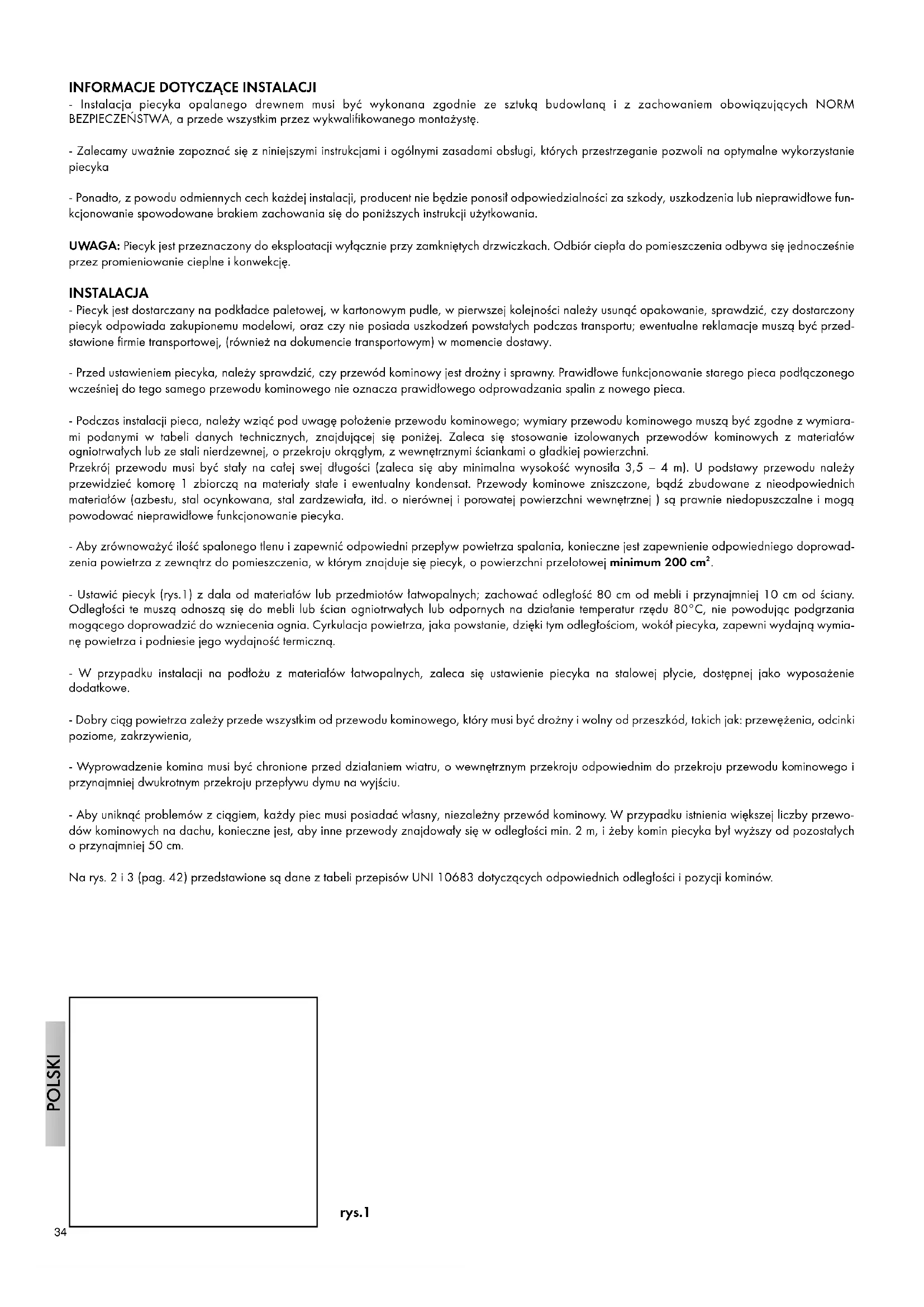

INSTRUKCJA OBSŁUGI Ninfa EDILKAMIN

• Instalacja piecyka opalanego drewnem musi być wykonana zgodnie ze sztuką budowlaną i z zachowaniem obowiązujących NORM BEZPIECZEŃSTWA, a przede wszystkim przez wykwalifikowanego montażystę.
• Zalecamy uważnie zapoznać się z niniejszymi instrukcjami i ogólnymi zasadami obsługi, których przestrzeganie pozwoli na optymalne wykorzystanie piecyka
• Ponadto, z powodu odmiennych cech każdej instalacji, producent nie będzie ponosit odpowiedzialności za szkody, uszkodzenia lub nieprawidłowe funkcjonowanie spowodowane brakiem zachowania się do poniższych instrukcji użytkowania.

UWAGA: Piecyk jest przeznaczony do eksploatacji wyłącznie przy zamkniętych drzwiczkach. Odbiór ciepła do pomieszczenia odbywa się jednocześnie przez promieniowanie cieplne i konwekcję.

INSTALACJA

• Piecyk jest dostarczany na podktadce paletowej, w kartonowym pudle, w pierwszej kolejności należy usunąć opakowanie, sprawdzić, czy dostarczony piecyk odpowiada zakupionemu modelowi, oraz czy nie posiada uszkodzeń powstałych podczas transportu; ewentualne reklamacje muszą być przedstawione firmie transportowej, (również na dokumencie transportowym) w momencie dostawy.
• Przed ustawieniem piecyka, należy sprawdzić, czy przewód kominowy jest drożny i sprawny. Prawidłowe funkcjonowanie starego pieca podłączonego wcześniej do tego samego przewodu kominowego nie oznacza prawidłowego odprowadzania spalin z nowego pieca.
• Podczas instalacji pieca, należy wziąć pod uwagę położenie przewodu kominowego; wymiary przewodu kominowego muszą być zgodne z wymiarami podanymi w tabeli danych technicznych, znajdującej się poniżej. Zaleca się stosowanie izolowanych przewodów kominowych z materiałów ogniotrwałych lub ze stali nierdzewnej, o przekroju okrągłym, z wewnętrznymi ściankami o gładkiej powierzchni.

Przekrój przewodu musi być stały na całej swej długości (zaleca się aby minimalna wysokość wynosiła 3,5 – 4 m). U podstawy przewodu należy przewidzieć komorę 1 zbiorczą na materiały state i ewentualny kondensat. Przewody kominowe zniszczone, bądź zbudowane z nieodpowiednich materiałów (azbestu, stal ocynkowana, stal zardzewiata, itd. o nierównej i porowatej powierzchni wewnętrznej ) są prawnie niedopuszczalne i mogą powodować nieprawidłowe funkcjonowanie piecyka.

• Aby zrównoważyć ilość spalonego tlenu i zapewnić odpowiedni przepływ powietrza spalania, konieczne jest zapewnienie odpowiedniego doprowadzenia powietrza z zewnątrz do pomieszczenia, w którym znajduje się piecyk, o powierzchni przelotowej minimum 200 cm².
• Ustawić piecyk (rys.1) z dala od materiałów lub przedmiotów łatwopalnych; zachować odległość 80 cm od mebli i przynajmniej 10 cm od ściany. Odległości te muszą odnoszą się do mebli lub ścian ogniotrwałych lub odpornych na działanie temperatur rzędu 80°C, nie powodując podgrzania mogącego doprowadzić do wzniecenia ognia. Cyrkulacja powietrza, jaka powstanie, dzięki tym odległościom, wokół piecyka, zapewni wydajną wymianę powietrza i podniesie jego wydajność termiczną.
• W przypadku instalacji na podłożu z materiałów łatwopalnych, zaleca się ustawienie piecyka na stalowej płycie, dostępnej jako wyposażenie dodatkowe.
• Dobry ciąg powietrza zależy przede wszystkim od przewodu kominowego, który musi być drożny i wolny od przeszkód, takich jak: przewężenia, odcinki poziome, zakrzywienia,
• Wyprowadzenie komina musi być chronione przed działaniem wiatru, o wewnętrznym przekroju odpowiednim do przekroju przewodu kominowego i przynajmniej dwukrotnym przekroju przepływu dymu na wyjściu.
• Aby uniknąć problemów z ciągiem, każdy piec musi posiadać własny, niezależny przewód kominowy. W przypadku istnienia większej liczby przewodów kominowych na dachu, konieczne jest, aby inne przewody znajdowały się w odległości min. 2 m, i żeby komin piecyka był wyższy od pozostałych o przynajmniej 50 cm.

Na rys. 2 i 3 (pag. 42) przedstawione są dane z tabeli przepisów UNI 10683 dotyczących odpowiednich odległości i pozycji kominów.

UNI 10683 Kominy, przykłady odległości i pozycji (TAB. 1 pag. 42)

A = Nachylenie dachu

B = Odległość pomiędzy osią kalency i komina*

C = Minimalna wysokość otworu wylotowego ponad dachem

* w przypadku mniejszych odległości niż te podane w tabeli, komin musi przewyższać kalenicę dachu o minimum 50 cm.

N.B. Jeśli przewód kominowy, jaki zamierzamy użyć do instalacji, był wcześniej używany przez inne piece lub kominek, należy wcześniej dokładnie oczyścić przewód kominowy aby uniknąć nieprawidłowości w funkcjonowaniu i aby zapobiec niebezpieczeństwu zapalenia się nie spalonych substancji pozostałych na wewnętrznych ściankach przewodu kominowego. W normalnych warunkach funkcjonowania, przewód kominowy powinien być czyszczony przynajmniej raz w roku.

N.B. W celu zapewnienia optymalnego funkcjonowania piecyka, ciąg kominowy powinien wytworzyć podciśnienie o wartości od 0,12 do 0,2 mbar. Wartości niższe mogą spowodować utrudnione odprowadzanie spalin w momencie załadunku piecyka i tworzyć nadmierne osady węglowe; wyższe wartości natomiast, spowodowałyby zbyt szybkie spalanie z jednoczesną redukcją wydajności termicznej. Aby zmieścić się w tych wartościach, wystarczy zachować odległości podane w tabeli UNI 10683.

N.B. Producent nie ponosi żadnej odpowiedzialności za instalacje niezgodną nie zgodną z obowiązującymi normami i nieprawidłowym użyciem piecyka.

DANE TECHNICZNE PIECA (TAB. 2 pag. 42)

A = Moc termiczna

B = Zużycie drewna na godz.*

C = Średnica złączki odprowadzania spalin

D = Ogrzewana kubatura

E = Waga

F = Szerokość pieca

G = Głębokość pieca

H = Wysokość pieca

I = Nadstawka z piekarnikiem

L = Doprowadzenie powietrza

* uwaga spalanie większych ilości drewna niż podane w tabeli może spowodować uszkodzenie paleniska i ceramicznej obudowy zewnętrznej

PIEC DAFNE, ELF Z PIEKARNIKIEM

Piece Dafne, Elf z piekarnikiem wyposażone są w nadstawkę z piekarnikiem ze stali nierdzewnej, umożliwiającą pieczenie wszelkich produktów żywnościowych (owoców, mięs, ciast, itd.). Aby uzyskać prawidłowy rezultat pieczenia, konieczne jest utrzymywanie stałej temperatury piekarnika w zależności od produktu, jaki chcemy upiec. Aby zmienić temperaturę, wystarczy użyć zaworu pierwotnego powietrza paleniska. Aby zwiększyć temperaturę, należy przekręcić zawór w lewo, a w celu zmniejszenia temperatury, należy przekręcić go w prawo.

CECHY KONSTRUKCYJNE

- żeliwne drzwiczki paleniska z szybą ceramiczną i rączką ze stali chromowanej, o specjalnej konstrukcji zapobiegającej oparzeniu.

Uwaga: kiedy ogień jest rozpalony, drzwiczki nagrzewają się do wysokiej temperatury. W fazie ładowania drewna, należy otwierać drzwiczki w dwóch etapach, najpierw częściowo i powoli (3 lub 4 cm) a po kilku sekundach całkowicie, tak, aby zapobiec wydostaniu się dymu.

• Palenisko z koszykiem i rusztem, wykonane całkowicie z żeliwa, i zewnętrzny płaszcz wykonany z 2 mm blachy poprawiający funkcjonowanie: regulacja powietrza pierwotnego odbywa się przez zawór (DIS. 4 - A), umieszczony na środku dolnych drzwiczek. Aby zwiększyć dopływ powietrza należy przekręcić zawór w lewo, aby go zmniejszyć należy przekręcić zawór w prawo.
• Powietrze wtórne doprowadzane jest w statej ilości od paleniska poprzez szczeliny znajdujące się w górnej ramce szyby drzwiczek paleniska. Powietrze wtórne, poza umożliwia niem samooczyszczenia szyby ceramicznej, stuży do spalenia gazów powstałych w wyniku procesu spalania drewna, redukując w ten sposób emisję gazów do atmosfery..
• Pokrętło (DIS. 4 - B) znajdujące się wewnątrz dolnych drzwiczek umożliwia czyszczenie rusztu (wytrząsanie rusztu) podczas pracy piecyka, zaleca się wykonać taką operację za każdym razem kiedy płomień zaczyna przygasać.
• Popielnik (DIS. 4 - C) znajdujący się wewnątrz dolnej komory, musi być okresowo sprawdzany i opróżniany w zależności od potrzeb. Aby go wyjąć, należy unieść go lekko przy użyciu uchwytu.
• Obudowa piecyka wykonana jest z płyt ceramicznych ognioodpornych, emaliowanych na różne kolory.
• Płyty są mocowane za pomocą profili z lakierowanego aluminium.

INSTRUKCJE UŻYTKOWANIA

Uwaga:

kiedy ogień jest rozpalony, niektóre części piecyka nagrzewają się i osiągając wysoką temperaturę. Zaleca się więc trzymać dzieci z dala od piecyka. Nie zaleca się również trzymać w pobliżu piecyka przedmiotów wrażliwych na wysokie temperatury (elementy plastikowe itp.,). Wyciągi powietrza, jeśli znajdują się w pobliżu piecyka, mogą powodować wydostawanie się spalin podczas działania pieca. Gorący popiół nie może być wrzucany do pojemników na śmieci, ponieważ może to spowodować pożar.

PIERWSZE ROZPALENIE (DIS. 4 pag. 43)

Ewentualne nieprzyjemne zapachy lub dymy są spowodowane parowaniem lub wysuszaniem niektórych materiałów użytych w produkcji. To zjawisko, całkowicie normalne, może się utrzymywać przez kilka dni, aż do całkowitego ustąpienia.

• Umieścić w palenisku papier zwinięty w kulkę, przykryć go niewielką ilością gaťązek lub kilkoma kawałkami sezonowanego drewna, tak aby umożliwiać rozwój płomienia.
• otworzyć zawór regulacji powietrza A w pozycji 1, oraz szyber, jeśli został zainstalowany na przewodzie spalinowym.
• Podpalić papier i podczas gdy płomień obejmie około potowę zalecanej ilości (TAB 2 – B zużycie drewna). Kiedy płomienie przygasną i uformują warstwę żaru, załadować palenisko normalną ilością drewna.
• Przy zbyt intensywnym płomieniu zaleca się częściowo zamknąć zawór doprowadzający powietrze do spalania A, przekręcając go na pozycję 2 i lekko przymknąć zawór ciągu, jeśli został on zainstalowany na przewodzie odprowadzającym spaliny.
• Upewnić się, że drzwiczki paleniska są zawsze dokładnie zamknięte podczas pracy piecyka, gdyż zbyt długie pozostawienie otwartych drzwiczek spowodować może wydostawanie się dymu do pomieszczenia.

UWAGA nigdy nie używać do rozpalania płomienia alkoholu, benzyny, nafty lub innych paliw płynnych. Trzymać je z dala od ognia. Nie używać podpatek wykonanych z pochodnych benzyny lub o pochodzeniu chemicznym: mogą spowodować poważne uszkodzenia ścianek paleniska. Używać wyłącznie rozpatek pochodzenia naturalnego. Załadowanie zbyt dużych ilości drewna (powyżej ilości wyszczególnionej w tabeli) lub zbyt intensywny płomień mogą spowodować uszkodzenie przedziału paleniska lub zewnętrznej obudowy.

POWIETRZE WTÓRNE

Powietrze wtórne jest powietrzem, które doprowadzane jest w górnej części płomienia. Gazy nie spalone podczas spalania drewna są tam zapalane i spalane ponownie, optymalizując wydajność pieca i redukując emisje spalin do atmosfery.

RODZAJ PALIWA

Piecyk jest przeznaczony do spalania drewna, najlepiej bukowego lub brzozowego, sezonowanego, lub brykietów lignitowymi (maksymalnie 3 szt. aby nie spowodować uszkodzenia paleniska lub ceramicznej obudowy, zważywszy na wysoką kaloryczność tych brykietów). Każdy rodzaj drewna posiada inne cechy wpływające na wydajność spalania. Nominalną zadeklarowaną moc pieca w kW, uzyskuje się spalając właściwą ilość drewna, zwracając uwagę na nie przeciążanie komory spalania (paleniska).

USUWANIE POPIOŁÓW

Popielnik znajdujący się pod drzwiczki paleniska musi być koniecznie regularnie opróżniany przed całkowitym wypełnieniem, ponieważ mogłoby to spowodować przegrzanie żeliwnego rusztu paleniska i utrudnić dopływ powietrza do paleniska. Zaleca się często opróżnianie popielnika, aby umożliwiać regularny dopływ powietrza do paleniska. Należy wykonywać tę czynność na zimnym piecyku, na przykład rano, przed jego rozpaleniem.

CZYSZCZENIE SZYBY

Aby wyczyścić wewnętrzną powierzchnię szyby, należy użyć odpowiedniego detergentu. Nie czyścić szyby podczas działania piecyka, ani kiedy szyba jest gorąca!

UWAGA: szyba ceramiczna jest odporna na wysokie temperatury, ale jest krucha, nie należy więc uderzać w szybę!

CZYSZCZENIE CERAMIKI

Obudowa z płytek ceramicznych musi być czyszczona przy użyciu delikatnego detergentu, miękką szmatką. Nie mocyć płytek zimną wodą kiedy piecyk jest rozgrzany, ponieważ szok termiczny może spowodować pęknięcie ceramicznej obudowy.

CZYSZCZENIE PALENISKA

Okresowo, lub kiedy osady sadzy staną się zbyt duże, należy dokładnie wyczyścić przedziat paleniska. Pozwala to na lepsze funkcjonowanie i wydajność pieca.

CZYSZCZENIE PRZEWODU KOMINOWEGO

Wykonuje się je przed rozpoczęciem sezonu grzewczego i zawsze, kiedy zauważy się utworzenie się wewnątrz przewodu osadów sadzy i smoły, które są substancjami łatwopalnymi. Osady, kiedy uzyskują grubość 5 - 6 mm, w obecności wysokiej temperatury i iskier, mogą się zapalić, mogąc spowodować bardzo przykre konsekwencje dla przewodu kominowego i całego budynku. Zaleca się więc czyszczenie przewodu przynajmniej raz w roku lub za każdym razem, kiedy to będzie konieczne.

MONTAŻ PŁYTEK CERAMICZNYCH (TAB. 3 pag. 42)

Piece DAFNE – DAFNE Z PIEKARNIKIEM – NINFA, ELF, ELF Z PIEKARNIKIEM posiadają korpus metalowo – żeliwny i są wyposażone w 4 lakierowane aluminiowe profile z wpustami, umożliwiającymi montaż płytek ceramicznych.

W tabeli poniżej podano ilość i rodzaj płytek potrzebnych do każdego modelu:

OPIS

A = Płytka boczna

B = Płytka przednia

C = Płytka boczna

D = Płytka boczna

E = Płytka przednia

I = Komplet plytek w kolorze bordowym

L = Komplet plytek w kolorze miodowym

M= Komplet plytek w kolorze bezowym

N = Komplet plytek w kolorze ze steatytu

Piecyki są dostarczane z płytkami zapakowanymi osobno, aby uniknąć ich uszkodzeń podczas transportu. Może się zdarzyć, że niektóre płytki po spodniej stronie będą posiadały małe porowate dziurki, które nie wpływają na ich jakość. Usunąć opakowanie z płytek dopiero po dotarciu na miejsce instalacji piecyka. Każdy piecyk jest wstępnie montowany wraz z obudową w fazie produkcji i próbnego uruchomienia, w celu maksymalnego ułatwienia i przyspieszenia montażu. Płytki są następnie demontowane i pakowane osobno.

Kolejność montażu płytek: (DIS. 5 pag. 43)

- na rysunku 1 przedstawiono piecyk w formie, w jakiej jest dostarczany

- zdjąć górną płytę odkręcając 4 śruby, jak pokazano na rysunku

- wyjąć przedni profil, unosząc go w góre, rys.3

- wsunąć płytki w prowadnice przednich frontów, rys. 4

- umieścić profil na swoim miejscu, tak jak był umieszczony na początku

- wsunąć płytki w prowadnice boczne, od góry do dotu

- założyć górną płytę i dokręcić śruby - rys. 6, na rys. 7 pokazano piecyk po zakończonym montażu
