Caractéristiques	Détails
Type de produit	Cuisinière à bois
Puissance nominale	8 kW
Rendement énergétique	90%
Capacité de chauffage	Pour des espaces jusqu'à 200 m²
Dimensions (L x P x H)	80 x 60 x 85 cm
Poids	150 kg
Matériau de construction	Acier et fonte
Type de combustible	Bois
Utilisation	Chauffage et cuisson
Entretien	Nettoyage régulier du foyer et des conduits
Sécurité	Équipée de systèmes de sécurité pour éviter les surchauffes
Garantie	2 ans
Certifications	CE, Flamme Verte

FOIRE AUX QUESTIONS - Ninfa EDILKAMIN

Comment allumer ma cuisinière EDILKAMIN Ninfa ?

Pour allumer votre cuisinière, ouvrez la trappe d'alimentation, placez du papier journal et des petits morceaux de bois, puis utilisez l'allumeur électrique. Une fois l'allumage réussi, fermez la trappe.

Que faire si ma cuisinière ne s'allume pas ?

Assurez-vous que l'alimentation électrique est connectée et vérifiez le niveau de combustible. Si le problème persiste, consultez le manuel d'utilisation pour des solutions spécifiques.

Comment régler la température de ma cuisinière ?

Vous pouvez régler la température via le panneau de contrôle numérique. Utilisez les boutons pour augmenter ou diminuer la température souhaitée.

Quels types de combustibles puis-je utiliser ?

La cuisinière EDILKAMIN Ninfa est conçue pour fonctionner avec des granulés de bois. Assurez-vous d'utiliser des granulés de haute qualité pour un fonctionnement optimal.

Comment nettoyer ma cuisinière ?

Il est recommandé de nettoyer la cuisinière régulièrement. Videz le cendrier, nettoyez les surfaces avec un chiffon humide et vérifiez les conduits d'évacuation pour éviter l'accumulation de suie.

Pourquoi ma cuisinière émet-elle une odeur de fumée ?

Une odeur de fumée peut indiquer un mauvais tirage ou une obstruction dans le conduit de fumée. Vérifiez que le conduit est dégagé et que la cuisinière est correctement installée.

Puis-je utiliser la cuisinière en continu ?

Oui, la cuisinière EDILKAMIN Ninfa est conçue pour un usage continu. Assurez-vous de vérifier régulièrement le niveau de combustible pour éviter qu'elle ne s'arrête.

Comment régler le ventilateur de la cuisinière ?

Le ventilateur peut être réglé via le panneau de contrôle. Augmentez ou diminuez la vitesse du ventilateur selon vos besoins de chauffage.

Que faire si la cuisinière s'arrête pendant l'utilisation ?

Vérifiez si le réservoir de combustible est vide ou si le circuit électrique est interrompu. Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI Ninfa EDILKAMIN

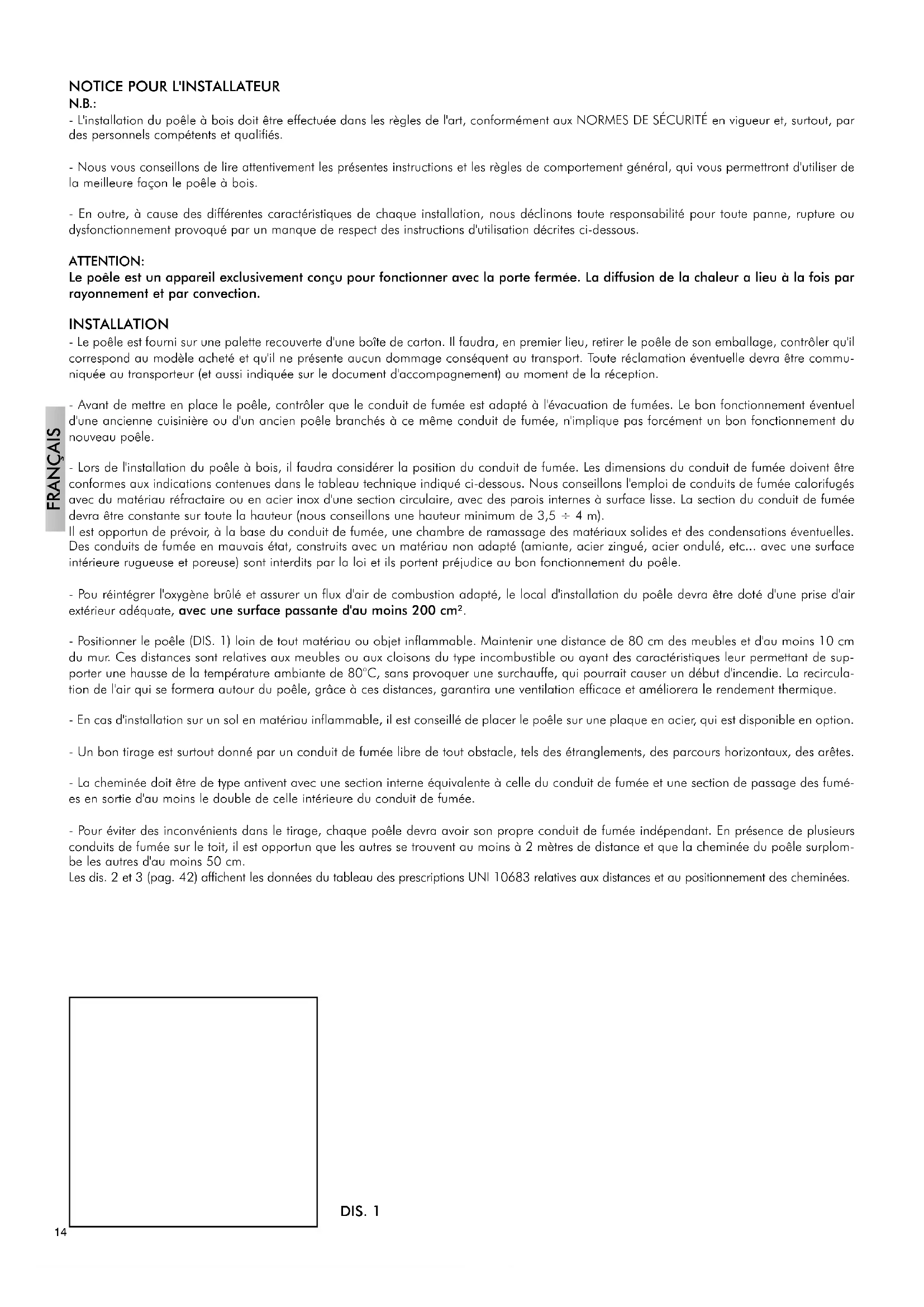

N.B.: - L'installation du poêle à bois doit être effectuée dans les règles de l'art, conformément aux NORMES DE SÉCURITÉ en vigueur et, surtout, par des personnels compétents et qualifiés. - Nous vous conseillons de lire attentivement les présentes instructions et les règles de comportement général, qui vous permettront d'utiliser de la meilleure façon le poêle à bois. - En outre, à cause des différentes caractéristiques de chaque installation, nous déclinons toute responsabilité pour toute panne, rupture ou dysfonctionnement provoqué par un manque de respect des instructions d'utilisation décrites ci-dessous. ATTENTION: Le poêle est un appareil exclusivement conçu pour fonctionner avec la porte fermée. La diffusion de la chaleur a lieu à la fois par rayonnement et par convection. INSTALLATION - Le poêle est fourni sur une palette recouverte d'une boîte de carton. Il faudra, en premier lieu, retirer le poêle de son emballage, contrôler qu'il correspond au modèle acheté et qu'il ne présente aucun dommage conséquent au transport. Toute réclamation éventuelle devra être commu- niquée au transporteur (et aussi indiquée sur le document d'accompagnement) au moment de la réception. - Avant de mettre en place le poêle, contrôler que le conduit de fumée est adapté à l'évacuation de fumées. Le bon fonctionnement éventuel d'une ancienne cuisinière ou d'un ancien poêle branchés à ce même conduit de fumée, n'implique pas forcément un bon fonctionnement du nouveau poêle. - Lors de l'installation du poêle à bois, il faudra considérer la position du conduit de fumée. Les dimensions du conduit de fumée doivent être conformes aux indications contenues dans le tableau technique indiqué ci-dessous. Nous conseillons l'emploi de conduits de fumée calorifugés avec du matériau réfractaire ou en acier inox d'une section circulaire, avec des parois internes à surface lisse. La section du conduit de fumée devra être constante sur toute la hauteur (nous conseillons une hauteur minimum de 3,5 ÷ 4 m). Il est opportun de prévoir, à la base du conduit de fumée, une chambre de ramassage des matériaux solides et des condensations éventuelles. Des conduits de fumée en mauvais état, construits avec un matériau non adapté (amiante, acier zingué, acier ondulé, etc... avec une surface intérieure rugueuse et poreuse) sont interdits par la loi et ils portent préjudice au bon fonctionnement du poêle. - Pou réintégrer l'oxygène brûlé et assurer un flux d'air de combustion adapté, le local d'installation du poêle devra être doté d'une prise d'air extérieur adéquate, avec une surface passante d'au moins 200 cm². - Positionner le poêle (DIS. 1) loin de tout matériau ou objet inflammable. Maintenir une distance de 80 cm des meubles et d'au moins 10 cm du mur. Ces distances sont relatives aux meubles ou aux cloisons du type incombustible ou ayant des caractéristiques leur permettant de sup- porter une hausse de la température ambiante de 80°C, sans provoquer une surchauffe, qui pourrait causer un début d'incendie. La recircula- tion de l'air qui se formera autour du poêle, grâce à ces distances, garantira une ventilation efficace et améliorera le rendement thermique. - En cas d'installation sur un sol en matériau inflammable, il est conseillé de placer le poêle sur une plaque en acier, qui est disponible en option. - Un bon tirage est surtout donné par un conduit de fumée libre de tout obstacle, tels des étranglements, des parcours horizontaux, des arêtes. - La cheminée doit être de type antivent avec une section interne équivalente à celle du conduit de fumée et une section de passage des fumé- es en sortie d'au moins le double de celle intérieure du conduit de fumée. - Pour éviter des inconvénients dans le tirage, chaque poêle devra avoir son propre conduit de fumée indépendant. En présence de plusieurs conduits de fumée sur le toit, il est opportun que les autres se trouvent au moins à 2 mètres de distance et que la cheminée du poêle surplom- be les autres d'au moins 50 cm. Les dis. 2 et 3 (pag. 42) affichent les données du tableau des prescriptions UNI 10683 relatives aux distances et au positionnement des cheminées. DIS. 1 FRANÇAIS 14UNI 10683 Cheminées, exemples de distances et positionnement (TAB. 1 pag. 42) A = Inclinaison du toit B = Distance entre l'axe du comble du toit et la cheminée* C = Hauteur minimum du point où le conduit débouche du toit

• en cas de distances inférieures, la cheminée doit dépasser d'au moins 50 cm le comble du toit. N.B. Si le conduit de fumée que l'on désire utiliser pour l'installation a précédemment servi pour d'autres poêles ou cheminées, il faudra préa- lablement réaliser un ramonage soigneux, pour éviter tout fonctionnement anormal et les dangers d'incendie des imbrûlés sur les parois inter- nes du conduit de fumée. Dans des conditions de fonctionnement normal, le conduit de fumée doit être ramoné au moins une fois par an. N.B. Pour un fonctionnement optimal, le tirage du conduit de fumée doit créer une dépression variable de 0,12 à 0,2 mbar. Des valeurs inférieures peuvent donner lieu à une fastidieuse sortie de fumée lors du chargement du poêle et produire des dépôts charbonneux excessifs. Des valeurs supérieures provoqueraient une combustion trop rapide avec une diminution du rendement thermique. Pour rentrer dans ces valeurs, il suffira de se conformer au tableau UNI 10683 N.B. Le constructeur ITALIANA CAMINI (Division de Edilkamin S.p.A.) décline toute responsabilité pour une installation non conforme aux lois en vigueur et un usage non approprié du poêle DONNÉES TECHNIQUES POÊLE (TAB. 2 pag. 42) A = Puissance thermique globale B = Consommation horaire de bois * C = Ø sortie fumée D = Volume de chauffe E = Poids F = Dimensions poêle largeur G= Dimensions poêle profondeur H = Dimensions poêle hauteur I = Four de cuisson L = Prise d'air

• Une consommation de bois supérieure à celle indiquée risque de provoquer des dommages au foyer et au revêtement extérieur en céramique.

POÊLE DAFNE, ELF FOUR

Les poêles Dafne, Elf avec four, ont un four en acier inox, qui permet la cuisson de n'importe quel aliment (fruits, viandes, gâteaux, etc.). Pour obtenir une cuisson parfaite, il est indispensable que la température dans le four soit constante, selon le type d'aliment à cuire. Pour varier la température du four, il suffit d'intervenir sur la valve de l'air primaire du foyer. Pou augmenter la température, tourner la valve dans le sens contraire des aiguilles d'une montre. Pour la diminuer, tourner la valve dans le sens des aiguilles d'une montre.

CARACTÉRISTIQUES DE CONSTRUCTION

- Porte du foyer en fonte avec verre céramique et poignée en acier chromé avec application anti-brûlure. - Foyer avec panier et grille complètement en fonte et habillage extérieur en tôle de 2 mm, pour un meilleur fonctionnement: le réglage de l'air primaire s'obtient en intervenant sur la valve (DIS. 4 - A), située au centre de la porte inférieure. Pour augmenter le débit d'air comburant, tourner la valve dans le sens contraire des aiguilles d'une montre. Pour le diminuer, tourner la valve dans le sens des aiguilles d'une montre. - L'air secondaire, en quantité fixe, arrive du foyer à travers des fentes situées dans le bloque-verre supérieur de la porte du feu. L'air secondaire permet non seulement l'autonettoyage du verre céramique, mais aussi la combustion des gaz qui peuvent se dégager à la suite d'une combustion incomplète du bois, en réduisant ainsi l'entrée des éléments imbrûlés dans le local. - Le pommeau (DIS. 4 - B) situé à l'intérieur de la porte inférieure, permet le nettoyage de la grille (secoue-grille) durant le fonctionnement. Nous conseillons d'effectuer cette opération chaque fois que la flamme tend à disparaître. - Contrôler périodiquement le tiroir à cendres (DIS. 4 - C) qui se trouve à l'intérieur de la porte inférieure, et le vider s'il y a lieu. Pour l'extraire, le soulever légèrement en saisissant la poignée. - L'habillage du poêle se compose de carreaux de céramique réfractaire émaillés de différentes couleurs. La fixation des carreaux s'effectue au moyen des profils extérieurs, en aluminium verni. FRANÇAIS

15INSTRUCTIONS POUR L'UTILISATION

Attention: lorsque le feu est allumé, certaines parties du poêle atteignent une température très élevée. Il est impératif de surveiller les enfants, s'ils se trouvent à proximité du poêle. Veillez de ne pas placer à proximité du poêle des objets sensibles à la température (parties en plastique, etc.). Les hottes aspirantes, situées à proximité du poêle, peuvent provoquer la fuite de gaz imbrûlés durant le fonctionnement. Ne jetez pas les cendres chaudes dans la poubelle ni dans les bennes à ordure, sous risque de provoquer des incendies. Attention: quand le feu est allumé, la porte du foyer atteint une température élevée. Lorsque vous chargez le bois, l'ouverture de la porte devra s'effectuer en deux temps, d'abord lentement et partiellement (3 ou 4 cm) et, après quelques secondes, complètement, en évitant ainsi des sor- ties de fumée. PREMIER ALLUMAGE (DIS. 4 pag. 43) D'éventuelles odeurs désagréables ou des fumées, sont provoquées par l'évaporation ou le séchage de certains matériaux utilisés dans la fabri- cation. Ce phénomène tendra à se prolonger pendant quelques jours, jusqu'à disparaître. - Suivre la marche ci-dessous: introduire dans le foyer quelques boules de papier, couvrir le papier avec une petite quantité de brindilles ou quel- ques morceaux de bois fin et bien sec, de manière à ce que la flamme se développe le plus possible. - Ouvrir la valve A de l'air comburant, ouvrir la valve de tirage éventuellement insérée dans le tuyau de raccordement au conduit de fumée (canal de fumée). - Allumer le papier et, tandis que le feu se développe, ajouter du bois jusqu'à environ la moitié de la quantité conseillée (voir tableau consom- mation bois). Dès que les flammes s'éteindront et qu'elles auront formé un bon lit de braises, charger le foyer avec la quantité normale de bois. - Si le feu est trop intense, nous conseillons de fermer partiellement la valve de l'air comburant en tournant la valve A et de fermer légèrement la valve de tirage éventuellement installée sur le tuyau de raccordement au conduit de fumée (canal de fumée). - S'assurer que, durant le fonctionnement, la porte du foyer est toujours parfaitement fermée. Une ouverture prolongée provoque la sortie de la fumée. N.B.: pour allumer le feu ne jamais employer de l'alcool, de l'essence, du kérosène ou d'autres combustibles liquides. Veiller aussi à ranger ces produits loin du feu. Ne pas employer des briquettes d'allume-feu dérivé du pétrole ou d'origine chimique, sous risque d'endommager grave- ment les parois du foyer. Utiliser exclusivement des briquettes d'allume-feu de type écologique. Des charges excessives (dépassant les kg indiqués dans le tableau ci-dessus) ou des flammes trop intenses, peuvent porter préju- dice au foyer et au revêtement extérieur. AIR SECONDAIRE L'air secondaire est celui qui afflue au feu dans la partie supérieure de la flamme. Les gaz non brûlés durant la combustion véritable du bois sont incendiés et brûlés à nouveau sur la partie supérieure de la flamme, en optimisant le rendement et en réduisant le dégagement de gaz imbrûlés dans l'atmosphère.

Le poêle doit être alimenté de préférence avec du bois de hêtre/bouleau bien sec ou avec des briquettes de lignite (au maximum 3 morceaux pour ne pas endommager le foyer et le revêtement extérieur en céramique, vu l'apport calorique élevé qu'elles fournissent). Chaque type de bois possède des caractéristiques différentes qui influencent aussi le rendement de la combustion. Le rendement nominal déclaré en kW du poêle s'obtient en brûlant une quantité correcte de bois et en faisant attention de ne pas surcharger la chambre de combustion (foyer).

DÉCHARGEMENT DES CENDRES

Le tiroir à cendres, qui se trouve sous la porte du foyer, doit absolument être vidé dès que les cendres atteignent le bord, sous risque de provo- quer une surchauffe de la grille en fonte du foyer et d'entraver le passage de l'air dans ce même foyer. Nous conseillons, de toute façon, de vider fréquemment le tiroir, afin de favoriser une entrée régulière d'air comburant dans le foyer. Il est opportun d'effectuer un déchargement du poêle à froid, par exemple tous les matins avant l'allumage.

Pour nettoyer la surface intérieure du verre, utiliser le produit détergent spécial en vente chez les revendeurs. Ne pas nettoyer le verre durant le fonctionnement du poêle et pas non plus lorsqu'il est chaud ! N.B.: verre céramique résiste aux hautes températures, mais il est fragile, veiller de ne pas provoquer des chocs. NETTOYAGE DU REVÊTEMENT EN CÉRAMIQUE Nettoyer le revêtement en céramique avec un détergent délicat et un chiffon humide. Ne pas mouiller avec de l'eau froide lorsque le poêle est chaud, parce que le choc thermique pourrait provoquer la rupture du revêtement céramique.

Périodiquement ou, de toute façon, lorsque les dépôts de suie deviennent excessifs, effectuer un nettoyage soigneux du compartiment du foyer. Cela permet un meilleur fonctionnement et un rendement supérieur du poêle. NETTOYAGE DE LA CONDUITE DES FUMÉES Effectuer ce ramonage avant la période d'allumage du poêle et chaque fois que vous remarquez, à l'intérieur d'un conduit, la formation d'une couche de suie et de goudron, substance facilement inflammable. Lorsque, en présence de hautes températures et d'étincelles, les dépôts atteignent une épaisseur de 5 - 6 mm, ils risquent de s'incendier, avec les conséquences que l'on peut facilement imaginer, aussi bien pour le conduit de fumée que pour l'habitation. Par conséquent, nous vous con- seillons d'effectuer le nettoyage au moins une fois par an ou, de toute façon, chaque fois que cela s'avérera nécessaire. FRANÇAIS 16MONTAGE DES CÉRAMIQUES (TAB. 3 pag. 42) Les poêles DAFNE, DAFNE FOUR, NINFA, ELF, ELF FOUR ont une structure en métal et en fonte et ils sont dotés de 4 montants en aluminium verni, avec des emboîtures, afin de permettre le montage des carreaux de céramique. Le tableau ci-dessous illustre la quantité et la typologie des carreaux nécessaires pour chaque modèle. DESCRIPTION A = carreau latéral B = carreau avant C = carreau latéral D = carreau latéral E = carreau avant I = série complète Bordeaux L = série complète Cuir M= série complète Beige N= série complète Pierre ollaire Les poêles sont livrés avec les céramiques emballées séparément, pour éviter des ruptures ou des endommagements durant le transport. Il peut arriver que, dans leur face postérieure, certains carreaux présentent de petites craquelures, celles-ci ne compromettent pas leur qualité. Retirer les céramiques des emballages seulement une fois sur le lieu d'installation. Chaque poêle est prémonté avec son revêtement en cérami- que durant la production et l'essai, afin de permettre, ensuite, un assemblage le plus aisé et le plus rapide possible. Les carreaux de céramique sont ensuite démontés et emballés à part. Séquence de montage des carreaux en céramique (DIS. 5 pag. 43) - la figure 1 représente le poêle tel qu'il est livré - retirer le haut en desserrant les 4 vis, comme illustré fig. 2. - dégager le profil antérieur de son siège, en le soulevant, fig. 3. - insérer les carreaux dans les sièges des éléments frontaux sur la face avant, fig. 4. - remonter le profil antérieur dans son siège, comme à l'origine. - enfiler les céramiques dans les guides latéraux prévus à cet effet, en procédant du haut vers le bas, fig. 5 - repositionner le top sur la structure et revisser les 4 vis, fig. 6. - la fig. 7 illustre le poêle à la fin du montage. FRANÇAIS
