Vrsta izdelka	Peletna peč
Znamka	Edilkamin
Model	MICRON
Nazivna moč	7 kW
Zmanjšana moč	2,1 kW
Nazivni izkoristek	91 %
Gorivo	Lesni peleti premera 6 mm
Prostornina rezervoarja	15 kg
Avtonomija min/maks	8 / 24 ur
Poraba min/maks	0,5 / 1,6 kg/h
Ogrevalna prostornina	180 m³
Teža z embalažo	125 kg
Električni priključek	230 V AC +/-10%, 50 Hz
Povprečna absorbirana moč	120 W
Absorbirana moč ob vžigu	400 W
Premer dimovodne cevi	80 mm (moški)
Premer dovoda zraka	40 mm (moški)
Varnost	Termoelement, diferenčni tlačni stikal, varnostni termostat
Obloga	Keramika (krem bela, bordo, siva) ali pločevina
Način delovanja	Ročno, samodejno, kronotermostatsko

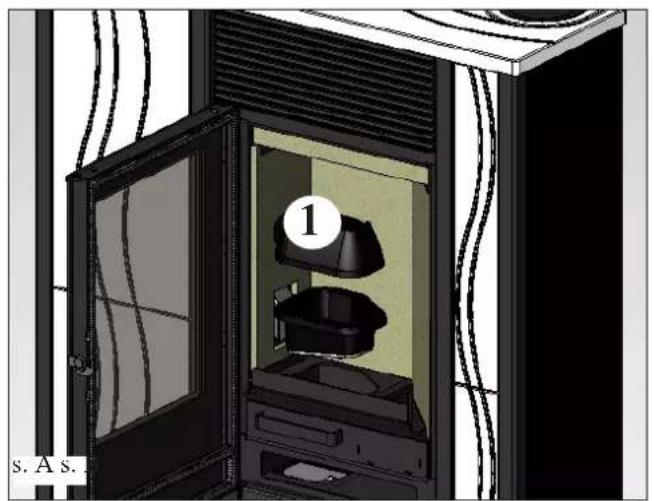

Dnevno vzdrževanje	Čiščenje gorilnika in praznjenje predala za pepel

Pogosto zastavljena vprašanja - MICRON EDILKAMIN

Kakšne pelete uporabljati s pečjo MICRON?

Uporabljajte izključno lesne pelete premera 6 mm, največje dolžine 40 mm, vlažnosti največ 8 % in minimalne kurilne vrednosti 4300 kcal/kg. Slabe kakovosti pelet lahko umaže steklo in zmanjša izkoristek.

Kako vklopiti in izklopiti peč?

Pritisnite tipko ⏻ za 3 sekunde za vklop ali izklop. LED indikator prikazuje stanje: stalno sveti za vklop, utripa za izklop ali alarm, ugasnjen za zaustavitev.

Kaj storiti v primeru alarma AL1 'izpad elektrike'?

Alarm 'izpad elektrike' se pojavi po izpadu elektrike, daljšem od 5 sekund. Pustite, da se peč ohladi (faza samodejnega izklopa). Po zaustavitvi jo lahko normalno ponovno vklopite. To ni napaka peči.

Kako dnevno očistiti gorilnik?

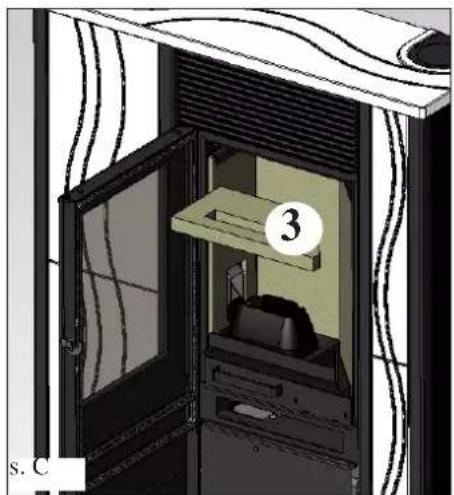

Izklopite in izključite peč, ko je hladna. Odprite vrata, odstranite gorilnik, izpraznite ostanke v predal za pepel. S priloženo lopatico postrgajte luknje in posesajte ohišje. Pred ponovnim vklopom pravilno namestite zgornji in spodnji gorilnik.

Kakšna je pogostost sezonskega vzdrževanja?

Sezonsko vzdrževanje mora opraviti pooblaščeni servisni center Edilkamin vsaj enkrat letno. Vključuje popolno čiščenje dimovodne cevi, izmenjevalnikov, ventilatorjev in zamenjavo tesnila vrat.

Ali lahko uporabljam les ali druga goriva?

Ne, uporabljajte samo lesne pelete. Uporaba lesa, tekočih goriv ali drugih materialov razveljavi garancijo in lahko poškoduje peč.

Kako nastaviti sobno temperaturo v samodejnem načinu?

Pritisnite tipko (LED se prižge). S tipkama +/- nastavite želeno temperaturo. Peč samodejno uravnava moč za vzdrževanje te temperature.

Kaj pomeni alarm AL5 'neuspeh vžiga'?

To pomeni, da temperatura dimnih plinov med vžigom ni dosegla minimalnega praga. Možni vzroki: okvarjena svečka, umazan gorilnik ali preveč pelet, prazni peleti, zamašen dimovod. Očistite gorilnik in preverite pelete pred ponovnim poskusom.

Kako programirati kronotermostata?

Pritisnite tipko za 2 sekundi za dostop do menija. Pomaknite se do 'M2 set crono'. Programirate lahko do 4 vklope/izklope na dan, z načini dnevni, tedenski ali vikend.

Katere varnostne razdalje je treba upoštevati?

Vzdržujte razdaljo vsaj 20 cm od vnetljivih materialov ob straneh in zadaj. Pred pečjo ne sme biti nobenih vnetljivih materialov na razdalji manj kot 80 cm. Dimovodna cev mora biti toplotno izolirana, če poteka skozi vnetljive materiale.

NAVODILA ZA UPORABO MICRON EDILKAMIN

SL Vgradnja, uporaba in vzdrževanje

pag. 2

page 19

pag. 36

pag. 53

pag. 70

str. 87

pag. 104

pag. 121

pag. 138

str. 155

Gentile Signora / Egregio Signore

Pred zagonom peči, Vas prosimo, da temeljito preberete celotni priročnik, da bi na najboljši način izkoristili vse njene lastnosti.

Za dodatne informacije ali potrebe kontaktirajte Vašega lokalnega prodajalca ali obiščite nas na naši spletni strani www.edilkamin.com pod naslovom CENTRI ZA TEHNIČNO POMOČ (CTP).

OPOMBA

prosimo Vas, da po prejemu skrbno pregledate vaš izdelek: embalaža mora vsebovati vse sestavne dele peči (cevni lok z ovojem, rozeto, Dodatna oprema »Kit staffe« za pritrditev na zid, ročaj, garancijski list, termična rokavica, priročnik in zgoščenko, ščetko in sol proti vlagi).

O morebitni pomanjkljivosti nemudoma obvestite vašega prodajalca, kateremu je potrebno predložiti kopijo računa nakupa.

-Prvi zagon peči/tehnični preizkus

izvede izključno pooblaščeno osebje Centra za tehnično pomoč, drugače se garancija razveljavi. Zagon peči kot določa zakon predpis UNI 10683 zajema določeno vrsto pregledov, ki jih je treba izvedeti takoj po montaži in ki zagotavljajo brezhibno delovanje sistema in skladnost delovanja z veljavno zakonodajo.

Pri Vašem prodajalcu, na naši spletni strani www.edilkamin.com ali na zeleni številki lahko najdete Vaš najbližji Center za tehnično pomoč.

- v primeru nepravilne vgradnje, vzdrževanja in uporabe peči proizvajalec ne odgovarja za morebitno nastalo škodo.

- številka kontrolne tablice, ki je potrebna za identifikacijo peči, je navedena na:

- zgornji strani embalaže

- v garancijskem listu, ki je znotraj kurišča

- na tablici na zadnji strani naprave.

Omenjeno dokumentacijo za identifikacijo hranite skupaj s prejetim računom; podatke peči je potrebno posredovati vsakič, ko želite prejeti informacije o Vaši peči oziroma pri posegih vzdrževanja

- podane podrobnosti so bodisi iz grafičnega kot geometričnega vidika le splošnega značaja.

IZJAVA O SKLADNOSTI

Pisujoča EDILKAMIN S.p.A. s pravnim sedežem v ul . Vincenzo Monti - Milano - Davčna številka in matična številka 0192220192

izjavlja pod lastno odgovornostjo da Spodaj opisana termo peč na peleteje izdeana v skladu s predpisi 89/106/ES, PEČ NA PELETE, blagovne znamke ITALIANA CAMINI, z imenom MICRON

SERIJSKA ŠT.: Na ploščici s podatki

Izjava o učinkovitosti delovanja (DoP - EK 069): Na ploščici s podatki

Skladnost z zahtevami direktive 89/106/EGS, ki je določa skladnost z evropsko zakonodajo: s predpisi EN 14785:2006

Dalje izjavlja, da:

Termo peč na pelete MICRON ustreza standardom evropskih direktiv

2006/95/EGS - Direktiva o Nizki napetosti

2004/108/EGS Direktiva o Elektromagnetni združljivosti

EDILKAMIN S.p.a. zavrača vsako odgovornost za slabo delovanje aparata v primeru zamenjave, montaže in/ali zamenjav, ki niso izvedli pooblaščeni ali usposobljeni tehniki EDILKAMIN ter brez odobritve tistega, ki to piše.

DELOVANJE

Peč MICRON oddaja topel zrak z zgorevanjem lesnih peletov; zgorevanje je elektronsko krmiljeno.

Sledi opis delovanja peči.

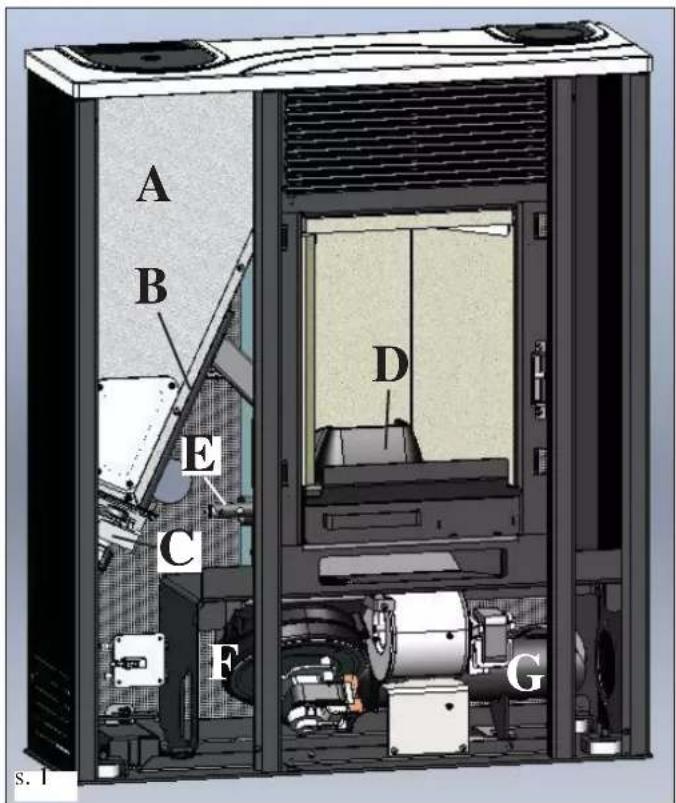

Črke se nanašajo na sliko 1.

Iz zalogovnika (A) črpani peleti preidejo skozi podajalni polž (B), ki ga sproži redukcijski motor (C) v zgorevalni lijak (D). Pelete prižge topel zrak, ki nastane zaradi električnega upora (E); ventilator za dovod zraka (F) vsesa topel zrak

Centrifugalni ventilator (F) vsesa nastale dimne pline skozi zračni priključek (G), ki ga lahko priklopite na zadnjo, na bočno ali zgornjo stran peči glej stran 161.

Kurišče iz vermikulita zapirajo steklokeramična vrata, ki jih odprete z ročico.

Količino goriva, odvod dimnih plinov, vpihovanje gorilnega zraka upravlja krmilna enota, ki je opremljena s programsko opremo.

Ta omogoča učinkovito zgorevanje z visokim izkoristkom in z nizko emisijo dimnih plinov.

Peč je opremljena s serijsko vtičnico za priklop z dodatnim kablom koda 640560 na naprave za daljinsko upravljanje (časovni termostati itd.).

Zunanja keramična obloga je na voljo v treh različnih barvah:

krem, temno rdeča barva in siva.

A B D E C F G s. 1

INFORMACIJE O VARNOSTI

Topel zrak prehaja v sobo/prostor skozi rešetko, ki je vgrajena na zgornji sprednji strani; toplota prehaja tudi neposredno skozi kurišče.

- Tveganja pri uporabi peči nastanejo zaradi nespoštovanja pravil za vgradnjo oziroma neposrednega stika delov pod napetostjo (notranjih) ali stika z ognjem in toplih delov (steklo, cevi, odtok toplega zraka) oziroma vnosa tujih snovi.

- V primeru nepravilnega delovanja nekaterih delov termo peči, se sprožijo varnostne naprave, ki zagotavljajo njen izklop brez dodatnih posegov.

- Regularno delovanje peči zagotovite tako, da pri vgradnji upoštevate vsa navodila iz tega priročnika in da med delovanjem ne odpirate vrat, namreč poteka izgorevanje samodejno in ne potrebuje nikakršnega posega.

- Za gorivo uporabite le lesne pelete premera 6 mm.

- Ne vnašajte v kurišče oziroma v zalogovnik tujih snovi.

- Pri čiščenju dimnega kanala (to je del cevi, ki spaja odprtino za odvod dimnih plinov peči s dimno cevjo) ne uporabite vnetljivih čistilnih sredstev.

- Predele v kurišču in zalogovniku posesajte le, ko je peč ohlajena:

- Tudi steklo lahko očistite le, če je ohlajeno, z ustreznim čistilnim sredstvom in krpo.

- Peč ne smete čistiti, ko je še topla. zagotovite, da vgradnjo in prvi zagon termo peči izvedejo pooblaščeni tehniki edilkamin (center za tehnično pomoč) v sladu z navodili tega priročnika; to je tudi pogoj za uveljavitev garancije.

- Med delovanjem peči, dosežejo cevi za odvod dimnih plinov in vrata visoko temperaturo (ne dotikaj te se jih brez ustrezne termične rokavice).

- Ne puščajte predmetov, ki niso odporni na toploto v neposredni bližini peči.

- Nikoli ne uporabite tekoča goriva za vžig za razpihovanje žara.

- Ne pokrivajte odprtin za prezračevanje bivalnega prostora, v katerem je peč vgrajena in niti priklopov za dovod zraka na sami peči.

- Ne močite peči, ne dotikajte se električnih delov z mokrimi rokami.

- Ne vgradite redukcijskih nastavkov na cevi za odvod dimnih plinov.

- Peč vgradite v ustreznem bivalnem prostoru, ki je opremljen protipožarno opremo in z vso ostalo potrebno opremo (napajanjem in odvodi) kar je potrebno za brezhibno in varno delovanje.

- Po potrebi očistite vse odprtine dimnih plinov tako, da odstranite kurišče iz vermikulite, predhodno odstranite ustrezna stremena.

- Če je vžig neuspešen, preden peč znova zaženete izpraznite talilni lonček.

POZOR: NEIZGORELIH PELETOV NE VSTAVLJAJTE ZNOVA V PEC.

DIMENZIJE

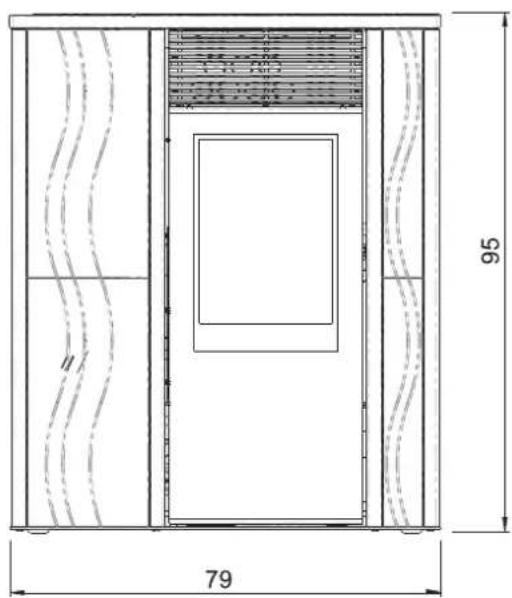

SPREDNJA STRAN

95 79

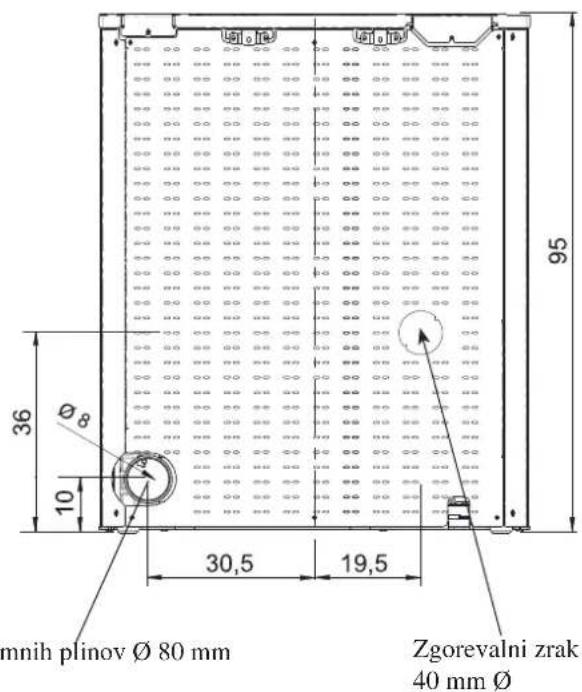

ZADNJA STRAN/HRBTIŠČE

36 Ø8 10 30,5 19,5 95 mnih plinov Ø 80 mm Zgorevalni zrak 40 mm Ø

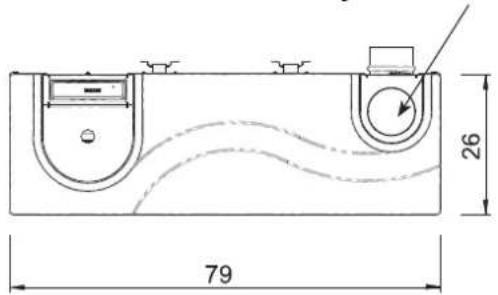

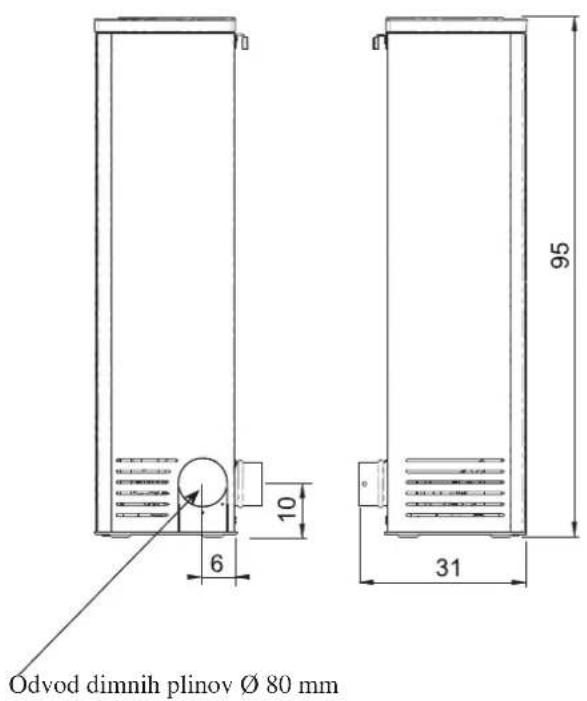

STRANICA TLORIS
desna leva

Odvod dimnih plinov Ø 80 mm 6 10 31 95

Odvod dimnih plinov ∅ 80 mm

26 79

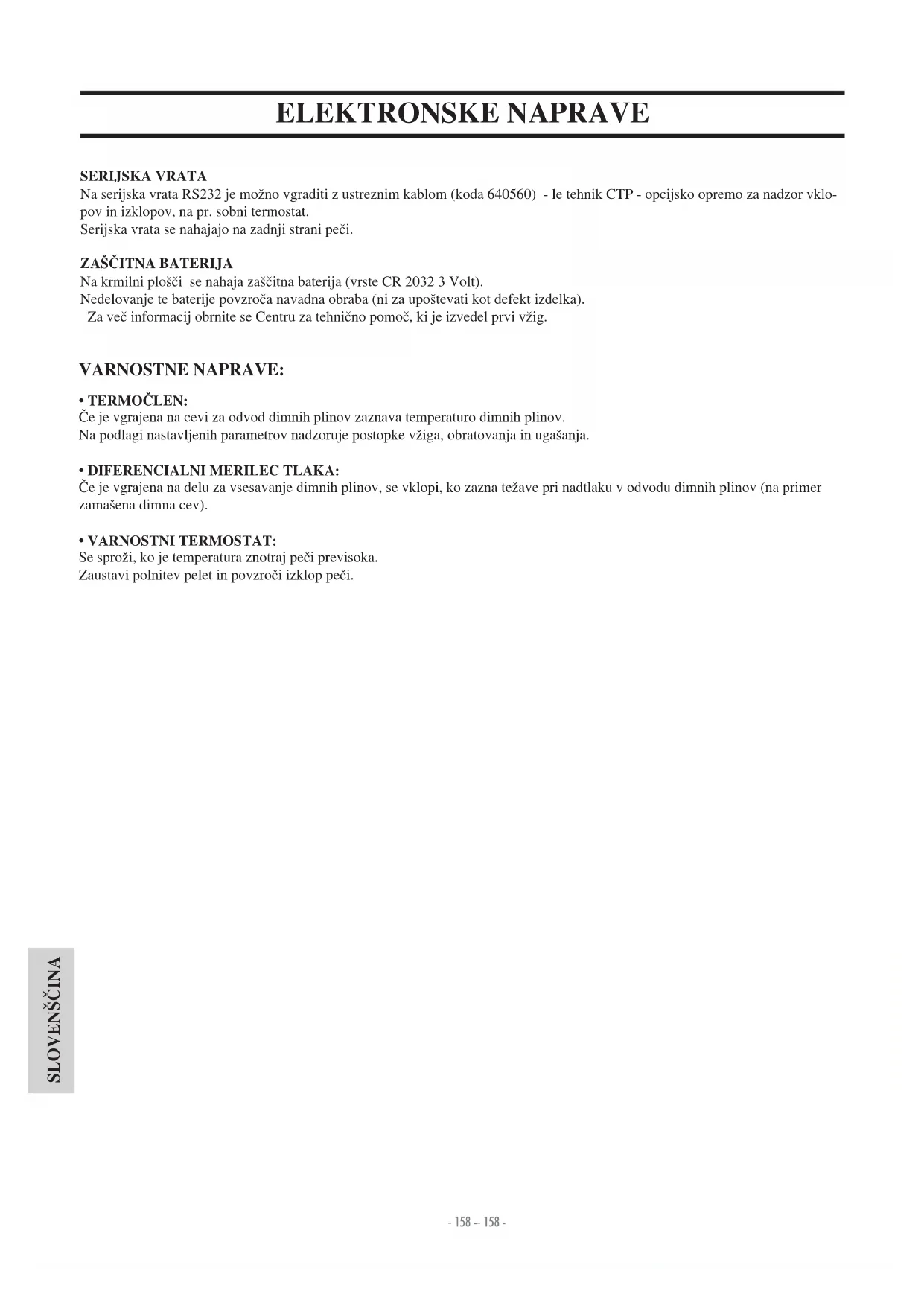

ELEKTRONSKE NAPRAVE

SERIJSKA VRATA

Na serijska vrata RS232 je možno vgraditi z ustreznim kablom (koda 640560) - le tehnik CTP - opcijsko opremo za nadzor vklo-pov in izklopov, na pr. sobni termostat.

Serijska vrata se nahajajo na zadnji strani peči.

ZAŠČITNA BATERIJA

Na krmilni plošči se nahaja zaščitna baterija (vrste CR 2032 3 Volt).

Nedelovanje te baterije povzroča navadna obraba (ni za upoštevati kot defekt izdelka).

Za več informacij obrnite se Centru za tehnično pomoč, ki je izvedel prvi vžig.

VARNOSTNE NAPRAVE:

• TERMOČLEN:

Če je vgrajena na cevi za odvod dimnih plinov zaznava temperaturo dimnih plinov.

Na podlagi nastavljenih parametrov nadzoruje postopke vžiga, obratovanja in ugašanja.

• DIFERENCIALNI MERILEC TLAKA:

Če je vgrajena na delu za vsesavanje dimnih plinov, se vklopi, ko zazna težave pri nadtlaku v odvodu dimnih plinov (na primer zamašena dimna cev).

• VARNOSTNI TERMOSTAT:

Se sproži, ko je temperatura znotraj peči previsoka.

Zaustavi polnitev pelet in povzroči izklop peči.

ZNAČILNOSTI

TERMOTEHNIČNE ZNAČILNOSTI
Nazivna moč 7kW
Izkoristek nazivne moči	9
Emisija CO2/15% O_2 Izkoristek nazivne moči 0,013 %
Masni pretok dimnih plinov nazivna moč 4,8 g/s
Zmanjšana moč 2,1 kW
Izkoristek zmanjšane moči	9
Zmanjšana moč CO emisij (3% O_2 ) 0,025 %
Masni pretok dimnih plinov zmanjšana moč 2,6 g/s
Največje preseganje temperature dimnih plinov 140	°C
Minimalni vlek zraka	12 / 5	Pa
Min/maks. avtonomija	8 / 24	ure
Min/maks. poraba goriva	0,5 / 1,6	kg/h
Kapaciteta zalogovnika	15	kg
Ogrevalna prostornina *	180	m3
Teža z embalažo	125	kg
Premer voda dimnih plinov (moški)	80	mm
Premer voda zračnega priključka (moški)	40	mm

* Pri izračunu ogrevalne prostornine se upošteva izolacija po zk. 10/91 in njegove dopolnitve ter potrebe ogrevanja 33 Kcal m³/uro.
* Pomembno je, da upoštevate tudi položaj vgradnje peči v prostoru, ki ga je potrebno ogrevati.

OPOMBA

1) upoštevajte, da zunanje naprave slabo vplivajo na delovanje električne plošče
2) pozor: posege na dele pod napetostjo, vzdrževanja in preglede lahko izvaja le usposobljeno osebje.

Pred kateri koli posegom vzdrževanja napravo izklopite iz električnega omrežja.

ELEKTRIČNE ZNAČILNOSTI
Napajanje:	230Vac +/- 10% 50 Hz
Povprečna absorbirana moč	120	W
Absorbirana moč pri vžigu	400	W
Zaščita na krmilni plošči*	Varovalka F AL, 250 Vac

Spodaj navedeni podatki so le okvirni.

Edilkamin s.p.a. si pridržuje pravico do spreminjanja svojih izdelkov brez kakršnega koli predhodnega obvestila in po lastni presoji.

VGRADNJA

Če ni drugače navedeno, upoštevajte lokalno državno Zakonodajo. V Italiji velja standard UNI 10685 ter morebiti regionalni predpisi zdravstvenega zavoda. Pri vgradnji peči v večstanovanjskem bloku se najprej posvetujte s hišnim upraviteljem.

PREVERJANJE SKLADNOSTI Z OSTALIMI NAPRA-VAMI

Peč ne sme biti postavljena v istem prostoru, v katerem so že ventilatorji za odvod zraka, ogrevalne naprave tipa B in druge naprave, ki bi ovirale njeno brezhibno delovanje. Glej predpis UNI 10683.

PREVERJANJE ELEKTRIČNEGA PRIKLJUČKA NA ELEKTRIČNO OMREŽJE

(vtičnica naj bo na lahko dostopnem mestu)

Peč je opremljena s kablom za napajanje z električno energijo, ki se spoji v vtičnico 230 Vz 50 Hz, po možnosti jo opremite tudi z magnetno-termičnim stikalom. Če je dostop do vtičnice težje dosegljiv, vgradite napravo za izklop napajanja (stikalo) neposredno pred pečjo (stranka sama).

Spremembe napetosti višje od 10% lahko povzročajo nedelovanje peči.

Električno inštalacijo izvedite v skladu s predpisi; preverite predvsem učinkovitost ozemljitve.

Napajalno omrežje mora biti primerno za napetost peči.

Neučinkovita ozemljitev povzroča slabo delovanje, za katerega Edilkamin ne odgovarja.

VARNOSTNA PROTIPOŽARNA RAZDALJA

Obvezno opremite cev za odvod dimnih plinov z ustrezno izolacijo, saj te dosežejo visoke temperature.

Vsak element iz vnetljivega materiala ali/in občutljiv na toploto mora biti oddaljen vsaj za 20 cm oz. biti opremljen z nevnetljivim izolirnim materialom; v vsakem primeru morajo biti predmeti oddaljeni od peči za vsaj 80 cm, saj bi drugače bili neposredno izpostavljeni segrevanju iz kurišča.

ZRAČNI PRIKLJUČEK

Na zadnjo stran peči obvezno vgradite zračni priključek za dovod zunanjega zraka, z minimalnim presekom 80 cm², ki zagotavlja zadosten dovod zgorevalnega zraka.

Zračni priključek vgradite na odprtino, ki se nahaja na zadnji strani peči (glej str. 162).

ODVOD DIMNIH PLINOV

Peč mora biti opremljena s posebnim odvodom za izpust dimnih plinov (niso dovoljeni skupni odvod z ostalimi napravami)

Odvod dimnih plinov poteka skozi priklop premera 8 cm na zadnjem, bočnem ali zgornjem delu peči.

Odvod dimnih plinov mora biti priključen na zunanjost z jeklenimi cevmi, ki imajo certifi kat EN 1856.

Jeklena cev mora bit hermetično zatesnjena.

Hermetično zatesnitev cevi in njihovo izolacijo zagotovite z uporabo materialov, ki so odporni visokim temperaturam (silikon oz. oz. lepila odporni na visoko temperaturo).

Vodoravni del cevi ne sme biti daljši od 2 m. Možna je tudi izvedba največ 2 cevnih lokov največ 90° (v primerjavi z vertikalo).

Potrebna je tudi (če odvod dimnih plinov ni priklopljen na obstoječo dimovodno cev) izdelava vertikalnega dela s koncem v protivetrovni izvedbi (sklicujte se na predpis (UNI 10683).

Če se dimni kanal nahaja na zunanji strani mora biti opremljen z ustrezno izolacijo.

Če dimni kanal gre skozi dimno cev, mora ta biti ustrezna za trda goriva in če je večje dimenzije, jo je potrebno primerno obdelati s cevmi ustreznega preseka in ustreznega materiala (n.p.: jeklo ø 80 mm).

Vsi deli dimne cevi morajo imeti čistilno odprtino.

Dimnik in dimne cevi na katerega so priključene naprave za uporabo trdnih goriv morate očistiti vsaj enkrat na leto (upoštevajte tudi lokalno zakonodajo).

Redno preverjanje in čiščenje prepreči, da se dimnik vname. V tem primeru postopajte kod opisano:

ne ugašajte plamena z vodo; izpraznite zalogovnik pelet.

Obrnite se tehniku preden aparat ponovno zaženete.

POGOSTI PRIMERI

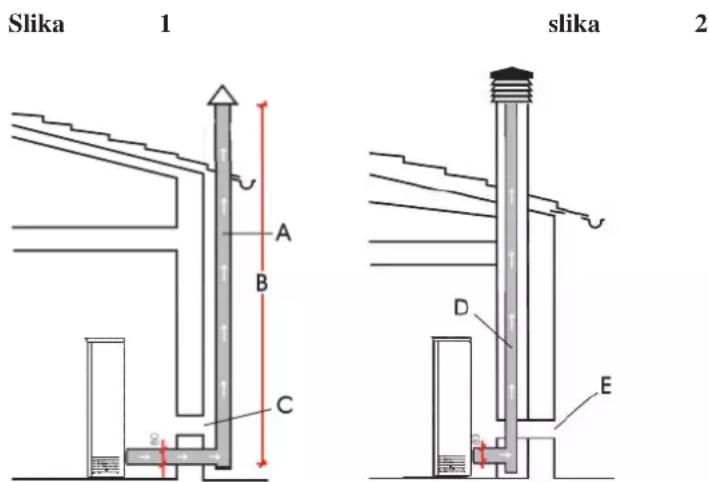

Slika 1 slika 2 A B C D E

A: izolirana jeklena dimna cev
B: najmanjša višina 1,5 m, torej obvezno čez strešno sleme
C-E: zračni priključek zunanjega zraka (prehodni premer najmanj 80 cm²)
D: jeklena dimovodna cev, v obstoječi zidani dimni cevi.

DIMNIK

Glavne značilnosti so:

• notranji presek na spodnjem delu je isti kot tisti dimne cevi
• zunanji presek ne sme biti manjši kot dvakratni presek dimne cevi
• položaj nad strešnim slemenom in
• izven delov povratnega zračnega pretoka.

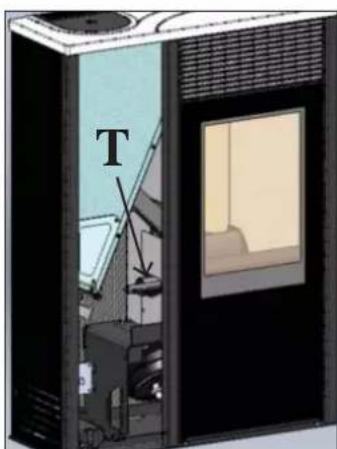

VGRADNJA

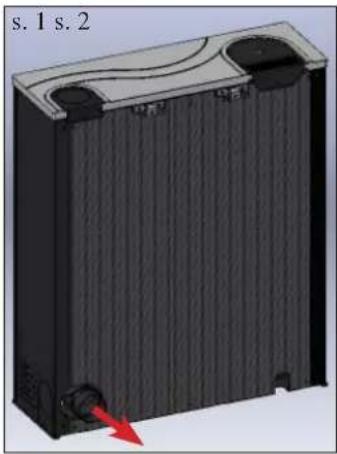

Zračni priklop peči MICRON za odvod dimnih plinov je lahko na zadnji, bočni ali zgornji strani.

Peč dobite dobavljeno s priklopom za odvod dimnih plinov na zadnji strani (glej sliki 1-2).

PRIKLOP ODVODA DIMNIH PLINOV NA ZADNJI STRANI

Cev za odvod dimnih plinov (ni del opreme) priklopite na cevno koleno (C - slika 4) s trakom, ki ni del opreme.

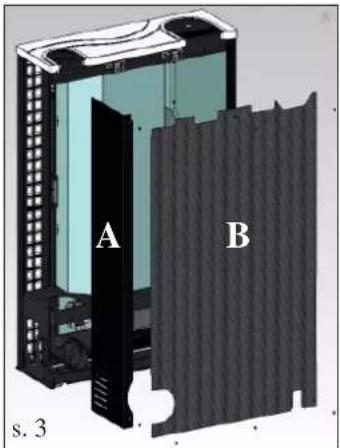

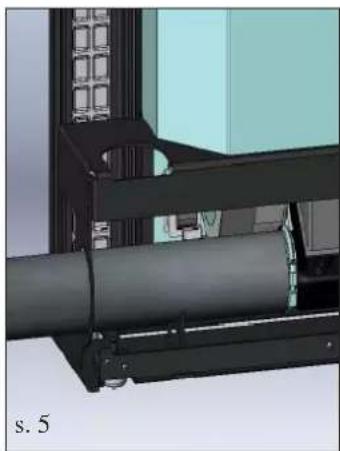

PRIKLOP ZA ODVOD DIMNIH PLINOV NA DESNI ALI NA ZGORNJI STRANI IZVEDITE TAKO:NAJPREJ ODSTRANITE DESNO KOVINSKO STRANICO IN ZADNJO STRANICO.

Priklopite cev za odvod dimnih plinov (ni del opreme) na odprtino polža dimnih plinov s trakom, ki je del opreme (slika 5).

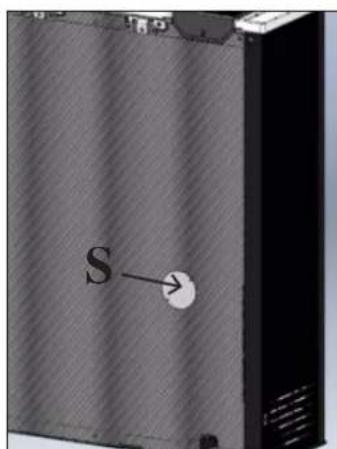

Odstranite zaslonko (E- slika 6) s kovinske stranice (A), ki ste jo predhodno odstranili, da omogočite prehod cevi dimnih plinov (ni del opreme).

S pomočjo vijakov pritrdite zapiralno rozeto, ki jo dobite z opremo (slika 8).

OPOMBA: rozeto in kovinsko stranico pritrdite šele potem, ko ste dokončno pritrdili dimovodno cev.

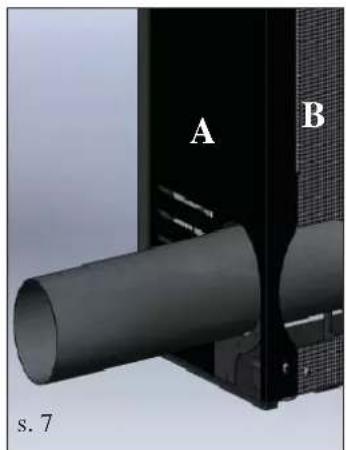

PRIKLOP ODVODA DIMNIH PLINOV NA ZGORNJI STRANI

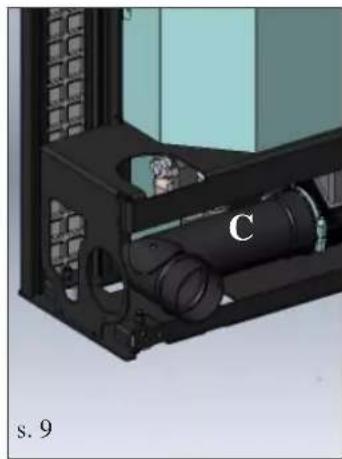

Sprostite trak na cevnemu kolenu (C - sl. 9/10) in ga obrnite navzgor za 90°.

Odstranite kovinski pokrov na zgornji strani peči (H - slika 11), ki je pritrjen z vijakom.

Odstranite izrezano zaslonko (I sl. 12), skozi katero povlečete cev za odvod dimnih plinov (ni del opreme).

Ponovno namestite pokrov (H) in vstavite cev za odvod dimnih plinov (ni del opreme) od zgoraj navzdol skozi cevno koleno (C - sl. 13/13) s trakom, ki je del opreme.

Postopek zaključite tako, da ponovno vstavite kovinsko strani-co (A- sl. 15) in zadnjo ploščo (B - sl. 15).

VGRADNJA

Na zadnji strani peči je potrebno vgraditi zračni priključek s premerom vsaj 80 cm², ki zagotavlja zadostno dovajanje zunanjega zraka za zgorevanje.

Zračni priključek vgradite skozi odprtino s pokrovčkom (S - s. 18).

Snemite pokrovček (S) s sprednje leve strani peči (še ni vgrajena obloga), vstavite aluminijsko cev (ni del opreme) na odprtino zračnika (T - s. 19-20).

Cev obrnite tako, da gre skozi odprtino (U - s. 21) na hrbtišču do zunanje stene.

Vgradnja zračnega priključka z zunanjostjo je potrebna tudi v primeru vgradnje peči ob steni.

V tem primeru zaščitite dovod zraka z mrežico; dotok pa naj ima vsaj 12 cm² prostega premera.

Cev mora biti krajša kot 1 meter in biti brez cevnih lokov.

Zadnji del cevi mora imeti nagib navzdol za 90° in vrh v protivetrni izvedbi.

S

s.18

št. 2 prednjih levih stranic iz keramike (C)
št. 2 prednjih desnih stranic iz keramike (D)
št. 1 pokrova iz keramike (E)
št. 5 podložk (F)

Montažo izvedite kot spodaj opisano:

S. 3/4

V aluminijske profi le (X) vstavite obe sprednji stranici iz keramike desno (D) in levo (C).

S. 4/5

Vstavite podložke (F) v ustrezne odprtine na kovinsko zgornjo ploščo (W).

Položite keramično zgornjo stranico (E) na podložke. Vstavite kovinsko oporo s sinoptično ploščo (H) in oba pločevinasta pokrova (G).

SPREDNJE PLOČEVINASTE PLOŠČE

Peč dobite dobavljeno z vgrajenimi sprednjimi pločevinastimi ploščami (M- N slika 6).

Postopek vgradnje je isti kot za sprednje stranice iz keramike.

S.7

Peč pritrdite na zid s kotniki (a) in stremeni (b), ki so del opreme oziroma z opremo, ki dovoljuje pravilno namestitev peči.

S. 8

Dodatno opremo »Kit staffe« za pritrditev na zid (P), lahko uporabite za vgradnjo peči, ki je od zidu oddaljena minimalno 9 cm do maksimalno 17 cm.

NAVODILA ZA UPORABO

1. vžig/tehnični preizkus izvede pooblaščeni tehnik CTP Edilkamin.

Zagon morate opraviti v skladu s standardom UNI10683. Ta predpis navaja postopke preverjanja, ki jih je treba izvajati na licu mesta in ki so namenjeni zagotavljanju delovanja sistema.

Tehnična pomoč Edilkamin (CTP) izvede tudi uravnavanje termo peči glede na vrsto pelet in pogoje montaže.

Prvi zagon izvedejo prav tako pooblaščeni tehniki Edilkamin, na podlagitega izda garancij.

Med prvimi vžigi je možno, da nastanejo vonjave po laku, ki po kratkem času izginejo.

Pred vžigom je potrebno preveriti:

==> Pravilnost montaže.
==> Električno napajanje.
==> Zapiranje vrat, ki morajo biti samozaporna
==> Čistost talilnega lončka.
==> Da je na LCD prikazovalniku napis stand-by (mirovanje) (datum, moč oz. temperatura utripata)

POLNJENJE PELET V ZALOGOVNIK

Zalogovnik odprete z dvigom kovinskega pokrova * (s. 1).

POZOR:

če peč naložite dokler deluje in je torej topla uporabite ustrezno zaščitno rokavico

OPOMBA: gorivo

MICRON je izdelana in programirana za zgorevanje lesnih pelet s presekom 6 mm.

Peleti so oplemeniteno gorivo iz biomase, manjše lesene paličice, ki so prešani iz žagovine, pod visokim pritiskom, brez vsakršnih kemičnih dodatkov.

Peleti so pakirani v 15 kg vrečah.

BREZHIBNO delovanje termo peči zagotovite z izključno uporabo pelet.

NE uporabljajte drugačnega goriva.

Uporaba drugačnega goriva (tudi polen) lahko dokaže laboratorijska analiza in to priveđe do razveljavitve garancije.

EDILKAMIN je projektiral, testiral in programiral svoje izdelke, ki zagotavljajo najboljšo učinkovitost delovanja s peleti s spodaj opisanimi značilnostmi:

PRESEK: 6 mm

Največja dolžina: 40 mm

Največja vlaga: 8%

Topl. Moč.: 4300 kcal/kg (najmanj)

Uporaba peleta z drugačnimi značilnostmi potrebuje posebno uravnavanje peči, ki jo izvede CTP (Center za tehnično pomoč) pri 1. vžigu. Uporaba neustreznega peleta lahko povzroči: zmanjšano učinkovitost; nedelovanje, zaustavitve zaradi zamašitve, mazanje stekla, slabo zgorevanje peletov.

O kakovosti peleta se lahko tudi sami prepričate z enostavnim pregledom:

dobro kakovostni pelet: mora biti gladek, imeti enakomerno dolžino, nizko vsebnost prahov.

gumb za vžig/izklop in potrditev/izhod iz menija

kaže, da je nastavljen časovni termostat za samodejne vžige s časovno nastavitvijo

kaže stanje alarma

kaže delovanje redukcijskega motorja peleta

kaže delovanje črpalke

• Potrdite izbrani meni s tipko
• Preidite na predhodni meni s pritiskom tipke 3 sekund.
• Za izhod iz menija pritisnite tipko 6 sekunde.

VŽIG/IZKLOP

- Za vžig/izklop termo peči pritisnite tipko 3 sekund.

Prižg. Led lučka: termo peč deluje Utrip. led lučka: termo peč se gasi oz. alarm Ugašena led lučka. termo peč ugašena

DELOVANJE

Termo peč lahko deluje na dva načina:

ROČNO

V ročnem načinu delovanja nastavite delovno moč peči, ne glede na temperaturo sobe, v kateri je peč vgrajena.

Delovanje na ROČNI način izberete (prižge se led lučka).

S pritiskom tega gumba ko povečate temperaturo dokler se na zaslonu pojavi napis 'MAN' (čez 40°).

SAMODEJNO

V SAMODEJNEM načinu delovanja lahko nastavite želeno temperaturo, ki jo želite pridobiti v sobi, v kateri je peč vgrajena. Termo peč bo samodejno, potem ko je doseglanastavljeno moč (SET SOBNA TEMPERATURA) regulirala delovno moč.

Set sobna temperatura nastavite s tipko (prižge se led lučka), prikaže se delovna začasna temperatura.

Ta funkcija omogoča upravljanje s hitrostjo ventilacije.

Možna je nastavitev AVTO, ki ureja na samodejni način hitrost ventilacije glede na moč peči, oz. je mogoče nastaviti hitrost ventilacije na osnovi količine toplega zraka ali željene višine hrupa proizvoda.

Da bi aktivirali funkcijo pritisnite na tipko za 2 sekundi, pritisnite na tipko kler se na zaslonu ne prikaže napis “M3 Nastavi vent. 1”.

Pritisnite na tipko 🚫 in nastavite željeno hitrost ventilacije preko tipk 🖌 in 🕒

Da bi potrdili izbor pritisnite na tipko

POLNITEV DOZATORJA

Za polnitev dozatorja morate stopite v MENI, pritisnite tipko 📁 za 2 sekundi pritisnite tipko 🌐 dokler na zaslonu se pojavi napis »M5 prva polnitev«.

Pritisnite tipko trditev in nato pritisnite tipko, če želite sprožiti to fu je jo. Ta postopke izvedite le, če je peč ugašena in povsem ohlajena.

Opomba: med to fazo, ventilator za odvod dimnih plinov še naprej deluje.

STAND-BY NAČIN

Ta samodejna funkcija peči omogoča izklop peči, ko ta preseže nastavljeno sobno temperaturo kot zahtevano po predhodno določenem času 10 minut (funkcijo lahko nastavite med vgradnjo).

Na zaslonu se pojavi napis "GO STBY" in preostale minute do izklopa.

Ta funkcija je možna s “SAMODEJNIM” oz. “ROČNIM” delovanjem in z vgrajenim zunanjem termostatom.

V primeru, da se sobna temperatura zniža za 2 °C pod nastavljeno vrednost, se bo termo peč ponovno zagnala (funkcija spremenljiva med vgradnjo).

Ta način delovanja sprožite s pritiskom tipke za 3 sekunde 🚪️, na zaslonu se pojavi napis »M1 set ure«, pritisnite tipko 🚪️ dokler se na zaslonu pojavi napis “M4 stand by”, potrdite s tipko 🚪️

pritisnite tipko zofizbiro "ON", potrdite s tipko .

Za izhod iz menija pritisnite tipko 🚪ipribližno 6 sekund.

ki jih lahko spreminjate s tipko 📂, p āsite s tipko .

Za izhod iz menija »M1set ure« pritisnite tipko 🚪 približno 6.

ZUNANJI TERMOSTAT

Mora biti priklopljen s plavim kablom (dodatna oprema) na serijska vrata, ki se nahajajo na zadnji strani termo peči; poleg tega mora imeti navadno odprt čist kontakt:

• Odprt kontakt = temperatura okolja je dosežena
• Zaprt kontakt = temperatura okolja ni dosežena

Za izbiro želenega načina pritisnite tipko »T-E« (sobni termostat) 📄 (se prižge led lučka) s pritiskom tipke 📄 zmanjša se temperatura poveča, na zaslonu se pojavi napis »T-E« (sobni termostat) (pod 6°).

Če je peč izklopljena, zunanji termostat ne more vklopiti oziroma izklopiti peči. Če želite ugasiti ali vžgati peč ob urah, ki niso bile programirane z nastavitvijo ure, pritisnite tipko

NAVODILA ZA UPORABO

ČASOVNI TERMOSTAT ZA DNEVNO/TEDENSKO ČASOVNO O PROGRAMIRANJE

Obstajajo 3 načini časovnega nastavljanja (dnevno, tedensko, za konec tedna), vsaka je neodvisna in zato je možno več kombinacij pri časovnem nastavljanju glede lastnih potreb (možna je nastavitev urnikov z 10-minutnim razmikom).

pritisnite tipko za 2 sekundi, pojavi se napis »M1 set ure« (ugasne se led lučka).

pritisnite tipkoo 🚫 kler se na zaslonu pojavi napis »M2 set crono«, potrdite s tipko . 🚫 🚫 🚫 Za prikaz 3 načinov za časovno nastavljanje (dnevno, tedensko, za konec tedna) pritisnite tipko 🚫 ali tipko 🚫 potrdite s tipko

Listajte naslednji meni (tovarniško je nastavljen na OFF):

-M2-1: sproži časovni termostat
-M2-2: dnevno program
-M2-3: tedensko program
-M2-4: vikend program
-M2-5: izhod

Izberite želeni meni in ga potrdite s tipko

Vžige in izklope termo peči in spremembe urnikov nastavite s tipko ali tipke za potrdite s tipko

Časovno nastavljanje zapustite s pritiskom tipke 🚪 bližno 6 sekund.

DNEVNO PROGRAMIRANJE

možnost 2 vklopov/izklopov v teku dneva, ki se ponavljajo vsak dan:

Primer: start1 10:00 stop 1 12:00 start2 18:00 stop 2 22:00

možnost dnevnih vklopov/izklopov z izbiro dni na primer

start1 06:00 stop1 08:00 start2 07:00 stop2 10:00 start3 14:00 stop3 17:00 start4 19:00 stop3 22:00
ponedeljek ontorek onsreda offčetrtek onpetek onsobota offnedelja off		ponedeljek offtorek offsreda ončetrtek offpetek offsobota offnedelja off		ponedeljek ontorek onsreda offčetrtek offpetek offsobota onnedelja on		ponedeljek ontorek onsreda ončetrtek onpetek onsobota onnedelja on

Vikend programiranje

Pred kateri koli posegom vzdrževanja peč izklopite iz električnega omrežja.

Redno vzdrževanje zagotavlja brezhibno delovanje peči.

NEREDNO VZDRŽEVANJE lahko povzroči nedelovanje peči in posledično razveljavitev

V ELEKTRO-MEHANSKE DELE POSEŽETE TAKO, DA ODSTRANITE ZGORNJO LEVO STRANICO PEČI NAVZGOR, POTEM KO STE ODSTRANILI POKROV PEČI (GLEJ S. 163).

DNEVNO VZDRŽEVANJE

Te postopke vzdrževanja izvedite le, ko je peč ugašena, izklopljena iz električnega omrežja in povsem ohlajena.

• Peč očistite z ustreznim sesalcem (glej dodatna oprema str. 171).
• Postopek čiščenja traja le nekaj minut.
• Odprite vrata, snemite zgorevalni lijak (1 - s. A) in ostanke stresite v predal za pepel (2 - s. B).
  • NEIZGORELIH PELETOV NE VSTAVLJAJTE PONOVNO V ZALOGOVNIK
• Izvlecite in izpraznite predal za pepel (2 - s. B) v nevnetljivo posodo (v pepelu je lahko še žar).
• Znotraj kurišča posesajte predel, v kateremu nastane ogenj in predel okrog zgorevalnega lijaka, v katerega pada pepel.
• Snemite zgorevalni lijak (1 - slika A) in ga očistite z lopatico, očistite tudi morebitne zamašitve na režah.
• Posesajte tudi predel lijaka, očistite njegove robove in njegovo ohišje.
• Če je potrebno očistite tudi steklo (ohlajeno)

NE VSESAJTE TOPLEGA PEPELA, saj to lahko povzroči nedelovanje sesalnika in požar v bivalnem prostoru

• Izvlecite zgornjo ploskev kurišča (3 - fig. C), ostanke stresite v predal za pepel (2 - slika B).
• Izpraznite popolnoma zalogovnik s peleti in posesajte tudi dno.
• Očistite zgorevalno komoro in njen spodnji del (4 - sl. D).
• Očistite pregledno loputo na priključku cevi (5 -sl. E).

• Splošno notranje in zunanje čiščenje
• Skrbno čiščene izmenjevalnih cevi znotraj rešetke za izhod toplega zraka, ki je na zgornji sprednji strani peči
• Skrbno čiščenje in odstranjevanje pepela v zgorevalnem lijaku in njegovega ohišja
• Čiščenje ventilatorja dimnih plinov, mehansko preverjanje pritrdilnih elementov
• Čiščenje dimnega kanala (zamenjava tesnila na cevi za odvod dimnih plinov)
• Čiščenje dimne cevi
• Čiščenje predela ventilatorja za odvod dimnih plinov, čiščenje senzorja za pretok zraka in preverjanje termočlena.
• Čiščenje, preverjanje in odstranjevanje pepela iz predela, v kateremu se nahaja upor za vklop, po potrebi zamenjava le-tega
• Čiščenje/preverjanje krmilne plošče
• Pregled električnih kablov, priključkov in napajalnega kabla
• Čiščenje zalogovnika peleta in preverjanje pritrdilnih elementov skupaj s podajalnim polžem-redukcijskim motorjem
  • Nadomestitev tesnila vrata
• Funkcionalni tehnični preizkus, polnitev polža, vklop, delovanje za 10 minut in izklop

Če peč uporabljate zelo pogosto vam priporočamo, da očistite dimno cev vsake 3 mesece.

POZOR !!!

Po opravljenem rednem čiščenju, PRAVILNO postavite zgornji (A) (s.1) in spodnji del (B) (s.1) talilnega lončka, drugače peč ne bo pravilno delovala.

Torej pred vžigom zagotovite, da sta oba lončka skladno nameščena kot kaže slika (s.2) in da ni pepela ali oblog na robo-vih lončka.

Če pride do napake, peč samodejno zaustavi delovanje, na zaslonu se pojavi napis o vzroku zaustavitve/gašenja (glej spdoaj navedene napise).

Vtikača nikoli ne izklopite med ugašanjem zaradi zaustavitve.

Če je prišlo do zaustavitve, peč izvede postopek ugašenja (15 minut z zvočnim signalom, preden jo lahko ponovno zažene)

Peči vklopite šele potem, ko ste ugotovili razlog/vzrok zaustavitve in OČISTILI/IZPRAZNILI talilni lonček.

OPOZORILA O MOŽNIH VZROKIH ZAUSTAVITVE: NAVODILA IN POPRAVE:

AL1 black out (ni napaka peči) (se pojavi v primeru izpada električnega toka za več kot 5 sekund)

- Peč ima funkcijo black out. V primeru izpada električnega toka za manj kot 5 sekund, se peč ponovno zažene s predhodnim načinom delovanja.

Če je čas izpada večji, se sproži alarm black out, peč se izklopi in se začne postopek hlajenja.

Spodaj opis primerov izklopa:

Stanje peči pred black-out	Čas. Prekinitev nižja od 10”	Čas. Prekinitev višja od 10”
OFF OFF OFF
PREOBREMENTIEV	BLACK OUT BLACK OUT
NAPETOST BLACK OUT BLACK OUT
ZAGON ZAGON STAND-BY IN PONOVEN VŽIG
DELOVANJE DELOVANJE STAND-BY IN PONOVEN VŽIG
KONČNO ČIŠČENIE	KONČNO ČIŠČENIE	KONČNO ČIŠČENIE
STAND-BY STAND-BY STAND-BY
ALARMA	ALARMA	ALARMA
SPOMIN ALARMA	SPOMIN ALARMA	SPOMIN ALARMA

AL2 pokvarjeno tipalo dim. pl. (se pojavi, ko termo peč ne zazna tipala)

• Termočlen okvarjen
- Termočlen izklopljen
- Termočlen dimnih plinov presega standardne mere

AL3 hot dimnih plinov: (se pojavi, ko temperatura dimnih linov prekorači varnostno temperaturo:

• Dimna cev je zamašena
• Montaža je neustrezna
- Peč je zamašena
- Zalogovnik je prenapolnjen s peleti, preverite nastavitve za polnjenje s peleti (CTP)

OPOMBA: sporočilo »hot fumi« (hot dimnih plinov) se pojavi, ko je presežen prag temperature od 250° pri katerem začne peč modulirati delovanje; alarm se sproži pri 270°, začne se postopek gašenja.

AL4 ventilator okvarjen (pojavi se, ko je motor dimnih plinov v okvari)

• motor dimnih plinov je zaustavljen
• senzor obratov v okvari
- termostat motorja dimnih plinov se je vklopil

AL5: ni vžiga (pojavi se, ko temperatura dimnih plinov me preseže med vžigom minimalnega temperaturnega praga)

• svečka v okvari
• talilni lijak je umazan ali preveč napolnjen s peleti
• preveri varnostni termostat peleta (samodejna ponastavitev)
• dimna cev je zamašena

AL6: manjkajo peleti (pojavi se, ko ni dovolj vleka v cevi, ki vsesa mrzel zrak)

• v zalogovniku ni peletov
- redukcijski motor ne deluje
- dozator/podajalni polž je zamašen
- dozator se ne polni, preverite nastavitev polnitve s peleti

AL 7: toplotna varnost (se pojavi, ko se varnostni termostat, ki je v stiku z zalogovnikom sproži, zaradi previsoke temperature v zalogovniku)

• Zalogovnik je preveč napolnjen

AL 8 : ni podtlaka (se pojavi, ko ni dovolj vleka v cevi, ki vsesa zrak iz zunanjosti)

• Cev za zrak iz zunanjosti je zamašena
- Merilec tlaka ne deluje
• Silikonska cev je zamašena

KONTROLNI SEZNAM

Seznam velja kot dopolnila dokumentacija priročnika.

NAMESTITEV in vgradnja

• Zagon izvede pooblaščen CTP, ki izda garancijsko izjavo in dokument o vzdrževanju
• Prezračevanje prostora
- Skozi dimni kanal se odvajajo le dimni plini te peči
- Dimni kanal lahko ima: največ 2 cevna loka maksimalna dovoljena dolžina: 2 metra vodoravno
- dimnik je vgrajen izven območja, kjer obstaja nevarnost povratnega toka
- cevi za odvod so iz ustreznega materiala (priporočamo inox jeklo)
• pri pretoku možnih vnetljivih materialov (na primer les) so se upoštevali vsi varnostni predpisi, ki preprečijo nastanek požara.

UPORABA

• Uporabljen pelet je dobre kakovosti in ni vlažen
  • Zgorevalni lijak in predal za pepel sta očiščena in ustrezno nameščena
• vrata so tesno zaprta
  • Zgorevalni lijak je primerno vstavljen v ustrezen prostor

PRED VSAKIM VŽIGOM POSESAJTE TALILNI LIJAK

Če je vžig neuspešen, NE ponovite ga takoj, ampak najprej izpraznite TALILNI LIJAK!

DODATNA OPREMA ZA ČIŠČENJE

GlassKamin

(koda 15240)

Potrebno za čiščenje keramičnega stekla.

Potrebno za čiščenje kurišča.
