GEBRUIKSAANWIJZING BDPC200 BLACK & DECKER

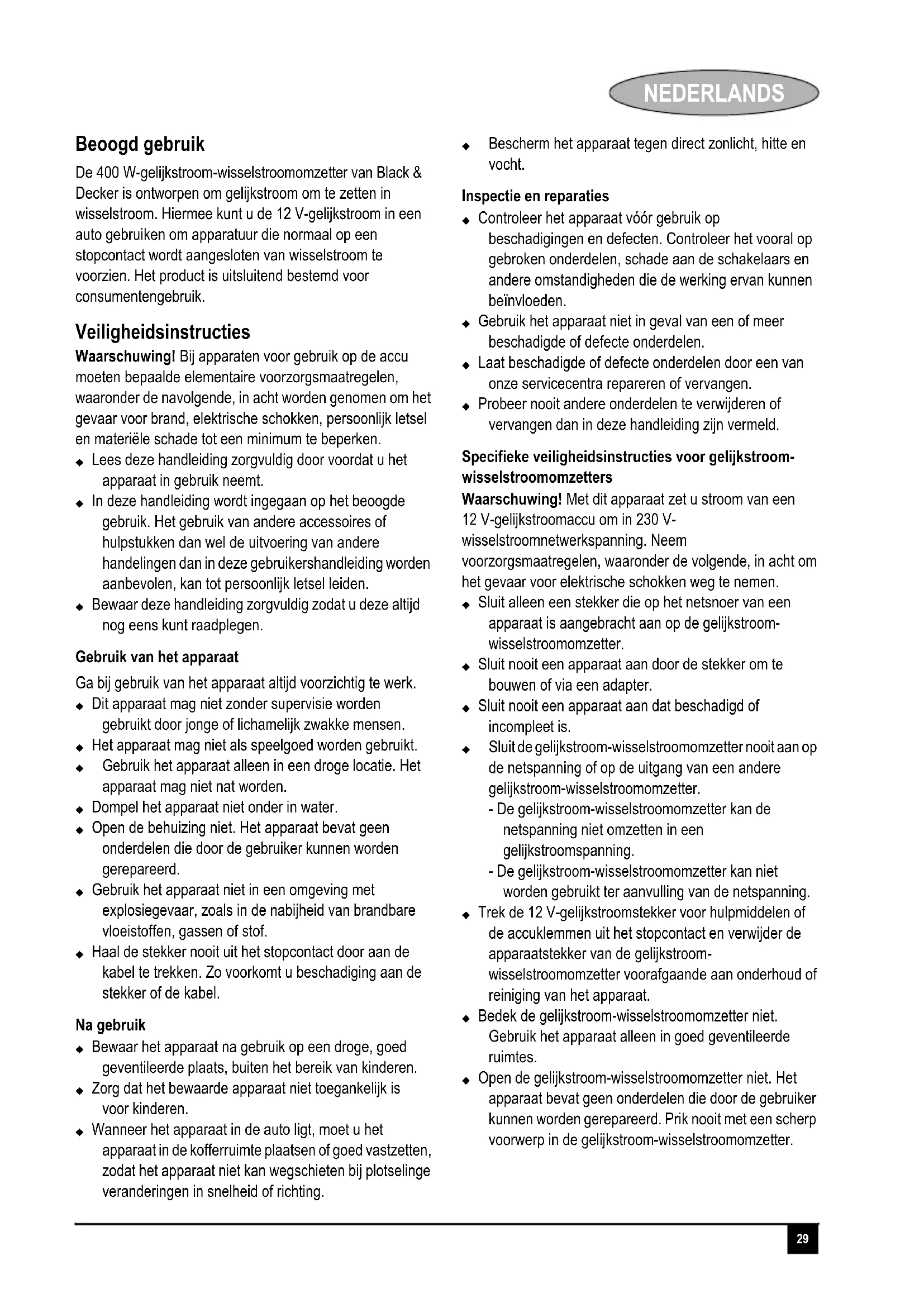

De 400 W-gelijkstroom-wisselstroomomzetter van Black & Decker is ontworpen om gelijkstroom om te zetten in wisselstroom. Hiermee(Int) u de 12 V-gelijkstroom in een auto gebruiken om apparatuur die normal op een stopcontact wordt aangesloten van wisselstroom te voorzien. Het product isuitsluitend bestend voor consumentengebruik.

Veiligheidsinstructies

Waarschuwing! Bij apparaten voor gebruik op de accu moeten bepaalde elementaire voorzorgsmaatregelen, waaronder de navolgende, in acht worden genomen om het gevaar voor brand, elektrische schokken, persoonlijk letsel en materiaèle schade tot een minimum te beperken.

Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.
In deze handleiding worden ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel leiden.
Bewaar deze handleiding zorgvuldig zodat u deleze alsijd nog eens kunt raadplegen.

Gebruik van het apparatus

Ga bij gebruik van het apparaat altijd voorzichtig te werk.
Dit apparaat mag nicht zonder supervisie worden gebrukt door jonge of lichamelijk zwakke mensen.
Het apparaat mag nicht als spellegoed worden gebruikt.
- Gebruik het apparaat alleen in een droge locatie. Het apparaat mag Niet nat worden.
Dompel het apparaat Niet onder in water.
Open de behuizing Niet. Het apparaat bevat geen onderdelen die door de gebruiker können worden gerepareerd.
Gebruik het apparaat Niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof.
Haal de stekker nooit uit het stopcontact door aan de kabel te trekken. Zo voorkomt u beschadiging aan de stekker of de kabel.

Na gebruik

Bewaar het apparaat na gebruik op een droge, goed geventileerde plaats, buiten het bereik van kinderen.
Zorg dat het bewaarde apparaat Niet toegankelijk is voor kinderen.
- Wonneer het apparaat in de auto ligt, moet u het apparaat in de kofferruimteplaatsen of goed vastzetten, zodat het apparaat Niet kanwegschieten bij plotselinge veranderingen in slelheid of richting.

Bescherm het apparaat gegen direct zonlicht,itte en vocht.

Inspectie en reparations

Controller het apparaat voor gebruik op beschadigingen en defecten. Controller het vooral opgeb broken onderdelen, schade aan de schakelaars enandere omstandigheden die de werkig ervan hunnenbeinvloeden.
- Gebruik het apparaat Niet in geval van een of meer beschadigde of defecte onderdelen.
Laat beschadigde of defeche onderdelen door een van onze servicecentra repareren of verrangen.
Probeer nooit andere onderdelen te verwijdersen of verrangen dan in deze handleiding zichn vermeld.

Specifieke verilgheidsinstrumentes voor gelijkstroomwisselstroomomzetter

Waarschuwing! Met dit apparaat zet u stroom van een 12 V-gelijkstroomaccu om in 230 Vwisselstroomnetworkspanning. Neem voorzorgsmaatregelen, waaronder de volgende, in acht om het gevaar voor elektrische schokken weg te nemen.

Sluit alleen een stekker die op het netsnoer van een apparatus is aangebracht aan op de gelijkstroomwisselstroomomzetter.
Sluit nooit een apparaat aan door de stekker om te bouwen of via een adapter.
Sluit nooit een apparaat aan dat beschadigd of incompleet is.
Sluit de gelijkstroom-wisselstroomomzetter nooit aan op de netspanning of op de uitgang van een andere gelijkstroom-wisselstroomomzetter.

• De gelijkstroom-wisselstroomomzetter kan de netspanning Niet omzetten in een gelijkstroomspanning.
• De gelijkstroom-wisselstroomomzetter kan nicht worden gebruikt ter aanvulling van de netspanning.

Trek de 12 V-gelijkstroomstekker voor hulpmiddelen of de accuklemen uit het stopcontact en verwijder de apparaatstekker van de gelijkstroomwisselstroomomzetter voorafgaande aan onderhoud of reiniging van het apparaat.

Bedek de gelijkstroom-wisselstroomomzetter Niet. Gebruik het apparaat alleen in goed geventileerde ruimtes.
Open de gelijkstroom-wisselstroomomzetter Niet. Het apparaat bevat geen onderdelen die door de gebruiker konnen worden gerepareerd. Prik nooit met een scherp voorwerp in de gelijkstroom-wisselstroomomzetter.

NEDERLANDS

Zorg ervoor dat de aansluitingen op de gelijkstroomvoorziening schoon zijn en goed vastzitten. Door losse aansluitingen können draden oververhit raken en kan de isolatie smelten.
Controller of u de polariteit Niet hebt omgedraaid.
Installeer het apparaat Niet in motorcompartmenten.
Gebruik de gelijkstroom-wisselstroomomzetter Niet om medische apparatuur van stroom te voorzien.

Onderdelen

1. LED-lampjes
2. Aan/uit-schakelaar
3. Polen
   4.Accuklemmen
4. Stekker voor 12 V-gelijkstroomhulpmiddelen (niet BDPC750)
5. USB-poort
6. Wisselstroomstopcontact

Werking van de gelijkstroom-wisselstroomomzetter

Met de gelijkstroom-wisselstroomomzetter worden gelijkstroom met een lage spanning vanuit een accu of een andere stroombron omgezet in standard 230 Vwisselstroom voor huishoudelijk doeleinden.

De uitgangsspanningsvorm van de gelijkstroomwisselstroomomzetter

De wisselstroomuitgangsspanningsvorm van de gelijkstroom-wisselstroomomzetter worden "gewijzigde sinusgolf" genoemd.

Dit type spanningsvorm is geschikt voor de meeste wisselstroombelastingen, waaronder lineaire en schakelende voedingen die in elektronische apparatuur, transformatoren en motoren worden gezruikt.

Bedieningsinstructies

Vereisten voor de strooombron

De stroombron moet 12 V-gelijkstroom leveren en moet de moodzakelijk stroom kunnen leveren om met de belasting te werken.

Waarschuwing! De gelijkstroom-wisselstroomomzetter mag alleen worden aangesloten op accu's met een nominaleuitgangsspanning van 12 Volt. Het apparaat werkt nicht in combinatie met een 6 V-accu en worden blijvend beschadigdindien het worden aangesloten op een 24 V-accu.

Aansluiting op een stroombron.

De gelijkstroom-wisselstroomomzetter worden geleverd met een stekker voor 12 V-gelijkstroomhulpmiddelen (5) en/of accuklemen (4) voor aansluiting op een gelijkstroombron.

Opmerking: Voor een optimale prestatie dient u ervoor te zorgen dat de motor aanstaat wanner de gelijkstroom-wisselstroomomzetter worden gebruikt. Het is darüber möglichd at de gelijkstroom-wisselstroomomzetter Niet functioneert verwijl de motor worden gestart ompdat de accuspanningijdens het opstarten aanzienlijk kan dalen.

Aansluiting op een strooombron met de stekker voor 12 V-gelijkstroomhulpmiddelen (niet model BDPC750)

Tot maximaal 100 W

De stekker voor 12 V-gelijkstroomhulpmiddelen (5) is geschikt voor het werken met de gewijkstroomwisselstroomomzetter bij stroomafgiftes tot maximaal 100 watt. Het punje van de stekker is positief (+) en het zichcontact is negatief (-).

Waarschuwing! Sluit de ringaansluitingen aan op de polen (3) van de gelijkstroom-wisselstroomomzetter voordat u de stekker voor hulpmiddelen aansluit op het stopcontact van het hulpmiddel. Zorg ervoor dat de aan/uit-schakelaar (2) isuitgeschakeld en dat er geen brandbare dampen aanwezig় in het installmentatiegebied.

Sluit de ringaansluiting van de rode kabel aan op de rode pool (3) met een (+) op de acheerkant van de gelijkstroom-wisselstroomomzetter.
Sluit de ringaansluiting van de zwarte kabel aan op de zwarte pool (3) met een (-) op dechterkant van de gelijkstroom-wisselstroomomzetter.
Sluit de gelijkstroom-wisselstroomomzetter aan op de stroombron door de stekker voor 12 V-gelijkstroomhulpmiddelen (5) stevig in het stopcontact voor hulpmiddelen van een voertuig of van een andere gelijkstroombron te duwen.
Zet de aan/-uitschakelaar (2) in de stand AAN.
Steek de USB-connector van het apparaat dat u wilt gebruiken in de USB-poort (6) en bedien het apparaat op normale wijze.

Opmerking: Bij sommige voertuigen staat het stopcontact voor hulpmiddelen pas onder spanning wanner de contactsleutel in de positie voor hulpmiddelen is gedraaid.

Waarschuwing! Gebruik het apparaat Niet in combinatie met elektrische systemen met positieve aarding (bijvoorbeeld in vrij oude voertuigen).

Op een strooombron aansluiten met de kabels (fig. C)

Meer dan 100W

Sluit het apparaat als volgt met de kabels rechtstreeks aan op de 12Volt-stroombron:

Zorg ervoor dat de stroomtoevoer van het apparaat isuitgeschakeld en dat er geen brandbare dampen aanwezig zich in het installmentiegebied.
Sluit de ringaansluiting van de rode kabel aan op de rode pool (3) met een (+) op de achterkant van de gelijkstroom-wisselstroomomzetter.
Sluit de zwarte kabel aan op de zwarte pool (3) met een (-) op de achechterkant van de gelijkstroomwisselstroomomzetter.
Sluit de rode accuklem (4) aan op de positieve pool van de accu.
Sluit de zwarte accuklem (4) aan op de negatieve pool van de accu.
Zorg voor goede aansluitingen tussen de accuklemmen (4) en de polen (3).
Zet de aan-/uitschakelaar (2) in de stand AAN.
Steek de stekker van het apparaat dat u wilt gebruiken in het netstopcontact (7) en bedien het apparaat op normale wijze.

Waarschuwing! Door lose samluitingen konnen draden oververhit raken en kan de isolatie smelten. Controller of u de polariteit Niet hebt omgedraaid. Schade door omgedraide polariteit worden nicht gedekt door once garantie.

Waarschuwing! Als u met omgekeerde polariteit aansluit, smelt de zekering en kan de gelijktroomwisselstroomomzetter blijvend beschadigd raken.

Aansluiting van apparaten op de gelijkstroomwisselstroomomzetter (fig. A - C)

Gelijkstroomapparatuur

De gelijkstroom-wisselstroomomzetter is uitgerust met een standaardnetstopcontact (7). Steek het snoer van het apparaat dat u wilt gebruiken in het netstopcontact (7). Zorg ervoor dat het maximale wattage van uw apparaat Niet hoger is dan het maximale op het apparaat aangegeven wattage. Dit apparaat kan met vaste bedrading op een toepassing worden aangesloten, maar we raden aan om voor dit type installmentie een bevoegde elektricien te raadplegen.

Opmerking: Sommige voeding functioneert nicht met deze gelijkstroom-wisselstroomomzetter vanwege de hoge instroom van elektrische spanning die nodig is voor het opstarten van de apparatuur. Bij overbelasting schakelt de gelijkstroom-wisselstroomomzetteruit.

USB-apparatuur

De gelijkstroom-wisselstroomomzetter is voorzien van een standard USB-poort (6).

Zet de aan/uit-schakelaar (2) in de stand AAN en gebruik het apparatus op normale wijze.
Sluit de USB-aansluiting van de apparatuur waarmee u wilt werken aan op de USB-poort (6) en bedien het apparaat op normale wijze.

Waarschuwing! Dit apparaat is nicht geschikt voor apparaten met een hoog wattage of voor apparatuur die hitte produeert, zoals haardrogers, magnetrons en broodroosters.

Beveiligingsfuncties van de gelijkstroomwisselstroomomzetter

Het apparaat houdt toezicht op de volgende möglichke gevaarlijke omstandigheden:

Laagspanningsbeveiliging. Deze omstandigheid is Niet schadelijk voor het apparaat maar kan wel de stroombron beschadigen. Het apparaatাen geluidsalarm horen wanner de spanning van de bron daalt tot 11V + / - 0,5V -gelijkstroom,en wordt automatisch uitgeschakeld wanner de ingangsspanning daalt tot 10,5 + / - 0,5V -gelijkstroom. Als de omstandigheid is gecorrigeerd, schakelt u het apparaatuit en weer in.
Overspanningsbeveiliging. De gelijkstroomwisselstroomomzetter worden automatisch uitgeschakeld wanner de ingangsspanning hoger worden dan 15,5 + / - 0,5V gelijkstroom. Wanner de toestand is hersteld, moet het apparaat van de gelijkstroombron worden afgesloten en wee aangesloten.
Beveiliging gegen kortsluiting. Door een omgekeerde polariteit of door kortsluiting konnen externe of interne zekeringen smelten en kan onherstelbare schade aan het apparaat ontstaan. Besteed extra aandacht om voor een aansluiting met de juiste polariteit te zorgen.
Beveiliging gegen overbelasting. De vermogensomzetter wordt automatisch uitgeschakeld wanneer de continue belasting groter is dan het gemeten wattage. Als de overbelasting is verwijderd, stelt u het apparaat opnieuw in door het uit en weer in te schakelen.
Beveiling gegen oververhitting. Indien de temperatuur in het apparaat te hoog is, worden het apparaat automatisch uitgeschakeld. Laat het apparaat minstens 15 minutes afkoelen voordat u het opnieuw start nadat het door oververhitting is uitgeschakeld. Ontkoppel het apparaatijdens het afkoelen.

Opmerking: Zie het hoofdstuk 'Problemen oplossen' voor de LED-statuslampjes.

Tips voor optimaal gebruik

Voor de Beste resultaten dient het apparaat op een vlaak en/of stevig oppervlak te worden geplaatst. Gebruik het apparaat alleen in locaties die aan de volgende criteria voldoen:

DROOG - Laat het apparaat Niet in contact komen met water of andere vloeistoffen.
KOEL - De temperatuur van de omgevingslucht要去ussen 20^ en 40^ liggen. De ideale temperatuur ligtussen de 15^ en 25^ . Stel het apparaat, indien mogelijk, Niet bloot aan direct zonlicht.
GOED GEVENTILEERD - Houd het gebied rond het apparaat vrij om voor een ontestoorde luchtcirculatie te zorgen.
Plaats geen voorwerpen op of boven het apparaat verwijl het wordt gebruikt. Het apparaat wordenuitgeschakeld als de interne temperatuur te hoog wordt.
VEILIG - Gebruik het apparaat Niet in de buurt van brandbaar materiaal of in locaties waar zich brandbare dampen of gassen+kunnen ophopen. Dit is een elektrisch apparaat dat even kan vonden wonneer elektrische aansluitingen tot stand worden gebracht of worden verbroken.

Waarschuwing! Oplaadbare apparaten - Sommige oplaadbare apparaten werken nicht goed vanaf een gelsekstroom-wisselstroomomzetter met een gewijzigde sinus golf. Ze werken alleen goed vanaf een standardhuishoudelijk stopcontact dat een zuivere sinus golfverschaft. Daarom raadt de fabrikant aan om met deze typen apparaten alleen vanaf een standardhuishoudelijk stopcontact te werken en nicht vanaf het apparaat.

Dit probleem treedt nicht op bij de meeste apparatuur die op een accu werkt. De meeste van deze apparaten werken met een afzonderlijke lader of transformator die op een wisselstroomstopcontact worden aangesloten. Het apparaat kan de meeste laders en transformatoren gemakkelijk van stroom voorzien.

Problemen oplossen

LED-indicatorstatus LED-kleur
Normale omstandigheid: Groen
Laagspanningsbeveiliging/Hoogspanningsbeveiliging.	Geel
Beveiliging gegen oververhitting Groen en geel
Beveiliging gegen overbelasting/Beveiliging wegen kortsluiting	Rood

Interferentie met teilevisie

De gelijkstroom-wisselstroomomzetter is afgeschermd om interferentie met TV-signalen tot een minimum te beperken. Maar soms kan enige interferentie nog steeds zichtaarijken, met name bij zwakke TV-signalen.

Onderhoud

Uw Black & Decker-gereedschap is ontworpen om gedurende langereperiode te functioneren met een minimum aan onderhoud.

U kunt het gereedschap maar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

Waarschuwing! Verwijder altijd de stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden aan het apparatusuiitvoert.

Neem het apparaat vanijd totijd af met een vochtige doek. Gebruik geen schuur- of oplosmiddel. Dompel het apparaat Niet onder in water.

Dezekering in het stopcontact voorgelijkstroomhulpmiddelen van het voertuig verrangen

Draai de kap linksom om deze te verwijderen.
Verwijder de dop en de centrale pin.
Verwijder de zekering.
Plaats een neue zekering van hetzelfde type en formaat (8 A).
Plaats de dop en de centrale pin.
Draai de kap rechtsom om deze op de stekker te vast te zieten.

Milieu

Apare inzameling. Dit product mag nicht met normaal huishoudelijk afval worden weggegooid.

Mocht u op een dag constateren dat het Black & Decker-product aan verranging toe is of dat u het apparaat Niet meer nodig hebt,gooi het product dan Niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruekte producten en verpakkingsmaterialen maakt het möglichk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuuvervuling en dringt de vraag maar grondstoffen terug.

Plaatselijke verordeningen können voorzien in gescheden inzameling van huishoudelijkke elektrische producten via gemeentelijkke stortplaatsen of via de leverancier bij wie u een新产品 aanschaft.

Black & Decker biodt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te makesen van deze service, dient u het product maar een van once servicecentra te sturen, die de inzameling voor ons verzorgen.

U kurz het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de weiterijde van deze handlediging. U kurz ook een lijst van once servicecentra en meer informatie over once klantenservice vinden op het volgende internetadres: www.2helpU.com.

Loodzuraccu's kuren veelvuldig worden herladen. Gooi afgedankte accu's op verantwoorde wijze weg:

Gooi de accu Niet in vuur odomat dat tot een explosie kan leiden.
Loodzuraccu's (Pb) kannen worden gerecycled. Ze mogen nicht met huishoudelijk afval worden weggegooid. De accu moet in overeenstemming metplaatselijke verordeningen worden verwijderd en weggegooid.

Maak geen kortsluiting:tussen de occupolen.
Vergeet nicht dat de accu zwaar is.
Gebruik het apparaat indien möglichk om de accu volledig leeg te make.
Plaats de accu in een geschikte verpakking om ervoor te zorgen dat er geen kortsluiting:tussen de polen kan ontstaan.
Breng de accu waar uw servicecentrum of een inzamellocatie in uw woonplaats. Ingezamelde accu's worden gerecycled of op juiste wijze afgevoerd.

Technische gegevens

Uitgangsspanning Vac 230 230 230

Ingangsstroom

(max.) A 24 45 86

Stroomafgiffe W 200 400 750

USB-poort 5 V 500 mA 5 V 500 mA 5 V 500 mA

EG-conformiteitsverklaring

BDPC200 Type 1/BDPC400 Type 1/BDPC750 Type 1 Black & Decker verklaart dat deze producten in overeenstemming zichn met: EN60950, 2006/95/EG

Ondergetekende is verantwoordelijk voor de compilation van het technische bestand en doet deze verklaring namens Black & Decker

Kevin Hewitt

Spennymoor, County Durham DL16 6JG, Verenigd Koninkrijk 13-09-2008

Garantie

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstatesen van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na dedatum van aankoop defect raken ten gevolge van materiaal-of constructiefouten, dan garanderen wij de kostenoze verwanging van defecte onderdelen, de reparatie van het product of de verwanging van het product, tenzij:

Het product is gebruikt voor handelsdoeleinden, professione toepassingen of verhuurdoeleinden;
Het product onoordeelkundig is gebruikt;
Het product is beschadigd door invloeden van buitenaf of door een onceval;
Reparations zich uitgevoerd door anderen dan once servicecentra of Black & Decker-personeel.

Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van once servicecentra. U kurz het adres van het dichtst bijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kurz ook een lijst van once servicecentra eneer informatatie m.b.t. once klantenservice vinden op het volgende internetadres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om uwijke Black & Decker-product te registeren en om het LASTe十几年 te lezen over十几年 producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en once producten vindt u op

www.blackanddecker.nl.
