Technische specificaties	Reservoircapaciteit: 2,5 liter
Type bevochtiging	Bevochtiging door verdamping
Vochtstroom	300 ml/u
Bedekt oppervlak	Tot 40 m²
Geluidsniveau	30 dB
Gebruik	Ideaal voor droge ruimtes, verbetert het ademhalingscomfort
Onderhoud	Regelmatige reiniging van het reservoir en de filters
Veiligheid	Automatische uitschakeling wanneer het reservoir leeg is
Algemene informatie	Elektrisch verbruik: 25 W

Veelgestelde vragen - D620 QLIMA

Hoe weet ik of mijn QLIMA D620 luchtbevochtiger correct werkt?

Controleer of het waterreservoir vol is en of het apparaat aan staat. De luchtbevochtiger moet zichtbare stoom produceren. Als dit niet het geval is, raadpleeg dan de gebruiksaanwijzing voor verdere controles.

Welk type water moet ik gebruiken in de QLIMA D620?

Het wordt aanbevolen gedestilleerd of gedemineraliseerd water te gebruiken om ophoping van mineralen en afzettingen in het apparaat te voorkomen.

Hoe maak ik mijn QLIMA D620 luchtbevochtiger schoon?

Koppel het apparaat los en leeg het reservoir. Reinig de binnen- en buitenoppervlakken met een mengsel van warm water en witte azijn. Spoel grondig en laat drogen voordat u het opnieuw gebruikt.

Waarom maakt mijn QLIMA D620 luchtbevochtiger een ongewoon geluid?

Een ongewoon geluid kan worden veroorzaakt door een te laag waterniveau of onzuiverheden in het water. Zorg ervoor dat het reservoir vol en schoon is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik het vochtigheidsniveau in op de QLIMA D620?

Gebruik het bedieningspaneel om het gewenste vochtigheidsniveau te selecteren. Het apparaat past automatisch de vochtproductie aan op basis van uw instellingen.

Laat mijn QLIMA D620 luchtbevochtiger vochtsporen achter op de vloer?

Dit kan gebeuren als de luchtbevochtiger op een te hoog vochtigheidsniveau werkt of verkeerd is geplaatst. Zorg ervoor dat u het op een vlakke ondergrond plaatst, uit de buurt van muren en meubels.

Wat moet ik doen als het waarschuwingslampje van mijn QLIMA D620 aangaat?

Dit kan aangeven dat het waterreservoir leeg is of dat het apparaat onderhoud nodig heeft. Controleer het waterniveau en maak het apparaat indien nodig schoon.

Kan ik mijn QLIMA D620 luchtbevochtiger continu gebruiken?

Ja, maar het wordt aanbevolen om regelmatig het waterniveau te controleren en het apparaat schoon te maken voor een optimale werking.

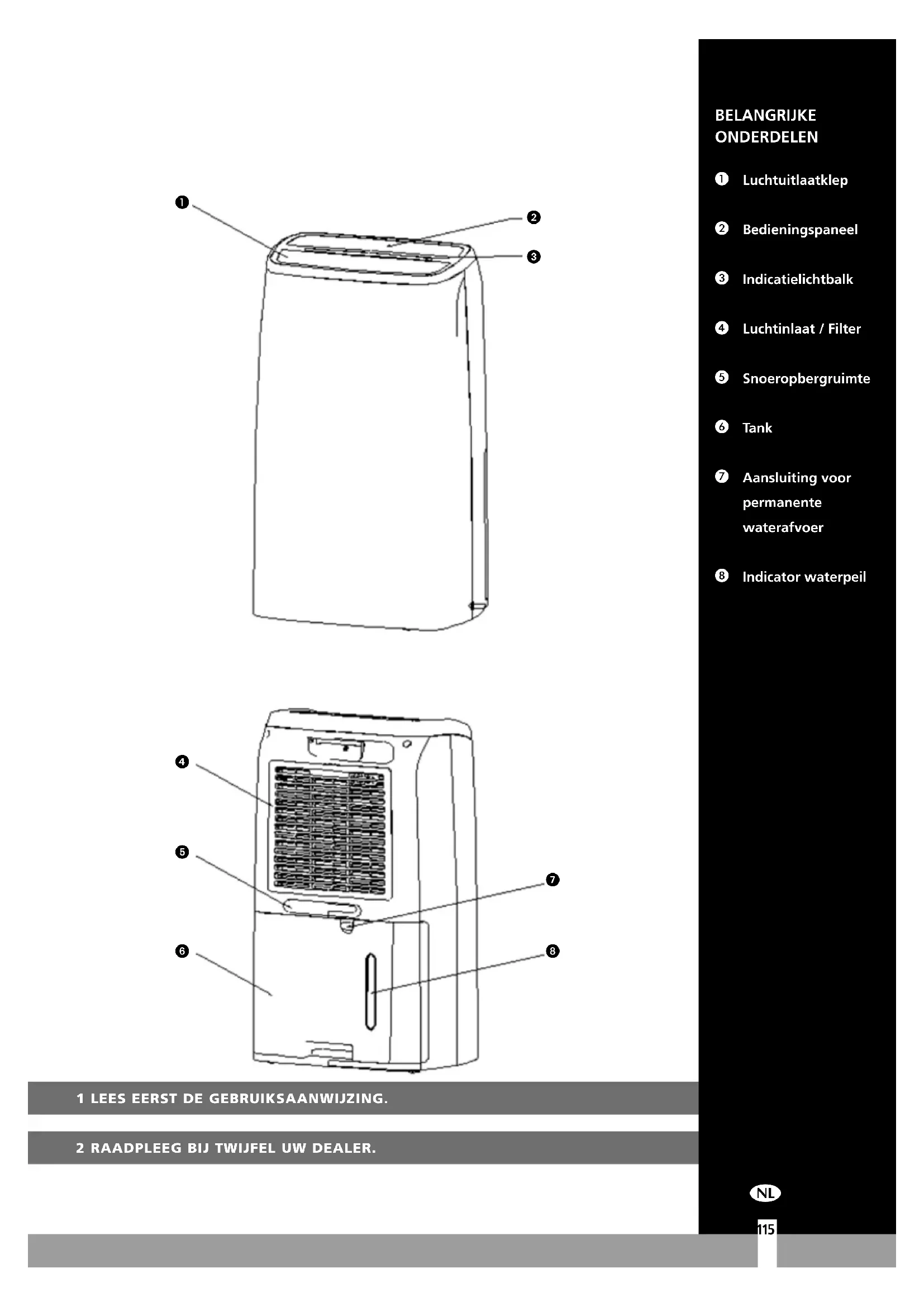

GEBRUIKSAANWIJZING D620 QLIMA

1 LEES EERST DE GEBRUKSAANWIJZING.
2 RAADPLEEG BIJ TWIJFEL UW DEALER.

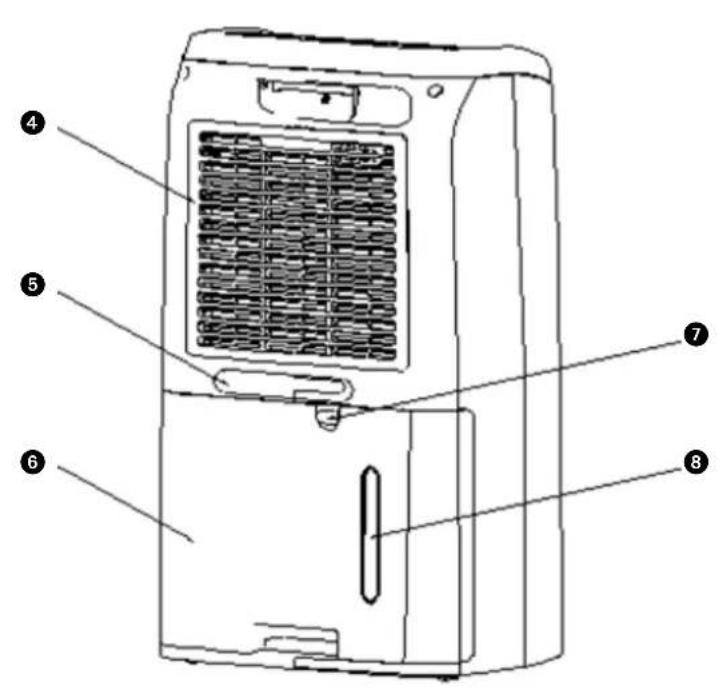

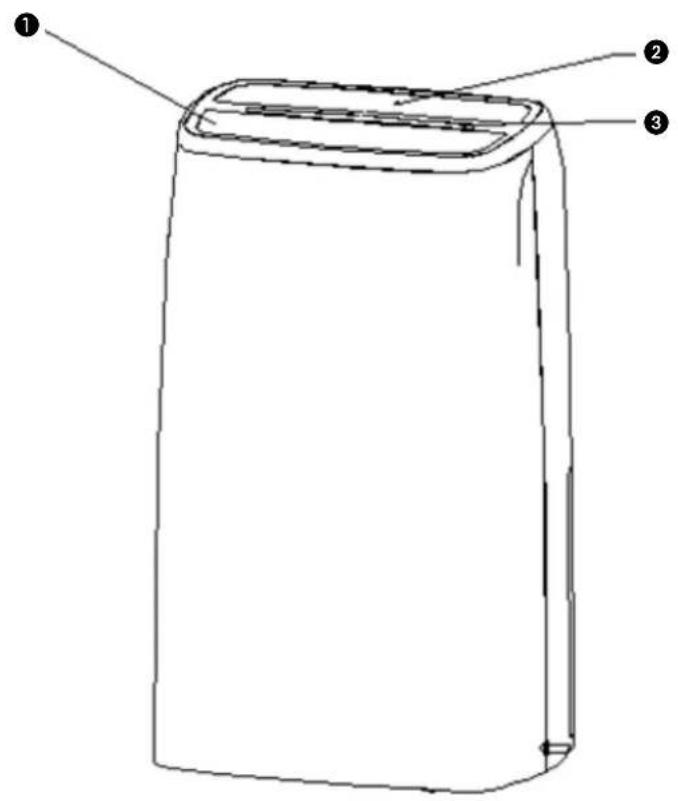

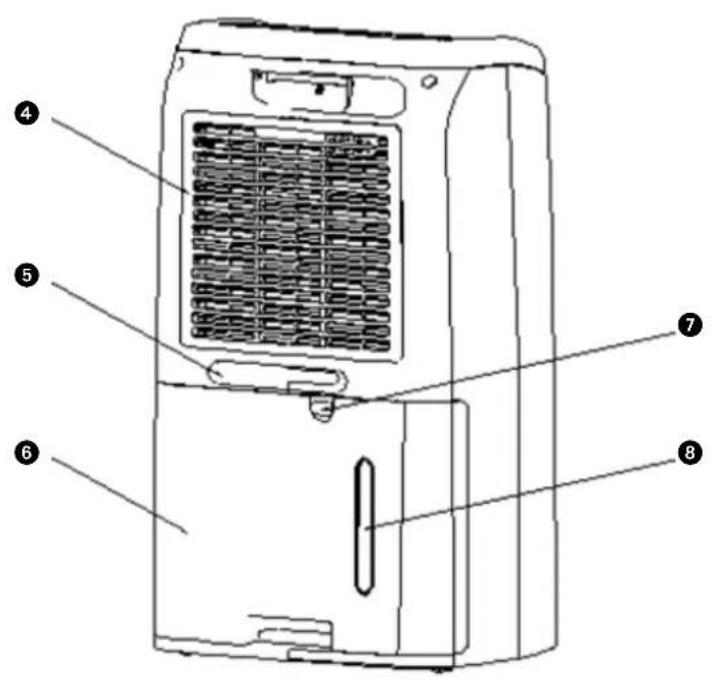

BELANGRIJKE ONDERDELEN

Luchtuitlaatklep
Bedieningspaneel
3 Indicatielichtbalk
Luchtinlaat / Filter
Snoeropbergruimte
Tank
Aansluiting voor permanente waterafvoer
8 Indicator waterpeil

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installee dit toestel enkel wanner het voldoet aan de lokale/nationale wetgeving, regelingen normen. Dit product is bedoeld om gebruikt te worden als een luchtontvochtiger in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens, badkamers en garages, in normale huishoudelijk omstandigheden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitsspanning 220-240 V./\~50 Hz.

ALGEMEEN

• Om een optimaal resultaat te krijgen, het apparaat Niet dicht bij een radiator of een andere warmtebron plaatsen.
• Zorg ervoor dat alle ramen gesloten zijn om maximale efficiente te bereiken.
• De ontvochtigingscapaciteit is afhankelijk van de temperatuur en de luchtvochtigkeit in deruimte. Het is normal dat bij een lage temperatuur minder vocht worden onttrokken.

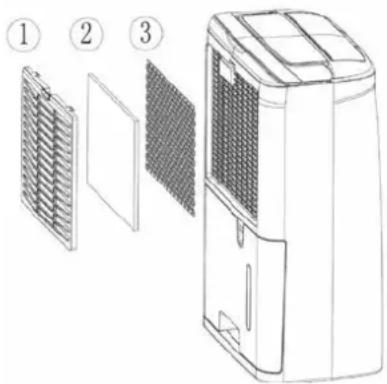

• Zorg ervoor dat het luchtfilter schoon blijft. Dit voorkomt onnodig energieverbruik en waarborgt een optimaal resultaat.
• Als de stekker uit het stopcontact is geweest, start het apparaat pas na 5 minutes waar op. De automatische vertraging beschermen't de compressor.

BELANGRIJK

Het apparaat MOET.altijd geaard worden aangesloten. Als de stroomvoorziening nicht geaard is, mag u het apparaat absolut而不是 aansluten. De stekker要去 altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

Controller voor het aansluten van het apparaat of:

• de aansluitspanning overeenkomt met die op het typeplaatje;
  stopcontact en stroomvoorziening geschikt+zijn voor het apparaat;
• de stekker van het snoer in het stopcontact past;
• het apparaat op een stabiele en vlakte ondergrond staat.

Laat de elektrische installmentie controlleren door een erkend vakman als u er nicht zeker van bent dat alles in orde is.

• Dit apparaat is nicht bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijkke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht worden gezchoolen op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun verilgheid.
• Dit apparaat is volgens de CE veiligheidsnormen gefabriceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te+zijn.
• Het luchtinlaat- en/of uitblaasrooster nooit afdekken.
• Leeg het waterreservoir voordat u het apparaat verplaatst.

• Breng het apparaat nooit in contact met chemica-lien.

• Het apparaat nooit in water onderdompelen.

• Steek geen voorwerpen in de openingsen van het apparaat.
  Haal.altijd eerst de stekker uit het stopcontact voor dat het apparaat of een onderdeel ervan moet worden schoongemaakt ofervangen.
• Sluit het apparaat NOOIT aan met behulp van een verlengsnoer. Is een geschikt geaard stopcontact Niet voorhanden, maar dit dan installereren door een erkend elektricieien.
• Er dient toezicht te worden gehonden op kinderen om er zeker van teল dat zich Niet met het apparaat spelen.
• Laat eventuele reparations alsijd uitvoeren door een erkend servicemonteur of uw leverancier. Volg de onderhoudsinstructies
  Haal.altijd de stekker van het apparaat uit het stopcontact als het Niet worden gebruikt.
• Indien de voedingskabel beschadigd is, dient deze verrangen te worden door de fabrikant, zich klantenservice of Personen met vergelijkbare kwalificaties om gevaren te voorkomen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en mensen met een lichamelijke, zintuiglijke of verstandelijk beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen worden gezouden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's.
• Zorg ervoor dat kinderen nicht met het apparaat spelen.
• Reinigung en onderhoud dient nicht te worden uitgevoerd door kinderen waarop geen toezicht worden gehonden.

Specifieke informatatie met betrekking tot toestellen met R290 / R32 koelgas.

• Lees alle waarschuwingen aandachtig.
• Gebruikijdens het ontdooien en reinigen van het toestel geen andere hulpmiddelen dan deze die aanbevolen worden door de fabrikant.
• Het toestel moet geplaatst worden in een ruimte zonder continue ontstekingsbronnen (bijvoorbeeld: open vuur, toestellen op gas of elektriciteit in werking).
• Niet doorboren en nicht verbranden.
• Dit toestel bevat Y g (zie typeplaatje op de achterkant van het toestel) R290 / R32 koelgas.
• R290 / R32 is een koelgas dat voldoet aan de Europese richtlijnen op milieugebied. Geendelen van het koelmiddelcircuit doorboren. Houd er rekening mee dat koelmiddelen een geurstof konnen bevatten.
• Als het toestel geinstalleer, gezruikt of bewaard worden in een Niet geventileerde ruimte,要去 deze ruimte geschikt zich om de opho-ping van koelmiddel te voorkomen. Een risico op brand of een explosie kan het gevolg zich vanwege het ontsteken van het koelmiddel door elektrische verwarmers, kachels of andere ontstekingsbronnen.
• Het toestel moet opgeslagen worden op een manier waarop Mechanische defecten voorkomen worden.

• Personen die aan het koelmiddelcircuit werk den of het bedieren moeten over de juiste certificatie beschikken die ward uitgegeven dooreen erkende organisatie die de bekwaamheid garandeert voor het werknen met koelmiddelen overeenkomstig een specifieke beoordeling die erkend worden door de industrielle organisations.

• Reparaties要去en uitgevoerd worden gebaseerd op de aanbevelingen van de fabrikant.

Onderhoud en reparations die de hulp van ander gekwalificeerd personeel vereisen,要去en uitgevoerd worden onder toezicht van een persoon die gespecialiseerd is in het gebruik van brandbare koelmiddelen.

Het apparaat要去 worden geinstalleer, gezruikt enbewaar in een kamer met een oppervlakte van meer dan 4m^2 . Het apparaat要去 wordenbewaar in een goedGeVentileerde ruimte metafmetingen die overeenstemmen met de gespecifieerde afmetingen voor werking.

INSTRUCTIES VOOR HET HERSTellen VAN APPARATEN DIE R290 / R32 BEVATTEN

1 ALGEMENE INSTRUCTIES

Deze gebruiksaanwijzing is bedoeld voor personen met de nodige ervaring in elektronica, elektriciteit, koeltechniek en mechanica.

1.1 Controle van de omgeving

Voer voor het werkenaan systemen die brandbare koelmiddelen bevatten de veiligheidscontroles uit die nodig zich om te verzekeren dat het risico op ontsteking minimaal is. Vooraleer het koelsystem hersteld kan worden要去 voor aanvang van de werkzaamheden aan de volgende voorzorgsmaatregelen voldaan zich.

1.2 Werkprocedure

Het werk zal uitgevoerd worden volgens een gecontroleerde procedure om het risicouit te sluiten dat er een brandaar gas of brandbare damp aanwezig is verwijl hetwerk uitgevoerd worden.

1.3 Algemene werkomgeving

Al het onderhoudspersoneel en alle andere personen die in de omgeving aan het werk+zullen op de hoogte gebracht worden van het werk dat uitgevoerd worden. Werken in besloten ruimtes za vermeden worden. De omgeving rond de werken za afgezet worden. Verzeker dat de toestand in de ruimte veilig is en vrij is van brandbare stoffen.

1.4 Controle op de aanwezigheid van koelmiddel

De omgeving zal vóor en tijdens de werkzaamheden gecontroleerd worden met een geschikt detectiemiddel voor koelmiddel om te verzekeren dat de technicus op de hoogte is van möglichk brandbare atmosferen. Verzeker dat de apparatuur die gebruikt worden voor lekdetectie geschikt is om gebruikt te worden bij koelmiddelen, dit wil zeggen vonkvrij, adequaat afgedicht of intrinsiek veilig.

1.5 Aanwezigheid van een brandblusapparaat

Als er heet werk uitgevoerd worden op de koeluitrusting of.daaraan verbonden onderdelen za geschikte brandblusapparatuur ter plaatse beschikbaar zichn. Plaats een brandblusapparaat met droog poeder of CO_2 naast het laadgebied.

1.6 Geen ontstekingsbronnen

Niemand zal tijdens werken aan een koelsystem waar bij leidingen blootgesteld worden waarin zich erder het brandbare koelmiddel befind of nog steeds in bevindt, ontstekingsbronnen gebruiken op een manier die een risico op brand of

een explosie met zich meebrengt. Alle mogelijkke ontstekingsbronnen, inclusief sigaretten roken,要去en op een voldoende afstand gehonden wordenijdens het installereren, herstellen, verwijderen en afvoeren. Tijdens deze handelingen kan brandhaar koelmiddel in de omgeving vrijkomen. Vór aanvang van de werkden za de omgeving rond de apparatuur gecontroleerd worden om te verzekeren dat er geen brandgevaar of risico op explosie aanwezig is. Er zullen borden met "Verboden te roken" geplaatst worden.

1.7 Geventileerde omgeving

Verzeker dat de omgeving open is of dat er voldoende geventileerd worden vooraleer het systeme te openen of heet werk uit te voeren. Hetiveau van ventilatie za behouden blijvenijdens deperiode waarin de werkzaamheden uitgevoerd worden. De ventilatie moet vrijgekomen koelmiddel veilig afvoeren en het liefst zo veel möglichelijk maar de atmoseer verdrijven.

1.8 Controles van de koeluiitrusting

Wonneer er elektrische onderdelen verrangen worden zullen de neue onderdelen geschikt+zijn voor hun doel en aan de juiste specificaties voldoen. De onderhoudsrichtlijnen van de fabrikant zullen te allen tijde gevolgd worden. Contacteer bij twijfel de technische Dienst van de fabrikant voor bijstand. De volgende controles zullen uitgevoerd worden bij installations die brandbare koelmiddelen gebruiken:

• De groote van de lading overeenkomstig de afmetingen van de kamer waar de onderdelen die koelmiddel bevatten geinstalleerd worden is.
• De in- en uitlaten van de ventilatie maar behoren werkken en nicht geblokkeerd worden.
• Als er een onrechtstreeks koelcircuit gezruikt worden, za het secundaire circuit gecontroleerd worden op de aanwezigheid van koelmiddel.
• De aanduidingen op de uitrusting zichtaar en leesbaar blijven. Aanduidingen en tekens die onleesbaar zijn zullen gecorrigeerd worden.
• Leidingen of onderdelen met koelmiddel worden in een positie geinstalleerd waarbij het onwaarschijnlijk is dat ze blootgesteld worden aan stoffen die de onderdelen die koelmiddel bevatten zullen corroderen, tenzij de onderdelen gemaatkigt zichn uit materialen die van nature bestand+zijn gegen corrosie of gespast beveiligd zichn tegen corrosie.

1.9 Controle van elektrische apparatuur

Initièle veiligheidscontroles zullen deel uitmaken van de procedure voor het herstellten en onderhonden van elektrische onderdelen. Indien er een fout aanwezig is die de veiligheid in het gedrang kan brengen zaer geen voeding op het circuit aangesloten worden tot wanner dit probleem opgelost is. Als de fout niet onmiddelijk gecorrigeerd kan worden maar de werking verder gezet要去en, za een adequate tijdelijke oplossing gebruikt worden. Dit za gemeld worden aan de eigenaar van de uitrusting zodat alle partieren op de hoogte zijn. Initièle veiligheidscontroles zullen het volgende bevatten:

• dat condensatoren ontladen zijn: dit zar gebeuren op een veilige manier om de kans op vonden te vermijden;
• dat er geen onderdelen en bedrading onder spanning blootgesteld wordenijdens laden, recupereren of spoelen van het systeme;
• dat het systemeem voortdurend geaard is.

2.1 Tijdens herstellingen aan afgedichte onderdelen moet alle elektrische voeding afgekoppeld worden van de apparatuur voor het verwijderen van afgedichte deksels, enz. Als het absolut nodig is dat de voeding tijdens onderhoudswerken aan de apparatuur aangesloten blijft要去en permanente lekdetectie geplaatst worden ter hoogte van het meest kritische punt om te waarschuwen voor een möglich gevaarlijke situatie.
2.2 Er zal in het bijzonder aandacht besteed worden aan het volgende om te verzekeren dat tijdens het werken aan elektrische onderdelen de behuizing nicht gewijzigd worden op een manier waarop hetiveau van beveiliging beinvloed worden. Dit zal beschadiging van kabels, een teveel aan aansluitingen, klemmenblokken die niedivogens specificatie zich, beschadigingen aan dichtingen, onjuiste plaatsing van pakkingen, enz. bevatten.

Verzeker dat de apparatuur stevig gemonteerd is.

Verzeker dat de dichtingen of dichtingsmaterialen Niet zodanig verouderd zijn dat ze het binnendringen van brandbare atmosferen Niet meer+kunnen voorkomen.

Vervangonderdelen zullen voldoen aan de specificaties van de fabrikant.

OPMERKING Het gebruik van siliconen aufdichtingsmittel kan de effectiviteit van sommige types van apparatuur voor lekdetectie verminderen. Intrinsiek veilige onderdelen要去en Niet geisoleerd worden vooraleer er aan gewerkt worden.

3 HERSTELLINGEN AAN INTRINSIEK VEILIGE ONDERDELEN

Breng geen permanent inductieve of capacitieve ladingen aan op het circuit zonder te verzekeren dat deze de maximaal toegelaten spanning en stroom voor de gebruekte apparatuur Niet overschrijden.

Intrinsiek veilige onderdelen zijn enkel deze onderdelen van het type waaraan gewerkt kan worden onder spanning in een brandbare atmosefer. De testapparatuur zal van de juiste klasse zich.

Vervang onderdelen enkel door onderdelen met de specificaties van de fabrikant. Andere onderdelen können leiden tot ontsteking van het koelmiddel in de atmosefer ten gevolge van eenlek.

4 BEKABELING

Controleer dat de bekabeling Niet beinvloed is door slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere negatieve omgevingseffecten. De controle za ook rekening honden met de efecten van veroudering of voortdurende trillingen die voroorzaakt worden door compressoren of ventilatoren.

5 DETECTIE VAN BRANDBARE KOELMIDDELEN

Er zullen onder geen omstandigheden möglichke ontstekingsbronnen gebruikt wordenijdens het zoeken maar of detecteren van lekken van koelmiddel. Een halidelamp (of een andere detector met open vlam) zal nicht gebruikt worden.

6 METHODS VAN LEKDETECTIE

De volgende methodes van lekdetectie worden als aanvaardbaar beschouwd voor systemen die brandbare koelmiddelen bevatten. Elektronische lekdetectoren zullen gezrukt worden om brandbare koelmiddelen te detecteren maar de gevoeligheid kan onvoldoende+zijn of ze要去en opnieuw gekalibreerd worden. (Detectieapparatuur za gekalibreerd worden in een omgeving vrij van koelmiddel.) Verzeker dat de detector geen mogelijk ontstekingsbron is en geschikt is voor het gezrukte koelmiddel. Lekdetectie-apparatuur za ingesteld worden op een percentage van de LEL van het koelmiddel en za gekalibreerd worden volgens het koelmiddel dat gezrukt worden en het gespaste percentage aan gas (25% maximum) bevestigd is.

Vloeistoffen voor lekdetectie zich geschikt voor gebruik voor de meeste koelmiddelen maar het gebruik van detergenten die chloor bevatten za vermeden worden,ondat het chloor kan reageren met het koelmiddel en het koperen leidingwerk kan corroderen.

Als er een vermoeden van eenlek is zullen alle open vlammen verwijderd/gedoofd worden.

Als er een lek van koelmiddel gezonden dat soldeerwerk vereist za al het koelmiddeluit het systeme gerecupereerd worden of geisoleerd worden (door middel vanafsliuitventielen) in een deel van het systeme op een veilige afstand van het lek. Zuurstofvrijne stikstof (OFN) zal dan door het systeme geblazen worden, zowel voor als tijdens het soldeerwerk.

7 VERWIJDEREN EN VERDRIJVEN

Bij het openen van het koelmiddelcircuit om herstellingen uit te voeren - of voor een andere reden - zullen de conventionele procedures gebruikt worden. Het isECHter belangrijk dat de beste practijkken gezolgd worden odomat er met brandhaarheid rekening gehonden moet worden. De volgende procedure zar gezolgd worden: verwijder het koelmiddel; spoel het circuit met een inert gas; verdrijf; spoel opnieuw met het inert gas; open het circuit door snijden of solderen.

De lading aan koelmiddel zal gerecupereerd worden in de ges paste recuperatieflessen. Het systeme zal "gespoeld" worden met OFN om de eenheid in een veilige toestand te brengen. Dit proces moet möglichn enkele keren herhaald worden. Perslucht of zuurstof zal Niet gebruikt worden voor deze taak. Spoeling zal bereikt worden door het breken van het vacuum met OFN en er za verder bevuld worden tot de werkingsdruk bereikt worden. Daarna worden de druk afgelaten maar atmosefer en worden er uiteindelijk谈起g vacuum getrokken. Dit proces zal herhaald worden tot er zich geen koelmiddel meer in het systeme bevindt.

Na het gebruiken van de LASTe Iading OFN za de druk afgelaten worden tot atmssferische druk om werken aan de apparatuur toe te lien. Deze handeling is zeer belangrijk als er soldeerwerken aan het leidingwerk uitgevoerd moeten worden. Verzeker dat de uitlaat van de vacuumpomp zich Niet in de buurt bevindt van ontstekingsbronnen en dat er ventilatie is.

8 LAADPROCEDURES

Naast de conventionele laadprocedures zullen de volgende vereisten gevolgd worden. Verzeker dat de verschillende koelmiddelen Niet gemengd worden tijdens het gebruiken van de laadapparatuur. Slangen of leidingen zullen zo kort möglichk zich om de hoeveelheid aan koelmiddel dat zich hierin kan bevinden te minimaliseren. De flessen zullen rechtop geplaatst worden. Verzeker dat het koelsysteme geaard is vooraleer het systemem met koelmiddel geladen worden. Breng etiketten aan op het systemem als het volledig geladen is (als dit nog nicht het geval is). Men要去 uiterst voorzichtigelijk zijn om het koelsysteme Niet te overvullen. Vooraleer het systeme opnieuw te laden zal er een druktest met OFN uitgevoerd worden. Het systeme za na het laden, maar voor ingebruikname, getest worden op lekken. Een tweede controle op lekken za uitgevoerd latent voor het verlaten van de site.

9 ONTMANTELING

Vooraleer deze procedure uitgevoerd worden is het van essentieel belang dat de technicus de apparatuur en alijken details volledig kent.

Het is goede praktijk dat alle koelmiddelen veilig verwijderd worden. Voor het UITvoeren van deze taak za een monster van de olie en het koelmiddel genomen worden voor het geval een analyse vereist is Vooraleer het gerecupereerde koelmiddel opnieuw gebruikt worden. Het is van essentieel 4 GB belang dat er voeding beschikbaar is vooraleer met deze taak gestart worden.

a) Leer de uitrusting en de werking kennen.
b) Isoleer het systeme elektrisch.
c) Verzeker voor het proberen uitvoeren van deze procedure dat: mechanische behandelingsapparatuur beschikbaar is, indien nodig, voor het behandelen van de flessen met koelmiddel.
d) Alleersonlijke beveiligingsapparatuur beschikbaar is en gebruikt worden; er worden te allen tijdeijdens het recuperatieproces toezicht gezogen door een bevoegd persoon.
e) Recuperatie-apparatuur en flessen voldoen aan de gegaste normen.
f) Pomp het koelsysteme leeg, indien möglich.
g) Maak, als er geen vacuum getrokken kan worden, een verdelsestation zodat het koelmiddel uit de verschillende delen van het system verwijderd kan worden.
h) Verzeker dat de fles op de weegschaal staat voór aanvang van de recuperatie.
i) Start de recuperatiemachine en bedien deutsche volgens de instructies van de fabrikant.
j) Overvul de flessen nicht. (Niet meer dan 80% van het volume van vloeibare lading.)
k) Overschrijd de maximale werkdruk van de fles Niet, zichs Niet tijdelijk.
I) Verzeker dat de flessen na het vullen en het voltooien van het proces de flessen en de apparatuur onmiddelijk van de site verwijderd worden en dat alle isolatiekleppen op de apparatuur in gesloten stand staan.
m) Gerecupereerd koelmiddel zal nicht in een ander koelsystem geladen worden tenzij het gereinigd en gecontroleerd werden.

10 ETIKETTERING

Er zal een etiket op de apparatuur aangebracht worden dat aangeeft dat het ontmanteld werden en er geen koelmiddel meer aanwezig is. Dit etiket zal gedateerd en ondertekend worden. Verzeker dat er etiketten op de apparatuur aangebracht zich die aangeven dat de uitrusting brandbaar koelmiddel bevat.

11 RECUPERATIE

Bij het verwijderen van koelmiddeluit een systeme, voor onderhoud of ontmanteling, is het goede practijk dat alle koelmiddelen veilig verwijderd worden. Verzeker dat tijdens het overbrengen van koelmiddel in flessen de juiste flessen voor recuperatie van koelmiddel gezruikt worden. Verzeker dat een voldoende aantal flessen voor het opslaan van de totale lading van het systeem beschikbaar is. Alle cilinders die gezrukt zullen worden zichtoegewezen aan het gerecupereerde koelmiddel en voorzien van een etiket voor dat koelmiddel (dit wil zaggen speciale cilinders voor de recuperatie van koelmiddel). Cilinders zullen voorzien zich van een overdrukventiel en bijhorende aflsuiventielen die zich in goed werkende staat bevinden. De inhoud van recuperatieflessen worden verdreven en, indien möglichk, worden de flessen gekoeld voor de recuperatie van start gaat.

De recuperatie-appearatuur zal zich in goed werkende staat bevinden en voorzien zijn van een reeks met instructies betreffende de beschikbare uitrusting en zar geschikt় voor de recuperatie van brandbare koelmiddelen. Daarnaast zal een set van goed werkende, gekalibreerde weegschalen beschikbaar়n. Slangen zullen volledig়n met lekvrijke koppelingen en in goede staat verkeren. Controleer voor het gebruiken

van de recuperatiemachine dat deze goed werkkt, gepast onderhouden werden en dat verbonden elektrische onderdelen aufgedacht zich om ontsteking te voorkomen in het geval van vrijgekomen koelmiddel. Raadpleeg de fabrikant bij twijfel.

Het gerecupereerde koelmiddel zal谈起 gestuurd worden maar de leverancier in de juiste fles en met de correct ingevulde Waste Transfer Note. Meng koelmiddelen Niet in recuperatie-eenheden en vooral Niet in cilinders.

Verzeker dat, wanseer compressoren of de olie van compressoren verwijderd moet worden, deze leeg gemaakt werden tot een aanvaardbaar peel om te garanderen dat er geen brandhaar koelmiddel achefterblijft in het smeermiddel. Het verwijderingproces za uitgevoerd worden vooraleer de compressoren terugestuurd worden maar de leveranciers. Elektrische verwarming van de behuizing van de compressor za enkel toegepast worden om dit proces te versnellen. Wonneer olie uit een systeem afgelaten worden, za dit op een veilige manier gebeuren.

LET O!

• Gebruik het apparaat nooit met een beschadigd snoer of stekker. Klem het snoer nooit af en voorkom contact met scherpe kanten.

LET O!

• Niet volgen van de aanwijzingen kan leiden tot het verwallen van de garantie op het apparaat.

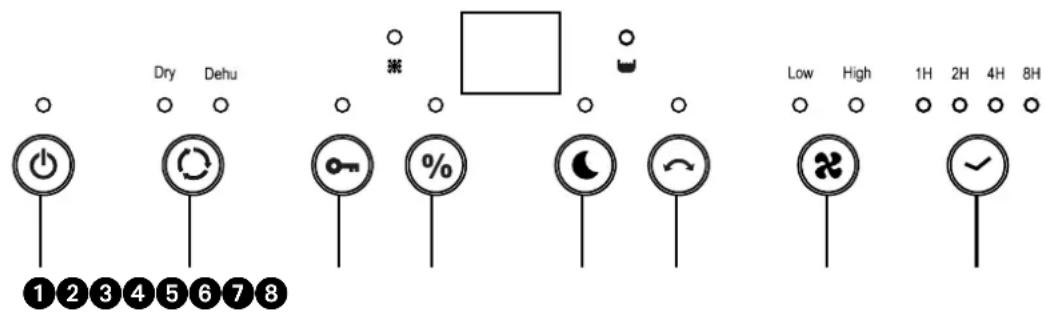

BEDIENINGSPANEEL

• Laagste omgevingswaarden tijdens bedrijf: 5^ / 40% relativieve luchtvochtigheid
• Hoogste omgevingswaarden tijdens bedrijf: 35^ / 90% relatieve luchtvochtigheid

OPMERKING!

• De wateropvangbak moet correct�zijn geinstalleerd om met de ontvochtiger te kuren werken.
• Verwijder de opvangbak Niet als het apparaat in bedrijf is.

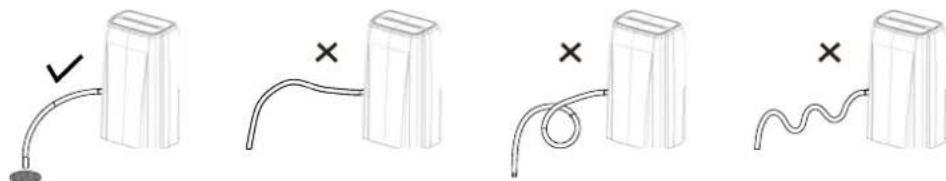

• Als u een afvoerslang wilt gebruiken om het water af te voeren, installer de slang dan zoals beschreiben is in het gedeelte "Afvoermethode".
• Elke keer dat u een knop indrukt op het bedieningspaneel, za een piep werkklinken.
• Als u het apparaat inschakelt, brandt het indicatielampje. Het indicatielampje isuit in de stand-bymodus.

BASISFUNCTIES VAN DE KNOPPEN

AAN / UIT: Schakelt de voeding aan /uit
Modus: Dru op deze toets om automatisch drogen (Dru) of ontvochtigen (Dehu) in te stellen
3 Vergrendel: Druk om de toetsen te vergrendelen
4 % Instellen: Om ononderbroken bedrijf (CO) of de gewenste vochtigheidsgraad in te stellen
Druk samen op de toetsen "Nachtmodus" indicatielampje te doven. (Uitgezonderd het lampje van het KINDERslot.)
Swing: Druk om de luchtuitlaatklep te regelen
Snelheid: Druk om de snelheid van de ventilator in te stellen
Timer: Aan / Uit timerinstalling

WERKING

1 Wonneer de stekker van de eenheid in een stopcontact worden gestoken zich er 2 pieptonen hoorbaar. Het display za leeg blijven totdat er op de Aan/Uit-toets gedrukt worden.

2 Druk op "MODE" om de ontvochtigingsmodus (Dehu) of de droogmodus (Dry) in te stellen.

(1) In de Dry-modus verschijnt het Dry-symbol bool samen met CO (ononderbroken) op het display. De snugheid van de ventilator zal oplopen tot de hoogste snugheid (enkel beschikbaar in de Dry-modus). Deze verhoogde snugheid van de ventilator is belangrijk om zaken sneller te drogen. We raden ook aan om de luchtuitlaatklep in de swing-modus teplaatsen om te helpen bij het sturen van de lucht maar het object dat moet gedroogd worden.
(2) Wonneer de "Dehu"-modus geselecteerd is. U kan op INSTELLEN drukken om een gewenste relatieve luchtvochtigkeit te selecteren (40%~50%~60%~70%~CO). Er is ook een optie CO beschikbaar, CO staat voor ononderbroken, waar bij de machine zich net zal stoppen bij een bepaalde relatieve luchtvochtigkeit maar verder zal gaan met drogen ongeacht de relatieve vochtighesgraad in de kamer.

3 KINDERSLOT

Druk gedurende 3 seconden op de toets "VERGRENDELEN" om de vergrendelfunctie te activeren. Alle functietoetsen zijn vergrendeld. Druk nogmaals gedurende 3 seconden op de toets VERGRENDELEN om deze functie uit te schakelen.

4 Druk op "INSTELLLEN" om de gewenste relatieve luchtvochtigheid te selecteren 40% 50% 60% 70% CO

De aanbevolen instelwaarde voor de vochtigheid is 50% . Wanner het toestel bijvoorbeeld detecteert dat de huidige omgevingsvochtigheid groter is dan of gelijk aan 55% RH za het toestel aanschakelen en za de ventilator aan hoge snugheid draaien, wanner het toestel detecteert dat de huidige omgevingsvochtigheid lager is dan of gelijk aan 49% RH za de compressor stoppen en de ventilator draaien aan lage snugheid, het indicatielampje van de voeding za branden.

5 SWING: Druk op deze toets om de swingfunctie aan/uit te schakelen.

Druk op "SWING" om de swingfunctie van de luchtuitlaatklep te activeren. Druk opnieuw om deze functie te stoppen.

SNELHEID

Druk op "SNELHEID" om de werkingsnelheid van de ventilator in te stellen op "Hoge snelheid" of "Lage snelheid".

TIMER (Aan of Uit)

De stekker van het toestel moet in een stopcontact zitten en het toestel要去 van voeding voorzien worden.

Druk, wanneer het apparaat UIT-geschakeld is op het bedieningspaneel (het display en alle LED's zullen UITijken), herhaaldelijk op de toets TIMER om het aantal uren (1H/2H/4H/8H) te selecteren die zullen voorbijgaan vooraleer het toestel worden AANgeschakeld.

Om het toestel UIT te schakelen:

Druk, wonneer het apparaat AAN-geschakeld is op het bedieningspaneel, herhaaldelijk op de toets TIMER om het aantal uren (1H/2H/4H/8H) te selecteren die zullen voor bijgaan vooraleer het toestel worden UIT-geschakeld.

INDICATIELICHTBALK

(1) Wanner de machine in werkig is zal het blauwe lampje branden.
(2) Wanner de watertank vol is zal het oranje lampje en het indicatielampje tank "Vol" branden

NACHTMODUS

Wanner het apparaat in werkig is en de Lichtknop tegelijkkertijd ingedrukt worden biept de buzzer een maal. Het digitale display, LED Licht en blauwe decoratie Licht zich uit maar het power Licht is aan. (Opmerking: het child lock Licht is aan als het apparaat in de child lock modus is.) Wanner er opnieuw op de Lichtknop gedrukt worden biept de buzzer een maal. Het digitale display werkt normala, desbetreffende modus of functie lichten werken normala.

WATERTANK VOL

Wanner de watertank vol is zal het toestel automatisch uitschakelen en een zoemer zal 10 maal hoorbaar+zijn. Het indicatielampje "aan" en "tank vol" zal branden. Het ontvochtigingsproces zal enkel opnieuw starten als de condensaattank leeg werd gemaakt en opnieuw geplaatst is. Zodra deze opnieuw correct geplaatst is zal de LED doven. Probeer het vlottermechanisme NIET aan te passen of te verwijderen; dit zou konnen leiden tot het overlopen van de tank.

GEHEUGENFUNCTIE

Wonneer de eenheid uitgeschakeld is en in stand-by staat za het toestel de LASTE instelling herinneren wonneer het terug aangeschakeld worden.

In geval van een stroomonderbreking za het toestel automatisch terug aanschakelen met de instellenen die geselecteerd werden voorafgaand aan de stroomonderbreking.

Wanner gebruikers de functies "kinderslot" en "timer" instellen za het toestel uitschakelen wanner deijd verstreten is maar de kinderslotfunctie za pasuitgeschakeld worden wanner het toestel opnieuw start.

AUTOMATISCH ONTDOOION

Wanner de machine werkkt bij lage omgevingsttemperaturen kan de verdamper aanvriezen. Om het koelsystem te beschermen is dit toestel uitgerust met een automatische ontdooifunctie.

FUNCTIE VOOR HET BESCHERMEN VAN DE COMPRESSOR

Dit toestel is uitgerust met een functie voor het beschermen van de compressor wat betekent dat de ventilator 3 Minutes za draaien Vooraleer de compressor ingeschakeld worden.

FUNCTIE VOOR HET DETECTEREN VAN EEN LEK VAN HET KOELMIDDEL

De functie voor het detecteren van een lek van het koelmiddel zal het toestel automatisch uitschakelen indien er een lek gedetecteerd worden. Het digitale display zal flickkeren en de toetsen zullen Niet reageren totdat de eenheid opnieuw opgestart worden.

Een afvoerslang met diameter van 15mm is inbegrepen. Plaats de afvoerslang in de uitlaat en voer de slang waar een geschikt afvoerpunt.

LUCHTFILTER

De ontvochtigers zich uitgerust met een 3-laags filter om de lustcht die in de ruimte circuleert te filteren.

Het 3-laags filterpakket besteht uit een gaasfilter en (een apart verpakt) Apollo en actief koolffilter. Deze filters要去en volgens de aanwijzingen worden geplaatst, voordat de ontvochtigers worden gebruikt.

1 Gaasfilter; voor het verwijderen van grotere stofdeeltjes.
2 Apollo-filter; om ongezonde deeltjes uit de lucht te verwijderen, zoals pollen, bacteriën, dierlijke huidschilfers en stof.
3 Actief koolfilter; om geuren te verwijderen.

FILTERS REINIGEN, INSPECTEREN OF VERVANGEN

FILTERS VERWIJDEREN:

• Verwijder het waterreservoir (zie hoofdstuk AFVOEROPTIES)

• Verwijder het gaasfilter door met 2 of 3 vingers stevig op de bovenkant ervan te drukken. Het gaasfilter zal buigen, zodat de twee bevestigingshaakjes aan de bovenkant van het filter uit de gaatjes+konnen worden getrokken. Het gaasfilter is nu los en kan eenvoudig worden verwijderd.

• Nu zijn het Apollo-filter en het actief koolfilter zichtaar. Verwijder beiden filters.

Het gaasfilter moet regelmatig schoongemaakt worden met een stofzuiger om blokkering van de luchtstroom te voorkomen. Dit filter hoeft nicht regelmatig te worden verrangen.

Nieuw filter

Vernieuwing van filter aanbevolen

Het actief koolfilter kan indien stoffig schoongemaakt worden met een stofzuiger maar dient gelijktijdig met het Apollo-filter verrangen te worden.

OPMERKINGEN

• Gebruik het apparaat nooit zonder gaasfilter!
• De unit gebruiken[zonder actief koolfilter en/of Apollo filter is Niet schadelijk voor de ontvochtiger. In dat geval worden ongezonde stofdelen Niet verwijderd.
• Vervangend filterpakket is verkrijgbaar bij uw dealer / www.qlima.com

FILTERS TERUGPLAATSEN:

• Plaats een新模式 Apollo filter en een新模式 actief koolfilter. Het actief koolfilter in het binnenste deel van het apparaat, het Apollo filter aan de buitenkant van het apparaat.
• Plaats de 2 haakjes aan de onderkant in de betreffende gaatjes, enplaats de bovenstwee haakjes in de bijbehorende gaatjes. Druk met 2 of 3 vingers Lichtjes bovenop het gaasfilter, zodate het iets doorbuigt.

Wanner het groene filterlampje blijft branden ondanks de reiniging, reset dan de onderhoudstijd van 168 gebruiksuren om aan te given dat het filter gereinigd is. Druk eenvoudigweg 5 seconden op de "timer"-toets terwijl het apparaat in werkig is. Het controleampje za 5 keer knipperen, waardoor de filter servicetijd worden gesreset. Het groenelichtGaatuit.

AFVOEROPTIES

OPTIE1HANDMATIGLEGEN

Opmerkingen:

• Verwijder de opvangbak Niet als het apparatusaat in bedrijf is of net gestopt is.
  Anders kan er water op de vloer druppen.
• Gebruik de slang Niet als u de opvangbak gebruikt om het water op te vangen. Als de slang is aangesloten, worden het water hierdoor afgevoerd inplaats van maar de opvangbak.

1 Houd de handgreep aan de onderkant van de wateremmer vast en trek deze uit het toestel in de richting van de pijl.
Maak de emmer leeg door de handgreep aan de onderkant van de emmer met een hand vast te nemen en de bovenkant van de emmer met de andere hand.
3 Plaats de opvangbak'erug in de ontvochtiger in de richting van de pijl.

OPTIE 2 AFVOERSLANG EN ZWAARTEKRACHT

1 Gebruik de meegeleverde slang.
2 Verwijder de opvangbak uit het apparaat volgens de instructies.
3 Rijg de afvoerslang door het mondstuk en zorg dat hij goed vastzit.
4 Plaats de opvangbaktering.Zorgdat de afvoerslang door het afvoergat van de opvangbakgaat enaarbenedengerichtis.Leid de slang door het afvoergat in de bode endekhetgaf meteen deksel.Letop:de afvoerslang magniet worden afgeknepen,anderskanhetwaternietwordenafgevoerd.

OPMERKING!

Als u de afvoerslang wilt verwijderen, zorg dan dat u een opvangbak bij de hand hebt om onder het mondstuk teplaatsen.

REINIGING EN ONDERHOUD

WAARSCHUWING:

• Schakel de ontvochtiger uit en trek de netvoeding uit het contact voordat u hem.gaat schoonmaken. Anders loopt u het risico een elektrische schok op te lopen.
• Was de ontvochtiger nicht met water, dit kan leiden tot elektrische schokken.
• Gebruik geen vluchtige vloeistoffen (zoals thinner of waterbenzine) om de ontvochtiger te reinigen.

Dit kan het uiterlijk van uw ontvochtiger beschaden.

1 Rooster en behuizing

Om de behuizing schoon te make:

Als er stof op de behuizing ligt, gebruik dan een zachte doek om de behuizing af te stoffen. als de behuizing erg vuil (vet) is, gebruikt u een mild awasmiddel om hem te reinigen.

Om het rooster schoon te make: Gebruik een stofwisser of borstel.

VERZORGING AAN HET EINDE VAN HET SEIZOEN

• Trek de stekker uit het stopcontact.
• Reinig het luchtfilter en de behuizing.
• Reinig stof en obstakels van de ontvochtiger.
  Leeg de opvangbak.

PROBLEM OPLOSSEN

• Controller het volgende alvorens technische ondersteuning te contacteren.

Probleem Oorzaak Oplossing
De eenheid werkt nicht. De voedingsspanning is nicht aangesloten.	Steek de stekker in een stopcontact.
Het toestel ontvochtigt nicht.	De watertank is vol. Verwijder het water UIT de tank.
	De watertank werk net op de juiste positie geplaatst.	Plaats de watertank op de juiste positie.
	Het luchtfilter is geblokkeerd. Reinig het luchtfilter.
	De temperatuur of de relatieve vochtigheidsgraad in de kamer waarin het toestel werkt is te laag.	Het is normalaal dat het toestel nicht ontvochtigt onder deze omstandigheden
De ontvochtiger werkt maar verminder de relatieve vochtigheidsgraad onvoldoende.	De ruimte is te groot. We raden het gebruik van een ontvochtiger met grotere capaciteit aan.
	Er zijn teveel bronnen van vocht.	We raden het gebruik van een ontvochtiger met grotere capaciteit aan.
	Er is te veel ventilatie. Verminder de ventilatie (zoals door het sluiten van ramen en deuren.)

GARANTIEVOORWAARDEN

U krijgt op uw ontvochtiger wee jaar garantie vanaf de aankoopdatum. Binnen deze periode worden materiaal- en fabricagefouten kosteloos verholpen.

Hierbij geldend devolgende regels:

• Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade, worden nicht gehonoreerd.
• Reparatie of verwangting van onderdelen binnen de garantietermijn leidt nicht tot verlenging van de garantie.
• De garantie geldt nicht wanner veränderingen zijn aangebracht, nicht-originele onderdelen zijn gemonteerd of reparatiesং verricht door derden.
• Onderdelen die aan normale slijtage onderhevig zijn vallen buiten de garantie.
• De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als waarop geen veranderingen zijn aangebracht.
• De garantie geldt nicht bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing zijn vermeld of door verwaarlozing.
• De verzendkosten en het risico van het opsturen van de ontvochtiger of onderdelen waarvan, komen algijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst.altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanner deze geen uitkomst biedt, breng de ontvochtiger dan ter reparatie maar uw dealer.

Werp elektrische apparatuur Niet weg bij het huisvuil; lever het in op de waar voor aangewezenplaats. Neem contact op met deplaatselijke autoriteiten voor informatatie waar apparatuur kan worden ingeleverd. Wanner elektrische apparaten worden weggegooid op de vuilstort of in de dump,+kunnen gevaarlijke stoffen in het grondwater en in de voedselketenterecht komen met alle gevolgen voor de gezondheid. Bij deervanging van oude apparaten door十几年e is de leverancier wettelijk verplichtzonder Kosten het oude apparaat voor vernietiging in te nemen. Batterijen Niet in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen hunnen uitsstoten. Indien u de afstandsbediening verwangt of ernietigt, de batterijen uitmelen en deze conform de geldende wetgeving-weggooien aan deze schadelijk+zijn voor het milieu.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen Zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R290 in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R290 Niet ontsnappen in de atmosefer: R290 is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 3 .

Model D620 D625
Opgenomen vermogen(nom / max)	kW 0.34 0.36
Netspanning V / Hz / Ph 220-240 / ~	50 / 1 220-240 / ~ 50 / 1
Stroomsterkte A 1.3 1.2
Huidige zekering voor PCB 2010 Serie(s), AC250V;T;5,0A;L
Huidige zekering voor 1 PCB 2010 Serie(s), AC250V;T;1,6A;L
Ontvochtigingscapaciteit (ont-vochtigbing bij 30°C, 80% RH)	L / 24h	20	25
Ontvochtigingscapaciteit (ont-vochtigbing bij 27°C, 60% RH)	L / 24h	12	15
Inhoud waterreservoir	L	4	4
Luchtstroom (nom.) *	m³/h	200	200
Voor ruimtes tot *	m³	100 - 130	140 - 165
Werkingstemperatuur	°C	5 - 35	5 - 35
Automatisch ontdooien		ja	ja
Hygrostaat		ja	ja
Compressor type		Roterende	Roterende
Koudemiddel type / hoeveelheid	r / gr	R290 / 68	R290 / 95
Druk inlaat /uitlaat (max.)	MPa	0.69 / 1.8 (2.7)	0.71 / 1.92 (2.7)
Afmetingen (b x d x h)	mm	346 × 253 × 590	346 × 253 × 590
Netto gewicht	kg	13.2	13.7
Bruto gewicht	kg	14.3	14.7
Geluidsdrukiveau *	dB(A)	<48dB/1M	<48dB/1M
Beschermingsklasse	IP	IPX4	IPX4
Zekeringen		250V, 10A	250V, 10A

• Te gebruiken als individie

De fabrikant is hetrecht voorbehouden veranderingen door te voeren zonder voorafgaand bericht.

1 LEIA O MANUAL DO UTILIZADOR PRIMEIRO.
2 EM CASO DE DUVIDAS, CONSULTE O SEU REVENDEDOR.
