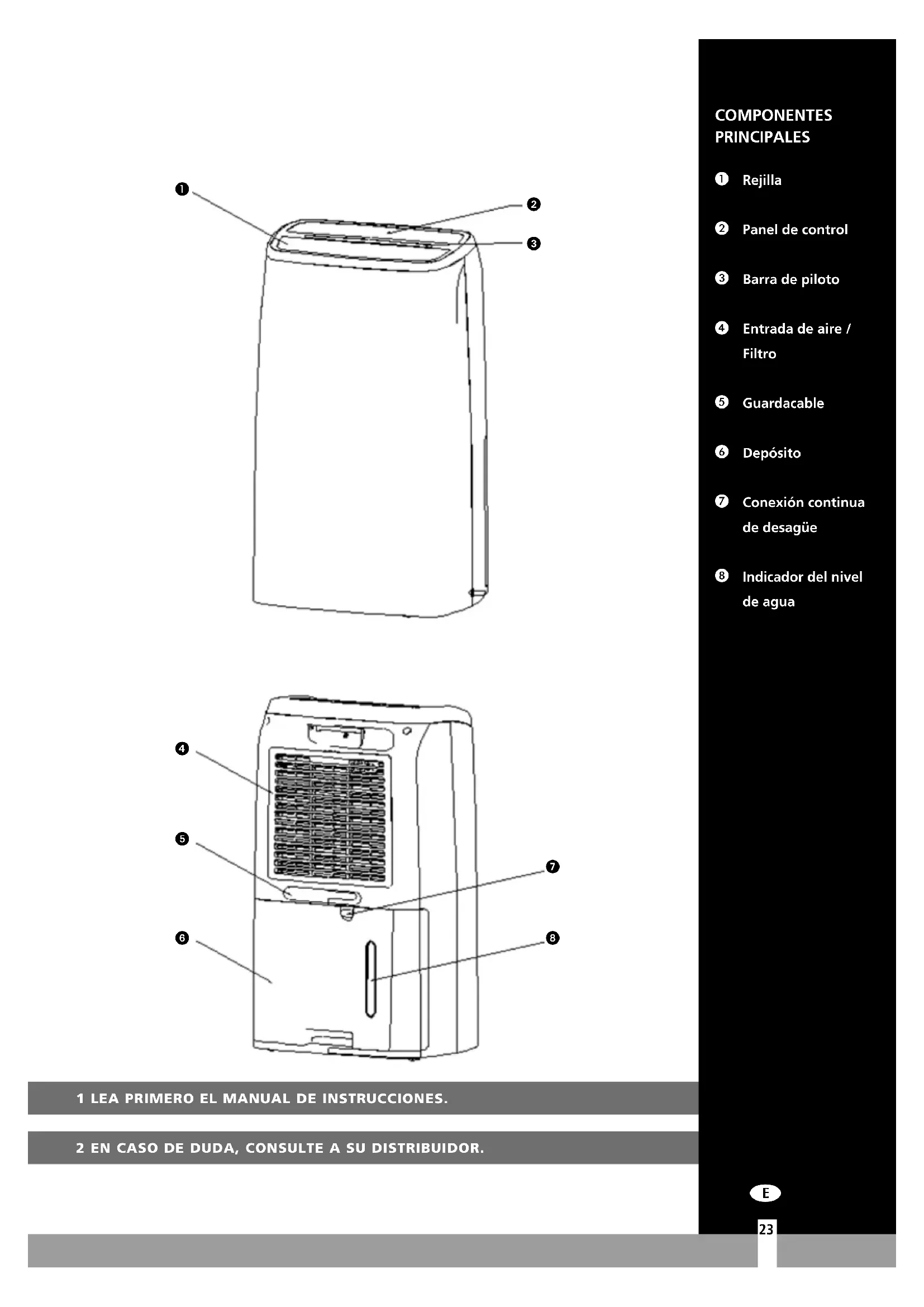

MANUAL DE USUARIO D620 QLIMA

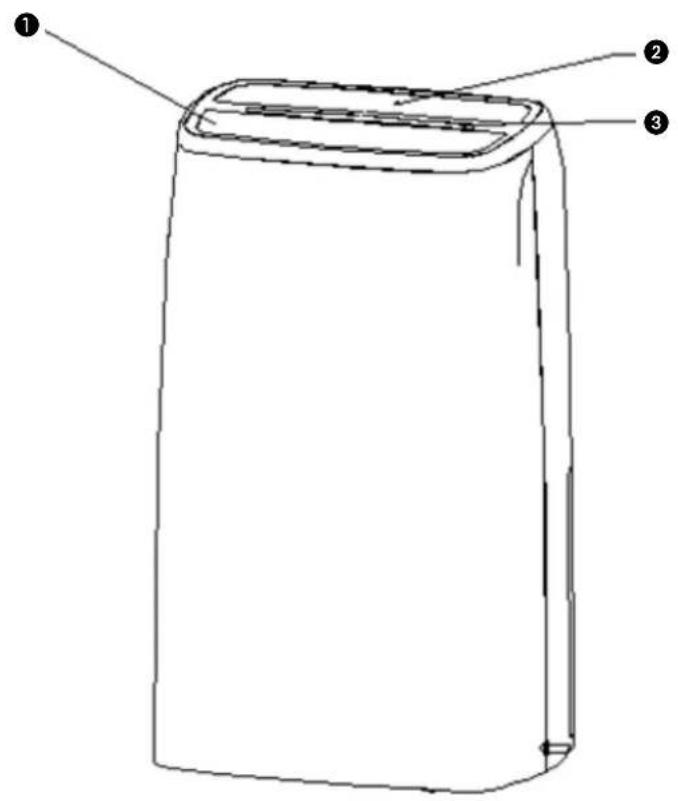

1 Rejilla
2 Panel de control
3 Barra de piloto

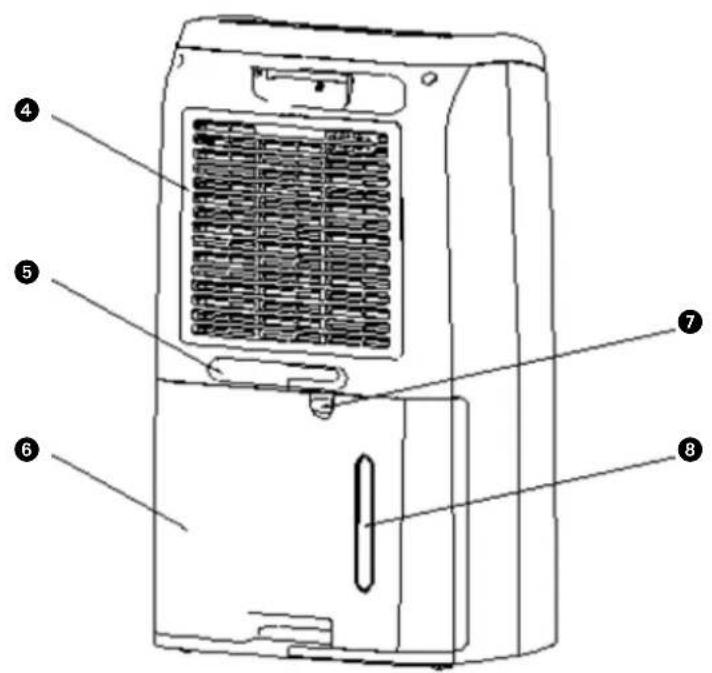

4 Entrada de aire / Filtro
5 Guardacable
6 Depósito
7 Conexión continua de desagüe
8 Indicador del nivel de agua
La instalación debe responder por completo a las disposiciones, requerimientos y normas locales en vigor. Este producto ha sido diseñado para su uso como deshumidificador en hogares y solo es apto para el uso en condiciones domésticas normales y en interiores (salas de estar, cocinas, baños y garajes). Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un deshumidificador con toma de tierra, voltaje 220-240 V / ~50 Hz. Este producto es apto solamente para uso doméstico.
GENERAL
- Para obtener un resultado óptimo, no coloque el aparato cerca de un radiador u otra fuente calorífica.
- Mantenga cerradas todas las ventanas para una mayor eficacia.
- La capacidad de deshumidificación depende de la temperatura y la humedad del aire en la habitación. Cuanto más baja sea la temperatura, menos humedad extraerá el aparato.
- Procure que el filtro del aire esté siempre limpio. De esta forma se evita el consumo innecesario de energía y queda garantizado un rendimiento óptimo.
- En el caso de que se apague el aparato, este no volverá a funcionar sino después de transcurridas 5 horas. De esta manera se prolonga la vida útil del compresor.
IMPORTANTE
El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectarlo. Cuando el aparato está conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.
Antes de conectar el aparato compruebe si:
- el voltaje corresponde a la placa de datos;
- el enchufe y el suministro de electricidad son los indicados para el aparato;
- la clavija del cable eléctrico es de la medida del enchufe;
- el aparato está colocado en posición vertical y sobre una superficie plana.
Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro de que todo está en orden.
- Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidad física, mental o sensorial reducida, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
- Este aparato ha sido fabricado según las normas de seguridad CE. A pesar de ello, y al igual que con todo aparato eléctrico, se debe usar con cautela.
- Nunca tapar la rejilla de la entrada de aire y/o de salida de aire.
- Previo al transporte del aparato, vacíe siempre el depósito de agua.
- Procure que el aparato no entre nunca en contacto con productos químicos.
- No sumerja nunca en agua el aparato.
- No inserte objetos en las aberturas del aparato.
- Desenchufe siempre el aparato antes de proceder a su limpieza o a la de cualquier componente.
- Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, debe ser instalado por un electricista cualificado.
- Se debe vigilar a los niños para asegurar que no jueguen con el aparato. Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio cualificado o por su distribuidor. Observe las instrucciones de mantenimiento.
- Desenchufe siempre el aparato cuando no se utilice.
- Como medida de precaución y si el cable de alimentación estuviera dañado, hay que sustituirlo en el fabricante, su servicio de atención al cliente o personas con una cualificación similar.
- Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.
- Los niños no deben usar el aparato como un juguete.
- Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.
Información específica sobre aparatos con gas refrigerante R290 / R32.
- Lea con atención todas las advertencias.
- Cuando descongele y limpie el aparato, no use herramientas distintas de las recomendadas por el fabricante.
- El aparato debe colocarse en un área sin fuentes constantes de ignición (por ejemplo: llamas vivas, aparatos de gas o eléctricos en funcionamiento).
- No perfore ni queme.
- Este aparato contiene Y g (compruebe la etiqueta de voltaje en la parte posterior de la unidad) de gas refrigerante R290 / R32.
- El R290 / R32 es un gas refrigerante que cumple con las directivas europeas sobre el medio ambiente. No perfore ninguna parte del circuito refrigerante. Debe ser consciente de que los refrigerantes no tienen olor.
- Si el aparato se instala, se usa o se guarda en un área no ventilada, la sala debe estar diseñada para evitar la acumulación de fugas de refrigerante que pueda dar lugar a un riesgo de incendio o explosión debido a la ignición del refrigerante causada por calefactores eléctricos, estufas u otras fuentes de ignición.
- El aparato debe guardarse de tal modo que se evite fallo mecánico.
- Las personas que usen o trabajen con el circuito refrigerante deben estar en posesión de una certificación adecuada emitida por un organismo acreditado que garantice la competencia en el manejo de refrigerantes según una evaluación específica reconocida por las asociaciones del sector.
- Las reparaciones deben realizarse basándose en las recomendaciones del fabricante.
El mantenimiento y la reparación que requieran la asistencia de otro personal calificado deben realizarse bajo la supervisión de una persona especializada en el uso de refrigerantes inflamables.
El aparato debe instalarse, operarse y almacenarse en una habitación que tenga un área de suelo superior a 4 m². El aparato debe almacenarse en un área bien ventilada donde el tamaño de la habitación corresponda al área de la habitación especificada para la operación.
INSTRUCCIONES PARA REPARAR APARATOS CON R290 / R32
1 INSTRUCCIONES GENERALES
Este manual de instalación está dirigido al uso por parte de personas con conocimientos adecuados de electricidad y electrónica, así como experiencia en refrigerantes y mecánica.
1.1 Comprobar el área
Antes de empezar a trabajar en sistemas con refrigerantes inflamables, se precisan comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para reparar el sistema de refrigeración, se deben observar las siguientes precauciones antes de trabajar en el sistema.
1.2 Procedimiento de trabajo
El trabajo debe realizarse con un procedimiento controlado para minimizar el riesgo de un gas o vapor inflamable cuando se trabaja.
1.3 Área general de trabajo
Todo el personal de mantenimiento y otros trabajadores del área local deben recibir instrucciones sobre la naturaleza del trabajo que se realiza. Debe evitarse el trabajo en espacios cerrados. El área en torno al espacio de trabajo debe seccionarse. Asegúrese de que las condiciones del área sean seguras mediante control del material inflamable.
1.4 Comprobar la presencia de refrigerante
El área debe comprobarse con un detector de refrigerante adecuado antes y durante el trabajo, para asegurar que el técnico esté al tanto de atmósferas potencialmente inflamables. Asegúrese de que se emplea equipo adecuado de detección de fugas para su uso con refrigerantes inflamables, p. ej., sin chispas, bien sellado o intrínsecamente seguro.
1.5 Presencia de extintores
Si se debe realizar algún trabajo con calor en el equipo de refrigeración o en cualquier parte asociada, debe disponerse de extintores adecuados a mano. Cuente con un extintor de polvo seco o de CO₂ cerca del área de trabajo.
1.6 Sin fuentes de ignición
Ninguna persona que realice un trabajo relacionado con un sistema de refrigeración que implique la exposición a cualquier conductor que contenga o haya contenido refrigerante inflamable debe usar una fuente de ignición de forma que pueda provocar riesgo de fuego o explosión. Todas las posibles fuentes de ignición, incluyendo cigarrillos encendidos, deben mantenerse lo suficientemente lejos del lugar de la instalación, reparación, retirada y eliminación, durante los cuales pueda liberarse refrigerante inflamable al área circundante. Antes de realizar el trabajo, debe garantizarse que el área en torno al equipo a inspeccionar no tiene riesgos inflamables o de ignición. Se deben colocar señales de "No fumar".
1.7 Área ventilada
Asegúrese de que el área es abierta o está ventilada de forma adecuada antes de acceder al sistema o realizar cualquier trabajo con fuego. Un cierto grado de ventilación debe continuar durante el tiempo en que se realice el trabajo. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y repelerlo preferiblemente a la atmósfera.
1.8 Comprobaciones del equipo de refrigeración
Si se cambian componentes eléctricos, deben ajustarse al objetivo y a las especificaciones correctas. Deben seguirse en todo momento las directrices de mantenimiento y reparación del fabricante. En caso de duda, consulte al departamento técnico del fabricante para obtener asistencia. Las siguientes comprobaciones corresponden a las instalaciones con refrigerantes inflamables:
- El tiempo de la energía se ajusta al tiempo de la hora cuando se instalan las partes que contienen refrigerante.
- La maquinaria y las vías de ventilación se deben operar de forma adecuada y no se deben obstruir.
- Si se usa un circuito refrigerante indirecto, deben comprobarse el circuito secundario por si hubiera refrigerante.
- El marcado del equipo debe seguir siendo visible y legible. Las señales y etiquetas ilegibles deben corregirse.
- Los conductos o componentes de refrigeración se instalan en una posición en la que sea improbable que se expongan a cualquier sustancia que pueda corroer los componentes que contienen el refrigerante, a menos que esos componentes estén hechos de materiales que resistan inherentemente esta corrosión o que estén debidamente protegidos contra esta corrosión.
1.9 Comprobaciones de dispositivos eléctricos
La reparación y el mantenimiento de los componentes eléctricos debe incluir una comprobación inicial de seguridad así como unos procedimientos de inspección de componentes. Si existe un defecto que pueda comprometer la seguridad, no debe conectarse el circuito al suministro eléctrico hasta que se haya tratado satisfactoriamente. Si este defecto no puede corregirse inmediatamente, pero es necesario continuar con la operación, se debe emplear una solución adecuada. Esto debe comunicarse al propietario del equipo de forma que todas las partes sean informadas. Las comprobaciones iniciales de seguridad incluyen:
- que los condensadores estén descargados: esto debe realizarse de forma segura para evitar la posibilidad de chispas;
- que no haya componentes ni cableado eléctrico expuestos durante la carga, recuperación o purga del sistema;
- que haya continuidad en la toma de tierra.
2 REPARACIONES DE COMPONENTES SELLADOS
2.1 Durante las reparaciones de componentes sellados, todos los suministros eléctricos deben desconectarse del equipo en el que se trabaja antes de retirar cualquier carcasa sellada, etc. Si es absolutamente necesario tener suministro eléctrico en el equipo durante el servicio, se debe ubicar permanentemente una detección de fugas en el punto más crítico para avisar en caso de una situación potencialmente peligrosa.
2.2 Se debe prestar especial atención a lo siguiente para garantizar que al trabajar en componentes eléctricos, la carcasa no se altere de tal forma que se vea afectado el nivel de protección. Esto puede incluir daño a los cables, un número excesivo de conexiones, terminales sin las especificaciones originales, daño en los sellos, ajustes incorrectos de los sellos, etc.
Asegúrese de que el aparato se ha montado de forma segura.
Asegúrese de que los sellos o los materiales de sellado no se hayan degradado de forma que no sirvan al objetivo de prevención del acceso de atmósferas inflamables. Las partes de sustitución deben adaptarse a las especificaciones del fabricante.
NOTA: El uso de sellante de silicona puede inhibir la efectividad de algunos equipos de detección de fugas. Los componentes intrínsecamente seguros no deben aislarse antes de trabajar con ellos.
3 REPARACIÓN DE COMPONENTES INTRÍNSECAMENTE SEGUROS
No aplique ninguna carga inductiva permanente o capacitiva al circuito sin asegurarse de que no supera el voltaje permitido y la corriente permitida para el equipo en uso.
Los componentes intrínsecamente seguros son los únicos que pueden trabajar mientras se dé la presencia de una atmósfera inflamable. La prueba del aparato debe realizarse con el voltaje correcto.
Sustituya los componentes únicamente con las partes asignadas por el fabricante. Otras partes pueden dar lugar a la ignición del refrigerante a la atmósfera debido a una fuga.
4 CABLEADO
Compruebe que el cableado no esté sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afilados u otros efectos ambientales adversos. La comprobación también debe tener en cuenta los efectos del tiempo o la vibración continua de fuentes como compresores o ventiladores.
5 DETECCIÓN DE REFRIGERANTES INFLAMABLES
Bajo ninguna circunstancia se deben emplear fuentes potenciales de ignición para buscar o detectar fugas de refrigerante. No se debe emplear una antorcha de haluro (o cualquier otro detector que use llama viva).
6 MÉTODOS DE DETECCIÓN DE FUGAS
Los siguientes métodos de detección de fugas se consideran aceptables para sistemas que contienen refrigerante inflamable. Se deben usar detectores de fugas inflamables para detectar refrigerante inflamable, pero puede que la sensibilidad no sea adecuada, o precise una recalibración. (El equipo de detección debe calibrarse en un área sin refrigerante).
Asegúrese de que el detector no es una fuente potencial de ignición y es adecuada para el refrigerante usado. El equipo de detección de fugas debe fijarse en un porcentaje del LFL del refrigerante y debe calibrarse para el refrigerante empleado y se confirme el porcentaje de gas adecuado (25% máximo).
Los fluidos de detección de fugas son adecuados con la mayoría de refrigerantes, pero el uso de detergentes que contengan cloro debe evitarse ya que el cloro puede reaccionar con el refrigerante y corroer los conductos de cobre.
Si hay sospechas de una fuga, todas las llamas vivas deben quitarse/apagarse.
Si se halla una fuga de refrigerante que requiera soldadura fuerte, deben recuperarse o aislarse todo el refrigerante del sistema (cerrando las válvulas) en una parte del sistema remota de la fuga. Debe purgarse el nitrógeno libre de oxígeno (OFN) a través del sistema tanto antes como durante el proceso de soldadura fuerte.
7 RETIRADA Y EVACUACIÓN
Cuando se acceda al circuito del refrigerante para realizar reparaciones -o para cualquier otro objetivo- deben usarse procedimientos convencionales. No obstante, es importante seguir las buenas prácticas ya que la inflamabilidad es una consideración. Deben respetarse los siguientes procedimientos: extraer el refrigerante; purgar el circuito con gas inerte, evacuar; purgar de nuevo con gas inerte; abrir el circuito mediante corte o soldadura fuerte.
La energía del refrigerante debe recuperarse en las bombonas de recuperación adecuadas. La planta debe descargarse con OFN para asegurar la unidad. Puede que este proceso deba repetirse varias veces. No debe usarse aire comprimido u oxígeno para esta tarea. La descarga debe conseguirse abriendo el vacío de la planta con OFN y siguiendo hasta rellenar hasta que se consiga la presión de trabajo, expulsarlo a la atmósfera y finalmente volver al vacío. Puede que este proceso deba repetirse hasta que no haya refrigerante en la planta.
Cuando se use la carga final de OFN, el sistema debe ventilarse con la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en los conductos. Asegúrese de que la salida de la bomba de vacío no está cerca de ninguna fuente de ignición y que hay ventilación disponible.
8 PROCEDIMIENTOS DE CARGA
Además de los procedimientos convencionales de carga, deben seguirse los siguientes procedimientos. Asegúrese de que la contaminación de distintos refrigerantes no se produce cuando use el equipo de carga. Las mangueras y las líneas deben ser lo más cortas posibles para minimizar la cantidad de refrigerante que contienen. Las bombonas deben mantenerse en posición vertical. Asegúrese de que el sistema de refrigeración está conectado antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga está completa (si no está preparado). Debe prestarse especial atención para no rellenar en exceso el sistema de refrigeración. Antes de recargar el sistema, se debe probar la presión con OFN. Debe comprobarse si hay fugas en el sistema tras la finalización de la carga pero antes de la puesta en servicio. Se debe realizar una prueba de fugas antes de dejarlo en su ubicación.
9 DESACTIVACIÓN
Antes de llevar a cabo este procedimiento, es esencial que el técnico esté totalmente familiarizado con el equipo y sus características. Es una buena práctica recomendada que todos los refrigerantes se recuperen de forma segura. Antes de realizar la tarea, se deben tomar muestras de aceite y refrigerante en caso de que se requiera un análisis antes de reutilizar el refrigerante recuperado. Es esencial que la corriente eléctrica esté disponible antes de comenzar la tarea. a) Familiarícese con el equipo y su uso. b) Aísle el sistema eléctricamente. c) Antes de intentar el procedimiento, asegúrese de que: hay disponible equipo de manejo mecánico, si se requiere, para el manejo de bombonas de refrigerante. d) Todo el equipo de protección personal está disponible y debe usarse correctamente; el proceso de recuperación debe supervisarlo una persona competente en todo momento. e) El equipo de recuperación y las bombonas se adecuan a los estándares adecuados. f) Evacúe el sistema de refrigerante si es posible. g) Si el vacío no es posible, use un colector para que se pueda retirar el refrigerante desde varias partes del sistema. h) Asegúrese de que el sistema se ubica en las escalas antes de realizar la recuperación. i) Encienda la máquina de recuperación y úsela según las instrucciones del fabricante. j) No rellene demasiado las bombonas. (No más del 80% del volumen de carga líquida). k) No supere la presión máxima de trabajo de la bombona, incluso temporalmente. l) Cuando se hayan rellenado las bombonas correctamente y el proceso se haya terminado, asegúrese de que las bombonas y el equipo se retiran de las instalaciones a la mayor brevedad y que todas las válvulas de aislamiento del equipo están cerradas. m) No debe cargarse el refrigerante recuperado en otra planta de refrigeración a menos que haya sido limpiado y comprobado.
10 ETIQUETADO
El equipo debe etiquetarse indicando que ha sido desactivado y vaciado de refrigerante. La etiqueta debe llevar la fecha y firma. Asegúrese de que hay etiquetas en el equipo indicando que este contiene refrigerante inflamable.
11 RECUPERACIÓN
Cuando se retire el refrigerante de un sistema, ya sea para puesta en servicio o desactivación, es una buena práctica recomendada que todo el refrigerante se saque de forma segura. Cuando se transfiera el refrigerante a las bombonas, asegúrese de que se usen bombonas adecuadas para la recuperación del refrigerante. Asegúrese de que hay disponible un número de bombonas adecuado para albergar todo el sistema. Todas las bombonas que se empleen están diseñadas para el refrigerante recuperado y están etiquetadas para este refrigerante (p. ej., bombonas especiales para la recuperación de refrigerante). Las bombonas deben completarse con la válvula de liberación de presión y válvulas de apagado en buen estado. Las bombonas de recuperación vacías se recuperan y, si es posible, se enfrían antes de la recuperación.
El equipo de recuperación debe estar en buenas condiciones, con una serie de instrucciones sobre el equipo, y debe ser adecuado para la recuperación de los refrigerantes inflamables. Además, debe haber disponible un juego de escalas calibradas de peso y en buenas condiciones. Las mangueras deben completarse con acoples de desconexión sin fugas y en buenas condiciones. Antes de usar una máquina de recuperación, compruebe que está en buenas condiciones, se ha conservado bien y que cualquier componente eléctrico asociado está sellado para prevenir la ignición en caso de liberación de refrigerante. Consulte al fabricante en caso de duda.
El refrigerante recuperado debe devolverse al proveedor del refrigerante en la bombona de recuperación adecuada, y debe prepararse la Nota de Transferencia de Residuos adecuada. No mezcle refrigerantes de unidades de recuperación y especialmente aquellos en bombonas.
Si se deben retirar aceite de un compresor o compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para garantizar que el refrigerante inflamable no permanece con el lubricante. El proceso de evacuación debe llevarse a cabo antes de devolver el compresor a los proveedores. Sólo se emplea el curado eléctrico al compresor para acelerar este proceso. Cuando se drene el aceite desde un sistema, debe realizarse de forma segura.
¡ATENCIÓN!
- Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.
¡ATENCIÓN!
- El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.

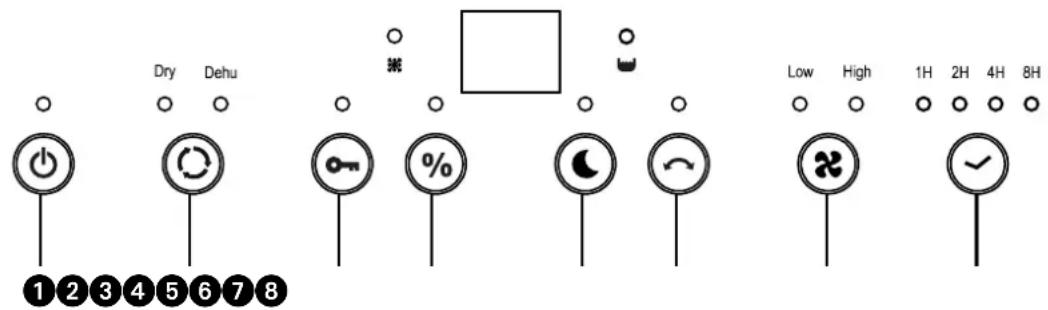

PANEL DE CONTROL
- Temperatura ambiente mínima requerida para la operación: 5°C / 40% humedad relativa.
- Temperatura ambiente máxima permitida para la operación: 35°C / 90% humedad relativa.
¡NOTA!
- El recipiente para el agua debe estar correctamente instalado a fin de que el deshumidificador pueda funcionar.
- No retire el recipiente para el agua mientras el aparato esté en funcionamiento.
- Si desea usar una manguera para el desagüe del agua, debe insertar la manguera tal como se describe en la sección "opciones de desagüe".
- Cada vez que se presiona un botón de función en el panel de control se emitirá un sonido de pitido.
- Al encender la unidad, el indicador de funcionamiento muestra ON. El indicador de funcionamiento se muestra OFF en el modo de espera.
FUNCIONES BÁSICAS DE LOS BOTONES
Encendido / Apagado: Pulse el interruptor de encendido/apagado. Modo: Pulse el botón para cambiar del secado automático (Dry) a la deshumidificación (Dehu). Cierre: Pulsar para controlar las teclas. Fijar: Para fijar el uso continuo (CO) o el nivel de humedad deseado. Pulse el botón "MODO NOCHE" para apagar el piloto. (Excepto la luz de bloqueo infantil). Giro: Pulsar para controlar la persiana. Velocidad: Pulsar para fijar la velocidad del ventilador. Temporizador: Encender/apagar el temporizador.
FUNCIONAMIENTO
1. Cuando la unidad está enchufada a la corriente, se oirán dos pitidos. La pantalla se quedará en blanco hasta que se pulse el botón Encendido/apagado.
(1) En el modo Dry, aparece el símbolo Dry junto con CO (continuo) en la pantalla. La velocidad del ventilador aumenta hasta la mayor velocidad (sólo disponible en el modo Secado). Mantener esta velocidad es la clave para secar cosas más rápidamente. Recomendamos también activar el modo de giro de persiana para poder mover el aire detrás del elemento a secar. (2) Cuando se selecciona el modo "Dehu", puede pulsar SET para seleccionar una humedad relativa objetivo (40%~50%~60%~70%~CO). También está la opción CO que significa continuo y que significa que la máquina no se parará a una humedad relativa en concreto, pero seguirá secando independientemente de la humedad relativa de la habitación.
3. BLOQUEO INFANTIL
Pulse el botón "LOCK" 3 segundos para activar la función de bloqueo. Todas las teclas de función quedan bloqueadas. Pulse el botón "LOCK" otra vez para desactivar esta función.
4. Pulse "SET" para fijar la humedad deseada: 40% ~ 50% ~ 60% ~ 70% ~ CO.
La humedad recomendada es del 50%. Por ejemplo, cuando el aparato detecta que la humedad actual del entorno es superior o igual al 55% HR, el aparato arranca y el ventilador funciona a alta velocidad; cuando el aparato detecta que la humedad actual del entorno es inferior o igual al 49% HR, el compresor se detiene y el ventilador funciona a baja velocidad, el piloto de corriente se encenderá.
5. GIRO: Pulse el botón para encender/apagar la función de giro.
Pulse "SWING" para activar la función swing de la rejilla. Pulsarlo otra vez para apagar.
6. VELOCIDAD
Pulse "SPEED" para elegir que el ventilador funcione a "Alta velocidad" o a "Baja velocidad".
7 TEMPORIZADOR (encendido / apagado)
Este aparato debe conectarse al enchufe de la corriente para suministrar corriente al aparato.
Con el aparato APAGADO en el panel de control (la pantalla y todos los LEDs estarán apagados), pulse el botón TIMER varias veces para seleccionar el número de horas (1H/2H/4H/8H) que pasarán antes de que el aparato se ENCIENDA.
Para APAGAR el aparato:
Con el aparato ENCENDIDO en el panel de control, pulse el botón TIMER varias veces para seleccionar el número de horas (1H/2H/4H/8H) que pasarán antes de que el aparato se APAGUE.
8 BARRA DE PILOTO
(1) Cuando la máquina está en funcionamiento, el piloto azul está encendido. (2) Cuando el depósito de agua está lleno, el piloto naranja está encendido y el piloto de depósito "Lleno" se encenderá.
9 MODO NOCHE
Cuando la máquina está en funcionamiento, presionando simultáneamente el botón con luz, sonará una vez el indicador acústico, el display digital, la luz LED y la luz de decoración azul estarán apagadas (nota: si la luz que indica bloqueo infantil está encendida, esta función seguirá funcionando). Cuando se presione el botón con luz de nuevo, el indicador acústico sonará una vez, el display digital funcionará de forma habitual y los indicadores de modo o función también.
DEPÓSITO DE AGUA LLENO
Cuando el depósito está lleno, el aparato se apagará automáticamente y una alarma avisará 10 veces. El piloto de corriente y depósito lleno se iluminarán. El proceso de deshumidificación solo se reinicia una vez que el depósito de condensado haya sido vaciado y reinstalado. Una vez que se haya reinstalado correctamente, el LED se apagará.
NO intente modificar o retirar el mecanismo flotante; podría hacer que el depósito se vertiera.
FUNCIÓN DE MEMORIZACIÓN
1 Si la unidad se apaga y está en stand-by, el aparato memorizará la última configuración cuando se encienda de nuevo. 2 En caso de fallo de corriente, la máquina se reinicia automáticamente con las configuraciones seleccionadas antes de la interrupción de la corriente. 3 Si el usuario fija la función de bloqueo infantil y temporizador, el aparato se apagará cuando se acumule el tiempo, pero el bloqueo infantil se apagará cuando la unidad se reinicie.
DESCONGELACIÓN AUTOMÁTICA
Cuando la máquina trabaje a bajas temperaturas, el evaporador se puede congelar. Para proteger el sistema de refrigeración, este aparato tiene una referencia automática de descongelación.
FUNCIÓN DE PROTECCIÓN DEL COMPRESOR
Este aparato está equipado con una función de protección del compresor para que el ventilador funcione durante 3 horas antes de que el compresor retroceda.
FUNCIÓN DE DETECCIÓN DE FUGA DE REFRIGERANTE
La función de fuga de refrigerante apagará el aparato automáticamente si se detecta cualquier fuga. La pantalla digital se encenderá y los botones no responderán hasta que la unidad se haya reiniciado.
DESAGÜE CONTINUO
Se incluye manguera de desagüe de 15 mm. Inserte la manguera de desagüe para drenar y lleve la manguera a una instalación de desagüe adecuada.

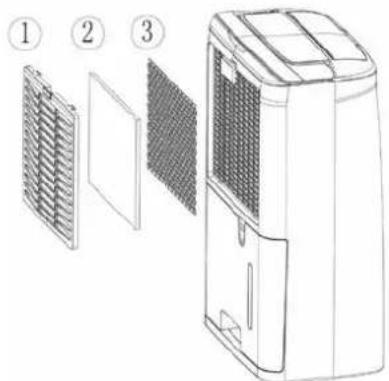

FILTRO DE AIRE
Los deshumidificadores están provistos de un paquete de filtros de 3 capas para limpiar el aire que circula en la habitación. El paquete de filtros de 3 capas consiste en un filtro tamiz y (embalado por separado) un filtro Apollo y un filtro de carbón activo. Estos filtros deben montarse conforme a las instrucciones antes de hacer funcionar el deshumidificador.
1 Filtro tamiz; para eliminar las partículas de polvo más grandes. 2 Filtro HAF de Apollo; para eliminar del aire las partículas perjudiciales para la salud, como polen, bacterias, escamas animales y polvo. 3 Filtro de carbón activo; para captar los malos olores.
PARA LIMPIAR, INSPECCIONAR O CAMBIAR LOS FILTROS:

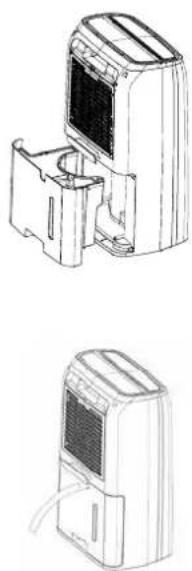

SACAR LOS FILTROS:
- Saque el depósito de agua (véase el capítulo OPCIONES DE DESAGÜE)
- Saque el filtro tamiz ejerciendo presión en la parte superior del filtro de pantalla con 2 o 3 dedos. El filtro tamiz se arqueará y los dos ganchos de sujeción en la parte superior del mismo podrán ser sacados de los orificios. El filtro tamiz ha sido desbloqueado y puede sacarse con facilidad.
- Saque los filtros Apollo y de carbón activo, los cuales son visibles ahora.
El filtro tampiz debe limpiarse periódicamente con una aspiradora para evitar que se bloquee el flujo del aire. No hace falta sustituirlo periódicamente.
El filtro de carbono activo puede limpiarse con un aspirador cuando tenga polvo, pero tiene que cambiarse al mismo tiempo que el filtro Apollo.
¡NOTA!
- No utilice nunca el aparato sin el filtro de malla.
- Utilizar el aparato sin el filtro de carbono activo y/o sin el filtro Apollo HAF no produce ningún tipo de daño al deshumidificador. En este caso, no se eliminarán las partículas nocivas.
- Los recambios de filtros se encuentran disponibles en su distribuidor / www.qlima.com
MONTAJE DE FILTROS NUEVOS:
- Monte el nuevo filtro Apollo y el nuevo filtro de carbón activo. El filtro de carbón activo en el extremo inferior de la máquina y el filtro Apollo en el extremo exterior del equipo.
- Coloque los 2 ganchos inferiores en los orificios correspondientes, y vuelva a colocar los dos ganchos superiores en los orificios correspondientes. El filtro tízará a arquearse un poco. Para ello, ejerza presión sobre la parte superior del filtro tíz con 2 o 3 dedos.
Si la luz verde del filtro permanece encendida después de la limpieza, restablezca el tiempo de servicio de 168 horas de uso que indica la limpieza del filtro. Simplemente presione el botón "timer" (temporizador) durante 5 segundos con la unidad en funcionamiento. La luz indicadora parpadeará 5 veces, restableciendo así el tiempo de limpieza del filtro. La luz verde se apagará.
OPCIONES DE DESAGÜE
OPCIÓN 1. VACIADO MANUAL
Notas:
- No retire el recipiente con el aparato en funcionamiento o justo antes de haberlo apagado. De lo contrario, algo de agua podrá gotear en el suelo.
- No utilice la manguera si está utilizando el recipiente para recoger el agua. Cuando la manguera está conectada, el agua se drenará a través de ella en vez de en el recipiente. 1. Sujete el extremo del asa del cubo de agua y extráigalo siguiendo la dirección de la flecha. 2. Vacíe el cubo sujetando con firmeza el asa en el fondo con una mano y sujete la parte superior del cubo con la otra. 3. Vuelva a colocar el recipiente en el deshumidificador siguiendo la dirección de la flecha.

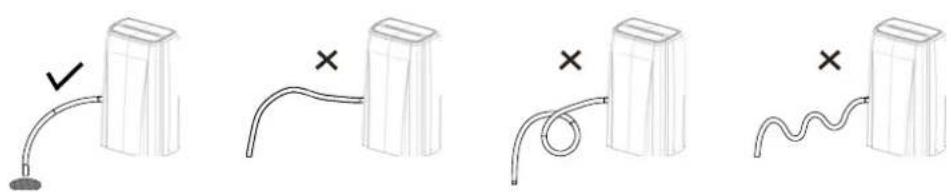

1. Utilice la manguera suministrada en el paquete. 2. Retire el recipiente del aparato siguiendo las instrucciones.
3. Conecte la manguera de desagüe a la boquilla y verifique que esté asegurada firmemente. 4. Vuelva a colocar el recipiente. Verifique que la manguera de desagüe pase a través del agujero de drenaje del recipiente y que esté dirigida hacia abajo. Lleve la manguera al sumidero del suelo y cubra el agujero con una tapa. Preste atención a fin de evitar que la manguera de desagüe quede presionada; en caso contrario, el agua no podrá drenar.
¡NOTA!
Al momento de retirar la manguera de desagüe, tenga a mano un recipiente para recoger el agua que pueda salir por la boquilla.
LIMPIEZA Y MANTENIMIENTO
ADVERTENCIA:
- Antes de proceder a la limpieza, apague el deshumidificador y desconéctelo de la toma de corriente. En caso contrario, se podrían producir descargas eléctricas.
- No lave el deshumidificador con agua, ya que podrían producirse descargas eléctricas.
- No utilice líquidos volátiles (tales como thinner o gasolina) para limpiar el deshumidificador.
De lo contrario, podría dañarse el aspecto del aparato.
1. Rejilla y carcasa
Limpieza de la carcasa:
Si se observa polvo sobre la superficie de la carcasa, utilice un paño suave para quitarlo; si la carcasa está muy sucia (grasosa), utilice un detergente suave para su limpieza.
Limpieza de la rejilla: Utilice una aspiradora o un cepillo.
CUIDADOS TRAS UNA TEMPORADA DE UTILIZACIÓN
- Desconectar el suministro eléctrico.
- Limpiar el filtro y la carcasa.
- Limpiar el polvo y cualquier obstrucción del deshumidificador. Vaciar el recipiente para el agua.
SOLUCIÓN DE PROBLEMAS
- Compruebe lo siguiente antes de contactar con el servicio técnico.
| Problema Causa Solutución | |
| Launidad no funciona. La | electricidad no está conectada. | Enchufe el cable en la toma de corriente. |
| Launidad no deshumidificata. | El contentedor de agua está lleno. | Retire el agua del contentedor. |
| El contentedor de agua no se ha reemplazado correctamente. | Coloque el contentedor de agua en la posición correcta. |
| El filtro de aire está obstruido. Limpie el filtró de aire. | |
| La temperature o la humedad relativa en la habitación donde está el aparato esblemado baja. | Es normal que launidad no deshumidifique en estas conditiones |
| El deshumidificador funciona, pero reduce la humedad relativa de forma insufiente. | La habitación esblemado grande. | Recomendamos usar el deshumidificador con una mayor capacité. |
| Haydemasiadas fuentes de humedad. | Recomendamos usar el deshumidificador con una mayor capacité. |
| Haydemasiada ventilación. Reduzca la ventilación (por ej. ciderre ventanas y puertas). |
GARANTÍA
El aparato tiene una garantía de dos años a partir de la fecha de adquisición. Durante este periodo todos los defectos de material y de fabricación serán subsanados gratuitamente.
A estos efectos, rigen las siguientes condiciones:
- Se excluye toda reclamación de indemnización, incluso por daños indirectos.
- La reparación o el reemplazo de componentes no supone una ampliación del periodo de garantía.
- La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o terceros hayan efectuado reparaciones en el deshumidificador.
- Componentes sujetos a desgaste normal quedan excluidos de la garantía.
- La garantía se aplica únicamente si se presenta la factura de compra, con fecha y sin modificación alguna.
- La garantía no cubre los daños causados por una utilización contraria a la descrita en este manual de instrucciones o por un uso negligente.
- Los gastos de envío y los riesgos del envío del deshumidificador o piezas de este, correrán en todos los casos a cargo del comprador.
A fin de evitar costes innecesarios, le recomendamos que lea con atención las instrucciones de uso. Si el manual no ofrece una solución, lleve el deshumidificador a su distribuidor para su ulterior reparación.
No deseche ningún dispositivo electrónico en los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administración correspondiente para obtener información acerca de las instalaciones de recogida disponibles. Si algún dispositivo electrónico se desecha
en un vertedero o basurero no adecuado, alguna sustancia peligrosa podría filtrarse en la tierra y aparecer posteriormente en la cadena de alimentación, pudiendo dañar su estado de salud. Al sustituir un electrodoméstico o dispositivo electrónico por un modelo nuevo, el establecimiento minorista está obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin ningún coste para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente ya que son dañinas para el medio ambiente.
Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los problemas de mantenimiento y de desmontaje quedan reservados a personal con formación al respecto.
Este equipo contiene el refrigerante R290 en la cantidad indicada en la tabla arriba expuesta. No emitir R290 a la atmósfera. R290 es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 3.
ESPECIFICACIONES TÉCNICAS
| Modelo D620 D625 | | |
| Consumo de energia (nom / max) kW 0.34 0.36 | | |
| Voltaje V / Hz / Ph 220-240 / ~ 50 / 1 | 220-240 / ~ 50 / 1 | | |
| Intesidad de corriente A 1.3 1.2 | | | |
| Fusible actual para PCB 2010 Serie(s), AC250V;T;5,0A;L |
| Fusible actual para 1 PCB 2010 Serie(s), AC250V;T;1,6A;L |
| Deshumidificación (Valor de des-humidificación en litres por 24 horas con una humedad relativa del 80% y una temperatura 30 °C) | L / 24h | 20 | 25 |
| Deshumidificación (Valor de des-humidificación en litres por 24 horas con una humedad relativa del 60% y una temperatura 27 °C) | L / 24h | 12 | 15 |
| Capacidad depósito | L | 4 | 4 |
| Flujo de aire (nom.) * | m3/h | 200 | 200 |
| Superficie del recinto * | m3 | 100 - 130 | 140 - 165 |
| Rango de funcionaimiento | °C | 5 - 35 | 5 - 35 |
| Descongelación | | Si | Si |
| Higrostáto | | Si | Si |
| Tipo de compresor | | oscilar | oscilar |
| Liquido refrigerante type / peso | r / gr | R290 / 68 | R290 / 95 |
| Presion aspiración / descarga (max.) | MPa | 0.69 / 1.8 (2.7) | 0.71 / 1.92 (2.7) |
| Dimensiones (a x a x p) | mm | 346 × 253 × 590 | 346 × 253 × 590 |
| Neto peso unidad | kg | 13.2 | 13.7 |
| Bruto peso unidad | kg | 14.3 | 14.7 |
| Nivel de presión sonora * | dB(A) | <48dB/1M | <48dB/1M |
| Clase de protección unidad | IP | IPX4 | IPX4 |
| Potencia del fusible | | 250V, 10A | 250V, 10A |
El fabricante se reserva el derecho de introducir modificaciones sin previo aviso.
COMPONENTES IMPORTANTES
1.3 Área de trabajo general
2 REPARACIONES DE COMPONENTES VEDADOS
DEPÓSITO DE AGUA LLENO
1 Filtro de red: para eliminar partículas de polvo más grandes. 2 Filtro Apollo: para eliminar partículas nocivas del aire como polen, bacterias, pelo de animales y polvo. 3 Filtro de carbón activado: para eliminar olores.
PARA LIMPIAR, INSPECCIONAR O CAMBIAR LOS FILTROS:
RETIRAR LOS FILTROS:
