GEBRUIKSAANWIJZING Grand Elite 3 Connect Luvion

1.1 Stroomvoorziening - Gebruik van netstroom

• Deze gebruikshandleiding

6. Adapter aansluiting

7. Pair knop (verbinden met router en monitor)

9. Temperatuur sensor

11. Terugspreek knop

13. Adapter aansluiting11

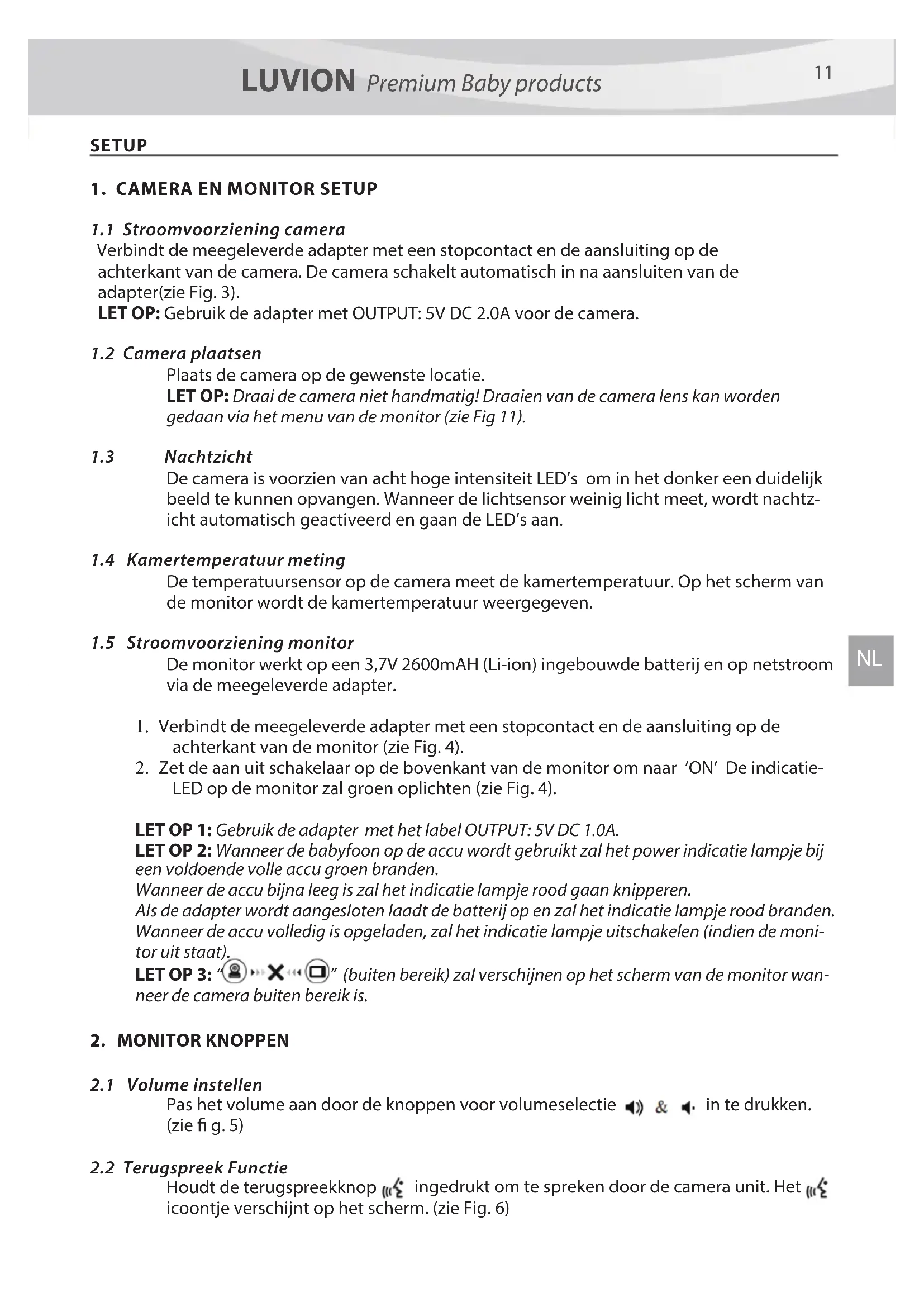

LUVION Premium Baby products HANDLEIDING SETUP1. CAMERA EN MONITOR SETUP1.1 Stroomvoorziening camera Verbindt de meegeleverde adapter met een stopcontact en de aansluiting op de achterkant van de camera. De camera schakelt automatisch in na aansluiten van de adapter(zie Fig. 3). LET OP: Gebruik de adapter met OUTPUT: 5V DC 2.0A voor de camera.1.2 Camera plaatsenPlaats de camera op de gewenste locatie. LET OP: Draai de camera niet handmatig! Draaien van de camera lens kan worden gedaan via het menu van de monitor (zie Fig 11).1.3 NachtzichtDe camera is voorzien van acht hoge intensiteit LED’s om in het donker een duidelijk beeld te kunnen opvangen. Wanneer de lichtsensor weinig licht meet, wordt nachtz-icht automatisch geactiveerd en gaan de LED’s aan.1.4 Kamertemperatuur metingDe temperatuursensor op de camera meet de kamertemperatuur. Op het scherm van de monitor wordt de kamertemperatuur weergegeven.1.5 Stroomvoorziening monitorDe monitor werkt op een 3,7V 2600mAH (Li-ion) ingebouwde batterij en op netstroom via de meegeleverde adapter.1. Verbindt de meegeleverde adapter met een stopcontact en de aansluiting op de achterkant van de monitor (zie Fig. 4).2. Zet de aan uit schakelaar op de bovenkant van de monitor om naar ‘ON’ De indicatie-LED op de monitor zal groen oplichten (zie Fig. 4).LET OP 1: Gebruik de adapter met het label OUTPUT: 5V DC 1.0A. LET OP 2: Wanneer de babyfoon op de accu wordt gebruikt zal het power indicatie lampje bij een voldoende volle accu groen branden.Wanneer de accu bijna leeg is zal het indicatie lampje rood gaan knipperen. Als de adapter wordt aangesloten laadt de batterij op en zal het indicatie lampje rood branden.Wanneer de accu volledig is opgeladen, zal het indicatie lampje uitschakelen (indien de moni-tor uit staat).LET OP 3: “” (buiten bereik) zal verschijnen op het scherm van de monitor wan-neer de camera buiten bereik is.2. MONITOR KNOPPEN2.1 Volume instellenPas het volume aan door de knoppen voor volumeselectie in te drukken. (zie g. 5)2.2 Terugspreek FunctieHoudt de terugspreekknop ingedrukt om te spreken door de camera unit. Het icoontje verschijnt op het scherm. (zie Fig. 6) NL12

3. TOUCH SCREEN MENU OPTIES

1. Druk op het scherm van de monitor, om het menu te laten verschijnen op het beeld-

scherm. (zie Fig. 7)

2. Druk op de aan te passen menu optie om deze te selecteren.

LET OP: Touch screen keuzes dienen binnen 5 seconden te worden geselecteerd. Na 5 seconden keert het scherm automatisch terug naar live view.

3.1 Alleen geluid modus

Druk op het icoon om alleen geluid modus in te schakelen. De video beelden zullen dan na 10 seconden worden uitgeschakeld, het geluid blijft wel doorkomen. Door op het scherm te drukken kan het beeld steeds voor 15 seconden worden opgeroepen. (zie Fig. 8)

Druk op het Zoom icoontje in het scherm voor een beeld dat 2x is ingezoomd. Druk nogmaals om terug te keren naar normaal (uitgezoomd) beeld. (zie Fig. 9)

De camera kan 3 verschillende slaapliedjes afspelen.

1. Druk op het muziek icoon

op het scherm en kies vervolgens het gewenste nummer. De camera speelt vervolgens de muziek af (zie Fig. 10).

2. Om de muziek weer uit te schakelen kies je weer via het scherm het muziek icoon

en selecteer je de onderste optie (zie Fig. 10).

3.4 Camera Pan/Tilt bediening op de monitor

De camera kan op afstand via de monitor worden bediend. De kop van de camera heeft de mogelijkheid naar boven, onder, links en rechts te roteren. Druk op de omhoog of omlaag icoontjes om de camera respectievelijk naar boven en naar beneden te bewegen. Druk op de naar links of naar rechts icoontjes om de camera naar links of naar rechts te bewegen (zie Fig. 11). LET OP: De monitor zal geen geluid doorgeven terwijl de camera draait.

1. Druk op de menuknop op de monitor, om het menu te laten verschijnen op

het beeldscherm. (zie Fig. 12)

2. Het hoofdmenu bevat 3 submenu’s

4.1 VOX-functie (Activeren van monitor d.m.v. geluid)

in het menu van de monitor. Hier kan de VOX stand worden ingeschakeld ‘on’ of worden uitgeschakeld ‘off ’. Het scherm zal wanneer de vox aan staat na 10 seconden worden uitgeschakeld, maar de VOX-LED zal blijven branden (zie Fig. 13).

2. Wanneer het opgenomen geluid op de camera het ingestelde niveau bereikt (zie

Fig. 13), zal het scherm automatisch aangaan. Na 20 seconden gaat het scherm weer automatisch uit.

3. De gevoeligheid van de Vox is in 3 standen in te stellen hoog

, midden en laag , bij hogere gevoeligheid activeert het scherm bij zachtere geluiden.

4.2 Helderheid instellen

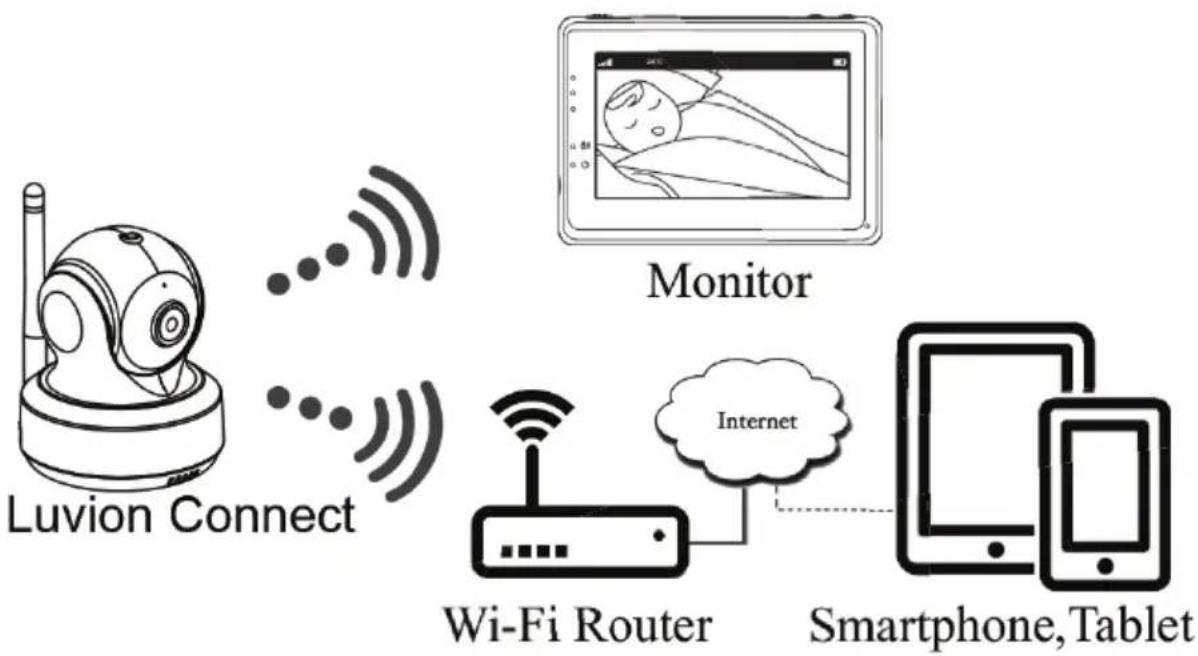

Pas de helderheid aan door in het menu op het helderheid icoon te drukken, voor aanpassen van helderheid kan de + (helderder) en de - (donkerder) worden gebruikt. (zie Fig. 14)13 LUVION Premium Baby products 4.3 Temperatuur instellingen1. In dit menu kan gekozen worden welke temperatuureenheid wordt weerge-geven; graden Celsius of graden Fahrenheit (zie Fig. 15).2. Er kan een temperatuuralarm worden ingeschakeld. Wanneer u kiest voor “Alert on” en de gemeten temperatuur komt buiten het ingestelde temperatuurbereik, dan geeft de monitor een alarmsignaal. Het temperatuurbereik voor het alarm wordt ingesteld door de boven- en ondergrens voor de temperatuur in te stellen onder “Celsius” of “Fahrenheit” (zie Fig. 15).5. BEELDSCHERMWEERGAVE De statusbalk bovenaan het scherm geeft de status en instellingen van de babyfoon weer (zie Fig. 16).1. Indicator signaal sterkte2. Indicator temperatuur alarm aan/uit3. Weergave kamertemperatuur 4. Indicator zoom in 5. Alleen geluid modus indicator6. Indicator muziek7. Geluid uit (mute) indicator8. Terugspreek functie9. Batterij status indicator / indicator voor opladen 6. TELEFOON/TABLET KOPPELING 6.1 Bekijk uw baby overal, waar en wanneer u maar wilt! NL14

6.2 Voor de installatie heb je de volgende onderdelen nodig.

6.3 Download en start de Luvion Connect app.

Android: Ga naar de Google Play Store, zoek naar ‘Luvion Connect’ en installeer. iOS: Ga naar de App Store en zoek naar ‘Luvion Connect’ en installeer. QR ANDROID QR iOS

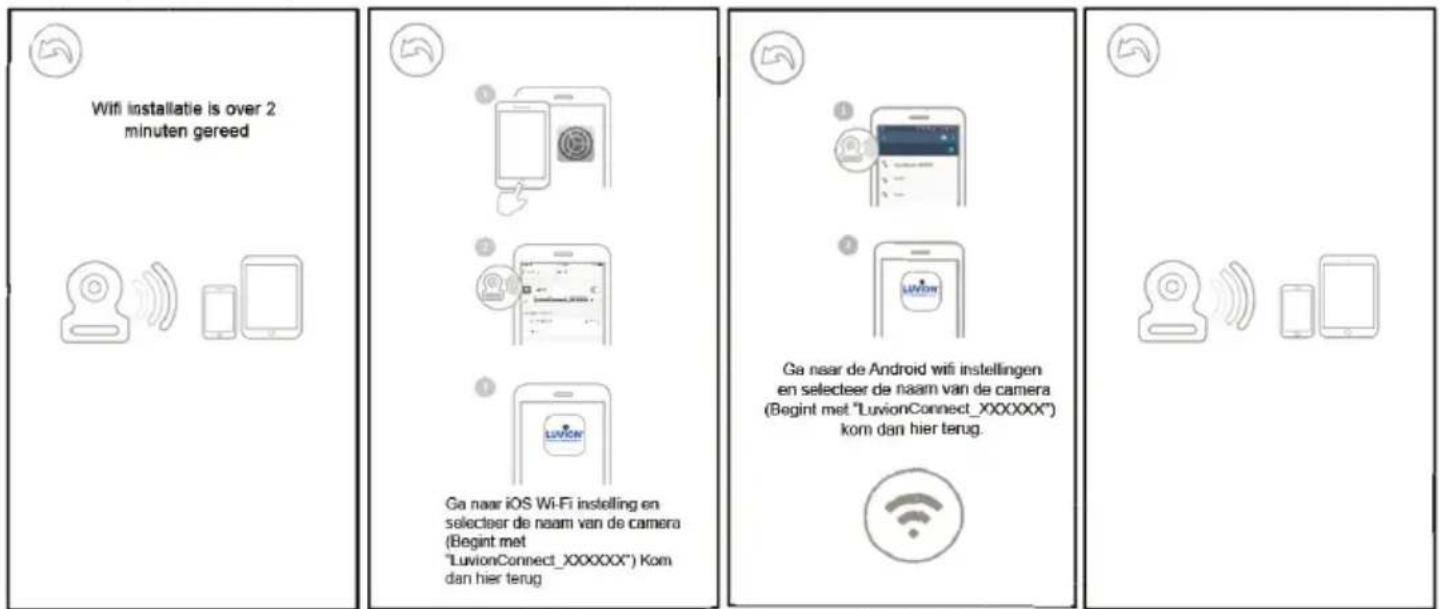

6.4 Verbind de camera draadloos aan de router.

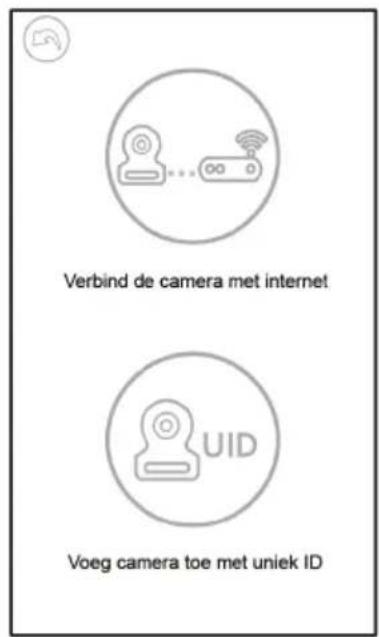

1. Druk in de app op het camera toevoegen

icoontje. Kies ‘verbind de camera met internet’ (Zie A1 op de volgende bladzijde)

2. Verbindt de meegeleverde adapter met een stopcontact en de aansluiting op de

achterkant van de camera.

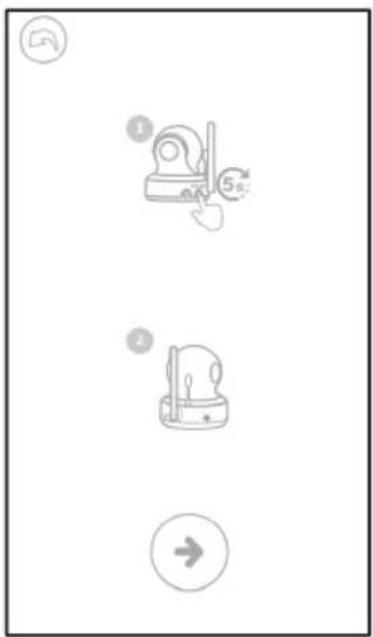

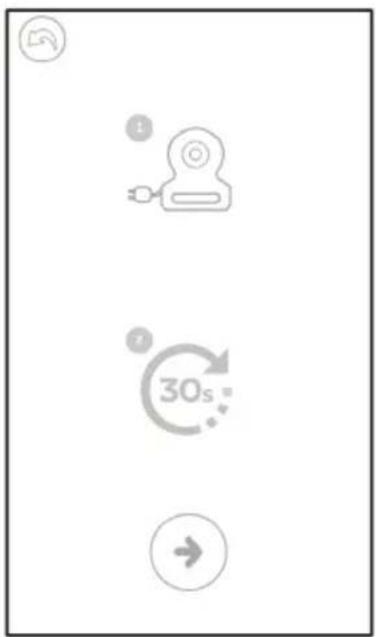

3. De camera schakelt automatisch in na aansluiten van de adapter, na 30 seconden is

om naar de volgende stap te gaan (Zie A2 op de volgende bladzijde). Druk de pair knop in en houdt deze vast tot het LED indicatie lampje op de cam era groen gaat knipperen (+- 5 seconden).

om naar de volgende stap te gaan (Zie A3 op de volgende bladzijde). LET OP 1: Wanneer de monitor aan staat zal deze tijdens het proces even ontkop pelen en opnieuw verbinden (binnen ongeveer 5 seconden). LET OP 2: Wanneer de camera eerder al is verbonden zal de nieuwe verbinding de oude registratie overschrijven.

6. a. Druk op de ‘home knop’ van de telefoon en ga naar ‘instellingen’

b. Ga naar ‘Wifi’ (indien deze staat uitgeschakeld schakel deze dan in).c. Kies in de netwerklijst de naam van de camera ‘LuvionConnect-XXXXXX’d. Keer zodra de camera verbonden is terug naar de LuvionConnect app.LET OP: In de Android app kan eventueel gebruik worden gemaakt van de wifi snel-toets in het scherm, kies de naam van de camera uit de wifi lijst en gebruik vervol-gens de back toets van de telefoon (rechts onderin) om terug te keren naar de app.(Zie ook A4)7. De app zoekt nu naar alle Wifi netwerken die binnen bereik zijn. Selecteer jouw eigen Wifi netwerk en voer het wachtwoord van het Wifi netwerk in. (Zie A5 op de volgende pagina).LET OP: Zorg ervoor dat je het juiste wachtwoord voor het Wifi netwerk opgeeft, anders wordt een netwerk fout gegeven en kan geen verbinding worden gemaakt.LET OP 2: Het kan enkele minuten duren totdat de camera is verbonden aan het Wifi netwerk.

a. Druk op de ‘home knop’ van de telefoon en ga naar ‘instellingen’ gens de back toets van de telefoon (rechts onderin) om terug te keren naar de app. gens de back toets van de telefoon (rechts onderin) om terug te keren naar de app. gens de back toets van de telefoon (rechts onderin) om terug te keren naar de app. (Zie ook A4) (Zie ook A4)

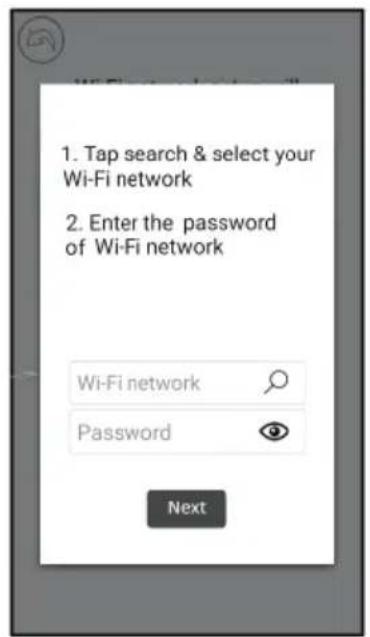

7. De app zoekt nu naar alle Wifi netwerken die binnen bereik zijn. Selecteer jouw

7. De app zoekt nu naar alle Wifi netwerken die binnen bereik zijn. Selecteer jouw

7. De app zoekt nu naar alle Wifi netwerken die binnen bereik zijn. Selecteer jouw

8. In de app zie je nu de nieuwe camera in de lijst staan, druk op de camera om de

live camera beelden te bekijken. (Zie A7) LET OP: Indien de monitor aan staat zal deze na het installatieproces gedurende 10 seconden de verbinding verliezen, deze komt automatisch weer terug.

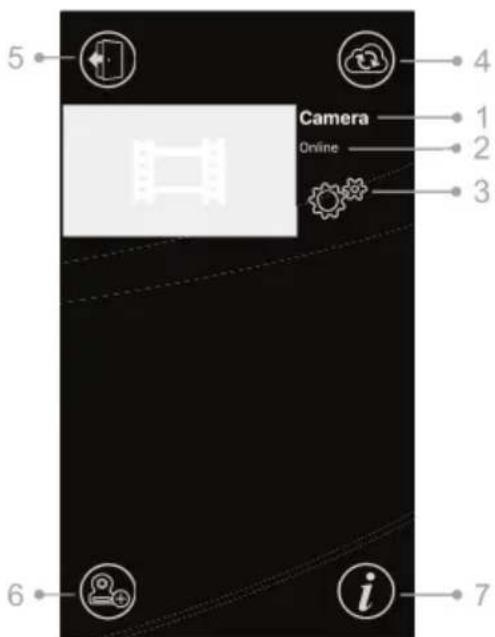

6.5 Functies startscherm app (zie A8)

4. Verversen van het scherm

Functies startscherm app (zie A8)

4. Verversen van het scherm

LUVION Premium Baby products

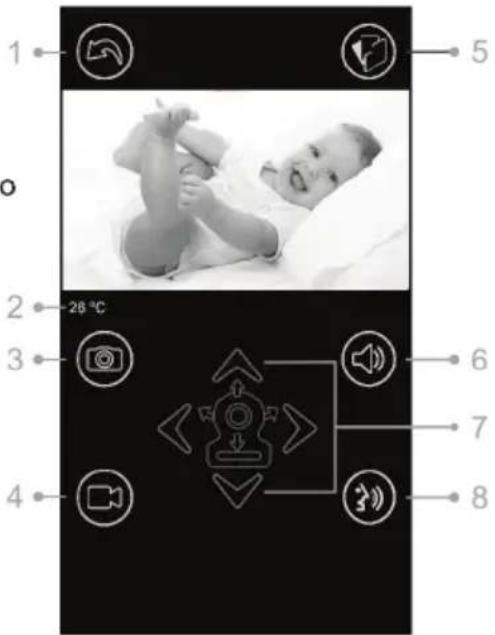

6.6 Functies van het live videoscherm (Zie A9)

1. Terug: Druk op dit icoontje om terug te gaan

naar het startscherm.

2. Temperatuur weergave: Weergave van de

door de camera gemeten temperatuur.

3. Foto: Druk op het fototoestel icoontje om een foto

te maken en op te slaan op de telefoon/tablet.

4. Video: Druk op het camera icoontje om een

opname te starten/stoppen (per video kan max- imaal 3 minuten worden opgenomen). LET OP: Foto’s en video’s worden opgeslagen in het interne geheugen van de telefoon/tablet.

5. Foto/video album: Druk op het map icoontje

om de video’s foto’s te bekijken. Om foto’s/video’s te verwijderen hou je op Android de te verwijderen foto ingedrukt en op iOS kies je ‘wijzig’.

6. Volume: Druk op het speaker icoontje om het

volume aan te passen.

7. Pan/Tilt bediening: Druk op de omhoog , naar beneden , naar links

en naar rechts icoontjes om de camera te draaien.

8. Terugspreekfunctie: Druk eenmaal op het terugspreek icoontje om te kunnen

praten naar de camera. Druk nogmaals om de verbinding weer te sluiten. LET OP: Zolang terugspreekfunctie actief is zal geluid vanaf de camera niet doorkomen in de app.6.7 Functies van het instellingsmenu van de app Druk voor dit menu op het instellingsicoontje op het startscherm (Zie A7)

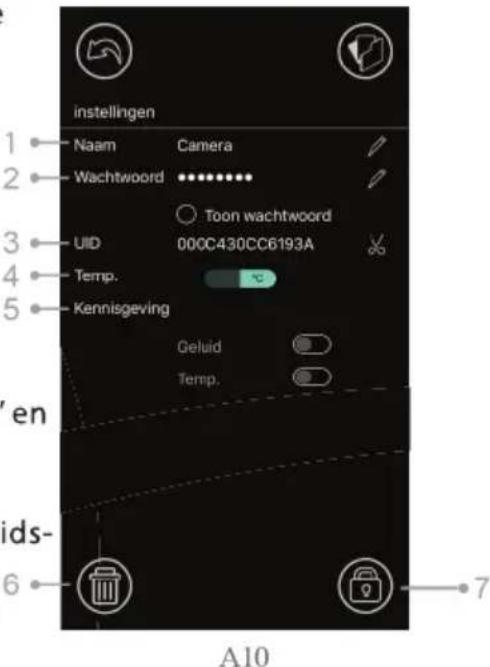

1. Naam: Camera naam, druk op het icoon om de

2. Wachtwoord: Voer het correcte wachtwoord in

om toegang te krijgen tot de camera.

3. UID: Elke camera heeft een unieke identificatie

code. Door UID en wachtwoord te delen kun je de beelden eventueel delen.

4. Temperatuur: Druk op de schuif om te

schakelen tussen Celsius en Fahrenheit. De getoonde waarde is actief.

5. Kennisgeving: Druk op schuifjes naast ‘Geluid’ en

‘Temp’ om push notificaties te activeren of uit te schakelen bij geluid. Wanneer actief zal de app een notificatie sturen het op de monitor ingestelde geluids- niveau wordt bereikt.

6. Camera verwijderen: Druk op het prullenbak

icoontje om de camera uit de app te verwijderen.

7. Wachtwoord veranderen: Druk op het slot icoontje om het wachtwoord te

veranderen. Deze optie is alleen beschikbaar wanneer je verbonden bent met hetzelfde netwerk als de camera. Het wachtwoord is standaard ingesteld op ‘12345678’ wijzig dit naar een zelf gekozen wachtwoord bij het eerste gebruik!

Functies van het live videoscherm (Zie A9)

Terug: Druk op dit icoontje om terug te gaan naar het startscherm.

Temperatuur weergave: Weergave van de door de camera gemeten temperatuur.

Foto: Druk op het fototoestel icoontje om een foto te maken en op te slaan op de telefoon/tablet.

Video: Druk op het camera icoontje om een opname te starten/stoppen (per video kan max- imaal 3 minuten worden opgenomen). LET OP: Foto’s en video’s worden opgeslagen in het interne geheugen van de telefoon/tablet.

Foto/video album: Druk op het map icoontje om de video’s foto’s te bekijken. Om foto’s/video’s te verwijderen hou je op Android de te verwijderen foto ingedrukt en op iOS kies je ‘wijzig’.

Volume: Druk op het speaker icoontje om het volume aan te passen. Druk voor dit menu op het instellingsicoontje Druk voor dit menu op het instellingsicoontje op het startscherm (Zie A7)

Naam: Camera naam, druk op het icoon om de icoon om de naam te wijzigen.

Wachtwoord: Voer het correcte wachtwoord in Voer het correcte wachtwoord in om toegang te krijgen tot de camera.

UID: Elke camera heeft een unieke identificatie Elke camera heeft een unieke identificatie code. Door UID en wachtwoord te delen kun je de code. Door UID en wachtwoord te delen kun je de beelden eventueel delen.

Temperatuur: Druk op de schuif om te schakelen tussen Celsius en Fahrenheit. De getoonde waarde is actief.

Kennisgeving: Druk op schuifjes naast ‘Geluid’ en naast ‘Geluid’ en ‘Temp’ om push notificaties te activeren of uit te ‘Temp’ om push notificaties te activeren of uit te schakelen bij geluid. Wanneer actief zal de app een schakelen bij geluid. Wanneer actief zal de app een notificatie sturen het op de monitor ingestelde geluids- notificatie sturen het op de monitor ingestelde geluids- notificatie sturen het op de monitor ingestelde geluids- niveau wordt bereikt.

Camera verwijderen: Camera verwijderen: Druk op het prullenbak Druk op het prullenbak icoontje om de camera uit de app te verwijderen. icoontje om de camera uit de app te verwijderen.

Wachtwoord veranderen: Wachtwoord veranderen: Druk op het slot icoontje om het wachtwoord te icoontje om het wachtwoord te18

6.8 LED indicatie betekenis (camera)

7 PROBLEEM & OPLOSSING

7.1 Er is geen beeld op de monitor

• Zorg ervoor dat de camera en monitor adapter volledig ingeplugd zijn.

• Zorg ervoor de aan/uit schakelaar van de monitor op ‘on’ staat en dat de monitor voldoende is opgeladen.

• Herstart de camera door deze van de adapter los te koppelen en opnieuw te verbinden. De camera zal na 25 seconden weer herstart zijn.

• Wanneer de groene powerindicatie-LED brandt, maar er alleen geluidsinput wordt waargenomen (en scherm dus uit is), kan het zijn dat de alleen geluid modus of VOX functie (geluidsactivatie) is ingeschakeld. Druk op de menu-knop om het scherm in te schakelen. Voor instructies voor het eventueel uitschakelen van deze functies zie 3.1 en 4.1 in deze handleiding.

7.2 Interferentie/storing/slechte verbinding op de monitor

• Zorg dat de camera minstens 1,5 meter van andere 2.4 GHz producten af staat (bijvoorbeeld Wi routers, bluetooth apparaten en magnetrons)

• Wanneer er een oven of magnetron in een rechte lijn tussen de camera en monitor instaat, kan dit het signaal beïnvloeden. Verwijder daartoe de oven of magnetron of zet deze uit.

• Zorg ervoor dat de camera en monitor zich binnen elkaars bereik bevinden (bereik in open veld is maximaal 300 meter, binnenshuis 50 meter).

7.3 Camera maakt geen verbinding in de app

• Timeout: Zorg dat de telefoon of tablet verbonden is met het internet via een Wi of 4G netwerk.

• O ine: Zorg dat de camera aan staat en is verbonden met het internet.

7.4 Video problemen in de app

• Geen video beeld: Bekijk de status van de camera in het startscherm.

• Video beeld is niet vloeiend: De kwaliteit/snelheid van het beeld hangt af van je beschikbare bandbreedte (snelheid van je internet) en mogelijke verstoringen.

7.5 Camera LED indicator blijft rood

De camera kan geen contact maken met de router of heeft het contact verloren.

• Controleer of de Wi router normaal functioneert en herstart vervolgens de cam- era door de adapter los te koppelen en opnieuw aan te sluiten.

• Zorg ervoor dat de camera met de router is gekoppeld en dat hierbij het correcte wachtwoord is gebruikt. Indien je hier niet zeker van bent verwijder dan de camera uit de app en doorloop de stappen uit 6.4 opnieuw.

• Zorg ervoor dat de camera binnen bereik van de Wifi router is. Probeer de camera dichter bij de router te plaatsen en probeer het opnieuw.

7.6 Wachtwoord vergeten (app)

• Verwijder de camera uit de lijst en doorloop de stappen uit 6.4 van deze handlei- ding opnieuw.

6.8 LED indicatie betekenis (camera)19

• Houdt alle onderdelen en accessoires buiten bereik van kinderen.

• Vingerafdrukken of vuil kunnen op de lens van de camera kunnen de beeldkwaliteit nega- tief beïnvloeden

• Vermijdt het aanraken van de lens met vingers.

• Gebruik een zachte, droge doek om de lens te reinigen.

• Houdt de camera droog. Vocht kan de elektronica blijvend beschadigen. Gebruik de baby- unit of ouder-unit nooit in een natte of vochtige omgeving.

• Gebruik of bewaar niet in stoffi ge of vieze ruimtes.

• Bewaar niet op warme plaatsen. Hoge temperaturen kunnen de levensduur van de elek- tronica negatief beïnvloeden en de kunststof onderdelen aantasten.

• Bewaar niet op hele koude plekken. Hierdoor kan vocht ontstaan waardoor de elektronica wordt aangetast.

• Probeer de behuizing van de onderdelen niet te openen! Bij openen van de behuizing kan het product beschadigen en vervalt de garantie.

• Laat het product niet vallen en vermijdt hevige schokken.

• Gebruik dit product alleen met de adapter die is meegeleverd of als accessoire voor dit product wordt aangeboden. Het aansluiten van andere adapters kan leiden tot defecten.

• Overbelast het stopcontact of verlengsnoeren niet. Dit kan resulteren in schokken of brand.

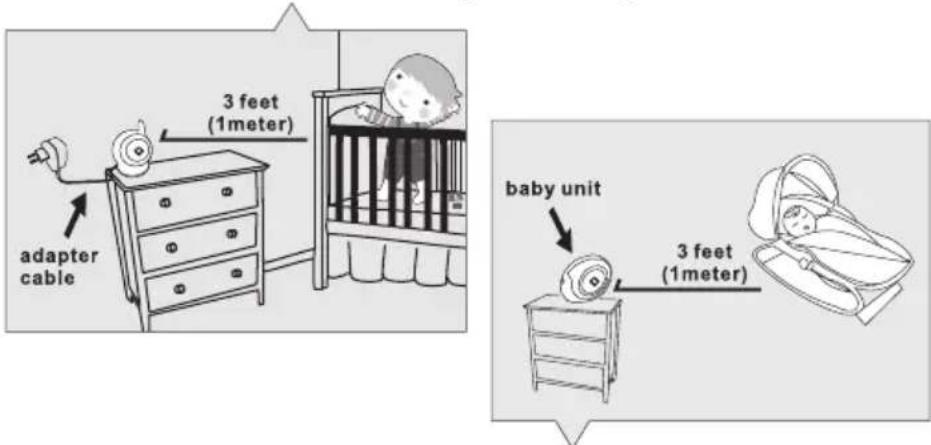

• Dit systeem functioneert op 2.4 GHz. VEILIGHEIDSVOORSCHRIFTEN Volg deze veiligheidsvoorschriften op om letsel door kabels van de babyfoon te voorkomen:

• Zorg dat de camera en adapter buiten bereik van de baby en/of kinderen zijn (minimaal 1 meter). LET OP: Neem deze maatregel in acht, ook wanneer de baby nog niet mobiel is.

• Plaats de camera of kabels NOOIT in de wieg of het bedje!

• Zorg dat de adaptersnoeren veilig zijn weggewerkt. Bundel te lange draden met tape of draadbinders.

• Gebruik een draadloze monitor om het risico van wurging door de bedrading te voorkomen.

• Gebruik nooit verlengsnoeren met de AC adapters. Gebruik alleen de meegeleverde AC adapter. NL20 Algemene veiligheidsvoorschriften:

• Lees de gebruikshandleiding goed door en volg alle aanwijzingen op.

• Bewaar de handleiding voor naslag.

• Zorg voor een goede afvoer van warmte; bedek nooit de baby-unit, ouder-unit en/of neta- dapters.

• Zorg dat de draden niet beschadigd raken en voorkom dat er over de draden gestruikeld kan worden.

• Houd kleine onderdelen buiten bereik van kinderen.

• Het product is geen speelgoed. Laat kinderen er niet mee spelen.

• Deze babyfoon is geen vervanging voor ouderlijk toezicht.

• Gebruik de monitor of camera niet in de buurt van water.

• Test deze babyfoon en alle functies voor gebruik, zodat u bekend bent met alle functies.

• Raak de stroom contactpunten nooit aan met scherpen of metalen objecten. SPECIFICATIES De speci caties kunnen zonder waarschuwing vooraf zijn aangepast Dit product is in overeenstemming met de essentiële eisen zoals omschreven in de Europese richtlijnen. De verklaring van conformiteit is beschikbaar op: https://www.luvion.nl/doc/Grand- Elite-3-Connect
