GEET 4530 KIT - Bosmaaier EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische bosmaaier
Merk	Einhell
Model	GEET 4530 KIT
Netspanning	230 V ~ 50 Hz
Vermogen	450 W
Snijcirkel	30 cm
Toerental	8800 t/min
Diameter snijdraad	1,4 mm
Gewicht	2,75 kg
Geluidsdrukniveau (LpA)	82,9 dB(A)
Geluidsvermogenniveau (LwA)	93,42 dB(A)
Trillingsemissiewaarde	≤ 2,5 m/s² (K = 1,5 m/s²)
Belangrijkste functies	Grasmaaien, omvorming tot bosrandmaaier, hoogte- en hoekverstelling van de steel
Leveringsomvang	1 bosmaaier, 1 beschermkap, 1 bosrandgeleider, 4 schroeven, gebruiksaanwijzing
Onderhoud	Reiniging na elk gebruik, vervangen van de draadspoel
Veiligheid	Draag oog- en gehoorbescherming, stekker uittrekken voor onderhoud
Reserveonderdelen	Draadspoel ref. 34.056.85
Instellingen	Hoogte van de steel, hoek van de steel in 5 standen, extra handgreep
Opslag	Op een droge, vorstvrije plaats, temperatuur tussen 5 en 30 °C

Veelgestelde vragen - GEET 4530 KIT EINHELL

Hoe start ik de bosmaaier Einhell GEET 4530 KIT?

Zorg ervoor dat de machine correct is aangesloten. Druk op de aan/uit-schakelaar (afbeelding 6, positie 3) om het apparaat in te schakelen. Laat los om te stoppen. Houd de maaier pas bij het gras als deze draait.

Hoe vervang ik de snijdraad?

Trek de stekker uit. Druk op de zijkanten van de spoelafdekking en verwijder deze. Haal de lege spoel eruit, plaats de nieuwe spoel en steek de draadeinden door de ogen van de spoelhouder. Plaats de afdekking terug. De overtollige draad wordt automatisch afgesneden.

Hoe monteer ik de bosmaaier?

Steek de beschermkap op de motorkop en bevestig deze met 2 schroeven. Bevestig vervolgens de bosrandgeleider met de resterende 2 schroeven. Raadpleeg afbeeldingen 3a en 3b in de handleiding.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd oog- en gehoorbescherming. Lees de gebruiksaanwijzing. Houd omstanders op afstand. Trek de stekker uit voor elke aanpassing of onderhoud. Het gereedschap draait nog na het uitschakelen.

Hoe gebruik ik de bosmaaier als bosrandmaaier?

Trek de stekker uit. Trek de mof (afbeelding 12, pos. 10) naar achteren en draai de bovenste handgreep 180° tot deze vastklikt. U kunt dan het gras verticaal maaien (afbeelding 13).

Hoe reinig ik de bosmaaier?

Trek de stekker uit. Reinig met een vochtige doek en een beetje zeep. Gebruik geen agressieve middelen. Zorg dat er geen water in het apparaat komt. Verwijder aanslag van de beschermkap met een borstel.

Hoe bewaar ik de bosmaaier?

Bewaar op een droge, vorstvrije plaats en buiten bereik van kinderen. De optimale bewaartemperatuur is 5 tot 30 °C. Bewaar indien mogelijk in de originele verpakking.

Wat te doen als de machine niet start?

Controleer of de kabel correct is aangesloten en of de zekeringen in orde zijn. Als er spanning is maar het apparaat werkt niet, stuur het dan terug naar de klantenservice.

Wat is het vermogen en de snijbreedte?

Het vermogen is 450 W en de snijcirkel is 30 cm. Het toerental is 8800 t/min.

Is de garantie geldig bij professioneel gebruik?

Nee, de garantie van 24 maanden geldt alleen voor privégebruik in hobbytuinen. Professioneel, ambachtelijk of industrieel gebruik sluit de garantie uit.

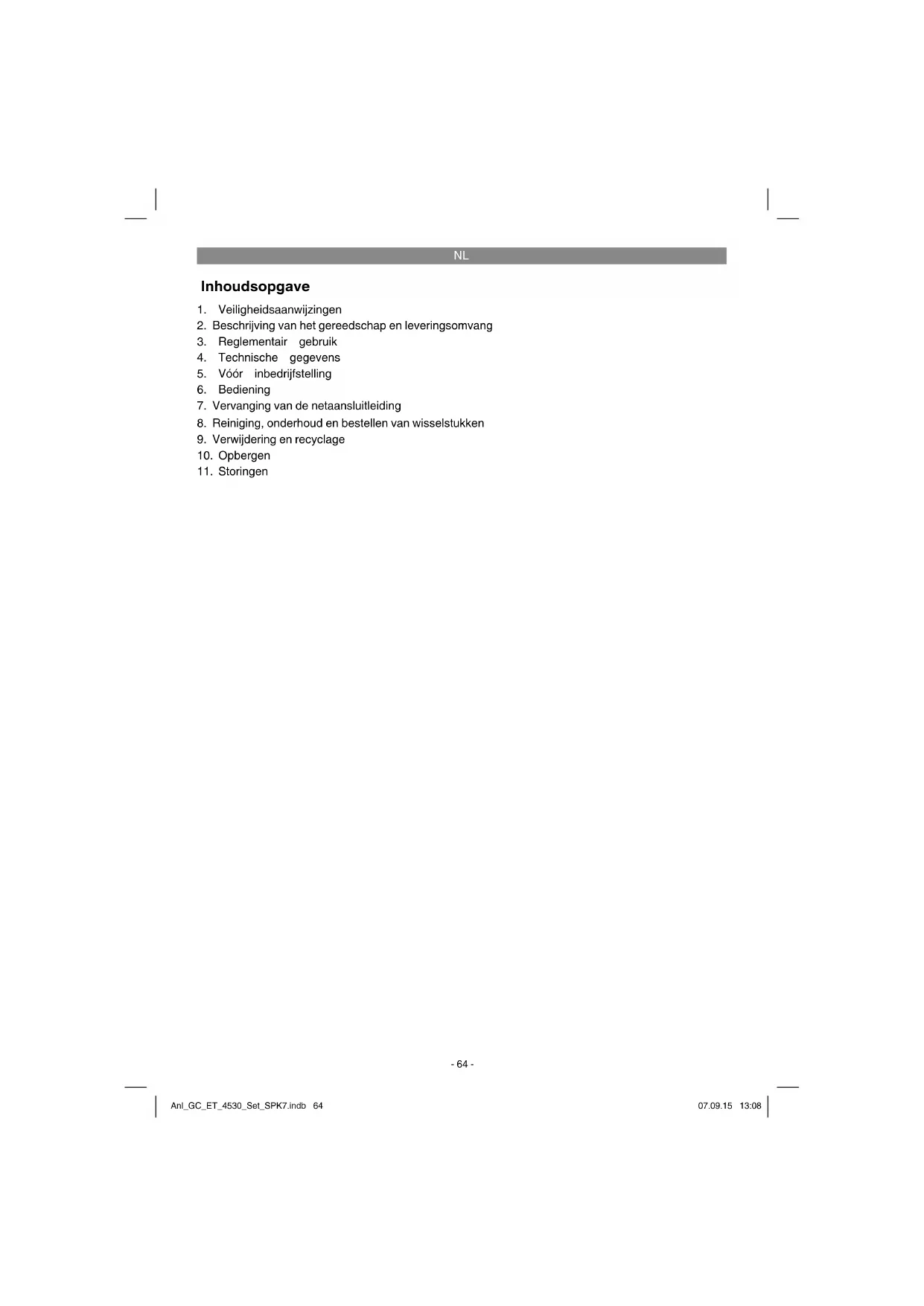

GEBRUIKSAANWIJZING GEET 4530 KIT EINHELL

1. Veiligheidsaanwijzingen
2. Beschrijving van het gereedschap en leveringsomvang
3. Reglementair gebruik
4. Technische gegevens
5. Vóor inbedrijfstelling
6. Bediening
7. Vervanging van de netaansluitleiding
8. Reiniging, onderhoud en bestellen van wisselstukken
9. Verwijdering en recyclage
10. Opbergen
11. Storingen

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstrumenties zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment=kunt terugvinden. Mocht u dit toestel aan andere personen dooregen, gewieve dan deze handleiding / veiligheidsinstrumenties mee te given. Wij zich博物iek voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstrumenties.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumenties vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van deveiligheidsinstructies en aanwijzingen konnen elektrische schok,brand en/of zware letsels totgevolg hebben.Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Verklaring van het informatiebord (fig. 17)

1: Waarschuwing!
2: Oogbescherming dragen!
3: Gehoorbescherming dragen!
4. Beschermen gegen natheid!
5. Gebruiksaanwijzing lezen!
6. Netstekker uittrekken!
7. Houd andere personen uit de buurt!
8:Gereedschap loopt na!

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1/2)

1. Netkabel
2. Bovenste handgreep
3. AAN/UIT-schakelaar
4. Extra handgreep
5. Schroef voor extra handgreep
6. Arret voor steelerstelling
7. Bovenste steel
8. Onderste steel
9. Kantgeleiding
10. Arret voor draaibare motorkop
11. Draadspoel
12. Beschemkap
13. Snoerontlastingsklem
14. 4 schroeven
15. Arret voor de verstelling van de hoek van de steel

2.2 Leveringsomvang

Gelieve de volledigheid van het articlel te controlen aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het articlel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieveণaalvoordaragargantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtiguit de verpakking.
  Verwijder het verpakkingsmaterialial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zijn geen spellegood voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaatinsk- en verstikkingsgevaar!

1x kantgeleiding
4x schroef
Originelehandleiding
Veiligheidsinstructies

Het gereedschap dient voor het snoeien van gazon,kleine grasvlakten,in de particuliere tuin voor eigen gebruik en in de hobbytuin.

Als gereedschappen voor de particuliere tuin voor eigen gebruik en in de hobbytuin worden diegene beschouwd die Niet worden gebruikt in openbare plantsoenen, parken, sportpleinen, langus wegen en in de land- en bosbouw. Het behoorlijk gebruik van het gereedschap houdt in dat de bijgaande handleiding van de fabrikant in acht worden genomen.

Gevaar! Wegens gevaar voor Personen en materièle schade mag het gereedschap Niet worden gezruikt om takken Klein te snijden voor het composteren.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk anderverder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming nicht geconstruereeerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Onzekerheid Kw. 2,5 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745.

Trillingsemissiewaarde a_i≤ 2,5m / s^2

Onzekerheid K = 1,5 m/s

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebrukt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebruikt om voor begin van de werkzaamheden de nudelige gevolgen te beoorden.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toesteluit als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven alkijd restrisico's over ook al wordt dit elektrisch gereedschap waar behoren bediend. Volgende bevaren kuren zich voorden en verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gepaste gehoor-beschermer worden gedragen.

NL

1. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Voor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder als de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

5.1 Montage van de gazontrimmer (fi g. 3a en 3b)

• De beschermafdekking op de motorkop steken (zie fig. 3a).
• Nu de beschermafdekking met 2 schroeven fixeren (1.).
  Vervolgens de kantgeleiding met de twee LASTe schroeven (2.) bevestigen (zie fig. 3b).

5.2 Verstelling van de extra handgreep (fi g. 4) Zet de elektrische gazontrimmer vast op de grond.

Draai de schroef los (fi g. 5, pos. A) en stel de opti- male positie van de extra handgreep in. De greep wordt gefi xeerd door de schroef vast te draaien.

5.3 Hoogteverstelling (fi g. 4)

Zet de elektrische gazontrimmer vast op de grond.

Eerst de hoogteverstelling losmaken (fi g. 4, pos. 6). Daarna de gewenste lengte instellen en de hoogteverstelling wee aandraaien.

5.4 Verstelling van de steelhoek (fi g. 5)

Bij ingedrukt arrét (fi g. 5, pos. 15) kan de steelhoek in 5 standen worden versteld. Stel de hoek in die voor uw werkzaamheden het gemakkelijkst is. Let er waar bij op dat de steel veilig vastklikt.

6. Bediening

De elektrische gazontrimmer is alleen bedoeld om er het gazon mee te maaien.

De elektrische gazontrimmer is voorzien van een volautomatisch draadverlengsystem. Als de draad van de elektrische gazontrimmer door het gebruik korter worden, dan worden automatisch een einde draad toegevoerd tot de maximale snijbreedte. Dit betekent dat u hoog met de optimale snijbreedte=kunt werken.

Voorzichtig! Als u uw machine voor het eerst in werkig stelt worden het eventueleuitstekende overbodige eind van de snijdraad ingekort door het snijlemmet van de beschemkap.

Gelieve de volgende instructies in acht te nemen teneinde het hoogste vermogen van uw gratrimer te behalen:

• Gebruik de gastrimmer nicht zonder bescherrinrichting.
  Maai Niet als het gras nat is. De beste resultaten behaalt u als het gras droog is.
• De netkabel aansluien op de verlangkabel en die vastmaken aan de kabeltrekontlastings-klem (fig. 6/pos. 13).
• Om uw gazontrimmer in te schakelen drukt u op de AAN/UIT-schakelaar (fig. 6, pos. 3).
• Om uw grastrimmer uit te schakelen laut u de AAN/UIT-schakelaar weeer los (fig. 6, pos. 3)
• De gastrimmer enkel nader bij het gras brengen als de schakelaar ingedrukt is, d.w.z. als de gastrimmer in werkung is.
• Om correct te snijden het toestel zijdelings zwenken en vooruitgaan. Hou waar bij de gastrimmer met ca. 30^ schuin (zie fig. 7 en 8).
  Bij lang gras moet het gras,uitgaand van de top,trapsgewijs korter worden gesneden (zie fig.9).
  Maak gelebruik van de kantgeleiding en van de beschermkap om een onnodige draadslijtage te voorkommen.
• Hou de grastrimmer weg van harde voorwerpen teneinde een onnodige slijtage van de draad te vermijden.

Gebruik van de gazontrimmer als kantmaaier (fi g. 12-13)

Om de kanten van uw gazon en perken te snijden kan de gazontrimmer als volgt worden veranderd:

• De elektrische voeding van de gazontrimmer uitschakelen.

NL

Trek de huls (fig. 12, pos. 10) maar afterward.
Houd de huls in de achechterste stand en draai de bovenste handgreep 180^ (fig. 12), tot deze vastklikt.
Op die manier is de elektrische gazontrimmer verandered in een kantmaaier, waarmee u verticale sden van uw gazon kurz uittvoeren (fig. 13).

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluiteiding van dit apparaat beschadigd worden, dan要去h hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde persoon verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestelterechtkomt. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.

• Aankoekingen met een borstel van de beschermkap verwijderen.

8.2 Vervangen van draadspoel (fi g. 14-16) Let op! Trek zeker de netstekker uit het stopcontact alvorens de draadspoel te vervangen!

• Druk zijdelings op de gekenmerkteplaatsen van de spelafdekking en neem deze eruit (fig. 14-15).

Neem de lege draadspoel eruit.
Leid de uiteinden van de draad van de{nieu we spel door de ogen van de spelhoeder (fig. 16).
- Plaats de spoelafdekking waar in de spoelhouser.
Bij de eerste aanloop worden de snijdraad automatisch op de optimale lenghte ingekort.

Let op! Wegspringende stukjes nylordraad konnen letsel veroorzaken!

8.3 Onderhoud

In het toestel zich er geen andere te onderhoven onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

Actuelle prijzen en info vindt u terug onder www.isc-gmbh.info

Reservedraadspoel artikelnr.: 34.056.85

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialien, zoals b.v. metaal en kunststof Defecte toestellen horen Niet thuis in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het�aten geschichte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

11. Storingen

Het toestel draait Niet:

controleer of de netkabel correct is aangesloten en controller de netzekeringen.

Indien het toestel ondanks voorhanden zijnde spanning Niet werkt, stuur het hier het opgeven serviceadres.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgeveen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�is als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Draadspoelopname
Verbruiksmaterialiaal/verbruiksstukken* Draadspoel
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevalen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitstcontrole. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zichn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wette like garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u Gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht十几年u apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar onske keuze beperkt tot het verhopen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

1. Van onsige garantie zijn uitgesloten:

2. Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installmentie, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door bloatstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

3. Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade) gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

4. Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als geolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

5. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indieren van garantieclaims van verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt nicht tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

6. Gelieve om een garantieclaim geldend te makeh het defecte apparaat aan te melden onder: www. isc-gmbh.info. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een hersteld of zichu apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterialiaal en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

ES

Índice de Contents

NL verkaart de volgende overeenstemming conform EU Richtlijn en normen voor het product
