GEET 4530 KIT - Débroussailleuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse électrique
Marque	Einhell
Modèle	GEET 4530 KIT
Tension réseau	230 V ~ 50 Hz
Puissance	450 W
Cercle de coupe	30 cm
Vitesse de rotation	8800 tr/min
Diamètre du fil de coupe	1,4 mm
Poids	2,75 kg
Niveau de pression acoustique (LpA)	82,9 dB(A)
Niveau de puissance acoustique (LwA)	93,42 dB(A)
Valeur d'émission de vibration	≤ 2,5 m/s² (K = 1,5 m/s²)
Fonctions principales	Coupe de gazon, transformation en coupe-bordure, réglage de hauteur et d'angle du manche
Volume de livraison	1 débroussailleuse, 1 capot de protection, 1 guide-bordures, 4 vis, mode d'emploi
Entretien	Nettoyage après chaque utilisation, remplacement de la bobine de fil
Sécurité	Porter protection oculaire et acoustique, débrancher avant entretien
Pièces de rechange	Bobine de fil ref. 34.056.85
Réglages	Hauteur du manche, angle du manche sur 5 positions, poignée supplémentaire
Stockage	Dans un endroit sec et à l'abri du gel, température entre 5 et 30 °C

FOIRE AUX QUESTIONS - GEET 4530 KIT EINHELL

Comment démarrer la débroussailleuse Einhell GEET 4530 KIT ?

Assurez-vous que la machine est correctement branchée. Appuyez sur l'interrupteur marche/arrêt (figure 6, position 3) pour allumer l'appareil. Relâchez pour l'arrêter. Ne l'approchez du gazon que lorsqu'elle est en marche.

Comment remplacer le fil de coupe ?

Débranchez l'appareil. Appuyez sur les côtés du recouvrement de la bobine et retirez-le. Sortez la bobine vide, placez la nouvelle bobine en faisant passer les extrémités du fil par les oeillets du porte-bobine. Remettez le recouvrement en place. Le fil excédentaire sera coupé automatiquement.

Comment monter la débroussailleuse ?

Enfichez le capot de protection sur la tête du moteur et fixez-le avec 2 vis. Ensuite, fixez le guide-bordures avec les 2 dernières vis. Reportez-vous aux figures 3a et 3b de la notice.

Quelles sont les consignes de sécurité importantes ?

Portez toujours une protection oculaire et acoustique. Lisez le mode d'emploi. Maintenez les personnes à distance. Débranchez la fiche avant tout réglage ou entretien. L'outil continue de tourner après l'arrêt.

Comment utiliser la débroussailleuse en coupe-bordure ?

Débranchez l'appareil. Tirez la douille (figure 12, pos. 10) vers l'arrière et tournez la poignée supérieure de 180° jusqu'à ce qu'elle s'enclenche. Vous pouvez alors couper le gazon verticalement (figure 13).

Comment nettoyer la débroussailleuse ?

Débranchez l'appareil. Nettoyez-le avec un chiffon humide et un peu de savon. N'utilisez pas de produits agressifs. Veillez à ce qu'aucune eau n'entre dans l'appareil. Retirez les dépôts du capot de protection avec une brosse.

Comment stocker la débroussailleuse ?

Rangez-la dans un endroit sec, à l'abri du gel et hors de portée des enfants. La température de stockage optimale est de 5 à 30 °C. Conservez-la dans l'emballage d'origine si possible.

Que faire si la machine ne démarre pas ?

Vérifiez que le câble est correctement branché et que les fusibles sont en bon état. Si la tension est présente mais que l'appareil ne fonctionne pas, renvoyez-le au service après-vente.

Quelle est la puissance et la largeur de coupe ?

La puissance est de 450 W et le cercle de coupe est de 30 cm. La vitesse de rotation est de 8800 tr/min.

La garantie est-elle valable en usage professionnel ?

Non, la garantie de 24 mois s'applique uniquement pour un usage privé dans les jardins de loisirs. L'utilisation professionnelle, artisanale ou industrielle exclut la garantie.

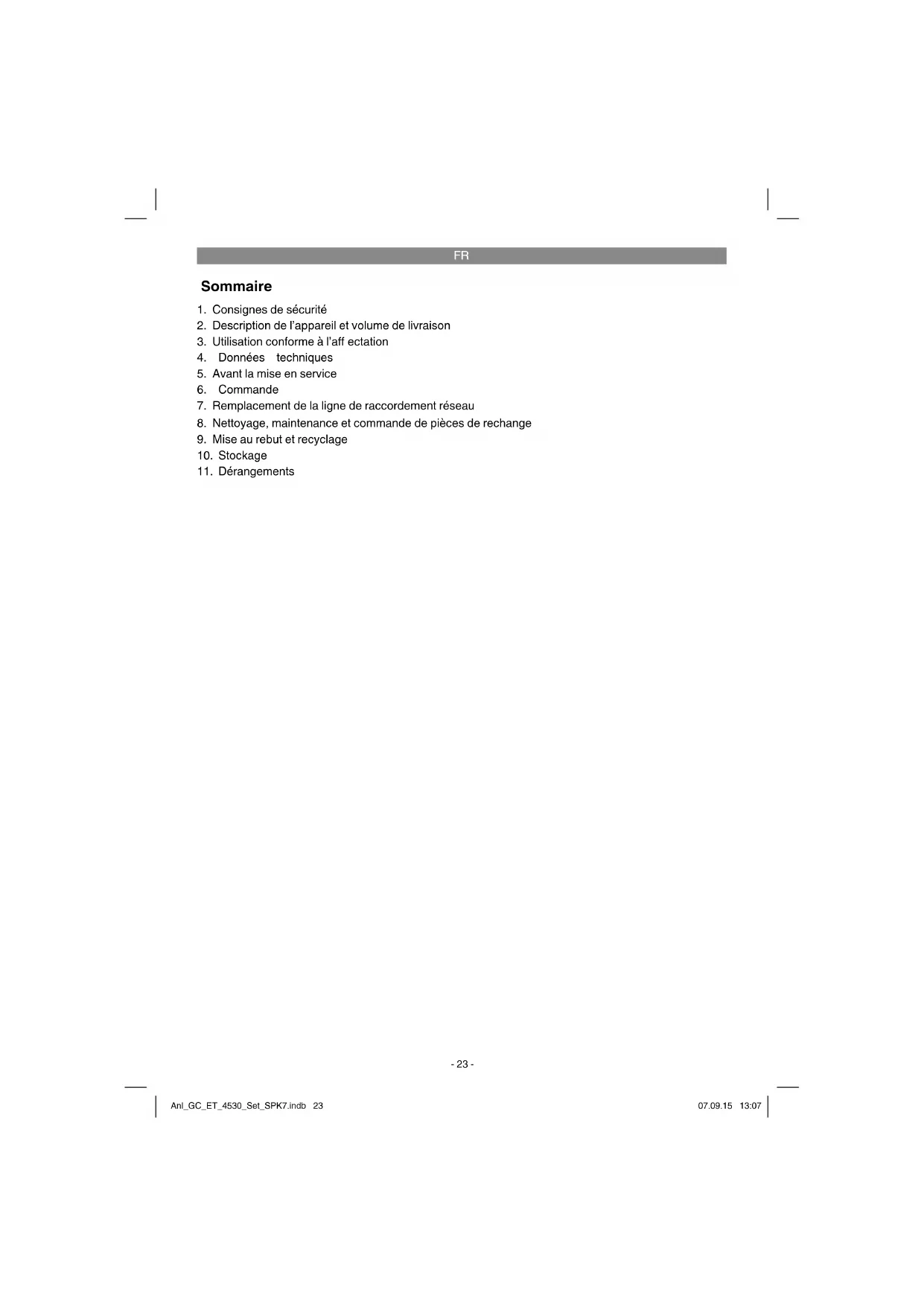

MODE D'EMPLOI GEET 4530 KIT EINHELL

F Instructions d'origine Debroussailleuse electrique

1. Consignes de sécurité
2. Description de l'appareil et volume de livreaison
3. Utilisation conforme à l'eff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Remplacement de la ligne de raccordement reseau
8. Nettoyage, maintenance et commande de pieces de rechange
9. Mise au rebut et recyclage
10. Stockage
11. Dérangements

FR

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni d'évitier des blessures et dommages. Veuillez donc tire attentionnement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appointeil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez tire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserve toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Explication du panneau d'avertissement (fi g. 17)

1: Avertissement!
2: Portez une protection des yeux!
3: Portez une protection acoustique!
4. Protegez de l'humidité !
5. Lisez le mode d'emploi!
6. Debranchez la fi che de contact!
7. Eloiignez toutes les personnes hierces!
8: L'outil continue à tourner par inertie!

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (figure 1/2)

1. Câble réseau
2. Poignée supérieure
3. Interrupteur marche/arret
4. Poignée supplémentaire
5. Vis pour poignée supplémentaire
6. Dispositif d'arrêt pour le réglage du manche
7. Manche supérieur
8. Manche inférieur
9. Guide-bordures
10. Dispositif d'arrêt pour la tête de moteur rotative
11. Bobine de fi I
12. Capot de protection
13. Fixation pour cable
14. 4 vis
15. Dispositif d'arrêt pour le réglage de l'angle du manche

2.2 Volume de livraison

Veuillez contrôle si l'article est complèt à l'aide de la description du volume de livraison. S'il manque des pieces, adressez-vous dans un délal de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous azechété l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fin du mode d'emploi.

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
Retirez le matériel d'emballage tout comme les securités d'emballage et de transport (s'il y en a).
Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoaires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdirit de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite talille. Ils risquent de les avaler et de s'étouff er!

1xdebroussailleuse
1x capot de protection
1x guide-bordures
4xvis

FR

Mode d'emploi d'origine
- Consignes de sécurité

3. Utilisation conforme à l'aff ectation

Cet apparéil est conçu pour découvert des gazons, de petites surfaces d'herbe dans les jardins privés et les jardins de loisirs.
Sont considérés comme des apparéils de jardins privés et de loisirs qui ne sont pas utilisés dans les installations publiques, les parcs, les terrains de sport, au bord des rues ni dans l'agriculture et les exploitations forestières. Le respect du mode d'emploi joint par le produiteur est la condition primordiale prétable à une utilisation conforme de l'apparéil.

Danger! L'appareil ne doit pas ettre utilisé comme broyeur, dans le sens de compost, en raison des risques issus pour les personnes et les biens.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'appareil est utilise professionnellement, artisansalement ou dans des sociétés industrielles, tout comme pour toute activite equivalente.

4. Données techniques

Tension réseau : 230 V ~ 50 Hz

Puissance 450 Watt

Cercle de coupe 30cm

Tours n0 8800 tr/min

Fil de coupe . 1,4 mm

Poids 2,75 kg

Danger!

Bruit et vibration

Niveau de pression acoustique L_BA ... 82,9 dB(A)

Niveau de puissance acoustique L_WA 93,42 dB(A)

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouie.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont ete déterminées conformément a EN 60745.

Valeur d'émission de vibration a_t ≤ 2.5 m/s^2 Insecurité K = 1.5 m/s^2

La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique; elle peut dans certains cases exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'alteration au début.

Limits le niveau sonore et les vibrations a un minimum!

Utilisez exclusivement des apparciels en excellent etat.
- Entretenez et nettoyez l'appareil régulierement.
Adaptez votre façon de travailler à l'appareil.
- Ne surchargez pas l'appareil.
- Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.

Prudence!

Risques résiduels

Meme en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparueire en rapport avec la construction et le modele de cet outil electrolyque :

1. Lésions des poumons si aucun masque anti-poussière ajust n'est porté.

FR

1. Défi cience auditive siaucun casque anti-bruit approprié n'est porté.
2. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou在网络u dans les règles de l'art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement!

Enlevez systématiquement la fi che de contact avant de paramétrr l'appareil.

5.1 Montage de la débroussailleuse (fi g. 3a et 3b)

• Enfichez le recouvrement de protection sur la tete du moteur (voir fig. 3a).
• À présent, fixez le recouvrement de protection à l'aide de 2 vis (1.).
  Pour finir, fixez le guide-bordures à l'aide des deux dernières vis (2.) (voir fig. 3b).

5.2 Reglage de la poignee supplémentaire (fi g. 4)

Placez la débroussailleuse sur le sol de façon stable.

Desserrez la vis (fi g. 5/pos. A) et reglez la position optimale de la poignee supplémentaire. En desserrant la vis, on fi xe la poignee.

5.3 Reglage de la hauteur (fig. 4)

Placez la débroussailleuse sur le sol de façon stable.

Desserrez tout d'abord le réglage de la hauteur (fig.4/pos.6). Ensuite, réglez la longueur désirée et resserrez à fond le réglage de la hauteur.

5.4 Reglage de l'angle du manche (fi g. 5)

L'angle du manche peut être régé sur 5 positions une fois le dispositif d'arrêt enforcé (fi gure 6/pos.
15). Reglez l'angle qui vous convient le moins pour votre travail. Verifi ez ce faisant que le manche s'enclenché bien.

6. Commande

La débroussailleuse électricne convient exclusivement à la coupe des gazons.

La débroussailléeuse électrique dispose d'un système de rallonge de fi I entièrement automatique. Lorsque le fi I de la débroussailléeuse électrique se raccourcit du au fonctionnement, celui-ci se rallonge automatiquement à la largeur de coupe maximale. Ce qui signifi e que vous pouvez tous jours travailler avec la largeur de coupe optimale.

Prudence! Si vous mettez votre machine pour la première fois en service, le bout du fi de coupe qui dépasse évientuellesment, en excédent, est raccourci par la lame coupante du capot protector.

Pour obtenir la meilleure effi cacié qu'il soit de votre fauchese, veuillez suivre les instructions suivantes:

• N'utilisez jamais la faucheuse sans dispositif de protection.
• Ne coupez pas d'herbe lorsqu'elle est mouillée. Vous obtiendarez de更好地 résultats lorsque l'herbe est seche.
  Raccordez le cable secteur au cable de rallonge et fixez-le au déchargeur pour cable (figure 6 / pos. 13).
  Pour allumer la débroussailleuse, appuyer sur l'interrupteur marche/arrêt (fig. 6/pos. 3).
  Pour arreterYOURefaucheuse,cessez d'appuyer sur l'interrupteur Marche/Arret (fig. 6/Position3).
  N'approchez la faucheuse du gazon que lorsque l'interrupteur est enforcé, c'est-à-dire que la faucheuse est en service.
  Pour bien couper, inclinez l'appareil de côté et avancez en conservant un angle d'inclinaison d'env. 30^ (cf. fig. 7 et 8).
  Lorsque l'herbe est longue, foupez-la par etapes en commençant par la pointe de l'herbe (cf. fig. 9).
  Utilisez le guide-bordures ainsi que le capot de protection afin d'eviter une usure du fil inutile.
  Pour empêcher une Usure inutil du fil, évitez de toucher des objets durs.

Utilisation de la débroussailluse sous forme de coupe-bordure (figure 12/13)

Afinde couper les bordures de gazon et de plates-bandes,transformezle coupe-herbe comme suit:

FR

• Débranche l'alimentation électrique de la débroussailléeuse électrique.
  Tirez la douille (fig. 12/pos. 10) vers l'arrête.
• Maintenez la douille en position arrière et tournez la poignée supérieure de 180^ (fig. 12) jusqu'à ce qu'elle s'enclenche.
• De cette manière, on peut transformer la débroussailléeuse en un coupe-bordure avec lequel il est possible de couper le gazon verticallement (fig. 13).

7. Remplacement de la ligne de raccordement réseau

Danger!

Si la ligne de raccordement réseau de cet appar- pareil est endommagée, il faut la faire replacer par le produitur ou son service après-vente ou par une personne de qualification semblable afin d'eviter tout risque.

8. Nettoyage, maintenance et commande de pieces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprime à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
  Nettoyez l'appareil regulierement à l'aide d'un chiffon humide et un peu de savon. N'utiliseaucun produit de nettoyage ni détergeant;ils pouraient endommager les pieces en matieres plastiques de I'appareil. Veillez a ce qu'aucune eau n'entre a l'intérieur de I'appareil. La pénétration de I'eau dans un appeirel électrique augmente le risque de décharge électriche.
• Retirez les dépôts du couvercle de protection avec une Brosse

8.2 Echange de la bobine de fil (fig. 14-16) Attention! Tirez absolutement la fi che de contact avant de replacer la bobine!

• Appuyez létairelement sur les endroits indiqués sur le recouvrement de la bobine et retirez-le (figure 14/15).
  Retirez la bobine de fil vide.
• Faites passer les extrémités des fils de la nouvelle bobine de fil par les oeillets du portebobine (fig. 16).
• Replacez le recouvrement de la bobine dans le logement de la bobine.
  Lors de la première mise en route du fil de coupe, il est coupé à la longueur optimale.

Attention! Des éléments du fil de Nylon éjectés peuvent provoquer des blessures!

8.3 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pieces de rechange :

Pour les commandes de pieces de rechange, veuillez indiquer les références suivantes:

Type de l'appareil
No. d'article de l'appareil
No. d'identification de l'appareil
No. de piece de rechange de la piece requise
Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

Bobine de fi I de rechange ref.: 34.056.85

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière aux divers, comme par ex. des metaux et matières plastiques. Les appareils défectueux ne doivent pas être jetsés dans les poubelles domestiques. Pour une mise au rebut conforme à la reglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

FR

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit souvent, sec et a l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

11. Dérangements

L'appareil ne démarre pas :

Vérifi ez que le cable électric qu'est correctement branché et contrôle les fusibles.

Dans le cas où l'appareil ne fonctionne pas alors que la tension est presente, renvoyez celui-ci au service après-vente, à l'adresse indiquée.

FR

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.

Possibility de recyclage en alternative à la demande de renvoi : Le propriété de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contributor à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organismé devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extrats, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouvrez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pieces de rechange et d'usure ou l'achat de pieces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une Usère liée à l'utilisation ou à une Usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* logement pour la bobine de fi l
Matériel de consommation/ pièces de consommation*	bobine de fi l
Pièces manquantes

*Pas obligatoirement compris dans la livraison!

En cas de vices ou de defaults, nous vous prions d'enregistrer le cas du defaulted sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du defaulted et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux lors le département ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne)?
• quel est le dernier de fonctionnement de l'appareil à votre avis (symptôme principal)? Décriveze ce dernier de fonctionnement.

F

Bon de garantie

nos produits sont soumis à un contrôle de qualité très strict. Si toutes, il arrivait que cet apparéil ne fonctionne pas parfaitement, nous en sommes désoles et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons égalementizontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Les conditions de garantie reglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s'etend exclusivement aux defaults resultant d'une erreur de fabrication ou de matériel d'un apparéil neuf du fabricant mentionné ci-dessous et achété par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels defaults sur l' apparéil, soit à l'échange de l' apparéil.

Veillez au fait que nos apparciels, conformément au règlement, n'ont pas été concus pour être utilisés dans un environnement professionnel, industriel ouartisanal. Il n'y a donc pas de contrat de garantie quand l'apparéil a été utilisé professionnellement,artisanalement ou par des sociétés industrielles ou exposé à une solicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

3. les dommages réalisant d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).

4. les dommages sur l'appareil ou des parties de l'appareil resultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

5. La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un-delai de deux semaines après avoir constaté le défaut. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraine ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appleil ou toute autre piece de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

6. Pour faire valeur vos droits à la garantie, veuillez enregistrer l'appareil defectueux à l'adresse suivante: www.isc-gmbh.info. Si le défaut de l'appareil est inclut dans la garantie, vous receivez sans retard un apparéil réparé ou un nouvel apparéil.

Bien entendu, nous réparons volunteers les défauts de votre apparéil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veillez envoyer l' apparéil à notre adresse de service après-vente.

Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

IT

#

Fio de corte 0 1,4 mm

Peso. 2,75kg

Perigo!

Ruido e vibração

F déclaré la conformité suivant saufaire dans la directive CE et les normes concernant l'article
