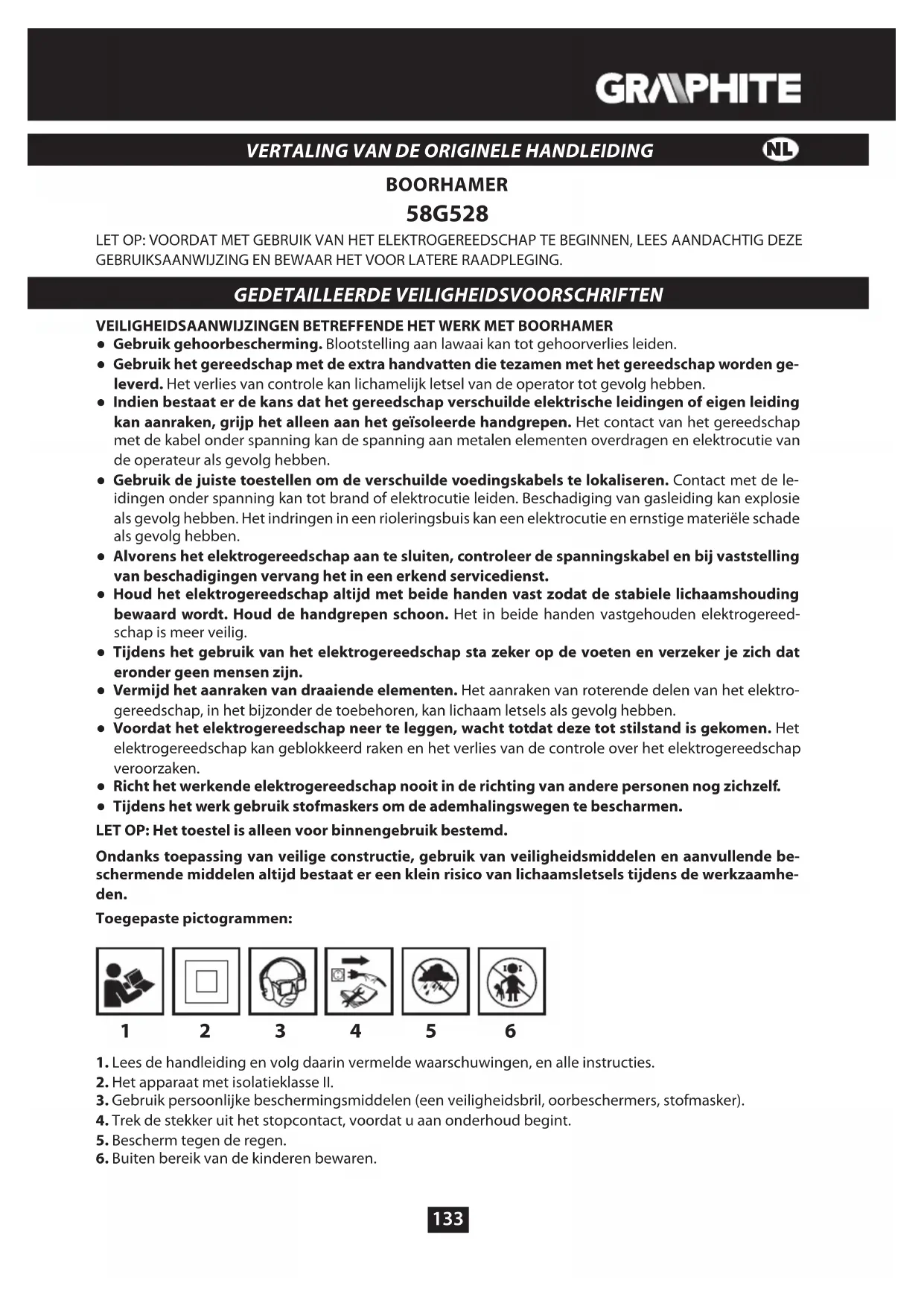

GEBRUIKSAANWIJZING 58G528 Graphite

● Gebruik gehoorbescherming. Blootstelling aan lawaai kan tot gehoorverlies leiden. ● Gebruik het gereedschap met de extra handvatten die tezamen met het gereedschap worden ge- leverd. Het verlies van controle kan lichamelijk letsel van de operator tot gevolg hebben. ● Indien bestaat er de kans dat het gereedschap verschuilde elektrische leidingen of eigen leiding kan aanraken, grijp het alleen aan het geïsoleerde handgrepen. Het contact van het gereedschap met de kabel onder spanning kan de spanning aan metalen elementen overdragen en elektrocutie van de operateur als gevolg hebben. ● Gebruik de juiste toestellen om de verschuilde voedingskabels te lokaliseren. Contact met de le- idingen onder spanning kan tot brand of elektrocutie leiden. Beschadiging van gasleiding kan explosie als gevolg hebben. Het indringen in een rioleringsbuis kan een elektrocutie en ernstige materiële schade als gevolg hebben. ● Alvorens het elektrogereedschap aan te sluiten, controleer de spanningskabel en bij vaststelling van beschadigingen vervang het in een erkend servicedienst. ● Houd het elektrogereedschap altijd met beide handen vast zodat de stabiele lichaamshouding bewaard wordt. Houd de handgrepen schoon. Het in beide handen vastgehouden elektrogereed- schap is meer veilig. ● Tijdens het gebruik van het elektrogereedschap sta zeker op de voeten en verzeker je zich dat eronder geen mensen zijn. ● Vermijd het aanraken van draaiende elementen. Het aanraken van roterende delen van het elektro- gereedschap, in het bijzonder de toebehoren, kan lichaam letsels als gevolg hebben. ● Voordat het elektrogereedschap neer te leggen, wacht totdat deze tot stilstand is gekomen. Het elektrogereedschap kan geblokkeerd raken en het verlies van de controle over het elektrogereedschap veroorzaken. ● Richt het werkende elektrogereedschap nooit in de richting van andere personen nog zichzelf. ● Tijdens het werk gebruik stofmaskers om de ademhalingswegen te bescharmen. LET OP: Het toestel is alleen voor binnengebruik bestemd. Ondanks toepassing van veilige constructie, gebruik van veiligheidsmiddelen en aanvullende be- schermende middelen altijd bestaat er een klein risico van lichaamsletsels tijdens de werkzaamhe- den. Toegepaste pictogrammen:

1. Lees de handleiding en volg daarin vermelde waarschuwingen, en alle instructies.

2. Het apparaat met isolatieklasse II.

3. Gebruik persoonlijke beschermingsmiddelen (een veiligheidsbril, oorbeschermers, stofmasker).

4. Trek de stekker uit het stopcontact, voordat u aan onderhoud begint.

5. Bescherm tegen de regen.

6. Buiten bereik van de kinderen bewaren.

De boorhamer is een handmatig elektrisch gereedschap met isolatieklasse II. Het apparaat is aangedreven door een één-fase collectormotor, waarvan het toerental wordt verlaagd met een tandwiel. De boorhamer kan worden gebruikt voor het boren van gaten met of zonder slag of het boren van kanalen en oppervlak- tebewerking in materialen zoals bv. beton, steen, baksteen, enz . De toepassingsgebieden van de boorha- mer zijn bouw- en renovatiewerken, schrijnwerk en alle doe-het-zelf acticiteiten (DIY). Gebruik nooit het elektrisch gereedschap niet in overeenstemming met zijn bestemming.

BESCHRIJVING VAN GRAFISCHE PAGINAS

De onderstaande nummering betreft de elementen van het apparaat vermeld op de grasche bladzijden van deze handleiding.

3. Draairichtingschakelaar

4. Vergrendelknop van de schakelaar

5. Aan/uit schakelaar

6. Draaischakelaar van de werkmodus

• Er kunnen de verschillen tussen een tekening en het product optreden.

4. Adapter voor boorhouder - 1 stk.

Gebruik altijd de hulphandgreep om veilig te werken met een boorhamer. De hulphandgreep kan in elke positie op de hamer worden bevestigd. ● Draai het onderste deel van de hulphandgreep (7) los door deze naar links te draaien. ● Schuif de ens van de hulphandgreep (7) door op een deel van de boorhamer behuizing. ● Draai tot de meest gunstige positie voor het beoogde werk om. ● Draai het onderste gedeelte van de extra handgreep (7) vast door naar rechts te draaien om het in ge- wenste positie vast te zetten.

INSTALLEREN VAN DE BOORBEGRENZER

De boorbegrenzer (8) wordt gebruikt om de diepte van de boor in het materiaal te bepalen. ● Druk op de vergrendelknop van de boorbegrenzer (9) (g. A).135 ● Schuif de boorbegrenzer (8) in het gat in de ens van de hulphandgreep (7). ● Blokkeer het in gewenste positie door de vergrendelknop (9) van de boorbegrenzer los te laten. De uitsparingen op de boorbegrenzer (8) moeten horizontaal (loodrecht) worden geplaatst ten opzichte van de hulphandgreep (7). Deze ligging biedt optimale bescherming voor de blokkade van de boorbe- grenzer.

MONTAGE VAN DE WERKGEREEDSCHAPPEN

De boorhamer is bestemd voor het werk met werkgereedschap die de SDS Plus houders hebben. het Reinig de handgreep van de boorhamer en werkgereedschap vóór aanvang van de werkzaamheden. Trek de stekker van het elektrisch gereedschap uit het stopcontact. De boorhamer heeft een bevestigingssysteem clic-clic (zonder noodzak om de boorschacht (2) tijdens de montage van het werkgereedschap terug te trekken). ● Leg de boorhamer op een stabiele ondergrond neer. ● Steek helemaal de as van het werkgereedschap in de houder (1) in (soms moet u het werkgereedschap even draaien om juiste positie te bereiken) (g. C). ● Het werkgereedschap is goed bevestigt als het onmogelijk is om het uit te trekken zonder het schuiven van de boorschacht (2) van de handgreep (1). Als u na het plaatsen van het werkgereedschap in de houder, de boorschacht (2) keert niet terug helemaal naar zijn oorspronkelijke positie, verwijder het werkgereedschap en herhaal de hele operatie opnieuw. Hoog rendement van de boorhamer wordt uitsluitend bereikt bij gebruik van scherpe en onbescha- digde werkgereedschappen. Bij noodzaak moeten de werkgereedschappen worden geslepen of vervangen.

DEMONTAGE VAN HET WERKGEREEDSCHAP

Na het boren, kunnen de werkgereedschappen heet zijn. Vermijd direct contact met de boren en draag beschermende handschoenen. Reinig de werkgereedschappen na het werk. Trek de stekker van het elektrisch gereedschap uit het stopcontact. ● Trek naar achter en houd de boorschacht (2) vast. ● Trek het werkgereedschap uit do houder (1) met andere hand. ANTIOVERBELASTING KOPPELING De boorhamer is binnen uitgerust met anti-overbelasting koppeling. De boorkop van de boorhamer stopt bij het vastzitten van het werkgereedschap, waardoor de overbelasting van het elektrisch gereedschap zou optreden. WERKING /INSTELLINGEN AANSLUITEN/UITSLUITEN De netspanning moet gelijk zijn aan de spanning op het typeplaatje van de hamer. Aan – druk op de aan/uit schakelaar (5) en houd in deze positie. Uit – laat de aan/uit schakelaar (5) los. Vergrendelknop van de schakelaar (continugebruik) Aan: ● Druk op de aan/uit schakelaar (5) en houd in deze positie. ● Druk op de vergrendelknop van de schakelaar (4) (g. D). ● Laat de aan/uit schakelaar (4) los.136 Uit: ● Druk en laat de aan/uit schakelaar (5) los. Het bereik van toerental van de boorkop wordt geregeld door de mate van druk uitoefent op de schakelaar (5).

SCHAKELAAR VAN DE WERKMODUS

De boorhamer is uitgerust met een 4-standenschakelaar van de werkmodus (6). Afhankelijk van de instel- ling kunt u verschillende werken uitvoeren: het boren zonder slag, het boren met slag, het beitelen of de beitel in gekozen positie zetten. Druk op de vergrendelknop „a” (g. E) voordat u de positie van de werk- modus schakelaar (6) wijzigt. ● Pos. 0 = positie voor instelling van de beitel in gewenste positie (een beitel symbool) ● Pos. 1 = normaal boren / schroeven (een boor symbool) ● Pos. 2 = klopboren (een boor en hamer symbool) ● Pos. 3 = beitelen (een hamer symbool) Probeer nooit de positie van de draaischakelaar van de werkmodus bij werkende boorhamer te veranderen. Dit kan leiden tot ernstige schade aan de boorhamer en zelfs letsel aan de gebruiker veroorzaken. Gebruik nooit de drie-klauwen boorschacht, wanneer de boorhamer op klopboren is ingesteld. Deze boorschacht is exclusief bestemd voor het boren zonder slag (in hout of staal).

DRAAIRICHTING RECHTS LINKS

De draaischakelaar (3) wordt gebruikt om de draairichting van de boorkop te kiezen. Volg grasche tekens op het apparaat bij de keuze van de draairichting. ● Rechtsdraaien - stel de draairichtingschakelaar (3) in de juiste positie. ● Linksdraaien – stel de draairichtingschakelaar (3) in de juiste positie (g. F). Wijzig nooit de draairichting op een moment dat de boorkop van de boorhamer draait. Controleer voor het werk of de draairichtingschakelaar in de juiste positie staat. Gebruik geen linkse draairich- ting bij het klopboren. GATEN BOREN ● Bij het boren van een groot gat, boor eerst een kleinere gat en dan doorboor het op de gewenste groot- te. Dit voorkomt overbelasting van de boorhamer. ● Boor diepe gaten geleidelijk, eerst tot kleinere diepte, dan trek de boor uit het boorgat om de spaanders en stof van het gat te laten verwijderen. ● Schakel de boorhamer onmiddellijk uit om schade te voorkomen, als tijdens het boren de boor zal va- stlopen en de overbelastingskoppeling gaat werken. Verwijder het vastgelopen boor uit het gat. ● Houd de boorhamer loodrecht tot het te boren gat. Het meest eectief werk wordt bereikt door de boor loodrecht op het werkstuk te richten. Bij haaksheid tijdens het boren, kan de boor in het gat vastlopen of breken. Langdurig boren bij lage toerental kan oververhitting van de motor veroorzaken. Doe regelmatige pauzes tijdens het werk of laat het onbelaste apparaat op maximale snelheid ca. 3 minuten doorwer- ken. Zorg er voor dat de ventilatiegaten van de boorhamer altijd open zijn.

De materialen zoals staal, hout en kunststoen, enz. kunnen worden geboord met behulp van de drie-klau- wen houder en de overgangsadapter. Stel ze samen, door het vastdraaien van de drie-klauwen boorkop en de adapter, en vervolgens in de houder van de boorhamer te plaatsen (ga te werk zoals in het geval van boren met SDS-Plus boorhouder) (g. G). Gebruik hoogwaardige boren of boren uit koolstofstaal (alleen in hout en in houtachtige materialen). Gebruik nooit de drie-klauwen boorschacht, wanneer de boorhamer op klopboren is ingesteld. Deze boorschacht is exclusief bestemd voor het boren zonder slag (in hout of staal).137

Gebruik hoogwaardige boren met hardmetalen lagen (widia) om het beste resultaat bij het boren te ver- krijgen. De stofvorming tijdens de bouwwerkzaamheden is schadelijk voor de gezondheid. Om negatieve gevolgen te beperken, is het raadzaam om een stofmasker te gebruiken en voor een goede ventila- tie op de werkplek zorgen. ● Kies juiste wijze van het boren, in dit geval het klopboren. ● Plaats in de houder (1) juiste boor met SDS-Plus schacht. ● Druk de boor aan het bewerkte materiaal. ● Sluit de boorhamer aan (de boorhamer mechanisme moet soepel werken en het werkgereedschap mag niet stuiteren van het oppervlak van het bewerkte materiaal). ● U kunt de snelheid verhogen indien nodig door te drukken op de schakelaar (5). Lichte slagen van het handgereedschap na het aansluiten van het apparaat zonder belasting is nor- maal. Dit betekent dat het handgereedschap automatisch wordt gecentreerd bij contact met het materiaal. Dit heeft op enigerlei wijze invloed op de nauwkeurigheid van het boren. EXTRA TIPS BIJ GEBRUIK VAN DE BOORHAMER Het klopboren en beitelen vereist een lichte druk op de boorhamer. Om de beste werkprestaties te bereiken, oefen op het gereedschap een stabiele, matige druk (niet over- dreven), omdat te sterke druk de werkeciëntie zou negatief beďnvloeden en de motor overbelasten. De boorhamer werd in de fabriek gesmeerd en moet worden enige tijd verwaarmd. Laat de boorhamer ca. 3-5 minuten onbelast draaien wanneer het koud weer is of wanneer het gereedschap langere tijd niet werd gebruikt. Geslepen beitels verhogen de werkeciëntie. Schone ventilatiegaten verminderen het risico van de motoroververhitting.

BEDIENING EN ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld alvorens instelling, reparatie of onderhoud of aan het gereedschap uit te voeren.

● Reinig het aparat na elk gebruik. ● Gebruik geen water of andere vloeistoen. ● Gebruik geen schoonmaak-en oplosmiddelen omdat ze de kunststof onderdelen kunnen beschadigen. ● Reinig de boorhamer met een droge doek of perslucht onder lage druk. ● De ventilatiegaten van de motor moeten altijd worden gereinigt. ● Laat de controle van de toestand van de koolborstels bij overmatige vonken aan een vakman over. ● Vervang beschadigde netsnoer op een nieuwe met dezelfde parameters en laat het altijd bij bevoegde service doen. ● Bewaar het apparaat altijd op een droge plaats, buiten het bereik van de kinderen

VERVANGING VAN DE KOOLBORSTELS

De versleten (korter dan 5 mm), verbrand of kapotte koolborstels moeten meteen worden vervan- gen. Vervang dan beide koolborstels tegelijkertijd. Laat de koolborstels alleen door gekwaliceerde persoon vervangen met gebruik van originele onderdelen. Eventuele gebreken moeten worden verwijderd door bevoegd servicecentrum van de fabrikant.138 TECHNISCHE PARAMETERS NOMINALE GEGEVENS Boorhamer Parameter Waarde Netspanning 230 V AC Voedingsfrequentie 50 Hz Nominale vermogen 900 W Toerental 0 - 900 min

Slagenergie 3,4 J Handvat type voor gereedschap SDS Plus Max. boringdiameter beton 30 mm staal 13 mm hout 30 mm Beschermingsklasse II Gewicht 3,2 kg Productiejaar 2021

GEGEVENS BETREFFENDE LAWAAI EN TRILLINGEN

Gegevens betreende lawaai en trillingen Het niveau van het geëmitteerde lawaai, zoals akoestische druk niveau Lp

en akoestische kracht niveau

en meetonzekerheid K worden eronder conform de norm EN 60745 aangegeven. De waarde van trillingen (versnellingswaarde) a

en meetonzekerheid K worden eronder conform de norm EN 60745-2-6 aangegeven. Het in deze gebruiksaanwijzing aangegeven niveau van trillingen werd conform de procedure van de norm EN 60745 gemeten en kan voor vergelijking van elektrogereedschap gebruikt worden. Het kan eveneens voor voorlopige beoordeling van de blootstelling aan trillingen gebruikt worden. Het aangegeven niveau van trillingen is kenmerkend voor de basis toepassingsgebieden van het elektro- gereedschap. Bij toepassing voor andere doeleinden of met andere werkstukken alsook bij gebrekkig on- derhoud kan het trillingenniveau veranderen. De bovenstaande omstandigheden kunnen de blootstelling aan trillingen tijdens het werk verhogen. Om de blootstelling aan trillingen goed te schatten, neem de periodes van uitzetten van het elektrogere- edschap of de periodes van het aanzetten zonder gebruik in acht. Op die manier kan de totale blootstelling aan trillingen aanzienlijk lager zijn. Voer de extra veiligheidsmaatregelen in om de gebruiker tegen de risico’s van trillingen te beschermen, zoals: onderhoud van het elektrogereedschap en werkstukken, verzekering van de juiste temperatuur van de handen, juiste organisatie van het werk. Geleidsdrukniveau Lp

= 103,64 dB(A) K = 3 dB(A) Vibratie waarde (klopboren in beton) a

Vibratie waarde (beitelen) a

MILIEUBESCHERMING De elektrisch aangedreven producten mogen niet worden meegegeven met het huishoudelijk afval, maar moeten voor het hergebruik naar aangepaste faciliteiten worden gebracht. Nodige in- formatie kunt u bij verkoper of de plaatselijke autoriteiten verkrijgen. De afgedankte elektrische en elektronische apparatuur bevat gevaarlijke stoen voor het milieu. De apparatuur die niet aan recycling wordt onderworpen, vormt een potentiële bedreiging voor het milieu en de menselijke gezondheid.

• Alle wijzigingen voorbehouden. „Topex Groep Vennootschap met beperkte aansprakelijkheid [Grupa Topex Spółka z ograniczoną odpowiedzialnością]” Commanditaire Vennootschap [Spółka komandytowa] met zetel te Warszawa, ul. Pograniczna 2/4 (verder: „Topex Groep”) deelt u mede, dat alle auteursrechten op de inhoud van deze gebruiksaanwijzing (verder: „Gebruiksaanwijzing”), waaron- der de tekst, geplaatste foto’s, schema’s, tekeningen, alsook de opbouw aan Topex Groep behoren en worden op basis van de Wet van 4 februari 1994 inzake auteursrechten en aanverwante rechten (Stb. 2006, Nr. 90, Pos. 631 met latere aanpassin- gen) beschermd. Kopiëren, bewerken, publiceren en modiceren voor handelsdoeleinden van deze Gebruiksaanwijzing alsook enkele delen ervan zonder schriftelijke toestemming van Topex Groep is strikt verboden en kan civielrechtelijke of strafrechtelijke vervolging als gevolg hebben.140
