NÁVOD K OBSLUZE 58G528 Graphite

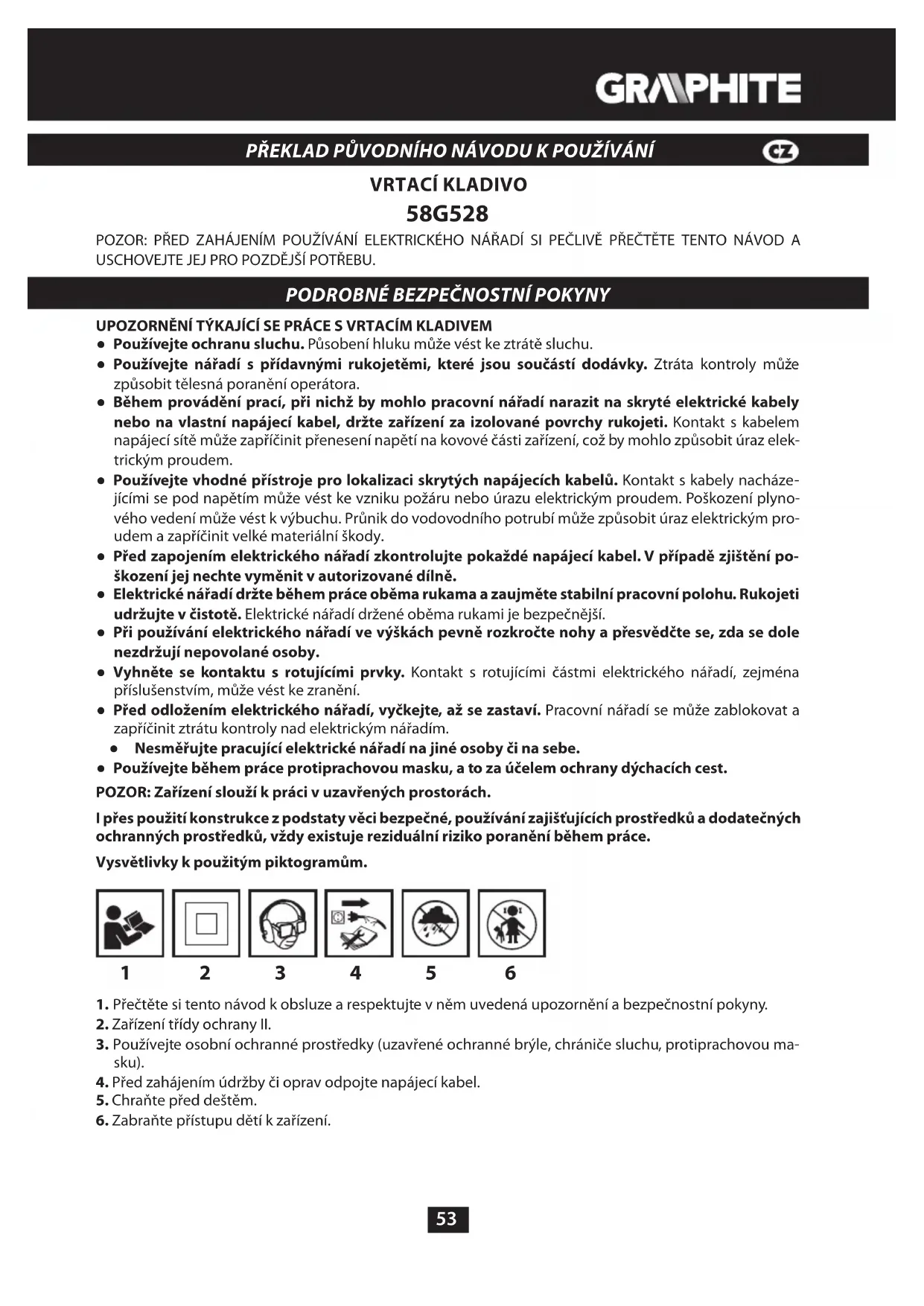

UPOZORNĚNÍ TÝKAJÍCÍ SE PRÁCE S VRTACÍM KLADIVEM ● Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu. ● Používejte nářadí s přídavnými rukojetěmi, které jsou součástí dodávky. Ztráta kontroly může způsobit tělesná poranění operátora. ● Během provádění prací, při nichž by mohlo pracovní nářadí narazit na skryté elektrické kabely nebo na vlastní napájecí kabel, držte zařízení za izolované povrchy rukojeti. Kontakt s kabelem napájecí sítě může zapříčinit přenesení napětí na kovové části zařízení, což by mohlo způsobit úraz elek- trickým proudem. ● Používejte vhodné přístroje pro lokalizaci skrytých napájecích kabelů. Kontakt s kabely nacháze- jícími se pod napětím může vést ke vzniku požáru nebo úrazu elektrickým proudem. Poškození plyno- vého vedení může vést k výbuchu. Průnik do vodovodního potrubí může způsobit úraz elektrickým pro- udem a zapříčinit velké materiální škody. ● Před zapojením elektrického nářadí zkontrolujte pokaždé napájecí kabel. V případě zjištění po- škození jej nechte vyměnit v autorizované dílně. ● Elektrické nářadí držte během práce oběma rukama a zaujměte stabilní pracovní polohu. Rukojeti udržujte v čistotě. Elektrické nářadí držené oběma rukami je bezpečnější. ● Při používání elektrického nářadí ve výškách pevně rozkročte nohy a přesvědčte se, zda se dole nezdržují nepovolané osoby. ● Vyhněte se kontaktu s rotujícími prvky. Kontakt s rotujícími částmi elektrického nářadí, zejména příslušenstvím, může vést ke zranění. ● Před odložením elektrického nářadí, vyčkejte, až se zastaví. Pracovní nářadí se může zablokovat a zapříčinit ztrátu kontroly nad elektrickým nářadím. ● Nesměřujte pracující elektrické nářadí na jiné osoby či na sebe. ● Používejte během práce protiprachovou masku, a to za účelem ochrany dýchacích cest. POZOR: Zařízení slouží k práci v uzavřených prostorách. I přes použití konstrukce z podstaty věci bezpečné, používání zajišťujících prostředků a dodatečných ochranných prostředků, vždy existuje reziduální riziko poranění během práce. Vysvětlivky k použitým piktogramům.

1. Přečtěte si tento návod k obsluze a respektujte v něm uvedená upozornění a bezpečnostní pokyny.

2. Zařízení třídy ochrany II.

3. Používejte osobní ochranné prostředky (uzavřené ochranné brýle, chrániče sluchu, protiprachovou ma-

4. Před zahájením údržby či oprav odpojte napájecí kabel.

5. Chraňte před deštěm.

6. Zabraňte přístupu dětí k zařízení.54

Vrtací kladivo je ruční elektrické nářadí s třídou ochrany II. Zařízení je poháněno jednofázovým komutáto- rovým motorem, jehož otáčky jsou redukovány prostřednictvím ozubeného převodu. Vrtací kladivo lze používat k vrtání otvorů v režimu bez příklepu či s příklepem nebo k ražení kanálů a obrábění povrchů u takových materiálů jako je beton, kámen, cihla apod. Používá se při provádění rekonstrukčních, stavebních, truhlářských a veškerých kutilských prací. Elektrické nářadí je nutné používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. Sklíčidlo SDS Plus

3. Přepínač pro volbu směru otáčení

4. Tlačítko pro blokování zapínače

6. Přepínač pro volbu režimu

8. Lišta hloubkového dorazu

9. Tlačítko pro blokování lišty hloubkového dorazu

• Skutečný výrobek se může lišit od vyobrazení. POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ POZOR UPOZORNĚNÍ MONTÁŽ / NASTAVENÍ INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Přídavná rukojeť - 1 ks

2. Lišta hloubkového dorazu - 1 ks

3. Vrtací sklíčidlo - 1 ks

4. Adaptér pro vrtací sklíčidlo - 1 ks

6. Přenosný kufřík - 1 ks

Z bezpečnostních důvodů je při práci s vrtacím kladivem vždy nutné používat přídavnou rukojeť, kterou lze upevnit v libovolné poloze po obvodu jejího upevnění. ● Uvolněte dolní část přídavné rukojeti (7) jejím otočením doleva. ● Nasuňte přírubu přídavné rukojeti (7) na válcovou část krytu vrtacího kladiva. ● Otočte rukojeť do nejpohodlnější polohy pro danou činnost. ● Dotáhněte dolní část přídavné rukojeti (7) jejím otočením doprava, a to pro trvale upevnění ve zvolené poloze.

INSTALACE LIŠTY HLOUBKOVÉHO DORAZU

Lišta hloubkového dorazu (8) slouží ke stanovení hloubky vnoření vrtáku do materiálu. ● Stiskněte tlačítko pro blokování lišty hloubkového dorazu (9) (obr. A). ● Zasuňte lištu hloubkového dorazu (8) do otvoru v přírubě přídavné rukojeti (7).55 ● Zablokujte ji ve vybrané poloze, a to uvolněním přítlaku na tlačítko pro blokování lišty hloubkového dorazu (9) Zářezy na liště hloubkového dorazu (8) musí být umístěny vodorovně (svisle) vzhledem k přídavné rukojeti (7). Takové umístění zajišťuje optimální zabezpečení blokování lišty hloubkového dorazu.

MONTÁŽ PRACOVNÍHO NÁŘADÍ

Vrtací kladivo je uzpůsobeno pro používání s pracovním nářadím, jež má stopky typu SDS Plus. Před zaháje- ním činnosti očistěte sklíčidlo vrtacího kladiva a pracovní nářadí. Odpojte elektrické nářadí od napájení. Vrtací kladivo je vybaveno upevňovacím systémem clik-clik (bez nutnosti odtažení upínacího pouzdra (2) při montáži pracovního nářadí). ● Opřete vrtací kladivo o stabilní povrch. ● Vložte trn pracovního nářadí do sklíčidla (1) a zasuňte jej na doraz (může se stát, že bude třeba pracovní nářadí pootočit, aby se dostalo do správné polohy) (obr. C). ● Pracovní nářadí je správně nasazeno, pokud jej nelze vyjmout bez odtažení upínacího pouzdra (2) sklíči- dla (1). Pokud se upínací pouzdro (2) zcela nevrátí do původní polohy po umístění pracovního nářadí v sklíčidle, je třeba pracovní nářadí vyjmout a celý postup zopakovat. Vysoké účinnosti při práci s vrtacím kladivem dosáhnete pouze při používání ostrého a nepoškoze- ného pracovního nářadí. V případě potřeby je nutné pracovní nářadí nabrousit nebo vyměnit.

DEMONTÁŽ PRACOVNÍHO NÁŘADÍ

Bezprostředně po ukončení činnosti může být pracovní nářadí horké. Zabraňte přímému kontaktu s nástrojem a používejte vhodné ochranné rukavice. Pracovní nářadí je třeba po vyjmutí očistit. Odpojte elektrické nářadí od napájení. ● Odtáhněte upínací pouzdro (2) směrem dozadu a přidržte jej. ● Druhou rukou vytáhněte pracovní nářadí ze sklíčidla (1). BEZPEČNOSTNÍ SPOJKA PROTI PŘETÍŽENÍ Vrtací kladivo je vybaveno vnitřně nastavenou bezpečnostní spojkou proti přetížení. Vřeteno vrtacího kla- diva se zastaví, jakmile dojde k zaseknutí pracovního nástroje, protože by to mohlo vést k přetížení elek- trického nářadí. PROVOZ / NASTAVENÍ

Síťové napětí musí odpovídat velikosti napětí uvedené na typovém štítku vrtacího kladiva. Zapnutí - stiskněte tlačítko zapínače (5) a přidržte jej v této poloze. Vypnutí - uvolněte stisk tlačítka zapínače (5). Blokování zapínače (nepřetržitý chod) Zapínání: ● Stiskněte tlačítko zapínače (5) a přidržte jej v této poloze. ● Stiskněte tlačítko pro blokování zapínače (4) (obr. D). ● Uvolněte stisk tlačítka zapínače (4). Vypnutí: ● Stiskněte a uvolněte tlačítko zapínače (5). Rozsah otáček vřetene je regulován mírou tlaku na tlačítko zapínače (5).56 PŘEPÍNAČ PRO VOLBU REŽIMU Vrtací kladivo je vybaveno 4-polohovým přepínačem pro volbu režimu (6). V závislosti na nastavení je mo- žné provádět vrtání bez příklepu, vrtání s příklepem, sekání nebo nastavit dláto ve vybrané poloze. Před změnou polohy přepínače pro volbu režimu (6) stiskněte blokovací tlačítko „a“ (obr. E). ● Pol. 0 = poloha umožňující nastavení dláta do zvolené polohy (symbol dláta). ● Pol. 1 = normální vrtání / šroubování (symbol vrtáku) ● Pol. 2 = vrtání s příklepem (symbol vrtáku a kladiva) ● Pol. 3 = sekání (symbol kladiva) Nepokoušejte se změnit polohu přepínače pro volbu režimu, když motor vrtacího kladiva pracuje. Mohlo by to vést k vážnému poškození vrtacího kladiva a dokonce i k poranění uživatele. Nepo- užívejte tříčelisťové vrtací sklíčidlo, pokud je vrtací kladivo nastavené na provoz v režimu vrtání s příklepem. Toto sklíčidlo je určeno výhradně k vrtání bez příklepu (do dřeva nebo oceli).

SMĚR OTÁČENÍ DOPRAVA – DOLEVA

Pomocí přepínače pro volbu směru otáčení (3) lze zvolit směr otáčení vřetene vrtacího kladiva. Při volbě směru otáčení se řiďte grackým označením umístěným na krytu zařízení. ● Otáčení doprava – nastavte přepínač pro volbu směru otáčení (3) v příslušné poloze. ● Otáčení doleva – nastavte přepínač pro volbu směru otáčení (3) v příslušné poloze (obr. F). Směr otáčení se nesmí měnit, pokud se vřeteno vrtacího kladiva otáčí. Před spuštěním vrtacího kla- diva se přesvědčte, zda je přepínač pro volbu směru otáčení ve správné poloze. Při zapnutém příkle- pu nepoužívejte směr otáčení doleva.

● Chcete-li vyvrtat otvor o velkém průměru, doporučujeme nejprve vyvrtat menší otvor a poté jej vrtáním rozšířit na požadovaný rozměr. Zabráníte tak možnému přetížení vrtacího kladiva. ● Při vytváření hlubokých otvorů vrtejte postupně, do menších hloubek, vyjímejte vrták z otvoru, aby bylo možné odstranění třísek nebo prachu z otvoru. ● Dojde-li během vrtání k zaseknutí vrtáku, zareaguje bezpečnostní spojka proti přetížení. Neprodleně vrtací kladivo vypněte, abyste zabránili jeho poškození. Odstraňte zaseknutý vrták z otvoru. ● Držte vrtací kladivo v jedné ose s vrtaným otvorem. Nejefektivnější práci zaručuje pravoúhlé nastavení vrtáku k povrchu obráběného materiálu. Není-li zachována kolmost, může během práce dojít k zaseknutí nebo zlomení vrtáku v otvoru. V případě dlouhodobého vrtání při nízkých otáčkách vřetene hrozí přehřátí motoru. Je třeba dělat pravidelné přestávky v práci nebo nechat zařízení pracovat na maximálních otáčkách bez zatížení po dobu cca 3 min. Dbejte na to, aby nebyly zakryté otvory v tělese, které slouží k ventilaci motoru vrtacího kladiva.

U takových materiálů jako je ocel, dřevo a umělá hmota lze provádět vrtání pomocí vrtacího kladiva za použití tříčelisťového vrtacího sklíčidla spolu s průchozím adaptérem. Sešroubujte tříčelisťové sklíčidlo a adaptér a poté je umístěte do sklíčidla vrtacího kladiva (postupujte jako u vrtáků se stopkami SDS-Plus) (obr. G). Používejte vrtáky z rychlořezných nebo uhlíkových ocelí (pouze pro dřevo a materiály na bázi dřeva). Nepoužívejte tříčelisťové vrtací sklíčidlo, pokud je vrtací kladivo nastavené na provoz v režimu vrtání s příklepem. Toto sklíčidlo je určeno výhradně k vrtání bez příklepu (do dřeva nebo oceli).

Pro dosažení co nejlepších výsledků je třeba používat kvalitní vrtáky s destičkami ze slinutého karbidu (vi- dium). Prach vznikající během rekonstrukčně-stavebních prací je zdraví škodlivý. Pro omezení jeho ne- příznivého vlivu se doporučuje používání protiprachové masky a dobrá ventilace na pracovišti.57 ● Zvolte příslušný režim vrtání, v tomto případě vrtání s příklepem. ● Vložte do sklíčidla (1) vhodný vrták s dříkem typu SDS-Plus. ● Přitlačte vrták k obráběnému materiálu. ● Zapněte vrtací kladivo (mechanismus vrtacího kladiva by měl pracovat plynule a pracovní nářadí by se nemělo odrážet od povrchu obráběného materiálu). ● Případně můžete zvýšit otáčky přitlačením na tlačítko zapínače (5). Vyskytující se občas nepatrné házení pracovního nářadí po spuštění zařízení bez zatížení je normální jev. Pracovní nářadí se automaticky vystřeďuje v okamžiku kontaktu s materiálem. Nemá to žádný vliv na přesnost vrtání. DOPLŇKOVÉ POKYNY K POUŽÍVÁNÍ VRTACÍHO KLADIVA Při vrtání s příklepem a sekání je nutné mírné přitlačení na vrtací kladivo. Pro dosažení maximální účinnosti během práce je třeba na zařízení neustále mírně tlačit (ne příliš), jinak by totiž mohlo dojít ke snížení efektivity práce a působení příliš velkého zatížení na motor. Vrtací kladivo plněné pevným mazivem potřebuje určitou dobu na zahřátí, která závisí na teplotě okolí. Pokud nebylo vrtací kladivo po delší dobu používáno nebo pokud je provozováno při nízkých teplotách, pak je nutné jej nechat pracovat po dobu 3-5 minut bez zatížení. Nabroušené pracovní nářadí zvyšuje efektivitu práce. Ventilační otvory nesmí být zanesené, aby nedocházelo k přehřátí motoru.

Před zahájením jakýchkoliv činností spojených s instalací, seřizováním, opravami nebo údržbou je nutné vytáhnout zástrčku napájecího kabelu ze síťové zásuvky.

● Doporučuje se čistit zařízení ihned po každém použití. ● K čištění nepoužívejte vodu ani jiné kapaliny. ● Nepoužívejte žádné čisticí prostředky ani rozpouštědla, jelikož může dojít k poškození plastových so- učástí. ● Čistěte zařízení suchým hadříkem nebo proudem stlačeného vzduchu s nízkým tlakem. ● Pravidelně čistěte ventilační otvory v krytu motoru, aby nedocházelo k přehřátí zařízení. ● Vyskytuje-li se na komutátoru nadměrné jiskření, nechte zkontrolovat stav uhlíkových kartáčů motoru kvalikovanou osobou. ● V případě poškození napájecího kabelu je třeba jej vyměnit za kabel se stejnými parametry. Touto činno- stí pověřte kvalikovaného odborníka nebo zařízení odneste do servisu. ● Uchovávejte zařízení vždy na suchém místě mimo dosah dětí. VÝMĚNA UHLÍKOVÝCH KARTÁČŮ Opotřebované (kratší než 5 mm), spálené nebo prasklé uhlíkové kartáče motoru je třeba neprodleně vyměnit. Vždy je nutné vyměnit současně oba uhlíkové kartáče. Uhlíkové kartáče smí vyměňovat pouze kvalikovaná osoba za použití originálních dílů. Veškeré závady je nutné nechat odstranit v autorizovaném servisu výrobce. TECHNICKÉ PARAMETRY JMENOVITÉ ÚDAJE Vrtací kladivo Parametr Hodnota Napájecí napětí 230 V AC Napájecí kmitočet 50 Hz Jmenovitý výkon 900 W58 Rychlost otáčení 0 - 900 min

Frekvence příklepu 0 - 5000 min

Energie příklepu 3,4 J Typ sklíčidla pro uchycení pracovních nástrojů SDS Plus Maximální průměr pro vrtání beton 30 mm ocel 13 mm dřevo 30 mm Třída ochrany II Hmotnost 3,2 kg Rok výroby 2021

ÚDAJE O HLUKU A VIBRACÍCH

Informace týkající se hluku a vibrací Hladiny emise hluku, jako jsou hladiny emise akustického tlaku Lp

, a nejistota měření K jsou uvedeny v návodu níže v souladu s normou EN 60745. Hodnoty vibrací (hodnota zrychlení) a

a nejistota měření K, označené v souladu s normou EN 60745-2-6, jsou uvedeny níže. Uvedená v tomto návodu hladina vibrací byla změřena v souladu s postupem měření stanoveným normou EN 60745 a může být použita ke srovnávání elektrického nářadí. Lze ji také použít k předběžnému hodno- cení expozice vibracím. Uvedená hladina vibrací je reprezentativní pro základní použití elektrického nářadí. Bude-li elektrické nářa- dí použito k jinému účelu nebo s jiným pracovním nářadím a nebude-li dostačujícím způsobem udržováno, může se hladina vibrací změnit. Výše uvedené příčiny mohou způsobit navýšení expozice vibracím během celé doby provozu. Pro přesné zhodnocení expozice vibracím je potřeba zohlednit období, kdy je elektrické nářadí vypnuto nebo když je zapnuto, ale nepoužíváno k práci. Tímto způsobem celková expozice vibracím může být mno- hem nižší. Je třeba zavést dodatečná bezpečnostní opatření pro ochranu uživatele proti následkům vibrací, jako: údržba elektrického a pracovního nářadí, zabezpečení příslušné teploty rukou, vhodná organizace práce. Hladina akustického tlaku : Lp

= 103,64 dB(A) K = 3 dB(A) Hodnota zrychlení vibrací (vrtání s příklepem v betonu) a

Hodnota zrychlení vibrací (sekání) a

Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem, nýbrž je odevzdejte k likvi- daci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní úřady. Použitá elektrická a elektronická zařízení obsahují látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představují potenciální nebezpečí pro životní prostředí a zdraví osob.

• Právo na provádění změn je vyhrazeno. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sídlem ve Varšavě, na ul. Pograniczna 2/4 (dále jen: „Grupa Topex”) informuje, že veškerá autorská práva k obsahu tohoto návodu (dále jen: „návod”), včetně m.j. textu, použitých fotograí, schémat, výkresů a také jeho uspořádání, náleží výhradně rmě Grupa Topex a jsou právně chráněna podle zákona ze dne 4. února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 položka 631 s pozdějšími změnami). Kopírování, zpracovávání, zveřejňování či modikování celého návodu jakož i jeho jednotlivých částí pro komerční účely bez písemného souhlasu rmy Grupa Topex je přísně za- kázáno a může mít za následek občanskoprávní a trestní stíhání.59 PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE
