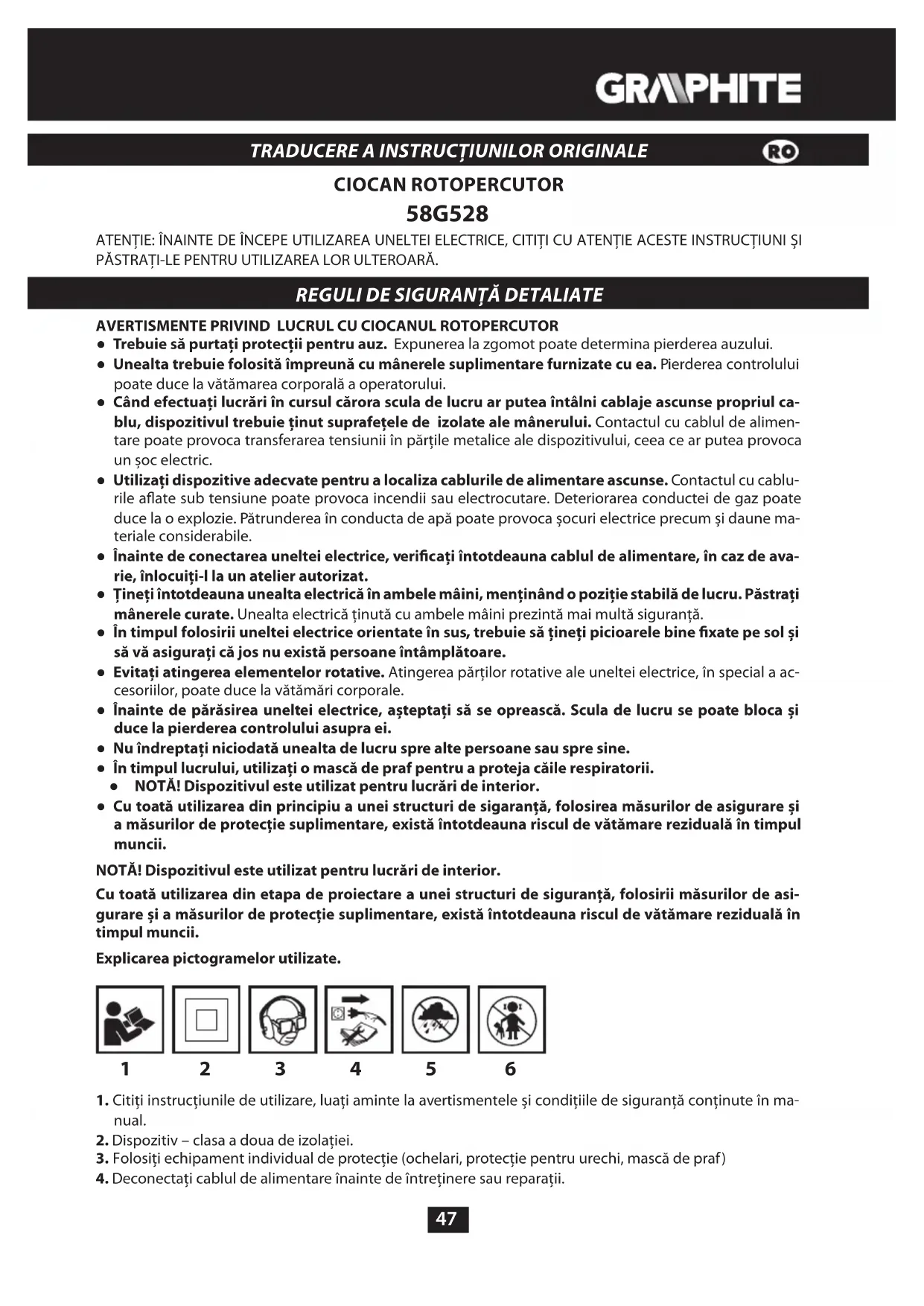

MANUAL DE UTILIZARE 58G528 Graphite

• Trebuie să purtați protectii pentru auz. Expunerea la zgomot poate determina pierderea auzului.
• Unealta trebuie folosită împreună cu mânerele suplimentare furnizate cu ea. Pierderea controlului poate duce la vătămarea corporală a operatorului.
• Când efectuați lucrări în cursul cărora scula de lucru ar putea întâlni cablaje ascunse propriul cablu, dispozitivul trebuie ținut suprafețele de izolate ale mânerului. Contactul cu cablul de alimentare poate provoca transferarea tensiunii în părțile metalice ale dispozitivului, ceea ce ar putea provoca un șoc electric.
• Utilizați dispositive adecvate pentru a localiza cablurile de alimentare ascunse. Contactul cu cablurile aflate sub tensiune poate provoca incendii sau electrocutare. Deteriorarea conductei de gaz poate duce la o explozie. Pătrunderea în conducta de apă poate provoca șocuri electrice precum și daune materiale considerabile.
• Înainte de conectarea uneltei electrice, verificați întotdeauna cablul de alimentare, în caz de avarie, înlocuiti-l la un atelier autorizat.
• Tineți întotdeauna unealta electrică în ambele mâini, menținând o poziție stabilă de lucru. Păstrați mânerele curate. Unealta electrică ținută cu ambele mâini prezintă mai multă siguranță.
• În timpul folosirii uneltei electrice orientate în sus, trebuie să țineți picioarele bine fixate pe sol și să vă asigurați că jos nu există persoane întâmplătoare.
• Evitați atingerea elementelor rotative. Atingerea părților rotative ale uneltei electrice, în special a accesoriiilor, poate duce la vătămări corporale.
• Înainte de părăsirea uneltei electrice, așteptați să se oprească. Scula de lucru se poate bloca și duce la pierderea controlului asupra ei.
• Nu îndreptați niciodată unealta de lucru spre alte persoane sau spre sine.
• În timpul lucrului, utilizați o mască de praf pentru a proteja căile respiratorii.
• NOTĂ! Dispozitivul este utilizat pentru lucrări de interior.
• Cu toată utilizarea din principiu a unei structuri de sigaranță, folosirea măsurilor de asigurare și a măsurilor de protecție suplimentare, există întotdeauna riscul de vătămare reziduală în timpul muncii.

NOTĂ! Dispozitivul este utilizat pentru lucrări de interior.

Cu toată utilizarea din etapa de proiectare a unei structuri de siguranță, folosirii măsurilor de asigurare și a măsurilor de protecție suplimentare, există întotdeauna riscul de vătămare reziduală în timpul muncii.

Explicarea pictogramelor utilizate.

1

2

3

4

5

6

1. Citiți instrucțiunile de utilizare, luați aminte la avertismentele și condițiile de siguranță conținute în manual.
2. Dispozitiv – clasa a doua de izolației.
3. Folosiți echipament individual de protectie (ochelari, protectie pentru urechi, mască de praf)

4. Deconectați cablul de alimentare înainte de întreținere sau reparații.

5. A proteja de ploaie.

6. Nu lăsați aparatul la îndemâna copiilor.

CONSTRUCTIE ŞI UTILIZARE

Ciocanul este un instrument electric de tip manual, clasa de izolație II. Acesta este propulsat de un motor cu colector cu o singură fază, a cărei viteză de rotație este redusă printr-un diferențial. Ciocanul poate fi folosit pentru forarea găurilor într-un modul de operare cu impact sau fără impact. Domeniile de utilizare sunt lucrările de renovare și construcție, tâmplărie, lucrările în domeniul activităților gospodărești (meșteșugărești).

Este interzis de a se folosi aparatul electric în alt scop decât cel prevăzut.

DESCRIEREA PAGINILOR DE GRAFICĂ

Numerotarea de mai jos se referă la elementele dispozitivului prezentate pe paginile grafice din acest manual de instructiuni.

1. Mâner SDS Plus
2. Tuleie de fixare
3. Comutator direcție rotație
4. Buton blocare pornire
5. Buton pornire
6. Buton ritm de muncă
7. Mâner suplimentar
8. Limitator
9. Buton blocare limitator

* Pot apărea diferențe între desen și produs.

DESCRIEREA MARCAJELOR GRAFICE FOLOSITE

ATENTIE

AVERTISMENT

INSTALARE/SETĂRI

INFORMATIE

ECHIPAMENTE ŞI ACCESORII

1. Mâner suplimentar - 1 buc.
2. Limitator/opritor adâncime - 1 buc.

3. Mandrină - 1 buc.

4. Adaptor mandrină - 1 buc.

5. Burghiu - 1 buc.
6. Valiză pentru transport - 1 buc.

PREGĂTIREA PENTRU MUNCĂ

INSTALAREA MÂNERULUI SUPLIMENTAR

Din motive de siguranță, în timpul utilizării ciocanului, folosiți întotdeauna mânerul suplimentar, care poate fi montat în orice poziție.

• Slăbiți partea inferioară a mânerului suplimentar (7) rotindu-l spre stânga.
• Glisați gulerul mânerului auxiliar (7) pe partea cilindrică a constructiei ciocanului.

- Întorceți-l spre partea cea mai convenabilă muncii destinate.

- Strângeti partea inferioară a mânerului suplimentar (7) prin rotire spre dreapta pentru a fixa sigur în poziția dorită.

INSTALAREA LIMITATORULUI

Limitatorul (8) este utilizat pentru a determina adâncimea degajării burghiului în material.

• Apăsați butonul de blocare a limitatorului (9) (fig. A).
• Glisați limitatorul (8) în orificiul din gulerul mânerului auxiliar (7).
• De blocat în poziția aleasă, prin eliberarea presiunii de pe butonul de blocare a limitatorului (9).

Tăieturile pe limitator (8) ar trebui să fie plasate în plan orizontal (perpendicular) cu privire la mânerul auxiliar (7). Acest aranjament oferă protectie optima blocării limitatorului.

MONTAREA INSTRUMENTELOR DE LUCRU

Ciocanul este proiectat să funcționeze cu instrumente de lucru care dețin mânere de tip SDS Plus. Înainte de a începe munca, curătați mânerele ciocanului și instrumentele de lucru

Deconectați instrumentul de la sursa de alimentare.

Ciocanul deține un sistem de fixare clic-clic (fără necesitatea de a extrage manșonul (2) în timpul asamblării instrumentului de lucru).

• Sprijiniti ciocanul pe o suprafață stabilă.
• Introduceți arborele titularului în mâner (1), glisându-l până la capăt (posibil să aveți nevoie de a roti instrumentul de lucru, până vor prelua poziția corectă) (fig C).
• Instrumentul de lucru este așezat corect, în cazul în care este imposibil de a scoate fără manșon de fixare (2) din mâner (1).

Dacă după introducerea instrumentului de lucru în mâner, tuleia de fixare (2) nu se întoarce în totalitate la poziția sa inițială, trebuie să scoateți instrumentul de lucru și să repetați întreaga operațiune.

Randamentul ridicat de lucru al ciocanului se obține numai atunci când sunt utilizate instrumente de lucru ascuțite și nedeteriorate. Dacă este necesar, instrumentele de lucru trebuie să fie înlocuite sau ascutite.

DEMONTAREA INSTRUMENTELOR DE LUCRU

La scurt timp după finalizarea muncii cu instrumentele de lucru, acestea pot fi fierbinți. Evitați contactul direct cu acestea și folosiți mănuși de protecție adecvate. Instrumentele de lucru trebuie să fie curățate după folosire.

Deconectați instrumentul de la sursa de alimentare.

• Tragetî înapoi și țineți manșonul de blocare (2).
• Cu cealaltă mână trageți instrumentul de lucru din mâner (1).

CUPLAJ SUPRASARCINĂ

Ciocanul este echipat cu un cuplaj de suprasarcină fixat pe interior. Axul ciocanului se oprește de îndată ce instrumentul de lucru se blochează, fapt ce ar putea provoca suprasarcina instrumentului.

LUCRU / SETĂRI

PORNIRE / OPRIRE

Tensiunea de alimentare trebuie să corespundă cu tensiunea nominală indicată pe plăcuța instrumentului.

Pornire - apăsați butonul de pornire (5) și mențineți-l în această poziție

Oprire - eliberați presiunea de pe comutator (5).

Blocarea butonului de pornire (activitate continuă)

Pornire:

• apăsați butonul de pornire (5) și mențineți-l în această poziție.
• apăsați butonul de blocare (4) (fig. D)
• eliberați presiunea de pe comutator de pornire (4).

Oprire:

- Apăsați și eliberați presiunea asupra comutatorului (5).

Domeniul de viteză a arborelui este controlat gradual de către comutatorul de declanșare (5).

COMUTATOR MOD DE OPERARE

Ciocanul este echipat cu un comutator de 4 poziții (6). În funcție de setarea sa poate găuri fără percuție, găurire cu percuție, dăltuire sau setarea dălții în poziția dorită. Înainte de a schimba poziția comutatorului modului de lucru (6), apăsați butonul de blocare „a” (fig E).

• Poz 0 = setează poziția dălții în poziția dorită (simbolul dălții)
• Poz 1 = găurire normală / înșurubare ( simbolul burghiului)
• Poz 2 = găurire cu percuție (simbolul burghiului și ciocanului)
• Poz 3 = dăltuire ( simbolul ciocanului)

Nu încercați să schimbați poziția comutatorului în timp ce motorul este pornit. Acest lucru ar putea duce la deteriorarea gravă a ciocanului, și chiar la prejudiciul utilizatorului. Nu utilizați mandrina, când ciocanul este setat să funcționeze sub funcția de găurire cu percuție. Acest mâner este proiectat exclusiv pentru găurirea fără percuție (în lemn sau oțel).

SENSUL DE ROTATIE ÎN DREAPA- ÎN STÂNGA

Cu ajutorul comutatorului de rotație (3) se realizează selectarea direcției de rotație a axului ciocanului. La alegerea sensului de rotație trebuie să urmați semnele grafice plasate pe unitate.

• Rotație în dreapta – de stabilit comutatorul direcției de rotație (3) în poziția corespunzătoare.
• Rotație în stânga - de stabilit comutatorul direcției de rotație (3) în poziția corespunzătoare (fig. F).

Nu faceți modificări în direcția de rotație, în timp ce axul se rotește. Înainte de pornire, verificați dacă comutatorul direcției de rotație este în poziția corectă. Nu ar trebui să se utilizeze direcția stânga de rotație, în timp ce este pornită percuția.

GĂURIREA ORIFICILOR

Începând lucru cu intenția de a găurii un diametru mai mare, este recomandat să se înceapă cu o gaură mică, iar apoi de prelucrat la dimensiunea dorită. Acest lucru previne supraîncărcarea ciocanului.
- În timpul realizării găurilor adânci ar trebui să fie găurit gradual, la o adâncime redusă, se retrage burghiul din gaura, pentru a permite îndepărtarea rumegușului sau prafului din gaură.
- Dacă în timpul forării burghiul se blochează, va funcționa cuplajul de suprasarcină. Opriți imediat instrumentul, pentru a preveni deteriorarea. Scoateți burghiul blocată din gaură.
- Păstrați ciocanul în axa găurii realizate. O operație mai eficientă este asigurată prin stabilirea burghiului în unghi drept față de suprafața piesei de prelucrat. Dacă nu se menține perpendicular în timpul funcționării, aceasta poate provoca blocaje sau ruperea bitului în gaura.

Forajul prelungit la viteză mică a axului de rotație poate duce la supraîncălzirea motorului. Ar trebui să se ia pauze periodice de la locul de muncă sau să se permită funcționarea dispozitivului la viteză maximă fără sarcină timp de aproximativ 3 minute. Aveți grijă să nu astupați găura din carcasă dedicată pentru ventilația motorului.

GĂURIRE FĂRĂ PERCUȚIE

i Materiale, cum ar fi oțel, lemn și materiale plastice, etc. pot fi forate folosind ciocanul prin utilizarea mandri- nei cu adaptor de tranziție. Se asamblează prin răsucire mânerului și adaptorului, apoi se pune în mânerul ciocanului (procedează ca în cazul burghiilor cu mâner SDS-Plus) (fig G).

Utilizați burghie din oțel de mare viteză sau oțel carbon (numai în lemn și materiale pe bază de lemn).

Nu utilizați mandrina bormașinii, când ciocanul este setat să funcționeze sub funcția de găurire cu percuție. Acest mâner este proiectat exclusiv pentru găurirea fără percuție (în lemn sau oțel).

GĂURIRE CU PERCUȚIE

Pentru a obține cele mai bune rezultate ar trebui să utilizați burghie de înaltă calitate cu carbură (widia).

Format în timpul lucrărilor de constructie, praful este nociv pentru sănătate. În scopul de a atenua impactul negativ, se recomandă să utilizați o mască de praf, și ar trebui să fie utilizată o bună ventilație la locul de muncă.

• Selectați modul adecvat de găurire, în acest caz găurirea cu percuție.
• Introduceți în mâner (1) tipul corespunzător de burghiu cu coada de tip SDS-Plus.
• Apăsați burghiul pe piesa prelucrată.
• Porniti ciocanul (mecanismul ciocanului ar trebui să funcționeze fără probleme, iar instrumentul de lucru nu ar trebui să sarà de pe suprafața piesei de prelucrat).
• Dacă aveți nevoie, puteți crește viteza prin apăsarea butonului de alimentare (5).

Uneori, apare o ușoară bătaie a instrumentului de lucru atunci când porniți mașina fără sarcină, fiind o acțiune normală. Instrumentul de lucru este centrat automat la contactul cu materialul. În nici un caz nu afectează precizia găuririi.

INFORMATII SUPLIMENTARE LEGATE DE UTILIZAREA CIOCANULUI

Găurirea cu percuție necesită o mică presiune din partea ciocanului.

Pentru a obține cele mai bune performanțe atunci când se lucrează pe dispozitiv, trebuie să aibă o presiune constantă, moderată (nu excesiv), deoarece acest lucru ar reduce eficiența și performanța din cauza sarcinii prea mari ale motorului. Ciocanul uns cu agenți de lubrifiere necesită o anumită perioadă să se încălzească, în funcție de temperatura mediului ambiant. Dacă lăsați ciocanul (neutilizat) pentru o lungă perioadă de timp sau se utilizează la temperatură scăzută, ar trebui să fie lăsat să lucreze fără nici o sarcină timp de 3-5 minute. Instrumentele de lucru ascuțite cresc eficiența de lucru. Orificiile de aerisire necurățate reduc riscul de supraîncălzire a motorului.

OPERARE ŞI ÎNTRETINERE

Înainte de a începe activitățile legate de controlul, întreținerea sau repararea, deconectați cablul de alimentare de la priză.

ÎNTRETINERE ŞI DEPOZITARE

• Se recomandă curățarea aparatului imediat după fiecare utilizare.
• Pentru curățare, nu folosiți apă sau alte lichide.
• Ştergeti mașina cu o cârpă uscată sau cu ajutorul aerului comprimat la presiune scăzută.
• Nu folosiți agenti de curățare sau solventi, deoarece aceștia pot deteriora componentele din plastic.
• Curățați în mod regulat orificiile de ventilare din carcasa motorului pentru a preveni supraîncălzirea.
• În caz de deteriorare a cablului de alimentare, înlocuți-l cu un cablul cu parametrii indentici. Această operație trebuie să fie efectuată de către un specialist calificat sau service-ul produsului.
• În caz de scântei excesive la comutatorul, este nevoie de a se verifica starea periilor de carbon la motor de câtre persoanele de specialitate.
• Aparatul trebuie păstrat întotdeauna într-un loc uscat, nu la îndemâna copiilor.

ÎNLOCUIREA PERIILOR DE CARBON

Periile de carbon ale motorului uzate (mai scurte de 5 mm), arse sau rupte trebuie înlocuite imediat. Întotdeauna se schimbă ambele perii în același timp.

Operatia de înlocuire a periilor de carbon ar trebui încredințată numai persoanei de specialitate, folosind piese originale.

Orice fel de defect ar trebui rezolvat de către service-ul autorizat al producătorului.

PARAMETRII TEHNICI

DATE TEHNICE

Ciocan rotopercutor
Parametrii Valoare
Tensiune de alimentare 230 V AC
Frecvență de alimentare 50 Hz
Puterea nominală 900 W
Viteza de rotație 0 - 900 min		-1
Frecvența de lovire 0 - 5000 min		-1
Energia de impact 3,4 J
Tip de mâner a instrumentului de lucru SDS Plus
Diametrul maxim de foraj	beton 30 mm
	oțel 13 mm
	lemn 30 mm
Clasa de protecție II
Greutate 3,2 kg
Anul de producție 2021

DATE REFERITOR LA ZGOMOT ŞI VIBRAȚII

Informații privind zgomotul și vibrațiile

Nivelul zgomotului emis cum sunt nivelul presiunii acustice emise Lp A și nivelul puterii acustice Lw A precum și incertitudinea măsurării K, au fost prezentate mai jos în instrucțiuni în conformitate cu norma EN 60745.

Valoarea vibrațiilor (valoarea accelerărilor) a_h și incertitudinea măsurării K au fost marcate mai jos conform normei EN 60745-2-6.

Nivelul vibrațiilor arătat în aceste instrucțiuni a fost măsurat conform procedurii de măsurare specificată de norma EN 60745 și poate fi folosit la compararea electrosculelor. De asemenea se poate folosi în analiza preliminară e expunerii la vibrații.

Nivelul vibrațiilor indicat este reprezentativ pentru utilizările de bază ale electrosculei. Dacă sculele electrice vor fi utilizate în alte activități sau cu alte unelte de lucru, precum și dacă nu sunt întreținute în mod corespunzător, atunci nivelul vibrațiilor poate suferi schimbări. Cauzele menționate mai sus pot amplifica expoziția la vibrații în toată perioada de lucru.

Pentru evaluarea precisă a expoziției la vibrații, trebuie lute în considerare perioadele în care electroscula este oprită sau când este pornită dar nu lucrează. În felul acesta expoziția totală la vibrații poate fi mult mai redusă. Trebuie implementate mijloace suplimentare de siguranță în scopul protejării utilizatorului împotrive consecințelor vibrațiilor, cum sunt: conservarea electrosculelor și uneltelor de lucru, asigurarea unei temperaturi corespunzătoare a mâinilor, organizarea bună a muncii.

Nivel de presiune acustică Lp _A = 92,64 dB(A) K = 3 dB(A)

Nivelul de putere acustică : Lw _A = 103,64 dB(A) K = 3 dB(A)

Valoarea acceleratiei vibratiilor (foraj cu lovire în beton) a_h=13,772 m/s^2 K=1,5 m/s^2

Valoarea acceleratiei vibratiilor (dăltuire) a_h=13,115 m/s^2 K=1,5 m/s^2

PROTECTIA MEDIULUI

Produsele alimentate electric nu trebuie aruncate împreună cu deșeurile menajere, ci predate în locurile corespunzătoare. Informațiile pe tema reciclării vă poate furniza vânzătorul produsului sau autoritățile locale. Deșeurile cu echipamente electrice și electronice conțin substanțe nocive pentru mediu. Echipamentele care nu fac obiectul reciclării pot fi o potențială amenințare la adresa mediului și sănătății umane.

* Ne rezervăm dreptul de a face modificări.

"Grupa Topex SRL" Societate comandritară cu sediul în Varșovia str. Pograniczna 2/4 (în continuare "Grupa Topex") informează că, toate drepturile de autor referitor la instrucțiunile prezente (în continuare "instrucțiuni") atât conținutul, fotografiile , schemele, desenele cât și compoziția, aparțin exclusiv Grupa Topex-ului fiind ocrotite de drept în baza legii din 4 februarie 1994, referitor la drepturile autorului și similare (Legea 2006 nr.90 poz.631 cu republicările ulterioare). Copierea, schimbarea, publicarea, modificarea parțială sau totală cu scop comercial, fără acepatrea în scris a Grupa Topex-ului, este strict interzisă și poate fi trasă la răspundere de drept civil și penal.
