HASZNÁLATI ÚTMUTATÓ 58G528 Graphite

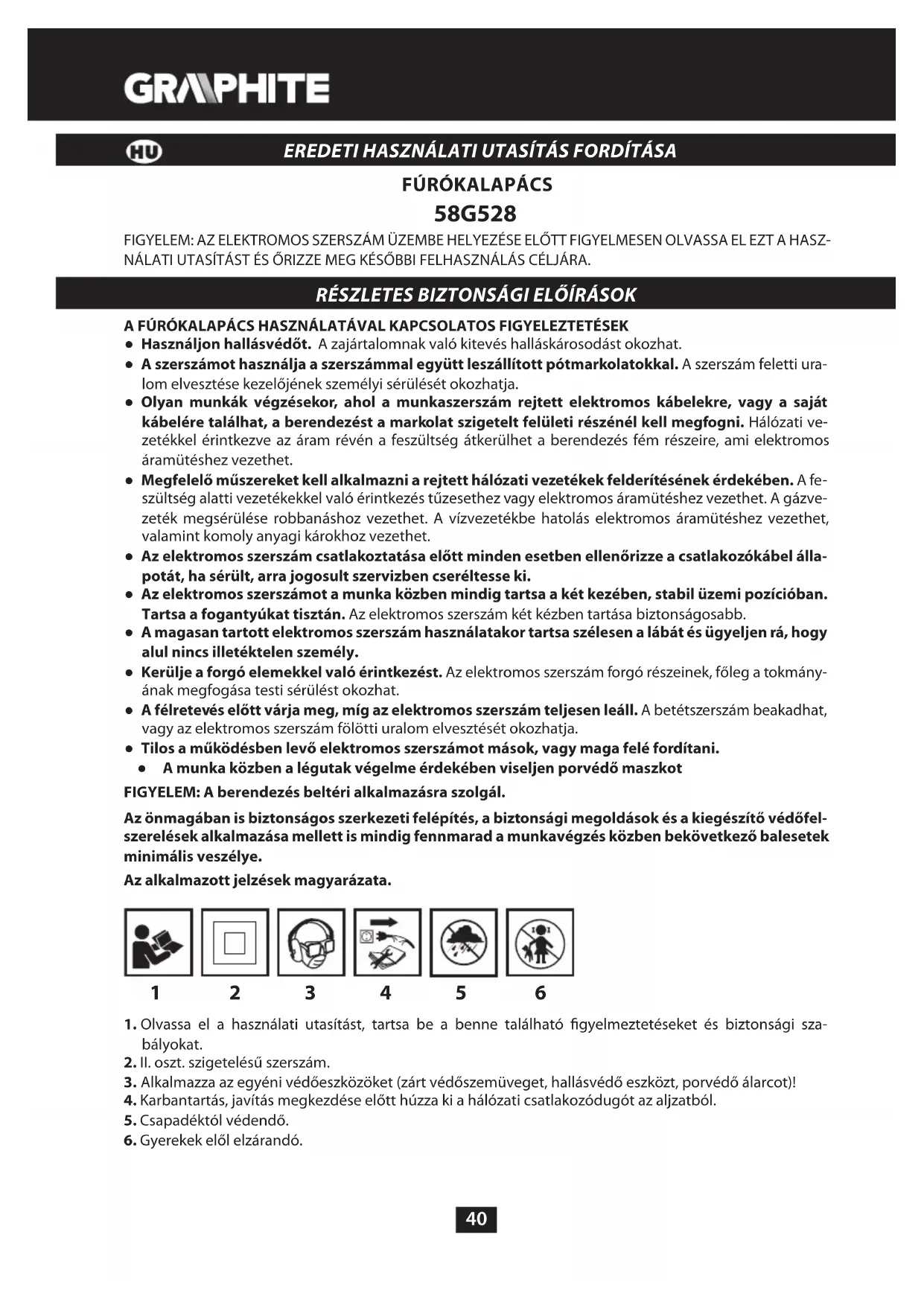

58G528 FIGYELEM: AZ ELEKTROMOS SZERSZÁM ÜZEMBE HELYEZÉSE ELŐTT FIGYELMESEN OLVASSA EL EZT A HASZ- NÁLATI UTASÍTÁST ÉS ŐRIZZE MEG KÉSŐBBI FELHASZNÁLÁS CÉLJÁRA. RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK A FÚRÓKALAPÁCS HASZNÁLATÁVAL KAPCSOLATOS FIGYELEZTETÉSEK ● Használjon hallásvédőt. A zajártalomnak való kitevés halláskárosodást okozhat. ● A szerszámot használja a szerszámmal együtt leszállított pótmarkolatokkal. A szerszám feletti ura- lom elvesztése kezelőjének személyi sérülését okozhatja. ● Olyan munkák végzésekor, ahol a munkaszerszám rejtett elektromos kábelekre, vagy a saját kábelére találhat, a berendezést a markolat szigetelt felületi részénél kell megfogni. Hálózati ve- zetékkel érintkezve az áram révén a feszültség átkerülhet a berendezés fém részeire, ami elektromos áramütéshez vezethet. ● Megfelelő műszereket kell alkalmazni a rejtett hálózati vezetékek felderítésének érdekében. A fe- szültség alatti vezetékekkel való érintkezés tűzesethez vagy elektromos áramütéshez vezethet. A gázve- zeték megsérülése robbanáshoz vezethet. A vízvezetékbe hatolás elektromos áramütéshez vezethet, valamint komoly anyagi károkhoz vezethet. ● Az elektromos szerszám csatlakoztatása előtt minden esetben ellenőrizze a csatlakozókábel álla- potát, ha sérült, arra jogosult szervizben cseréltesse ki. ● Az elektromos szerszámot a munka közben mindig tartsa a két kezében, stabil üzemi pozícióban. Tartsa a fogantyúkat tisztán. Az elektromos szerszám két kézben tartása biztonságosabb. ● A magasan tartott elektromos szerszám használatakor tartsa szélesen a lábát és ügyeljen rá, hogy alul nincs illetéktelen személy. ● Kerülje a forgó elemekkel való érintkezést. Az elektromos szerszám forgó részeinek, főleg a tokmány- ának megfogása testi sérülést okozhat. ● A félretevés előtt várja meg, míg az elektromos szerszám teljesen leáll. A betétszerszám beakadhat, vagy az elektromos szerszám fölötti uralom elvesztését okozhatja. ● Tilos a működésben levő elektromos szerszámot mások, vagy maga felé fordítani. ● A munka közben a légutak végelme érdekében viseljen porvédő maszkot FIGYELEM: A berendezés beltéri alkalmazásra szolgál. Az önmagában is biztonságos szerkezeti felépítés, a biztonsági megoldások és a kiegészítő védőfel- szerelések alkalmazása mellett is mindig fennmarad a munkavégzés közben bekövetkező balesetek minimális veszélye. Az alkalmazott jelzések magyarázata.

1. Olvassa el a használati utasítást, tartsa be a benne található gyelmeztetéseket és biztonsági sza-

2. II. oszt. szigetelésű szerszám.

3. Alkalmazza az egyéni védőeszközöket (zárt védőszemüveget, hallásvédő eszközt, porvédő álarcot)!

4. Karbantartás, javítás megkezdése előtt húzza ki a hálózati csatlakozódugót az aljzatból.

5. Csapadéktól védendő.

6. Gyerekek elől elzárandó.41

FELÉPÍTÉS, RENDELTETÉS

A fúrókalapács II. szigetelési osztályba sorolt elektromos kézi szerszám. A berendezés meghajtását egy- fázisú, kommutátoros elektromotor végzi, amely forgási sebességének csökkentéséről fogaskerék-áttétel gondoskodik. A fúrókalapács használható fúró vagy ütvefúró üzemmódban lyukak fúrására, valamint csa- tornák vésésére, illetve felületi megmunkálásra olyan anyagok esetében, mint pl. a beton, a kő, a tégla, stb. Felhasználási területe kiterjed az építési, felújítási és asztalosipari munkákra, valamint az önállóan végzett otthoni barkácsolás során a legkülönfélébb tevékenységekre. Tilos az elektromos szerszámot rendeltetésétől eltérő célra alkalmazni.

AZ ÁBRÁK ÁTTEKINTÉSE

Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái szerinti jelöléseit követi.

3. Forgásirányváltó kapcsoló

4. Az indítókapcsoló reteszelőgombja

6. Üzemmódváltó kapcsoló

8. Fúrásmélység-határoló

9. A fúrásmélység-határoló reteszelőgombja

• Előfordulhatnak különbségek a termék és az ábrák között.

ÖSSZESZERELÉS / BEÁLLÍTÁS

2. Fúrásmélység-határoló léc - 1 db

4. Tokmányadapter - 1 db

A fúrókalapáccsal végzett munka biztonságossága érdekében minden esetben használja a pótmar- kolatot, amely rögzítésének kerületén bármely állásban rögzíthető. ● Lazítsa meg a (7) pótmarkolat alsó részét, balra elforgatva. ● Csúsztassa a (7) pótmarkolat gallérját a fúrókalapács házának hengeres nyakrészére. ● Fordítsa a végzendő munkának leginkább megfelelő helyzetbe. ● Jobbra forgatva csavarja be a (7) pótmarkolat alsó részét, így rögzítse a kívánt helyzetben. A FÚRÁSMÉLYSÉGHATÁROLÓ LÉC FELSZERELÉSE A (8) fúrásmélység-határoló a fúrószár anyagba süllyesztése mélységének beállítására szolgál. ● Nyomja be a fúrásmélység-határoló (9) reteszelőgombját (A. ábra). ● A (8) határolólécet tolja be a (7) pótmarkolat gallérjának nyílásába.42 ● A fúrásmélység-határoló (9) gombjának felengedésével rögzítse a beállított helyzetben a határolólécet. A (8) határolóléc bevágásainak vízszintes helyzetben kell állniuk, a (7) pótmarkolatra merőlegesen. Ilyen helyzetben optimális a határolóléc rögzítése.

A fúrókalapács SDS-PLUS rendszerű szerszámok befogására alkalmas. A művelet megkezdése előtt tisztítsa meg a fúrókalapács markolatát és a befogandó szerszámot. Áramtalanítsa a szerszámot. A fúrókalapács clic-clic befogású (nem kell visszahúzni a (2) rögzítőgyűrűt a szerszám befogásakor). ● Támassza a fúrókalapácsot stabil felszínre. ● A befogandó szerszám szárát tolja ütközésig az (1) tokmányba (a befogandó szerszámot szükség esetén forgassa el, míg megfelelő lesz a helyzete) (C. ábra). ● A befogandó szerszám rögzítése megfelelő, ha az (1) tokmány (2) rögzítőgyűrűjének hátrahúzása nélkül nem lehet kihúzni. Ha a szerszám befogása után a (2) rögzítőgyűrű nem tér vissza teljesen eredeti helyzetébe, húzza ki a befo- gandó szerszámot, és ismételje meg az egész műveletet elölről. A fúrókalapács működési hatékonyságának optimumát csak éles, sérülésmentes szerszámok hasz- nálata biztosítja. Szükség esetén cserélje újra vagy élezze meg a betétszerszámot. A BEFOGOTT SZERSZÁM ELTÁVOLÍTÁSA A munka befejezésekor a szerszám igen forró lehet. Kerülje közvetlen érintését, használjon megfe- lelő védőkesztyűt. Kivétele után tisztítsa meg a szerszámot. Áramtalanítsa a szerszámot. ● Húzza hátra és tartsa ebben a helyzetben a (2) rögzítőgyűrűt. ● Másik kezével húzza ki a szerszámot az (1) tokmányból.

NYOMÁSHATÁROLÓ TENGELYKAPCSOLÓ

A fúrókalapács belső beállítású túlterhelésvédő tengelykapcsolóval van felszerelve. A fúrókalapács meghaj- tótengelye (orsója) leáll, ha a befogott szerszám beszorul, ami a szerszám túlterheléséhez vezethetne. MUNKAVÉGZÉS / BEÁLLÍTÁSOK

A hálózati feszültségnek meg kell egyeznie a fúrókalapács gyári adattábláján feltüntetett feszült- séggel. Indítás - nyomja meg és tartsa benyomva az (5) indítókapcsolót. Leállítás - engedje fel az (5) indítókapcsoló gombot. Az indítókapcsoló reteszelése (folyamatos üzem) Beindítás: ● Nyomja meg és tartsa benyomva az (5) indítókapcsolót. ● Nyomja be az indítókapcsolót reteszelő (4) gombot (D. ábra). ● Engedje fel a (4) indítókapcsoló gombját. Leállítás: ● Nyomja be, majd engedje fel a (5) indítókapcsolót. Az orsó fordulatszámát a (5) indító kapcsolóra kifejtett nyomás mértékével lehet szabályozni.43

AZ ÜZEMMÓDVÁLTÓ KAPCSOLÓ

A fúrókalapács négyállású üzemmódváltó (6) kapcsolóval szerelt. Beállításuktól függően lehet a gépet egy- szerű fúrásra, ütvefúrásra, vésésre használni, vagy a vésőt megfelelő helyzetbe állítani. A (6) üzemmódváltó átkapcsolása előtt nyomja be a kapcsoló „a” reteszét (E. ábra). ● 0 állás = ebben az állásban állítható a véső a kívánt helyzetbe (véső jele) ● 1 állás = egyszerű fúrás / csavarozás (fúrószár jele) ● 2 állás = ütvefúrás (fúrószár és kalapács jele) ● 3 állás = vésés (kalapács jele) Tilos az üzemmódváltó kapcsoló átkapcsolása működő motornál. Ez a fúrókalapács komoly káro- sodását, sőt, a kezelőjének sérülését okozhatja. Tilos a hárompofás tokmány használata, ha a fúró- kalapács ütvefúró üzemmódba van állítva. Ez a tokmány kizárólag egyszerű fúrására használható (fában vagy acélban).

FORGÁSIRÁNY JOBBRA – BALRA

A (3) forgásirányváltó kapcsolóval megválasztható a fúrókalapács orsójának forgásiránya. A forgásirány ki- választásánál a szerszám házán található jelzéseket kell gyelembe venni. ● Forgásirány jobbra – állítsa az (3) forgásirány-váltó kapcsolót a megfelelő állásba. ● Forgásirány balra – állítsa az (3) forgásirány-váltó kapcsolót a megfelelő állásba (F. ábra). Tilos a szerszám forgásirányát megváltoztatni, amikor a fúrókalapács orsója forog. Bekapcsolás előtt ellenőrizze, hogy a forgásirány-váltó kapcsoló a megfelelő állásban van-e. Ne használjon balos forgási irányt ütvefúró üzemmódban.

● Nagy átmérőjű furatok készítése esetén javasolt először kisebb átmérőjű furatot készíteni, majd azt a kívánt méretre felfúrni. Ezzel megelőzhető a fúrókalapács esetleges túlterhelése. ● Mély furatok készítése esetén fúrjon fokozatosan, szakaszokban, kisebb mélységekig, kiemelve időnként a fúrószárat, hogy eltávolítsa a keletkező port vagy forgácsot a furatból. ● Ha fúrás közben a fúrószár esetlegesen beszorul, a túlterhelésvédő tengelykapcsoló működésbe lép. Ilyenkor azonnal kapcsolja ki a fúrókalapácsot, nehogy károsodjon. Távolítsa el a beszorult fúrószárat a furatból. ● A fúrókalapácsot tartsa a készülő furat tengelyének vonalában. Akkor a leghatékonyabb a fúrás, ha a fúrószár merőleges a fúrandó munkadarab felületére. Ha munka közben nem tartja meg a merőleges helyzetet, az a fúrószár beszorulásához, töréséhez vezethet. A hosszú ideig tartó, kis fordulatszámon végzett fúrás a motor túlmelegedéséhez vezethet. Tartson rendszeres szünetet a munkában, vagy engedje, hogy a szerszám terhelés nélkül a maximális for- dulatszámon működjön mintegy 3 percig. Fordítson arra gyelmet, hogy a gép házán lévő, a motor hűtésére szolgáló szellőzőnyílások soha ne legyenek eltakarva.

Olyan anyagokban, mint az acél, a fa, a műanyagok, stb. fúrhatók a fúrókalapáccsal a hárompofás tokmány és adapterének használatával. Csavarja össze az adaptert a hárompofás tokmánnyal, és fogja be a fúrókala- pács tokmányába (az SDS-PLUS rendszerű fúrószárakhoz hasonlóan) (G. ábra). Használjon gyorsvágó acél vagy szénacél (csak fához és fához hasonló anyagok fúrásához) anyagú fúró- szárakat. Tilos a hárompofás tokmány használata, ha a fúrókalapács ütvefúró üzemmódba van állítva. Ez a tokmány kizárólag egyszerű fúrására használható (fában vagy acélban).

A megfelelő eredmény eléréséhez használjon jó minőségű, vídiabetétes fúrószárakat.44 Az építési-felújítási munkák során keletkező por káros az egészségre. Káros hatásának korlátozására porvédő álarc használata ajánlott, és a munkavégzés helyének jó szellőzéséről is gondoskodni kell. ● Válassza meg a megfelelő üzemmódot, ebben az esetben az ütvefúrást. ● Fogja be az (1) tokmányba a megfelelő, SDS-PLUS rendszerű fúrószárat. ● Nyomja a fúrószárat a megmunkált anyaghoz. ● Indítsa el a fúrókalapácsot (a fúrókalapács működésének folyamatosnak kell lennie, a fúrószár pedig ne ugráljon a megmunkált anyagon). ● Szükség esetén a fordulatszám növelhető a (5) indítókapcsolóra gyakorolt nagyobb nyomással. A betétszerszám időnként előforduló kismértékű kotyogása a gép beindítása után, terhelés nélkül normális jelenség. A betétszerszám a megmunkálandó anyaggal érintkezés pillanatában automati- kusan központossá válik. Ez nincs semmilyen befolyással a fúrás pontosságára. TOVÁBBI TANÁCSOK A FÚRÓKALAPÁCS HASZNÁLATÁHOZ Az ütvefúráshoz és a véséshez a szerszámra csak enyhe nyomást kell gyakorolni. A munkavégzés során a legjobb hatékonyság eléréséhez a fúrókalapácsra állandó, mérsékelt nyomást kell gyakorolni (nem túl erőset), mert az a munka hatékonyságát rontaná, és túlzottan megterhelő lenne a mo- torra. A kenőzsírral feltöltött fúrókalapácsnak szüksége van melegedési időre, a környezeti hőmérséklettől függően. Ha a fúrókalapácsot hosszabb idő után helyezi újra üzembe, vagy ha alacsony hőmérsékleten használja, először 3-5 percig működtesse terhelés nélkül. Az éles, jól megélezett szerszámok javítják a mun- ka hatékonyságát. A szellőzőnyílások tisztántartása csökkenti a motor túlmelegedésének kockázatát.

KEZELÉS, KARBANTARTÁS

Bármilyen szerelési, beállítási, javítási vagy karbantartási művelet megkezdése előtt húzza ki a hálózati csatlakozót az aljzatból.

KARBANTARTÁS, TÁROLÁS

● Minden esetben ajánlott a használat befejeztével azonnal megtisztítani a berendezést. ● A tisztításhoz tilos vizet vagy más folyadékot használni. ● Ne használjon semmilyen tisztítószert vagy oldószert, mert károsíthatják a műanyagból készült eleme- ket. ● Az eszközt tisztítsa száraz törlőkendővel vagy fúvassa le alacsony nyomású sűrített levegővel. ● Rendszeresen tisztítsa ki a motorház szellőzőnyílásait, hogy megelőzze ezzel a motor esetleges túlme- legedését. ● Ha a motor kommutátoránál túlzott szikraképződést tapasztal, ellenőriztesse szakemberrel a motor szénkeféinek állapotát. ● Ha a hálózati csatlakozókábel megsérül, azt azonos műszaki jellemzőkkel rendelkező csatlakozókábellel kell kicserélni. A cserét bízza szakemberre vagy szakszervizre. ● Az eszközt tárolja száraz, gyermekektől elzárt helyen.

A motor elhasználódott (5 mm-nél rövidebb), elégett vagy megrepedt szénkeféit azonnal ki kell cse- rélni. A két szénkefét minden esetben együtt kell kicserélni. A szénkefék cseréjét kizárólag szakemberrel végeztesse, és kizárólag eredeti alkatrészek felhasz- nálásával. Bármiféle felmerülő meghibásodás javítását bízza a gyári márkaszervizre.45

Fúrókalapács Jellemző Érték Hálózati feszültség 230 V AC Hálózati frekvencia 50 Hz Névleges teljesítmény 900 W Fordulatszám 0 - 900 min

Ütési frekvencia 0 - 5000 min

Ütési energia 3,4 J Szerszámbefogás SDS Plus Maximális fúrási átmérő beton 30 mm acél 13 mm fa 30 mm Érintésvédelmi besorolási osztály II Tömeg 3,2 kg Gyártási év 2021

ZAJ- ÉS REZGÉSVÉDELMI ADATOK

Zajjal és rezgéssel kapcsolatos tájékoztató A jelen útmutatóban a kibocsátott zajszintek, mint a Lp

hangteljesítményszint és a K mérési bizonytalanság az EN 60745 szabvány szerint kerültek megadásra. A rezgés a

értéke (rezgésgyorsulás értéke) és a K mérési bizonytalanság az EN 60745-2-6 szabvány szerint kerültek megadásra. A jelen útmutatóban megadott rezgési szint az EN 60745 szabvány által megadott mérési eljárás szerint került megadásra és alkalmazható az elektromos szerszámok összehasonlításához. Szintén felhasználható a rezgési expozíció előzetes kiértékeléséhez. A megadott rezgési szint reprezentatív az elektromos szerszám alapvető alkalmazása tekintetében. Amen- nyiben az elektromos szerszám más formában vagy egyéb szerszámmal kerül alkalmazásra, valamint, ha nem volt elegendő mértékben karbantartva, a rezgési szint módosulhat. A fent említett okok a rezgés expozícióját valamennyi munka tekintetében megnöveli. A rezgés expozíció pontos felbecsüléséhez gyelembe kell venni az elektromos szerszám kikapcsolt, va- lamint bekapcsolt, de nem használt időtartamát. Ezzel a módszerrel a rezgés össze expozíció lényegesen kisebb lehet. A felhasználó rezgés hatásától való védelme érdekében további védőintézkedésekre van szükség, mint pl.: az elektromos szerszám és a munkaeszközök karbantartása, a kezek megfelelő hőmérsékletének bizto- sítása, megfelelő munkaszervezés. Hangnyomás-szint : Lp

= 92,64 dB(A) K = 3 dB(A) Hangteljesítmény-szint : Lw

= 103,64 dB(A) K = 3 dB(A) Rezgésgyorsulás: (ütvefúrás betonban) a

Rezgésgyorsulás (vésés) a

Az elektromos üzemű termékeket ne dobja ki a házi szeméttel, hanem azt adja le hulladékkezelésre, hulladékgyűjtésre szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott elektromos és elektronikai berendezések a természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek, újra- hasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a környezet és az emberi egészség számára.

• A változtatás joga fenntartva! A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (székhelye: Varsó, ul. Pograniczna 2/4) (a továbbiakban: „Grupa Topex”) kijelenti, hogy a jelen használati utasítás (továbbiakban „Használati Utasítás”) tartalmával – ideértve többek között annak szövegével, a felhasznált fényképekkel, vázlatokkal, rajzokkal, valamint a formai megjelenéssel – kapcsolatos összes szerzői jog a Grupa Topex kizárólagos tulajdonát képezi és mint ilyenek jogi védelem alatt állnak, az 1994. február 4-i, a szerzői és ahhoz hasonló jogokról szóló törvényben foglaltak szerint (Dz.U. (Törvényközlöny) 2006. évf.

90. szám 631. tétel, a későbbi változásokkal). A Használati Utasítás egészének vagy bármely részletének haszonszerzés

céljából történő másolása, feldolgozása, közzététele, megváltoztatása a Grupa Topex írásos engedélye nélkül polgárjogi és büntetőjogi felelősségre vonás terhe mellett szigorúan tilos.47
