58G528 - Puur Graphite - Tasuta kasutusjuhend

Tehnilised omadused	Graphite 58G528 puurmasin, võimsus 600W, tühikäigukiirus 0-2800 p/min, padrun 13 mm.
Kasutamine	Ideaalne puurimiseks puidus, metallis ja plastikust. Löökfunktsioon betooni jaoks.
Hooldus ja remont	Puhastage regulaarselt padrunit ja määrige liikuvad osad. Kontrollige kaableid ja ühendusi.
Ohutus	Kasutage kaitseprille ja kindaid. Ärge kasutage niisketes keskkondades.
Üldinfo	Kaal: 1,5 kg. 2-aastane garantii. Komplektis kasutusjuhend.

Korduma kippuvad küsimused - 58G528 Graphite

Kuidas ma saan vahetada oma Graphite 58G528 puurmasina puuriterat?

Puuritera vahetamiseks veenduge, et puurmasin on vooluvõrgust lahti ühendatud. Keerake padrunit päripäeva või vastupäeva, et puuriterast vabastada. Sisestage uus puuriter ja pingutage padrun uuesti.

Minu puurmasin ei käivitu, mida teha?

Kontrollige esmalt, kas puurmasin on korralikult ühendatud. Veenduge ka, et lüliti on asendis 'ON'. Kui see ikkagi ei käivitu, kontrollige toitejuhet kahjustuste suhtes.

Kuidas reguleerida oma Graphite 58G528 puurmasina kiirust?

Puurmasina kiirust saab reguleerida päästiku juures oleva kiiruse regulaatori abil. Vajutage õrnalt aeglase kiiruse jaoks ja tugevamalt suurema kiiruse jaoks.

Mis on puurmasina maksimaalne puurimisvõime?

Graphite 58G528 puurmasina maksimaalne puurimisvõime on 13 mm puitu ja 10 mm metalli.

Kuidas puhastada oma puurmasinat pärast kasutamist?

Lülitage puurmasin vooluvõrgust välja ja kasutage niisket lappi välispindade pühkimiseks. Vältige agressiivsete kemikaalide kasutamist. Padruni puhastamiseks võite kasutada pehmet harja tolmu ja prahi eemaldamiseks.

Kas ma saan oma puurmasinat kasutada kruvide keeramiseks?

Jah, Graphite 58G528 puurmasinat saab kasutada kruvide keeramiseks, kuid soovitatav on kasutada sobivat kruvikeeraja otsikut ja reguleerida kiirus madalale tasemele, et vältida kruvide kahjustamist.

Mis on minu puurmasina garantii?

Graphite 58G528 puurmasin on tavaliselt kaetud 2-aastase garantiiga. Palun kontrollige oma kasutusjuhendit konkreetsete üksikasjade jaoks.

Kuidas ma saan oma puurmasinat õigesti hoiustada?

Hoiustage puurmasinat kuivas ja jahedas kohas, eemal niiskusest. Kasutage selle transpordikotti, kui see on saadaval, ja vältige raskete esemete asetamist selle peale.

Mida teha, kui minu puurmasina padrun on kinni jäänud?

Kui padrun on kinni jäänud, proovige seda lahti saada, kandes sellele veidi määrdeainet. Laske mõni minut mõjuda ja proovige seejärel uuesti lahti keerata.

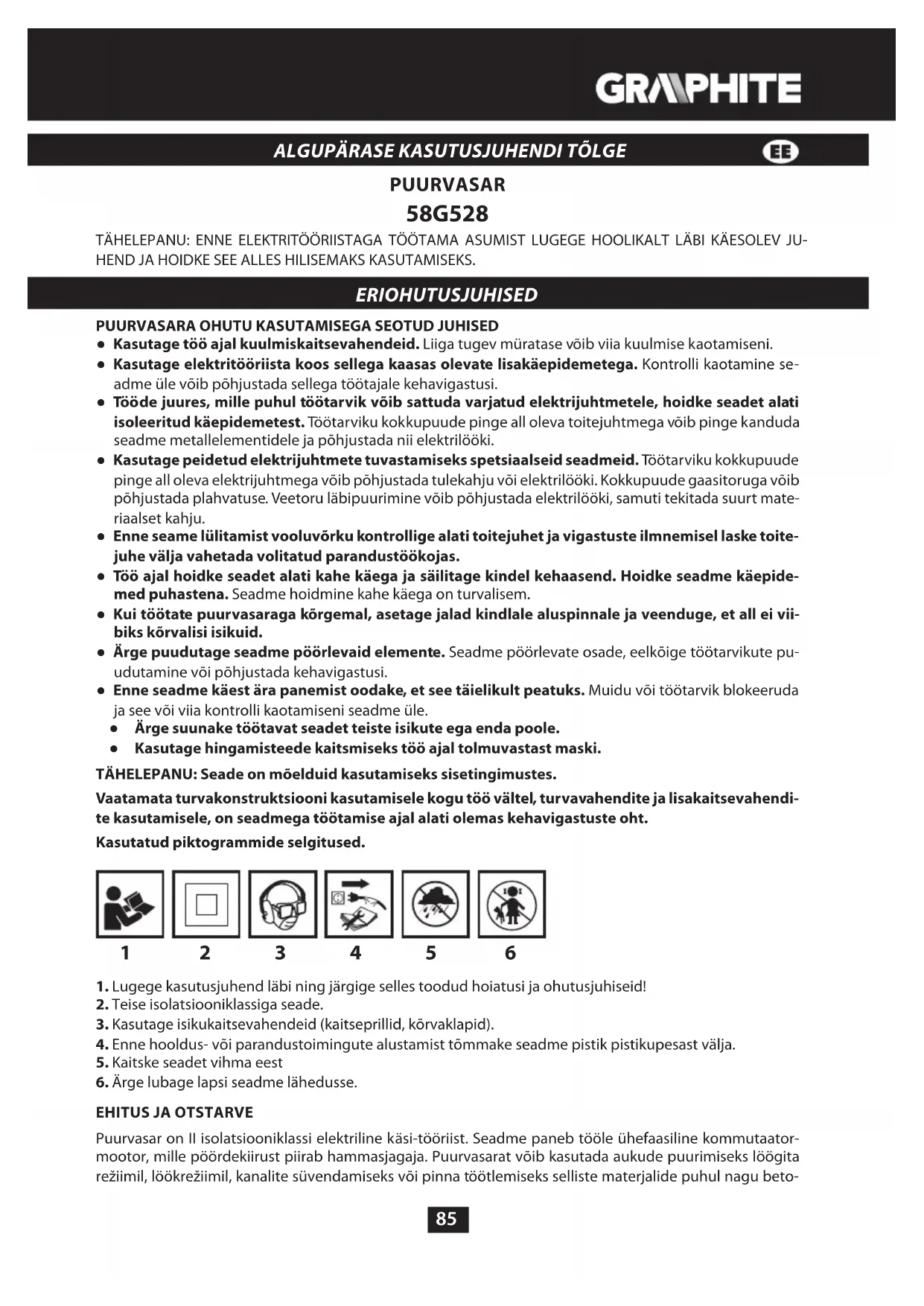

KASUTUSJUHEND 58G528 Graphite

• Kasutage töö ajal kuulmiskaitsevahendeid. Liiga tugev müratase vöib viia kuulmise kaotamiseni.
• Kasutage elektritööriista koos sellega kaasas olevate lisakäepidemetega. Kontrolli kaotamine seadme üle võib põhjustada sellega töötajale kehavigastusi.
• Tööde juures, mille puhul töötarvik võib sattuda varjatud elektrijuhtmetele, hoidke seadet alati isoleeritud käepidemetest. Töötarviku kokkupuude pinge all oleva toitejuhtmega võib pinge kanduda seadme metallelementidele ja põhjustada nii elektrilööki.
• Kasutage peidetud elektrijuhtmete tuvastamiseks spetsiaalseid seadmeid. Töötarviku kokkupuude pinge all oleva elektrijuhtmega võib põhjustada tulekahju või elektrilööki. Kokkupuude gaasitoruga võib põhjustada plahvatuse. Veetoru läbipuurimine võib põhjustada elektrilööki, samuti tekitada suurt materiaalset kahju.
• Enne seame lülitamist vooluvörku kontrollige alati toitejuhet ja vigastuste ilmnemisel laske toitejuhe välja vahetada volitatud parandustöökojas.
• Töö ajal hoidke seadet alati kahe käega ja säilitage kindel kehaasend. Hoidke seadme käepidemed puhastena. Seadme hoidmine kahe käega on turvalisem.
• Kui töötate puurvasaraga körgemal, asetage jalad kindlale aluspinnale ja veenduge, et all ei viibiks körvalisi isikuid.
• Ärge puudutage seadme pöörlevaid elemente. Seadme pöörlevate osade, eelkõige töötarvikute puudutamine või põhjustada kehavigastusi.
• Enne seadme käest ära panemist oodake, et see täielikult peatuks. Muidu või töötarvik blokeeruda ja see või viia kontrolli kaotamiseni seadme üle.
• Ärge suunake töötavat seadet teiste isikute ega enda poole.
• Kasutage hingamisteede kaitsmiseks töö ajal tolmuvastast maski.

TÄHELEPANU: Seade on möelduid kasutamiseks sisetingimustes.

Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, on seadmega töötamise ajal alati olemas kehavigastuste oht.

Kasutatud piktogrammide selgitused.

1

2

3

4

5

6

1. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja ohutusjuhiseid!
2. Teise isolatsiooniklassiga seade.
3. Kasutage isikukaitsevahendeid (kaitseprillid, körvaklapid).
4. Enne hooldus- või parandustoimingute alustamist tömmake seadme pistik pistikupesast välja.
5. Kaitske seadet vihma eest
6. Ärge lubage lapsi seadme lähedusse.

EHITUS JA OTSTARVE

Puurvasar on II isolatsiooniklassi elektriline käsi-tööriist. Seadme paneb tööle ühefaasiline kommutaatormootor, mille pöördekiirust piirab hammasjagaja. Puurvasarat vöib kasutada aukude puurimiseks löögita režiimil, löökrežiimil, kanalite süvendamiseks vöi pinna töötlemiseks selliste materjalide puhul nagu beto-

on, kivi, telliskivisein jms. Seadme kasutusalaks on ehitus- ja remonditööd, tisleritööd ning köik koduses majapidamises amatöörina tehtavad sarnased tööd (meisterdamine).

Keelatud on kasutada elektritööriista vastuolus selle määratud otstarbega!

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.

1. SDS Plus padrun
2. Kinnitushülss
3. Pöörlemissuuna ümberlüliti
4. Töölüliti lukustusnupp
5. Töölüliti
6. Töörežiimi ümberlüliti
7. Lisakäepide
8. Piiriku liist
9. Piiriku liistu lukustusnupp

* Võib esineda erinevusi joonise ja toote enda vahel.

KASUTATUD GRAAFILISTE SÜMBOLITE SELGITUS

TÄHELEPANU

HOIATUS

PAIGALDUS / SEADISTAMINE

INFO

VARUSTUS JA TARVIKUD

1. Lisakäepide - 1 tk
2. Sügavuspiiriku liist – 1 tk
3. Padrun - 1 tk
4. Padruni adapter - 1 tk
5. Puurid - 1 tk
6. Transportkohver - 1 tk

ETTEVALMISTUS TÖÖKS

LISAKÄEPIDEME PAIGALDAMINE

Ohutuse tagamiseks kasutage puurvasaraga töötades alati lisakäepidet, mille saate paigaldada valalt valitud asendisse.

• Vabastage lisakäepideme (7) alumine osa, keerates seda vasakule.
• Suruge lisakäepideme (7) võru puurvasara korpuse silindrilisele osale.
• Keerake käepide plaanitava töö jaoks köige mugavamasse asendisse.
• Keerake lisakäepideme (7) alumist osa paremale, et fikseerida käepide valitud asendisse.

PIIRIKU LIISTU PAIGALDAMINE

• Vajutage piiriku liistu lukustusnupp (9) alla. (joonis A).
• Paigaldage piiriku liist (8) lisakäepideme (7) võru avausse.
• Lukustage soovitud asendisse. Selleks vabastage piikiku liistu lukustusnupp (9).

Piikiku liistu (8) sisselõiked peaksid paiknema lisakäepideme (7) suhtes paralleelselt. Selline asend tagab piiriku liistu lukule optimaalse kaitse.

TÖÖTARVIKUTE PAIGALDAMINE

Puurvasar on möeldud kasutamiseks koos töötarvikutega, millel on SDS Plus tüüpi kinnituspide. Enne töö alustamist puhastage puurvasar ja töötarvikud.

Lülitage seade vooluvõrgust välja.

Puurvasaral on clic-clic kinnitussüsteem (töötarviku paigaldamise ajal ei ole vaja kinnitushülssi (2) tagasi tömmata).

• Toetage puurvasar stabiilsele aluspinnale.
- Asetage töötarviku kinnitustihvt padrunisse (1) ja lükake seda kuni tunnete vastupanu (võib-olla on vaja töötarvikut pisut keerata, et see võtaks õige asendi) (joonis C).
- Töötarvik on piisavalt tugevalt kinnitunud, kui seda ei ole võimalik eemaldada ilma padruni (1) kinnitushülssi (2) tömbamata.

Kui pärast töötarviku paigaldamise padrunisse ei naase kinnitushülss (2) täielikult algsesse asendisse, eemaldage töötarvik ja korrake kogu toimingut.

Puurvasara töö on efektiivne vaid juhul, kui kasutate teravaid ja kahjustamata töötarvikuid. Vajadusel puhastage töötarvik või vahetage see välja.

TARVIKUTE EEMALDAMINE

Vahetult pärast töö löpetamist vöivad töötarvikud olla kuumad. Vältige vahetut kontakti nendega ja kasutage spetsiaalseid kaitsekindaid. Pärast töötarvikute eemaldamist puhastage need.

Lülitage seade vooluvörgust välja.

• Tömmake kinnitushülssi (2) tahapoole ja hoidke selles asendis.
• Teise käega eemaldage töötarvik padrunist (1).

ÜLEKOORMUSSIDUR

Puurvasar on varustatus sisseehitatud ülekoormussiduriga. Puurvasara spindel peatub kohe töötarviku takerdumisel, vältides nii elektriseadme ülekoormust.

TÖÖ / SEADISTAMINE

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Võrgu pinge peab vastama seadme nominaaltabelis toodud pingetugevusele.

Sisselülitamine: vajutage töölüliti nupp (5) alla ja hoidke selles asendis.

Väljalülitamine: vabastage töölüliti nupp (5).

Lülitilukk (pikaajaline töö)

Sisselülitamine:

• Vajutage töölüliti nupp (5) alla ja hoidke selles asendis.
• Vajutage töölüliti lukustusnupp (4) alla (joonis D).
  • Vabastage töölüliiti nupp (4).

Väljalülitamine:

- Vajutage töölüliti nupp (5) alla ning seejärel vabastage.

Spindli pöörlemise kiiruse reguleerimiseks muutke töölüliti nupule (5) vajutamise tugevust.

TÖÖREŽIIMI ÜMBERLÜLITI

Puurvasar on varustatud 4-asendilise töörežiimi ümberlülitiga (6). Olenevalt seadistustest saate puurida ilma löökfunktsioonita, puurida löökfunktsiooniga, meiseldada või paigaldada meisli valitud asendisse. Enne töörežiimi lüliti (6) asendi muutmist vajutage ümberlüliti lukustusnupp a alla (joonis E).

• Asend 0 – võimaldab paigaldada meisli valitud asendisse (meisli sümbol)

• Asend 1 – tavapuurimine /kruvide keeramine (puuri sümbol)

• Asend 2 – löökpuurimine (puuri ja vasara sümbol)

• Asend 3 – meiseldamine (meisli sümbol)

Ärge üritage ümberlüliti asendit muuta puurvasara mootori töötamise ajal. Selline tegevus vöib puurvasarat oluliselt kahjustada, samuti tekitada kasutajale kehavigastusi. Ärge kasutage kolmeosalist puuripadrunit, kui vasar on seadistatud tööks löök- vöi meiselfunktsioonile. See padrun on möeldud eranditult puurimiseks ilma löökfunktsioonita (puidu vöi terase töötlemisel).

PÕÕRLEMISSUUND PAREMALE - VASAKULE

Pöörlemissuuna ümberlüliti (3) abil saate muuta puurvasara spindli pöörlemise suunda. Pöörlemissuuna valimisel lähtuge graafilistest tähistest seadme korpusel.

• Pöörlemine paremale – seadke pöörlemissuuna ümberlüliti (3) vastavasse asendisse.
• Pöörlemine vasakule – seadke pöörlemissuuna ümberlüliti (3) vastavasse asendisse (joonis F).

Keelatud on muuta pöörlemise suunda seadme spindli pöörlemise ajal. Enne seadme käivitamist veenduge, et pöörlemissuuna ümberlüliti on öiges asendis. Ärge kasutage vasakut pöörlemissuunda koos sisselülitatud löökfunktsiooniga.

AUKUDE PUURIMINE

• Suure läbimööduga augu puurimisel on soovitatav alustada väiksema läbimööduga augu puurimisest ning suurendada seda hiljem soovitud läbimööduni. See välistab puurvasara ülekoormuse.
• Sügavate aukude tegemisel puurige järk-järgult, tömmates puuri poolel sügavusel august välja, et oleks võimalik saepuru või tolm eemaldada.
• Kui puur puurimise ajal takerdub, hakkab tööle ülekoormussidur. Sellisel juhul lülitage vasar kohe välja, et vältida selle kahjustamist. Eemaldage takerdunud puur august.
• Hoidke vasarat puuritava augu teljel. Kõige efektiivsem on puurvasara töö juhul, kui puur asetseb töödeldava materjali pinna suhtes täisnurga all. Juhul kui täisnurka ei jälgita, võib puur töö ajal auku takerduda või murduda.

Pikaajaline puurimine madalal pöördekiirusel vöib mootori üle koormata. Pidage töötamisel regulaarseid pause vöi laske seadmel töötada ilma koormuseta umbes 3 minutit maksimaalpööretel. Jälgige, et ei ummistuks seadme korpuses olevad avaused, mis on möeldud mootori öhutamiseks.

PURIMINE ILMA LÖÖKFUNKTSIOONITA

Selliseid materjale nagu teras, puit ja plastik võib puurvasara abil puurida kasutades kolmeosalist padrunit koos üleminekuadapteriga. Keerake kokku kolmeosaline padrun ja adapter, seejärel asetage see puurvasara padrunisse (toimige samuti kui SDS-Plus pidemega puuride puhul) (joonis G).

Kasutage kiirlõiketerasest või süsinikterasest (ainult puidu ja puidusarnaste materjalide jaoks) puure.

Ärge kasutage kolmeosalist puuripadrunit, kui puurvasar on seadistatud tööks löök- või meiselfunktsioonile. See padrun on möeldud eranditult puurimiseks ilma löökfunktsioonita (puidu võiterase töötlemisel).

LÖÖKPUURIMINE

Parima töötulemuse saavutamiseks kasutage kvaliteetseid tsementiiditud kattega puure.

Remondi-ehitustööde käigus tekkiv tolm on tervisele kahjulik. Tolmu kahjuliku möju vähendami-seks on soovitatav kasutada tolmuvastast maski ja tagada töökohas piisav ventilatsioon.

• Valige vastav puurimisrežiim, antud juhul löökpuurimine.
• Asetage padrunisse (1) sobiv SDS-Plus kinnituspidemega puur.
• Viige puur töödeldavale materjalile.
• Käivitage puurvasar (seadme mehhanism peab töötama sujuvalt, töötarvik ei tohi aga töödeldavalt materjalilt tagasi pörkuda).
• Vajadusel saate suurendada pöördekiirust tugevdades survet töölülitile (5).

Töötarviku kerge pekslemine pärast seadme käivitamist ilma koormuseta on normaalne nähtus. Töötarvik tsentreerib ennast automaatselt puuritava materjaliga kokkupuutumise hetkel. See ei möjuta kuidagi puurimistäpsust.

LISANÕUANDED PUURVASARA KASUTAMISEKS

Ei löökpuurimine ega ka meiseldamine ei nõua tugevat survet puurvasarale.

Parima töötulemuse saavutamiseks suruge töötamise ajal vasarale ühtlaselt ja mõõduka tugevusega (mitte liiga kõvasti), sest liiga tugev surve vähendab töö tulemuslikkust ja koormab seadme mootorit liigselt. Kui puurvasarale on lisatud uut määrdeainet, vajab see soojenemiseks aega, mille pikkus söltub keskkonna temperatuurist. Kui puurvasar on pikalt (kasutamata) seisnud või kui kasutate seda madalal temperatuuril, laske seadmel kõigepealt 3–5 minutit ilma koormuseta töötada. Korralikult teritatud töötarvikud töstavad töö efektiivsust. Puhastatud ventilatsiooniavad aga vähendavad mootori läbipõlemise ohtu.

KASUTAMINE JA HOOLDUS

Enne mistahes paigaldus-, reguleerimis-, parandus- või hooldustoiminguid tömmake seadme toite- juhtme pistik pistikupesast välja.

HOOLDAMINE JA HOIDMINE

• Soovitame puhastada seadet iga kord vahetult pärast kasutamist.
• Ärge kasutage seadme puhastamiseks vett ega muid vedelikke.
• Ärge kasutage puhastusvahendeid ega lahusteid, sest need võivad kahjustada seadme plastosi.
• Puhastage seadet kuiva kangatüki või nõrga suruõhujoa abil.
• Puhastage regulaarselt ventilatsiooniavasid mootori korpuses, et vältida seadme ülekuumenemist.
• Juhul, kui kommutaatorist lendab liigselt sädemeid, laske vastava kvalifikatsiooniga isikul kontrollida mootori süsiharjade seisundit.
• Toitejuhtme vigastamise korral vahetage see välja samade parameetritega juhtme vastu. Usaldage see töö kvalifitseeritud spetsialistile vöi viige seade teenindusse.
• Hoidke seadet kuivas, lastele kättesaamatus kohas.

SÜSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm), körbenud või rebenenud süsiharjad tuleb kohe välja vahetada. Vahetage alati mõlemad süsiharjad korraga.

Usaldage süsiharjade vahetamine kvalifitseeritud isikule, kes kasutab originaalvaruosi.

Mistahes vead laske parandada seadme tootja volitatud hooldusfirmas.

TEHNILISED PARAMEETRID

NOMINAALANDMED

Puurvasar
Parameeter Väärtus
Toitepinge 230 V AC
Toitesagedus 50 Hz
Nominaalne võimsus 900 W
Pöördekiirus 0 - 900 min	-1
Löögisagedus 0 - 5000 min	-1
Löögijõud 3,4 J
Töötarvikute kinnituspideme tüüp SDS Plus

Puuritava augu maksimaalne läbimõõt	betoon 30 mm
	teras 13 mm
	puit 30 mm
Kaitseklass II
Kaal 3,2 kg
Tootmisaasta 2021

MÜRA JA VIBRATSIOONI PUUDUTAVAD ANDMED

Müra ja vibratsiooni puudutavad andmed

Käesolevas juhendis esitatud tekkiva müra tasemed, nagu heliröhutase Lp A müra võimsustase Lw A ning mõõtemääramatus K, vastavad standardile EN 60745.

Allpool esitatud vibratsioonitase (kiirenduse tase) a_h ja möötemääramatus K on esitatud kooskõlas standardiga EN 60745-2-6.

Käesolevas juhendisesitatud vibratsioonitase on möödetud standardis EN 60745 sätestatud möötmisprotseduuri järgi ja seda vöib kasutada elektritööriistade vördlemisel. Seda vöib kasutada ka vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase on piisavalt esinduslik tööriista tavakasutuse puhul. Kui elektritööriista kasutatakse muul viisil või koos muude töötarvikutega, samuti juhu, kui tööriista piisavalt ei hooldata, võib vibratsioonitase muutuda. Ülaltoodud põhjused võivad suurendada kokkupuudet vibratsiooniga kogu tööaja vältel.

Vibratsiooniga kokkupuute põhjalikuks hindamiseks tuleb arvesse võtta ka ajavahemikke, mil tööriist on välja lülitatud või on sisse lülitatud, aga seda ei kasutata töö tegemiseks. Nii võib vibratsiooniga kokkupuute koguväärtus olla märgatavalt väiksem. Seadmega töötaja kaitsmiseks vibratsiooni tagajärgede eest tule võtta lisa-ohutusmeetmeid, nagu elektritööriista a töötarvikute piisav hooldamine, sobiva temperatuuri tagamine, õige töökorraldus.

Helirôhutase Lp _A = 92,64 dB(A) K = 3 dB(A)

Müra võimsustase : Lw = 103,64 dB(A) K = 3 dB(A)

Vibratsioonikiirenduse tase (löökpuurimine betooni a_h=13,772 m/s^2 K=1,5 m/s²

Vibratsioonikiirensuse tase (meiseldamine) a_h = 13,115 ~m / s^2 ~K = 1,5 ~m / s^2

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, viige need käitlemiseks vastavasse asutusse. Infot toote utiliseerimise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad keskkonnale ohtlikke aineid. Ümbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

*Tootjal on õigus muudatusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi: „Grupa Topex”) informeerib, et köik käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle ülesehitusega seotud autoriöigused kuuluvad eranditult Grupa Topex’ile ja on kaitstud 4. veebruari 1994 autoriöiguste ja muude sarnaste öiguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilisemate muudatustega). Kogu juhendi vöi selle osade kopeerimine, töötlemine ja modifitseerimine kommertseesmärkidel ilma Grupa Topex’i kirjaliku loata on rangelt keelatud ning vöib kaasa tuua tsiviilvastutuse ning karistuse.
