GEBRUIKSAANWIJZING BGM1020 Ferm

2. Veiligheidsinstructies

5. Service en onderhoud

1. Technische specificaties

Machinegegevens Spanning 230 V Frequentie 50 Hz Opgenomen vermogen 180W S1, 250W S2 Onbelast toerental 2980/min Inschakelduur S

= 30 min Afmeting slijpsteen Ø 150x20 mm Ø 150x40 mm Afmeting asgat slijpsteen Ø 12,7 mm Gewicht 8,5 kg Lpa (geluidsdruk) 80,7+3 dB(A) Lpa (geluidsdruk) 91,7+3 dB(A)12

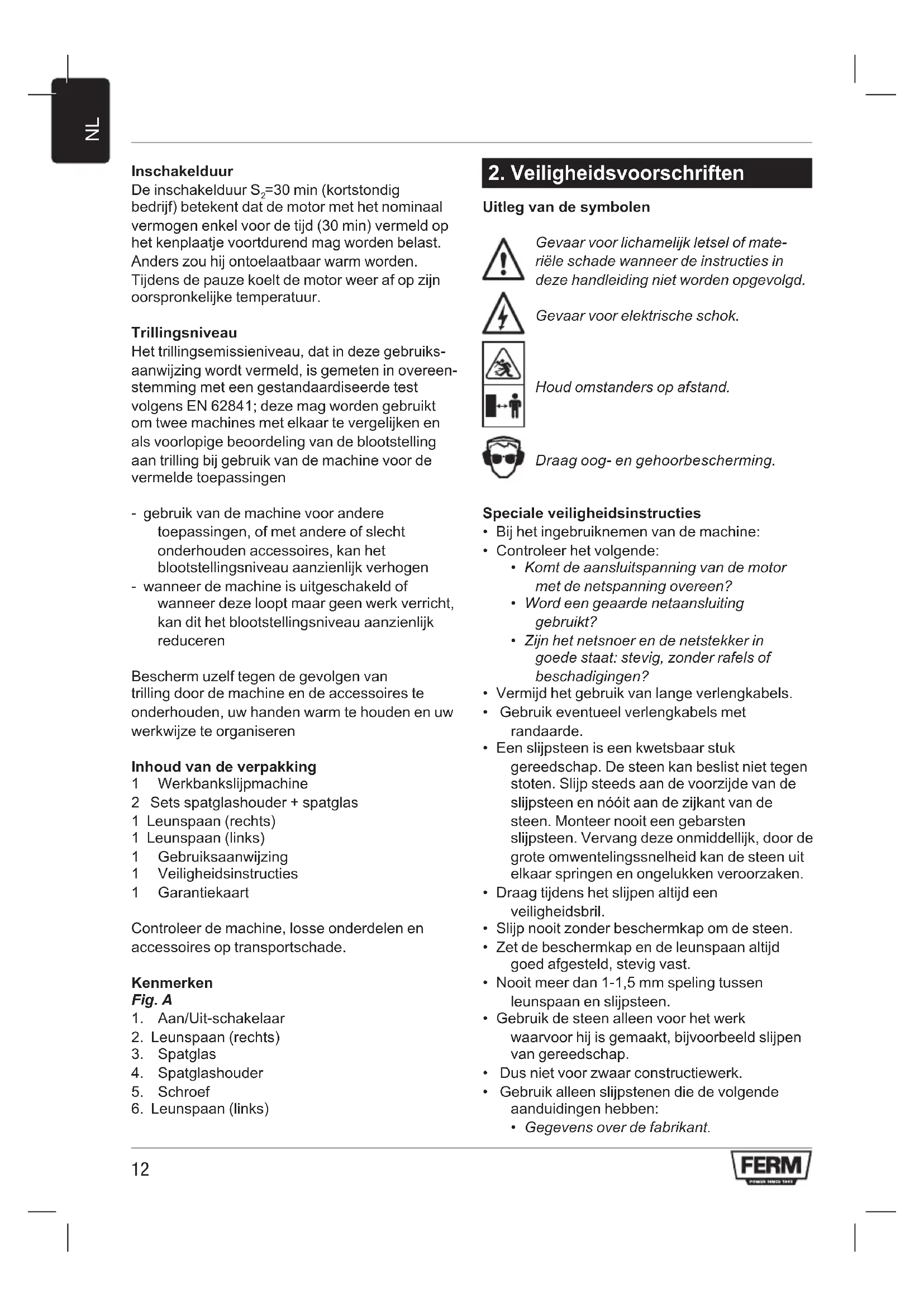

Inschakelduur De inschakelduur S

=30 min (kortstondig bedrijf) betekent dat de motor met het nominaal vermogen enkel voor de tijd (30 min) vermeld op het kenplaatje voortdurend mag worden belast. Anders zou hij ontoelaatbaar warm worden. Tijdens de pauze koelt de motor weer af op zijn oorspronkelijke temperatuur. Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in overeen- stemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren Inhoud van de verpakking 1 Werkbankslijpmachine 2 Sets spatglashouder + spatglas 1 Leunspaan (rechts) 1 Leunspaan (links) 1 Gebruiksaanwijzing 1 Veiligheidsinstructies 1 Garantiekaart Controleer de machine, losse onderdelen en accessoires op transportschade. Kenmerken Fig. A

1. Aan/Uit-schakelaar

Veiligheidsvoorschriften Uitleg van de symbolen Gevaar voor lichamelijk letsel of mate- riële schade wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schok. Houd omstanders op afstand. Draag oog- en gehoorbescherming. Speciale veiligheidsinstructies

• Bij het ingebruiknemen van de machine:

• Controleer het volgende:

• Komt de aansluitspanning van de motor met de netspanning overeen?

• Word een geaarde netaansluiting gebruikt?

• Zijn het netsnoer en de netstekker in goede staat: stevig, zonder rafels of beschadigingen?

• Vermijd het gebruik van lange verlengkabels.

• Gebruik eventueel verlengkabels met randaarde.

• Een slijpsteen is een kwetsbaar stuk gereedschap. De steen kan beslist niet tegen stoten. Slijp steeds aan de voorzijde van de slijpsteen en nóóit aan de zijkant van de steen. Monteer nooit een gebarsten slijpsteen. Vervang deze onmiddellijk, door de grote omwentelingssnelheid kan de steen uit elkaar springen en ongelukken veroorzaken.

• Draag tijdens het slijpen altijd een veiligheidsbril.

• Slijp nooit zonder beschermkap om de steen.

• Zet de beschermkap en de leunspaan altijd goed afgesteld, stevig vast.

• Nooit meer dan 1-1,5 mm speling tussen leunspaan en slijpsteen.

• Gebruik de steen alleen voor het werk waarvoor hij is gemaakt, bijvoorbeeld slijpen van gereedschap.

• Dus niet voor zwaar constructiewerk.

• Gebruik alleen slijpstenen die de volgende aanduidingen hebben:

• Gegevens over de fabrikant.13

• Toelaatbaar toerental.

• Het asgat van slijpstenen nooit naderhand opboren naar een grotere diameter.

• De maximale omwentelingssnelheid van de slijpsteen mag de snelheid vermeld op de steen niet overschrijden.

• Geen beschadigde of vervormde slijpstenen gebruiken.

• Om veilig te slijpen moet men de machine vast schroeven op een werkbank.

• De leunspaan moet vervangen worden wanneer de breedte van de leunspaan minder dan 20 mm bedraagt.

• De aanbevolen waarde van de uitsparing van de flens (T) is 2 mm en de doorsnede van het asgat is 13 mm (zie Fig. B). Bij het inbedrijfstellen van de machine

• Controleer of de schakelaar niet in de “AAN” stand staat voordat u de netstekker op de netspanning aansluit.

• Houd het netsnoer altijd uit de buurt van bewegende delen van het gereedschap. Het apparaat onmiddellijk uitzetten bij:

• Rook of stank van verschroeide isolatie. Elektrische veiligheid Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheids- voorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Bij vervanging van snoeren of stekkers Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken. Bij gebruik van verlengsnoeren Gebruik uitsluitend een goedgekeurd verleng- snoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm

. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

De slijpmachine moet met bouten worden vastgezet op een werkbank. De lengte van deze bouten is afhankelijk van de dikte van de werkbank. Is deze van staal dan is het verstandig om een onderlegplankje o.i.d. te gebruiken om de slijpmachine te isoleren van de werkbank en om trillingen te voorkomen. Montage en afstelling van spatglashouder en spatglas Fig. B De spatglashouder en spatglas moeten altijd ingesteld/gemonteerd worden met stilstaande slijpsteen en met de netstekker uit het stopcontact.

• Monteer de spatglashouder (4) + ingeklemd spatglas (3) d.m.v. de bijgeleverde schroef (A) op de beschermkap.

• Stel de hoogte van de spatglashouder in. De ruimte tussen de steen en de spatglashouder moet 1 - 1,5 mm (B) zijn.

• Draai de schroef (A) vervolgens stevig vast.

• Stel het spatglas in zodat uw gezicht maximaal beschermd wordt.

• Draag altijd een veiligheidsbril. Leunspaan monteren en instellen De leunspaan moet altijd worden ingesteld met stilstaande slijpsteen en met de netstekker uit het stopcontact.

• Monteer de leunspaan zoals aangegeven in Fig.C.

• Zet de leunspaan zo goed mogelijk vast met maximaal 1 - 1,5 mm (C) tussenruimte tussen leunspaan en slijpsteen. Vervangen van de slijpsteen Fig. C Benodigd gereedschap:

De slijpsteen altijd vervangen met stilstaande motor en met de netstekker uit het stopcontact.

• Verwijder de beschermkappen met behulp van bovengenoemd gereedschap. Op de rechter as zit een rechtse schroefdraad. Op de linker as zit een linkse schroefdraad. Houdt hiermee rekening als u de stenen vervangt.

• Neem de steeksleutel en draai de moer los. Neem de oude steen eraf.

• Maak de klemschijven schoon. Plaats één klemschijf (A) weer op de as met de holle kant naar de slijpsteen. Schuif de nieuwe steen op de as. Plaats de tweede klemschijf (A) op de as, ook met de holle kant naar de slijpsteen gericht. Draai nu de moer op de as. Niet te vast! Nu de beschermkap monteren en de leunspaan weer afstellen. De motor even laten draaien zonder te slijpen.

Keuze van de slijpsteen Grove slijpstenen verwijderen over het algemeen het meeste materiaal en fijne slijpstenen worden gebruikt voor de afwerking. Als het oppervlak oneffen is, begint u met een grove slijpsteen en slijpt totdat het vlak is. Vervolgens gebruikt u een fijne slijpsteen om de krassen die de eerste slijpsteen heeft achtergelaten te verwijderen en om het werkstuk af te werken. Het slijpen Ga de steen niet “dichtsmeren” door bijvoorbeeld hout, lood of een ander zacht metaal tegen de slijpsteen te houden. Duw het te slijpen werkstuk niet te hard tegen de steen, om het maken van groeven te voorkomen. Koel de te slijpen werkstukken af met water. Houtbeitels e.d. mogen beslist niet “blauw” worden geslepen. Zorg ervoor dat het te slijpen voorwerp tijdens het slijpen niet uit de hand glipt en tussen leunspaan en steen klem komt te zitten. Hierdoor kan namelijk de steen barsten, de motor vastlopen en terugslag van het werkstuk ontstaan waardoor verwondingsgevaar ontstaat. Wanneer u de machine 30 minuten heeft gebruikt, moet de machine uitgeschakeld worden. Laat de machine afkoelen tot kamertemperatuur. Inbedrijfstelling

• Controleer of de netschakelaar in de “UIT”- stand staat voordat u de netstekker op het lichtnet aansluit.

• Druk de netschakelaar in de “AAN”-stand om uw werkbankslijpmachine in werking te stellen.

• Houd het netsnoer altijd uit de buurt van bewegende delen.

5. Service en onderhoud

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaam- heden aan het mechaniek worden uitgevoerd. Deze machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine. Storingen In het geval de machine niet naar behoren functioneert, geven wij onderstaand een aantal mogelijke oorzaken en de bijbehorende oplossingen:

1. De elektromotor wordt heet

• De motor wordt overbelast.

• Neem contact op met het onderhoudsadres op de garantiekaart.

2. Ingeschakelde machine werkt niet

• Onderbreking in de netaansluiting.

• Netaansluiting controleren op breuk.

• Beschadiging van de schakelaar.

• Neem contact op met het onderhoudsadres op de garantiekaart. Laat reparaties altijd uitvoeren door een erkend installateur of reparatiebedrijf. Reinigen Reinig de buitenkant van de machine regelmatig met een zachte doek, bij voorkeur na elk gebruik. Hou de luchtspleten vrij van stof en vuil. Verwijder15

hardnekkig vuil met een zachte doek, bevochtigd met wat zeepsop. Gebruik geen oplosmiddelen zoals benzine, alcohol, ammoniak en dergelijke. Dergelijke stoffen tasten de kunststof onderdelen aan. Smeren De machine heeft geen extra smering nodig. Defecten Mocht er een defect optreden, bijvoorbeeld door slijtage van een onderdeel, neem dan a.u.b. contact op met het op de garantiekaart vermelde serviceadres. Achter in deze handleiding bevindt zich een uitvoerig overzicht van onderdelen die nabesteld kunnen worden. Milieu Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen. Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. Garantie Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
