РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BGM1020 Ferm

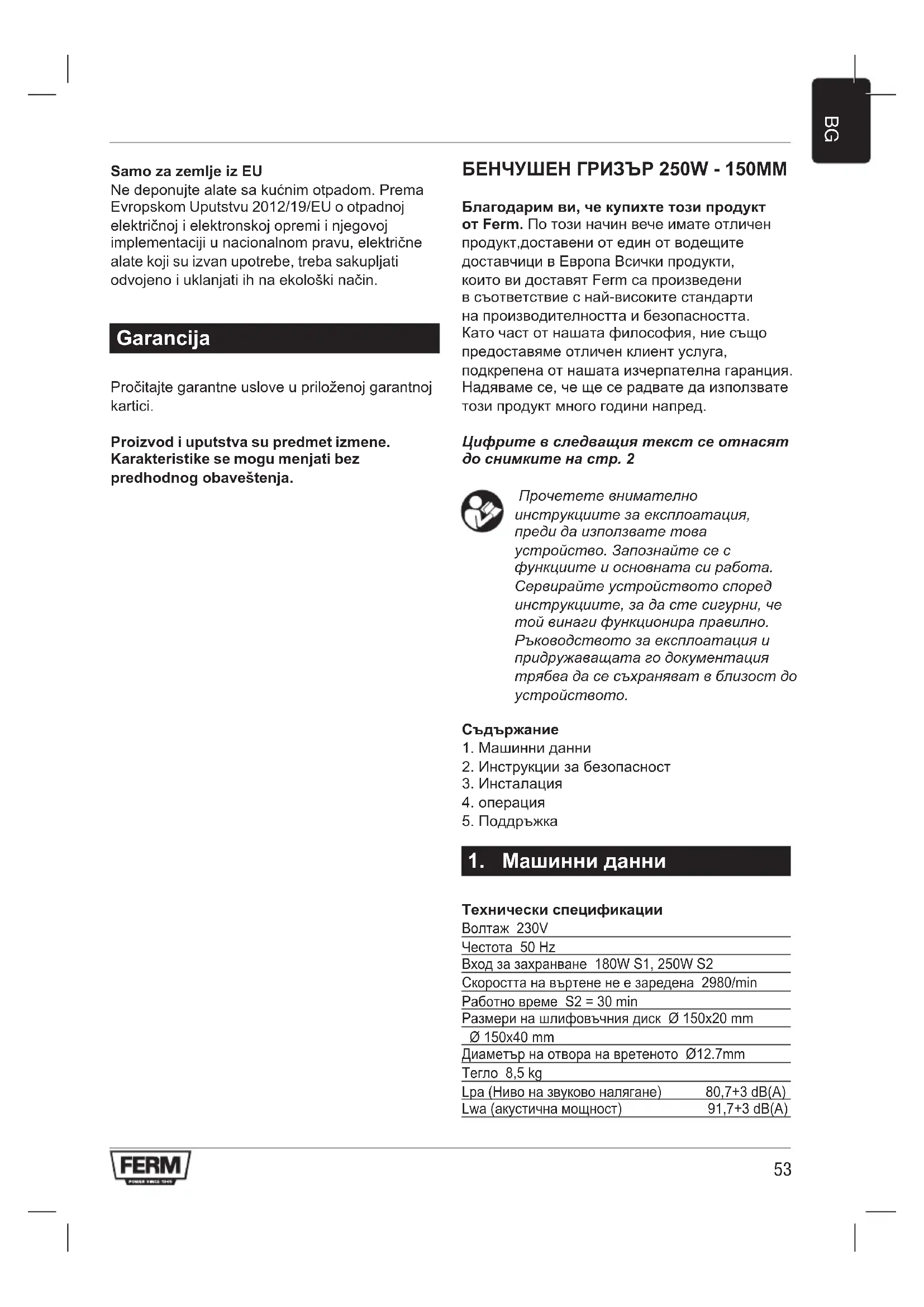

Samo za zemlje iz EU Ne deponujte alate sa kućnim otpadom. Prema Evropskom Uputstvu 2012/19/EU o otpadnoj električnoj i elektronskoj opremi i njegovoj implementaciji u nacionalnom pravu, električne alate koji su izvan upotrebe, treba sakupljati odvojeno i uklanjati ih na ekološki način. Garancija Pročitajte garantne uslove u priloženoj garantnoj kartici. Proizvod i uputstva su predmet izmene. Karakteristike se mogu menjati bez predhodnog obaveštenja. БЕНЧУШЕН ГРИЗЪР 250W - 150ММ Благодарим ви, че купихте този продукт от Ferm. По този начин вече имате отличен продукт,доставени от един от водещите доставчици в Европа Всички продукти, които ви доставят Ferm са произведени в съответствие с най-високите стандарти на производителността и безопасността. Като част от нашата философия, ние също предоставяме отличен клиент услуга, подкрепена от нашата изчерпателна гаранция. Надяваме се, че ще се радвате да използвате този продукт много години напред. Цифрите в следващия текст се отнасят до снимките на стр. 2 Прочететевнимателно инструкциитезаексплоатация, предидаизползватетова устройство.Запознайтесес функциитеиосновнатасиработа. Сервирайтеустройствотоспоред инструкциите,задастесигурни,че тойвинагифункционираправилно. Ръководствотозаексплоатацияи придружаващатагодокументация трябвадасесъхраняватвблизостдо устройството. Cъдържание

Технически спецификации Волтаж 230V Честота 50 Hz Вход за захранване 180W S1, 250W S2 Скоростта на въртене не е заредена 2980/min Работно време S2 = 30 min Размери на шлифовъчния диск Ø 150x20 mm Ø 150x40 mm Диаметър на отвора на вретеното Ø12.7mm Тегло 8,5 kg Lpa (Ниво на звуково налягане) 80,7+3 dB(A) Lwa (акустична мощност) 91,7+3 dB(A)54

Коефициент на натоварване Коефициентът на натоварване S2 = 30 мин (периодично периодично зареждане) означава, че двигателят може да работи непрекъснато при номиналното си ниво на мощност не по-дълго от времето, посочено в спецификационния етикет (период на ON 30 минути). Ако не спазите този срок, двигателят ще прегрее. По време на изключен период двигателят отново ще се охлади до началната си температура. Ниво на вибрация Нивото на излъчване на вибрации, посочено в това ръководство за употреба, е измерено в съответствие с стандартизирано изпитване, дадено в EN 62841; тя може да се използва за сравняване на инструмент с друг и за предварителна оценка на излагането на вибрации при използване на инструмента за упоменатите приложения - използването на инструмента за различни приложения или с различни или слабо поддържани аксесоари може значително да увеличи нивото на експозиция - времето, когато инструментът е изключен или когато той работи, но всъщност не изпълнява задачата, м оже значително да намали нивото на експозиция Защитете се от въздействието на вибрациите, като поддържате инструмента и неговите принадлежности, поддържате топли ръце и организирате работните си модели Съдържание на опаковката 1 Бъркалка за пейка 2 Задава защитна скоба за искри + предпазител за искри 1 Почистване на инструмента (вдясно) 1 Почивка на инструмента (вляво) 1 Инструкция за употреба 1 Инструкции за безопасност 1 Гаранционна карта Проверете машината, разхлабените части и принадлежности за транспортни повреди. Характеристика Фиг.A

1. Превключвател за включване / изключване

2. Почистване на инструмента (вдясно)

4. Корпус на предпазителя на искра

6. Оставете инструмента (вляво)

2. Инструкции за безопасност

Обяснение на символите Обозначаварискотнараняване, загубанаживотилиповредана инструментавслучайнанеспазване наинструкциитевтоваръководство. Показваналичиетонаелектрическо напрежение. Дръжтестраничнитенабюдатели

Специални инструкции за безопасност Когато използвате машината за първи път:

• Съотношениетонапрежениена перотозашлайфанесъответствана захранването?

• Наличенезаземенелектрически

• Дализахранващияткабелищепселът савдобросъстояние(твърди,без разкъсванеилидругиповреди)?

• Избягвайте използването на дълги кабели за удължаване. Удължителните кабели, които използвате, трябва винаги да бъдат

• Шлифовъчното колело е чупливо парче инструмент. Камъкът не е устойчив на

• Винаги шлайфайте на предния ръб на шлифовъчното колело и никога отстрани на шлифовъчното колело. Никога не поставяйте напукано шлифово колело. Незабавно го заменете, тъй катовисоката скорост на въртене може да причини раздробяване на камъка, причинявайки сериозна катастрофа.

• Винаги носете предпазни очила при шлайфане.55

• Никога не се шлайфайте без капака, монтиран върху шлифовъчното колело.

• Винаги поставяйте плътно капака на шлифовъчния диск и реброто на инструмента и с правилната хлабина.

• Никога не оставяйте повече от 1-1.5 mm свобода между опората на инструмента и шлифовъчното колело.

• Използвайте само шлифовъчното колело за работата, за която е предназначен (например инструменти за заточване), а не за тежки строителни работи.

• Следващата информация трябва да е налице, преди да поставите новото

• Допустимаскоростнавъртене.

• Никога не издърпайте отвора в шлифовъчното колело до по-голям

• Максималната скорост на въртене на шлифовъчното колело никога не трябва да надвишава максималната скорост, определена за колелото.

• Никога не използвайте повредено или деформирано колело за шлифоване.

• За да може да се смила безопасно, машината трябва да бъде здраво закрепена към работна маса.

• Опората на инструмента трябва да се подменя, когато ширината на останалата част на инструмента е по-малка от 20 мм.

• Препоръчителната дълбочина на вдлъбнатината във фланеца (T) е 2 мм, а диаметърът на отвора на шпиндела е 13 мм (виж фиг. B). Всеки път, когато използвате машината

• Проверете дали превключвателят НЕ е в позиция "ON / 1", преди да включите устройството към захранването.

• Винаги дръжте захранващия кабел извън пътя на движещите се части на инструмента. Незабавно изключете машината, когато:

• Щепселът или захранващият кабел са дефектни или повредени.

• Превключвателят е дефектен.

• Усещате дим или изгаряща изолация. Електрическа безопасност При използване на електрически машини винаги спазвайте правилата за безопасност, валидни във вашата страна, за да намалите риска от пожар, токов удар и телесни повреди. Прочетете следните инструкции за безопасност, както и приложените инструкции за безопасност. Винагипроверявайтедали захранванетосъответствана напрежениетонатабелкатасданни. Подмяна на кабели или щепсели Веднага изхвърлете старите кабели или щепсели, когато те бъдат заменени от нови. Опасно е да поставите щепсела на хлабав кабел в електрическия контакт. Използване на удължителни кабели Използвайте само утвърден удължителен кабел, подходящ за захранването на устройството. Минималният размер на проводника е 1,5 мм2. Когато използвате кабелна макара, развийте напълно макарата.

Машината трябва да бъде здраво закрепена към работната маса. Дължината на фиксиращите болтове ще зависи от дебелината на работната маса. Ако работната маса е направена от стомана препоръчително е да използвате дървен блок или дъска между мелницата и пейката, за да я изолирате и да предотвратите вибрации. Сглобяване и регулиране на скобата на предпазителя на иглата и защитата срещу

Фиг. B Конецътзапредпазителнаискронаи защитатасрещуискритрябвадасе монтират/регулиратсамокогато спирачниятмеханизъменеподвижени машинатаеизключенаот захранването.

• Поставете предпазната скоба (4) с прикрепена защитна искра към капака на шлифовъчното колело, като използвате предвидения винт (A).56

• Закрепете скобата на предпазителя на искра в правилната височина. Разстоянието (B) между колелото и защитната скоба трябва да бъде от 1 до 1,5 мм.

• След това затегнете здраво винта (A).

• Поставете предпазителя на искра, за да осигурите максимална защита при работа.

• Винаги носете предпазни очила. Поставяне и регулиране на почивката на инструмента Опоратанаинструментатрябвада серегулирасамокогатоспирачното колелоенапълнонеподвижнои машинатаеизключенаотелект рическотозахранване(контактав

• Поставете облегалката на инструмента, както е показано на фиг.

• Фиксирайте я възможно най-плътно, с максимален просвет (C) от 1 до 1,5 мм между опората за инструменти и шлифовъчното колело. Подмяна на режещото колело Фиг.C Необходими инструменти:

Никоганесменетеколелото зашлайфане,когатомоторъте спрялизахранванетоенапълно

• Махнете защитното колело на шлайфане с инструментите, изброени по-горе. Гайката на вретеното от дясната страна има резба с дясната ръка. Гайката на вретеното от лявата страна има резба с лявата ръка. Имайте предвид това, когато подменяте шлифовъчните колела.

• Разхлабете гайката с правилния гаечен ключ. Извадете старото колело от

• Почистете фланците. Поставете един фланец (A) на върха на шпиндела, като кухото му лице е насочено към колелото за шлайфане. Плъзнете новото колело върху шпиндела. Поставете втория фланец (A) върху шпиндела, отново с кухата страна към колелото за шлифоване. Сега затегнете гайката на шпиндела. Не прекалявайте! Сега ремонтирайте капака на шлифовъчния диск и отново регулирайте правилно почивката на инструмента. Пуснете двигателя за кратко, без да го шлайфате.

Избиране на колелото за шлайфане Грубите шлифовъчни колела обикновено премахват най-много материали и фини шлифовъчни колела се използват за довършителни работи. Ако повърхността е неравна, започнете с помощта на грубо шлифоване и смилайте детайла, докато бъде гладък. След това използвайте финно шлифовъчно колело, за да извадите жлебовете и надраскване наляво от грубото колело и завършете детайла. Как да мелене За да предотвратите блокирането на повърхността на шлайфане, избягвайте да държите дърво, олово или друг мек материал или метал върху колелото за шлайфане.За да избегнете създаването на канали, не притискайте обработваемото изделие прекалено здраво върху колелото за шлайфане. Използвайте вода за редовно охлаждане на подготвения детайл. Дървените длета и подобни не трябва никога да бъдат заточени "сини".Внимавайте да не загубите сцеплението на обекта, тъй като той може внезапно да се задръсти между опората на инструмента и шлифовъчното колело. Това може да доведе до раздробяване на камъка, за захващане на двигателя или за излитане на детайла, които могат да причинят нараняване и повреда.Когато машината се използва за 30 минути, тя трябва да се изключи. Оставете машината да се охлади до стайна температура.

• Включване на машината

• Проверете дали превключвателят е в положение "OFF / 0", преди да включите уреда в захранването.

• Натиснете превключвателя на захранването в положение "ON / 1", за да стартирате перото.

• Винаги дръжте захранващия кабел извън пътя на движещите се части на инструмента.57

Уверете се, че при извършване на работи по поддръжката на мотора машината не е активна. Тази машина е проектирана да работи за дълъг период от време с минимална поддръжка. Непрекъснато задоволителна работа зависи от правилното обслужване на машината и редовното почистване. Отстраняване на проблеми Ако машината не работи правилно, по-долу са дадени няколко възможни причини и подходящите решения:

1. Eлектромоторът прегрява

• Моторът е претоварен.

• Дайтевъзможностнадвигателядасе

• Моля,свържетесесъссервизния адреснагаранционнатакарта.

2. Машината е включена, но няма да Работи

• Прекъсване на мрежовата връзка.

• Проверетемрежоватавръзказа

• Превключвателят може да се повреди.

• Моля,свържетесесъссервизния адреснагаранционнатакарта. Ремонтитеисервизнитеработи трябвадасеизвършватсамоот квалифицирантехникилисервизна

Регулирайте редовно корпуса на устройството с мека кърпа, за предпочитане след всяка употреба. Дръжте вентилационните отвори без прах и мръсотия. Премахнете упоритата мръсотия, като използвате мека кърпа, напоена със сапунена вода. Недей използвайте разтворители като бензен, алкохол, амоняк,и т.н., които могат да повредят пластмасовите части.

Устройството не се нуждае от допълнително

Ако възникне дефект поради износване на част, моля обърнете се към сервизния център на гаранционната карта. В края на тези инструкции има изчерпателен преглед на частите, които могат да бъдат поръчани. Заобикаляща среда За да предотвратите повреда по време на транспортирането, уредът се доставя в твърда опаковка, която се състои предимно от материали за многократна употреба. Затова използвайте опциите за рециклиране на опаковката. Повреденитеи/илиизхвърлените електрическиилиелектронни устройстватрябвадабъдат изхвърлениврециклиращите станции,предназначенизатазицел. Само за страните от ЕО Не изхвърляйте електроинструментите в битови отпадъци. Съгласно Европейската насока 2012/19 / ЕС за отпадъците от електрическо и електронно оборудване и нейното прилагане в националното право електрическите инструменти, които вече не се използват, трябва да се събират отделно и да се изхвърлят по екологосъобразен начин.

Продуктът и ръководството за потребителя са обект на да се промени. Спецификациите могат да се променят без по-нататъшно

Прочетете гаранционните условия на отделно предоставената гаранционна карта.58
