NÁVOD K OBSLUZE BGM1020 Ferm

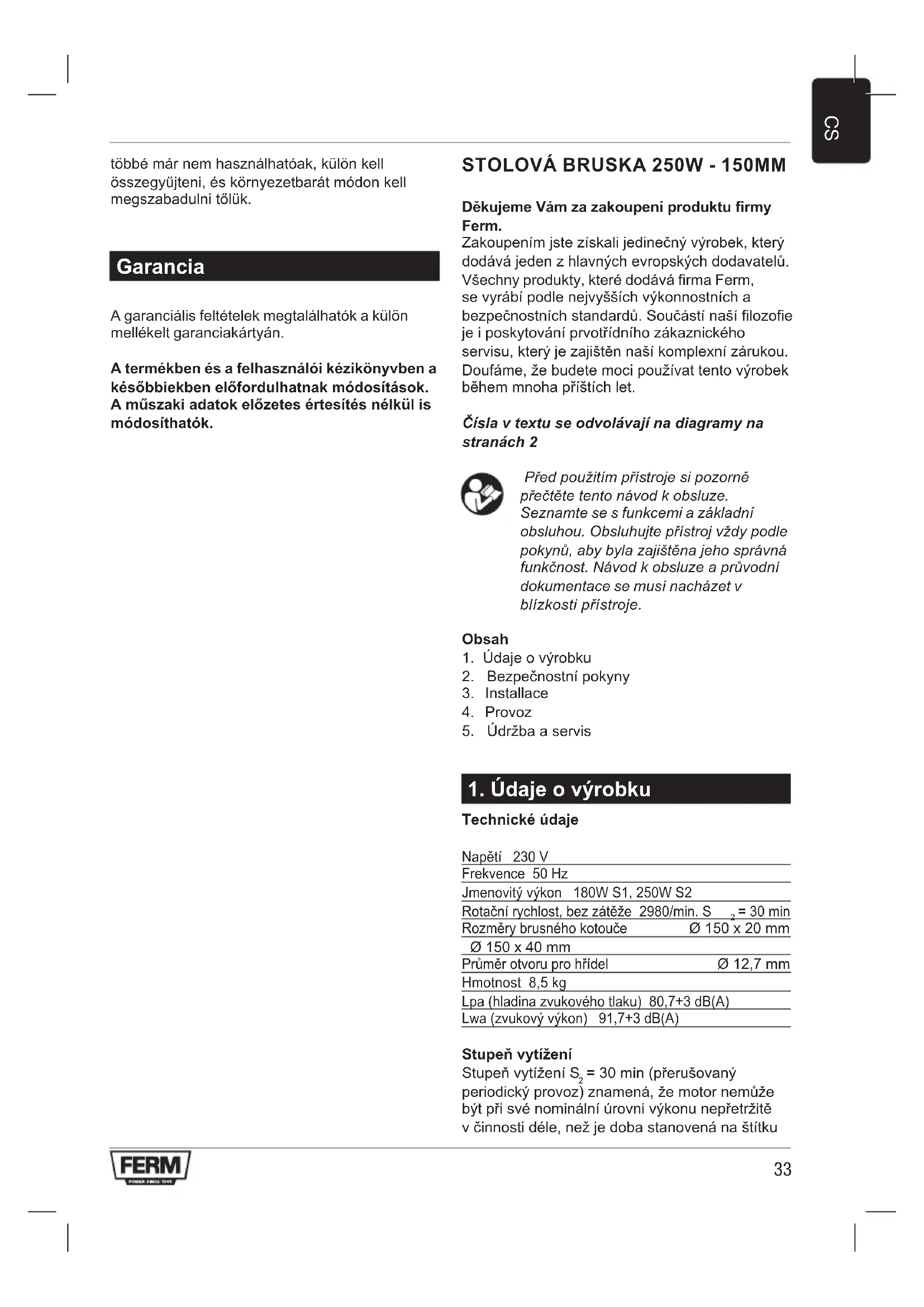

Děkujeme Vám za zakoupení produktu firmy Ferm. Zakoupením jste získali jedinečný výrobek, který dodává jeden z hlavných evropských dodavatelů. Všechny produkty, které dodává firma Ferm, se vyrábí podle nejvyšších výkonnostních a bezpečnostních standardů. Součástí naší filozofie je i poskytování prvotřídního zákaznického servisu, který je zajištěn naší komplexní zárukou. Doufáme, že budete moci používat tento výrobek během mnoha příštích let. Čísla v textu se odvolávají na diagramy na stranách 2 Předpoužitímpřístrojesipozorně přečtětetentonávodkobsluze. Seznamte se s funkcemi a základní obsluhou.Obsluhujtepřístrojvždypodle pokynů,abybylazajištěnajehosprávná funkčnost.Návodkobsluzeaprůvodní dokumentace se musí nacházet v blízkostipřístroje. Obsah

2. Bezpečnostní pokyny

Technické údaje Napětí 230 V Frekvence 50 Hz Jmenovitý výkon 180W S1, 250W S2 Rotační rychlost, bez zátěže 2980/min. S

= 30 min Rozměry brusného kotouče Ø 150 x 20 mm Ø 150 x 40 mm Průměr otvoru pro hřídel Ø 12,7 mm Hmotnost 8,5 kg Lpa (hladina zvukového tlaku) 80,7+3 dB(A) Lwa (zvukový výkon) 91,7+3 dB(A) Stupeň vytížení Stupeň vytížení S

= 30 min (přerušovaný periodický provoz) znamená, že motor nemůže být při své nominální úrovni výkonu nepřetržitě v činnosti déle, než je doba stanovená na štítku34

s technickými údaji (doba ZAPNUTÍ 30 minut). Pokud nebudete dodržovat tento časový limit, motor se přehřeje. Během doby VYPNUTÍ motor znovu vychladne na svoji počáteční teplotu. Úroveň vibrací Úroveň vibrací uvedená na zadní straně tohoto manuálu s pokyny byla měřena v souladu se standardizovaným testem podle EN 62841; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím Chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy Obsah balení 1 Stolní bruska 2 Sada konzola ochranného očního štítu + ochranný oční štít 1 Opěrka nástroje (pravá) 1 Opěrka nástroje (levá) 1 Návod k použití 1 Bezpečností pokyny 1 Záruční list Zkontrolujte přistroj, volné části a příslušenství, zdali nebyly poškozeny dopravou. Informace o výrobku Obr. A

2. Opěrka nástroje (pravá)

3. Ochranný oční štít

4. Konzola ochranného očního štítu

6. Opěrka nástroje (levá)

Bezpečnostní pokyny Vysvětlení symbolů Označujerizikoosobníhozranění,ztráty životanebopoškozenínástrojevpřípadě nedodrženípokynůvtomtonávodu. Označujenebezpečíelektrickéhošoku. Udržujteokolostojícíosobyvdostatečné vzdálenosti. Nostebezpečnostníbrýleaušní ochranu. Speciální bezpečnostní směnice

• Návod pro první použití:

• Zkontrolujte následující body:

• Odpovídájmenoviténapětíbrusky elektrickému napájení?

• Jekdispoziciuzemněnáelektrická zásuvka?

• Jenapájecíkabelazástrčkavdobrém stavu(pevná,neroztřepenáanijinak nepoškozená)?

• Vyhněte se použití dlouhých prodlužovacích kabelů. Použité prodlužovací kabely musí

• Brusný kotouč je křehký nástroj. Kámen není odolný vůči nárazům. Bruste vždy na předním okraji brusného kotouče a nikdy ne na bocích brusného kotouče. Nikdy nepoužívejte prasknutý brusný kotouč. Okamžitě jej vyměňte, protože vysoká rotační rychlost může způsobit odlétnutí kamene, což může způsobit vážné zranění.

• Během broušení vždy používejte ochranné brýle.

• Nikdy nebruste bez krytu upevněného nad brusným kotoučem.

• Kryt brusného kotouče a opěrku nástroje vždy upevněte pevně a se správnou vůlí.

• Nenechávejte větší vůli mezi opěrkou nástroje a brusným kotoučem než 1-1,5 mm.

• Brusný kotouč používejte pouze na práce, pro které byl určen (například pro broušení nástrojů), a NE na těžké stavební práce. Před namontováním jakéhokoliv nového brusného kotouče musíte mít k dispozici následující informace:35

• Podrobnostiovýrobci.

• Povolenárotačnírychlost.

• Otvor v brusném kotouči nikdy nerozšiřujte na větší průměr.

• Maximální rotační rychlost brusného kotouče nikdy nesmí přesáhnout maximální povolenou rychlost pro daný kotouč.

• Nikdy nepoužívejte brusný kotouč, který je poškozený nebo deformovaný.

• Pro zajištění bezpečného broušení musí být stroj pevně namontovaný na pracovním stolu.

• Opěrku nástroje je nutné vyměnit, jakmile je šířka opěrky nástroje menší než 20 mm.

• Doporučená hloubka vyhloubení v přírubě (T) je 2 mm a průměr otvoru pro hřídel je 13 mm

• (viď Obr. B). Při každém použití stroje

• Před připojením stroje k napájení zkontrolujte, zda vypínač není v poloze ON nebo 1.

• Napájecí kabel vždy veďte mimo pohyblivých částí nástroje. Přístroj okamžitě vypněte když:

• Zástrčka nebo napájecí kabel je vadný nebo poškozený.

• Cítíte dým nebo hořící izolaci. Bezpečnost při práci s elektřinou Při používání elektrických přístrojů je vždy třeba dodržovat bezpečnostní předpisy platné ve vašem státě. Sníží se tím nebezpečí požáru, zasažení elektrickým proudem a zranní osob. Pročtěte zde uvedené bezpečnostní pokyny a seznamte se i s bezpečnostními pokyny přiloženými k nástroji. Vždykontrolujte,jestlinapájeníodpovídá napětínatypovémštítku. Výměna kabelů a zástrček Staré kabely nebo zástrčky po výměně za nové okamžitě vyhoďte. Je nebezpečné používat zástrčky s uvolnnými kabely. Používání prodlužovacích kabelů Používejte pouze schválené prodlužovací kabely odpovídající příkonu přístroje. Minimální průřez vodiče je 1,5 mm

. Používáte-li kabelový naviják, vždy ho odviňte celý.

Bruska musí být pevně namontovaná na pracovním stolu. Délka připevňovacích šroubů bude záviset na hroubce pracovního stolu. Pokud je stůl vyrobený z oceli, doporučuje se mezi bruskou a stolem kvůli izolaci a zabránění vibrací použít dřevěný špalek nebo desku. Montáž a nastavení konzoly ochranného očního štítu a ochranného očního štítu Obr. B Konzoluochrannéhoočníhoštítua samotnýochrannýočníštítjemožné namontovat/nastavitpouze,kdyžbrusný kotoučjevkliduastrojjeodpojenýod napájení.

• Pomocí dodaných šroubů (A) upevněte konzolu ochranného očního štítu (4) s připojeným ochranným očním štítem ke krytu brusného kotouče.

• Nastavte konzolu ochranného očního štítu do správné výšky. Vůle (B) mezi kotoučem a

• konzolou ochranného očního štítu by měla být 1 až 1,5 mm.

• Poté šroub (A) pevně zatáhněte.

• Ochranný oční štít nastavte tak, aby při práci poskytoval maximální ochranu.

• Vždy používejte ochranné brýle. Montáž a nastavení opěrky nástroje Opěrkunástrojejemožnénastavit, pouzekdyžbrusnýkotoučjeúplněv kliduastrojjeodpojenýodnapájení.

• Opěrku nástroje namontujte podle Obr. C.

• Na místě ji upevněte co nejpevněji, s maximální vůlí (C) mezi opěrkou nástroje a brusným kotoučem 1 – 1,5 mm. Výměna brusného kotouče Obr. C Požadované nástroje:

• Šroubovák Brusnýkotoučvyměňujte,pouzepokud jemotorvkliduanapájeníjeúplně odpojené.36

• Pomocí výše uvedených nástrojů vyjměte chrániče brusného kotouče. Matice hřídele na

• pravé straně má pravotočivý závit. Matice hřídele na levé straně má levotočivý závit.

• Myslete na to při výměně brusného kotouče.

• Pomocí správného klíče matici uvolněte. Starý kotouč vyjměte z hřídele.

• Vyčistěte příruby. Jednu přírubu (A) umístěte zpět na hřídel dutou stranou směrem k

• brusnému kotouči. Nový kotouč nasuňte na hřídel. Druhou přírubu (A) umístěte na hřídel,

• znovu dutou stranou směrem k brusnému kotouči. Teď dotáhněte matici na hřídeli.

• Nepřetáhněte! Nyní znovu namontujte kryt brusného kotouče a znovu správně nastavte

• opěrku nástroje. Krátce spusťte motor bez broušení.

Výběr brusného kotouče Hrubé brusné kotouče obecně odstraní většinu materiálu a jemné brusné kotouče se používají na povrchovou úpravu. Pokud je povrch velmi nerovný, začněte s použitím hrubého brusného kotouče a bruste obrobek, dokud není hladký. Poté použijte jemný brusný kotouč na odstranění rýh a škrábanců, které zanechal hrubý kotouč, a obrobek upravte. Jak brousit Abyste zabránili zablokování brusného povrchu, vyhněte se opírání dřeva, olova nebo jiného měkkého materiálu nebo kovu o brusný kotouč. Abyste se vyhnuli vytváření rýh, netiskněte obrobek na brusný kotouč příliš silně. Obrobek, který brousíte, pravidelně chlaďte vodou. Dřevěná dláta a podobně nikdy nesmíte ostřit „domodra“. Dbejte na to, abyste neuvolnili uchopení předmětu, který brousíte, protože se může náhle zaseknout mezi opěrku nástroje a brusný kotouč. Tím se může roztříštit kámen, zaseknout motor nebo odletět obrobek – všechno z toho může způsobit zranění nebo škodu. Vždy, když stroj používáte již 30 minut, měli byste jej vypnout. Nechejte stroj vychladnout na pokojovou teplotu. Zapnutí stroje

• Před připojením stroje k napájení zkontrolujte, zda je vypínač v poloze OFF nebo 0.

• Stolní brusku spusťte stisknutím vypínačem do polohy ON nebo 1.

• Napájecí kabel vždy veďte mimo pohyblivých částí nástroje.

Ujistětese,žepřístrojnenízapnutýaje odpojenodsítě,jestližeprovádíte údržbumotoru. Tyto přístroje byly zkonstruovány k dlouhodobé funkčnosti s minimálním množstvím servisování. Délku života můžete prodloužit pravidelným čištěním a řádným zacházením s přístrojem. Závady Pokud stroj nefunguje správně, níže je uvedeno několik možných příčin a příslušná řešení:

1. Elektrický motor se přehřívá

• Nechejte motor vychladnout.

• Kontaktujte prosím servisní adresu uvedenounazáručníkartě.

2. Stroj je zapnutý, ale neběží

• Elektrické napájení ke stroji je přerušené.

• Zkontrolujte, zda napájecí kabel není přerušený.

• Vypínač může být poškozený.

• Kontaktujte prosím servisní adresu uvedenounazáručníkartě. Opravypřístrojůmůžeprovádětpouze kvalifikovanýopravářneboservisní středisko. Čištění Pravidelně čistěte kryt přístroje pomocí jemné látky, nejlépe po každém užití. Chraňte ventilátorové otvory před prachem a nečistotami. Nepoddajnou špínu odstraníte jemnou látkou namočenou do mýdlové vody. Nepoužívejte rozpouštědla, jako je benzen, alkohol, čpavek, atd., které mohou poničit umělohmotné části. Mazání Přístroj nepotřebuje žádné další mazání. Závady Jestliže se objeví závada jakožto důsledek opotřebení části, tak kontaktujte servisní centrum uvedené na záručním listě. Na konci tohoto návodu je obsáhlý přehled částí, které lze objednat.37

Prostředí Aby se zabránilo poškození během přepravy, tak může být přístroj dodán v odolném balení. Převážná část balení se skládá z recyklovatelných materiálů. Z tohoto důvodu byste měli balení zrecyklovat. Vadnýanebovyhozenýelektrickýči elektronickýpřístrojmusíbýtdodánna příslušnérecyklačnímíst. Pouze pro krajiny ES Elektricky napájené zařízení neodhazujte do domovního odpadu. Ve smyslu evropské směrnice 2012/19/EU o elektrickém a elektronickým odpadu a její implementace do národního práva, se musí elektrické nástroje, které se již déle nepoužívají, shromažďovat odděleně a likvidovat pouze způsobem, jenž nepoškozuje životní prostředí. Záruka Přečtěte si záruční podmínky na samostatném záručním listě. Výrobek a návod k obsluze podléhají změnám. Technické údaje je možné změnit bez předchozího upozornění.
