КОРИСНИЧКИ ПРИРАЧНИК BGM1020 Ferm

Ознакомьтесь с условиями гарантии на прилагаемом отдельно гарантийном талоне. Продукт и руководство пользователя могут быть изменены. Технические характеристики могут быть изменены без предварительного уведомления. СТОЛНА БРУСИЛКА 250W-150MM Благодариме за купувањето на овој FERM производ. Со тоа имате одличен производ, испорачан од еден од водечките добавувачи во Европа. Сите производи доставени од страна на FERM се произведени според највисоките стандарди на перформанси и безбедност. Како дел од нашата филозофија е обезбедување на одличен срвис за клиентите, со поддршка со нашите сеопфатни гаранции. Се надеваме дека ќе уживате користејќи го овој производ многу наредни години. Броевите во текстот се однесуваат на дијаграмите на стр. 2 Внимателнопрочитајтеги упатстватазаработапреддаго користитеуредотЗапознајтесесо функциитеиосновнитеоперации. Сервисирајтегоуредотспоред инструкциите,задасеосигурате декасекогашправилноќе функционира.Упатстватаза ракувањеипридружната документацијатребадасечуваат воблизинанауредот.

1 Податоци за машината 2 Безбедносни упатства 3 Поставување 4 Ракување 5 Одржување

1. Податоци за машината

Технички податоци Напон 230 V Фреквенција 50 Hz Влезна моќност 180W S1, 250W S2 Број на вртежи, без оптеретување 2980/min Време на работа S2 = 30 min Димензии на брусен диск Ø 150x20 mm Ø 150x40 mm Дијаметар на отвор за вретено Ø 12,7 mm Тежина 8,5 kg Lpa (Ниво на звучен притисок) 80,7+3 dB(A) Lwa (Акустична моќност) 91,7+3 db(A)63

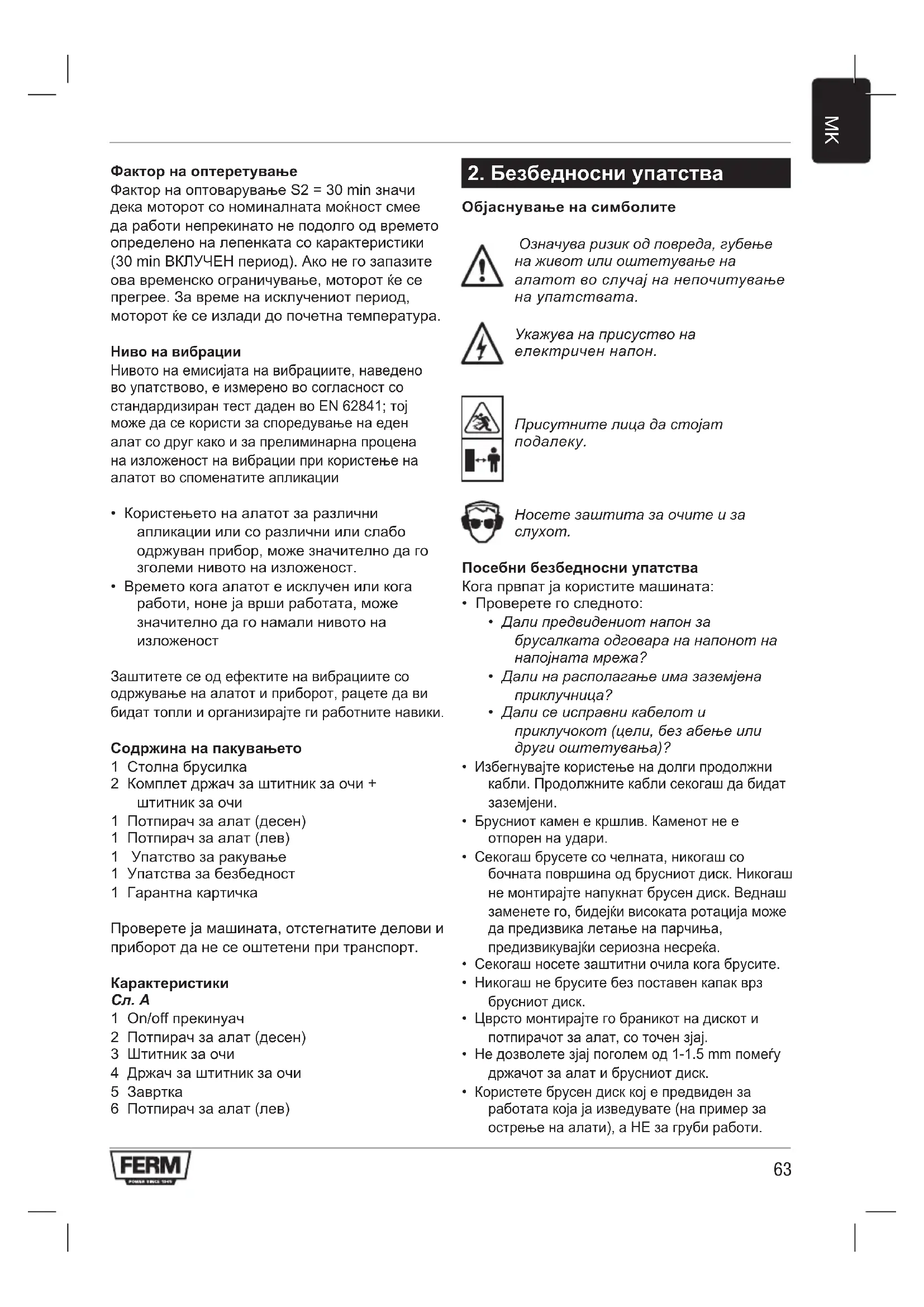

Фактор на оптеретување Фактор на оптоварување S2 = 30 min значи дека моторот со номиналната моќност смее да работи непрекинато не подолго од времето определено на лепенката со карактеристики (30 min ВКЛУЧЕН период). Ако не го запазите ова временско ограничување, моторот ќе се прегрее. За време на исклучениот период, моторот ќе се излади до почетна температура. Ниво на вибрации Нивото на емисијата на вибрациите, наведено во упатствово, е измерено во согласност со стандардизиран тест даден во EN 62841; тој може да се користи за споредување на еден алат со друг како и за прелиминарна процена на изложеност на вибрации при користење на алатот во споменатите апликации

• Користењето на алатот за различни апликации или со различни или слабо одржуван прибор, може значително да го зголеми нивото на изложеност.

• Времето кога алатот е исклучен или кога работи, ноне ја врши работата, може значително да го намали нивото на

Заштитете се од ефектите на вибрациите со одржување на алатот и приборот, рацете да ви бидат топли и организирајте ги работните навики. Содржина на пакувањето 1 Столна брусилка 2 Комплет држач за штитник за очи + штитник за очи 1 Потпирач за алат (десен) 1 Потпирач за алат (лев) 1 Упатство за ракување 1 Упатства за безбедност 1 Гарантна картичка Проверете ја машината, отстегнатите делови и приборот да не се оштетени при транспорт. Карактеристики Сл. A 1 On/off прекинуач 2 Потпирач за алат (десен) 3 Штитник за очи 4 Држач за штитник за очи 5 Завртка 6 Потпирач за алат (лев)

2. Безбедносни упатства

Објаснување на симболите Означуваризикодповреда,губење наживотилиоштетувањена алатотвослучајнанепочитување наупатствата. Укажуванаприсуствона електриченнапон. Присутнителицадастојат

Посебни безбедносни упатства Кога првпат ја користите машината:

• Проверете го следното:

• Далипредвидениотнапонза брусалкатаодговарананапонотна напојнатамрежа?

• Далинарасполагањеимазаземјена приклучница?

• Далисеисправникабелоти приклучокот(цели,безабењеили другиоштетувања)?

• Избегнувајте користење на долги продолжни кабли. Продолжните кабли секогаш да бидат

• Брусниот камен е кршлив. Каменот не е отпорен на удари.

• Секогаш брусете со челната, никогаш со бочната површина од брусниот диск. Никогаш не монтирајте напукнат брусен диск. Веднаш заменете го, бидејќи високата ротација може да предизвика летање на парчиња, предизвикувајќи сериозна несреќа.

• Секогаш носете заштитни очила кога брусите.

• Никогаш не брусите без поставен капак врз брусниот диск.

• Цврсто монтирајте го браникот на дискот и потпирачот за алат, со точен зјај.

• Не дозволете зјај поголем од 1-1.5 mm помеѓу држачот за алат и брусниот диск.

• Користете брусен диск кој е предвиден за работата која ја изведувате (на пример за острење на алати), а НЕ за груби работи.64

• Следниве информации мора да бидат на располагање, пред да монтирате нов брусен диск:

• Податоцизапроизводителот.

• Дозволенбројнаврежи.

• Никогаш не го проширувајте насадниот отвор на дискот на поголем пречник.

• Максималниот број на вртежи никогаш не смее да го надмине дозволениот број на вртежи на дискот.

• Никогаш не користете оштетен или деформиран брусен диск.

• За безбедно брусење, машината мора да биде цврсто поставена врз работна маса.

• Потпирачот за алат треба да се замени ако ширината му е помала помал од 20 mm.

• Препорачана длабочина на процепот на прирабницата (Т) е 2 mm и дијаметарот на насадниот отвор е 13 mm (види сл .B). Секогаш кога ја користите машината

• Проверете го прекинувачот да не е во „ON/1" положба, пред вклучување на кабелот во струја.

• Држете го кабелот подалеку од подвижните делови на алатот. Веднаш исклучете ја машината ако:

• Приклучокот или кабелот е неисправен или

• Прекинувачот е неисправен.

• Мириса на чад или горење на изолација Електрична безбедност При користење на електрични машини почитувајте ги безбедносните правила во вашата земја, за да го намалите ризикот од пожар, струен удар и повреди. Прочитајте ги следните безбедносни упатства и приложените безбедносни упатства. Секогашпроверувајтедалинапонот нанапојувањетоодговарана наведениотнапоннаплочката. Замена на кабли или приклучници Веднаш да ги фрлите старите кабли или приклучници, кога ќе ги замените со нови. Опасно е да ја вклучите приклучницата ако кабелот е лабав. Користете продолжни кабли Користете само одобрени продолжни кабли погодни за влезната моќност на машината. Најмал попречен пресек е 1,5 mm2. Кога се користи кабел во ролна, секогаш целосно да го

Брусилката мора да биде цврсто зашрафена врз работна маса. Должината на завртките зависи од дебелината на работната маса. Ако работната маса е од челик, препорачливо е да се користи дрвен блок или штица помеѓу брусилката и масата, поради изолација и да се спречат вибрации. Монтажа и дотерување на држачот за штитник за очи и штитникот Сл. B Држачотзаштитникзаочии штитникотсемонтираат/ дотерувааткогадискотневртии когаемашинатаисклученаод напојување.

• Прицврстете го држач за штитник (4) со поставен штитиник, врз капакот на дискот, со доставената завртка (A).

• Поставете го држачот на точна висина. Зјајот (B) помеѓу дискот и држачот на штитникот треба да изнесува од 1 до 1,5 mm.

• Потоа стегнете ја цврсто завртката (А).

• Поставете го штитникот така да овозможува максимална заштита при работа.

• Секогаш носете заштитни очила. Поставување и дотерување на потпирачот

Потпирачотзаалаттребадасе дотерувакогадискотевопотполно мирување,амашинатаеисклучена

• Поставете го потпирачот според сл. C.

• Стегнете го цврсто во неговата положба, со максимално растојание (C) од 1 до 1,5 mm од дискот.65

• Одвртувач Дискотсеменувасамокога моторотевомирувањеиструјата ецелосноисклучена.

• Отстранете го браникот на дискот со помош на претходно наведениот клуч. Навртката од вретеното од десната страна има десен навој. Навртката од вретеното од левата страна има лев навој. Кога ги менувате дисковита имајте го на ум

• Одвртувајте ја навртката со соодветен клуч. Отстранете го стариот диск од

• Исчистете ги прирабниците. Поставете ја едната прирабница (А) зад вретеното, со шупливата страна свртена кон дискот. Натакнете го новиот диск врз вретеното. Поставете ја втората прирабница (А) врз вретеното, повторно со шупливата страна свртена кон дискот. Стегнете ја навртката на вретеното. Не престегнувајте! Вратете го капакот на дискот и дотерајте го потпирачот за алат. Стартувајте го накратко моторот, без брусење.

Избор на брусен диск Грубите дискови генерално отстрануваат повеќе материјал, а фините дискови се користат за завршна обработка. Ако површината е нерамна, започнете со груб диск и брусете додека работното парче не се измазни. Потоа употребете фин диск за отстранување на жлебови и гребнатини останати од грубиот диск и завршете го работното парче. Како се бруси За да се избегне затнување на дискот, одбегнувајте да брусите дрво, олово или било кој друг мекан материјал или метал. Да се избегне создавање на бразди, не го притискајте работното парче премногу врз дискот. Користете вода за ладење на работното парче. Длета за дрво и слично никогаш не треба да се наострени „сино”. Грижете се да не го изгубите држењето на работното парче, кое одеднаш може да се заглави помеѓу држачот на алат и брусниот камен. Ова може да предизвика кршење на дискот, застој на моторот или летање на работното парче, што може да предизвика повреди и оштетувања. Секогаш кога машината е во употреба 30 min, таа треба да се исклучи. Овозможете машината да се излади до собна температура.

• Вклучете ја машината

• Проверете го прекинувачот дали е во „OFF/0" положба, пред вклучување на кабелот во струја.

• Притиснете го прекинувачот во „ON/1" положба за да ја стартувате брусалката.

• Држете го кабелот подалеку од подвижните делови на алатот.

Уверетеседекамашинатае исклученакогагоодржувате

Оваа машина е конструирана да работи долг период со минимално одржување. Непрекинатото успешно работење зависи од грижата на машината и редовното чистење.

Ако машината не функционира правилно, можните причини и соодветните решенија се дадени подолу:

1. Електромоторот станува жежок

• Моторот бил преоптоварен.

• Контактирајтегосервисотна даденатаадресавогарантната

2. Машина е вклучена но не се стартува

• Прекинато главно напојување

• Може да е оштетен прекинувачот.

• Контактирајтегосервисотна даденатаадресавогарантната картичка.66

Поправкитеисервисирањето требадагиизведувасамо квалификуванолицеилисервис.

Редовно чистете го куќиштето со мекана крпа, по можност после секое користење. Чувајте ги отворите за вентилација чисти, без прашина. Отстранете ја тврдокорната нечистотија со мекана крпа, натопена во сапуница. Не користете растворувачи како што е бензен, алкохол, амонијак итн. кои можат да ги оштетат пластичните делови. Подмачкување Уредот не треба дополнително да се подмачкува.

Ако дефект настанува поради абење на дел, обратете се во сервисен центар од гарантната картичка. На крајот од овие упатства даден е експозинионен преглед на делови кои можат да се нарачат. Животна средина За да се спречи оштетување за време на транспортот, уредот се испорачува во тврдо пакување кое се состои од материјал за еднократна употреба. Затоа ве молиме да ги користите опциите за рециклирање на амбалажата. Оштетении/илиискористени електричнииелектронскиуреди морадаседепонираатвостаници зарециклирање. Само за земји од ЕУ Не ги депонирајте алатите во домашен отпад. Според Европското Упатство 2012/19/ EU за отпадна електрична и електронска опрема и неговата имплементација во националното право, електричните алати кои веќе не се употребливи мораат да се собираат одделно и да се отстрануваат на еколошки начин.

Прочитајте ги гарантните услови во приложената гарантна картичка. Производот и упатството се предмет на промена. Карактеристиките можат да се променат без натамошно известување.676869
