Producttype	Klopboormachine
Merk	Makita
Model	HR2420
Boorcapaciteit in beton	24 mm
Boorcapaciteit in staal	13 mm
Boorcapaciteit in hout	32 mm
Toerental onbelast	0 - 1 050 t/min
Klopfrequentie	0 - 4 900 slagen/min
Totale lengte	432 mm
Netto gewicht	2,4 kg
Type boorkop	SDS+
Dubbele isolatie	Ja
Omkeerbare draairichting	Ja
Werkingsmodus	Alleen draaien of draaien met slag
Variabele snelheid	Ja, via trekker
Verstelbare zijhandgreep	Ja
Diepteaanslag	Ja
Stofafzuiging	Ja (voor boren ≤ 14,5 mm)
Koppelbegrenzer	Ja
Geluidsdrukniveau	90 dB(A)
Geluidsvermogensniveau	103 dB(A)
Gewogen versnelling	8 m/s²
Onderhoud	Reinigen met blaasbalg, regelmatig smeren van de boorstaart
Repareerbaarheid	Laat reparaties uitvoeren door een erkend Makita-servicecentrum
Meegeleverde accessoires	Zijhandgreep, diepteaanslag, blaasbalg, stofafzuiging

Veelgestelde vragen - HR2420 MAKITA

Hoe installeer ik de SDS+-boor?

Reinig de boorstaart en breng roze vet aan. Duw de boor in het gereedschap terwijl u draait tot u een klik hoort. Trek aan de boor om de vergrendeling te controleren.

Hoe gebruik ik de diepteaanslag?

Steek de diepteaanslag in de opening aan de basis van de handgreep. Stel de gewenste diepte in en draai de vleugelschroef vast om deze te vergrendelen.

Hoe schakel ik over naar de slagmodus?

Draai de keuzeschakelaar voor slag en/of draaien zodat de pijl naar het percussiesymbool op het gereedschap wijst. Duw de schakelaar helemaal in.

Hoe keer ik de draairichting om?

Verplaats de omkeerhendel naar stand A voor rechtsom draaien, naar stand B voor linksom draaien. Wacht tot het gereedschap volledig stilstaat voordat u schakelt.

Welk type vet moet ik voor de boor gebruiken?

Gebruik het meegeleverde roze vet. Breng een dunne laag (ongeveer 0,5 tot 1 g) aan op de boorstaart voor installatie.

Hoe reinig ik het gereedschap?

Gebruik de blaasbalg om de opening te reinigen. De stofafzuiging kan worden gebruikt voor boren tot 14,5 mm diameter.

Wat moet ik doen als de koppelbegrenzer wordt geactiveerd?

Zodra de koppelbegrenzer wordt geactiveerd, stop dan onmiddellijk het gereedschap om vroegtijdige slijtage te voorkomen.

Welke beschermingsmiddelen moet ik dragen tijdens het gebruik?

Draag een veiligheidshelm, een veiligheidsbril en/of een beschermingsmasker. Het wordt aanbevolen een stofmasker, gehoorbescherming en gevoerde handschoenen te dragen.

Kan ik met dit gereedschap metaal boren?

Ja, om metaal te boren gebruikt u de boorkopaccessoire (apart verkrijgbaar) en stelt u de keuzeschakelaar in op alleen draaien. De maximale capaciteit in staal is 13 mm.

Hoe stel ik de zijhandgreep af?

Draai de zijhandgreep los door tegen de klok in te draaien, draai deze naar de gewenste positie en draai vervolgens vast met de klok mee.

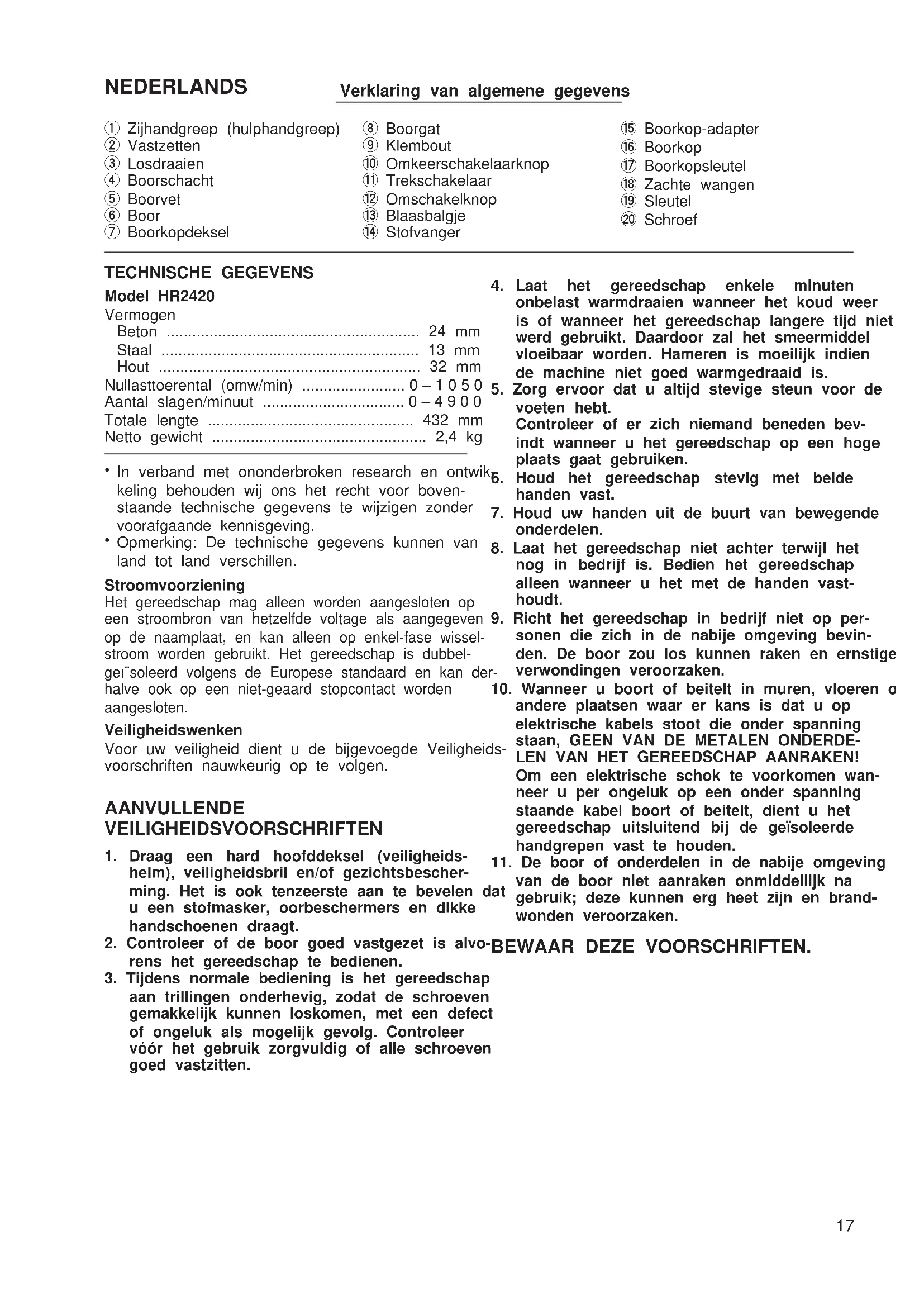

GEBRUIKSAANWIJZING HR2420 MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Símbolos

① Zijhandgreep (hulphandgreep)
② Vastzetten
③ Losdraaien
④ Boorschacht
⑤ Boorvet
⑥ Boor
⑦ Boorkopdeksel

⑧ Boorgat
⑨ Klembout
⑩ Omkeerschakelaarknop
⑪ Trekschakelaar
⑫ Omschakelknop
⑬ Blaasbalgje
⑭ Stofvanger

⑮ Boorkop-adapter
⑯ Boorkop
⑰ Boorkopsleutel
⑱ Zachte wangen
⑲ Sleutel
⑳ Schroef

TECHNISCHE GEGEVENS

Model HR2420

Vermogen

Beton 24 mm

Staal 13 mm

Hout 32 mm

Nullasttoerental (omw/min) 0-1050

Aantal slagen/minuut 0-4900

Totale lengte 432 mm

Netto gewicht 2,4 kg

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens kunnen van land tot land verschillen.

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven 9. op de naamplaat, en kan alleen op enkel-fase wissel-stroom worden gebruikt. Het gereedschap is dubbel-ger"soleerd volgens de Europese standaard en kan der-halve ook op een niet-geaard stopcontact worden 10 aangesloten.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde Veiligheids-voorschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

1. Draag een hard hoofddeksel (veiligheids-helm), veiligheidsbril en/of gezichtsbescherming. Het is ook tenzeerste aan te bevelen dat u een stofmasker, oorbeschermers en dikke handschoenen draagt.

2. Controleer of de boor goed vastgezet is alvo-BEWAAR DEZE VOORSCHRIFTEN. rens het gereedschap te bedienen.

3. Tijdens normale bediening is het gereedschap aan trillingen onderhevig, zodat de schroeven gemakkelijk kunnen loskomen, met een defect of ongeluk als mogelijk gevolg. Controleer vóór het gebruik zorgvuldig of alle schroeven goed vastzitten.

4. Laat het gereedschap enkele minuten onbelast warmdraaien wanneer het koud weer is of wanneer het gereedschap langere tijd niet werd gebruikt. Daardoor zal het smeermiddel vloeibaar worden. Hameren is moeilijk indien de machine niet goed warmgedraaid is.

5. Zorg ervoor dat u altijd stevige steun voor de voeten hebt.
   Controleer of er zich niemand beneden bevindt wanneer u het gereedschap op een hoge plaats gaat gebruiken.
6. Houd het gereedschap stevig met beide handen vast.
7. Houd uw handen uit de buurt van bewegende onderdelen.
8. Laat het gereedschap niet achter terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanneer u het met de handen vasthoudt.
9. Richt het gereedschap in bedrijf niet op personen die zich in de nabije omgeving bevinden. De boor zou los kunnen raken en ernstige verwondingen veroorzaken.
10. Wanneer u boort of beitelt in muren, vloeren o andere plaatsen waar er kans is dat u op elektrische kabels stoot die onder spanning staan, GEEN VAN DE METALEN ONDERDELEN VAN HET GEREEDSCHAP AANRAKEN! Om een elektrische schok te voorkomen wanneer u per ongeluk op een onder spanning staande kabel boort of beitelt, dient u het gereedschap uitsluitend bij de geïsoleerde handgrepen vast te houden.
11. De boor of onderdelen in de nabije omgeving van de boor niet aanraken onmiddellijk na gebruik; deze kunnen erg heet zijn en brandwonden veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Zijhandgreep (hulphandgreep) (Fig. 1)

De zijhandgreep is naar beide zijden verstelbaar, zodat het gereedschap in elke positie gemakkelijk te bedienen is. Draai de zijhandgreep los door deze linksom te draaien. Draai vervolgens de zijhandgreep naar de gewenste positie en zet opnieuw vast door rechtsom te draaien.

Aanbrengen of verwijderen van de boor

Belangrijk:

Controleer altijd of het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvo- rens de boor aan te brengen of te verwijderen.

Reinig de boorschacht en smeer er boorvet op alvo rens de boor te installeren. (Fig. 2)

Steek de boor in de machine. Draai de boor en du deze naar binnen tot zij vergrendelt. (Fig. 3)

Indien de boor niet naar binnen kan worden geduw dient u deze eruit te nemen en het boorkopdeksel enkele keren omlaag te trekken. Steek dan de boor opnieuw erin. Draai de boor en duw deze naar bim tot zij vergrendelt. (Fig. 4)

Nadat de boor is geïnstalleerd, moet u altijd controleren of de boor goed vastzit door te proberen hemperuit te trekken.

Om de boor te verwijderen, trekt u het boorkopdeks helemaal omlaag en dan trekt u de boor eruit.

Dieptemaat (Fig. 5)

De dieptemaat is handig voor het boren van gaten van gelijke diepte. Steek de dieptemaat in het gat de handgreepvoet. Stel de dieptemaat af op de gewenste diepte en zet deze dan vast door de klemschroef vast te draaien.

OPMERKING:

De dieptemaat kan niet worden gebruikt in de positief waarbij deze tegen het tandwielhuis aanstoot.

Werking van de trekschakelaar (Fig. 6)

LET OP:

Alvorens het netsnoer op het stopcontact aan te sluiten, dient u altijd te controleren of de trekker-schakelaar behoorlijk werkt en bij loslaten onmiddel- lijk naar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, de trekschakelaar gewoon indrukken. De machine gaat sneller draaien wanneer de druk op de trekschakelaar wordt vermeerderd. Om de machine te stoppen, de trekschakelaar loslaten.

Werking van de omkeerschakelaar (Fig. 6)

LET OP:

- Controleer altijd de draairichting alvorens het gereedschap te gebruiken.

Gebruik de omkeerschakelaar alleen nadat het gereedschap tot volledige stilstand is gekomen. Indien u de draairichting verandert voordat het gereedschap is gestopt, kan het gereedschap beschadigd raken.

- Probeer niet de trekkerschakelaar in te drukken terwijl de omkeerschakelaar in de neutrale stand staat. Indien u de schakelaar met geweld indrukt, kan deze beschadigd raken.

Dit gereedschap heeft een omkeerschakelaar waarmee u de draairichting kunt veranderen. Beweeg de knop naar de ← positie (A positie) voor rechtsom draairichting, en naar de → positie (B positie) voor linksom draairichting.

Kiezen van de bedieningsfunctie (Fig. 7)

Dit gereedschap heeft een omschakelknop. Gebruik deze knop voor het kiezen van een van de twee bedieningsfuncties die geschikt is voor uw werk. Voor roteren alleen, draai de knop zodanig dat het pijltje op de knop naar het symbol op het lichaam van het gereedschap wijst. Voor roteren met hameren, draai de knop zodanig dat het pijltje op de knop naar het symbol op het lichaam van het gereedschap wijst.

LET OP:

Zet de knop altijd volledig op het gewenste symbool. In Indien u het gereedschap gebruikt met de knop halverwege tussen de twee symbolen geplaatst, kan het gereedschap beschadigd raken.

Koppelbegrenzer

De koppelbegrenzer treedt in werking wanneer de motor een bepaald koppel bereikt. De motor wordt dan ontkoppeld van de uitgangsas. Wanneer dit gebeurt, zal de boor ophouden met draaien.

LET OP:

- Schakel het gereedschap onmiddellijk uit wanneer de koppelbegrenzer in werking treedt. Hierdoor - helpt u vroegtijdige slijtage van het gereedschap voorkomen.

• Gatenzagen, kernboren, diamantboren etc. kunnen met dit gereedschap niet worden gebruikt. Deze lopen of klemmen gemakkelijk vast in het boorgat, zodat de koppelbegrenzer te vaak in werking zal worden gesteld.

Hamerend of kloppend boren

Plaats de punt van de boor op de gewenste plaats waar geboord moet worden, en druk vervolgens de schakelaar in.

Forceer het gereedschap niet. Een lichte druk geeft de beste resultaten. Houd het gereedschap stevig vast en zorg dat het niet uitglijdt.

Oefen geen grotere druk uit wanneer het boorgat verstopt raakt met schilfertjes of metaaldeeltjes. Laa in zo'n geval het gereedschap onbelast lopen en verwijder de boor gedeeltelijk uit het boorgat. Wanneer dit verschillende keren wordt herhaald, zal het boorgat schoon worden en kunt u normaal verder boren.

LET OP:

Op het moment dat een gat wordt geboord, of wanneer het boorgat verstopt raakt met schilfertjes en metaaldeeltjes, of wanneer de machine op versterkingsstaven in gewapend beton stoot, wordt er plotse ing een enorme wringingskracht op de machine/boo uitgeoefend. Gebruik daarom altijd de zijhandgreep (hulphandgreep) en houd de machine tijdens het gebruik stevig vast bij zowel de zijhandgreep als de hoofdhandgreep. Indien u dit verzuimt, kunt u de controle over de machine verliezen en mogelijk zwa verwondingen oplopen.

Invetten van de boor

Voordat u de boor aanbrengt, smeer een beetje ve (ca. 0,5 tot 1,0 gram) op de kop van de boorschac Met een ingevette boorkop zal het gereedschap bet werken en langer meegaan.

Gebruik het blaasbalgje om het gat schoon te maken.

Stofvanger (Fig. 9)

Gebruik de stofvanger om te voorkomen dat stof op de machine en op uzelf terechtkomt wanneer u bov uw hoofd boort. Bevestig de stofvanger aan de boo zoals getoond in Fig. 9. De stofvanger kan worden bevestigd aan een boor van maximaal 14,5 mm in diameter.

Boren in hout of metaal (Fig. 10)

Gebruik de los verkrijgbare boorkopmontage (bestaande uit boorkop en boorkop-adapter). Om deze te monteren, zie "Aanbrengen of verwijderen van de boor" op de vorige pagina. Zet de omschakelknop op alleen roteren (☐). U kunt nu boren tot een diameter van maximaal 13 mm in metaal en een diameter van maximaal 32 mm in hout.

LET OP:

"Gebruik nooit "roteren met hameren" wanneer de boorkop op het gereedschap is gemonteerd. De boorkop kan hierdoor namelijk beschadigd raken. Bovendien zal de boorkop loskomen wanneer de draairichting van het gereedschap wordt omgekeerd.

OPMERKING:

Ga als volgt te werk om de boorkop en de boorkop- adapter ineen te zetten.

Zet de boorkop vast in een spanschroef of een gelijksoortig klemgereedschap. Steek de boorkopsteutel in een van de drie gaten, zodat het boorkopli- rchaam niet meer kan draaien. (Fig. 11)

Verwijder de schroef van de boorkop-adapter en schroef de boorkop-adapter in de boorkop. Gebruik een sleutel om de boorkop-adapter goed vast te draaien met een aantrekkoppel van ongeveer

300 - 400 kgm. (Opmerking: voor een aantrekkoppel van 300 - 400 kgm, dient u de sleutel vast te houden bij het gedeelte op ongeveer 10 cm van de sleutelkop en dan een druk van 30 - 40 kg op de

tsleutel uit te oefenen.)

Open de boorkopwangen volledig en steek de schroef door de boorkop-opening. Trek de schroef linksom vast met een schroevendraaier. (Fig. 12)

ONDERHOUD

LET OP:

Zorg er altijd voor dat het gereedschap is uitge- schakeld en de stekker uit het stopcontact is verwij- derd alvorens werken aan de machine uit te voeren.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

ESPAN OL

Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreven manier te worden gebruikt.

E ACCESORIOS

PRECAUCIÓN:

De ondergetekende, Yasuhiko Kanzaki, gevolmachtigd door Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan verklaart dat dit produkt

(Serienr. : serieproduktie)

vervaardigd door Makita Corporation in Japan voldoet aan de volgende normen of genormaliseerde documenten,

HD400, EN50144, EN55014, EN61000*

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

Geluidsniveau en trilling van het model HR2420

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 90 dB (A)

geluidsenergie-niveau: 103 dB (A)

- Draag oorbeschermers. -

De typische gewogen effectieve versnellingswaarde is 8 m/s².
