GEBRUIKSAANWIJZING M40110 Classic MCCULLOCH

NL Gebruiksaanwijzing 92-106

Verklaring van de symbolen

WAARSCHUWING! Wanner de machine onjuist of slordig worden gebrukt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken. Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Hou onbevoegden uit het werkgebied.

Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

Waarschuwing voor weggeslingerde en afgeketste voorwerpen.

Waarschuwing voor draaiende messen.
Let op uw handen en voeten.

Waarschuwing: draaiende delen. Houd de handen en voeten vrij.

Dit product voldoet aan de geldende CE-richtlijnen.

Geluidsemissieaar de omgeving volgens de richtlijnen van de Europese Gemeenschap.De emissie van demachine wordt aangegeven in het hoofdstuk Technische gegevens en opplaatjes.

Gebruik de machine nooit binnenshuis of in ruimtes die ventilatie missen. De uitlaatgassen bevatten koolmonoxide, een geurloos, giftig en levensgevaarlijk gas.

Explosiegevaar

Tank nooit verwijl de motor draait.

Warm oppervlak.

Toelichting op de waarschuwingsniveauaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

WAARSCHUWING! Wort gebrukt indien er een risico bestaat op ernstig of fataal letsel voor de gebruiker of schade aan de omgeving wanner de instructies in de handleiding Niet worden gevolgd.

BELANGRIJK!

BELANGRIJK! Wortt gebruikt indien er een risico bestaat op letsel voor de gebruiker of schade aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

N.B!

N.B.! Wort gebrukt indien er een risico bestaat op schade aan materialen of de machine wanner de instructies in de handeiding nicht worden gevolgd.

PRESENTATIE

Inhoud Beste klant!

VERKLARING VAN DE SYMBOLEN

Verklaring van de symbolen 92

Toelichting op de waarschuwingsniveaus 92

PRESENTATIE

Inhoud 93

Besteklant! 93

WAT IS WAT?

Wat is wat op de grasmaier? 94

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen 95

MONTAGE EN AFSTELLINGEN

Algemeen 96

Handvat 96

Maaihoohte 96

Opvangbak 96

Mulchplug 96

Olie bijvullen 96

BRANDSTOFHANTERING

Algemeen 97

Brandstof 97

Tanken 97

Transport en opbergen 97

BEDIENING

Persoonlijke veiligheidsuitrusting 98

Algemeneveiligheidsinstructies 98

Basistechniek 99

Transport en opbergen 99

Starten en stoppen 100

ONDERHOUD

Algemeen 101

Onderhoudsschema 101

Algemene inspectie 101

Bougie 102

EG-verklaring van overeenstemming 106

De reeks innovatiekettingzagen zou zich in de loop van decennia voortzetten, en het bedrijf breidde uit: eerst met vliegtuig- en kartmotoren in de jaren 50 van de vorige eeuw en verrolgens met minikettingzagen in de jaren 60. Nog later, in de jaren 70 en 80, werden trimmers en bladblazers aan het assortment toegevoegd.

Tegenwoordigzet McCulloch,als onderdeel van de Husqvarna-groep, de traditie voort van krachtige motoren,technische innovations en sterke ontwerpen die almeer dan een halve eeuw ons visitekaartje+zijn. Verlaging van het brandstofverbruik,emissies en geluidsniveauaus hebben bij ons de hoogste prioriteit, net als het verbeteren van de veiligheid en de gebruikersvriendelijkheid.

Wij hopen van harte dat u tevreden zult zich met uw McCulloch-machine,,ondat deze is ontworpen om u gedurende lange&tijd te vergezellen. U kunt de levensduur van de machine verlengen door de adviezen in deze bedieningshandleiding over gebruik, service en onderhoud op te volgen.Mocht u ooit professionele hulp nodig hebben in verband met reparatie of service,maak dan gebruik van de Service Locator op www.mcculloch.com.

McCullochwerkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor omzonder aankondiging Vooraf wijzigingen in o.a.vorm en uiterlijk door te voeren.

Deze handleiding is ook te downloaden via www.mcculloch.com.

WAT IS WAT?

Wat is wat op de grasmaier?

1 Motorrembeugel
2 Voortdrijvingsstang (M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)
3 Starthendel
4 Opvangbak
5 Hendel, hoothe handgreep
6 Maaihoogtehendel
7 Peilstok/olie bijvullen
8 Geluideddemer
9 Bougie

10 Onderste handvatbeugel
11 Brandstof bijvullen
12 Luchtfilter
13 Primerbalg
14 Maaikap
15 Geleider starterkoord
16 Mes
17 Veerring
18 Mesbout
19 Gebruiksaanwijzing
20 Aftapplug vlotterkamer

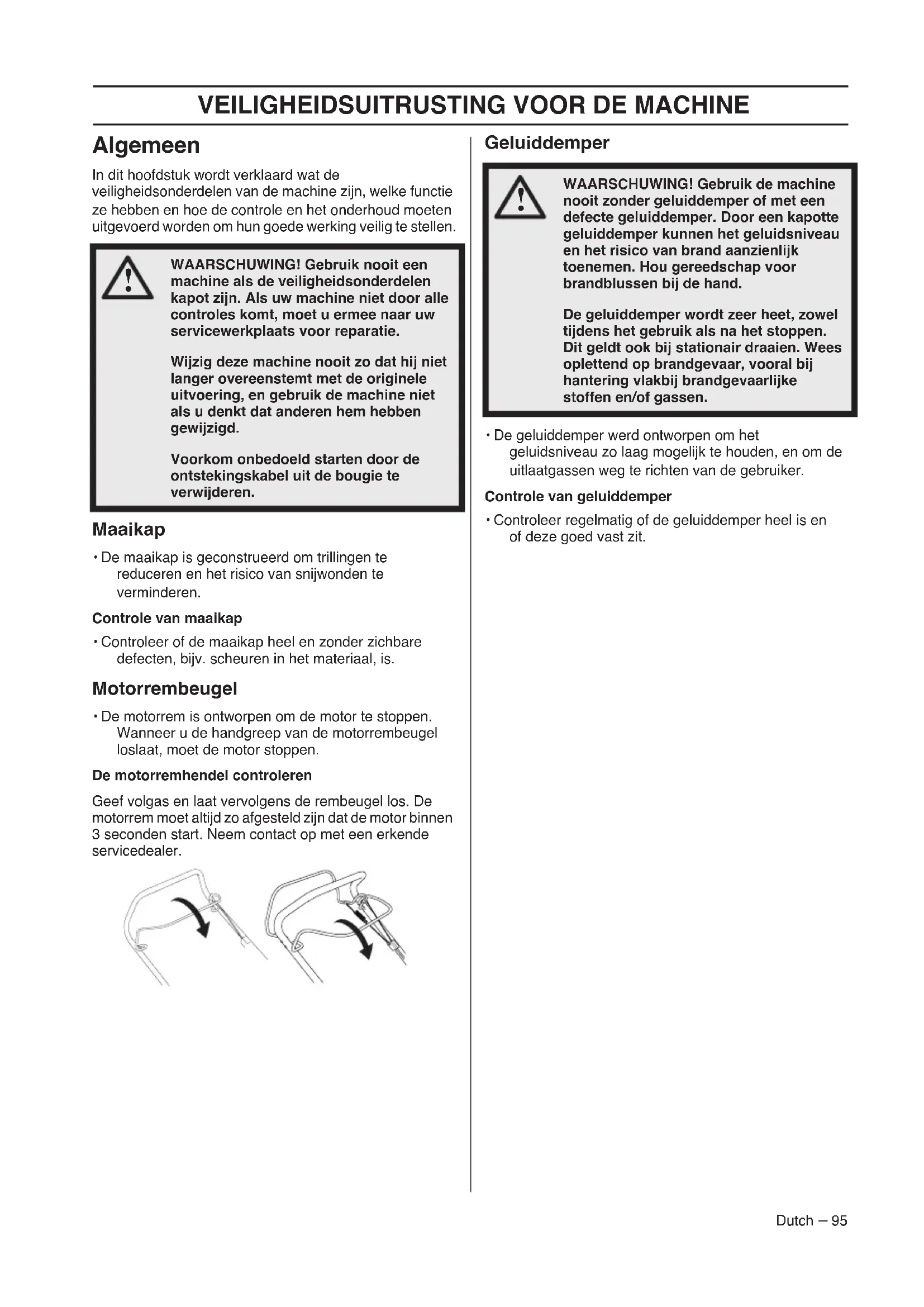

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze hebben en hoe de controle en het onderhoud要去enuitgevoerd worden om hun goede werkig veilig te stellen.

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot+zijn. Als uw machine Niet door alle controles komt, moet u ermee maar uw serviceworkplaats voor reparatie.

Wijzig deze machine nooit zo dat hij nicht langer overeenstemt met de origineleuitvoering, en gebruik de machine Niet als u denkt dat anderen hem hebben gewijzigd.

Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen.

Maiakap

• De maaikap is geconstrueerd om trillingen te reduceren en het risico van snijwonden te verminderen.

Controle van maiakap

• Controller of de maaikap heel en zonder zichbare defecten, bijv. scheuren in het materiaal, is.

Motorrembeugel

• De motorrem is ontworpen om de motor te stoppen.
  Wanner u de handgreep van de motorrembeugel loslaat, moet de motor stoppen.

De motorremhendel controlleren

Geef volgas en LAST vovelgens de rembeugel los. De motorrem moet altijd zo afgesteld waar dat de motor bennen 3 seconden start. Neem contact op met een erkende service dealer.

Geluidemper

WAARSCHUWING! Gebruik de machine nooit zonder geluiddemper of met een defecte geluiddemper. Door een kapotte geluiddemper konnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand.

De geluidemper wordt zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en/of gassen.

• De geluidemper wird ontworpen om het geluidsniveau zo laag möglich te honden, en om de uitlaatgassen weg te richten van de gebruiker.

Controle van geluidemper

• Controller regelmatig of de geluiddempper heel is en of deze goed vast zit.

Algemeen

BELANGRIJK! Voorkom onbedoeld starten door de ontstekingskabeluit de bougie te verwijderen.

Handvat

Monteren

Tophandgreep

Plaats de buisconstructie van het handvat direct gegenover het onderste deel van het handvat. Draai de knuppen goed vast.

Gebruik de meegeleverde bandjes om de kabels aan de hendel te bevestigen. Overbelast de kabels Nietijdens montage.

Maaihoogte

LET OP! Stel de maaihoogte Niet te laag af, odomat dan het risico bestaat dat de messen bij onregelmatigheden in de aarde lopen.

Zet de hendel maar achefteren voor een hogere maaihoogte enaar voren voor een lagere maaihoogte.

Opvangbak

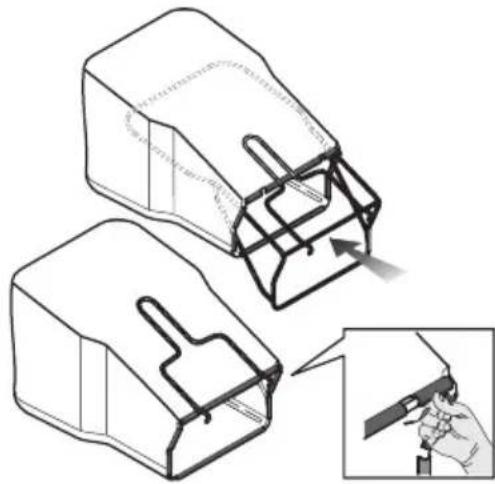

Monteren van opvangbak

• Plaats het frame in de stoffen grasopvang.
• De hendel van de grasopvang op het frame要去 over de opvangzak worden geplaatst.
• Bevestig het met de snelklemmen.
• Bevestig de haken in de bovenrand van het chassis. Steek de onderkant van de opvangzak in deuitwerpopening.

Mulchplug

Optionele mulchkitaccessoire die bij M46-modellen (kit PNC 579679201), M51-modellen (kit PNC=579679301) en M53-modellen (kit PNC=579679401)要去 worden besteld. Er is geen kit beschikbaar voor M40-modellen.

• Zet de afvoerbescherming omhoog om de mulchplug te monteren/demonteren.

Olie bijvullen

• De olietank is bij levering leeg. Vul langzaam de olie bij. Zie de instructies in het hoofdstuk Onderhoud. De motorolie moet worden ververst volgens de instructies in de handleiding.

Algemeen

WAARSCHUWING! Een motor latent lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftingig.

Brandstof en brandstofdampen zijn zeer brandgevaarlijk en(AP)knen leiden tot ernstig letsel bij inademing en contact met de huid. Wees waarom voorzichtig wanner u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

De uitlaatgassen van de motor zijn heet en+kunnen vonken bevatten die brand kunnenveroorzaken.Start de machine daarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

Rook Niet en planta ook geen warm voorwerp in de buurt van de brandstof.

Brandstof

LET OP! De machine heeft een viertaktmotor. Zorg ervoor dat er altijd voldoende olie in de olietank zit.

Benzine

• Gebruik goede loodvrijne benzine met maximaal 10% ethanol (E10).
• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor LAST lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.
• Waar milieuvriendelijk benzine, de zag. alkylaat benzine, verkrijjgbaar is, moet deze gezebruikt worden.

Motorolie

LET OP! Controller het oliepeil voordat de grasmaaier wordt gestart. Een te laag oliepeil kan ernstige beschadigingen aan de motor veroorzaken. Zie de instructies in het hoofdstuk "Onderhoud".

• De motorolie要去 worden verversst volgens de instructies in de handleiding. Raadpleeg de handleiding van de motor voor het type olie dat u moet gebruiken. Gebruik nooit olie bedoeld voor tweetaktmotoren.

Tanken

WAARSCHUWING! Stop de motor en LAST hem voor het tanken enkele Minutes afkoelen.

Gebruik.altijd een benzinekan om morsen te voorkomen.

Open de dop van de tank voorzichtig wanner u wilt tanken zDat eventuele overdruk langzaam verdwijnt.

Maak de omgeving rond de tankdop schoon.

Draai de dop van de tank goed vast na het tanken. Door nalatigheid kan er brand ontstaan.

Verplaats de machine ten minste 3m van de tankplaats voor u de motor start.

Start de machine nooit:

• Indien u brandstof of motorolie op de machine hebt gemorst. Droog alles af en LAST de benzineresten verdampen.
• Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
• Als de machine brandstof lekt. Controller de tankdop en de brandstoffleidingen regelmatig op lekkage.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkege en dampen nicht in contact kennen komen met vonden of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
  Bij opslag en vervoer van brandstof moeten algtd speciaal voor dat doel bestemde en goedgekeurdt tanks worden gebruikt.

Opslag voor langearend

• Als de machine gedurende langeijd Niet gebruikt za worden,要去en de brandstoftank en de vlotterkamer worden leeggemaakt. Vraag bij uw tankstation waar u de afgetapte brandstof kurz afvoeren.

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine要去 goedgekeurde persoonlijke beschermingsuitrusting gezruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uwuitrusting koopt.

Draag altijd:

• Gebruik een gehoorkap als het geluidsniveau meer dan 85 dB bedraagt.
• Slipvaste en stevige laarzen of schoenen.
• Een stevige lange broek. Draag geen korte broek of sandalen en loop Niet op blote voeten.
  Draag handschoenen indien nodig, b.v. wanner u de snijuitrusting monteert, inspecteert of schoonmaakt.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het gebruik van de machine behandeld. De gegeven informatie kan nooit de kennis verrangen die een vakman via opledingen en practische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.
  Denk erom dat de operator verantwoordelijk is voor ongelukken of beschadigingen van andere mensen of hun eigendommen.
• Houd de machine schoon. Aanduidingen en stickers要去en volledig leesbaar�!.

Gebruik alkijd uw gezond verstand

Het is nicht möglichk om elke möglichk situatie te vermelden. Wees algtd voorzichtig en gebruik uw gezond verstand. Als u in een situatie belandt waarin u zich Niet veilig voelt, dient u een expert te raadplegen. Wend u tot uw dealer, uw serviceworkplaats of een ervaren gebruiker. Onderneem geen werkzaamheden waaroor u zich onvoldoende gekwalificeerd ache!

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Wanneer de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Laat kinderen of andere Personen die nicht zich opgeleid om met de machine om te gaan,DEXE NOOT gebruiken of onderhonden.

De machine mag nicht worden gezebuilt door Personen met lichamelijke of geestelijkbeperkingen of door personen die om gezondheidsredenen nicht geschikt zich om de machine te bedieren, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid.

Laat nooit een ander de machine gebruiken zonder u ervan te verzekerend dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermögen, beordelingsvermögen of coordinatievermögen konnen beinvloeden.

WAARSCHUWING! Niet goedgekeurde wijzigingen en/of nicht-originele onderden konnen tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden. De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant.

Wijzig deze machine nooit zo dat hij nicht langer overeenstemt met de origineleuitvoering, en gebruik de machine Niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去en uitgevoerd worden door opgeleide en gekwalificeerde specialisten.

Men moet alkijd originele onderdelen gebruiken.

BEDIENING

Veiligkeit op de werkplek

• Voordat u begint met maaien moeten takken, stenen enz. van het gazon worden verwijderd.
• Voorwerpen die gegen de snijuitrusting botsen können worden weggeslingerd en schade aanrichten aan mensen en andere voorwerpen. Houd mensen en dieren op afstand.
• Gebruik de machine nooit bij slecht waar, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou, kans op blikkseminslag enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatives leiden, zoals een gladde ondergrond.
• Houd uw omgeving in de gaten om ervoor te zorgen dat u de macht over de machine Niet verliest door onverwachte gebeurtenissen.
• Let goed op wortels, stenen, twijgen, putten, sloten enz. Hoog gras kan hindernissen verbergen.
• Het maaien van hellingen kan gevaarlijk zijn. Gebruik de grasmaaier Niet op zeer steile hellingen. De grasmaaier mag Niet worden gebruikt op een helling vaneer dan 15 graden.
  Op hellend terrein moet u de paden loodrecht ten opzichte van de helling lately lopen. Het is veel makkelijker om dwars over een helling te lopen dan op en neer.
• Wees voorzichtig wonneer u in de buurt komt van onoverzachtelijk bochten en voorwerpen die uw zich hunnen belemmeren.

Werkveiligigkeit

• Een grasmaaier is alleen geconstrueerd voor het maaien van gazons. Alle overige gebruik is Niet toegestaan.
• Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".
• Start de grasmaier Niet zonder dat mes en alle kappen zijn gemonteerd. Het mes kan anders losraken en persoonlijk letsel veroorzaken.
  Voorkom dat het mes gegen vreeimde voorwerpen slaat zoals stenen, wortels of iets dergelijkds. Dit kan ertoe leiden dat het mes bot worden en dat de motoras krom wordt. Een kromme as zorgt voor onbalans en sterke trillingen, hetgeen leidt tot een groot risico van het losraken van het mes.
• De rembeugel mag nooit permanent in de handgreep verankerd zich, wonneer de machine loopt.
• Plaats de grasmaier op een stabiele ondergrond en start hem. Zorg ervoor dat het mes Niet in contact kan komen met de grond of een ander voorwerp.
• Ga altijd achter de machine staan. Laat alle wielen op de grond en houd beiden handen op de handgreep tijdens het maaien. Houd uw handen en voeten uit de buurt van de draaiende bladen.

Kantel de machine nicht verwijl de motor draait.
- Let vooral ook op wanseer u de machineijdens de werkzaamheden maar u toe trekt.
- Til de grasmaier nooit op en draag deze nicht wanneer de motor is gestart. Indien u de grasmaier要去 optillen,要去 u eerst de motor stoppen en de ontstekingskabel van de bougie halen.
Maai het gazon Niet terwijl u awhiletloopt.
- De motor要去en uitgezet bij verplaatsing over terrein dat Niet要去en gemaaid. Bijvoorbeeld paden,steen, grind, asfalt enz.
- Ren Niet met de machine wanner deze werkt. U要去 algid met de grasmaaier lopen.
- Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit verwijl de motor draait.
- Laat de machine nooit zonder toezicht met draaiende motor acheher. Zet de motor uit. Controller of de snijuitrusting is gestopt met draaien.
- Als er een voorwerp geraakt worden of er trillingen ontstaan,要去 de machine stoppen. Haal de bougiekabel van de bougie. Controller of de machine Niet beschadigd is. Repareer eventuele beschadigingen.

Basistechniek

Maai altijd met een scherp blad, voor optimaal resultaat. Een bot blad levert ongelijkmatig maairesultaat op, en het gras vergeeelt waar het is afgemaaid.
Maai nooit meer dan 1/3 van de lenghte van het gras. Dit geldt vooral in periodes van droogte. Maai eerst op een groote maaihoogte. Controleer daarna het resultaat en ga waar een geschikte hoogte. Indien het gras extra lang is, moet u langzaam rijden en eventueel twee keer maaien.
Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Transport en opbergen

Zet de apparatuurijdens vervoer goed vast om transportschade en ongelukken te voorkomen.
- Sla de apparatuur op in een afluitbare ruimte zodate het buiten het bereik is van kinderen en onbevoegde Personen.
Berg de machine en bijbehorende apparatuur op in een droge en vorstvrije ruimte.
- Zie het hoofdstuk "Brandstofhantering" voor informatatie over het vervoer en opslaan van brandstof.

Starten en stoppen

Voor de start

WAARSCHUWING! Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag alsijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

• Hou onbevoegden uit het werkgebied.
• Voer dagelijks onderhoud UIT. Zie de instructies in het hoofdstuk "Onderhoud".
  Zorg ervoor dat de ontstekingskabel goed op de bougie zit.

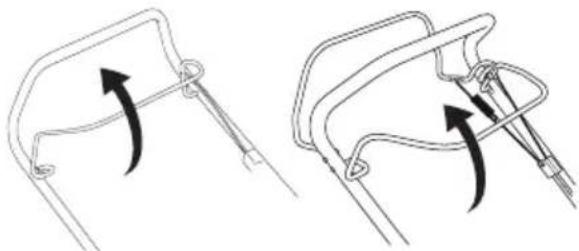

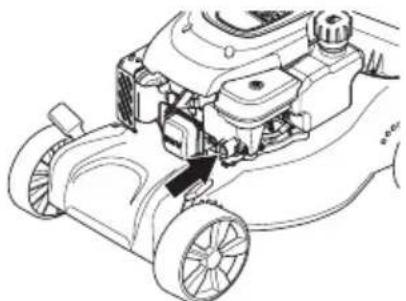

Starten

Alle modellen zijn voorzien van een handmatige choke (primerbalg).

Wordt de grasmaier voor de eerste keer gestart, drukt u vijf keer op de brandstofpomp. Daarna moet u drie keer op de brandstofpomp drukken bij de start van een koude motor.

• De motorrembeugel要去 gegen de handgreep worden gehonden wonneer de motor worden gestart.

Ga hinter de machine staan.
Pak de starthendel beet, trek met uwrechterland het starterkoord langzaam uit tot u watstand voelt (de starthaken grijpen in).Krachtig trekken om de motore starten. Wikkel het startkoord nooit rond uw hand.

Aandrijving

(M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)

Druk de voortdrijvingsstang in richting van de handgreep om de aandrijving te starten.

• Schakel, voordat u de machine maar u toe trekt, de aandrijving uit en duw de machine ca. 10 cm maar voren.

Stoppen

• De motor worden gestopt door de motorrembeugel los te lien.

• De aandrijving worden ook uitgeschakeld, als men de rembeugel loslaat.
• Alleen de aandrijving kan worden uitgeschakeld door de remhendel iets omhoog te lichten.

Algemeen

WAARSCHUWING! De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreiben. Meer ingrijpende maatregelen要去en door een serviceworkplaats worden uitgevoerd.

Controle en/of onderhoud moeten worden uitgevoerd als de motor uit staat. Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijdersen.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wanneer service en/of reparaties nicht vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtst bijzijnde serviceworkplaats.

N.B.!. Wanneer de machine is gekanteld, zorg er dan voor dat het luchtfilter zich altijd in de bovenste positie bevindt.

• Men要去 altijd originele onderdelen gebruiken.

Onderhoudsschema

In het onderhoudsschemakuntuzienwelke onderdelen van uw machine onderhoud nodig hebben en hoe vaak. De onderhoudsintervallen zijn gebaseerd op dagelijks gebruik van de machine en+kunnen dus afwijken op basis van de gebruiksrestaurantsie.

Voor de start	Wekelijks onderhoud	Maandelijks onderhoud
Algemene inspectie	Bougie Luchtfilter
Reinigung buitenzijde	Geluidemper*	Brandstofsystem
Oliepeil
Snijuitrusting
Maaikap*
De koppelingskabel afstellen
Motorrembeugel*

• Zie de instructies in het hoofdstuk "Veiligheidsuitrusting voor de machine".

Algemene inspectie

• Controller of de bouteen en moeren en vastgedraaid zichn.
• Vervang beschadigde, versleten of defeche onderdelen.

Reiniging buitenzijde

• Borstel de grasmaaier schoon en verwijder bald, gras en dergelijk.
• Gebruik geen hagedrukspuit om de machine te reinigen.
• Gooi nooit water direct op de motor.
  Maak de luchtinlaat van de starter schoon. Controller de starter en het starterkoord.
• Draai de machine met de bougieaar boven,als u onder de maakap schoonmaakt.Maak de benzinetank leeg.

Oliepeil

Wanner u het oliepeil controleert, moet de grasmaaier op een vlokke ondergrond staan. Controller het oliepeil met de peilstok op het olievuldeksel.

• Verwijder de oliedop en veeg de peilstok af.
• Steek de peilstok er wee in.
• Is het oliepeil laag, vult u bij met motorolie tot het bovenste niveau op de peilstok.

Snijuitrusting

• Controller de snijuitrusting op beschadigingen en barsten. Een beschadigde snijuitrusting要去 altijs verwangen worden.
• Let goed op dat u altijd een goed geslepen en correct gebalanceerd mes hebt.

N.B.! Nadat de messen geslepen zich,要去e zeuitgebalanceerd worden.

Bij een aanrijding met een hindernis waar bij schade is ontstaan,要去en beschadigde messen verrangen worden.

ONDERHOUD

De bladen verrangen

！

WAARSCHUWING! Gebruik algtd sterke handschoenen bij service en onderhoud van de snijuitrusting. De messen+zijn zeer scherp en snijwonden können makkelijk ontstaan.

Demonteren

• Schroef de bout los warnmee het mes vastzit.

• Draai het blad met de hand rond en controllerer of het vrij draait.

• Probeer de machine UIT.

BELANGRIJK!

Wees altiijd voorzichtig en gebruik uw gezond verstand. Vermijd situatuies die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures dient u een expert te raadplegen voordat u verder.gaat. Neem contact op met een erkende servicedealer.

Er要去 alg und originele reserve-onderdelen worden gebrukt. Zie de sectie "Technische gegevens" voor meer informatie.

Bougie

• Verwijder het oude blad. Controller of de bladsteun Niet beschadigd is. Controller ook of de mesbout heel en de motoras nicht krom is.

Monteren

• Het blad moet zodenig worden gemonteerd dat de schuine uiteinden omhoog wijzen in de richting van de kap.

LET OP! Gebruik steeds het correcte bougietype!
Andere types können de zuiger/cilinder beschadigen.

• Als het vermogen van de machine laag is, als de machine moeilijk start of ongelijk stationair loopt: controllerer altijd eerst de bougie voor u andere maatregelen neemt.
  Maak de bougie schoon als deze vuil is en contrôleer de afstand:tussen de elektroden.Raadpleeg het technische gegevensblad voor de correcte elektrodenafstand.Vervang indien nodig.

Zorg ervoor dat het mes goed gecentreerd boven de as worden geplaatst.
- Monteer de ring en schroef de bout goed vast. De bout moet worden vastgezet met een moment van 45-60 Nm.

Stel de draad nauwkeurig af met de afstelschroef.

• Stel de koppelingsdraad globaal af als de fijnafstelling onvoldoende is.
• Verleng de draad met behulp van de afstelschroef.
• Stel de koppelingsdraad globaal af door deze te bevestigen aan de diverse steunen op de koppelingsstang. Stel verwolgens de draad nauwkeurig af.

Luchtfilter

• Demonteer het cilinderdeksel en verwijder het filter.
• Na een lange gebruiksperiode kan het luchtfilter Niet更是件。Daarom moet het filterregelmatig verwangen worden. Een beschadigldluchtfilter moet altijd verwangen worden.
  Bij montage要去 voor zorgen dat het luchtfilter helemaal aansluit op de filterhouser.

Papierfilter reinigen

Maak het filter schoon door het gegen een vlakke ondergrond te kloppen. Gebruik nooit oplosmiddelen met petroleum, zoals bijv. fotogeen, of perslucht om het filter schoon te makeen.

Schoonmaken van schuimplastic filter

• Verwijder skhet schuimplastic filter. Was het filter zorgvuldig in lauw water met zeep. Na het schoon makeen moet u het filter zorgvuldig in schoon water uitspoelen. Knijp het filter uit en LAST het drogen. NB! Perslucht met te hoge druk kan het schuimplastic beschaden. Na het schoonmakeen moet het filer geolied worden met motorolie. Veeg overtollige olie af door een schone doek gegen het filter aan te drukken.

Olie verrangen

Leeg de brandstoftank.
- Schroef het olievuldeksel eraf.
- Plaats een geschiktvat om de olie in op te vangen.
- Tap de olie af door de motor te kantelen zodate de olieuit de vulbuis loopt. Wanneer de machine isgekanteld, zorg er dan voor dat het luchtfilter zichaltijd in de bovenste positie bevindt. Vraag hetdichtsbijzijnde benzinestation waar u het teveel aanmotorolie kutl aden.
Vul bij met neue motorolie van goede kwaliteit. Zie de meegeleverde handleiding van de motor.

Brandstofsystem

• Controller of het tankdeksel en de afdichting onbeschadigd zich.
• Controller de brandstofleiding.

Technische gegevens

	M40-110CLASSIC	M40-125Classic+	M46-110CLASSIC	M46-110RCLASSIC	M46-125RClassic+
Motor
Motorfabrikant McCulloch		Briggs & Stratton	McCulloch McCulloch		Briggs & Stratton
Cylinderinhoud, cm3	110 125 110 1	10 125
Toerental, rpm 2950 2900 2950 2900
Nominaal uitgangsvermogen motor, kW (zie opmerking 1)	1,6 1,6 1,6 1,6	1,6
Ontstekingssysteme
Bougie	Torch A5RTC	QC12YC	Torch A5RTC	Torch A5RTC	QC12YC
Elektrodenafstand, mm 0,7 0,5 0,7	0,7 0,5
Brandstof-/smeersysteme
Inhoud benzinetank, liter 0,8 0,8 0,8	0,8 0,8 0,8
*Motorolie	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Machine met lege tanks, kg 24 25	27 29 27
Lawaai-emissie (zie opm. 2)
Geluidsvermogen, gemeten dB(A)	90 93 92 92 95
Geluidsvermogen, gegardeerd LwA dB(A)	92 94 94 93 96
Geluidsniveau (zie opm. 3)
Niveau geluidsdruk bij hetoor van de gebruiker,dB(A)	77 80 79 79 82
Trillingsniveau, ahveq0 (zie opm. 4)
Handvat, m/s2	6,3 14,75	4,82	4,98	15,68
Maaisysteme
Maaihoogte, mm	20-75	20-75	30-80	30-80	30-80
Maiaibreedte, cm	40 40 46 46 46
Mes	Combi 40	Combi 40	Combi 46	Combi 46	Combi 46
Item	5871590-10	5871590-10	5811889-10	5811889-10	5811889-10
Inhoud opvangzak, liter 50 50 50	50 50

Opm. 1: Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE-norm J1349/ ISO 1585. In massa geproduerde motoren kannen een afwijkende waarde geben. Het werkelijk geleverde vermogen van de geinstalleerde motor op de uiteindelijk machine hangt af van de bedrijfsnelheid, de omgewingscondities en andere waarden.
Opm. 2: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG.
Opm. 3: Geluidsdrukniveau volgens ISO 5395:2013. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A).
Opm. 4: Trillingsniveau volgens ISO 5395:2013. De gerapporteerde geevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijk) van 0,2m / s^2
*Gebruik motorolie van kwaliteit SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabrikant en selecteer de Beste viscositeit op basis van de verwachte buitentemperatuar.

TECHNISCHE GEGEVENS

	M51-140WR Classic+	M51-150R Classic	M51-150WR Classic	M53-150WR Classic
Motor
Motorfabrikant Briggs & Stratton	McCulloch McCulloch	McCulloch
Cylinderinhoud, cm³	140 150 150 150
Toerental, rpm 2900 2900 2900 2900
Nominaaluitgangsvermogen motor, kW (zie opmerking 1)	1,9 2,3 2,3 2,3
Ontstekingssystem
Bougie	QC12YC	Torch K7RTC	Torch K7RTC	Torch K7RTC
Elektrodenafstand, mm	0,5 0,7 0,7 0,7
Brandstof-/smeersystem
Inhoud benzinetank, liter	0,8	1	1	1
*Motorolie	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Machine met lege tanks, kg	32,0	33,0	33,0	33,0
Lawaai-emissie (zie opm. 2)
Geluidsvermogen, gemeten dB(A)	97	95	97 98
Geluidsvermogen, gegardeerd LWA dB(A)	98	98	98 98
Geluidsniveau (zie opm. 3)
Niveau geluidsdruk bij hetoor van de gebruiker,dB(A)	82	81	84 82
Trillingsniveau, ahveq (zie opm. 4)
Handvat, m/s²	4,27 4,06	5,55	3,39
Maaisystem
Maaiahoogte, mm 30-90	30-90	30-90	30-90
Maaibreedte, cm 46	51	51 53
Mes	Combi 51	Combi 51	Combi 51	Combi 53
Item	5041133-10	5041133-10	5041133-10	5811886-10
Inhoud opvangzak, liter	55	55	55	55

Opm. 1: Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE-norm J1349/ ISO 1585. In massa geproduerde motoren können een afwijkende waarde geben. Het werkelijk geleverde vermogen van de geinstalleerde motor op de uiteindelijk machine hangt af van de bedrijfsnelheid, de omgevingscondities en andere waarden.
Opm. 2: Emissie van geluid aan de omgeving gemeten als geluidsvermogen (Lw) volgens EG-richtlijn 2000/14/EG.
Opm. 3: Geluidsdrukniveau volgens ISO 5395:2013. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A).
Opm. 4: Trillingsniveau volgens ISO 5395:2013. De gerapporteerde geevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2m / s^2
*Gebruik motorolie van kwaliteit SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabrikant en selecteer de Beste viscositeit op basis van de verwachte buitentemperatuur.

EG-verklaring van overeenstemming

Naam fabrikant: Husqvarna AB, SE-561 82 Huskvarna, Zweden (Telefoon: [phone]).

Husqvarna AB is als enige verantwoordelijk voor het model/de modellen cirkelmaaiers met vaste bladen:

McCulloch M40-110 Classic, M40-125 Classic+, M46-110 Classic, M46-110R Classic, M46-125R Classic+, M51-140WR Classic+, M51-150R Classic, M51-150WR Classic, M53-150WR Classic.

met serialnummers van 2016 en later. Het modelnummer staat duidelijk op het productplaatje vermeld, samen met het jaartal en serialnummer.

De inhoud van de hierboven beschreven verklaring is in overeenstemming met de eisen van de EU-richtlijnen:

2006/42/EG "betreffende machines" 17 mei 2006.
2014/30/EU 'betreffende elektromagnetische compatibiliteit' 26 februar 2014
2000/14/EG 'betreffende geluidsemissies in het milieu' 8 mei 2000
2005/88/EG 'aanvullende richtlijn 2000/14/EG' 14 december 2005

De verklaarde geluidswaarden staan vermeld in het technische gegevensblad van de bedieningshandleiding.

De volgende normen zichn van toepassing:ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Beordelingsprocedure voor conformiteit, bijlage VIII.

20 april 2016

John Thompson, product- en marketingmanager EUAP. (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

SIMBOLOGIA

Simbologia

Inspectie generala 341

Bujia 342

Originele instructies
