BRUGSANVISNING M40110 Classic MCCULLOCH

Denna produit überensstämmer med gällande EG-direktiv.

ADVARSEL! Maskinen kan ved forkert eller skodesløs brug vare et farligt redskab, som kan medfore alvorlige skader eller dodsfald for brugeren eller andre.

Laes brugsanvisingen omhyggeligt igennem og forsta indholdet,inden du bruger maskinen.

Sorg for, at ingen uvedkommende opholder sig inden for arbejdso MRdet.

Undgà utilsigtet start ved at fjerne taendkablet fra taendroret.

Pas pa udsvnynge genstande og rikochettering.

Pas pa den roterende kniv. Pas pa hender og fdder.

Adversel: Roterende dele. Hold hender og foder pa sikker afstand.

Dette produit er i overensstemmelse med gaelende CE-direktiv.

Stojemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Brug aldrig maskinen indendors
eller i lokaler Eden ventilation.
Udstødningsgasserne
indeholder kulilte, som er en
lugtfri, giftig og livsfarlig gas.

Eksplosionsfare

Tank aldrig med motoren i gang.

Meget varm overflade.

Forklaring til advertselniveauauer

Advarslerne er inddelt i tre niveauer.

ADVARSEL!

ADVARSEL! Bruges, hvis operatoren udsætter sig for risiko for alvorlig personskade eller dødsfald, og der er stor risiko for skader på omgivelsene ved tilssidesættelse af instruktionerne i manualen.

VIGTIGT!

VIGTIGT! Bruges, hvis operatoren udsætter sig for risiko for personskade, aller der er risiko for skader på omgivelseerne ved tilssidesættelse af instruktionerne i manualen.

BEMAERK!

BEMÄRK! Bruges, hvis der er risiko for skader pa materialer aller maskinen ved tilssidesættelse af instruktionerne i manualen.

PRAESENTATION

Indhold Til vore kunder!

SYMBOLFORKLARING

Symbolforklaring 17

Forklaring til adverselsniveauer 17

PRÉSENTATION

Indhold 18

Tilvorekunder! 18

HVAD ER HVAD?

Hvad er hvad pa plaeneklipperen? 19

MASKINENS SIKKERHEDSUDSTYR

Generelt 20

SAMLING OG JUSTERINGER

Generelt 21

Handtag 21

Klippehoge 21

Opsamler 21

Spredningsprop 21

Pafyldning af olie 21

BRÄNDSTOFHÄNDTERING

Generelt 22

Drivmadel 22

Tankning 22

Personlgt beskyttelsesudstyr 23

Generelle sikkerhedsinstruktioner 23

Grundlaeggende arbejdsteknik 24

Generelt eftersyn 26

Taendrør 27

Indstilling af koblingswire 27

Luftfilter 28

Olieskift 28

Brændstofsystem 28

TEKNISKE DATA

Tekniske data 29

EF-overensstemmelseserklaering 31

Udvalget af innovative motorsave udviklede sig op igennem artierne, og omsætningen tog til i omfang, Först med fly- og kartmotorer i 1950'erne og sider med minimotorsave i 1960'erne. Senere, i 1970'erne og 80'erne, kom trimmere og lovblæsere/-sugere med i sortimentet.

I dag fortsetter McCulloch som en del af Husqvarnakoncernen sin tradition for stærke motorer, tekniske innovationer og stærke designs, som har varet vores varemærker i mere end et halvt arhundrede. Reduktion af brændstoffforbruget, emissioner og stojniveauuer har højeste prioritet hos os, hvilket och gælder forbedring af sikkerheden og brugervenligheden.

Vi haber, at du vil blive tilfreds med dit McCulloch-produkt, da det er udviklet til at vare din ledsager i lang tid fremover. Hvis du ffolgerijke brugervejlednings anbefalinger vedr. anvendelse, service og vedligeholdelse, kan du forrente, at produktet när den anforte levetid. Hvis du fär brug for professionnel assistance til reparation ell er service, bedes du benytte servicesogeren pa www.mcculloch.com.

McCulloch forsøger hele tiden at videreudvikle sine produit og forbeholder sig derfor ret tilændringer af bl.a. form og udseende.uden forudgående varsel.

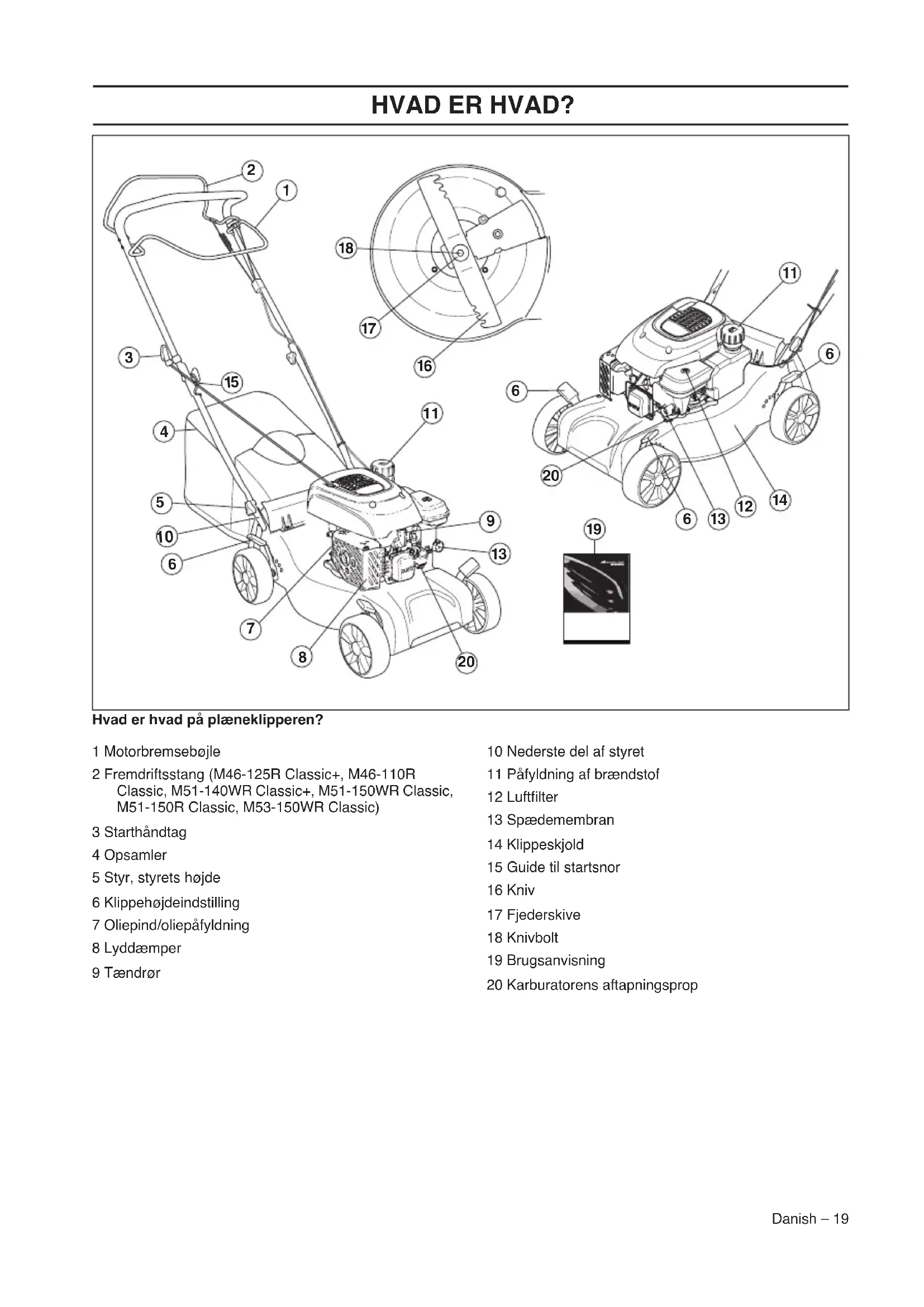

Hvad er hvad pa plaeneklipperen?

1 Motorbremsebjle
2 Fremdriftsstang (M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)
3 Starthandtag
4 Opsamler
5 Styr, styrets hojde
6 Klippehøjdeindstilling
7 Oliepind/oliepafoydning
8 Lyddaemper
9 Taendrør

10 Nederste del af styret
11 Pafyldning at braendstof
12 Luftfilter
13 Spaedemembran
14 Klippeskjold
15 Guide til startsnor
16 Kniv
17 Fjederskive
18 Kniv bolt
19 Brugsanvising
20 Karburatorens aftapningsprop

MASKINENS SIKKERHEDSUDSTYR

Generelt

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken Funktion de har, somt hvordan kontrol og vedligeholdse skal udfores for at sikre, at de fungerer.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at faden repareret.

Foretag aldrig ændringer på maskinen, sa den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at ∀re blevet ændret af andre.

Undgà utilsigtet start ved at fjerne tændkablet fra tændrøret.

Klippeskjold

Kontrol af klippeskjold

Kontrol af motorbremsehandtaget

Giv fuld gas, og slip derefter bremsbejlen.
Motorbremsen skal altid vare justeret, sa motoren standser inden for 3 sekunder. Kontakt et autoriseret serviceværksted.

Lyddaemper

ADVARSEL! Brug aldrig en maskine\ eden lyddæmper eller med en defekt lyddæmper. En defekt lyddæmper kan\ foroge lydniveauet og brandrisikoen\ markant. Hav altid brandslukningsudstyr\ inden for rækveidde.

Lyddæmperen bliver meget varm bade under og after brug. Dette gælder ogsa ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved handtering iærheden af brandfarlige emner og/eller gasser.

Lyddaemperen er konstrueret med henblick pa at give et sa lavt lydniveau som muligt smt lede motorens udstodningsgasser væk fra brugeren.

Kontrol af lyddæmpper

• Kontroller jævnligt, at lyddæmperen er hel, og at den sidder godt fast.

Generelt

VIGTIG! Undgå utilsigtet start ved at fjerne tændkablet fra taendroret.

Handtag

Montering

Tophandtag

Placer styregrebets rorkonstruktion modsat styretsnederste del. Tilspænd skruehhandtagene korrekt.

Brug de medfolgende stropper til at fastgore kablerne pa handtaget. Undlad at strække kablerne for meget i forbindelse med montering.

Klippehøjde

BEMAERK! Indstil违法犯罪 for lavit, da der sa er risiko for, at knivene gär i jorden ved ujævnheder.

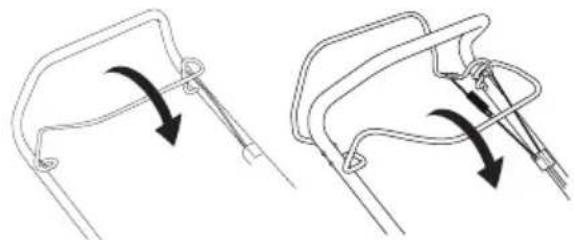

Flyt handtaget bagud for at opnå større klippehøjde og fremad for at opnå lavere klippehøjde.

Opsamler

Montering af opsamler

• Sæt rammen ind i opsamleren.
• Opsamlerenshandtagparrammenskalplaceresover opsamlingspose.
• Fastgor rammen ved hjaelp af hurtiglukkende clips.
• Fastgör krogeni i chassisets overkant. Sæt bunden af opsamleren i udkastabningen.

Spredningsprop

Valgfrit findelersaat (tilbehør) skal bestilles pa M46-modeller (sæt PNC 579679201), M51-modeller (sæt PNC 579679301) og M53-modeller (sæt PNC 579679401).
Ingen sæt tilgaengelige for M40-modeller.

• Hæv afskaermningen til udkastet for at montere / afmontere proppen til bioklipperen.

Pafyldning af olie

• Olietanken er tom ved leveringen. Pafyld langsomt olie. Se anvisningerne i afsnittet Vedligeholdelse. Motorolen skal udskiftes i henhold til instruktionsbogen.

Generelt

ADVARSEL! At kore en motor i et lukket eller darligt uduftet rum kan medfore doden som folge af kvaelning eller kulilteforgiftning.

Brændstof og brandstofslanger er meget brandfarlige og kan give alvorlige skader ved indanding og hudeksponering. Vær derfor forsigtig ved handtering af brandstof, og sorg for god luftventilation ved brandstofhandtering.

Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendors eller iærheden at brandfarligt materiale!

Ryg ikke, og anbring aldrig varme genstande iærheden af brandstoffet.

Drivmiddel

BEMERK! Maskinen er udstyret med en firetaktsmotor. Sorg for, at der er tilstraekeligt med olie i olietanken.

Benzin

• Brug god blyfri benzin med maksimalt 10% ethanol (E10).
• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå sakaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
• Hvor det er muligt at fã miljotilpasset benzin, sakaldt alkylatbenzin, skal denen anvendes.

Motorolie

BEMAERK! Kontrolier olieniveauet, for plaeneklipperen startes. Et for lav't olieniveau kan forarsage alvorlige motorskader. Se anvisningerne under afsnittet "Vedligeholdelse".

• Motorolen skal udskiftes i henhold til instruktionsbogen. Se de anbefalede olietyper i instruktionsbogen. Brug aldrig olie, der er beregnet til totaktsmotorer.

Tankning

ADVARSEL! Stands motoren, og lad den afkole nogle minutter for tankning.

Benyt altid en brandstofbeholder for at undgå spild.

Abn tankdakslet langsomt ved brandstofpafyldning, sa et eventuelt overtryk langsomt forsvinder.

Spænd tankdakslet omhyggeligt after tankning. Forsommelighed medforer brandfare.

Flyt maskinen mindst 3 m vaek fra tankningsstedet, inden du starter.

Start aldrig maskinen:

Hvis du har spildt brændstof aller motorolie pa maskinen. Aftor al spildt væske, og lad benzinresterne fordampe.
- Hvis du har spildt brændstof på dig selv eller dit toj, skift toj. Vask de legemsdele, som har vær et i kontakt med brændstoffet. Brug vand og sæbe.
- Hvis maskinen lækker brændstof. Kontrollere regelmaessigt for lækage fra tankdæksel og brændstofslanger.

• Opbevar og transporter maskinen og brændstoffet, sa eventuel lækage og dampe ikke risikerer atkommen i kontakt med gnister erler aben ild, f.eks. fra elmaskiner,elmotorer, elkontakter/afbrydere ulliefyr.
• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.

Langtidsopbevaring

• Ved længere tids opbevaring af maskinen skal brændstoftanken og karburatoren tømnes. Sporg pa denærme benzinstation, hvor du kankommen af med overskydende brændstof.

Personligt beskyttelsesudstyr

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

Brug altid:

• Benyt horevaern, his stojniveauet overstiger 85 dB.
• Skridsikre og stabile stovler aller sko.
  Kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.
• Handsker skal anvendes, nár det behøves, f.eks. ved montering, inspektion aller rengöring af skærudstyret.

Generelle

sikkerhedsinstruktioner

Dette afsnit behandler grundlaeggende sikkerhedsregler for arbejde med maskinen. Den givne information kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og practisk erfaring.

• Laes brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.
• Vær opmaerkoms pa, at foreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.
• Maskinen skal holdes ren. Skilte og mærkater skal vare fuldstaendigt læsbare.

Brug altid din sunde fornuft

Det er umuligt at dække alle taenkelige situationer, du kankommen ud for. Vær altid forsigtig og brug din sunde fornuft. Nár du kommer ud for en situation, som du erusikker pa, skal du sporge en ekspert til rads. Henvendig til en forhandler, til dit serviceværksted ell er til en, derhar erfaring med brugen af maskinen. Undgå at udforeopgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige aller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! Maskinen kan ved forkert eller skodesløs brug vare et farlig redskab, som kan medfore alvorlige skader ell er ddsfald for brugeren ell er andre.

Lad aldrig boorn eller personer, som nikker instrueret i handtering af maskinen,bruge eller vedligeholde den.

Maskinen bor ikke benytttes af personer med nedsat fysisk eller mental formæen erler af personer, som af helbredsrelaterede ársager ikke er i stand til at betjene maskinen, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed.

Lad aldrig andre bruge maskinen,.uden at du har sikret dig, at vedkommende har forstaet indholdet i brugsanvisingen.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan pávirke dit syn, dit overblick eller din kropskontrol.

ADVARSEL! Ikke- autoriseredeændringer og/eller ikke autoriseret tilbehør kan medføre alvorlige skader eller dødsfald for brugeren erler andre. Maskinens oprindelige udformning ma under ingen omstændighederændres,uden producentens samtykke.

Foretag aldrig ændringer på maskinen, sä den ikke længere svarer til originaludforelsen, og undlad at bruge maskinen, hvis den ser ud til at vare blevet ændret af andere.

Brug aldrig en maskine, som er behaftet med fejl. Følg vedligeholdelses-, kontrolog serviceinstruktionerne i dette brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger ma kun udfores af erfarne og kvalificerede specialist.

Brug altid originaltilbehør.

Sikkerhed i arbejdsområdet

• Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra graesplænen.
• Genstande, somkommen i kontakt med skareudstyret, kan blive kastet ud og forarsage skader pa personer erler andre genstande. Hold personer og dyr pa sikker afstand.
• Maskinen mä aldrig anwendesi dārligt vejr, f.eks. tage, regn, fugtigt vejr eller steder, hvor der er vådt, härd vind, kraftig kulde, risiko for lynnedslag osv. At arbejde i dārligt vejr er trættende og kan skabe farlige situationer, f.eks. glat underlag.
• lagttag ompigivelserne for at sikre, at der icke er noget, der kan komme til at pavarke din kontrol over maskinen.
• Pas pà ródder, sten, kviste, huller, grøfter osv. Højt græs kan skjule forhindringer.
• Graessläning på skråninger kan:vare farligt. Anvend ikke plæneklipperen på meget stejle skråninger. Plæneklipperen bør ikke anvendes på hældninger over 15 grader.
• Ved skranende terraan bør gåstrækningen lægges vinkelret pa skrangen. Det er meget lettere at ga pa tvær af en skraning end op og ned.
  Vær forsigtig, nár du nærmer dig uoverskuelige hjørner og genstande, der kan blokere for udsynet.

Arbejdssikkerhed

• En plaeneklipper er udelukkende konstrueret til græssläning. Al,anden anvendelse er forbudt.
• Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".
• Start aldrig plæneklipperen, medmindre kniv og alle aftskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage persorskader.
• Undgå, at kniven slår imod fremmedlegemer som sten, rödder eller lignende. Dette kan medføre, at kniven bliver slov, og at motorakslen bliver bojet. En bojet akt Sel giver ubalance og kraftige vibrationer, hvilket medforer en stor risiko for, at kniven løsner sig.
  Bremsebojlen ma aldrig vare permanent fastgjort til handtaget, nar maskinen er i gang.
• Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kankommen i kontakt med jorden eller eventuelle genstande.
• Placer dig altid bag maskinen. Lad alle hjulene blive på jorden, og hold begge hænder på handtaget under slaarbejdet. Hold hænder og fddder på sikker afstand af de roterende klinger.

• Tip/DD, mens motoren er i gang.
  Vær saerlig opmaerkoms, nár du trækker maskinen mod dig under arbejdet.

• Løft erler bær aldrig rundt med plaeneklipperen, när motoren er startet. Hvis du bliver ndt til at løfte plaeneklipperen, skal du forst standse motoren og fjerne taendkablet fra taendroret.
  Gå aldrig baglaens under graesklipningen.

• Motoren skal blokeres ved transport over et område, der/DDE skal klippes; f.eks. havegang, sten, grus, asfalt o.l.
• Lob aldrig med maskinen, när den er i gang. Man skal altid gä med plæneklipperen.
• Afbryd motoren, inden klippehøjdenændres. Foretag aldrig justeringer, mens motoren kører.
  Lad aldrig maskinen vare unde opsyn, när motoren er i gang. Sluk motoren. Sorg for, at skareudstyret star helt stille.
• Hvis et fremmedlegeme rammes, aller der opstär vibrationer, skal du standse maskinen. Fjern taendrørskabet fra taendroret. Kontroller, at maskinen ikke er beskadiget. Reparer eventuelle skader.

Grundlæggende arbejdsteknik

• Slå altid med en skarp klinge for at sikre optimale resultater. En slov klinge giver et uensartet klipperresultat, og græsset bliver gult i snitfladen.
• Klip aldrig mere end 1/3 af græssets længde. Dette gælder især i tørre perioder. Klip først med stor klippehøjde. Kontroller derefter resultatet, og gå ned til den passende højde Hvis græsset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

• Fastgør udstyret under transport for at undgå transportskader og -ulykker.
• Opbevar udstyret i et aflaseligt omrade, sa den ikke er tilgængelig for børn og uvedkommende.
  Opbevar maskinen og det tilhorende udstyr pa et tort og frostsikkert sted.
• Transport og opbevaring af brændstof er beskrevet i afsnittet "Handtering af brændstof".

Start og stop

Før start

ADVARSEL! Læs brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Brug personligt beskyttelsessudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsessudstyr".

• Sørg for, at ingen uvedkommene opholder sig inden for arbejd sområdet.
  Gennemfor daglig vedligeholdelse. Se anvisningerne under afsnittet "Vedligeholdelse".
  Sorg for, at taendkablet sidder ordentligt pa taendroret.

Start

Alle modeller er udstyret med manuel choker (spaedemembran).

Tryk fem gange pa benzinpumpen, nár du starter plæneklipperen forste gang. Derefter skal man ved start af kold motor trykke tre gange pa benzinpumpen.

• Motorbremsebojlen skal holds imod handtaget, nar motoren startes.

• Placer dig bag maskinen.

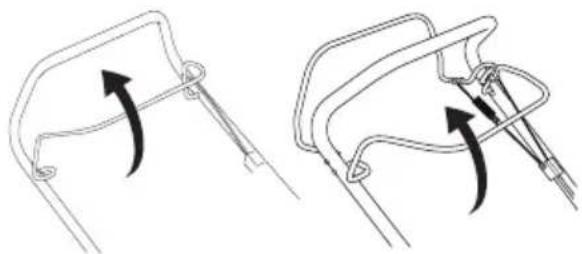

• Tag fat i starthandtaget, trak langsomt startsnoren ud med hore indtil modstand (starthagerne griber fat). Trak kraftigt, indtil motoren starter. Vikl aldrig startsnoren rundt om handen.

Drev

(M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)

Tryk fremdriftsstangen ind imod styret for at starte drevet.

• Inden du trækker maskinen mod dig, skal du deaktivere motoren og skubbe maskinen ca. 10 cm fremad.

Stop

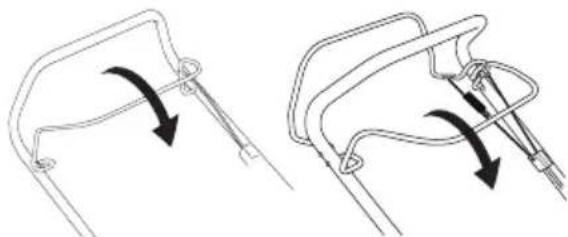

• Motoren standses ved at slippe motorbremsebojlen.

• Drevet deaktiveres ogsa, nár bremsehandtaget slippes.
• Drevet kan udkobles ved at løsne fremsehandtaget en smule.

Generelt

ADVARSEL! Brugeren ma kun udfrole den form for vedligeholdelses- og servicearbejde, der beskrives i donne brugsanvisning. Mere omfattende arbejde skal udfores af et servicevarksted.

Kontrol og/eller vedligeholdelse skal udfores med slukket motor. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Maskinens levetid kan forkortes, og risikoen for ulykker kan oges, hvis maskinen ikke vedligeholds korrekt, og hvis service og/eller reparation ikke udfores fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

BEMAERK! Hvis du visper maskinen, skal du altid sorge for, at luftfilteret er placeret sa hoot som muligt.

• Brug altid originaltilbehør.

Vedligeholdelsesskema

I vedligeholdelsesskemaet kan du se, hvilke dele af din maskine der skal vedligeholds, og med hvilke intervaller det skal finde sted. Intervallerne er fastlagt med udgangspunkt i daglig anvendelse af maskinen og kan variere i henhold til brugsmonsteret.

Før start	Ugentligt eftersyn	Månedligt eftersyn
Generelt eftersyn Tændrør Luftfilter
Udvendig rengöring	Lyddæmper*	Brændstofsystem
Olieniveau
Skæreudstyr
Klippeskjold*
Indstilling af koblingswire
Motorbremsebjle*

*Se anvisingerne under afsnittet "Maskinens sikkerhedsudstyr".

Generelt eftersyn

• Kontroller, at skruer og møtrikker er spændte.
• Udskift beskadigede, slidte aller defekte dele.

Udvendig rengoring

Borst plaeneklipperen ren for lov, graes og lignende.
- Brug/DD: en hojtryksre nser til at rengore maskinen.

• Sprøjt aldrig vand direkte på motoren.
• Rens startaggregaternes luftindtag. Kontroller startaggregatere og startsnoren.
• Ved rengoring under klippeskjoldet skal maskinen vendes, sa tendroret vender opad. Benzintanken tommas.

Olieniveau

Nár du kontrollerer olieniveauet, skal plæneklipperen stå pa et plant underlag. Kontroller olieniveauet med malepinden pa oliepáfyldningslåget.

Fjern oliehætten, og aftør oliepinden.
- Sæt oliepinden tilbage igen.
Hvis olieniveaulet er lavt, skal du afterfynde med motorolie op til det overste niveau pa oliepinden.

Skaereudstyr

• Kontroller skareudstyret med hensyn til skader og revnedannelse. Et beskadiget skareudstyr skal altid udskiftes.
• Sorg for, at kniven altid er velslebet og korrekt afbalanceret.

BEMAERK! After sliming af knivene bor disse afbalanceres.

Ved pakorsel af forbinderger, som forarsager havari, bør beskadigede knife udskiftes.

Udskifting at klingerne

ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skareudstyret. Knivene er meget skarpe og kan let give anledning til skareskader.

Demontering

• Skru bolten af, som holder kniven.

Fjern den gamle klinge. Kontroller, at klingebeslaget er ubeskadiget. Kontroller ogsa, at knivbolten er hel, og at motorakslen ikke er bojet.

Montering

Klingerne skal monteres, sa de vinklede ender vender mod daekslet.

• Sørg for, at kniven centrereres korrekt på aktlen.

• Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm.

• Træk klingen rundt pr. handkraft, og kontroller, at den roterer frit.
• Provekör maskinen.

VIGTIGT!

Vær altid forsigtig og brug din sunde fornuft. Undgå situationer, som du ikke mener, du er tilstrækkeligt kvalificeret til. Hvis du after at have læst disse instruktioner stadig føler dig usikker hvad angår fremgangsmåde, skal du rändfrole dig med en ekspert, før du fortsetter. Kontakt et autoriseret serviceværksted.

Brug altid originale reservedele. Flere oplysninger findes i afsnittet "Tekniske data".

Tændrør

BEMÄRK! Brug altid anbefalet taendrørstype! Forkert taendrør kan ødelæggsteampel/cylinder.

Hvis maskinens effekt er lav, hvis den er vanskelig at starte, eller hvis tomgangsskruen er ujavn: Kontroller altid forst tændrøret, for du foretager yderligere afhjælpning.
- Hvis tandrøret er tilstoppet, skal det renses, og samtidig skal elektrodeafstanden kontrolleres. Se arket med tekniske data for tandrørsafstand. Udskift om nødvendigt.

Indstilling af koblingswire

• Finjuster kablet vha. justeringsskruen.

• Hvis finjustering af koblingskabet ikke er tilstrækkeligt, skal du i stedet foretage en kraftigere justering af kablet.
• Forlaeng kablet vha. skruen til finjustering.
• Udfør kraftig justering af koblingskablet ved at fastgore det til de forskellige beslag pa koblingsstangen. Finjuster derefter kablet.

Luftfilter

• Afmonter luftfilterdaekslet, og fjern filteret.
• Et lange brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmaessigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.
• Sørg for, at luftfiltret slutter helt tæt til filterholderen, nær du monterer det.

Rengør papirfilteret.

Rengor filtret ved at sla det imod et plant underlag. Brug aldrig oplosningsmidler med petroleum ell trykluft til at rense filtret.

Rengoring af skumplastfilter

Fjern skumplastfilteret. Vask filteret omhyggeligt i lunkent sæbevand. Skyl filteret grundigt i rent vand after rengøringen. Pres vendet ud, og lad filteret tøre. Bemærk! Trykluft med for hjt tryk kan skade skumplasten. After rengøring skal filret vædes i motorolie. After overskydende olie ved at trykke en ren klud imod filteret.

Olieskift

Tøm benzintanken.
- Skru oliepäfyldningslåget af.
Anbring en egnet beholder til opsamling af olien.
Aftap olien ved at hælde motoren, sa olien læber ud gennem pafyldningsrøret. Hvis du vipper maskinen, skal du alto d sorge for, at luftfilteret er placeret sa hoot som muligt. Forhør dig pa den nærmeste benzintank om, hvor du kankommen af med den overskydende motorolie.
Pafyld ny motorolie af god kvalitet. Se den medfolgende instruktionsbog for motoren.

Brændstofsystem

• Kontroller, at tankdakslet og taelningen er intakt.
• Kontroller brændstofslangen.

Tekniske data

	M40-110CLASSIC	M40-125Classic+	M46-110CLASSIC	M46-110RCLASSIC	M46-125RClassic+
Motor
Motorproducent McCulloch		Briggs & Stratton	McCulloch McCulloch		Briggs & Stratton
Cylindervolumen, cm3	110 125 110 110	0 125
Omdrejningstal, rpm 2950 2900 2950 2950 2900
Nominal motoreffekt, kW (se ann. 1)	1,6 1,6 1,6 1,6	1,6
Taendingsystem
Taendrør	Torch A5RTC	QC12YC	Torch A5RTC	Torch A5RTC	QC12YC
Elektrodeafstand, mm 0,7 0,5 0,7	0,7 0,5
Brændstof-/smøresystem
Volumen benzintank, liter 0,8 0,8	0,8 0,8 0,8
*Motorolie	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vægt
Maskine med tomme tanke, kg 24	25 27 29 27
Stojemissioner (se ann. 2)
Lydeffektniveau, mål't dB(A)	90	93	92	92	95
Lydeffektniveau, garanteret LWA dB(A)	92 94 94 93 96
Lydniveauer (se annm. 3)
Lydtrykniveau ved brugerens ore, dB(A)	77 80 79 79 82
Vibrationsniveauer, a hveq (se annm. 4)
Håndtag, m/s2	6,3 14,75	4,82	4,98	15,68
Klippesystem
Klippehøjde, mm	20-75	20-75	30-80	30-80	30-80
Klippebredde, cm	40 40 46 46 46
Kniv	Combi 40	Combi 40	Combi 46	Combi 46	Combi 46
Reservedensummer	5871590-10	5871590-10	5811889-10	5811889-10	5811889-10
Opsamlerkapacitet, liter	50 50 50 50 50

Anm. 1: Motorens effektangivelse er den gennemsnitige nettoeffekt (ved det anforte omdrejningstal) for en typisk Produktionsmodel af motoren malt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra denne værdi. Den faktiske effekt på motoren, som moneres i den færlige maskine, vil afhænge af driftshastigheden, miljøhensyn og andere værdier.
Anm. 2: Emission af stoj til omgivelserne malt som lydefeffekt (LwA) i henhold til Radets direktiv 2000/14/EF.
Anm. 3: Lydtryksniveau aht. ISO 5395:2013. Rapporterede data for lydtryksniveau har en typisk statistisk sprendning (standardafvigelse) pä 1,2 dB (A).
Anm. 4: Vibrationsniveau iht. ISO 5395:2013. Rapporterede data for vibrationsniveau har en typisk statistisk spedning (standardafvigelse) pa 0,2m / s^2
*Brug motorolie af kvaliteten SJ eller bedre. Se tabellen over viskositet i motorproducentens manual, og vaelg en olie med optimal viskositet i forhold til den forventede udendorstemperatur.

TEKNISKE DATA

	M51-140WR Classic+	M51-150R Classic	M51-150WR Classic	M53-150WR Classic
Motor
Motorproducent Briggs & Stratton	McCulloch McCulloch McCulloch
Cylindervolumen, cm3	140 150 150 150
Omdrejningstal, rpm 2900 2900 2900	2900 2900
Nominal motoreffekt, kW (se ann. 1)	1,9 2,3 2,3	2,3
Tændingssystem
Tændrør	QC12YC	Torch K7RTC	Torch K7RTC	Torch K7RTC
Elektrodeafstand, mm	0,5 0,7 0,7	0,7
Brændstof-/smøresystem
Volumen benzintank, liter	0,8	1	1	1
*Motorolie	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vægt
Maskine med tomme tanke, kg	32,0	33,0	33,0	33,0
Støjemissioner (se ann. 2)
Lydeffektniveau, mål't dB(A)	97	95	97	98
Lydeffektniveau, garantet LWA dB(A)	98	98	98	98
Lydniveauer (se annm. 3)
Lydtrykniveau ved brugerens øre, dB(A)	82	81	84	82
Vibrationsniveauer, a hveq (se annm. 4)
Håndtag, m/s2	4,27	4,06	5,55	3,39
Klippesystem
Klippehøjde, mm	30-90	30-90	30-90	30-90
Klippebredde, cm	46	51	51	53
Kniv	Combi 51	Combi 51	Combi 51	Combi 53
Reservedelsnummer	5041133-10	5041133-10	5041133-10	5811886-10
Opsamlerkapacitet, liter	55	55	55	55

Anm. 1: Motorens effektangivelse er den gennemsnitige nettoeffekt (ved det anforte omdrejningstal) for en typisk Produktionsmodel af motoren malt itt. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra deutsche vardi. Den faktiske effekt på motoren, som moneres i den færlige maskine, vil afhange af driftshastigheden, miljøhensyn og andere vardier.
Anm. 2: Emission af stoj til omgivelserne malt som lydeffekt (Lw) i henhold til Radets direktiv 2000/14/EF.
Anm. 3: Lydtryksniveau iht. ISO 5395:2013. Rapporterede data for lydtryksniveau har en typisk statistisk spedning (standardafvigelse) på 1,2 dB (A).
Anm. 4: Vibrationsniveau iht. ISO 5395:2013. Rapporterede data for vibrationsniveau har en typisk statistisk sprendning (standardafvigelse) pa 0,2m / s^2
*Brug motorolie af kvaliteten SJ eller bedre. Se tabellen over viskositet i motorproducentens manual, og vælg en olie med optimal viskositet i forhold til den forventede udendørstemperatur.

EF-overensstemmelseserklaering

Producers navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige (TIf. [phone]).

med serienumre fra 2016 og fremerefter. Modelnummeret er angivet i klartekst pa typeskiltet sammen med aret afterfulgt af serienumre.

Formålet med den erklæring, der er beskrevet ovenfor, er i overensstemmelse med kravene i rådets direktiver:

2006/42/EF "angäende maskiner", 17. maj 2006
2014/30/EU 'angående elektromagnetisk kompatibilitet' 26. februar 2014
2000/14/EF 'angäende emission af stoj til omgivelserne', 8. maj 2000
2005/88/EC 'aendring af rådets direktiv 2000/14/EC' 14. December 2005

De erklærede lydværdier er angivet på brugsanvisingens tekniske datablad.

Folge nder er opfyldt:ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982; Procedure for overensstemmelsesvurdering, bilag VI

1. april 2016

John Thompson, produit- og marketingchef EUAP.

Hindre utilisektet oppstart ved a fjerne tenningskabelen fra tennpluggen.

Hva er hva pa gressklipperen? 49

MASKINENS SIKKERHETSUTSTYR

Generelt 50

MONTERING OG JUSTERINGER

Generelt 51

Handtak 51

Klippehoyde 51

Oppsamler 51

Mulchingplugg 51

Hva er hva pa gressklipperen?

1 Motorbremseboyle
2 Kjorehandtak (M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)
3 Starthandtak
4 Oppsamler
5 Händtak, händtakets hóyde
6 Klippehoydehendel
7 Peilepinne/oljepafylling
8 Lyddemper
9 Tennplugg

10 Feste for nedre händtak
11 Brenselpafylling
12 Luftfilter
13 Primermembran
14 Klippedeksel
15 Startsnorfaring
16 Kniv
17 Fjaerskive
18 Kniv bolt
19 Bruksanvising
20 Forgasserkarets tapping

Generelt

Bruk de medfolgende remmene til a feste kablene til handetak. Ikke strekk kablene for langt nár du monterer.

Klippehøyde

stans først motoren og fjern tenningskabelen fra tennpluggen.

• Unngå Å gå bakover mens du klipper plenen.
• Motoren skal slås av ved forflying over terreng som ikke skal klippes. For eksempel grusgang, stein, singel, asfalt osv.
• Lop aldri med maskinen nár den er i gang. Man skal alltid gá med gressklipperen.
• Slå av motoren För klippehøyden endres. Foreta aldri justeringer mens motoren er i gang.
• Forlat aldri maskinen uten tilsyn med motoren i gang. Stans motoren. Forsikre deg om at klippeutstyret har sluttet a rotere.
• Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, ma maskinen stanses øyeblikkelig. Kople tentnpluggkabelen fra tentpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader.

• Motoren stanses ved à slippe motorbremseboylen.

Fjern den gamle kniven. Kontroller at knivbraketten er uskadet. Kontroller ogsa at knivbolten er hel og at motorakselen ikke er boyd.

Montering

• Bladet mä vare moniert med de vinklede endene vendt opp motdekselet.

• Hvis maskinens effekt er for lav, hvis den er vanskelig à partir aller hvis tomgangen er ujevn: kontroller alltid pennpluggen Först für andere tiltak iverksettes.
  Hvis pennpluggen har mye beegg, rengjores den, og kontroller samtidig elektrodeavstanden. Se Tekniske data for pennpluggavstander. Skift om nodvendig.

EF-erklæring om samsvar

Produsentens navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige (TIf. [phone]).

Husqvarna AB tar eneansvar for de roterende gresskippermodellene med faste kniver:

McCulloch M40-110 Classic, M40-125 Classic+, M46-110 Classic, M46-110R Classic, M46-125R Classic+, M51-140WR Classic+, M51-150R Classic, M51-150WR Classic, M53-150WR Classic.

med serienummer fra 2016 og fremover. Modellnummeret oppgis i klartekst på typeskiltet sammen med Året, med etterfolgende serienumre.

Formålet med erklæringen sik det er beskrevet over, somsvarer med kravene i rådsdirektivene:

2006/42/EF "angäende maskiner" 17. mai 2006.
2014/30/EU «angäende elektromagnetik kompatibilitet» 26. februar 2014
2000/14/EF «angäende utslipp av stoy til omgivelsene» 8. mai 2000
2005/88/EF «endring av direktiv 2000/14/EF» 14. desember 2005

De oppgitte lydverdiene staredppfort i det tekniske databladet i braupsanvisingen.

Folgende standarder er blitt tillempet:ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Prosedyre for overensstemmelsesvurdering, Annex VIII.

1. april 2016

De koppelingskabel afstellen 103

Luchtfilter 103

Olie verrangen 103

Brandstofsystem 103

TECHNISCHE GEGEVENS

De koppelingskabel afstellen
