KÄYTTÖOHJE M40110 Classic MCCULLOCH

VAROITUS! Kone voi virheellisesti tai huolimattomasti kaytetynä olla vaarallinen työvaline, joka saattaa aiheuttaa kayttajalle tai sivullisillevakavia vammoja tai kuoleman.

Lue käyttoohje huolellisesti ja ymmarrasen sisälto, ennen kuin alat käyttaa konetta.

Varmista, ettei työalueella ole asiaankuulumattomia.

Esta tahaton kaynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Varo sinkoutuvia esineita ja kimmokkeita.

Varoitus pyorivista terista. Varo kasia ja jalkoja.

Varoitus: pyorivià osia. Pida kädet ja jalat poissa niiden laheltä.

Tämä tuote tayttä voimassa olevan CE-direktiivin vaatimukset.

Melupästöt ympäristöen Europon yhteison direktivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Alä koskaan kayta konetta sisatiloissa tai tiloissa, joissa ei ole ilmanvaihtoa. Pakokaasut sisaltavt hiilimonoksidia, hajutonta, myrkyllista ja hengenvaarallista kaasua.

Rajahdysvaara

Ala koskaan tankkaa moottorin kaydessa.

Erittain kuumaulkopinta.

Selvitys vaaratasoista

Varoitukset on jaettu kolmeen luokkaan.

VAROITUS!

VAROITUS! Tata kaytetaan, jos kayttoohjeen noudattamatta jattamisesta voi seurata kayttajan vakava vamma tai kuolema tai ympariston vahingoittuminen.

TÄRKEAA!

TÄRKEÄ! Tätä käytetään, jos käytöohjeen noudattamatta jättämisetä voi seurata käytäjan loukkaantuminen tai ympäristön vahingoittuminen.

HUOM!

HUOM! Tāta kaytetaan, jos kayttöohjeiden noudattamatta jattämisestä voi seurata materiaalin tai koneen vauroituminen.

ESITTELY

Sisälto Hyvä asiakas!

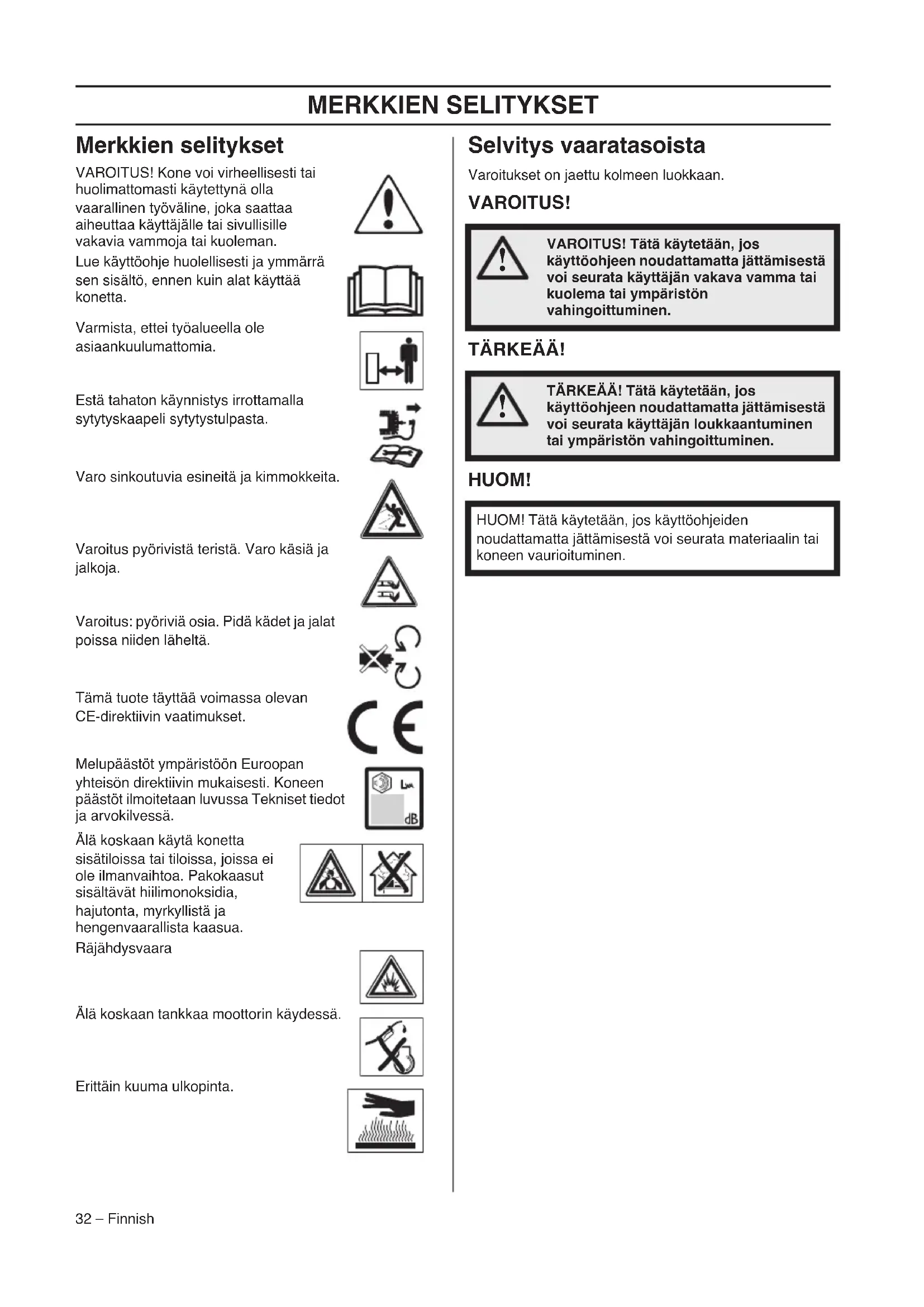

MERKKIEN SELITYKSET

Merkkien selykset 32

Selvitys vaaratasoista 32

ESITTELY

Sisaltö 33

Hyvä asiakas! 33

KONEEN OSAT

Ruohonleikkurin osat? 34

KONEENTURVALAITTEET

Yleistä 35

ASENNUS JA SÄADÖT

Yleistä 36

Kahvan 36

Leikkuukorkeus 36

Keräja 36

Silppuri 36

Oljyn tayttö 36

POLTTOAINEEN KASITTELY

Yleistä 37

Poltoaine 37

Tankkaus 37

Kuljetus ja sailytys 37

KAYTTO

Henkilkohtainen suojavarustus 38

Yleiseturvaohjeet 38

Trimmauksen perustekniikka 39

Kuljetus ja sailytys 39

Käynnistys ja pysäytys 40

KUNNOSSAPITO

Yleistä 41

Huoltokaavio 41

Yleinen tarkastus 41

Sytytystulppa 42

Kytkentavajerin saataminen 42

IImansuodatin 43

Oljynvaihto 43

Poltoainejärestelma 43

TEKNISET TIEDOT

Teknisetiedot 44

EY-vaatimustemmukaisuusvakuutus 46

Innovatiivisten moottorisahojen valikoima taydentyi vuosikymmenten aikana ja likitoimintaa laajennnettiin. Ensin mukaan tulivat lentokoneiden ja mikroautojen moottorit 1950-luvulla ja sitten pienet moottorisahat 1960-luvulla. Myohemmin 1970- ja 80-luvuilla valikoimaan lisattiin trimmerit ja puhallusputket.

Nykyisin Husqvarna-konserniin kuuluva McCulloch jatkaa tehokkaiden moottorien, teknisten innovaatioiden ja kestavien mallien perinnettaan, joka on ollut meille leimallista jo yli puolen vuosisadan ajan. Matalampi poltoaineenkulutus, pienemmat paastot ja alhaisempi melutasao ovat meille erityisen tarkeit saomoin kuin turvallisuuden parantaminen ja kayttajyastavallisyys.

Toivomme, etta olet tytyväinen McCulloch-tuotteeseesi, sillä se on suunnitelu kestämään pitkäksi aikaa eteenpain. Noudattamalla käytöoppaan käyttoä, huoltoa ja kunnossapitoa koskevia nuvoja, tuotteen käytöikä voidaan pidentää entisestäan. Jos tarvitset korjauksiin tai huoltoon ammattilaisen apua, käytä oositteessa www.mcculloch.com olevaa Service Locator -palvelua.

McCulloch kehittaa jatkuvasti tuotteitaan ja pidattaa siksi itselleen oikeuden mm. muotoa ja ulkonakka koskeviin muutoksiin ilman ennakkoilmoitusta.

Tāmān kāyṭtöoppaan voi ladata myös osoitteesta www.mcculloch.com.

KONEEN OSAT

Ruohonleikkurin osat?

1 Moottorijarrusanka
2 Kaytovipu (M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)
3 Kännistyskahva
4 Keraajaa
5 Kahva, kahvan korkeus
6 Leikkuukorkeuden saadin
7 Mittatikku / ölj lisaäminen
8 Aanenvaimennin
9 Sytytystulppa

10 Alemman kahvan asennus
11 Polltonesteen taytto
12 Ilmansuodatin
13 Kaasuttimen kalvo
14 Leikkuukotelo
15 Kännistysnarun ohjain
16 Tera
17 Jousialuslevy
18 Terapultti
19 Kayttoohje
20 Kaasuttimen sailiön tyhjennystulppa

KONEEN TURVALAITTEET

Yleistä

Tassa osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus.

VAROITUS! Äla koskaan käytä konetta, jonka turvalaitteet ovat vialiset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltolikkeeseen korjattavaksi.

Ala tee tahan koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, alakä kaytä sitä, mikali epäilet jonkun muun muuttaneen konetta.

Estahataton kaynnistys irrottamalla sytytskaapeli sytytystulpasta.

Leikkuukotelo

Leikkuukotelo on suunniteltu vahentamaan tarinottja pienentamaan viiltovammojen riskeja.

Leikkuusuojuksen tarkastus

Tarkasta, etta leikkuukotelo on ehja eikä siinä ole nakyviä vaurioita, esim. halkeamia materiaialissa.

Moottorijarrusanka

• Moottorijarrun tehtävänä on pysäyttaa moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä.

Moottorin jarrukahvan tarkastus

Anna täyskaasu ja päästä sitten jarrusanka.
Moottorijarrun tulee olla siten saädetty, etta moottori
pysahtyy 3 sekunnin kuluessa. Ota yhteys valtuutettuun
huoltolikkeeseen.

Aänenvaimennin

VAROITUS! Alä koskaan käytä konetta ilman äenvaimninta tai äenvaimtinen ollessa rikki. Rikkoutunut äenvaimennin voi nostaa aanitasoa ja palonvaaraa merkittävästi. Pidä palonsammutuskalusto saatavilla.

Aenenvaimennin kuimentuu erittain voimakkaasti sekä kayton aikana etta pysayttamisen jälkeen. Tämä koskee myos joutokayntä. Ota palonvaara huomioon, erityisesti palonarkojen aineiden ja/tai kaasujen laheisyydessa.

• Aänenvaimennin pitäa aanitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut kayttäjastapoispain.

Äenvaimentimen tarkastus

Tarkasta saannollisesti, etta aenenvaimennin on ehja ja kunnolla kiinnitetty.

Yleistä

TÄRKEÄ! Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta.

Kahvan

Asennus

Ylakahva

Aseta kahvaston putkirunko kahvaston alaosaa vastapäata. Kiristä nupit huolellisesti.

Kiinnita johdot kahvaan mukana toimitettavien hihnojen avulla. Varo venytamasta johtoja liikaa asennuksen yhteydessa.

Leikkuukorkeus

HUOMAUTUS! Alä sādā leikkuukorkeutta lian matalaksi, sillā silloin terat voivat osua maahan epatasaisissa kohdissa.

Kännävipua taakse suurretaaksesi leikkuukorkeutta ja eteen pientäaksisi sitä.

Keraaj

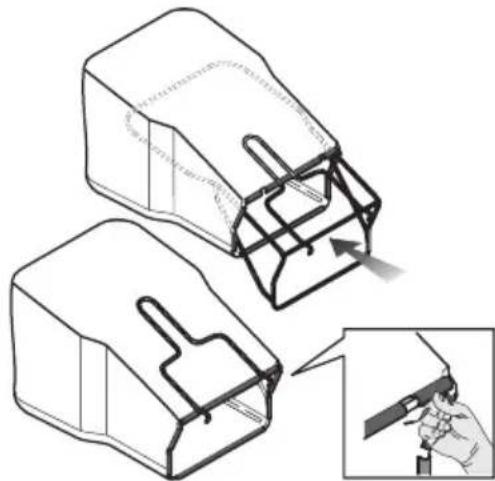

Keraa'an asennus

• Aseta runko kankaiseen ruohonkerääjään.
  Rungossa oleva ruohonkerääjan kahva on asetettava keräyspussin ylapuolelle.
• Kiinnitä runko pikakiinnikkeillä.
• Kiinnitä koukut rungon yläreunaan. Kiinnitä kerääjan alaosa tyhjennysaukkoon.

Silppuri

Lisavarusteena saatava silppurisarja tilattava malleihin M46- (sarja PNC 579679201), M51- (sarja PNC=579679301) ja M53- (sarja PNC=579679401).

Sarjaa ei saatakissa M40-malleihin.

Nosta ruohonheittosuojusta keräysjärkestelmän tulpan asennuksen tai irrotuksen yhteydessä.

Öljyn tayttö

• Oljysaili on tyhja toimitushetkella. Lisaa oljy hitaasti. Katso otsikon Kunnossapito alla annetut ohjeet. Moottoriolj on vaihdettava moottorin kayttoppaan ohjeiden mukaisesti.

POLTTOAINEEN KÄSITTELY

Yleistä

VAROITUS! Moottorin käytäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimrkyksesta johtuvan kuoleman.

Poltoaine ja poltoainehoyryt ovat erittain tulenarkoja ja voivat hengitetynä ja ihokosketuksessa aiheuttaavakavia vahinkoja. Kasittele siksi poltoainetta varovasti ja huolehdi poltoaineen kasittelypaikan hyvastā ilmanvaihdosta.

Mooctorin pakokaasut ovat kuumia ja voivat sisältaa kipinoita jotka voivat aiheuttaa tulipalon. Alä koskaan käynnistä konetta sisātiloissa tai lahellä tulenarkaa materiaialia!

Älä tupakoi tankattaessa äläkä aseta kuumia esineita polttoinelhelle.

Polttoaine

HUOMAUTUS! Koneessa on nelitahtimoottori.
Varmista, etta olysailiossa on aina tarpeksi oljya.

Bensiini

• Käytä korkealaatuista lyijtontä bensiinä, jossa on eniantaan 10% etanolia (E10).
  Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, Jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olln. nakutus. Tämä nostraa moottorin lampötilaa, mista voi seurata moottorivaaurioita.
• Ymparistöä saastaväa bensiinä, nk. alkylaattibensiinä, on kaytettäviellä, missa sitä on saatavana.

Moottoriöljy

HUOMAUTUS! Tarkasta öljymäärä ennen ruohonleikkurin käynnistämista. Lian vähäinen öljymäärä voi aiheittaavakavia moottorivahinkoja. Katso ohjeet jaksosta "Kunnossapito".

• Moottoriölj on vailhdettava moottorin käyttooppaan ohjeiden mukaisesti. Katso käytettävän oljyn suositus moottorin käyttooppaasta. Äla koskaan käytä kaksitahtimoottoreille tarkoitettua öljä.

Tankkaus

VAROITUS! Pysäytä moottori ja anna sen jäahtyä mutamia minuutteja ennen tankkausta.

Välta bensiin roiskumista käytämällä aina bensiinikannua.

Avaa polittoainesaillon korkki hitaasti tankkauksen yhteydessa, niin etta mahdollinen ylipaine haviaa hitaasti.

Pyyhi polittoinesaillion korkin ymparistopuhtaaksi.

Kiristä polittoainesällön korkki
huolellisesti tankkauksen jälkeen. Jos et
tee sitä, seurauksena voi olla tulipalo.

Siirä kone vahintäan 3 metrin päähan tankkausaikalta ennen käynistämista.

Ala koskaan kaynnista konetta:

• Jos koneelle on roiskunut poltoainetta tai moottorioljya. Pyyhi kaikki roiskeet pois ja anna bensiin jäannösten hahtua.
• Jos olet läkiytänyt poltoainetta itsesi pälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa poltoaineeseen. Käytä saippua ja vetta.
• Jos koneesta vuotaa poltloanetta. Tarkasta saannollisesti, etteivat saliion korkki ja polttoainejohdot vuoda.

Kuljetus ja säilytys

Sailytä ja kuljeta konetta ja poltoainetta niin, etteivat mahdolliset vuodot ja hovyrt pääse kosketuksi esimerkiki sahkökoneista, sahkömoottoreista, sahkökytkimista/katkaisimista tai lammityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
- Polttoainetta on sailyettava ja kuljetettava erityisesti tahan tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.

Pitkäaikaissäilytys

Kun kone varastoidaan pitkaksi aikaa, poltoainesa i ja kaasuttimen sai on tyhjennettav. Kys nuvoa polittoaineen havittamisestä lahimmaltahuoltoasemalta.

Henkilökohtainen suojavarustus

Konetta käytettäessä on aina pidettvä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävat vauroiota onnettuustilanteessa. Pyydä jalleenmyjälä apua varusteiden valinnassa.

Käytäina:

• Jos aänitaso ylittaa 85 db, käytä kuulonsuojaimia.
  Luisamattomat ja tukevat saappaat tai kengat.
  Lujia pitkiä housuja. Alä kayta lyhyitā housuja tai sandaaleja, alakä kulje paljasjaloin.
  Kasineita on kaytettava tarvittaessa, esim teralaitteen asennuksen, tarkastuksen tai puhdistuken yhteydessa.

Yleiset turvaohjeet

Tässä osassa käsitellään koneen käytöön liittyviä yleisiä turvamaäräyksiä. Annetut tiedot eivat voi koskaan korvata osaamista, jonka ammattimies on hankkinut koulutukssessa ja käytannon työssa.

• Lue käytöohje huolellisesti ja ymmärra sen sisälto, ennen kuin alat käytta konetta.
• Muista, etta käytäja on vastuussa muille ihmisille tai heidän omaisuudelleen aiheituneista vahingoista tai niitta uhkaavista vaaroista
• Kone on pidettäva puhtaana. Kylttien ja tarrojen on oltava tãysin luettavissa.

Käytä aina tervettä järkea

On mahdotonta käsitetä kaikki tilanteet, joihin voit joutua. Ole aina varovainen ja käytä tervettä järkea. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava työskentely ja kysytävä neuvoa asiantuntijalta. Känny myjälikkee, huoltoliikkee tai kokeneen käytäjan puoleen. Alä ryhdy mihinkäan tehtävään, Jonka suhteen tunnet itsesi epävarmaksi!

VAROITUS! Kone muodostaa kayton aikana sahkomagneittisen kentan. Kentta saattaa joissakin tapauksissa hairitta aktivisten tai passiivisten laaketieteellisten implantten toimintaa. Vavien tai kohtalokkaiden onnettomuuksen ehkaisemiseksi kehotamme laaketieteellisiä implantteja kayttavih enkilooita neuvottelemaan laakarin ja laaketieteellisen implantin valmistajan kanssa ennen koneen kayttamista.

VAROITUS! Kone voi virheellisesti tai huolimattomasti kaytetytna olla vaarallinen työvaline, joka saattaa aiheuttaa kayttäalle tai sivullisillevakavia vammoja tai kuoleman.

Alä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen kayttokoulustusa, kayttaa tai huoltaa sitä.

Konetta ei pidä antaa käyttoön
henkilöille, joiden fyysiset tai psyykkiset
taidot ovat heikentyneet, eika henkilöille,
jotka eivät terveyssyista sovi koneen
käytäjiki, ilman heidän
turvallisuudestaan vastaavan henkilön
valvontaa.

Alä koskaan anna kenenkän kayttäkonetta varmistamatta ensin, etta kayttäja on ymmärnty kayttöohjeensisallön.

Alä koskaan käytä konetta,Jos olet
väsynyt tai nauttinut alkoholia, tai käytät
laakkeita, jotka voivat vaikuttaa
nakökykyysi, harkintakykyysi tai kehosi
hallintaan.

VAROITUS! Hyväksymättömien muutosten ja/tai tarvikkeiden käytto voi aiheuttaa käytäjan tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäista rakennetta ei missaan tapauksessa saa muuttaa ilman valmistajan lupaa.

Ala tee tahan koneeseen koskaansellaisia muutoksia, jotka muuttavat senalkuperäista rakennetta, alaka kayta sita, mikali epailet jonkun muun muuttaneenkonetta.

Alä koskaan käytä viallsta konetta. Noudata tassä käyttoohjeessa annettuja kunnossapito-, tarkastus- ja huoltoohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi.

Käytäina alkuperäisiä varaosia.

Työalueen turvallisuus

• Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne.
• Teralaitteseen osuvat esineet voivat lentäa sivuun ja aiheuttaa vahinkoa ihmisille ja esineille. Pida ihmiset ja eläimet riittvänan kaukana.
• Alä koskaan käytä konetta huonolla saällä esimerkiki sumussa, sateessa, kosteissa tai mariissan olosuhteissa, kovassa tuulessa, ankarassa pakkasessa, ukkosella jne. Huonossa säässä työskently on vasyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiki tehdä alustasta liukkaan.
• Tarkkaile ymparistöävi varmistaaksesi, ettei mikaan paase vaikuttamaan koneen hallintaan.
• Varo juuria, kivia, oksia, kuoppia, ojia jne. Korkea ruoho voi peittaa alleen esteita.
• Ruohonleikkuu rinteissä voi olla vaarallista. Älä käytä ruohonleikkuria hyvin jyrkissä rinteissä. Ruohonleikkuria ei saa käyttaa alueella, jonka kaltevuus on suurempi kuin 15 astetta.
• Kaltevassa maastossa on kulku-urat tehtavä kohtisuoraan rinteeseen nahden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin yhäältä alas.
• Ole varovainen lähestyessäpiilossa olevia kulmia ja esineita, jotka voivat peittä nakokenttasi.

Tyoturvallisuus

• Ruohonleikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Kaikki muu kayttö on kiellettyä.
  Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
• Alä käynnistä ruohonleikkuria, elleivat terä ja kaikki kotelot ole asennettuina. Terä voi muuten irrota ja aiheuttaa henkilövahinkoja.
  Välta terien iskeytymista vieraisiin esineisiin, kuten kiviin, juuriin tai vastaaviin. Se voi johtaa terien tylsymiseen ja moottorin aktselin käristymiseum. Käyrä akteli aiheutta epatasapainoa ja voimakkaita tärinöitä, jolloin on puolestaan suuri vaara, etta terä irtoaa.
• Jarrukahva ei saa koskaan olla pysyvästi kiinnitetynä kahvaan, kun kone on käynissä.
  Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja kaynnistä se. Varmista, etta terat eivat osu maahan tai muihin esineisiin.
• Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat katesi kahvalla ruhoa leikatessasi. Pidä katesi ja jalkasi poissa pyörivien terien laheisyydestä.
• Alä kallista konetta moottorin kaydessä.
• Ole erityisen varovainen vetaessasi konetta itseasi kohti työn aikana.
• Alä koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynissä. Jos sinun on nostettava

ruohonleikkuria, sommuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Äla leikkaa ruohoa takaperin kävellen.
• Moottori tulee sammuttaa, kun se siirretäan sellaisen alueen yli, jota ei leikata. Esimerkiksi hiekkakäytävat, kivetys, sora, asfaltti jne.
• Alä koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltäva.
• Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Älä koskaan tee saatöjä moottorin käydessa.
• Alä koskaan jatä konetta ilman valvontaa moottorin kaydessä. Sammuta moottori. Varmista, etta teralaite on lakannut pyörimastä.
• Jos teralaite osuu johonkin vieraaseen esineeseen, taiJoskone alkaa tariesta, pysaytkaone.Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot.

Trimmauksen perustekniikka

Leikkaa optimaalisten tulosten saamiseksi aina teravalla teralla. Tylsa tera leikkaa epatasaisesti, ja ruohostatulee keltaista leikatun pinnan kohdalta.
- Alä koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Täm on tärkeää erityisesti kuivien kausien aikana. Leikkaa ensin suurella leikkuuorkeudella. Tarkasta sitten tulos ja laske sopivaan korkeuteen. Jos ruoho on hyvin pitkää, ajahitaasti ja leikkaa tarvittaessa kaksi kertaa.
Leikkaa joka kerta eri suantiin, jotta nurmikkoon eitulisi raitoja.

Kuljetus ja sailytys

• Kiinnitä laite kuljetuksen ajaksi välttäksesi kuljetusvauriot ja tapaturmat.
• Sälytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilöt eivat paase sihen käsiki.
• Säilytä konetta ja siihen kuuluvia valineitä kuiivassa ja pakkasta kestavasspaikassa.
• Katso ohjeet poltoaineen kuljetukseen ja sailytykseen kohdasta "Poltoaineen kasittely".

Käynistys ja pysäytys

Ennen käynistystä

VAROITUS! Lue kayttöohje huolellisesti ja ymmärrä sen sisälto, ennen kuin alat kayttä konetta.

Käytä henkilökohtaisia suojavarusteita.
Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

• Varmista, ettei työalueella ole asiaankuulumattomia.
• Suorita paivittäiset toimenpiteet. Katso ohjeet jaksosta "Kunnossapito".
  Varmista, etta sytytyskaapeli on hyvin kiinni sytytystulpassa.

Kännistys

Kaikissa malleissa on manuaalinen rikastin (kaasuttimen kalvo).

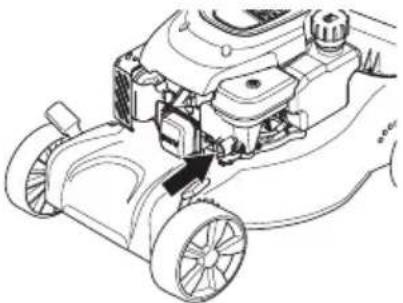

Kun ruohonleikkuri kaynnistetaan ensimmäisen kerran, paina poltoainepumppuva viisi kertaa. Sen jälkeen poltoainepumppuva tulee painaa kolme kertaa kylmän koneen kaynnistyksessä.

• Moottorijarrusanka on painettava kahvaa vasten, kun moottori kaynnistetaan.

• Ole itse koneen takana.
  Tartu kaynnistyskahvasta, veda kaynnistysnarusta hitaasti oikealla kadellä, kunnes tunnet vastuksen (kytkentakynnet tarttuvat). Kaynnista moottori vetamalla voimakkaasti. Alä koskaan kiedo kaynnistysnara u katesi ymparille.

Veto

(M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)

• Kaynnista veto painamalla kayttovipua sisaan kahvaa kohti.

• Ennen kuin vedat konetta itseasi kohti, vapauta koneen veto ja työnnä konetta eteenpain noin 10 senttimetriä.

Pysäytys

Moottori pysahtyy, kun moottorijarrusanka vapautetaan.

• Käytö pysähtyy myös, kun päästät jarrukahvan.
  Pelkán vedon voi vapauttaa lóysämälla seisontajarrua hieman.

Yleistä

VAROITUS! Kayttajän on huolehdtittava ainoastaan tassä kaytöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimet on jatettävaltuutetun huoltolikkeen tehtäväksi.

Tarkastus- ja/tai huoltotöiden aikana moottorin on oltava sammutettuna. Estā tahaton kännistys irrottamalla sytytyskaapeli sytytystulpasta.

Koneen käyttoikä voi lyhentyä ja onnettomuusriski kasvaa,Jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja Jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisähjeita,ota yhteys huoltokorjaamoon.

HUOM! Varmista konetta kallistettaessa, etta ilmansuodatin on aina korkeimmassa kohdassa.

Käytä aina alkuperäisia varaosia.

Huoltokaavio

Huoltokaaviosta næt, mitkæ koneen osat vaativat huoltoa ja millaisin vælein huolto on tehtäv. Valit lasketaan koneen paivittäisen kayton perusteella, ja ne voivat vaihdella kayttötiheyden mukaan.

Ennen käynnistystä	Viikoittaiset toimenpiteit	Kuukausittaise t toimenpiteit
Yleinen tarkastus Sytytystulppa Ilmar	suodatin
Ulkoinen puhdistus	Äänenv aiminin*	Poltoainejär-jestelmä
Öljymäärä
Terälaite
Leikkuukotelo*
Kytkentävajerin säätäminen
Moottorijarrusanka*

*Katso ohjeet kohdasta "Koneen turvalaitteet".

Yleinen tarkastus

Tarkasta, etta ruuvit ja mutterit ovat kirea.
Vaihda vauroituneet, kuluneet tai rikkoutuneet osat.

Ulkoinen puhdistus

• Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista.
• Alä kaytä koneen puhdistamiseen painepesuria.

• Alä koskaan suihkuta vetta suoraan koneen pälle.

• Puhdista käynnistimen ilmanottoaukot. Tarkasta käynnistin ja käynnistysnaru.
  Kun puhistat konetta leikkuukuomun alta, käännä kone siten, etta sytytystulppa osoittaa ylospain. Tyhjenna poltoainesälio.

Öljymäärä

Kun tarkastat oljymäärä, on ruohonleikkurin seisottavasaisella alustalla. Tarkasta oljymäärä oljyntäytökorkinmittatikulla.

• Poista oljysaillon korkki ja pyyhi mittatiku puhtaaksi.
  -Tyonnna mittatikku takaisin sailioo.
• Jos oljymaara on vahainen, tayta moottorioljya oljytikun ylatasoon asi.

Teralaite

• Tarkasta teralaite vauroiiden ja halkeamien varalta.
  Vaurioitunut teralaite on aina vaihdettava.
  Huolehdi, etta tera ovat aina hyvin hiottu ja oikein tasapainotettu.

HUOM! Terat on tasapainotettava teroittamisen jälkeen.

Jos terat vauroituvat ajettaessajonkin esineen pälle, terat on vaihdettava.

Terien vaihtaminen

VAROITUS! Kayta aina tukevia kaseineita leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terat ovat hyvin teraviä ja viiltovammoja voi syntyä hyvin helposti.

Irrotus

• Irrota terän kiinnityspultti.

• Irrota vanha terä. Varmista, ettei terän kannatin ole vaurioitunut. Tarkasta myös, etta terapultti on ehja ja etta moottorin akseli ei ole käyra.

Asennus

• Tera on kiinnitettäva siten, etta taitetut paat osoittavat ylos suojusta kohti.

• Varmista, etta leikkuri asettuu oikein runkoputken keskelle.

• Asenna aluslevy ja kirstä pultti huolellisesti. Pultti tulee kirstäa momentilla 45-60 Nm.

Pyorita teraa kasin ja varmista, etta se pyorii vapaasti.
Koekäytä konetta.

TÄRKEAA!

Ole aina varovainen ja käytä tervettä järkeä. Välta tilanteita, joihin et pida itseasi riittävan patevänä. Jos näiden ohjeiden lukemisen jälkeen tunnet itsesi edelleen epävarmaksi menettelytavan suhteen, kysy asiantuntijan neuvoa ennen kuin jatkat. Ota yhteys valtuutettuun huoltolikkeseen.

Ajoleikkurissa on aina kaytettava alkuperaisia varaosia. Katso lisatietoja kohdasta Tekniset tiedot.

Sytytystulppa

HUOMAUTUS! Käytä aina suosittelua sytytystulppaa!
Väärä sytytystulppa voi tuhota männän/sylinterin.

• Jos koneen teho on heikko, sosita on vaikea kaynnistaa, taiJos joutokaynti on levotonta: tarkasta sytytystulppa ennen muihin toimenpiteisiin ryhtymista.
• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista sen kärkiväli. Oikea sytytystulpan kärkiväli on märaretty teknisissä tiedoissa. Vaihda tarvittaessa.

Kytkentävajerin säätäminen

• Sääda hieman johtoa saatóruuvin avulla.

• Jos hienosaatoei riita, saadkytkinjohtoa enemman.
• Pidennä johtoa hienosaatöruuvin avulla.
  Säädä kytkinjohtoa enemmän kiinnittamälla se kytkintankoon eri kiinnittimillä. Säädä sitten hieman johtoa.

Ilmansuodatin

• Irrota ilmansuodattimen kotelo ja poista suodatin.
• Pitkaan kaytossa ollutta ilmansuodatinta ei saa koskaan taysin puhtaaksi. Siksi ilmansuodatin on vaihdettava saannollisin valiajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.
• Varmista asennuksessa, etta ilmansuodatin kiinnitty tiiviisti suodattimen pitimeen.

Puhdistapaperisuodatin.

• Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. Älä koskaan käytä liuotinta, joka sisältaa petrolia, esim. fotogeniä, tai paineilmaa suodattimen puhdistukseen.

Vaahtomuovisuodattimen puhdistus

• Poista vaahtomuovisuodatin. Pese suodatin huolellisesti haaleassa saippuavesiliuoksessa. Huuhtele suodatin puhdistuksen jälkeen huolellisesti puhtaassā vedessä. Purista ja anna suodattimen kuivua. HUOM! Lian korkeapaineinen paineilma voi vahingoittaa vahtomuovia. Puhdistuksen jälkeen on suodatin oljytämoottoriölylä. Pyyhi ylimääräinen oljy pois painamalla puhdasta liinaa suodatinta vasten.

Öljynvaihto

-Tyhjennapoltoainesaillio.
- Kierra oljntyäytokkoki irti.
- Aseta koneen alle sopiva astia öljyn keraämiseksi talteen.
- Poista olj kallistamalla moottoria niin, etta oljy valuu pois taytöputken kautta. Varmista konetta kallistettaessa, etta ilmansuodatin on aina korkeimmassa kohdassa. Tiedustele lahimmaltä huoltoasemalta, minne ylimääräisen moottoriöljyn voit toimittaa.
- Lisaa uutta, hyvalaatuista oljya. Katso moottorin kayttoohjeet.

Polittoainejärkestelmä

Tarkasta, etta sailiön korkki ja sen tiiviste ovat ehjat.
- Tarkista poltoaineletku.

Tekniset tiedot

	M40-110CLASSIC	M40-125Classic+	M46-110CLASSIC	M46-110RCLASSIC	M46-125RClassic+
Moottori
Moottorivalmistaja McCulloch		Briggs & Stratton	McCulloch McCulloch		Briggs & Stratton
Sylinteritilavuus, cm3	110 125 110 1	10 125
Kierrrosluku, rpm 2950 2900 2950	2950 2900
Moottorin nimellisteho, kW (ks. huom. 1)	1,6 1,6 1,6 1,6	1,6
Sytytysjärestelmä
Sytytystulppa	Torch A5RTC	QC12YC	Torch A5RTC	Torch A5RTC	QC12YC
Kärkiväli, mm 0,7 0,5 0,7 0,7 0,5
Poltoaine-/voitelujärestelmä
Poltoainesällön tilavuus, litraa 0,8 0,8 0,8 0,8 0,8
*Moottoriöljy	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Paino
Kone tankit tyhjinä, kg	24	25	27	29	27
Melupäastöt (ks. huom. 2)
Äänentehotaso, mitatu dB(A)	90	93	92	92	95
Äänentehotaso, taattu LWA dB(A)	92	94	94	93	96
Äänitasot (ks. huom. 3)
Äänenpoinetasalo käytäjän korvan tasalla, dB(A)	77	80	79	79	82
Tärinatasot, a hveq (ks. huom. 4)
Kahva, m/s2	6,3 14,75	4,82	4,98	15,68
Leikkuujärestelmä
Leikkuukorkeus, mm	20-75	20-75	30-80	30-80	30-80
Leikkuuleveys, cm	40	40	46	46	46
Terä	Combi 40	Combi 40	Combi 46	Combi 46	Combi 46
Osanumero	5871590-10	5871590-10	5811889-10	5811889-10	5811889-10
Kerääjän tilavuus, litraa	50	50	50	50	50

Huom. 1: Moottorin ilmoitetti nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimaäräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tastā arvosta. Lopullseen koneeseen asennetun moottorin todellinen lahtöteho riippuu käytönopeudesta, ympäristön olosuhteista ja muista arvoista.
Huom. 2: Melupäästö ympäristöön änentehona (Lw) EY-direktivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Aenepainetaso standardin ISO 5395:2013 mukaan. Ilmoitetuilla tiedoilla aenepainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Tärinataso standardin ISO 5395:2013 mukaan. Ilmoitetuilla tiedoilla tärinatasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2m / s^2
*Käytä vahintäan laatuuokituksen SJ moottoriölyä. Tarkista viskositeetti moottorin valmistajan käyttooppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolampotilan perusteella.

TEKNISET TIEDOT

	M51-140WR Classic+	M51-150R Classic	M51-150WR Classic	M53-150WR Classic
Moottori
Moottorivalmistaja Briggs & Stratton McCulloch McCulloch McCulloch
Sylinteritilavuus, cm3	140 150 150 150
Kierrosluku, rpm 2900 2900 2900	2900
Moottorin nimellisteho, kW (ks. huom. 1)	1,9 2,3 2,3	2,3
Sytytjsjärestelmä
Sytytystulppa	QC12YC	Torch K7RTC	Torch K7RTC	Torch K7RTC
Kärkiväli, mm	0,5 0,7 0,7	0,7
Poltoaine-/voitelujärestelmä
Poltoainesäiliön tilavuus, litraa	0,8	1	1	1
*Moottoriöljy	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Paino
Kone tankit tyhjinä, kg	32,0	33,0	33,0	33,0
Melupäastöt (ks. huom. 2)
Äänentehotaso, mitatu dB(A)	97	95	97	98
Äänentehotaso, taattu LWA dB(A)	98	98	98	98
Äänitasot (ks. huom. 3)
Äänenpainetaso käytäjän korvan tasalla, dB(A)	82 81	84	82
Tärinätasot, a hveq (ks. huom. 4)
Kahva, m/s2	4,27	4,06	5,55	3,39
Leikkuujärestelmä
Leikkuukorkeus, mm	30-90	30-90	30-90	30-90
Leikkuuleveys, cm	46 51	51	53
Terä	Combi 51	Combi 51	Combi 51	Combi 53
Ösanumero	5041133-10	5041133-10	5041133-10	5811886-10
Kerääjän tilavuus, litraa	55	55	55	55

Huom. 1: Moottorin ilmoitetu nimellisteho on moottorimallia edustavan ttypillisen tuotantomoottorin keskimäräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tasta arvosta. Lopullseen koneeseen asennetun moottorin todellinen lahtöteho riippuu käytönopeudesta, ympäristem olosuhteista ja muista arvoista.
Huom. 2: Melupäästö ympäristöän änentehona (LwA) EY-direktiivin 2000/14/EG mukaisesti mitattuna.
Huom. 3: Aenepainetaso standardin ISO 5395:2013 mukaan. Ilmoitetuilla tiedoilla aenepainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A).
Huom. 4: Tärinataso standardin ISO 5395:2013 mukaan. Ilmoitetuilla tiedoilla tärinatasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2m / s^2
*Käytä vähintään laatuuokituksen SJ moottoriölyä. Tarkista viskositeetti moottorin valmistajan käyttooppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolampötilan perusteella.

EY-vaatimustemmukaisuusvakuutus

Valmistajan nimi: Husqvarna AB, SE-561 82 Huskvarna, Ruotsi (Puh. [phone]).

Husqvarna AB ottaa tayden vastuun kiinteilla terilla varustetuista pyorivateraisista leikkurimalleista:

McCulloch M40-110 Classic, M40-125 Classic+, M46-110 Classic, M46-110R Classic, M46-125R Classic+, M51-140WR Classic+, M51-150R Classic, M51-150WR Classic, M53-150WR Classic.

alkaen vuoden 2016 sarjanumeroista. Mallinumero on ilmoitetu selvästi arvokilvessä vuoden yhteydessä ennen sarjanumeroa.

Edell kuvattu ilmoituksen kohde on seuraavien neuvoston direktiivien mukainen:

2006/42/EY koneista, 17. toukokuuta 2006
2014/30/EU sähkömagneettisesta yhteensopivuudesta, 26. helmikuuta 2014
2000/14/EGulkona kaytettavien laitteiden melupaaostiastymparistoon, 8.toukokuuta 2000.
2005/88/EY, muttos direktiiviin 2000/14/EY, 14. joulukuuta 2005

Ilmoitetut äenvoimakkuusarvot on kerrottu käytöohjeen teknisten tietojen osiosa.

Seuraavia standardeja on sovellettu:ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982;

Vaatimustemmukaisuuden arvointimenettely, liite VIII.

1. huhtikuuta 2016

John Thompson, tuote- ja markkointipäällikkö, EUAP. (Husqvarna AB:n valtuutetu ja teknisestä dokumentaatiosta vastaava edustaja.)

SYMBOLFORKLARING

Symbolforklaring

McCulloch tootab pidevalt omataoodete edasiarendamise alal ja jatab seetottu endale oiguse teha muuhulgas muudatusi toodete kuju ja valimuse osas.

Selle kasutusjuhendi saate samuti alla laadida aadressilt www.mcculloch.com.

MIS ON MIS?

Pikaajaline hoistamine.

Toimige alati arukalt

Välispidine puhastus

• Jälgj. et lioketera on teljel öigesti keskel.

Paigalda seib ja kruvi polt korralikult kinni. Polt tuleb pingutada pingutusmomendiga 45-60 Nm.

Kui seadme voimsus on vaike, kavitada on raske voi seade tootab tuhikagul ebauhtlaselt, kontrollige alati koigepealt, kas sutekuunal on korras, enne muude abinoude rakendamist.
