BEDIENUNGSANLEITUNG M40110 Classic MCCULLOCH

DE Bedienungsanweisung 137-151

Technische gegevens 104

WARNING! Das Gerät kann falsch oder nachlüssig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Sorgen Sie damit, dass sich im Arbeitsbereich keine Unbefugten aufhalten.

Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Warning vor hochgeschleuderten und abprallenden Gegenständen.

Warning vor rotierenden Messern. Auf Hände und Fuß Acht geben.

Warning: sich drehende Teile. Halten Sie Hände und FüBe von der Gefahrenzone fem.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltbelastende
Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Die Maschine niemals im Haus oder in mangelhaft belufteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftinges und lebensgefährliches Gas.

Explosionsgefahr

Niemals bei laufendem Motor tanken.

HeiBe Oberfläche.

Erläuterung der Warnstufen

Es bestehen drei entsprechliche Warnstufen.

WARNING!

WARNING! Nichtbeachtung der Anweisungen in thisem Handbuch kann zu Verletzungen bzw. zum Tod des Bedieners oder zu Beschädigungen in der Umgebung führen.

WICHTIG!

WICHTIG! Nichtbeachtung der Anweisungen in thisem Handbuch kann zur Verletzung des Bedieners bzw. zu Beschädigungen in der Umgebung führen.

ACHTUNG!

ACHTUNG! Nichtbeachtung der Anweisungen in thism Handbuch kann zu Beschädigungen der Umgebung bzw. der Maschine führen.

Inhalt Sehr geehrter Kunde!

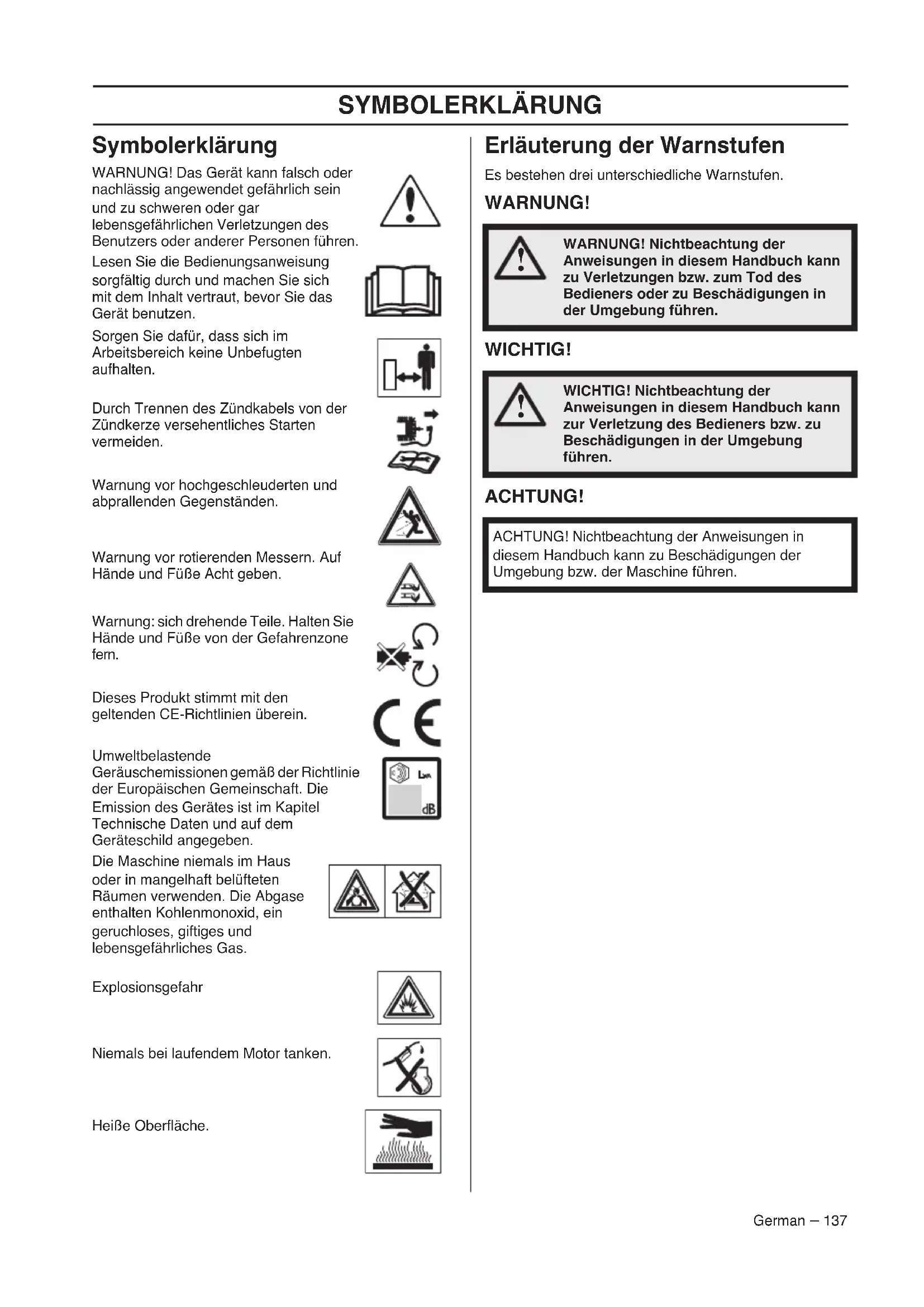

SYMBOLERKLÄRUNG

Symbolerklarung 137

Erläuterung der Warnstufen 137

VORSTELLUNG

Inhalt 138

Sehr geehrter Kunde! 138

WAS IST WAS?

WasistwasamRasenmacher? 139

SICHERHEITSAUSRUSTUNG DES GERÄTES

Allgemeines 140

MONTAGE UND EINSTELLUNGEN

Allgemeines 141

Handgriff 141

Schnitthöhe 141

Grasfangbox 141

Mulcheinsatz 141

Auffullen von OI 141

UMGANG MIT KRAFTSTOFF

Allgemeines 142

Kraftstoff 142

Tanken 142

Transport und Aufbewährung 142

BETRIEB

Persönliche Schutzausstung 143

Allgemeine Sicherheitsvorschriften 143

Grundlegende Arbeitsstechnik 144

Transport und Aufbewährung 145

Starten und stoppen 145

WARTUNG

Allgemeines 146

Wartungsschema 146

Generalinspektion 146

Zündkerze 147

Justieren des Kupplungsdrahts 148

Luftfilter 148

Olwechsel 148

Kraftstoffsystem 148

TECHNISCHE DATEN

Technische Daten 149

EG-Konformitätserklung 151

Im Laufe der Jahrzehnte wurden immer mehr innovative Kettensagen entwickelt, und der Geschäftsbetrieb wurde erweitert: zunachst um Flugtriebwerke und Gokartmotoren in den 1950er Jahren, und dann um Mini-Kettensagen in den 1960ern. In den 1970ern und 1980ern kamen dann schließlich noch Trimmer und Laubblasgeräte hinzu.

Heute setzen wir von McCulloch als Teil der Husqvarna Gruppe die Tradition leistungsstarker Motoren, technischer Innovationen und ausgeklugelter Designs fort, die seit mehr als einem halben Jahrhundert unser Markenzeichen sind. Höchste Priorität haben für uns ein geringerer Kraftstoffverbrauch, weniger Lärn und niedrigere Emissionen sowie auch größere Sicherheit und Benutzerfreundlichkeit.

Wir hoffen, dass Sie mit ihrem McCulloch-Produkt zufrieden sein werden, Denn es soll Sie lange begleiten. Seine Lebensdauer kann noch verlangert werden, indem Sie alle Anweisungen des Benutzerhandbuches bezüglich des Gebrauchs und der Wartung und Instandhaltung befolgen. Wenn Sie professionelle Hilfe bei Reparatur oder Wartung benötigen, verwenden Sieitte die Servicepartnersuche unter www.mcculloch.com.

Die McCulloch arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Dieses Handbuch kann auch unter www.mcculloch.com. heruntergeladen werden.

WAS IST WAS?

Was ist was am Rasenmacher?

1 Motorbremsbugel
2 Antriebsbugel (M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)
3 Starhandgriff
4 Grasfangbox
5 Griff,Griffhöhe
6 Schnitthöhenhebel
7 Messstab/Olbefullung
8 Schalldampfer
9 Zündkerze

10 Unterer Befestigungsbolzen
11 Kraftstoff auffullen
12 Luftfilter
13 Primermembran
14 Mähdeck
15 Startseilführung
16 Messer
17 Federscheibe
18 Messerbolzen
19 Bedienungsanweisung
20 Ablasshahn des Vergaserschwimmerraums

SICHERHEITSAUSRUSTUNG DES GERÄTES

Allgemeines

In dieser Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschreiben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführrt werden sollen, um sicherzustellen, dass sie faktionsfähig sind.

WARNING! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht muss eine Servicewerkstatt aufgeschucht werden.

Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde.

Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Mähdeck

• Das Mahdeck soll Vibrationen reduzieren und die Gefahr von Schnittverletzungen mindern.

Kontrolle von Mähdeck

• Überprüfen, dass das Mahdeck intakt ist und keine sightbaren Defekte, z. B. Risse im Material, aufweist.

Motorbremsbügel

Die Motorbremse stoppt den Motor. Wird der Griff um den Motorbremsbügel gelockert, soll der Motor stoppen.

Kontrolle des Motorbremsgriffs

Vollgas geben und Bremsbügel loslassen. Die Motorbremse muss stets so eingestellt sein, dass der Motor innerhalb von 3 Sekunden stoppt. Wenden Sie sichitte an einen autorisierten Servicehander.

Schalldampfer

WARNING! Geräte ohne bzw. mit defekten Schalldämpfern sollen niemals eingesetzt werden. Ein defekter Schalldämpfer kann Gerauschpegel und Feuergefahr erheblich steigern. Stets eine Feuerloschausrücktung in Reichweite haben.

Der Schalldampfer ist beim Betrieb und auch noch nach dem Ausschalten sehr hei. Dies gilt auch für den Leerlauf. Die Brandgefahr beachten, sondern wenn sich feuergeführliche Stoffe und/oder Gase in der Höhe befinden.

• Der Schalldämpfer soll den Gerauschpegel soweit wie möglich senken und die Abgase des Motors vom Anwender fernhalten.

Kontrolle des Schalldampfers

• Regelmäßig prüfen, ob der Schalldämpfer intakt ist und ordentlich fest sitzt.

Allgemeines

WICHTIG! Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Handgriff

Montage

ObererGriff

Platzieren Sie die Rohrkonstruktion des Lenkers einzeln auf gegenüber dem unteren Teil des Lenkers. Ziehen Sie die Drehknöppe fest an.

Befestigen Sie die Kabel mithilfe der beigeufigten Riemen.
Überdehnen Sie die Kabel bei der Montage nicht.

Schnitthöhe

HINWEIS! Die Schnitthöhe nicht zu niedrig einstellen, da sonst die Messer bei unebenem Gelände auf den Boden treffen können.

Hebel zur Erhöhung der Schnitthöhe nach hinten und zur Verringerung der Schnitthöhe nach vorn bewegen.

Grasfangbox

Montage der Grasfangbox

• Setzen Sie den Rahmen in den Behälter.
• Der Griff des Behalters auf dem Rahmen muss sich über dem Auffangsack befinden.
  Befestigen Sie den Rahmen mit den Befestigungsklemmen.
• Haken an der oberen Kante des Chassis anbringen. Unterteil des Grasfängers in der Auswurföffnung montieren.

Mulcheinsatz

Für die nachstehenden Modelle muss ein separator Mulchssatz bestellt werden: M46-Modelle (Satz-PNC = 579679201), M51-Modelle (Satz-PNC = 579679301) und M53-Modelle (Satz-PNC = 579679401). Kein Satz verfügbar für M40-Modelle.

• Hebien Sie den Auswurfschutz an, um den Mulcheinsatz zu montieren/demontieren.

Auffüllen von Öl

• Der Öltank ist bei Lieferung leer. Öltank langsam mit Öl füllen. Siehe die Anweisungen unter der Überschrift Wartung. Das Motoröl soll gemäß den Anweisungen im Motorhandbuch gewechselt werden.

Allgemeines

WARNING! Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Ersticken oder Kohlenmonoxidvergifting führen.

Kraftstoff und Kraftstoffdämpfe sind sehr feuergeführlich und können beim Einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist davon Vorsicht geboten und für eine gute Belüfung zu sorgen.

Die Motorabgase sind frei und konnen. Funken enthalten, die einen Brand verursachen konnen. Aus thisem Grunde sollen das Gerät niemals im Innenbereich oder in der Näre von feuergeführlichen Stoffen gestartet werden!

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Kraftstoff

HINWEIS! Die Maschine ist mit einem Viertaktmotor ausgerüstet. Dafur sorgen, dass sich stets ausreichend Öl im Öltank befindet.

Benzin

• Verwenden Sie hochwertiges bleifreies Benzin mit maximal 10% Ethanol (E10).
• Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, lauft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschaden verursichen können.
• Wenn umweltgerechtes sog. Alkylatbenzin zur Verfugung stehen, ist diese zu verwenden.

Motoröl

HINWEIS! Vor dem Starten des Rasenmachers Ölstand prufen. Ein zu niedriger Ölstand kann zu schweren Motorschäden führen. Siehe die Anweisungen im Abschnitt "Wartung".

• Das Motoröl soll gemäß den Anweisungen im Motorhandbuch gewechselt werden. Welche Ölorte verwendet werden muss, kann dem Motorhandbuch entnommen werden. Niemals Öl für Zweitaktmotoren verwenden.

Tanken

WARNING! Den Motor abstellen und vom dem Tanken einige Minuten abkühlen halten.

Verwenden Sie jederzeit einen Benzinkanister, um Verschüttung zu vermeiden.

Den Tankdeckel stets vorsichtig öffnen, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann.

Wischen Sie eventuelle Verschmutzungen um den Tankdeckel ab.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen. Fahrlässiges Handeln erhöht die Brandgefahr.

Das Gerät vor dem Starten mindestens 3 m von der Stelle entfernen, an der getankt wurde.

Das Gerät niemals starten, wenn:

• Wenn Kraftstoff oder Motoröl auf die Maschine verschüttet wurde: Alles abwischen und restliches Benzin verdunsten halten.
• Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben,ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seite verwenden.
• Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen.

Transport und Aufbewährung

• Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommt konnen, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.
• Zum Transport und zur Aufbewährung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.

Langzeitaufbewährung

• Bei längerer Aufbewährung des Geräts ist der Kraftstoffank und der Vergaserschwimmerraum zu leeren. An der nachsten Tankstelle erfahren Sie, wie Sie überschüssigen Kraftstoff am besten entsorgen.

Persönliche Schutzausrüstung

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhandler um Rat Fragen.

Benutzen Sie immer:

• Verwenden Sie einen Kapselgehorschützer, wenn der Gerauschpegel 85 dB überschreitet.
  Rutschfeste und stabile Stiefel oder Schuhe.
• Kräftige lange Hosen. Keine kurzen Hosen oder Sandalen tragen und nicht barfuß gehen.
• Handschuhe sind zu tragen, wenn dies notwendig ist, z. B. bei der Montage, Inspektion oder Reinigung der Schneidausrüstung.

Allgemeine Sicherheitsvorschriften

In thisem Abschnitt werden grundlegende Sicherheitsregeln vorgestellt. Die folgenden Informationen sind kein Ersatz für das Wissen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung erworben hat.

• Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
• Daran denken, dass der Bediener für Unfälle oder Gefahrens situationen verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren.
  Die Maschine ist sauber zu halten. Die Lesbarkeit aller Schilder und Aufkleber muss gewährleistet werden.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkBaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten konnten. Gehen Sie stets mit Vorsicht und Vernunft vor. Lassen Sie sich bei Unsicherheiten von einer Fachkraft beraten. Fragen Sie ihren Fachhändler, ihre Serviceworkstatt oder einen erfahrenen Anwender.

Führer Sie keine Arbeiten aus, wenn Unsicherheiten bezüglich der wichtigen Vorgehensweise bestehen.

WARNING! These Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmen Bedingungen auf die Funktionseise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tõdliche Verletzungen auszuschreiben, sollenn Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNING! Das Gerät kann falsch oder nachlüssig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Personen führen.

Niemals Kinder oder andere Personen, die nicht mit der Handhabung der Maschine vertraut sind, die Maschine bedienen oder warten setzen.

Die Maschine sollte nicht ohne eine Aufsichtsperson von Personen mit körperlicher oder geistiger Behinderung oder Personen, die aufgrund gesundheitlicher Beschwerden nicht in der Lage sind, die Maschine zu bedienen, benutzt werden.

Lassen Sie niemals möglich anderen das Gerät benutzen, ohne sich zu vergewissern, dass die Person den Inhalt der Bedienungsanweisung verstanden hat.

Niemals das Gerät verwenden, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehbraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

WARNING! Unzulässige Änderungen und/oder Zubehörteile können zu schweren Verletzungen oder tödlichen Unfallen von Anwendern oder anderen Personen führen. Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden.

Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzen, wenn es scheinbar von anderen modifiziert wurde.

Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemäßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen.

Es ist immer Originalzubehör zu verwenden.

Sicherheit im Arbeitsbereich

Vor dem Mahen sind Aste, Zweige, Steine usw. vom Rasen zu entfernen.
- Objekte, die von der Klinge erfasst werden, konnten durch die Luft geschleudert werden, und Personen oder Objekten in der Umgebung Schaden zufugen. Sorgen Sie dazu, dass sich keine weiteren Personen oder Tiere in unmittelbarer Höhe aufhalten.
Die Verwendung des Gerats bei schlechtem Wetter, u. a. bei Nebel, Regen, Nasse oder feuchter Umgebung, starkem Wind, großer Kälte, Gewittergefahr usw., sollte vermieden werden. Das Arbeiten bei schlechtem Wetter ist sehr ermudend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.
- Überprüfen Sie ihre Umgebung auf mögliche Störquellen hin, die ihre Aufmerksamkeit ablenken können.
- Achten Sie besonders auf Wurzeln, Steine, Zweige, Graben etc. Hohes Gras kann Hindernisse verbergen.
- Das Mahen von Hängen kann gefährlich sein. Den Rasenmaher nicht auf steilen Hängen benutzen. Der Rasenmaher sollte nicht auf Gelände mit mehr als 15 Grad Neigung verwendet werden.
- In hugeligem Gelände sollen den Arbeitswege im rechten Winkel zur Neigung verlaufen. Es ist viel einfacher, am Hang entlang zu gehen als hinauf und hinunter.
- Seien Sie entsprechenden vorsichtig, wenn Sie um Ecken oder Objekte herum fahren, die ihre Sichte beeinträchtigen.

Arbeitssicherheit

• Ein Rasenmáher ist nur für das Mahen von Rasen konstruiert. Alle anderen Einsatze sind unzulässig.
• Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
• Den Rasenmacher niemals ohne montierte Messer und Abdeckungen starten. Andernfalls kann sich das Messer losen und Verletzungen verursachen.
• Es ist zu vermeiden, dass das Messer gegen Gegenstände wie Steine, Wurzeln usw. schlägt. Dies kann dazu führen, dass das Messer stumpf wird und sich die Motorache verformt. Eine verbogene Achse erzeugt Unwucht und starke Vibrationen, wodurch sich das Messer sehr leicht losen kann.
• Der Bremsbügelarfniemals dauerhaft im Handgriff verankert sein, wenn die Maschine in Betrieb ist.
• Den Rasenmacher auf stabilem Untergrund abstellen und starten. Sicherstellen, dass das Messer nicht mit dem Boden oder anderen Gegenständen Kontakt hat.
• Stellen Sie sich zum Bedieren der Maschine immer hinter das Gerät. Achten Sie beim Mähen daraufuf, dass alle Räder der Maschine auf dem Untergrund bleiben und Sie den Griff stets mit beiden Händen halten. Halten Sie Höhe und Fuß von den rotierenden Rasenmaerklingen fern.
• Kippen Sie die Maschine nicht, wenn der Motor lauft.
• Besondere Vorsicht ist geboten, wenn Sie die Maschine während des Arbeitsens zu sich heranziehen.
• Rasenmacher niemals mit laufendem Motor hochheiten oder umhertragen. Soll der Rasenmacher gehoben werden, zuerst den Motor abstellen und das Zündkabel von der Zündkerze abziehen.
• Rasen nicht in Rückwärtsbewegung mAHen.
• Beim Bewegen über nicht zu mahendes Gelände ist der Motor abzustellen. Beispiele: Kies, Stein, Schotter, Asphalt usw.
• Niemals mit der laufenden Maschine rennen. Stets mit dem Rasenmaher gehen.
• Den Motor vor der Änderung der Schnitthöhe abstellen. Niemals Einstellungen bei laufendem Motor durchführren.
• Niemals das Gerät unbeaufsichtigt mit laufendem Motor stehen setzen. Motor abstellen. Achten Sie darauf, dass die Schneidausrüstung nicht mehr rotiert.
• Wenn ein Fremdkörper getroffen wird oder Vibrationen auftreten, müssen Sie das Gerät abstellen. Das Zündkerzenkabel von der Zündkerze abziehen. Kontrollieren, ob das Gerät beschädigt ist. Eventuelle Schäden reparieren.

Grundlegende Arbeitsstechnik

• Um optimale Ergebnisse zu erzielen, verwenden Sie stets eine scharfe Klinge. Eine stumpfe Klingeschneider ungleichmäßig und sorgt davon, dass das Gras an der Oberfläche gelb wird.

• Niemals mehr als 1/3 der Graslänge mahren. Dies gilt besonderss während Trockenperioden. Zuerst mit einer große Schnitthöhe mahren. Das Ergebnis prufen und auf eine geeignete Höhe senken. Ist das Gras besonderss lang, langsam fahren und eventuell zweimal mahren.

• Mahren Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.

Transport und Aufbewährung

• Achten Sie beim Transport der Schneideausrüstung darauf, dass diese nicht beschädigt wird.
  Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschlussbaren Raum auf.
  Lagern Sie die Maschine und die dazugehörigen Werkzeuge an einem trockenen, frostsicheren Ort.
• Anweisungen zum Transport und Aufbewahren von Kraftstoff finden Sie im Abschnitt "Handhabung von Kraftstoff".

Starten und stoppen Vor dem Start

WARNING! Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

• Sorgen Sie davon, dass sich im Arbeitsbereich keine Unbefugten aufhalten.
  Warten Sie das Gerät täglich. Siehe die Anweisungen im Abschnitt "Wartung".
• Beachen, dass das Zündkabel korrekt an der Zündkerze sitszt.

Starten

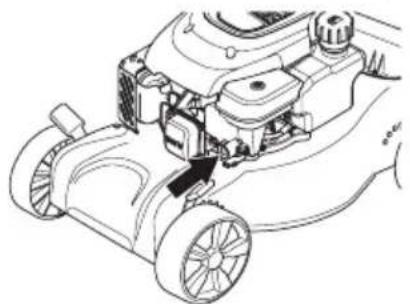

Alle Modelle verfügen über einen manuellen Choke (Primer-Membran).

Wird der Rasenmaher zum ersten Mal gestartet, fünfmal auf die Kraftstoffpumper drücken. Danach ist bei einem Kaltstart dreimal auf die Kraftstoffpumper zu drucken.

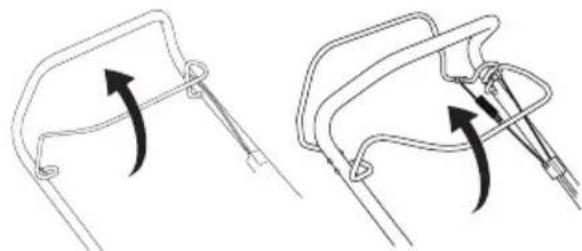

• Beim Starten des Motors muss der Motorbremsbügel gegen den Handgriff gehalten werden.

• Stellen Sie sich hinter das Gerät.
• Mit der rechten Hand den Starthandgriff fassen und das Startseil langsam Herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen). Kräftigziehen, um den Motor anzulassen. Das Startseil niemals um die Hand wickeln.

Antrieb

(M46-125R Classic+, M46-110R Classic, M51-140WR Classic+, M51-150WR Classic, M51-150R Classic, M53-150WR Classic)

• Antriebsbügel zum Handgriff drücken, um den Antrieb zu starten.

• Bevor Sie die Maschine zu sich heranziehen, schalten Sie den Antrieb aus und drucken Sie die Maschine ca. 10 cm nach vorne.

Stoppen

Zum Abstellen des Motors den Motorbremsbugel loslassen.

• Auch der Antrieb wird durch Loslassen des Bremshebels abgeschaltet.
• Der Antrieb kann allein ausgekuppelt werden, indem der Bremshebel etwas gelöst wird.

Allgemeines

WARNING! Der Bedienerarf nur die Wartungs- und Servicearbeiten ausführten, die in dieser Bedienungsanleitung beschreiben sind.GroßereEingriffe sind von einer Serviceworkstatt auszuführen.

Kontrollen und/oder Wartungsmaßnahmen sind mit abgeschaltetem Motor durchzuführen. Durch Trennen des Zündkabels von der Zündkerze versehentliches Starten vermeiden.

Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführrt werden. Weitere Informationen erteilt Ohnenigeria die nachste Serviceworkstatt.

ACHTUNG! Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie sicher, dass sich der Luftfilter immer in der hochsten Position befindet.

• Es ist immer Originalzubehör zu verwenden.

Wartungsschema

Dem Wartungsplan entnehmer Sie, welche Teile des Gerätes in welchen Zeitintervallen gewartet werden müssen. Der Berechnung der Wartungsintervalle wurde die tägliche Nutzung des Gerätes zugrunde gelegt. Einer davon abweichenden Nutzungsfrequency entsprechen deshalb andere Wartungsintervalle.

Vor dem Start	Wöchentliche Wartung	Monatliche Wartung
Generalinspektion Zündkerze Luftfilter
Außenreinigung Schalldämpfer* Kraftstoffsystem
Ölstand
Schneidausrüstung
Mähdeck*
Justieren des Kupplungsdrahts
Motorbremsbügel*

• Siehe Anweisungen im Abschnitt "Sicherheitsausrüstung des Gerätes".

Generalinspektion

• Schrauben und Muttern nachziehen.
• Ersetzen Sie alle beschädigten, verschlissenen oder defekten Bauteile.

Außenreinigung

Rasenmacher sauber bürsten und Laub, Gras usw. entfernen.
- Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
- Den Motor niemals direkt mit Wasser abspulen.
- Den Luftinlass der Startvorrichtung reinigen.
Startvorrichtung und Startseil kontrollieren.
- Zur Reinigung unter dem Mahdeck die Maschine mit der Zündkerze nach oben drehen. Kraftstoffbehalter entleeren.

Ölstand

Beim Kontrollieren des Ölstands muss der Rasenmacher auf ebenem Untergrund stehen. Ölstand mit dem Messstab am Oleinfülldeckel kontrollieren.

• Oleinfüldeckel abnehmen und den Messstab abwischen.
• Messstab wieder einführen.
• Bei niedrigem Ölstand mit Motoröl bis zur oberen Markierung am Ölmessstab einnullen.

Schneidausrüstung

Die Schneidausrüstung auf Beschädigung und Risse kontrollieren. Beschädigte Schneidausrüstungen sind grundsätzlich auszubauschen.
- Sicherstellen, dass stets ein gut geschliffenes und korrekt ausgewuchtetes Messer verwendet wird.

ACHTUNG! Nach dem Schleifen sind die Messer auszuwuchten.

Beim Aufprall auf Hindernisse, durch die ein weiteres Arbeitsverhinder wird, sollen den beschädigten Messer ausgetauscht werden.

WARTUNG

Austausch der Klingen

WARNING! Bei Service und Wartung der Schneiedausrüstung immer feste Handschuhe anziehen. Die Messer sind sehr scharf und konnen sehr leicht Schnittwunden verursichen.

Demontage

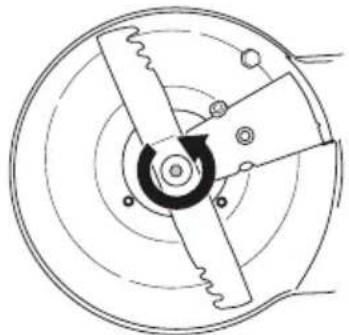

Den Bolzen, der das Messer halt, loses.

• Entfernen Sie die alte Klinge. Stellen Sie sicher, dass der Klingenhalter nicht beschädigt ist. Außer dem prufen, dass der Messerbolzen intakt und die Motorache nicht verbogen ist.

Montage

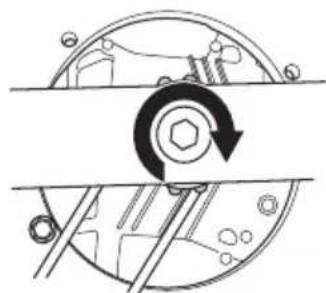

Die Klinge ist mit den abgewinkelten Enden nach offen in Richtung Abdeckung anzubringen.

• Sicherstellen, dass das Messer mittig auf der Welle sitzt.

• Scheibe anbringen und Bolzen gut festschauben. Der Bolzen ist mit einem Moment von 45-60 Nm anzuziehen.

• Lassen Sie die Klinge per Hand rotieren, um sicherzustellen, dass die Rotation einwandfrei Funktioniert.
• Testen Sie die Maschinenfunktionallität.

WICHTIG!

Gehen Sie stets mit Vorsicht und Vernunft vor.
Vermeiden Sie Situationen, für die Sie sich nicht ausreichend qualifiziert fühlen. Falls Sie sich auch nach dem Lesen dieser Anweisungen nicht über die richtige Vorgehensweise im Klaren sind, sollen den Sie einen Fachmann zu Rateziehen, bevor Sie fortfahren. Wenden Sie sichitte an einen autorisierten Servicehandler.

Es sind stets Original-Ersatzteile zu verwenden. Weitere Informationen finden Sie im Abschnitt „Technische Daten".

Zündkerze

HINWEIS! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstoren.

• Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig lauft: immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden.
• Ist die Zündkerze verschmutzt, so ist sie zu reinigen und der Elektrodenabstand zu prufen. Informationen zum Zündkerzenabstand finden Sie in den Technischen Daten. Bei Bedarf austauschen.

Justieren des Kupplungsdrahts

• Nehmen Sie die Feineinstellung des Drahts mithilfe einer Stellschraube vor.

• Falls die Feineinstellung nicht ausreichend war, erhmen Sie die Grobeinstellungen des Kupplungsdrahts vor.
• Verlangern Sie den Draht mithilfe einer feinen Stellschraube.
• Nehmen Sie die Grobeinstellung des Kupplungsdrahts vor, indem Sieihn an den verschiedene Haltern am Kupplungsgriff befestigen. Nehmen Sie anschließend die Feineinstellung des Drahts vor.

Luftfilter

• Das Luftfiltergehäuse demontieren und den Filter herausnahmen.
• Ein Luftfilter, der längerere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist davon in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.
• Beim Einbau darauf auf achten, dass der Luftfilter vollig zum Filterhalter hin abdichtet.

Säubern Sie den Papierfilter.

• Filter reinigen,ihn dazu auf einer ebenen Fläche ausklopfen. Zur Reinigung des Filters niemals Druckluft oder Lösungsmittel mit Petroleum verwenden, z. B. Kerosin.

Reinigung des Schaumstoffilters

• Schaumstofffilter entfernen. Den Filter sorgfältig in lauwärmer Seitenlauge reinigen. Nach der Reinigung den Filter gründlich in klarem Wasser spelun. Ausdrücken und trocknen halten. ACHTUNG! Druckluft mit zu hohem Druck kann den Schaumstoff beschädigen. Nach der Reinigung ist der Filter mit Motoröl einzuolen. Ein sauberes Tuch gegen den Filter drucken, um überschüssiges Öl zu entfernen.

Ölwechsel

Kraftstofftank leeren.
- Oleinfüldeckel abschrauben.
- Einen geeigneten Behälter aufstellen, um das Öl aufzufangen.
- Motor neigen, sodass das Öl aus dem Einfüllrohr rinnen kann, und das Öl ablassen. Wenn sich die Maschine in einer geneigten Position befindet, stellen Sie safer, dass sich der Luftfilter immer in der hochsten Position befindet. Die nachste Tankstelle informiert über die bestmögliche Entsorgung von überschüssigem Motoröl.
- Neues Motoröl guter Qualität einfllen. Siehe hierzu auch das mitgelieferte Handbuch zum Motor.

Kraftstoffsystem

• Kontrollieren, ob der Tankdeckel und dessen Dichtung unbeschädigt sind.
  Kraftstoffschlauch überprüfen. Bei Bedarf austauschen.

Technische Daten

	M40-110CLASSIC	M40-125Classic+	M46-110CLASSIC	M46-110RCLASSIC	M46-125RClassic+
Motor
Maschinenbauer McCulloch		Briggs & Stratton	McCulloch McCulloch		Briggs & Stratton
Hubraum, cm3	110 125 110 110	10 125
Drehzahl, rpm 2950 2900 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 2950 29	1,6 1,6 1,6 1,6	1,6
Nennleistung des Motors, kW (siehe Anmerkung 1)	1,6 1,6 1,6 1,6	1,6
Zündanlage
Zündkerze	Torch A5RTC	QC12YC	Torch A5RTC	Torch A5RTC	QC12YC
Elektrodenabstand, mm 0,7 0,5 0	7 0,7 0,5
Kraftstoff- und Schmiersystem
Kraftstofftank, Volumen, Liter 0,8 0,8 0,8 0,8	0,8 0,8 0,8 0,8 0,8
*Motoröl	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Maschine mit leeren Tanks, kg 24	25 27 29 27
Geräuschemissionen (siehe Anmerkung 2)
Gemessene Schalleistung dB(A)	90 93 92 92 95
Garantierte Schalleistung LwA dB(A)	92 94 94 93 96
Lautstärke (siehe Anmerkung 3)
Schaldruckpegel am Ohr des Benutzers, dB(A)	77 80 79 79 82
Vibrationspegel, ahveq (siehe Anmerkung 4)
Handgriff, m/s2	6,3 14,75	4,82	4,98	15,68
Mähsystem
Schnitthöhe, mm	20-75	20-75	30-80	30-80	30-80
Schnittbreite, cm	40 40 46 46 46
Messer	Combi 40	Combi 40	Combi 46	Combi 46	Combi 46
Teilenummer	5871590-10	5871590-10	5811889-10	5811889-10	5811889-10
Grasfänger, Volumen, Liter	50 50 50 50 50

Anmerkung 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion können von thisem Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hangt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab.
Anmerkung 2: Umweltbelastende Gerauschemission gemessen als Schalleistung (Lw) gemeaEG-Richtlinie 2000/14/EG.
Anmerkung 3: Schaldruckpegel gemäß ISO 5395:2013. Berichten zufolge liegt der Schaldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).
Anmerkung 4: Vibrationspegel gemäß ISO 5395:2013. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2m / s2
*Verwenden Sie Motoröl der Qualität SJ oder hoher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wahlen Sie die Beste Viskosität je nach erwarteter Außentemperatur aus.

TECHNISCHE DATEN

	M51-140WR Classic+	M51-150R Classic	M51-150WR Classic	M53-150WR Classic
Motor
Maschinenbauer Briggs & Stratton	McCulloch McCulloch McCulloch
Hubraum, cm3	140 150 150 150
Drehzahl, rpm 2900 2900 2900 2900	2900
Nennleistung des Motors, kW (siehe Anmerkung 1)	1,9 2,3 2,3	2,3
Zündanlage
Zündkerze	QC12YC	Torch K7RTC	Torch K7RTC	Torch K7RTC
Elektrodenabstand, mm	0,5 0,7 0,7	0,7
Kraftstoff- und Schmiersystem
Kraftstofftank, Volumen, Liter	0,8	1	1	1
*Motoröl	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Maschine mit leeren Tanks, kg	32,0	33,0	33,0	33,0
Geräuschemissionen (siehe Anmerkung 2)
Gemessene Schalleistung dB(A)	97	95	97	98
Garantierte Schalleistung LwA dB(A)	98	98	98	98
Lautstärke (siehe Anmerkung 3)
Schalldruckpegel am Ohr des Benutzers, dB(A)	82	81	84	82
Vibrationspegel, a hveq (siehe Anmerkung 4)
Handgriff, m/s2	4,27	4,06	5,55	3,39
Mähsystem
Schnitthöhe, mm	30-90	30-90 30-90	30-90
Schnittbreite, cm 46	51	51	53
Messer	Combi 51	Combi 51	Combi 51	Combi 53
Teilenummer	5041133-10	5041133-10	5041133-10	5811886-10
Grasfänger, Volumen, Liter	55	55	55	55

Anm. 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion können von thisem Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hangt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab.
Anmerkung 2: Umweltbelastende Gerauschemission gemessen als Schalleistung (LwA) gemäß EG-Richtlinie 2000/14/EG.
Anmerkung 3: Schaldruckpegel gemäß ISO 5395:2013. Berichten zufolge liegt der Schaldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).
Anmerkung 4: Vibrationspegel gemäß ISO 5395:2013. Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 0,2m / s2
*Verwenden Sie Motoröl der Qualität SJ oder höher. Werfen Sie einen Blick auf die Viskositätstabelle im Motorhandbuch und wahlen Sie die Beste Viskosität je nach erwarteter Außentemperatur aus.

EG-Konformitätserklarung

Name des Herstellers: Husqvarna AB, SE-561 82 Huskvarna, Schweden (Tel. [phone]).

Husqvarna AB ist alleinig für die nachstehend angegebenen Mäher mit feststehenden Messern verantwortlich:

McCulloch M40-110 Classic, M40-125 Classic+, M46-110 Classic, M46-110R Classic, M46-125R Classic+, M51-140WR Classic+, M51-150R Classic, M51-150WR Classic, M53-150WR Classic.

Ab Seriennnummern des Baujahrs 2016. Die Modellnummer ist deutlich in Druckbuchstaben auf dem Typenschild angegeben, gefolggt vom Baujahr und der Seriennummer.

Die oben beschriebene Erklärung entspricht den Richtlinien des Rates:

2006/42/EG Maschinenrichtlinie' 17. Mai 2006.
- Richtlinie über elektromagnetische Verträglichkeit 2014/30/EU vom 26. Februar 2014
- Richtlinie über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen 2000/14/EG vom 08. Mai 2000
- Richtlinie zur Änderung der Richtlinie 2000/14/EG" 2005/88/EG vom 14. Dezember 2005

Die angegeben Schallwerte sind im Abschnitt Technische Daten' des Benutzerhandbuches zu finden.

Folgende Normen wurden angewendet:ISO5395-1&2:2013; ISO3744, ISO11094; EN1032, EN1033; ISO14982; Konformitätsbewertungsverfahren nach Anhang VIII.

1. April 2016

John Thompson, Produkt- und Marketingdirektor EUAP.

(Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

Originale instruktioner

Alkuperäiset ohjeet
