GEBRUIKSAANWIJZING AU671 YAMAHA

• Alimentación .......................................AC de 220 a 240 V, 50/60 Hz• Consumo eléctrico.....................................................................30 W• Consumo eléctrico en espera....................................................0,5 W• Dimensiones (An × Al × Prof) ...........................314 × 70 × 342 mm• Peso...........................................................................................3,3 kgLas especificaciones están sujetas a cambios sin previo aviso. ESPECIFICACIONESLET OP: LEES HET VOLGENDE VOOR U DIT TOESTEL IN GEBRUIK NEEMT. i Nl 1 Om er zeker van te kunnen zijn dat u de optimale prestaties uit uw toestel haalt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodat u er later nog eens iets in kunt opzoeken. 2 Installeer dit geluidssysteem op een goed geventileerde, koele, droge en schone plek uit de buurt van direct zonlicht, warmtebronnen, trillingen, stof, vocht en kou. Houd de volgende minimale ruimtes aanvoor voldoende ventilatie. Boven: 10 cm, Achter: 10 cm, Zijkanten: 10 cm 3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformatoren om storend gebrom te voorkomen. 4 Stel dit toestel niet bloot aan plotselinge temperatuurswisselingen van koud naar warm en plaats het toestel niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vormt, wat zou kunnen leiden tot elektrische schokken, brand, schade aan dit toestel en/of persoonlijk letsel. 5 Vermijd plekken waar andere voorwerpen op het toestel kunnen vallen, of waar het toestel blootstaat aan druppelende of spattende vloeistoffen. Plaats de volgende dingen niet bovenop dit toestel: – Andere componenten, daar deze schade kunnen veroorzaken en/of de afwerking van dit toestel kunnen doen verkleuren. – Brandende voorwerpen (bijv. kaarsen), daar deze brand, schade aan dit toestel en/of persoonlijk letsel kunnen veroorzaken. – Voorwerpen met vloeistoffen, daar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel kunnen veroorzaken wanneer de vloeistof daaruit in het toestel terecht komt. 6 Dek het toestel niet af met een krant, tafellaken, gordijn enz. zodat de koeling niet belemmerd wordt. Als de temperatuur binnenin het toestel te hoog wordt, kan dit leiden tot brand, schade aan het toestel en/of persoonlijk letsel. 7 Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn. 8 Gebruik het toestel niet wanneer het ondersteboven is geplaatst. Het kan hierdoor oververhit raken, wat kan leiden tot schade. 9 Gebruik geen overdreven kracht op de schakelaars, knoppen en/of snoeren. 10 Wanneer u de stekker uit het stopcontact haalt, moet u aan de stekker zelf trekken, niet aan het snoer. 11 Maak dit toestel niet schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen. Gebruik alleen een schone, droge doek. 12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. Yamaha aanvaardt geen aansprakelijkheid voor enige schade veroorzaakt door gebruik van dit toestel met een ander voltage dan aangegeven staat. 13 Om schade door blikseminslag te voorkomen, dient u de stekker uit het stopcontact te halen wanneer het onweert. 14 Probeer niet zelf wijzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend Yamaha servicepersoneel wanneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te maken. 15 Wanneer u dit toestel voor langere tijd niet zult gebruiken (bijv. vakantie), dient u de stekker uit het stopcontact te halen. 16 Zorg dat u het gedeelte "Verhelpen van storingen" voor algemene bedieningsfouten raadpleegt voordat u concludeert dat dit toestel een storing vertoont. 17 Voor u dit toestel verplaatst, dient u op A te drukken om dit toestel uit (standby) te schakelen en de stekker uit het stopcontact te halen. 18 Er zal zich condens vormen wanneer de omgevingstemperatuur plotseling verandert. Haal de stekker uit het stopcontact en laat het toestel met rust. 19 Wanneer het toestel langere tijd achter elkaar gebruikt wordt, kan het warm worden. Schakel de stroom uit en laat het toestel afkoelen.

Installeer dit toestel in de buurt van een stopcontact op een plek waar u de stekker gemakkelijk kunt bereiken

21 De batterijen mogen niet worden blootgesteld aan hitte, zoals door direct zonlicht, vuur of iets dergelijks. Gooi de batterijen weg volgens de in uw regio geldende regelgeving. 22 Een te hoge geluidsdruk (volume) van een oortelefoon of hoofdtelefoon kan leiden tot gehoorschade. n Opmerkingen over afstandsbedieningen en batterijen

• Mors geen water of andere vloeistoffen op de afstandsbediening.

• Laat de afstandsbediening niet vallen.

• Laat de afstandsbediening niet liggen en bewaar hem niet op de volgende plekken: – zeer vochtige plekken, bijvoorbeeld bij een bad – plekken waar de temperatuur hoog kan worden, zoals bij de verwarming of kachel – zeer koude plekken – stoffige plekken

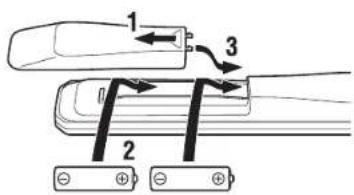

• Voer de batterij in in overeenstemming met de polariteitsmarkeringen (+ en –).

• Verwissel alle batterijen wanneer u het volgende merkt: – het bereik van de afstandsbediening wordt minder – de zendindicator knippert niet of wordt zwakker

• Als de batterijen leeg raken, haal ze dan onmiddellijk uit de vereenvoudigde afstandsbediening om een explosie of zuurlekkage te voorkomen.

• Indien u lekkende batterijen aantreft, dient u deze direct weg te gooien zonder het lekkende materiaal aan te raken. Als uw huid, ogen of mond in contact komen met het lekkende materiaal, dient u het onmiddellijk te spoelen en een dokter te consulteren. Reinig het batterijvak grondig voordat u nieuwe batterijen plaatst.

• Gebruik geen oude en nieuwe batterijen door elkaar. Dit kan de levensduur van de nieuwe batterijen verkorten of ervoor zorgen dat oude batterijen lekken.

• Gebruik geen verschillende soorten batterijen door elkaar (alkali en gewone batterijen bijvoorbeeld). De specificaties van batterijen kunnen anders zijn, ook al lijken ze hetzelfde. Er kan gevaar op explosie bestaan als de batterijen onjuist vervangen worden.

• Voordat u nieuwe batterijen plaatst, veeg het compartiment schoon.

• Gooi batterijen weg zoals voorgeschreven wordt door de reguleringen in uw regio.

• Houd batterijen buiten het bereik van kinderen. Als een batterij per ongeluk wordt ingeslikt, dient u onmiddellijk een arts te raadplegen.

• Als van plan bent om de afstandsbediening van de TV lange tijd niet te gebruiken, verwijdert u de batterijen uit de afstandsbediening.

• De meegeleverde batterijen niet opladen of uit elkaar halen. LET OP: LEES HET VOLGENDE VOOR U DIT TOESTEL IN GEBRUIK NEEMT. WAARSCHUWING OM DE RISICO’S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN. De stroomvoorziening van dit toestel is niet afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zelf uitgeschakeld met A. Dit is de zogenaamde standby-stand. In deze toestand is het toestel ontworpen een zeer kleine hoeveelheid stroom te verbruiken.LET OP: LEES HET VOLGENDE VOOR U DIT TOESTEL IN GEBRUIK NEEMT. ii Nl Nederlands De gebruiker mag geen reverse engineering, decompilatie, wijzigingen, vertalingen of demontage uitvoeren op de software die, zij het als onderdeel of als geheel, in deze eenheid wordt gebruikt. Voor zakelijke gebruikers, werknemers van de onderneming zelf, evenals haar bedrijfspartners, moet de contractuele bannen die binnen deze clausule uiteen worden gezet, naleven. Als de punten van deze clausule en dit contract niet worden nageleefd, zal de gebruiker het gebruik van de software onmiddellijk stopzetten. Informatie voor gebruikers over inzameling en verwijdering van oude apparaten en gebruikte batterijen Deze tekens op de producten, verpakkingen en/of bijgaande documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet mogen worden gemengd met algemeen huishoudelijk afval. Breng alstublieft voor de juiste behandeling, herwinning en hergebruik van oude producten en gebruikte batterijen deze naar daarvoor bestemde verzamelpunten, in overeenstemming met uw nationale wetgeving en de instructies 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen, helpt u natuurlijke rijkdommen te beschermen en voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving, die zich zouden kunnen voordoen door ongepaste afvalverwerking. Voor meer informatie over het inzamelen en hergebruik van oude producten en batterijen kunt u contact opnemen met uw plaatselijke gemeentebestuur, uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht. [Informatie over verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn alleen geldig in de Europese Unie. Mocht u artikelen weg willen gooien, neem dan alstublieft contact op met uw plaatselijke overheidsinstantie of dealer en vraag naar de juiste manier van verwijderen. Opmerking bij het batterijteken (onderste twee voorbeelden): Dit teken wordt mogelijk gebruikt in combinatie met een scheikundig symbool. In dat geval voldoet het aan de eis en de richtlijn, die is opgesteld voor het betreffende chemisch product. Wij, Yamaha Music Europe GmbH, verklaren hierbij dat dit toestel voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 1999/5/EC. Yamaha Music Europe GmbH Siemensstr. 22-34 25462 Rellingen, Germany Tel: +49-4101-303-0INTRODUCTIE 2 Nl INTRODUCTIE ..................................................................... 2 Wat dit toestel kan..........................................................................................2 Meegeleverde accessoires..............................................................................2

SPECIFICATIES...................................................................17 u Dit toestel is een geïntegreerde versterker die analoge stereosignalen aan een erg hoge geluidskwaliteit afspeelt. In combinatie met luidsprekers kan dit toestel muziek afspelen aan een erg hoge geluidskwaliteit. u TREBLE (hoge frequenties), BASS (lage frequenties) en BALANCE (rechter en linker geluidsbalans) kunnen naar wens worden aangepast met de bedieningen op het voorpaneel.u Met de USB DAC-functie kunt u muziek afspelen die is opgeslagen op een PC (+bladzijde 11). u Genieten van puur Hi-Fi-geluid met behulp van de functie PURE DIRECT (+bladzijde 13). u De bassen versterken door een subwoofer (lagetonenluidspreker) aan te sluiten (+bladzijde 9).Controleer of u alle volgende onderdelen ontvangen heeft. INHOUD INTRODUCTIE Wat dit toestel kan Meegeleverde accessoires Afstandsbediening Batterijen (× 2) (AA, R6, UM-3)NAMEN EN FUNCTIES VAN DE ONDERDELEN 3 Nl Nederlands 1 A Knop (aan/uit) Schakelt het toestel in en uit, of activeert wachtstand. In de stand-bymodus verbruikt het toestel slechts een kleine hoeveelheid stroom. 2 Aan/uit-lampje Dit lampje licht op wanneer het toestel aan staat.

PHONES-aansluiting Sluit uw hoofdtelefoon aan. Als er een hoofdtelefoon is aangesloten, komt er geen geluid uit de luidsprekers of subwoofer (lagetonenluidspreker). 4 BASS-regelaar Verhoogt of verlaagt de versterking van de lage tonen. Bedieningsbereik: –10 dB tot +10 dB 5 TREBLE-regelaar Verhoogt of verlaagt de versterking van de hoge tonen. Bedieningsbereik: –10 dB tot +10 dB

BALANCE-regelaar Regelt de geluidsbalans van de linker- en rechterluidsprekers om onevenwichtig geluid te compenseren. 7 VOLUME-regelaar Dient om het volume aan te passen.

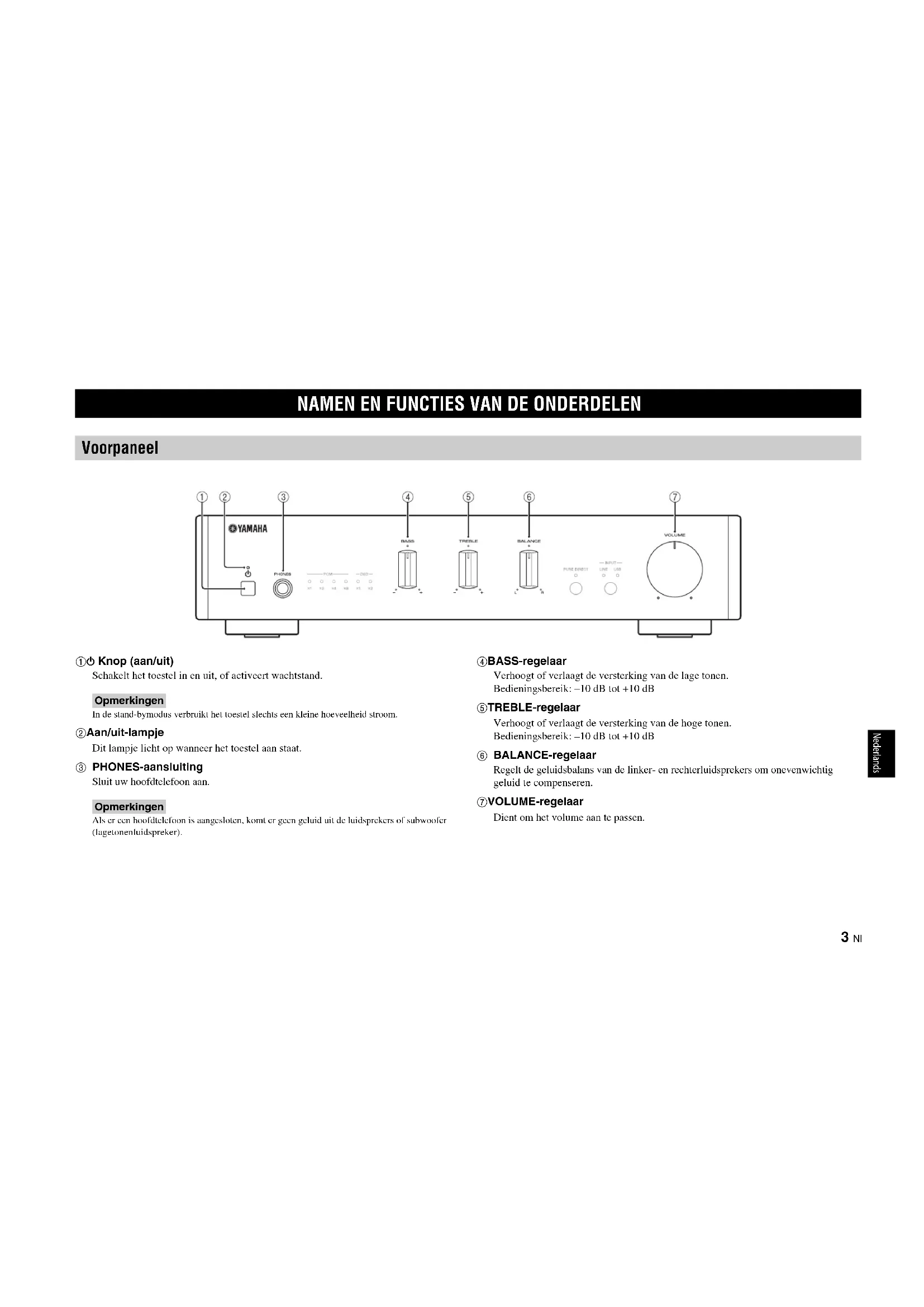

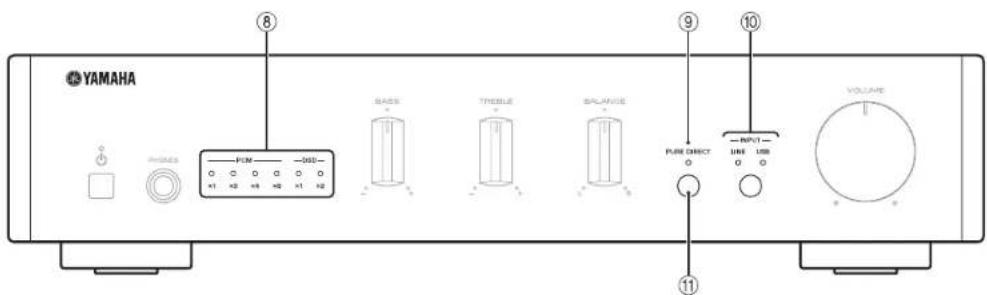

NAMEN EN FUNCTIES VAN DE ONDERDELEN

Voorpaneel Opmerkingen OpmerkingenNAMEN EN FUNCTIES VAN DE ONDERDELEN 4 Nl 8 USB DAC-lampjes Deze lampjes lichten op wanneer de USB-aansluiting van dit toestel audiosignalen ontvangt (+bladzijde 12). 9 PURE DIRECT lampje Dit lampje licht op wanneer de functie PURE DIRECT wordt aangezet. (+bladzijde 13). 0 INPUT-knop en -lampje Elke keer als u op deze knop drukt, schakelt de invoerbron tussen LINE of USB. De lampjes van de ingangsbronnen lichten op als de overeenkomstige ingangsbronnen worden gekozen. houd de knop ingedrukt om de functie PURE DIRECT in of uit te schakelen.

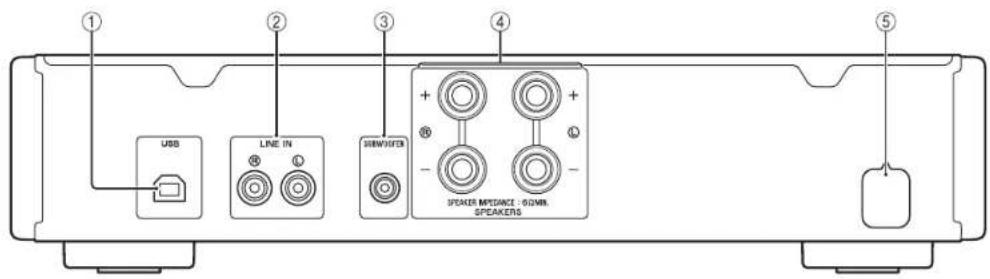

Afstandsbedieningssensor Ontvangt infrarode signalen van de afstandsbediening.NAMEN EN FUNCTIES VAN DE ONDERDELEN 5 Nl Nederlands 1 USB-aansluiting (type B) Dient om het toestel aan te sluiten op een PC (+bladzijde 8).

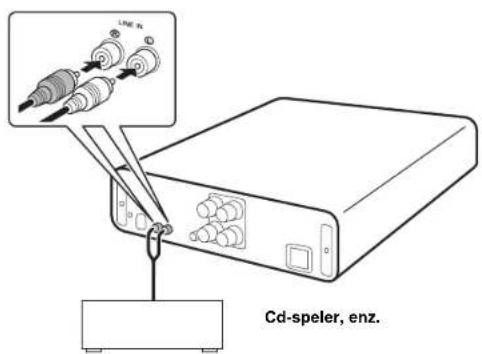

LINE IN-aansluiting Dient om een extern component aan te sluiten (+bladzijde 8).

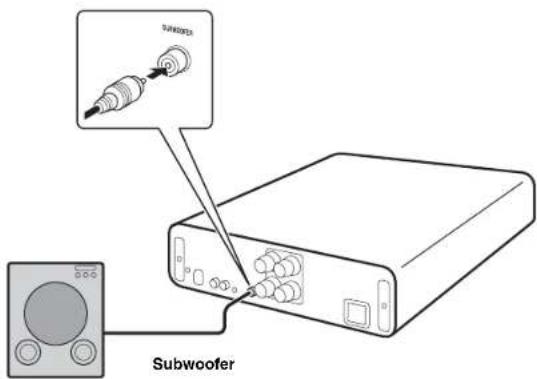

SUBWOOFER-aansluiting Hier sluit u een subwoofer (lagetonenluidspreker) met ingebouwde versterker aan (+bladzijde 8). 4 SPEAKERS-aansluitingen Dient om de luidsprekers aan te sluiten (+bladzijde 8).

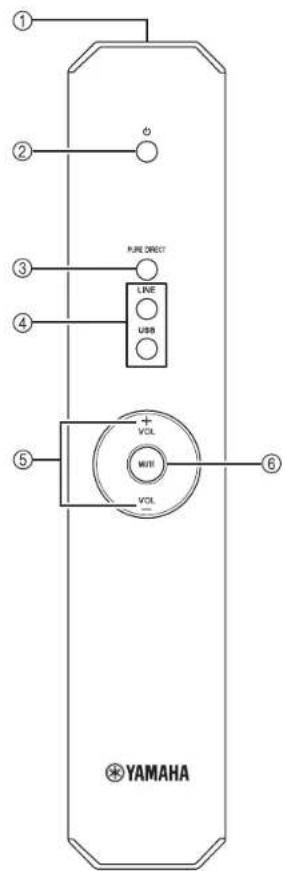

A (aan/uit) Schakelt het toestel in en uit, of activeert wachtstand.

PURE DIRECT Geeft elke ingangsbron weer in de zuiverst mogelijke geluidskwaliteit (+bladzijde 13). 4 Invoerkeuzetoetsen Hiermee kiest u de ingangsbron (LINE of USB) waar u naar wilt luisteren.

VOL +/– Dient om het volume aan te passen.

MUTE Vermindert het huidige volumeniveau met ongeveer 20 dB. Druk nog eens op deze toets om de audioweergave te hervatten op het oorspronkelijke volumeniveau. Wanneer u op VOL +/– drukt kunt u het dempen ongedaan maken. Het INPUT-lampje op het voorpaneel voor de huidige invoerbron knippert wanneer de uitvoer gedempt is. AfstandsbedieningNAMEN EN FUNCTIES VAN DE ONDERDELEN 7 Nl Nederlands n Batterijen plaatsen

• Er mogen zich geen grote obstakels bevinden tussen de afstandsbediening en het toestel.

• Vervang alle batterijen als u merkt dat het werkingsbereik van de afstandsbediening kleiner wordt. n Werkingsbereik Richt de afstandsbediening binnen het hieronder weergegeven bedieningsbereik op de afstandsbedieningssensor op het toestel. Opmerkingen AA, R6, UM-3 -batterijen Ongeveer 6 m AfstandsbedieningAANSLUITINGEN 8 Nl Zorg ervoor dat u L (links) aansluit op L, en R (rechts) op R, "+" op "+" en "–" op "–". Als de aansluitingen niet kloppen, is het mogelijk dat er geen geluid wordt weergegeven via de luidsprekers en als de polariteit van de luidsprekeraansluitingen niet correct is, is het mogelijk dat de weergave onnatuurlijk klinkt met te weinig lage tonen. Raadpleeg de gebruikershandleiding van elk van uw componenten. Zorg ervoor dat u een kabel van het type RCA of een in de winkel verkrijgbare USB-kabel gebruikt om de audiocomponenten aan te sluiten. Sluit dit toestel of andere componenten pas op het lichtnet aan nadat alle aansluitingen tussen componenten gemaakt zijn. Sluit de analoge audio-uitvoerstekkers van het externe component aan op de LINE IN- aansluitingen van het toestel zoals hieronder wordt afgebeeld. Verbind de SPEAKERS-aansluitingen van het toestel met de aansluitingen van de luidsprekers zoals weergegeven in de afbeelding. AANSLUITINGEN LET OP Een extern component aansluiten Cd-speler, enz. De luidsprekers aansluitenAANSLUITINGEN 9 Nl Nederlands n Luidsprekerkabels aansluiten 1 Verwijder ongeveer 10 mm van de isolatie van het einde van de luidsprekerkabels. 2 Draai de ontblote draadjes stevig in elkaar. 3 Draai de knop los. 4 Steek een ontbloot kabeleind in het gat aan de zijkant van elke aansluiting. 5 Draai de knop aan om de kabel goed vast te maken.

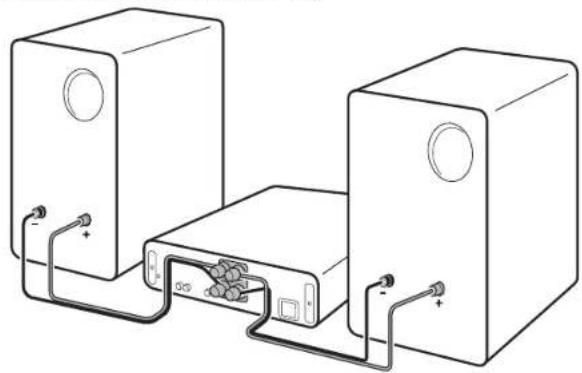

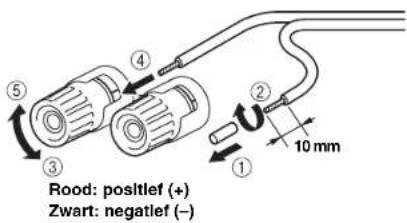

• Gebruik luidsprekers met een impedantie van 6 Ω of hoger.

• Laat blootliggende luidsprekerdraden niet met elkaar of met metalen onderdelen van het toestel in contact komen. Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken. n Een banaansteker gebruiken (alleen modellen voor Noord- Amerika, China en Australië) 1 Draai de knop aan. 2 Steek de banaansteker in het uiteinde van de betreffende aansluiting. Om een subwoofer (lagetonenluidspreker) te gebruiken, verbindt u de stekker van de subwoofer (lagetonenluidspreker) met de SUBWOOFER-aansluiting van dit toestel zoals weergegeven in de afbeelding. Nadat u alle aansluitingen hebt gemaakt, steekt u de stekker van het netsnoer in een stopcontact. LET OP 10 mm Rood: positief (+) Zwart: negatief (–) Banaansteker Een subwoofer (lagetonenluidspreker) aansluiten Aansluiten op een stroombron SubwooferAFSPELEN 10 Nl 1 Draai aan de VOLUME-regelaar op het voorpaneel volledig tegen de klok in om niet plotseling geluid luid af te spelen. 2 Druk op de knop A (aan/uit) op het voorpaneel (of op de knop A (aan/uit) op de afstandsbediening) om het toestel aan te schakelen. 3 Druk op de INPUT-knop op het voorpaneel (of op de invoerselectieknoppen op de afstandsbediening) om LINE of USB te selecteren. Het lampje van de gekozen ingangsbron gaat branden. 4 Speel de gekozen invoerbron af. 5 Draai aan de VOLUME-regelaar op het voorpaneel (of druk op VOL +/– op de afstandsbediening) om het volume aan te passen. 6 Druk na het luisteren op de knop A (aan/uit) op het voorpaneel (of op de knop A (aan/uit) op de afstandsbediening) om het toestel in de stand- bymodus te zetten. AFSPELEN Een bron afspelen VOLUMEINPUT A (aan/uit) InvoerkeuzetoetsenVOL +/– Functie automatische standby

De functie automatische standby wordt als volgt geactiveerd (standaardinstelling). - Het toestel wordt automatisch uitgeschakeld als er meer dan 8 uur geen bediening werd uitgevoerd. De functie automatische standby activeren/deactiveren 1 Steek de stekker van het netsnoer in een stopcontact terwijl u A (aan/uit) op het toestel ingedrukt houdt. 2 Houd A (aan/uit) ingedrukt.

De functie automatische standby wisselt en het aan/uit-lampje knippert als volgt: - Functie automatische standby geactiveerd: twee keer knipperen- Functie automatische standby gedeactiveerd: één keer knipperenOP EEN PC OPGESLAGEN MUZIEK AFSPELEN (USB DAC-FUNCTIE) 11 Nl Nederlands Als er een PC is aangesloten op de USB-aansluiting van het toestel, werkt het toestel als een USB DAC en kunt u op de PC opgeslagen liedjes afspelen. n Ondersteunde besturingssystemen De USB-verbinding is beschikbaar voor PC's met de volgende besturingssystemen: Voor Windows: Windows 7 (32/64bit) / Windows 8 (32/64bit) /Windows 8.1 (32/64bit) Voor Mac: OS X 10.6.4 of later

• De werking met andere besturingssystemen kan niet worden gegarandeerd.

• Het is mogelijk dat, afhankelijk van de configuratie of de omgeving van de PC, zelfs met bovenstaande besturingssystemen de verbinding niet werkt. n Het speciale stuurprogramma Voordat u een PC aansluit op dit toestel, moet u het speciale stuurprogramma op de PC installeren. Het speciale stuurprogramma is alleen voor Windows beschikbaar. Voor Mac is het standaard stuurprogramma van Mac OS beschikbaar. 1 Ga naar de onderstaande URL om de speciale "Yamaha HiFi USB Driver" te downloaden. Pak vervolgens het bestand uit en laat het uitvoeren. 2 Installeer de gedownloade "Yamaha HiFi USB Driver" op uw PC. Raadpleeg de met het gedownloade stuurprogramma meegeleverde installatiehandleiding voor meer informatie. 3 Verlaat alle actieve toepassingen wanneer de installatie voltooid is.

• Het is mogelijk dat de werking niet correct verloopt als de PC op het toestel werd aangesloten voordat het stuurprogramma geïnstalleerd werd.

• De "Yamaha HiFi USB Driver" is onderhevig aan wijzigingen zonder voorafgaande kennisgeving. Raadpleeg de downloadpagina van het stuurprogramma voor details en de nieuwste informatie. OP EEN PC OPGESLAGEN MUZIEK AFSPELEN (USB DAC-FUNCTIE) Opmerkingen

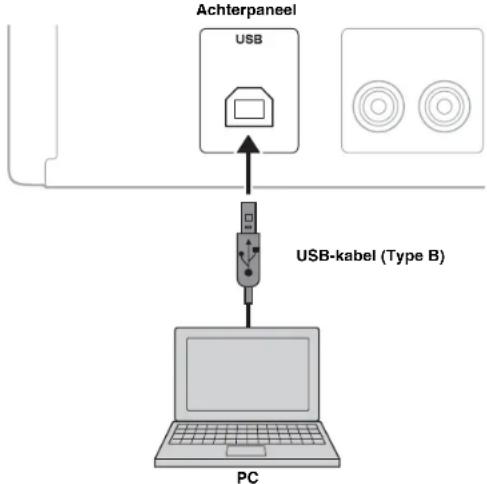

USB-kabel (Type B)Achterpaneel Website voor het downloaden van de speciale driver URL: http://download.yamaha.com/ OpmerkingenOP EEN PC OPGESLAGEN MUZIEK AFSPELEN (USB DAC-FUNCTIE) 12 Nl n Op de PC opgeslagen muziek afspelen 1 Sluit de PC aan op het toestel met een USB-kabel. 2 Schakel de PC aan. 3 Druk op de knop A (aan/uit) op het voorpaneel (of op de knop A (aan/uit) op de afstandsbediening) om het toestel in te schakelen. 4 Druk op de INPUT-knop op het voorpaneel (of op USB op de afstandsbediening) om USB te selecteren. 5 Stel de audio-uitvoerbestemming van de PC op "Yamaha A-U670/ A-U671". Met Windows OS: Configuratiescherm -> Hardware en geluiden -> Geluid -> Tabblad [Playback] Met Mac OS: Systeemvoorkeuren -> Geluid -> Tabblad [Output] De instelling kan variëren afhankelijk van het besturingssysteem. Raadpleeg voor meer informatie de fabrikant van uw PC. 6 De PC bedienen om muziekbestanden af te spelen. Wanneer er een muzieksignaal van de PC naar het toestel wordt gestuurd, licht het USB DAC-lampje op het voorpaneel op en knippert het volgens de samplingfrequentie van de muziek die wordt afgespeeld. Hieronder staan de voor het toestel beschikbare samplingfrequenties: n Het geluidsvolume aanpassen Om een hogere geluidskwaliteit te bekomen, stelt u het geluidsvolume op de PC op het maximum en verhoogt u gelijkmatig het geluidsvolume op dit toestel vanaf het minimum tot aan het gewenste geluidsniveau.

• Ontkoppel de USB-kabel niet, schakel het toestel niet uit, of verander de invoer niet terwijl u muziek afspeelt op een met USB-kabel verbonden PC. Anders kan dit defecten veroorzaken.

• Om de besturingsgeluiden van de PC te dempen tijdens het afspelen van muziek, wijzigt u de instelling op uw PC.

• Als de muziekbestanden niet correct kunnen worden afgespeeld, herstart u de computer en voert u bovenstaande procedure opnieuw uit.

• De op uw PC opgeslagen muziekbestanden kunnen niet worden bediend vanaf dit toestel. Bedien ze via de PC. USB DAC-lampjeINPUT A (aan/uit) USB

Lampje Frequentie PCM ×1 44,1/48 kHz ×2 88,2/96 kHz ×4 176,4/192 kHz ×8 352,8/384 kHz DSD ×1 2,8224 MHz ×2 5,6448 MHz OpmerkingenHET GEWENSTE GELUID INSTELLEN 13 Nl Nederlands n Puur Hi-Fi-geluid weergeven (PURE DIRECT) Met de functie PURE DIRECT aan, worden de BASS-, TREBLE- en BALANCE-circuits omzeild om ruis te verminderen. Daarom kunt u, voor alle ingangsbronnen, van muziekweergave genieten met pure, hoge kwaliteit. Houd de knop INPUT op het voorpaneel ingedrukt (of druk op de afstandsbediening op de knop PURE DIRECT) om de functie PURE DIRECT in of uit te schakelen. Het PURE DIRECT-lampje licht op als deze functie ingeschakeld is. De regelaars voor BASS, TREBLE en BALANCE werken niet terwijl de PURE DIRECT-functie ingeschakeld is.

HET GEWENSTE GELUID INSTELLEN

Opmerkingen PURE DIRECTPURE DIRECT-lampjeINPUTVERHELPEN VAN STORINGEN 14 Nl Raadpleeg de tabel hieronder indien dit toestel niet naar behoren functioneert. Als het probleem niet hieronder vermeld staat, of als de aanwijzingen het probleem niet verhelpen, zet het toestel dan uit, haal de stekker uit het stopcontact en neem dan contact op met uw dichtstbijzijnde Yamaha-dealer of -servicecentrum.

VERHELPEN VAN STORINGEN

Probleem Oorzaak Oplossing Zie bladzijde Het toestel kan niet worden ingeschakeld. Het netsnoer is niet goed aangesloten of de stekker is niet goed in het stopcontact gestoken. Sluit het netsnoer stevig aan.

De beveiliging is in werking getreden door een kortsluiting enz. Controleer of de luidsprekerdraden elkaar niet raken en zet dan het toestel opnieuw aan.

Er is een probleem met het interne schakelsysteem van het toestel. Koppel het netsnoer los en neem contact op met de dichtstbijzijnde erkende Yamaha-dealer of het dichtstbijzijnde servicecentrum.

Er is een luidspreker aangesloten met een lage impedantie. Gebruik luidspreker(s) met een correcte impedantie (6 Ω of hoger).

Het toestel gaat plotseling uit en het aan/ uit-lampje gaat uit. De luidsprekerkabels staan met elkaar in contact of veroorzaken kortsluiting tegen het achterpaneel. Sluit de luidsprekerkabels correct aan en schakel het toestel opnieuw in. Controleer nadat u het toestel hebt ingeschakeld of het geluid uit de luidsprekers normaal klinkt.

De luidspreker functioneert niet goed. Vervang de luidsprekerset en schakel de stroom opnieuw in. Controleer nadat u het toestel hebt ingeschakeld of het geluid uit de luidsprekers normaal klinkt.

De beveiliging is in werking getreden door een overdadige invoer of overdadig volumeniveau. Draai aan de VOLUME-regelaar op het voorpaneel om het volumeniveau te verminderen en schakel de stroom vervolgens weer in.

De beveiliging is in werking getreden door een te hoge interne temperatuur. Wacht ongeveer 30 minuten om de temperatuur in het toestel te laten dalen, draai aan de VOLUME-regelaar op het voorpaneel om het volume te verlagen en schakel de stroom vervolgens weer in. Zet het toestel op een plaats waar het toestel zijn warmte gemakkelijk kwijt kan.

Het toestel heeft blootgestaan aan een sterke, externe elektrische schok (bijvoorbeeld een blikseminslag of een ontlading van statische elektriciteit). Schakel dit toestel uit, koppel het netsnoer los, sluit het weer aan na 30 seconden en gebruik het toestel vervolgens normaal.

Er is een probleem met het interne schakelsysteem van het toestel. Koppel het netsnoer los en neem contact op met de dichtstbijzijnde erkende Yamaha-dealer of het dichtstbijzijnde servicecentrum.

-VERHELPEN VAN STORINGEN

15 Nl Nederlands Geen geluid. De hoofdtelefoon is aangesloten. (Als er een hoofdtelefoon is aangesloten, komt er geen geluid uit de luidsprekers of subwoofer (lagetonenluidspreker)). Ontkoppel de hoofdtelefoon wanneer u de luidsprekers of subwoofer (lagetonenluidspreker) gebruikt.

Het geluid is onderbroken. Schakel het dempen uit.

De bedrading is niet op de juiste manier aangesloten. Sluit de stereokabels van de audio-apparaten en de luidsprekerkabels correct aan. Als het probleem zich blijft voordoen, zijn de kabels mogelijk defect.

Op de aangesloten component is het afspelen gestopt. Zet de component aan en start het afspelen.

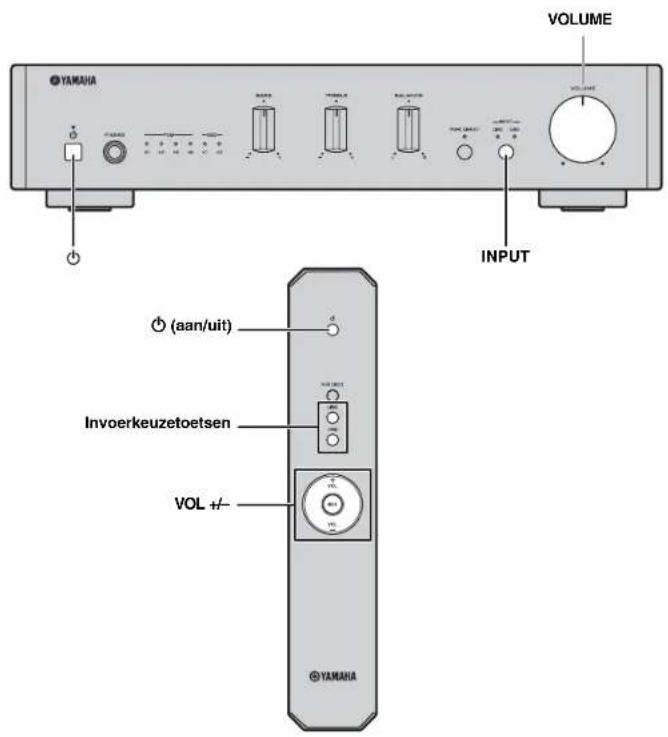

Er is geen geschikte ingangsbron geselecteerd. Kies een geschikte ingangsbron met de INPUT-knop op het voorpaneel (of de invoerkeuzetoetsen op de afstandbediening).

Het stuurprogramma is niet geïnstalleerd op de PC die via de USB- kabel verbonden is met het toestel. Voordat u een PC aansluit op dit toestel, moet u het stuurprogramma op de PC installeren.

Het volume van het toestel staat op het minimum. Zet het volume hoger met de VOLUME-regelaar zodat u het geluid kunt horen.

Het toestel kan niet worden uitgeschakeld. De interne microprocessor blijft hangen door een externe elektronische schok (blikseminslag, te veel statische energie, enz:) of door een vermindering van de stroomtoevoer. Druk gedurende 10 seconden of langer op de aan/uit-knop op het voorpaneel van het toestel om het toestel opnieuw op te starten (als het probleem zich blijft voordoen, trekt u de stekker uit het stopcontact en steekt u hem na ongeveer 30 seconden terug in het stopcontact).

Er komt slechts aan één kant geluid uit de luidspreker. De bedrading is niet op de juiste manier aangesloten. Verbind de kabels correct. Als het probleem zich blijft voordoen, zijn de kabels mogelijk defect.

De BALANCE-regelaar is verkeerd ingesteld. Stel de BALANCE-regelaar in op de geschikte stand.

De lage tonen klinken te zwak en de weergave is sfeerloos. (Wanneer er een subwoofer (lagetonenluidspreker) is aangesloten). De subwoofer (lagetonenluidspreker) is niet correct aangesloten. Verbind de kabels correct. Als het probleem zich blijft voordoen is de instelling van de subwoofer (lagetonenluidspreker) misschien niet correct.

De kabels (+ en – ) zijn omgekeerd aangesloten op de versterker of de luidsprekers. Sluit de luidsprekerkabels aan op de juiste fase (+ en – ).

De BASS-regelaar is verkeerd ingesteld. Stel de BASS-regelaar in op de geschikte stand.

U hoort een "gezoem". De bedrading is niet op de juiste manier aangesloten. Sluit de audiostekers stevig aan. Als het probleem zich blijft voordoen, zijn de kabels mogelijk defect.

Het geluidsniveau is laag. Het volume van het toestel staat op een laag niveau. Zet het volume hoger met de VOLUME-regelaar zodat u het geluid kunt horen.

Het geluidsvolume van een met het toestel via een USB-kabel verbonden PC staat te laag. Zet het volumeniveau van de PC hoger.

De BASS-, TREBLE- en BALANCE- regelaars werken niet. De PURE DIRECT-functie is ingeschakeld. Schakel de functie PURE DIRECT uit.

Probleem Oorzaak Oplossing Zie bladzijdeVERHELPEN VAN STORINGEN 16 Nl De verbonden PC herkent dit toestel niet. Het besturingssysteem van de PC wordt niet ondersteund. Gebruik een PC met een besturingssysteem waarvan gegarandeerd wordt dat het wel werkt.

De uitvoer van de PC of toepassing wordt gedempt. Annuleer het dempen op de PC of toepassing.

Er is veel ruis. Er werd een andere toepassing geopend op de PC terwijl de muziek aan het afspelen was. (Als er een andere toepassing wordt geopend terwijl een muziekbestand wordt afgespeeld, is het mogelijk dat het geluid tijdelijk wegvalt of dat er ruis te horen is.) Open geen andere toepassingen tijdens het afspelen van muziekbestanden.

Het geluid werd onderbroken. Er werd een andere toepassing geopend op de PC terwijl de muziek aan het afspelen was. (Als er een andere toepassing wordt geopend terwijl een muziekbestand wordt afgespeeld, is het mogelijk dat het geluid tijdelijk wegvalt of dat er ruis te horen is.) Open geen andere toepassingen tijdens het afspelen van muziekbestanden.

De muziekbestanden kunnen niet worden afgespeeld. De muziekgegevens worden niet correct weergegeven omdat dit toestel verbonden is met de PC, of om dat de invoerbron van dit toestel werd overgeschakeld maar USB terwijl de muziektoepassing op de PC actief was. Verbindt dit toestel met de PC en stel de invoerbron van het toestel op voorhand in op USB. Open vervolgens de muziektoepassing en start het afspelen.

De speciale "Yamaha HiFi USB Driver" werd niet correct geïnstalleerd. Installeer de "Yamaha HiFi USB Driver" opnieuw door de correcte werkwijze te volgen.

De audio-uitvoerbestemming op de computer staat niet ingesteld op "Yamaha A-U670/A-U671". Stel de audio-uitvoerbestemming van de computer in op "Yamaha A-U670/A-U671".

Probleem Oorzaak Oplossing Zie bladzijdeSPECIFICATIES 17 Nl Nederlands AUDIOGEDEELTE n LINE IN
