INHALTSVERZEICHNIS

EINLEITUNG 2

Die Funktionen des Gerats 2

Mitgeliefertes Zubehor 2

NAMEN UND FUNKTIONEN DER TEILE 3

Vorderseite 3

Rückseite 5

Fernbedienung 6

ANSCHLUSSE 8

Anschlieben einer externen Komponente 8

Anschlieben der Laufsprecher 8

Anschlieben eines Subwoofer. 9

AnschlieBen an eine Stromquelle 9

WIEDERGABE 10

Wiedergeben einer Signalquelle 10

WIEDERGABE VON MUSIK, DIE AUF EINEM COMPUTER
GESPEICHERT IST (USB DAC-FUNKTION) 11

EINSTELLEN AUF DEN GEWUNSCHTEN KLANG 13

STÖRUNGSSUCHE 14

TECHNISCHE DATEN 17

EINLEITUNG

Die Funktionen des Geräts

Das Gerät ist ein integriertener Verständner, der analoge Stereosignale mit hoher Klangqualität wirdergibt. In Combination mit Lautspruchern kann das Gerät Music mit hoher Audioqualität wiedergeben.
TREBLE (Hochfrequenzbereich), BASS (Tieffrequenzbereich) und BALANCE (Balance rechts und links) konnen über die Steuerelemente an der Vorderseite nach Belieben angepasst werden.
Mit der USB DAC-Funktion konnen Sie Musik wiedergeben, die auf einem Computer gespeichert ist (15Seite 11).
GenieBSe Si reinen Hi-Fi-Klang mit der PURE DIRECT-Funktion (Seite 13).
Verständen Sie den Bass-Sound durch Anschluss eines Subwoofoers (wSeite 9).

Mitgeliefertes Zubehör

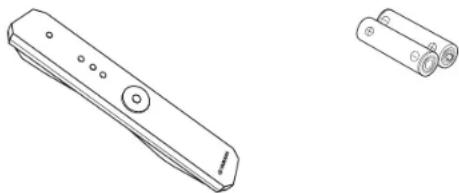

Bitte überprüfen Sie, ob Sie alle folgend aufgeführten Teile erhalten haben.

Fernbedienung Batterien (x 2) (AA, R6, UM-3)

NAMEN UND FUNKTIONEN DER TEILE

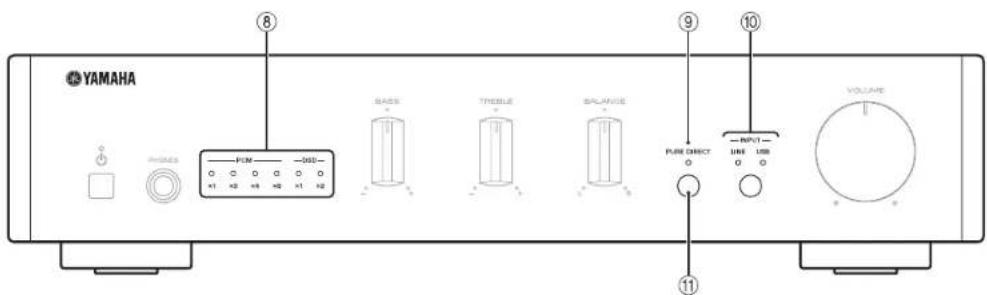

Vorderseite

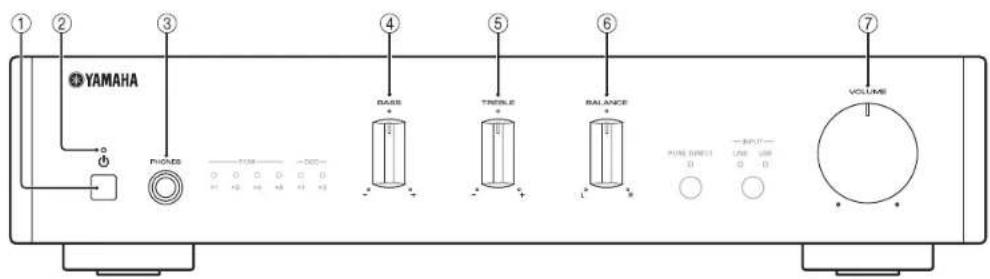

①Taste (Netztaste)

Schaltet deses Gerät ein oder in Bereitschaft.

Hinweise

Im Bereitschaftsmodus verbraucht das Gerät eine geringe Menge Strom.

②Netzanzelge

Leuchtet, wenn das Gerät eingeschaltet ist.

③ Buchse PHONES

Schlieben Sie ihren Kopfhörer an.

Hinweise

Wenn Kopfhorer angeschlossen sind, wird über die Lautsprecher und den Subwoofer kein Ton ausgegeben.

④Regler BASS

Erhöht oder verringer den Pegel der niedrigen Frenzen. Regelbereich: -10dB bis +10dB

⑤Regler TREBLE

Erhöht oder verringer den Pegel der hohen Frenquenzen. Regelbereich: -10dB bis +10dB

⑥ Regler BALANCE

Stellt das Lautstärkeverhältnis zwischen linkem und rechten Laatsprecher ein, um Klangunterschiede auszugleichen.

⑦Regler VOLUME

Pass die Lautstärke an.

NAMENUNDFUNKTIONENDERTEILE

USB DAC-Anzeigen

Leucht, wenn Audiosignale über den Buchse USB des Geräts eingespeit werden (inSeite 12).

PURE DIRECT-Anzelge

Leuchtet, wenn die PURE DIRECT-Funktion aktiviert ist (vSeite 13).

INPUT-Taste und-Anzeige

Bei jeder Betätigung der Taste schaltet die Eingangsquelle zwischen LINE und USB um. Die Eingangsquellenanzeigen leuchten, wenn die entsprechende Eingangsquelle ausgewählt wird. Halten Sie die Taste gedrirtk, um die PURE DIRECT-Funktion ein- oder auszuschalten.

Fernbedlenungssensor

Empfängt Infrarotsignale von der Fernbediedierung.

Rückseite

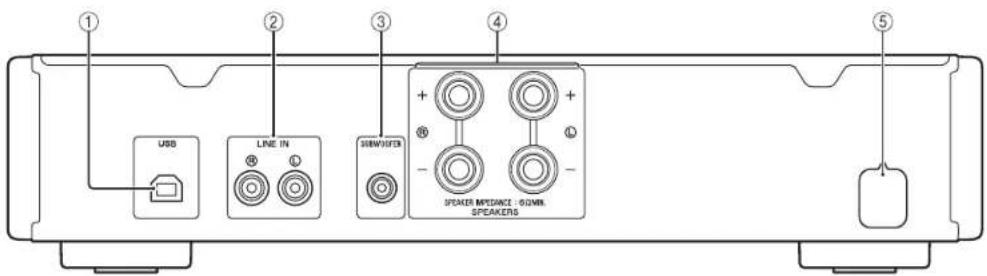

① Buchse USB (Typ B)

SchlieBen Sie hier einen Computer an (eSeite 8).

② Buchsen LINE IN

Schlieben Sie hier ein externes Gerät an (Seite 8).

Buchse SUBWOOFER

Schlieben Sie hier einen Subwoofer mit eingebautem Veränder an (Seite 8).

4Anschlusse SPEAKERS

SchlieBen Sie hier Lautsprecher an (Seite 8).

⑤Netzkabel

Fernbedienung

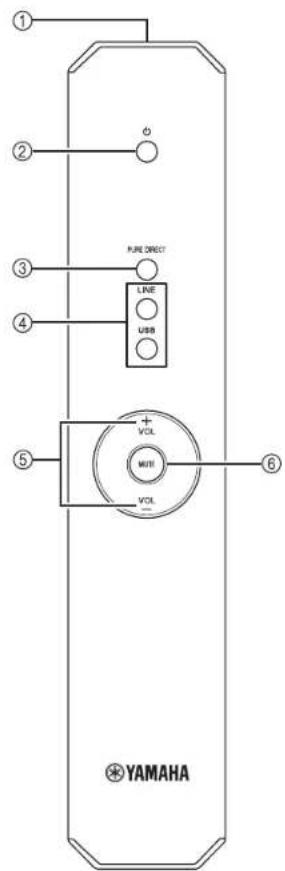

① Infrarotsender

Sendet Infrarot-Steuersignale.

② (Netzstate)

Schaltet dieses Gerät ein oder in Bereitschaft.

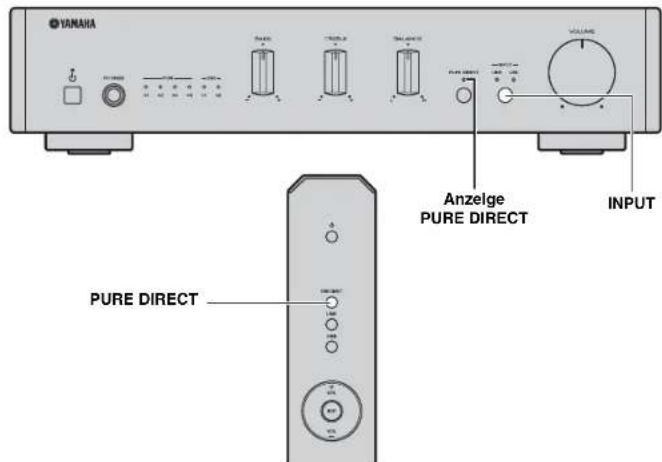

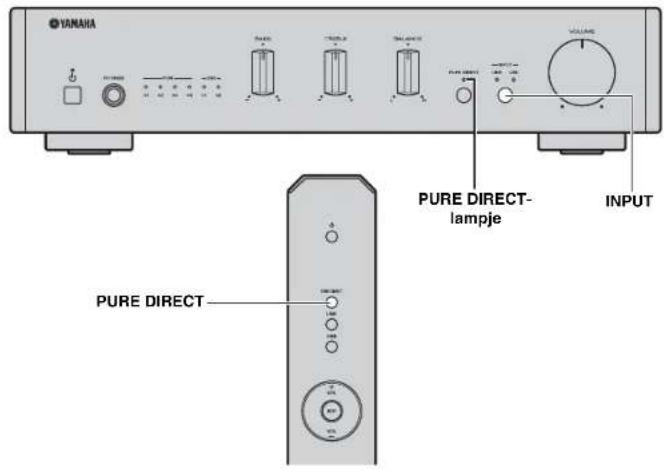

③ PURE DIRECT

Zur Wiedergabe des Signals einer beliebigen Eingangsquelle mit reinstmöglichem Klang (15)Seite 13).

④ Elngangswahltasten

Wählt die Eingangsgquelle (LINE oder USB), die Sie horen möchten.

⑤ VOL+/-

Pass dic Lautsturke an.

MUTE

Verringer den eingestellen Lautstärkepegel um etwa 20 dB. Drücken Sie die Taste erneut, um die Audioausgabe mit der zuletzt gewählten Lautstärke wieder einzahlten. Durch Beitigungen von VOL +/- wird die Stummschaltung ebenfalls aufgehoben.

Die INPUT-Anzeige an der Vorderseite für die aktuelle Eingangsquelle blinkt, während die Tonausgabe stummgeschaltet ist.

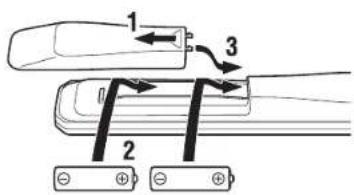

Einszen der Batterien

Batterien des Typs AA, R6, UM-3

■ Reichweite

Zeigen Sie mit der Fernbedienung auf den Fernbedienungssensor des Geräts, und bleiben Sie innerhalb der nachstehend angezeigten Reichweite.

Hinweise

• Zwischen der Fernbedienung und dieser Gerät dürfen sich keine große Hindermisse befinden.
  Wechseln Sie alle Batterien aus, sobald Sie bemerken, dass die Reichweite der Fernbedienung abnimmt.

ANSCHLUSSE

Achten Sie daraufuf, dass Sie L (links) an L, R (rechts) an R, 一 ^ an, ^ und 一 ^ an 一 ^ anschlieben. Wenn die Anschlusse fehlerchaft sind, ist möglicherweise von den Laufsprechem kein Ton zu horen, und wenn die Polaritat der Laufsprecheranschlüsse nicht stimmt, klingt es möglicherweise unnattirlich und es fahlen Basse. Schlagen Sieitte in den Bedienungsanleitungen der einzelnen Komponenten nach. Stellen Sie safer, dass Sie RCA-Kabel (Cinchkabel) oder ein im Handel erhaltliches USB-Kabel verwenden, um Audiokomponenten anzuschlieben.

VORSICHT

Schlieben Sie dieses Gerät und die anderen Komponenten erst an das Stromnetz an, wenn alle Anschlüsse zwischen den Komponenten vorgenommen wurden.

Anschlieben einer externen Komponente

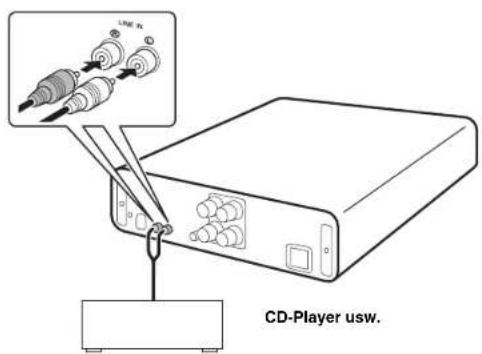

Verbinden Sie die analogen Audioausgänge der externen Komponente mit den Buchsen LINE IN des Geräts, wie in der Abbildung dargestellt.

Anschlieben der Laufsprecher

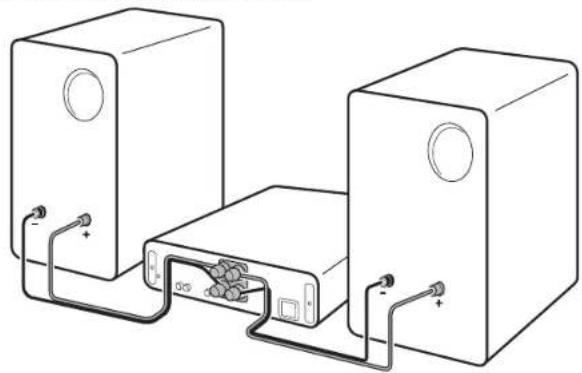

Verbinden Sie die Anschlüsse SPEAKERS des Geräts und die Anschlüsse der Laufsprecher wie in der Abbildung dargestellt.

Anschlieben der Laatsprecherkabel

① Entfernen Sie etwa 10 mm Isolierung vom Ende jeder Ader der Lautspracherkabel.
② Verdrilln Sie die abisolierten Laufsprechcradem fest.
③Drehen Sie den Knopf auf.
④ Stecken Sie jeweils eine abisolierte Ader in das seitliche Loch der einzeln Anschluss.
⑤ Drehen Sie den Knopf fest, um die Litze zu befestigen.

Rot: positively (+)
Schwarz: negatlv (-)

VORSICHT

• Verwenden Sie Laatsprecher mit einer Impedanz von 6 Ω oder hohen.
• Achten Sie daraufuf, dass die abisolierten Lautsprecheradern sich nicht gegenseitig und auch keine anderen Metalteile diesera Gerats berühren. Andernfalls konnten das Gerät und/oder die Lautsprecher beschädigt werden.

■ Anschluss über einen Bananstecker (nur Modelle für Nordamerika, China und Australien)

① Drehen Sie den Knopf fest.
② Stecken Sie den Bananenstecker hinten in den entsprechenden Anschluss hinein.

Anschlieben eines Subwoofoers

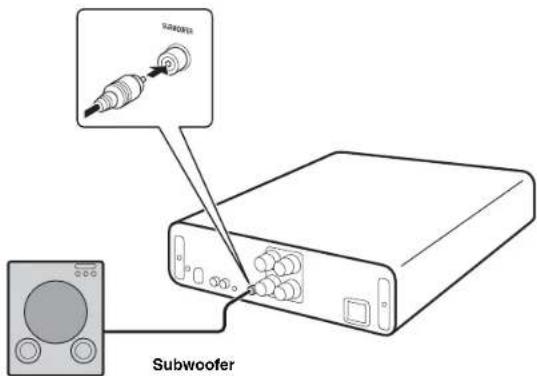

Um einen Subwoofer zu verwenden, verbinden Sie die Buchse des Subwoofoers mit der Buchse SUBWOOFER des Geräts, wie in der Abbildung dargestellt.

Anschlieben an eine Stromquelle

Nach dem Sie alle Anschlüsse hergestellt haben, schreiben Sie das Netzkabel an eine Netzsteckdose an.

WIEDERGABE

Wiedergeben einer Signalquelle

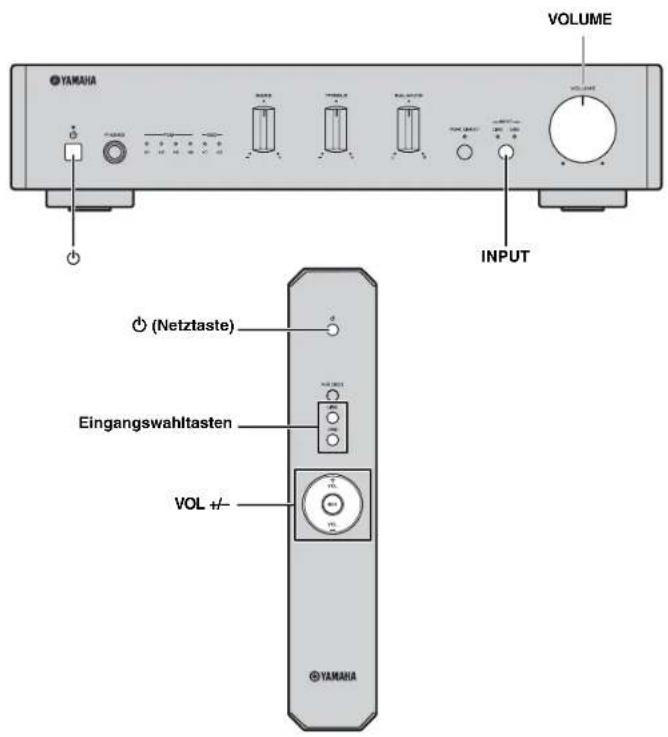

1 Drehen Sie den Regler VOLUME an der Vorderseite vollständig gegen den Uhrzeigersinn, damit nicht unvermittelt lauter Ton zu horen ist.
2 Drücken Sie die Taste (Netztaste) an der Vorderseite (oder drücken Sie die Taste (Netztaste) auf der Fernbedienung), um das Gerät einzuschalten.
3 Drucken Sie die INPUT-Taste an der Vorderseite (oder drucken Sie die Engangswahltasten auf der Fernbedienung), um LINE oder USB auszuwahlen. Die Anzeige für die ausgewählte Engangsquelle leuchtet auf.
4 Starten Sie die Wiedergabe an der Eingangsquelle.
5 Drehen Sie den Regler VOLUME an der Vorderseite (oder drücken Sie VOL +/- auf der Fernbedienung), um die Lautstärke anzupassen.
6 Wenn Sie die Wiedergabe beenden möchten, drücken Sie die Taste (Netztaste) auf der Vorderseite (oder drücken Sie die Taste (Netztaste) auf der Fernbedienung), um das Gerät in den Bereitschaftsmodus zu schalten.

Auto-Power-Standby-Funktion

Die Auto-Power-Standby-Funktion wird wie folgt aktiviert (Standardeinstellung).
- Das Gerät schaltet sich automatisch aus, wenn länger als 8 Stunden lang keine Bedienung erfolgt ist.

Aktivieren/deaktivieren der Auto-Power-Standby-Funktion

1 Halten Sie (Netzastc) am Gerat gedruckt und schlieben Sie das Netzkabel an die Netzsteckdose an.

2 H a 1 (Netzastwweitein gredrkt.
Die Auto-Power-Standby-Funktion schaltet sich um und die Netzanzeige blinkt wie folgt:
- Auto-Power-Standby-Funktion aktiviert: blinkkt zweimal
- Auto-Power-Standby-Funktion dcaktiviert: blinkt einmal

WIEDERGABE VON MUSIK, DIE AUF EINEM COMPUTER GESPEICHERT IST (USB DAC-FUNKTION)

Wennein Computer mit dem Buchse USB des Gerats verbunden ist, fungiert das Gerat als USB DAC und kann Titel wicdergcben, die auf dem Computer gespeichert sind.

Unterstutzte Betriebssysteme

Die USB-Verbindung ist bei Computern mit den folgenden Betriebsystemen verfügbar:

Fur Windows:Windows 7 (32/64 Bit)/Windows 8 (32/64 Bit)/Windows 8.1 (32/ 64 Bit)

Fur Mac: OS X 10.6.4 oder hoher

Hinweise

Der Betrieb unter anderen Betriebsystemen kann nicht garantiert werden.

Auch bei den ober aufgeführten Betriebssystemen kann der Betrieb abhängig von der Computerkconfiguration oder -umgebung daktiviert sein.

Installation des speziellen Treibers

Installieren Sie den speziellen Treiber auf dem Computer, bevor Sie einen Computer mit dieser Gerät verbinden. Der spezielle Treiber ist nur für Windows verfügbar. Für Mac kann der Standardtreiber für Mac OS für die Einstellung verwendet werden.

1 Rufen Sie die folgende URL auf, um sich den speziellen „Yamaha HiFi USB Driver“ herunterzuladen. Entpacken Sie die Daten und führen Sie sie aus.

Website for Download des speziellen Treibers
URL: http://download.yamaha.com/

2 Installieren Sie den heruntergeladenen „Yamaha HiFi USB Driver" auf dem Computer.

Ausfuhrliche Informationen finden Sie in der Installationsanleitung im Lieferumfang des heruntergeladenen Treibers.

3 Wenn die Installation abgeschlossen ist, beenden Sie alle laufenden Anwendungen.

Hinwelse

• Die Bedienung erfolgt möglicherweise nicht korrekt, wenn der Computer mit dem Gerät verbunden wird, bevör der Treiber installment wurde.
  Der, "Yamaha HiFi USB Driver" kann ohne vorherige Ankündigung verändert werden. Ausfuhrliche und die aktuellsten Informationen finden Si auf der Downloadseite für den Treiber.

WIEDERGABEVONMUSIKDIEAUFEINEMCOMPUTERGESPEICHERTIST(USBDAC-FUNKTIQN)

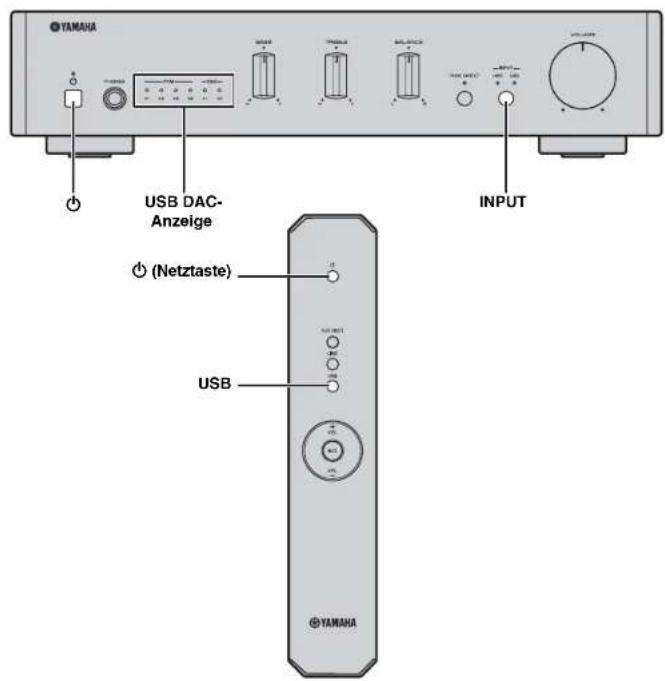

Wiedergabe von auf einem Computer gespeicherter Musik

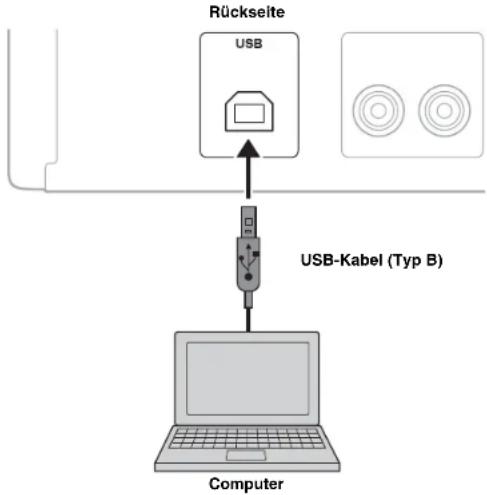

1 Verbinden Sie den Computer über ein USB-Kabel mit dem Gerät.
2 Schalten Sie den Computer ein.
3 Drücken Sie die Taste (Netztaste) an der Vorderseite (oder drücken Sie die Taste (Netztaste) auf der Fernbedienung), um das Gerät einzuschalten.

4 Drücken Sie die INPUT-Taste an der Vorderseite (oder drücken Sie USB auf der Fernbedienung), um USB auszuwahlen.
5 Stellen Sie das Audioausgabeziel des Computers auf „Yamaha A-U670/A-U671" ein.

Unter dem Windows OS:

Systemsteuerung -> Hardware und Sound -> Sound -> Registerkarte [Wiedergabe]
Unter dem Mac OS:

Systemeinstellungen ->Sound -> Registerkarte [Ausgabe]

Die Einstellungen konnen abhängig vom Betriebsystem variieren. Ausfuhrliche Informationen erhalten Sie vom Hersteller des Computers.

6 Bedieren Sie den Computer, um die Wiedergabe der Musikdateien zu starten.

Wenn das Musiksgesamt vom Computer an das Gerät ausgegeben wird, leuchtet die USB DAC-Anzeige an der Vorderseite in Einklang mit der Ablastfrequenz der wiedergegebenen Musik. Bei dem Gerät sind die folgenden Ablastfrequenzen verflügbare

Anzeige Frenz
PCM	×1 44,1/48 kHz
	×2 88,2/96 kHz
	×4 176,4/192 kHz
	×8 352,8/384 kHz
DSD	×1 2,8224 MHz
	×2 5,6448 MHz

Anpassen der Lautstärke

Um eine höhere Klangqualität zu erzieilen, stellen Sie die Lautstärke am Computer auf das Maximum ein und steigern Sie die Lautstärke am Gerät stufenweise vom Minimum bis zum gewünschten Pegel.

Hinweise

Trennen Sie nicht das USB-Kabel, schalten Sie das Gerät nicht aus und schalten Sie den Eingang nicht um. während die Wiedercgabe auf dem Computer lauf, der über das USB-Kabel angeschlossen ist. Andernfalls kann es zu einer Fehlfunktionkommen.
Um die Betriebsgräutsche des Computers während der Musikwiedergabe stumzuschalten, andere Sie die Finstellung am Computer.
- Wenn Musikdateien nicht korrekt wiederergegeben werden können, starten Sie den Computer neu und führen Sie die beschriebenen Vorgänge erneut aus.
Die auf einem Computer gespeicherten Musikdaten können nicht über these Gerät gesteuet werden. Bedecnien Sicsic über den Computer.

EINSTellen Auf Den Gewünschten KLANG

Reinen Klang mit hoher Wiedergabetreue abspielen (PURE DIRECT)

Mit der Funktion PURE DIRECT werden die BASS-, TREBLE- und BALANCE-Schaltkreise umgangen, um Rauschen zu reduzieren. So konnen Sie bei allen Eingangssquellen die Musikwiedergabe in reiner und hoher Klangqualität genießen. Halten Sie vor dem Bodienfeld die Taste INPUT gadrück (oder drücken Sie auf der Fernbededigung die Taste PURE DIRECT), um die Funktion PURE DIRECT ein- oder auszuschalten.

Die Anzeige PURE DIRECT leuchtet, wenn diese Funktion aktiviert ist.

Hinweise

Die Regler BASS, TREBLE und BALANCE Funktionen nicht, solange die Funktion PURE DIRECT aktiviert ist.

STÖRUNGSSUCHE

Sehen Sie in der Tabelle unter nach, wenn das Gerät nicht einwandfrei Funktioniert. Falls das aufgetretene Problem unter nicht aufgeführ ist oder die dortigen Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker hersaus, und wenden Sie sich dann an den nachsten autorisierten Yamaha-Fachhändler oder -Kundendienst.

Problem Ursache Maßnahme			Siehe Selte
Dieses Gerät schaltet sich nicht ein.	Das Netzkabel ist nicht angeschlossen oder der Stecker ist nicht vollständig eingeleckt.	Schliefen Sie das Netzkabel sicher an.	9
	Die Schutzschaltung wurde aufgrund eines Kurzschlusses usw. aktiviert.	Stellen Sie safer, dass sich die Adern von Laatsprecherkabeln nicht berühren, und schalien Sie dann das Gerät nochmals ein.	9
	An den internen Schaltkreisen des Geräts liegt ein Problem vor.	Ziehen Sie den Stecker des Netzkabels hersa und wenden Sie sich an den nachsten autorisierten Yamaha-Fachhändler oder -Kundendiensl.	-
	Es ist ein Laatsprecher mit einer niedrigen Impedanz angeschlossen.	Verwendten Sie Laatsprecher mit der richtigen Laatsprecherimpedanz (6 Ω oder höher).	9
Das Gerät schaltet sich unvermittelt aus und die Netzanlage schaltet sich aus.	Die Adern von Laatsprecherkabeln berühren einander oder die Rückwand und erzuzugen einen Kurzschluss.	Schliefen Sie die Laatsprecherkabel richtig an und schalien Sie das Gerät wieder ein. Überprüften Sie, ob der Ton über die Laatsprecher normal ausgegeben wird, nachdem das Gerät eingeschalten wurde.	9
	Der Laatsprecher Funktioniert nicht. Schlieben Sie ein anderer Laatsprecherpaar an und schalien Sie das Gerät wieder ein. Überprüften Sie, ob der Ton über die Laatsprecher normal ausgegeben wird, nachdem das Gerät eingeschalten wurde.	-
	Die Schutzschaltung wurde aufgrund zu starker Eingangssignale oder eines zu hohen Lauststärkepegels aktiviert.	Drehen Sie den Lauststärkepegel mit dem Regler VOLUME an der Vorderseite herunter und schalien Sie das Gerät wieder ein.	-
	Die Schutzschaltung wurde aufgrund zu hoher Temperaturen im Geräteinnencn aktiviert.	Warten Sie etwa 30 Minuten, bis sich die Temperatur im Geräteinneren verringcert hat, druchen Sie die Laustärke mit dem Regler VOLUME an der Vorderseite herunter und schalien Sie das Gerät dann wieder ein. Stellen Sie das Gerät an einen Ort, an dem die Hilze gul abgeleitet wird.	-
	Dieses Gerät wurde einem starken externen Stromschlag (wie Blitzschlag oder starke stalische Elektrizität) ausgesetzt.	Schalien Sie das Gerät aus, ziehen Sie den Netzstecker hersa, schreiben Sie diesen nach 30 Sekunden wieder an und verwenden Sie das Gerät dann wie üblich.	-
	An den internen Schaltkreisen des Geräts liegt ein Problem vor.	Ziehen Sie den Stecker des Netzkabels hersa und wenden Sie sich an den{nachsten autorisierten Yamaha-Fachhändler oder -Kundendicnst.	-

STORUNGSSUCHE

Problem	Ursache	Maßnahme	Slehe Seite
Es Ist kein Ton zu horen. Es sind Kopflöhrer angeschlüssen.(Wenn Kopflöhrer angeschlüssen sind, wird über die Lautsprücher und den Subwoofer kein Ton ausgegeben.)	Trennen Sie die Kopflöhrer, wenn Sie die Lautsprücher oder den Subwoofer vcrwenden.		-
	Der Ton ist stummgeschaltet. Deaktivieren Sie die Stummschaltung.		6
	Fehlerhafte Kabelanschlüsse. Schlieben Sie die Stereokabel für Audiogräte und die Lautspracherkabel richtig an. Falls das Problem weiterhin besteht, sind wichtlich die Kabel defekt.	8
	Die Wiedergabe wurde an der angeschlossenen Komponente gestoppt.	Schalten Sie die Komponente ein und starten Sie die Wiedergabe.	10
	Es wurde keine geeignete Eingangsquelle ausgewähl.	Wählen Sie mit dem Taste INPUT an der Vorderseite (oder mit einer der Eingangswahltasten auf der Fernbedienung) eine geeignete Eingangsquelle aus.	10
	Der Treiber ist nicht auf dem Computer installiert, der über USB mit dem Gerät verbunden ist.	Installicen Sie den Treiber auf dem Computer, bevor Sic einen Computer mit thisem Gerät verbinden.	11
	Die Lautstärke des Geräts ist auf das Minimum eingestellt.	Erhöhen Sie die Lautzstärke mit dem Regler VOLUML, sodass Sie den Ton hören können.	10
Das Gerätlässt sich nicht aussalten.	Der interne Mikroprozessor ist aufgrund eines externen Stromschlags (z. B. durch Bilanzschlag oder übermäßig staatische Elektrizität) oder aufgrund cines Versorgungsspannungseinbruchs hängen gehlieben.	Drücken Sie die Nettaste an der Vorderseite des Geräts mindestens 10 Sekunden lang, um das Gerät neu zu starten. (Wenn das Problem weiterhin besteht, trennen Sic das Netzkabel und schliefen Sic es nach ungebärn 30 Sekunden wieder an.)	-
Nur der Ton des Lautspechers einer Seite ist zu horen.	Fehlerhafte Kabelanschlüsse. Schlieben Sie die Kabel richtig an. Falls das Problem weiterhin besteht. sind entwickelte die Kabel defekt.	8
	Der Regel BALANCE ist falsch eingestellt. Stellen Sie den Regel BALANCE in cine geeignete Stellung.	3
Es fehlen die Bässe, und das Richtungshören ist stark eingeschränkt.	(Wenn cin Subwoofer angschlossen ist.) Der Subwoofer ist nicht ordnungsgemäß angeschlossen.	Schließen Sic die Kabel richtig an. Wenn das Problem weiterhin besteht, ist möglicherweise die Finstellung für den Subwoofer falsch.	9
	Die Adern + und – wurden am Verträker oder an den Lautspruchern vertauscht.	Schlieben Sie die Lautspracheradern richtig an die Anschlüsse + und an.	9
	Der Regel BASS ist falsch eingestellt. Stellen Sie den Regel BASS in cine geeignete Stellung.	cine geeignete Stellung.	3
Ein Brummgeräusch Ist zu horen.	Fehlerhafte Kabelanschlüsse.	Achtten Sic daraufuf, dass die Audiostocker fert sitzen. Falls das Problem weiterhin besteht, sind wichtlich die Kabel defekt.	8
Der Ton Ist sehr lese.	Die Lautstärke des Geräts ist auf einen niedrigen Pegel eingestellt.	Erhöhen Sic die Lautzstärke mit dem Regler VOLUME, sodass Sic den Ton hören können.	10
	Die Lautzstärke des Computers, der über USB mit dem Gerät verbunden ist, ist auf einen niedrigen Pegel eingestellt.	Erhöhen Sic die Lautzstärke beim Computer.	-
Die Regel BASS, TREBLE und BALANCE Funktionieren nicht.	Die Funktion PURE DIRECT ist aktiviert.	Deaktivieren Sic die Funktion PURE DIRECT.	13

STORUNGSSUCHE

Problem Ursache Maßnahme			Slehe Seite
Der angeschlossene Computer erkennt das Gerät nicht.	Das Betriebssystem des Computers wird nicht unterstützt.	Verwenden Sie einen Computer mit einem Betriebssystem, für das der Betrieb garantiert wird.	11
	Das USB-Kabel ist nicht richtig angeschlossen. Schreiben Sie das USB-Kabel richtig an.	Kabel richtig an.	11
	Die Ausgabe des Computers oder der Anwendung ist stummgeschalte.	Heben Sie die Stummschaltung beim Computer oder der Anwendung auf.	-
Die Wiedergabe Ist verausscht. Auf dem Computer wurde eine andere Anwendung gestartet, während eine Musikdati wiedergegeben wird.(Wenn eine andere Anwendung gestartet wird, während eine Musikdati wiedergegeben wird, kann der Ton vorübergehend aussetzen oder es kann zu Rauschen kommt.)		Starten Sie während der Wiedergabe keine anderen Anwendungen.	-
Der Ton setzen aus. Auf dem Computer wurde eine andere Anwendung gestartet. während eine Musikdati wiedergegeben wird.(Wenn eine andere Anwendung gestartet wird, während eine Musikdati wiedergegeben wird, kann der Ton vorübergehend aussetzen oder es kann zu Rauschen kommt.)		Starten Sie während der Wiedergabe keine anderen Anwendungen.	-
Musikdatien können nicht wiedergegeben werden.	Die Musikdaten werden nicht ordnungsgemäß reproduziert, weil das Gerät mit dem Computer verbunden oder der Eingang des Geräts zu USB umgangschaftt wird, während die Musikanwendung auf dem Computer lauft.	Schreiben Sie das Gerät an den Computer an und stellen Sie den Eingang des Geräts im Vorfeld auf USB ein. Starten Sie dann die Musikanwendung und die Wiedergabe.	11
	Der spezielle „Yamaha HiFi USB Driver" wurde nicht korrekt installiert.	Installicen Sie den „Yamaha HiFi USB Driver" cricut, indem Sie den richtigen Schritten folgen.	11
	Das Audioausgabziel des Computers ist nicht auf „Yamaha A-U670/A-U671" eingestellt.	Stellen Sie das Audioausgabziel des Computers auf „Yamaha A-U670/A-U671" ein.	12

TECHNISCHE DATEN

AUDIO

LINE IN

Eingang. .Cinchbuchse

USB

• Eingang.. USB (Typ B), untertitzt USB 2.0
• Untersitzte Abstastfrequenzen
  384/352,8/192/176,4/96/88,2/48/44,1 kHz
• PCM-Bittiefe. 32/24/16 Bits
  DSD 2,8224/5,6448 MHz

■ SPEAKERS

Maximale Ausgangsleistung (6Ω, 1 kHz, 10% Klirrflaktor)
70W+70W
- Frequenzgang (10 Hz bis 40 kHz) 0+3 dB
Gesamte harmonische Verzerrung (30 W/6 Ω, 1 kHz)
0,05% oder weniger

PHONES

Ausgangspgel/Ausgangsimpcedanz
(Fingang 1 kHz, 230 mV, 32 Ω begrenzt)

500 mV/24 Ω

SUBWOOFER

Ausgangspegel/Ausgangsimpedanz (Fingang 1 kHz, 230 mV)

2.0V/1kΩ

ALLGEMEIN

• Stromversorgung 220 240 V Wechselstrom, 50/60 Hz
  Leistungsauinahme 30W
  Leistungsaufnahme in Bereitschaft 0,5 W
  Abmessungen (× × ) 314x70x342mm
  Gewicht 3,3 kg

Änderungen der technischen Daten jederzeit ohne Vorankündigung vorbehalten.

OBSERVERA: LAs DETTA INNAN ENHETEN TAS I BRUK.

Medfoljande tillbehör

Aktivera/avaktivera den automatska standbyfunktion

SPELA UPP MUSIK LAGRAD PÅ EN DATOR (USB DAC-FUNKTION)

SPELA UPP MUSIK LAGRAD PA EN DATOR (USB DAC-FUNKTION)

• Ingangsuttag. RCA-uttag

USB

• Ingangssuttag.. USB (typ B), stoder USB2.0
  Kompatibla samplingsfrekvenscr 384/352,8/192/176,4/96/88,2/48/44,1 kHz
• PCM-orddjup 32/24/16 bitar
  DSD 2,8224/5,6448 MHz

■ SPEAKERS

• Maximal utefiek (6Ω, 1 kHz, 10% THD) 70 W - 70 W
• Frekvensrespons (10 Hz till 40 kHz) 0+3 dB
  Total harmonisk distortion (30W / 6 ,1kHz) 0.05% cllr mindrc

PHONES

• Utsignaliva/utsignalimpedans (Ingang 1 kHz, 230 mV, 32 Ω terminerad) 500 mV/24 Ω

SUBWOOFER

• Utniva/ugangsimpedans (insignal 1 kHz, 230 mV) 2,0 V/1 kΩ

ALLMÄNT

Stromforsorjning.. AC 220 till 240 V, 50/60 Hz
Effektforbrukning 30W
- Effektforbrukning i standbylage .0,5 W
·Matt(B×H×D) 314×70×342mm
Vikt 3,3 kg

Tekniska data ar foremal for andringar utan foregaende avisering.

Laat de afstandsbediening nicht vallen.

HET GEWENSTE GELUID INSTellen 13

VERHELPEN VAN STORINGEN 14

SPECIFICATIONS. 17

INTRODUCTIE

Wat dit toestel kan

HET GEWENSTE GELUID INSTELLEN

Wichtiger Hinweis: Garantie-Information für Kunden in der EWR* und der Schweiz

Für{nahere Garantie-Information über these Product von Yamaha, sowie über den Pan-EWR* und Schweizer Garantieservice, besuchen Sieitte entweeder die folgenden angegebene Internetadresse (eine druckfahige Version befindet sich auch auf unserer Website), oder wenden Sie sich an den fur Ihr Land zuständigen Yamaha-Vertrieb. *EWR:Europäischer Wirtschaftsaum
