BEDIENUNGSANLEITUNG AX396 YAMAHA

BEDIENUNGSANLEITUNG BRUKSANVISNING

AX-496 2 x 85W (8Ω) RMS-Ausgangsleistung, Gesamtklirrfaktor 0,019%, 20–20.000Hz AX-396 2 x 60W (8Ω) RMS-Ausgangsleistung, Gesamtklirrfaktor 0,019%, 20–20.000Hz

Hohe dynamische Leistung, Niederimpedanzsteuerung

CD/DVD DIRECT AMP-Schalter für reinste CD und DVD Tonwiedergabe

Fernbedienung nur AX-496

REC OUT-Wahlschalter unabhängig von der Wahl der Eingangsquelle

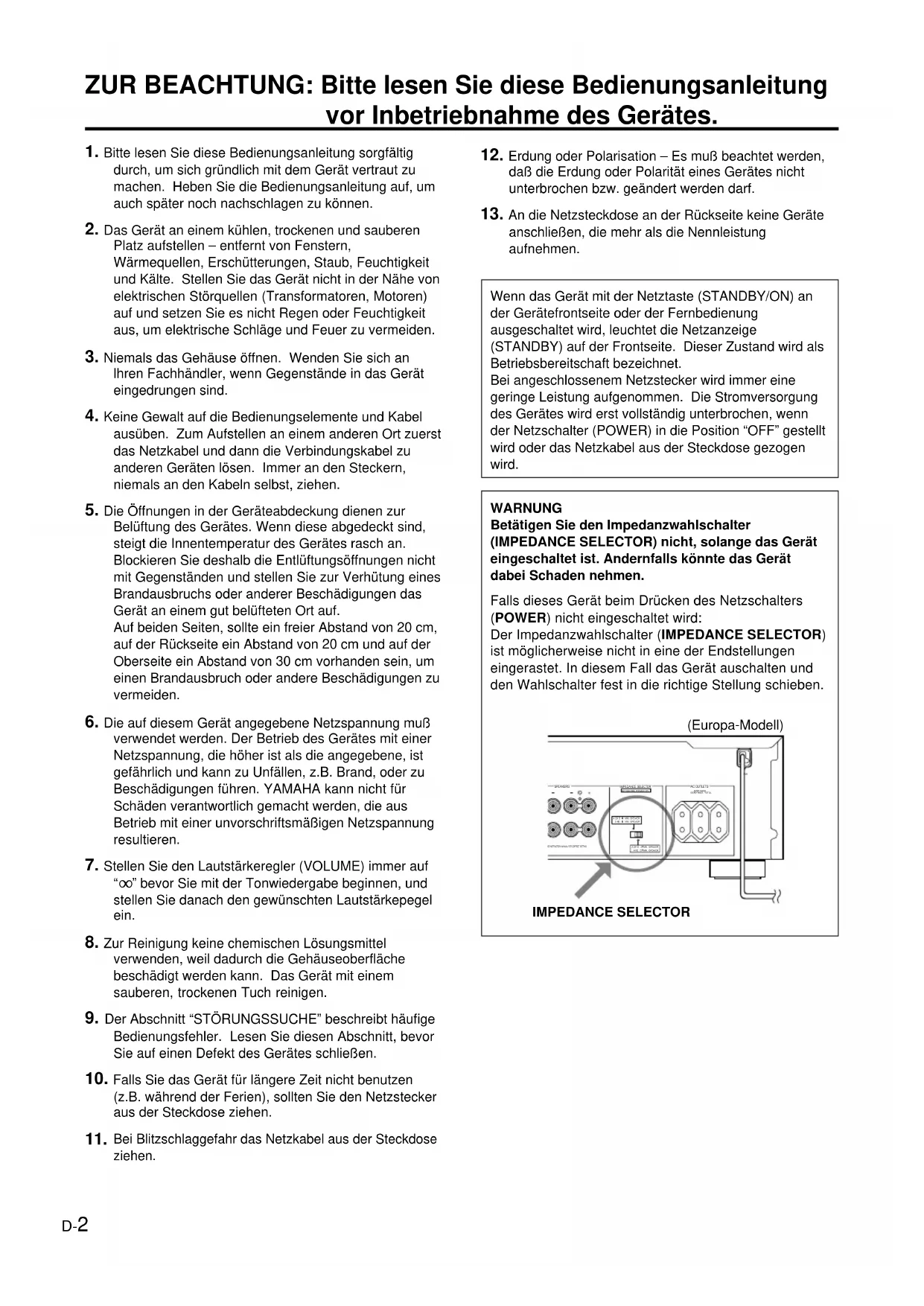

1. Bitte lesen Sie diese Bedienungsanleitung sorgfältig

durch, um sich gründlich mit dem Gerät vertraut zu machen. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.

2. Das Gerät an einem kühlen, trockenen und sauberen

Platz aufstellen – entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Stellen Sie das Gerät nicht in der Nähe von elektrischen Störquellen (Transformatoren, Motoren) auf und setzen Sie es nicht Regen oder Feuchtigkeit aus, um elektrische Schläge und Feuer zu vermeiden.

3. Niemals das Gehäuse öffnen. Wenden Sie sich an

lhren Fachhändler, wenn Gegenstände in das Gerät eingedrungen sind.

4. Keine Gewalt auf die Bedienungselemente und Kabel

ausüben. Zum Aufstellen an einem anderen Ort zuerst das Netzkabel und dann die Verbindungskabel zu anderen Geräten lösen. Immer an den Steckern, niemals an den Kabeln selbst, ziehen.

5. Die Öffnungen in der Geräteabdeckung dienen zur

Belüftung des Gerätes. Wenn diese abgedeckt sind, steigt die Innentemperatur des Gerätes rasch an. Blockieren Sie deshalb die Entlüftungsöffnungen nicht mit Gegenständen und stellen Sie zur Verhütung eines Brandausbruchs oder anderer Beschädigungen das Gerät an einem gut belüfteten Ort auf. Auf beiden Seiten, sollte ein freier Abstand von 20 cm, auf der Rückseite ein Abstand von 20 cm und auf der Oberseite ein Abstand von 30 cm vorhanden sein, um einen Brandausbruch oder andere Beschädigungen zu vermeiden.

6. Die auf diesem Gerät angegebene Netzspannung muß

verwendet werden. Der Betrieb des Gerätes mit einer Netzspannung, die höher ist als die angegebene, ist gefährlich und kann zu Unfällen, z.B. Brand, oder zu Beschädigungen führen. YAMAHA kann nicht für Schäden verantwortlich gemacht werden, die aus Betrieb mit einer unvorschriftsmäßigen Netzspannung resultieren.

7. Stellen Sie den Lautstärkeregler (VOLUME) immer auf

” bevor Sie mit der Tonwiedergabe beginnen, und stellen Sie danach den gewünschten Lautstärkepegel ein.

8. Zur Reinigung keine chemischen Lösungsmittel

verwenden, weil dadurch die Gehäuseoberfläche beschädigt werden kann. Das Gerät mit einem sauberen, trockenen Tuch reinigen.

9. Der Abschnitt “STÖRUNGSSUCHE” beschreibt häufige

Bedienungsfehler. Lesen Sie diesen Abschnitt, bevor Sie auf einen Defekt des Gerätes schließen.

10. Falls Sie das Gerät für längere Zeit nicht benutzen

(z.B. während der Ferien), sollten Sie den Netzstecker aus der Steckdose ziehen.

Bei Blitzschlaggefahr das Netzkabel aus der Steckdose ziehen.

12. Erdung oder Polarisation – Es muß beachtet werden,

daß die Erdung oder Polarität eines Gerätes nicht unterbrochen bzw. geändert werden darf.

13. An die Netzsteckdose an der Rückseite keine Geräte

anschließen, die mehr als die Nennleistung aufnehmen. Wenn das Gerät mit der Netztaste (STANDBY/ON) an der Gerätefrontseite oder der Fernbedienung ausgeschaltet wird, leuchtet die Netzanzeige (STANDBY) auf der Frontseite. Dieser Zustand wird als Betriebsbereitschaft bezeichnet. Bei angeschlossenem Netzstecker wird immer eine geringe Leistung aufgenommen. Die Stromversorgung des Gerätes wird erst vollständig unterbrochen, wenn der Netzschalter (POWER) in die Position “OFF” gestellt wird oder das Netzkabel aus der Steckdose gezogen wird. WARNUNG Betätigen Sie den Impedanzwahlschalter (IMPEDANCE SELECTOR) nicht, solange das Gerät eingeschaltet ist. Andernfalls könnte das Gerät dabei Schaden nehmen. Falls dieses Gerät beim Drücken des Netzschalters (POWER) nicht eingeschaltet wird: Der Impedanzwahlschalter (IMPEDANCE SELECTOR) ist möglicherweise nicht in eine der Endstellungen eingerastet. In diesem Fall das Gerät auschalten und den Wahlschalter fest in die richtige Stellung schieben. ZUR BEACHTUNG: Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes. (Europa-Modell) EE INSTRUCTION MANUAL FOR CORRECT SETTING.SPEAKERSIMPEDANCE SELECTORAC OUTLETSSET BEFORE POWER ONA OR B : 6

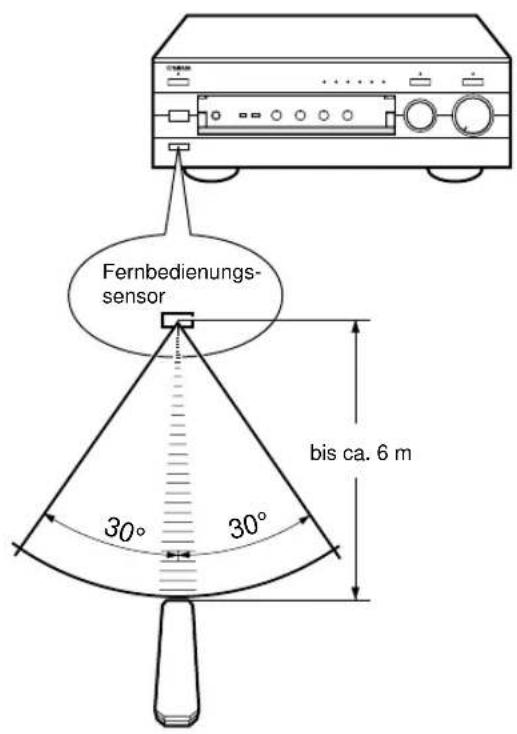

IMPEDANCE SELECTORDeutsch D-3 Fernbedienungsbetrieb Hinweise● Zwischen der Fernbedienung und dem Gerät dürfen sichkeine großen Gegenstände befinden.● Setzen Sie den Fernbedienungssensor keinem starkenLicht, insbesondere von Inverter-Fluoreszenzlampen aus,weil sonst Betriebsstörungen auftreten können.Gegebenenfalls müssen Sie das Gerät so aufstellen, daßes nicht direkt von einer Lichtquelle getroffen wird.REC OUTCDTUNERPHONOTAPEMDAUX 30° 30°

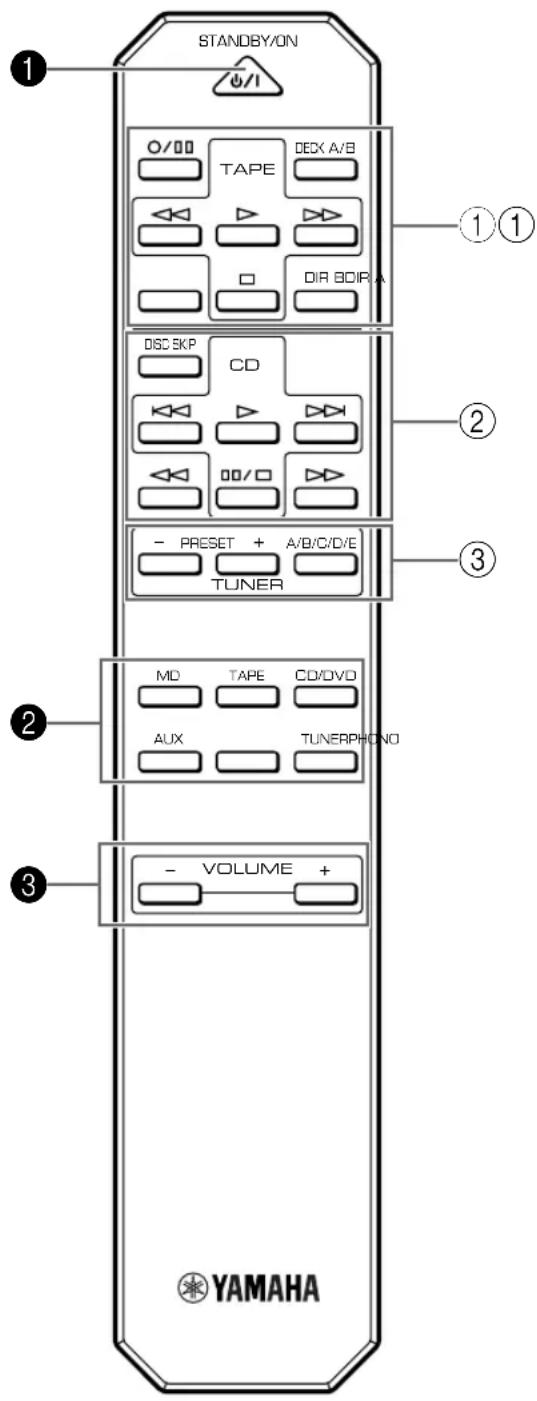

HINWEISE FÜR DIE FERNBEDIENUNG

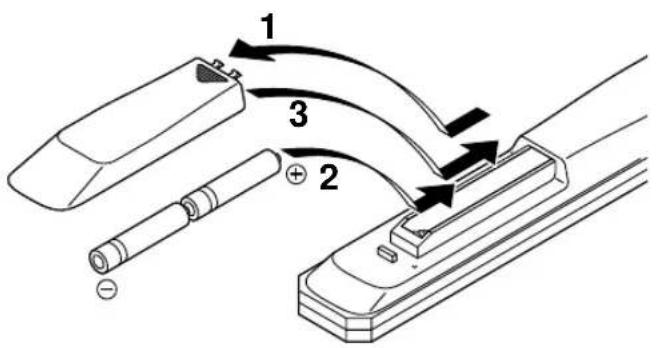

Einlegen der Batterien Da die Fernbedienung für fast alle Steuerfunktionen desGerätes verwendet wird, sollten Sie zuerst die Batterien indie Fernbedienung einsetzen, damit sie betriebsbereit ist.1. Drehen Sie dazu die Fernbedienung um und schiebenSie den Batteriefachdeckel zum Entfernen inPfeilrichtung.2. Die Batterien (AA, R6, UM-3) richtig gepolt einlegen, wieim Batteriefach angegeben.3. Bringen Sie den Batteriefachdeckel wieder an. Auswechseln der Batterien Falls der Abstand zum Gerät, in dem die Fernbedienungbenutzt werden kann, abnimmt, sind die Batterienerschöpft. Tauschen Sie immer beide Batterien zusammen aus. Hinweise● Verwenden Sie Batterien der Größe AA, R6, UM-3.● Beachten Sie die im Batterienfach gezeigten Polaritäten.● Falls die Fernbedienung für längere Zeit nicht verwendetwird, müssen Sie die Batterien herausnehmen.● Ausgelaufene Batterien müssen sofort beseitigt werdenund dürfen nicht mit Kleidern usw. in Berührung kommen.Vor dem Einsetzen neuer Batterien muß das Fachsorgfältig gereinigt werden.Fernbedienungs-sensorbis ca. 6 m

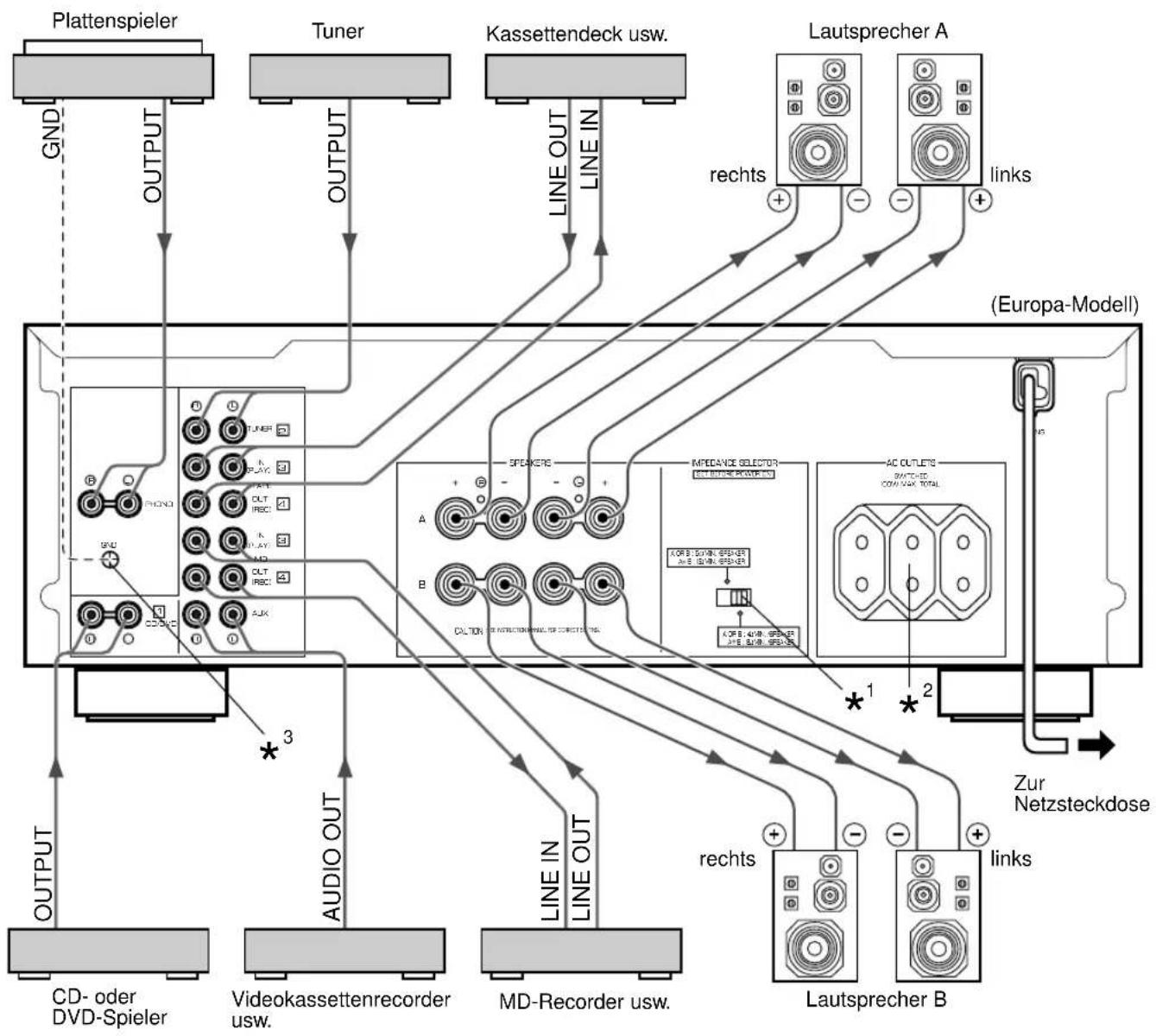

ANSCHLÜSSE Vorsicht: Der Netzstecker dieses Gerätes und der anderen Komponenten darf erst angeschlossen werden, nachdem alle anderen Anschlüsse richtig ausgeführt worden sind. ● Für die Anschlüsse müssen die Seiten links (L), rechts (R), plus (+) und minus (–) genau beachtet werden. Außerdem wird auf die Bedienungsanleitung der einzelnen Geräte verwiesen. ● Verwenden Sie zum Anschließen von Audio- bzw. Videogeräten RCA-Steckerkabel, außer für Lautsprecher. ● Die Ausgangs- bzw. Eingangsbuchsen der YAMAHA-Audio- bzw. Videogeräten sind auf der Rückseite mit 1, 2, 3, 4, usw. gekennzeichnet. Diese Buchsen müssen mit den gleich bezeichneten Buchsen dieses Gerätes verbunden werden. Plattenspieler MD-Recorder usw. Kassettendeck usw. links Lautsprecher A rechts CD- oder DVD-Spieler Tuner Videokassettenrecorder usw. Lautsprecher B rechts links Zur Netzsteckdose (Europa-Modell) : bezeichnet die Signalrichtung

: Für die Beschreibung wird auf Seite 5 verwiesen.

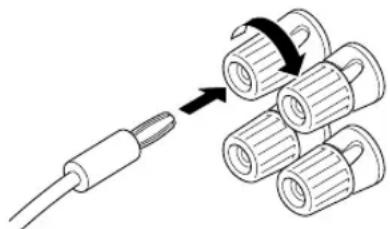

Lautsprecheranschlüsse Schließen Sie die Lautsprecher mit Kabeln vonausreichendem Querschnitt an die Klemmen SPEAKERS an(halten Sie die Kabel so kurz wie möglich). Bei fehlerhaftenAnschlüssen ist keine Tonwiedergabe möglich. Beachten Siedie an den Klemmen angezeichneten Polaritäten (d.h. + und– Zeichen). Falls die Kabel mit umgekehrter Polaritätangeschlossen werden, ist die Tonwiedergabe unnatürlichund die Baßwiedergabe schwach.VorsichtDie abisolierte Lautsprecherkabel dürfen nichtkurzgeschlossen werden oder Metallteile diesesGerätes berühren, weil dadurch das Gerät bzw. dieLautsprecher beschädigt werden können.AnschlußROT für das (+) ZeichenSCHWARZ für das (–) Zeichen1 Lösen Sie denKnopf.2 Stecken Sie dasabisolierteLautsprecherkabel(ca. 10 mm Isolationentfernt) hinein.3 Den Knopf zumBefestigen desKabels festziehen.● An diesem Gerät können ein oder zweiLautsprecherpaare angeschlossen werden. BeiVerwendung eines Lautsprehcerpaares müssen die Lautsprecher an die Klemmen “SPEAKERS A oder B” angeschlossen werden.● Verwenden Sie Lautsprecher mit der auf derGeräterückseite angegebenen Impedanz. ● <Nur Australien-, China- und allgemeines Modell> Für den Anschluß können auch Bananensteckerverwendet werden. Stecken Sie die Bananensteckereinfach in die entsprechende Klemme. Impedanzwahlschalter (IMPEDANCE SELECTOR) WARNUNGBetätigen Sie den Impedanzwahlschalter(IMPEDANCE SELECTOR) nicht, solange das Geräteingeschaltet ist. Andernfalls könnte das Gerät dabeiSchaden nehmen.Falls dieses Gerät beim Drücken des Netzschalters(POWER) nicht eingeschaltet wird:Der Impedanzwahlschalter (IMPEDANCE SELECTOR)ist möglicherweise nicht in eine der Endstellungeneingerastet. In diesem Fall das Gerät auschalten undden Wahlschalter fest in die richtige Stellung schieben.Stellen Sie die Position ein,die den verwendetenLautsprechern entspricht.(Rechte Position)Bei Verwendung von einem Lautsprecherpaar mußdie Impedanz jedes Lautsprechers 4 Ω oder mehrbetragen.Bei Verwendung von zwei Lautsprecherpaaren mußdie Impedanz jedes Lautsprechers 8 Ω oder mehrbetragen.(Linke Position)Bei Verwendung von einem Lautsprecherpaar mußdie Impedanz jedes Lautsprechers 6 Ω oder mehrbetragen.Bei Verwendung von zwei Lautsprecherpaaren mußdie Impedanz jedes Lautsprechers 12 Ω oder mehrbetragen. Netzsteckdosen [AC OUTLET(S)] (SWITCHED) (Europa-, China- und allgemeines Modell).............................................. 3 beschaltete Netzsteckdosen(Großbritannien- und Australien-Modell)................................................ 1 beschaltete NetzsteckdoseAn diese Netzbuchsen können Sie weitere System-komponenten anschließen.Die Stromversorgung der Steckdose SWITCHED wird mitdem Netzschalter (POWER oder STANDBY/ON) desGeräts ein- und ausgeschaltet. Immer wenn dieses Geräteingeschaltet ist, diese Steckdose wird alleangeschlossenen Geräte mit dem Strom versorgen.An der Steckdose SWITCHED AC OUTLETS können SieGeräte mit gesamten maximalen Leistungsaufnahme von100W anschließen. Erdungsklemme (GND) (für Plattenspieler) Die GND-Klemme ist für die Erdung eines Plattenspielersvorgesehen, um Brummgeräusche zu verringern. Es gibtaber auch Fälle in denen bessere Resultate mit nichtangeschlossenem Erdungskabel erzielt werden.

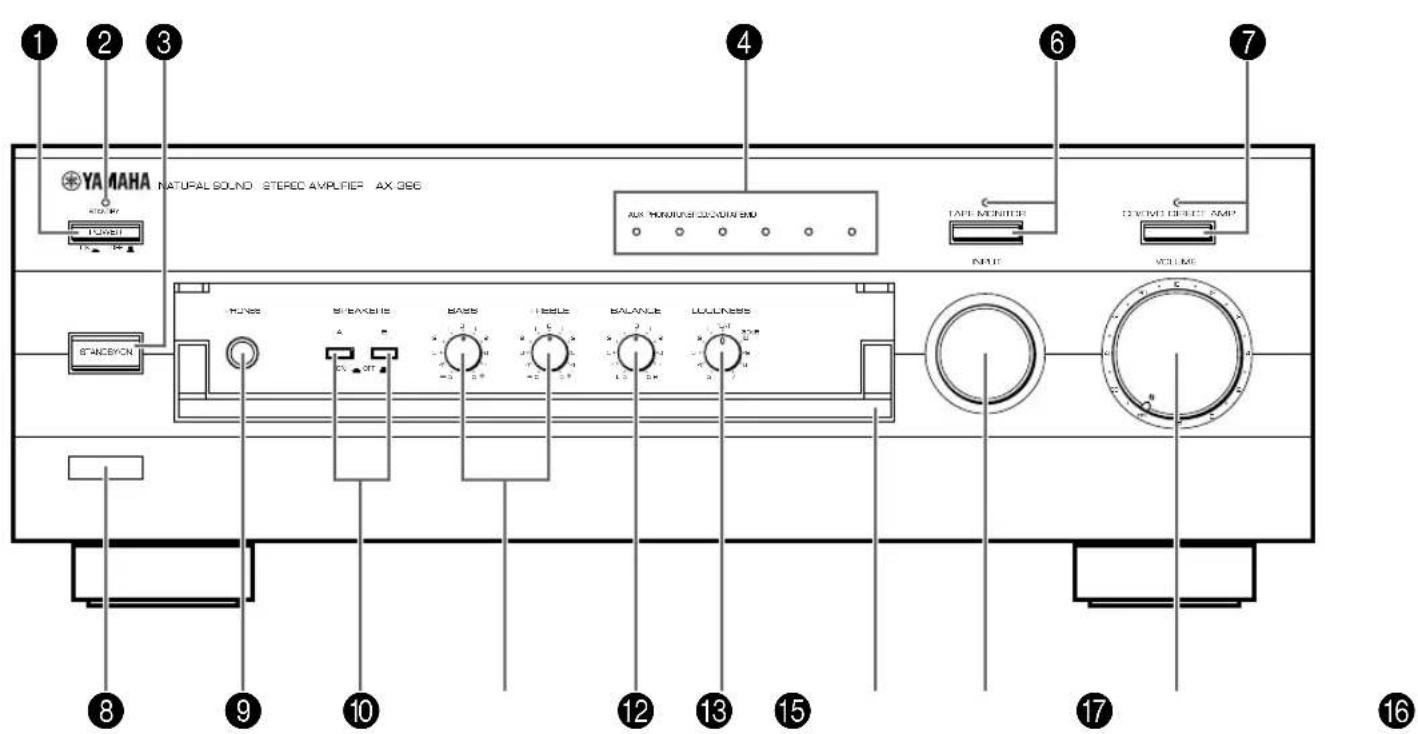

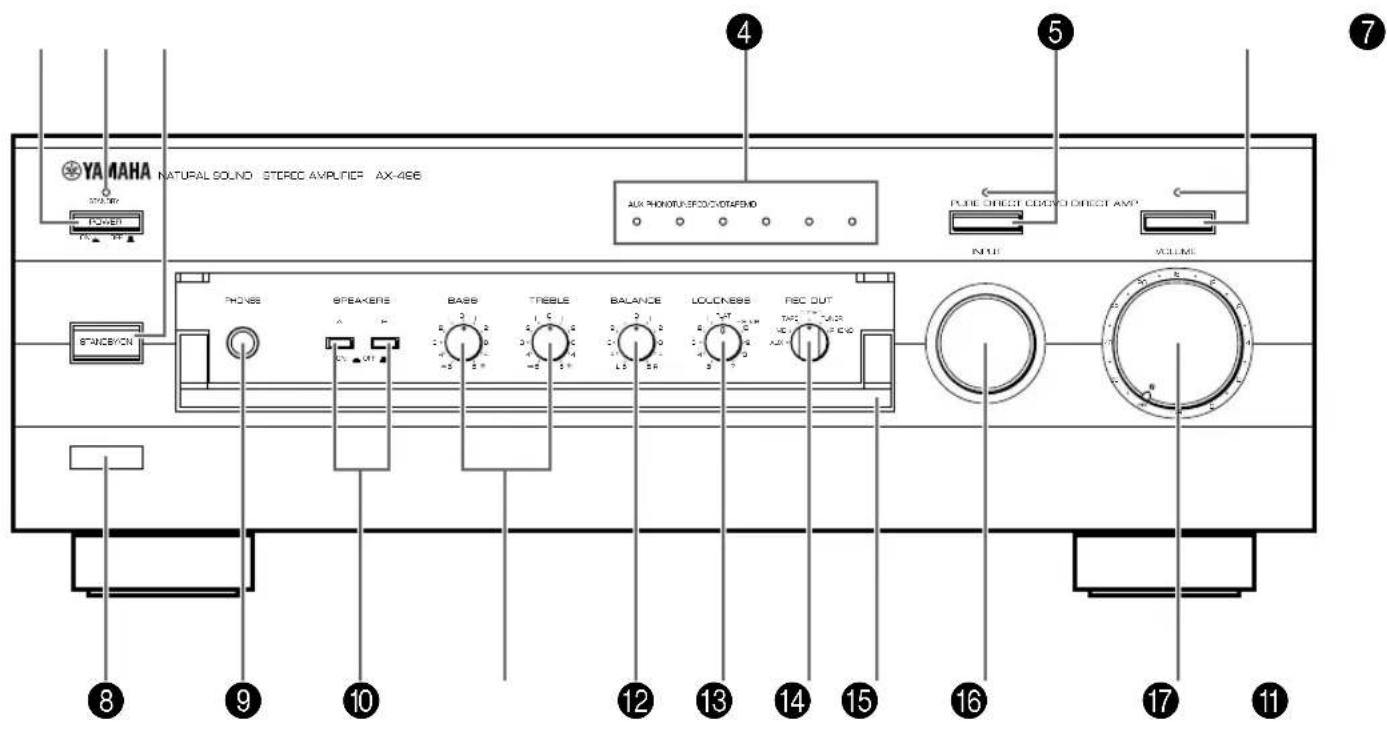

MIN. /SPEAKER Elemente auf der RückseiteD-6 FRONTSEITE

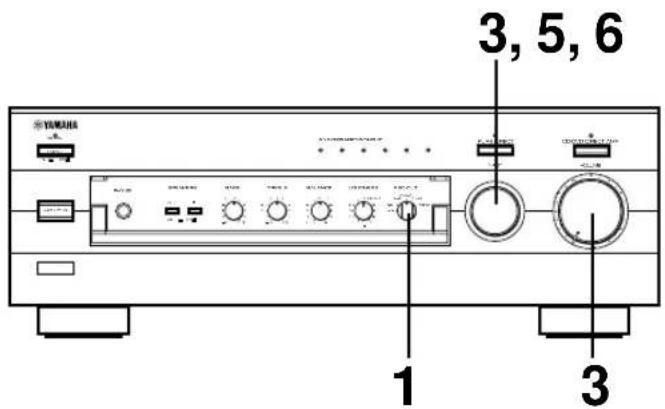

B C D EGFADeutsch D-7 1 Netzschalter (POWER) Rasten Sie diesen Schalter in die Position “ON” ein, um das Gerät in Betrieb zu nehmen. Mit der Netztaste (STANDBY/ON) können Sie das Gerät einschalten oder in die Betriebsbereitschaft umschalten. Wenn Sie diese Taste in die Position “OFF” ausrasten, so wird die Stromversorgung vom Netz vollständig unterbrochen. 2 Netzanzeige (STANDBY) Die Anzeige leuchtet nur bei eingeschaltetem Betriebsbereitschaft auf. 3 Netztaste (STANDBY/ON) Drücken Sie diese Taste zum Einschalten des Gerätes. Durch nochmaliges Drücken wird das Gerät in die Betriebsbereitschaft umgeschaltet.

• Diese Taste kann nur verwendet werden, wenn der Netzschalter (POWER) in die Position “ON” eingerastet ist. Betriebsbereitschaft Das Gerät nimmt in dieser Betriebsart eine geringe Leistung für den Empfang der Infrarotsignale von der Fernbedienung auf. 4 Eingangsquellenanzeigen Die Anzeige für die gegenwärtig eingestellte Eingangsquelle leuchtet auf. 5 Direktschalter und Anzeige (PURE DIRECT) nur AX-496 Drücken Sie diesen Schalter für eine reinste Wiedergabe, so daß die Anzeige über dem Schalter aufleuchtet. (Für weitere Einzelheiten wird auf Seite 12 verwiesen.) Durch nochmaliges Drücken des Schalters kann diese Funktion wieder ausgeschaltet werden. 6 Monitorschalter und Anzeige (TAPE MONITOR) nur AX-396 Drücken Sie den Schalter, so daß die Anzeige über dem Schalter schaltet ein. Die Wiedergabe des an den rückseitigen Buchsen “TAPE” angeschlossenen Kassettendecks ist dann möglich. Wenn das Kassettendeck für die Aufnahme verwendet wird, können Sie die Tonaufnahme mithören.

• Zur Wiedergabe der mit dem Eingangswahlschalter (INPUT) eingestellten Quelle drücken Sie den Schalter erneut, um die Anzeige auszuschalten.

• Bei eingeschalteter Funktion (leuchtende Anzeige) kann das Kassettendeck nicht mit dem Eingangswahlschalter (INPUT) eingestellt werden.

• Wenn das Kassettendeck mit dem Eingangswahlschalter (INPUT) eingestellt ist, so kann diese Funktion nicht eingestellt werden, selbst wenn der Monitorschalter (TAPE MONITOR) gedrückt wird. 7 CD/DVD-Direktschalter und Anzeige (CD/DVD DIRECT AMP) Drücken Sie diesen Schalter für eine reinste CD/DVD- Wiedergabe, so daß die Anzeige über dem Schalter aufleuchtet. (Für weitere Einzelheiten wird auf Seite 12 verwiesen.) Durch nochmaliges Drücken des Schalters kann diese Funktion wieder ausgeschaltet werden. 8 Fernbedienungssensor Dieser Sensor empfängt die Steuersignale von der Fernbedienung. 9 Kopfhörerbuchse (PHONES) Bei Verwendung eines Kopfhörers, schließen Sie den Kopfhörer an die Kopfhörerbuchse (PHONES) an und stellen Sie die Lautsprecherschalter A und B in die Position OFF. 0 Lautsprecherschalter (SPEAKERS) Rasten Sie die Lautsprecherschalter (SPEAKERS) A bzw. B für die zu verwendeten Lautsprecher in die Position (ON) ein. Rasten Sie den Schalter für die nicht zu verwendeten Lautsprecher in die Position (OFF) aus. A Klangregler BASS Mit diesem Regler können Sie die Baßwiedergabe verstärken oder abschwächen. In der Position “0” wird ein linearer Frequenzgang wiedergegeben. TREBLE Mit diesem Regler können Sie die Höhenwiedergabe verstärken oder abschwächen. In der Position “0” wird ein linearer Frequenzgang wiedergegeben. B Balanceregler (BALANCE) Mit diesem Regler wird die Balance für den Ausgleich der Lautstärke von den beiden Lautsprechern zur Kompensation für die Lautsprecheraufstellung und die Raumbedingungen richtig eingestellt. C Lautstärkekorrekturregler (LOUDNESS) Mit diesem Regler können Sie die Wiedergabe für das menschliche Gehör kompensieren, das bei niedrigem Lautstärkepegel die hohen und tiefen Frequenzen nicht mit der gleichen Empfindlichkeit zu erfassen vermag. (Für Einzelheiten wird auf die Seite 12 verwiesen.) D Aufnahmequellenwahlschalter (REC OUT) nur AX-496 Stellen Sie mit diesem Schalter die Aufnahmequelle für den MD-Recorder oder das Kassettendeck ein. Diese Einstellung ist unabhängig von der Einstellung des Eingangswahlschalters (INPUT), so daß Sie während der Aufnahme der eingestellten Quelle eine andere Quelle wiedergeben können. E Reglerfachabdeckung Zum Öffnen und Schließen der Reglerfachklappe wird auf dem Innere der Reglerfachklappe verwiesen. F Eingangswahlschalter (INPUT) Stellen Sie die Eingangsquelle mit diesem Schalter ein. Die Eingangsanzeige für die eingestellte Eingangsquelle leuchtet. G Lautstärkeregler (VOLUME) Mit diesem Regler können Sie den Lautstärkepegel einstellen. (Der REC OUT-Pegel wird nicht beeinflußt.) PHONES PHONESD-8 Steuerung dieses Gerätes 1 Netztaste (STANDBY/ON) Drücken Sie diese Taste, um das Gerät in Betrieb zu nehmen oder in die Betriebsbereitschaft umzuschalten. Diese Taste läßt sich nur bedienen, wenn sich der Netzschalter (POWER) des Hauptgerätes in der Position “ON” befindet. Betriebsbereitschaft In diesem Zustand wird ein sehr geringer Strom für den Empfang der Infrarotsignale von der Fernbedienung verbraucht. 2 Eingangswahltasten Drücken Sie eine Taste zum einstellen der Eingangsquelle. 3 Lautstärketaste (VOLUME +/–) Mit diesen Tasten Können Sie den Lautstärkepegel erhöhen oder verringern. Steuerung anderer Geräte Hinweis Die Funktionen der Tasten zur Steuerung anderer YAMAHA-Geräte sind gleich wie die betreffenden Tasten dieser Geräte. Für weitere Einzelheiten wird deshalb auf die Bedienungsanleitung der betreffenden Geräte verwiesen. 1 Kassettendecktasten Diese Tasten sind für die Bedienung von Kassettendecks.

• Die Tasten DIR A, B und A/B sind nur für Doppelkassettendecks.

• Mit der Taste DIR A können Sie bei einem Kassettendeck mit automatischer Reversefunktion die Bandlaufrichtung umschalten. 2 CD-Spielertasten Diese Tasten sind für die Bedienung von CD-Spielern.

• Die Überspringtasten (DISC SKIP) wird nur für Wechselspieler verwendet. 3 Tunertasten Diese Tasten sind für die Bedienung von Tunern. PRESET +: Drücken Sie diese Taste zum Einstellen des nächsten Speicherplatzes. PRESET –: Drücken Sie diese Taste zum Einstellen des vorhergehenden Speicherplatzes. A/B/C/D/E: Drücken Sie diese Taste zum Einstellen der Gruppe (A – E) der Senderspeicher. FERNBEDIENUNG Mit der Fernbedienung können die wichtigsten Funktionen des Hauptgerätes gesteuert werden. Falls an diesem Gerät ein CD- Spieler, ein Tuner, ein Kassettendeck usw. mit kompatibler Fernbedienungsfunktion von YAMAHA angeschlossen ist, so können mit dieser Fernbedienung auch verschiedene Funktionen gesteuert werden. CD/DVD TAPE

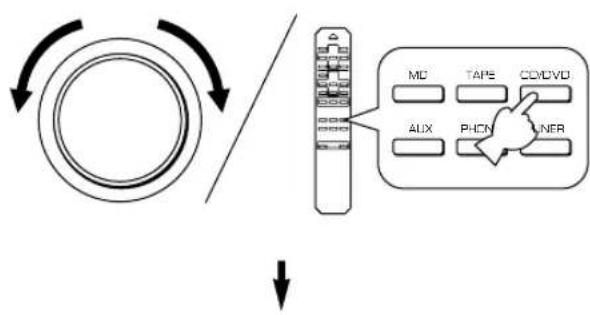

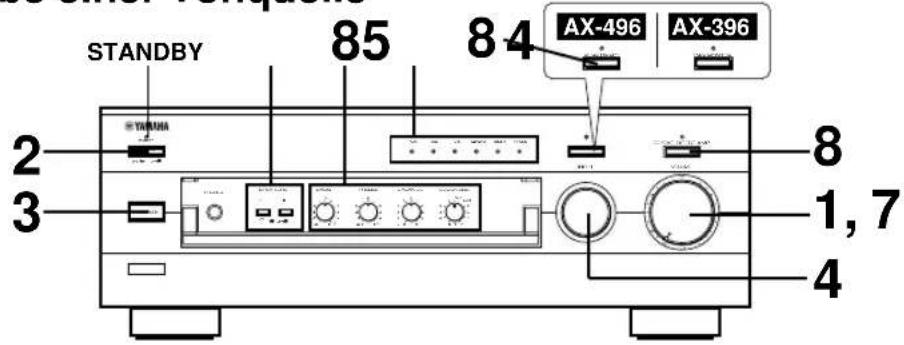

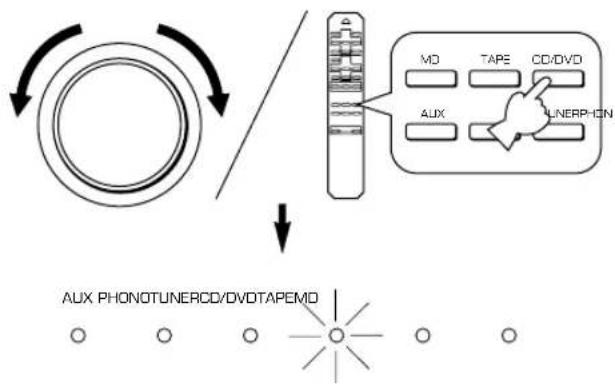

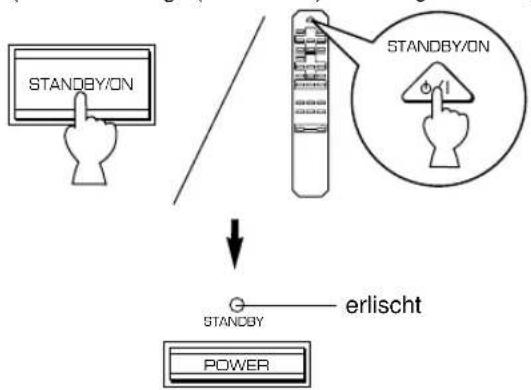

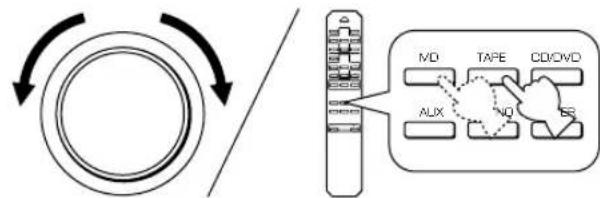

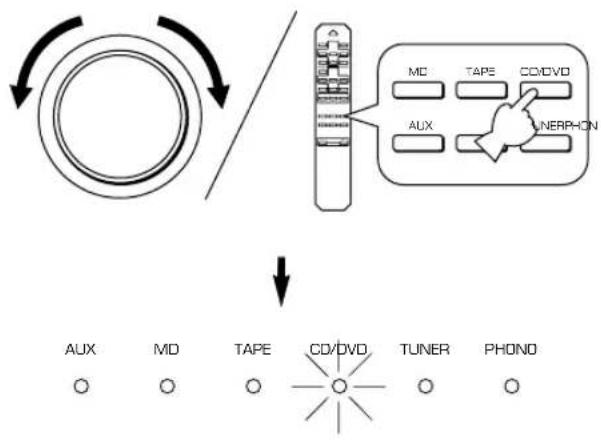

1Deutsch D-9 In die Position “ ” stellen. 2 Rasten Sie den Netzschalter (POWER) in die Position “ON” ein. Falls die Netzanzeige (STANDBY) leuchtet, schaltenSie das Gerät mit der Netztaste (STANDBY/ON) ein.(Die Netzanzeige (STANDBY) wird ausgeschaltet.) 4 Wählen Sie die gewünschte Eingangsquelle. Die Anzeige der eingestellten Tonquelle leuchtet auf. 5 Stellen Sie das Lautsprecherpaar A oder B ein.

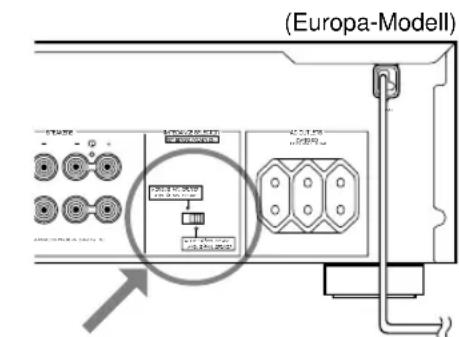

• Sie können auch beide Lautsprecherpaare A und Beinschalten.* Kontrollieren Sie, ob der Impedanzwahlschalter(IMPEDANCE SELECTOR) richtig eingestellt ist, wieauf Seite 5 beschrieben.* Rasten Sie für die Wiedergabe über einen Kopfhörerbeide Schalter in die Position “OFF” aus. 6 Schalten Sie die Tonquelle ein.

Stellen Sie den Lautstärkepegel ein. 8 Stellen Sie die Tonwiedergabe mit dem Baß- (BASS), dem Höhen- (TREBLE), demBalanceregler (BALANCE), und demLautstärkekorrekturregler (LOUDNESS) oder demCD/DVD-Direktschalter (CD/DVD DIRECT AMP)(oder dem Direktschalter (PURE DIRECT), nur fürAX-496) ein. (Siehe Seite 12.) nur AX-396Falls bei der Wiedergabe einer Tonquelle die Monitoranzeige(TAPE MONITOR) leuchtet, müssen Sie die Anzeige durchDrücken der Monitorschalter (TAPE MONITOR) ausschalten.Nach beendeter WiedergabeDrücken Sie die Netztaste (STANDBY/ON) nochmals, umdas Gerät in die Betriebsbereitschaft umzuschalten. DieNetzanzeige (STANDBY) leuchtet auf.Für die vollständige Unterbrechung desGerätes von der StromversorgungRasten Sie den Netzschalter (POWER) in die Position“OFF” aus. BEDIENUNG

m Wiedergabe einer Tonquelle VOLUME

1, 7 STANDBYerlischtPOWERSTANDBYD-10 1 Wählen Sie die gewünschte Aufnahmetonquelle. 2 Schalten Sie die Tonquelle ein. 3 Stellen Sie die Tonquelle mit dem Eingangswahlschalter (INPUT) ein und stellen Sie zum Überprüfen des Tonausgangs die Lautstärke mit dem Lautstärkeregler (VOLUME) ein. m Aufnahme einer Tonquelle auf eine Kassette (oder MD) AX-496 4 Schalten Sie den Kassettendeck (bzw. den MD- Recorder) auf Aufnahme. 5 Der Ton der Aufnahme kann überwacht werden, wenn mit dem Eingangswahlschalter (INPUT) das Kassettendeck (bzw. der MD-Recorder) eingestellt wird. 6 Die Aufnahme wird nicht beeinflußt, falls Sie mit dem Eingangswahlschalter (INPUT) eine andere Quelle für die Wiedergabe einstellen. VOLUME

TUNERPHONO AUXDeutsch D-11 1 Wählen Sie die gewünschte Aufnahmetonquelle. 2 Geben Sie die Tonquelle wieder und erhöhen Sie zur Kontrolle des Tonausgangs den Lautstärkepegel mit dem Lautstärkeregler (VOLUME). 3 Schalten Sie den Kassettendeck (bzw. den MD- Recorder) auf Aufnahme. 4 Falls das Kassettendeck zum Aufnehmen verwendet wird, können Sie die Tonaufnahme überprüfen. Schalten Sie dazu die Monitoranzeige (TAPE MONITOR) durch Drücken des Monitorschalters (TAPE MONITOR) ein. Hinweis Schalten Sie die Monitoranzeige (TAPE MONITOR) nach abgeschlossener Aufnahme durch Drücken des Monitorschalters (TAPE MONITOR) aus.

Hinweise für die Aufnahme ● Die Einstellung des Lautstärkereglers (VOLUME), des Baßreglers (BASS), des Höhenreglers (TREBLE), des Balancereglers (BALANCE), des Lautstärkekorrekturreglers (LOUDNESS) und des CD/ DVD-Direktschalters (CD/DVD DIRECT AMP) (und Direktschalters (PURE DIRECT), nur für AX-496) haben keinen Einfluß auf die Aufnahme. ● Für das Aufzeichnen von Schallplatten, CDs, Radioübertragungen usw. sind die Urheberrechte in Ihrem Land zu beachten, die durch das Aufzeichnen verletzt werden können. 1D-12 Einstellen des Balancereglers (BALANCE) Stellen Sie die Balance für den Ausgleich der Lautstärke von den beiden Lautsprechern zur Kompensation für die Lautsprecheraufstellung und die Raumbedingungen richtig ein. Verwendung des CD/DVD-Direktschalters (CD/DVD DIRECT AMP) Für den Genuß der reinsten Tonwiedergabe vom CD- oder DVD-Spieler können Sie diesen Schalter drücken, so daß die Anzeige über dem Schalter leuchtetauf auf. In diesem Fall fließen die Tonsignale vom CD- oder DVD-Spieler direkt zum eingebauten speziellen CD/DVD-Verstärker und danach zum Endverstärker, ohne über die Schaltungen des Eingangswahlschalters (INPUT), des Baß- (BASS), Höhen- (TREBLE), des Balance- (BALANCE) und des Lautstärkekorrekturreglers (LOUDNESS) (und des Monitorschalters (TAPE MONITOR), nur AX-396) geleitet zu werden. Auf diese Weise kann die reinste Tonwiedergabe garantiert werden, weil die CD- oder DVD-Signale nicht beeinflußt werden können. Verwendung des Direktschalters (PURE DIRECT) nur AX-496 nur AX-496 Drücken Sie diesen Schalter für die reinste Wiedergabe Ihrer Tonquelle, so daß die Anzeige über dem Schalter leuchtet auf. In dieser Stellung werden die Signale nicht beeinflußt, weil sie nicht über die Baß- (BASS), Höhen- (TREBLE), Balance- (BALANCE) und Lautstärkekorrekturreglern (LOUDNESS) fließen. Hinweis Falls sowohl der CD/DVD-Direktschalter (CD/DVD DIRECT AMP) als auch der Direktschalter (PURE DIRECT) eingeschaltet sind, ist nur die Funktion des CD/DVD- Direktschalters (CD/DVD DIRECT AMP) vorhanden. Einstellen des Baß- (BASS) und Höhenreglers (TREBLE) BASS: Drehen Sie den Regler zum Erhöhen, bzw. Verringern der Baßlautstärke nach rechts bzw. links. TREBLE: Drehen Sie den Regler zum Erhöhen, bzw. Verringern der Höhenlautstärke nach rechts bzw. links. Einstellen des Lautstärkekorrekturreglers (LOUDNESS) Mit diesem Regler kann die Tonwiedergabe für eine volle Wiedergabe bei niedrigem Lautstärkepegel kompensiert werden, weil das menschliche Gehör die hohen und tiefen Frequenzen bei niedrigem Pegel nicht richtig erfassen kann.

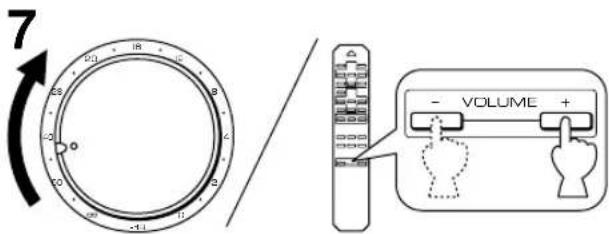

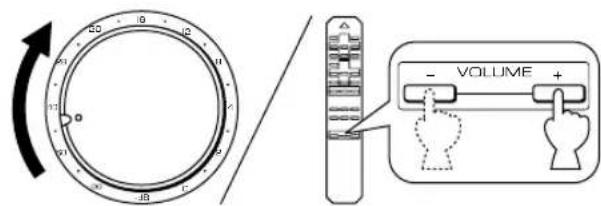

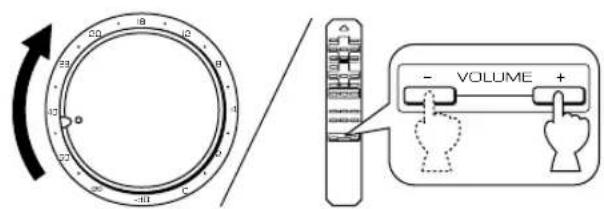

Stellen Sie Ihre gewünschte maximale Wiedergabelautstärke ein.

Drehen Sie den Regler, bis der gewünschte Lautstärkepegel eingestellt ist. WARNUNG Falls der CD/DVD-Direktschalter (CD/DVD DIRECT AMP) (oder der Direktschalter (PURE DIRECT), nur AX-

496) bei eingestellter Lautstärkekorrekturregler

(LOUDNESS) gedrückt wird, können durch den plötzlichen Anstieg des Lautstärkepegels Gehörschäden oder Lautsprecherbeschädigungen verursacht werden. (Die Lautstärkekorrekturregler (LOUDNESS) wird umgangen.) Aus diesem Grund müssen Sie vor dem Betätigen des CD/DVD-Direktschalters (CD/DVD DIRECT AMP) (oder des Direktschalters (PURE DIRECT), nur AX-496) den Lautstärkepegel verringern oder kontrollieren, daß der Lautstärkekorrekturregler (LOUDNESS) richtig eingestellt ist. m Klangeinstellung BALANCE

8Deutsch D-13 StörungGerät kann nicht eingeschaltetwerden oder wird nach demEinschalten plötzlich widerausgeschaltet.Das Gerät arbeitet nicht normal.Kein Ton.Unterbrechung der TonwiedergabeTonwiedergabe nur über einenLautsprecherSchwache Baß- oderRaumklangwiedergabe.BrummgeräuscheGeringer Lautstärkepegel bei derWiedergabe von SchallplattenDer Lautstärkepegel kann nichterhöht werden oder derWiedergabeton ist verzerrt.Schwacher Tonpegel, wenn eineWiedergabe über einen am CD-Spieler oder Kassettendeckangeschlossenen Kopfhörermitgehört wirdGeringer LautstärkepegelDie Eingangstonquelle kann nichtmit dem Eingangswahlschalter(INPUT) eingestellt werden.Die Betätigung der BASS-, TREBLE-,BALANCE- und LOUDNESS-Reglerhat keine Auswirkung.Keine Funktion der FernbedienungFunktionsstörung derFernbedienungAbhilfeDen Stecker fest an die Steckdoseanschließen.Den Schalter richtig auf eine Seite stellen,dazu muß das Gerät ausgeschaltetwerden.Schalten Sie das Gerät mit demNetzschalter (POWER) aus. Nach ca. 30Sekunden wieder ein und schalten Sie dasGerät erneut ein.Die Kabel richtig anschließen. Wenn dieStörung dadurch nicht behoben wird, kanndas Kabel defekt sein.Die Eingangstonquelle mit demEingangswahlschalter (INPUT) einstellen.Den entsprechenden Lautsprecherschalter(SPEAKERS) einschalten (Position “ON”).Schließen Sie sie richtig an.Das Gerät mit dem Netzschalter(POWER) ausschalten und danach wiedereinschalten, um die Schutzschaltungzurückzustellen.Den Balanceregler (BALANCE) richtigeinstellen.Die Kabel richtig anschließen. Wenn dieStörung dadurch nicht behoben wird, kanndas Kabel defekt sein.Kehren Sie den Anschluß um.Die Kabelstecker richtig anschließen, fallsdie Störung dadurch nicht behoben wird,sind die Kabel defekt.Den Plattenspieler an der Klemme GNDdieses Gerätes anschließen.Den Plattenspieler über einen MC-Vorverstärker an dieses Gerätanschließen.Das Gerät einschalten.Die Stromversorgung dieses Geräteseinschalten.Den Lautstärkekorrekturregler(LOUDNESS) in die Position FLAT stellen.Den CD/DVD-Direktschalter (CD/DVDDIRECT AMP) ausschalten.Schalten Sie den CD/DVD-Direktschalter(CD/DVD DIRECT AMP) (oderDirektschalter (PURE DIRECT), nur AX-496) aus, um die Tonregler verwenden zukönnen.Die Batterien durch neue ersetzen.Die Fernbedienung arbeitet bis zu einemHöchstabstand von 6 m und einemAbstrahlwinkel von 30° zur optischenAchse des IR-Empfängers an derFrontplatte.Ändern Sie die Aufstellungsposition desHauptgerätes.UrsacheDas Netzkabel ist nicht richtigangeschlossen.Der rückseitige Impedanzwahlschalter(IMPEDANCE SELECTOR) ist nicht richtigauf eine Seite gestellt.Es liegt eine Beeinflussung durch externeStörungen (Beleuchtung, starke statischeElektrizität, etc.) oder eine Fehlbedienungdes Gerätes vor.Falsche Anschlüsse der Ausgangskabel.Die Eingangstonquelle ist nicht richtigeingestellt.Die Lautsprecherschalter (SPEAKERS)sind nicht richtig eingestellt.Die Lautsprecher sind nicht richtigangeschlossen.Die Schutzschaltung hat wegen einesKurzschlusses, usw., angesprochen.Der Balanceregler (BALANCE) ist nichtrichtig eingestellt.Die Kabel sind nicht richtig angeschlossen.Die Kabel + und – wurden entweder andem Verstärker oder am Verstärkerverwechselt.Die Kabel sind nicht richtig angeschlossen.Der Plattenspieler ist nicht an der KlemmeGND angeschlossen.Der Plattenspieler verwendet ein MC-System.Das an den Gerätebuchsen TAPE OUToder MD OUT angeschlossene Gerät istausgeschaltet.Das Gerät ist ausgeschaltet oder in dieBetriebsbereitschaft umgeschaltet.Die Lautstärkekorrekturregler(LOUDNESS) ist eingeschaltet.Der CD/DVD-Direktschalter (CD/DVDDIRECT AMP) ist eingeschaltet.Der CD/DVD-Directschalter (CD/DVDDIRECT AMP) (oder Direktschalter (PUREDIRECT), nur AX-496) ist eingeschaltet.Die Batterien der Fernbedienung sinderschöptf.Falscher Abstand oder Abstrahlwinkel.Starkes Licht, wie direkteSonneneinstrahlung oder von einerFluoreszenzlampe trifft auf denFernbedienungssensor. STÖRUNGSSUCHE Bei Funktionsstörungen dieses Gerätes wird auf die nachstehende Tabelle verwiesen. Falls die vorliegende Störung nicht aufgeführt ist, oder falls die Störung nicht behoben werden kann, lösen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren autorisierten YAMAHA-Händler oder an ein Kundendienstzentrum.D-14 TECHNISCHE DATEN Leistung Minimale Sinusausgangsleistung 8 Ω, 20 Hz bis 20 kHz, 0,019% Klirrgrad <AX-496> ...................................................... 85W+85W <AX-396> ...................................................... 60W+60W Maximale Ausgangsleistung (EIAJ) (1 kHz, 10% Klirrgrad) <AX-496> 8/6 Ω....................................................................... 130/150W <AX-396> 6 Ω .................................................................................. 110W Dynamikleistung (IHF) 8/6/4/2 Ω <AX-496> ........................................ 130/150/185/220W <AX-396> ........................................ 100/120/140/150W DIN-Ausgangsleistung (4 Ω, 1 kHz, 0,7% Klirrgrad) <AX-496>................................................................ 120W <AX-396>.................................................................. 95W IEC-Ausgangsleistung (8 Ω, 1 kHz, 0,019% Klirrgrad) <AX-496>................................................................ 100W <AX-396>.................................................................. 75W Leistungsbandbreite 8 Ω, halbe Leistung, 0,04% Klirrgrad...... 10 Hz bis 50 kHz Dämpfungsfaktor 8 Ω, 20 Hz bis 20 kHz ................................................... 240 Frequenzgang ..............................20 Hz bis 20 kHz50,5 dB Klirrgrad (20 Hz bis 20 kHz) CD/DVD bis SP OUT (8 Ω, halbe Leistung) ...........0,008% Störspannungsabstand (IHF-A Netzwerk) CD/DVD (Eingang kurzgeschlossen, CD/DVD DIRECT AMP: ON) ............................................................... 110 dB PHONO (Eingang kurzgeschlossen) ....................... 88 dB Eigenrauschen (IHF-A Netzwerk) CD/DVD DIRECT AMP: ON .................................... 35 µV Steuerung Eingangsempfindlichkeit/Impedanz CD/DVD, etc. ............................................... 150 mV/47 kΩ PHONO ........................................................ 2,5 mV/47 kΩ Ausgangspegel REC OUT ................................................... 150 mV/1,6 kΩ Kopfhörerbuchsenausgang ...............................0,25V/680 Ω Kanalabstand (1 kHz/10 kHz) CD/DVD (Eingang 5,1 kΩ abgeschlossen) ........................................................................ 65 dB/50 dB Klangreglereigenschaften Baß (BASS) .............................................. 510 dB (20 Hz) Höhen (TREBLE).................................... 510 dB (20 kHz) Lautstärkekorrekturregler (LOUDNESS) Dämpfung ...................................................–30 dB (1 kHz) Allgemein Spannungsversorgung [Europa- und Großbritannien-Modell] ..... Netz 230V, 50 Hz [Australien-Modell] .................................. Netz 240V, 50 Hz [China-Modell] ........................................ Netz 220V, 50 Hz [Allgemeines Modell] .... Netz 110/120/220/240V, 60/50 Hz Leistungsaufnahme <AX-496>......................................................... ca. 210W <AX-396>......................................................... ca. 150W Netzstecker 3 beschaltete Netzsteckdosen [Europa-, China- und allgemeines Modell] ..................................................... insgesamt max. 100W 1 beschaltete Netzsteckdose [Großbritannien- und Australien-Modell] ..................................................... insgesamt max. 100W Abmessungen (B x H x T) .................... 435 x 151 x 391 mm Gewich <AX-496>................................................................ 9,5 kg <AX-396>................................................................ 8,7 kg Zubehör.........................................................Fernbedienung Batterien Änderungen der technischen Daten sind vorbehalten.Svenska V-1Tack för valet av denna YAMAHA stereoförstärkare. EGENSKAPER
