GEBRUIKSAANWIJZING 4323 MAKITA

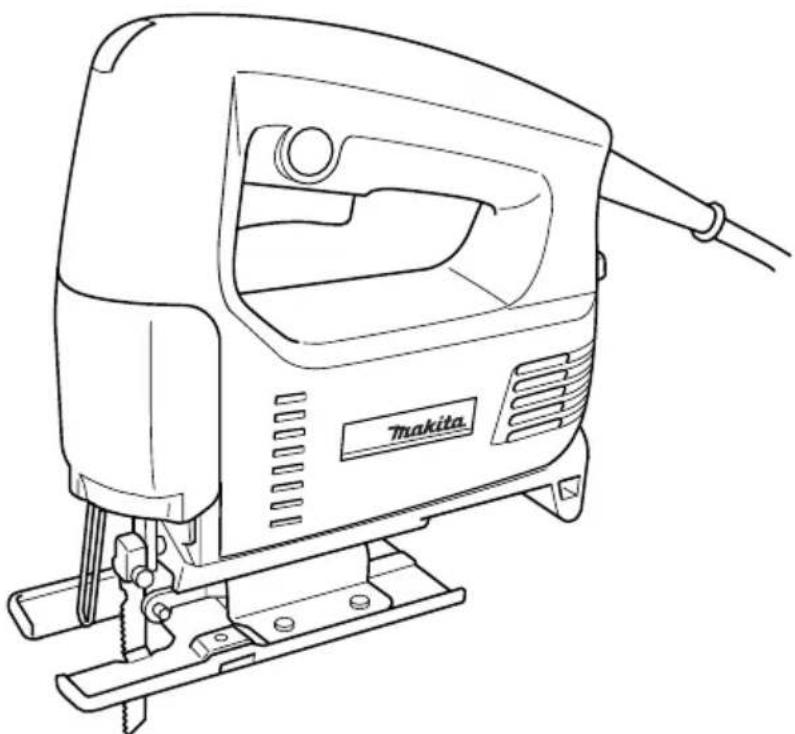

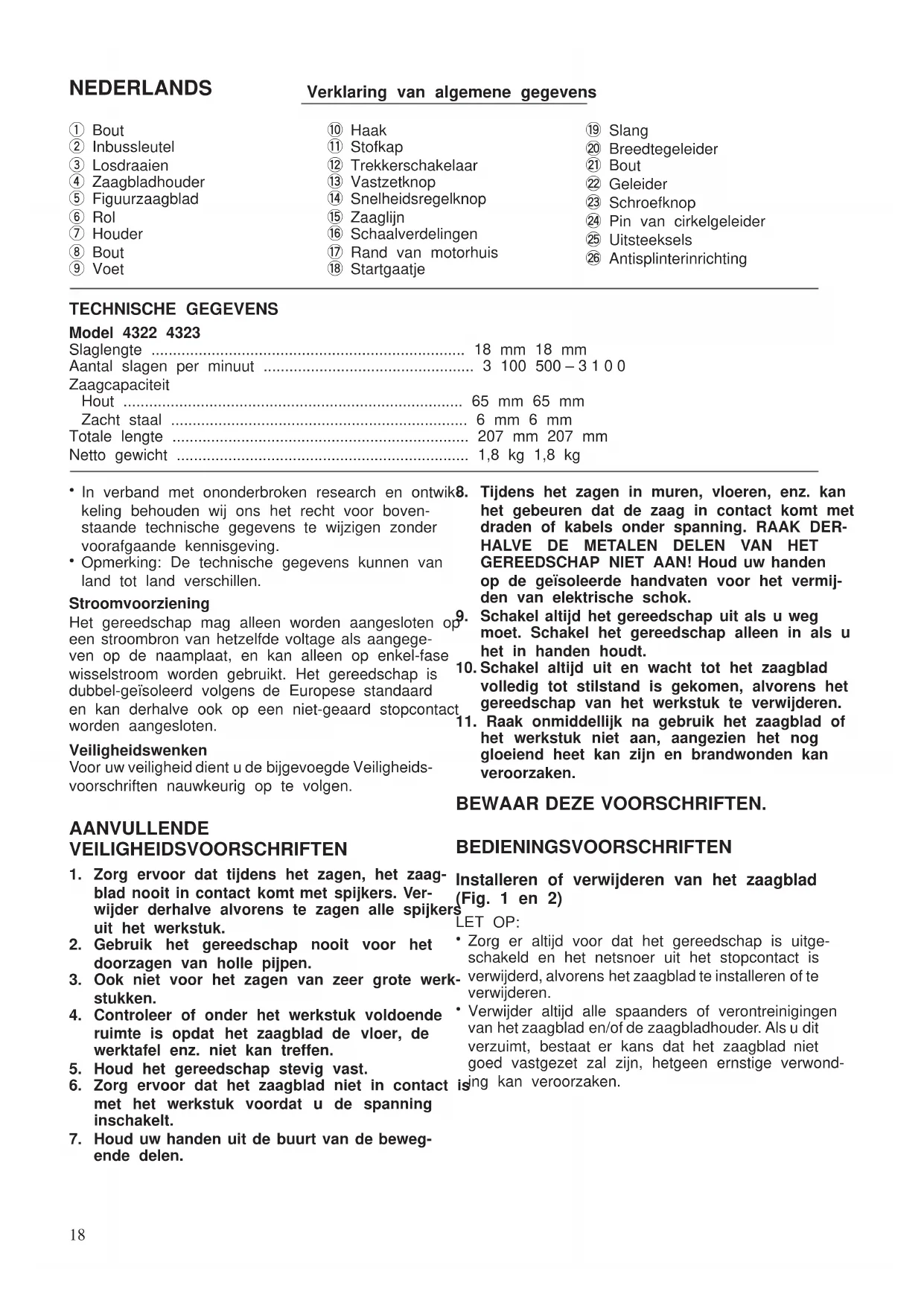

Figuurzaag Gebruiksaanwijzing

In verband met ononderbroken research en ontwik- keling behouden wij ons het recht voor boven- staande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

Opmerking: De technische gegevens kunnen van land tot land verschillen. Stroomvoorziening Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangege- ven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geı¨soleerd volgens de Europese standaard en kan derhalve ook op een niet-geaard stopcontact worden aangesloten. Veiligheidswenken Voor uw veiligheid dient u de bijgevoegde Veiligheids- voorschriften nauwkeurig op te volgen. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1. Zorg ervoor dat tijdens het zagen, het zaag-

blad nooit in contact komt met spijkers. Ver- wijder derhalve alvorens te zagen alle spijkers uit het werkstuk.

2. Gebruik het gereedschap nooit voor het

doorzagen van holle pijpen.

3. Ook niet voor het zagen van zeer grote werk-

4. Controleer of onder het werkstuk voldoende

ruimte is opdat het zaagblad de vloer, de werktafel enz. niet kan treffen.

5. Houd het gereedschap stevig vast.

6. Zorg ervoor dat het zaagblad niet in contact is

met het werkstuk voordat u de spanning inschakelt.

7. Houd uw handen uit de buurt van de beweg-

8. Tijdens het zagen in muren, vloeren, enz. kan

het gebeuren dat de zaag in contact komt met draden of kabels onder spanning. RAAK DER-

HALVE DE METALEN DELEN VAN HET

GEREEDSCHAP NIET AAN! Houd uw handen op de geïsoleerde handvaten voor het vermij- den van elektrische schok.

9. Schakel altijd het gereedschap uit als u weg

moet. Schakel het gereedschap alleen in als u het in handen houdt.

10. Schakel altijd uit en wacht tot het zaagblad

volledig tot stilstand is gekomen, alvorens het gereedschap van het werkstuk te verwijderen.

11. Raak onmiddellijk na gebruik het zaagblad of

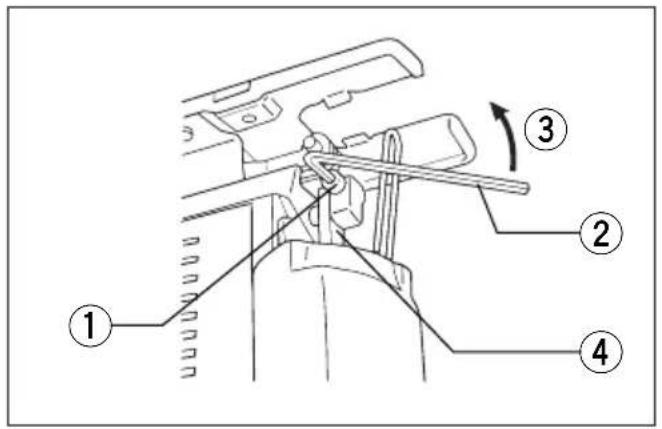

het werkstuk niet aan, aangezien het nog gloeiend heet kan zijn en brandwonden kan veroorzaken. BEWAAR DEZE VOORSCHRIFTEN. BEDIENINGSVOORSCHRIFTEN Installeren of verwijderen van het zaagblad (Fig. 1 en 2) LET OP:

Zorg er altijd voor dat het gereedschap is uitge- schakeld en het netsnoer uit het stopcontact is verwijderd, alvorens het zaagblad te installeren of te verwijderen.

Verwijder altijd alle spaanders of verontreinigingen van het zaagblad en/of de zaagbladhouder. Als u dit verzuimt, bestaat er kans dat het zaagblad niet goed vastgezet zal zijn, hetgeen ernstige verwond- ing kan veroorzaken.

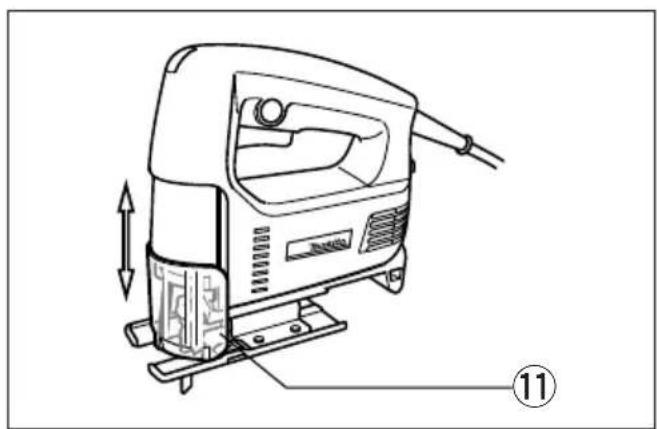

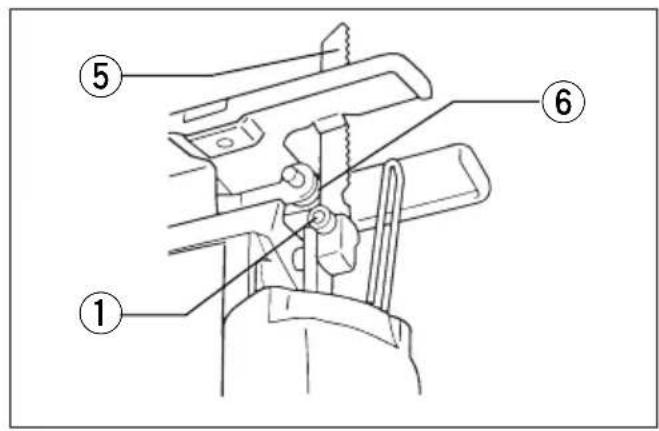

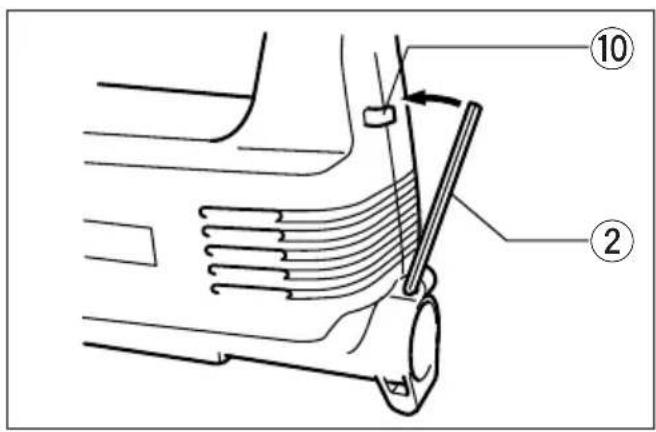

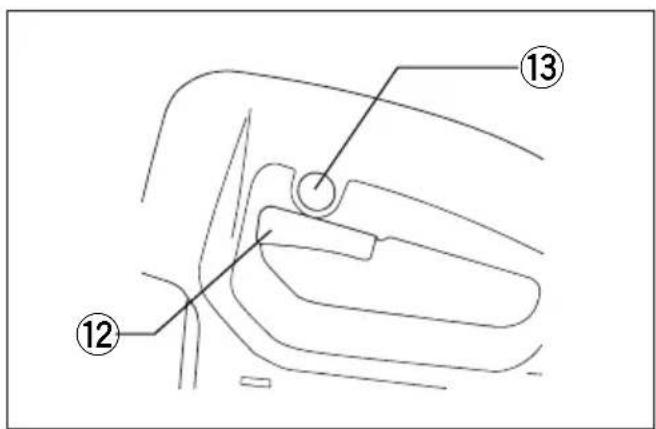

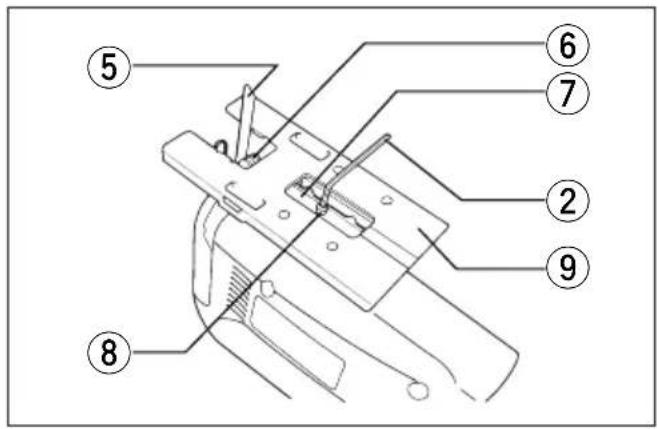

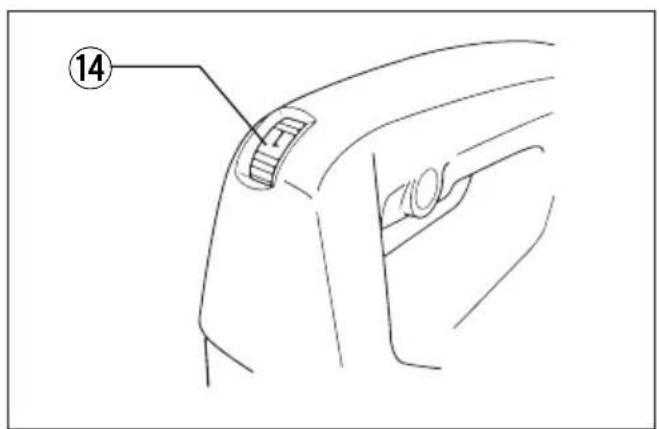

4322/4323 (Nl) (’98. 5. 6)Om het zaagblad te installeren, draait u met de inbussleutel de bout op de zaagbladhouder los. Steek het zaagblad met de tanden naar voren gericht zo ver mogelijk in de zaagbladhouder. Controleer of de rug van het zaagblad goed tegen de rol zit. Trek daarna de bout aan om het zaagblad vast te zetten. Om het zaagblad te verwijderen, voert u de procedure voor installeren in omgekeerde volgorde uit. Afstellen van de rol (Fig. 3) Draai de bout op de achterzijde van de gereed- schapsvoet los met de inbussleutel. Verschuif de houder zodat de rol net tegen het zaagblad aankomt. Draai daarna de bout weer vast om de gereedschaps- voet en de houder vast te zetten. OPMERKING: Smeer de rol af en toe. Opbergruimte voor de inbussleutel (Fig. 4) Wanneer u de inbussleutel niet gebruikt, kunt u deze handig opbergen zoals afgebeeld in Fig 4. Stofkap (Fig. 5) LET OP: Draag altijd een veiligheidsbril, ook wanneer u het gereedschap gebruikt met de stofkap naar omlaag gebracht. Breng de stofkap omlaag om te voorkomen dat spaanders in het rond vliegen. Voor verstekzagen dient u de stofkap echter helemaal omhoog te bren- gen. Werking van de schakelaar (Fig. 6) LET OP: Alvorens het netsnoer op het stopcontact aan te sluiten, dient u altijd te controleren of de trekker- schakelaar juist werkt en bij loslaten naar de ‘‘OFF’’ positie terugkeert. Om het gereedschap te starten, drukt u gewoon de trekker in. Laat de trekker los om het gereedschap te stoppen. Voor langdurig zagen drukt u eerst de trekker en dan de vastzetknop in. Om het gereed- schap vanuit deze vergrendelde stand te stoppen, wordt de trekker helemaal ingedrukt en vervolgens losgelaten. Snelheidsregelknop (Fig. 7) Alleen voor 4323 De zaagsnelheid kan worden ingesteld op een wille- keurige snelheid tussen 500 en 3 100 slagen per minuut door de snelheidsregelknop naar links of rechts te draaien. Draai de knop in de richting van nummer 6 om de snelheid te vermeerderen, en in de richting van nummer 1 om de snelheid te verminde- ren. Raadpleeg de onderstaande tabel voor het selec- teren van de snelheid die geschikt is voor het te zagen werkstuk. De geschikte snelheid hangt echter ook af van het type of de dikte van het werkstuk. In het algemeen, kunt u met hogere snelheden sneller zagen, maar het zaagblad zal dan minder lang mee- gaan. Te zagen werkstuk Nummer op regelknop Hout 5 – 6 Zacht staal 3 – 6 Roestvrij staal 3 – 4 Aluminium 3 – 6 Plastic 1 – 4 LET OP: De snelheidsregelknop kan niet verder dan 6 en niet verder terug dan 1 worden gedraaid. Probeer niet de knop met geweld voorbij 6 of 1 te draaien, aangezien de snelheidsregeling dan niet meer juist zal werken. Bediening (Fig. 8) LET OP: Houd de voet van het gereedschap altijd vlak met het werkstuk. Als u dit niet doet, kan het zaagblad breken, hetgeen ernstige verwonding kan veroorzaken. Schakel het gereedschap in en wacht totdat het zaagblad op volle toeren draait. Plaats dan de voet van het gereedschap vlak op het werkstuk en beweeg het gereedschap langzaam naar voren langs de van te voren op het werkstuk aangebrachte zaaglijn. Voor het zagen van bochten dient het gereedschap zeer langzaam naar voren te worden bewogen. Zagen onder een schuine hoek LET OP:

Zorg er altijd voor dat het gereedschap is uitge- schakeld en het netsnoer uit het stopcontact is verwijderd, alvorens de voet van het gereedschap schuin te zetten.

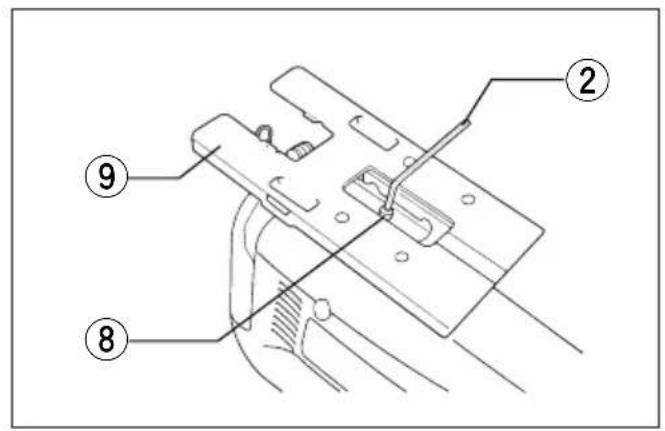

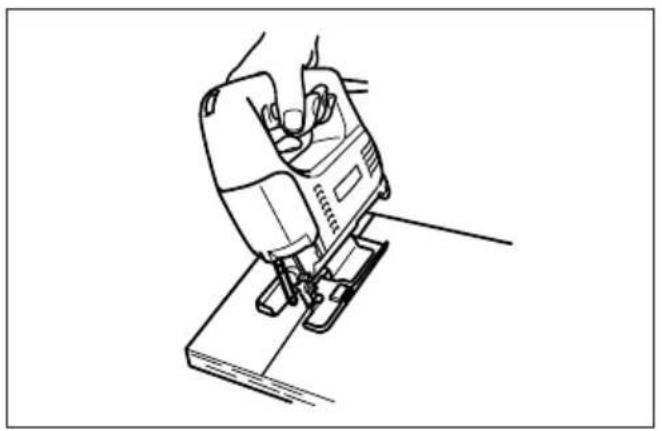

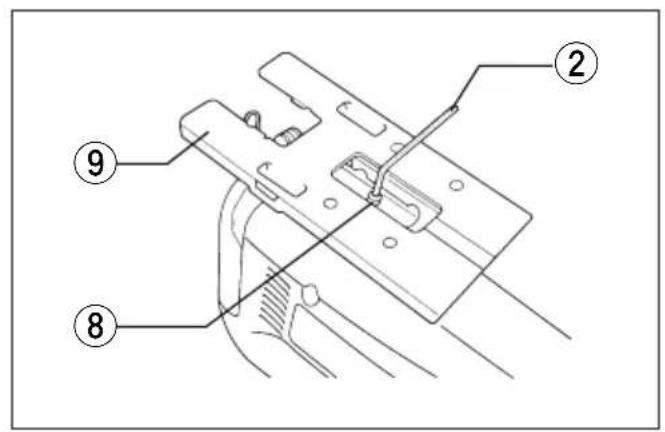

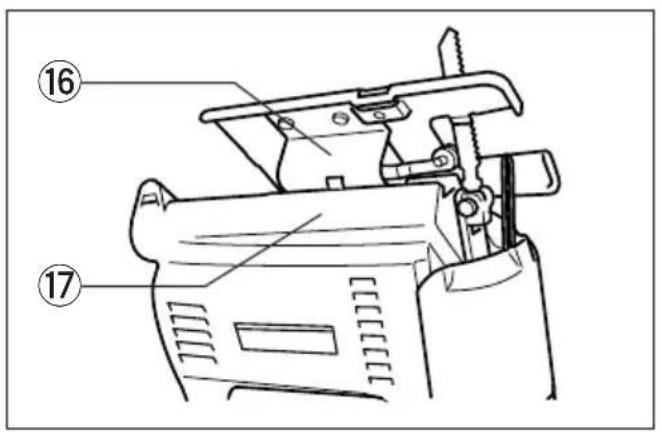

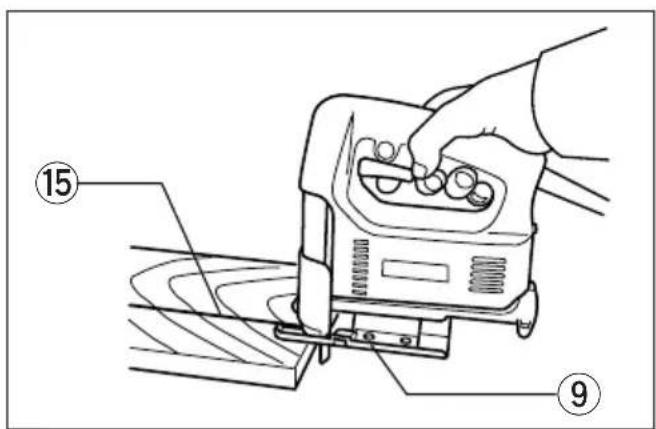

Breng de stofkap helemaal omhoog alvorens schuine zaagsneden te maken. Door de voet van het gereedschap schuin te zetten kunt u schuin zagen onder een willekeurige hoek tussen 0° en 45° (links of rechts). (Fig. 9) Draai met de inbussleutel de bout aan de achterkant van de voet los. Beweeg de voet zodat de bout vlak in het midden van de kruisvormige sleuf in de voet komt te zitten. (Fig. 10) Kantel de gereedschapvoet om de gewenste schuine hoek te krijgen. De rand van het motorhuis geeft de schuine hoek aan. Controleer of de rug van het zaagblad contact maakt met de rol. Draai daarna de bout vast om de gereedschapsvoet vast te zetten. (Fig. 11) Zagen tot helemaal tegen de kant (Fig. 12) Draai met de inbussleutel de bout aan de achterkant van de voet los en schuif de voet helemaal naar achteren. Draai daarna de bout vast om de voet vast te zetten. 4322/4323 (Nl) (’97. 12. 15) 19Figuren uitzagen Voor het uitzagen van figuren kunt u methode A of B gebruiken. A) Voorboren van een startgaatje: Om figuren onmid- dellijk in het midden van het werkstuk uit te zagen, en dus niet vanaf de rand, dient u eerst een startgaatje met een diameter van 12 mm of meer te boren. Steek het zaagblad door dit gaatje en begin dan met te zagen. (Fig. 13) B) Invalzagen: U hoeft geen startgaatje te boren of geen geleidesnede te maken indien u voorzichtig als volgt te werk gaat.

1. Houd het gereedschap schuin voorover door

alleen het voorste gedeelte van de voet op het werkstuk te laten rusten, met de punt van het zaagblad net boven het werkstukoppervlak. (Fig. 14)

2. Oefen een beetje druk uit op het gereedschap

om te voorkomen dat de voorrand van de voet kan bewegen, en schakel het gereedschap in. Laat het achterste van het gereedschap lang- zaam zakken.

3. Naarmate het zaagblad door het werkstuk

heen zaagt, laat u de voet van het gereed- schap langzaam op het werkstukoppervlak zakken.

4. Zaag verder op de normale manier.

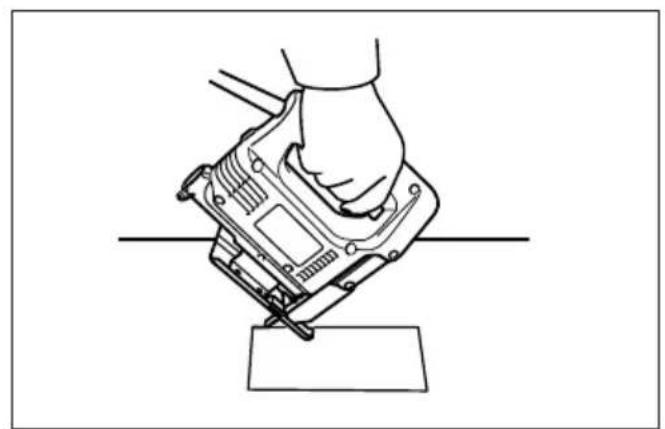

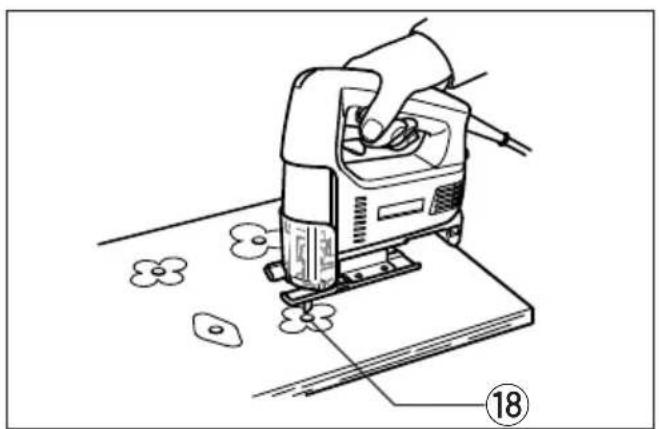

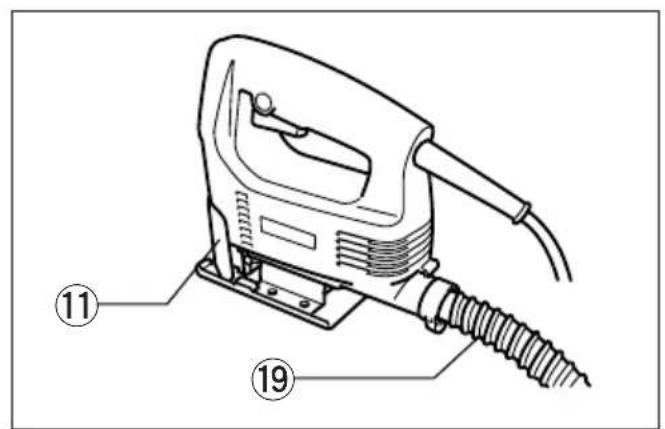

Afwerken van de randen (Fig. 15) Voor het afwerken van randen of voor nauwkeurig op maat zagen, laat u het zaagblad lichtjes langs de gezaagde randen lopen. Zagen van metaal Voor het zagen van metaal dient u altijd een geschikt koelmiddel (snijolie) te gebruiken. Wanneer u dit niet doet, zal het zaagblad snel slijten. In plaats van een koelmiddel te gebruiken, kunt u ook de onderkant van het werkstuk invetten. Stofafzuiging (Fig. 16) U kunt schoner werken door dit gereedschap op een Makita stofzuiger aan te sluiten. Steek de slang van de stofzuiger in de opening aan de achterkant van het gereedschap. Breng de stofkap omlaag alvorens het gereedschap te gebruiken. LET OP: Stofafzuiging is niet mogelijk tijdens zagen onder een schuine hoek. Breedtegeleider-set (optioneel accessoire) LET OP: Zorg er altijd voor dat het gereedschap is uitgescha- keld en het netsnoer uit het stopcontact is verwijderd, alvorens accessoires te installeren of te verwijderen.

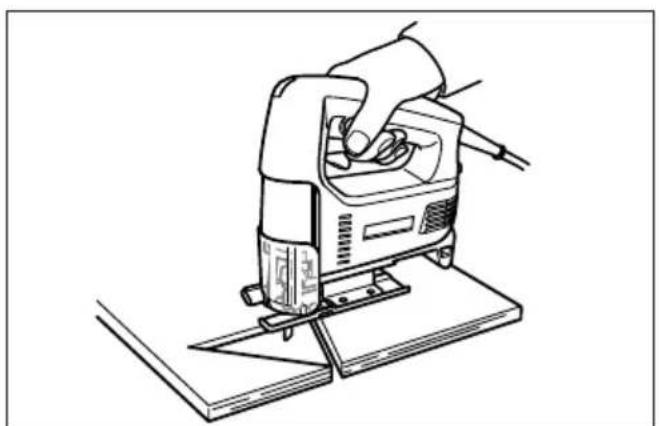

1) Rechte stukken zagen (Fig. 17 en 18)

Wanneer u herhaaldelijk stukken die 160 mm of minder breed zijn wilt zagen, kunt u snel rechte en schone sneden krijgen door de breedtegeleider te gebruiken. Om de breedtegeleider te installeren, steekt u deze met zijn geleider naar beneden gericht door de rechthoekige opening op de zij- kant van de gereedschapsvoet. Schuif de breed- tegeleider naar de positie van de gewenste breedte, en draai dan de bout vast om hem vast te zetten.

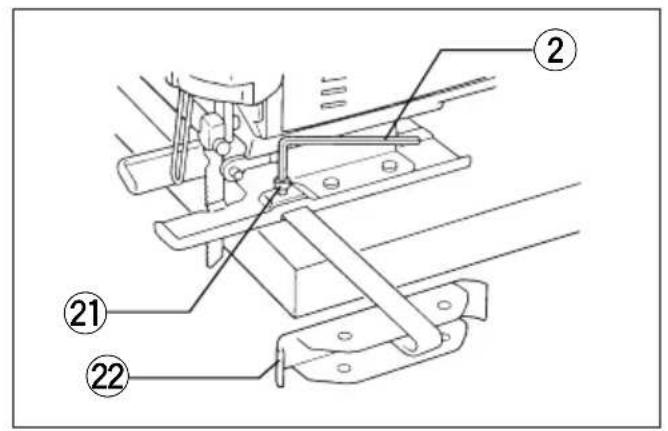

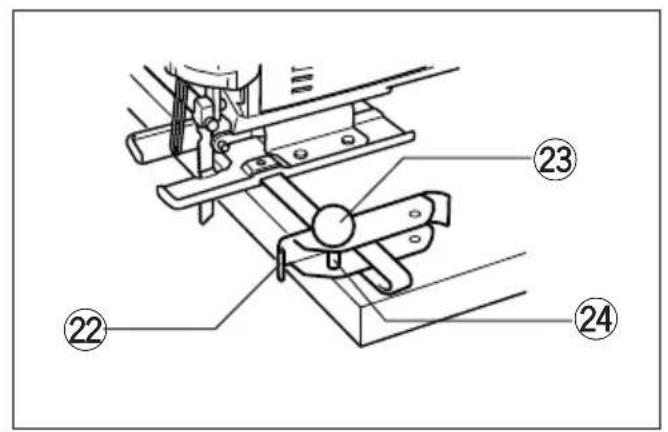

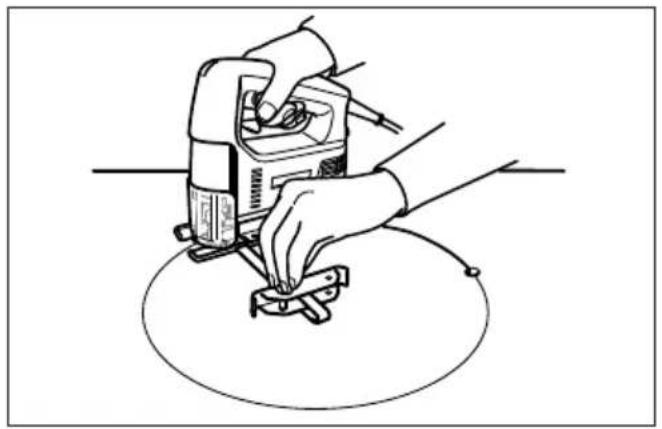

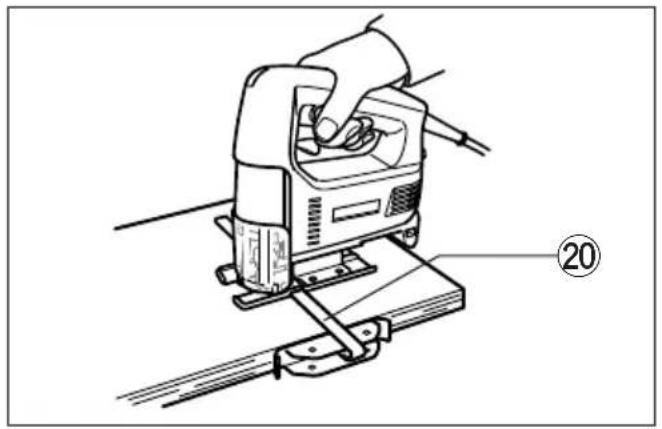

2) Cirkels en bogen zagen (Fig. 19 en 20)

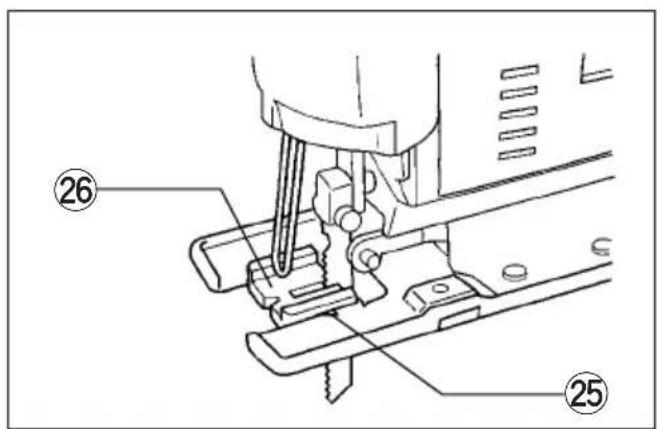

Wanneer u cirkels of bogen met een straal van 170 mm of minder wilt zagen, dient u de breedte- geleider als volgt te installeren. Steek de breedtegeleider met zijn geleider naar boven gericht door de rechthoekige opening op de zijkant van de gereedschapsvoet. Steek de pin van de cirkelgeleider door een van de twee gaat- jes in de geleider. Zet de pin vast door de schroef- knop erop te schroeven. Schuif nu de breedtege- leider naar de positie van de gewenste straal, en zet deze vast door de bout vast te draaien. Schuif daarna de voet van het gereedschap helemaal naar voren. Antisplinterinrichting (optioneel accessoire) (Fig. 21) Om splintervrije zaagsneden te krijgen, kunt u de antisplinterinrichting gebruiken. Om deze inrichting te installeren, schuift u de voet van het gereedschap helemaal naar voren en dan steekt u de inrichting tussen de twee uitsteeksels van de voet. LET OP: De antisplinterinrichting kan niet gebruikt worden voor zagen onder een schuine hoek. ONDERHOUD LET OP: Zorg er altijd voor dat het gereedschap is uitgescha- keld en de stekker uit het stopcontact is verwijderd alvorens onderhoud aan het gereedschap uit te voe- ren. Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum. GARANTIE Wij garanderen dat Makita gereedschappen voldoen aan de wettelijke voorschriften van uw land. Uitgeslo- ten van de garantie zijn beschadigingen veroorzaakt door normale slijtage, overbelasting of misbruik. In geval van klachten wordt u verzocht het gereedschap, ongedemonteerd, op te sturen naar uw handelaar of Makita service centrum, samen met het bijgesloten GARANTIEBEWIJS.

ACCESSOIRES LET OP: Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorge- schreven manier te worden gebruikt.
