Tipo di prodotto	Seghetto alternativo elettrico
Marca / Modello	Makita 4323
Lunghezza della corsa	18 mm
Numero di corse al minuto	500 - 3.100 min⁻¹ (variabile)
Capacità di taglio - Legno	65 mm
Capacità di taglio - Acciaio dolce	6 mm
Lunghezza totale	207 mm
Peso netto	1,8 kg
Alimentazione	Rete monofase, tensione secondo targa (doppio isolamento, senza messa a terra)
Regolazione della velocità	Manopola di regolazione (modello 4323 solo)
Taglio in obliquo	0° a 45° (destra e sinistra)
Dispositivo anti-scheggia	Accessorio opzionale
Guida parallela	Accessorio opzionale
Raccolta polvere	Raccordo per aspirapolvere Makita
Sicurezza	Grilletto con pulsante di blocco, protezione, doppio isolamento
Manutenzione	Pulizia regolare, lubrificazione del rullo, riparazioni presso centro autorizzato
Garanzia	Secondo la legislazione locale, esclusa usura normale e uso improprio

Domande frequenti - 4323 MAKITA

Come installare la lama del seghetto alternativo?

Per installare la lama, scollegare l'utensile. Allentare il bullone dell'asta porta-lama con la chiave esagonale. Inserire la lama fino in fondo, denti in avanti, assicurandosi che il bordo della lama poggi sul rullo. Stringere il bullone. Per rimuovere, invertire l'ordine.

Come regolare la velocità di taglio?

Sul modello 4323, ruotare la manopola di regolazione della velocità (Fig. 7) tra i numeri 1 e 6. Il numero 6 dà la velocità massima (3100 corse/min), il 1 la minima (500). Adattare la velocità al materiale: legno 5-6, acciaio dolce 3-6, inox 3-4, alluminio 3-6, plastica 1-4.

Come effettuare un taglio in obliquo?

Scollegare l'utensile e sollevare completamente il coperchio antipolvere. Allentare il bullone sul retro della base con la chiave esagonale. Inclinare la base fino all'angolo desiderato (0° a 45°, destra o sinistra). Il bordo inferiore del motore indica l'angolo. Stringere il bullone. Verificare che la lama tocchi il rullo.

Come utilizzare la guida parallela?

Inserire la guida parallela nel foro rettangolare sul lato della base, tacco verso il basso. Regolare la larghezza di taglio desiderata (fino a 160 mm) e avvitare il bullone per fissarla. Per tagli circolari (raggio ≤ 170 mm), posizionare il tacco verso l'alto e utilizzare l'asse a punta.

Come eseguire un taglio interno senza foro di innesco?

Inclinare la parte anteriore dell'utensile in avanti, la lama appena sopra la superficie. Accendere l'utensile e abbassare lentamente la parte posteriore. Quando la lama attraversa il materiale, abbassare delicatamente la base in piano. Terminare il taglio normalmente. Questo metodo evita di forare un foro di innesco.

Come pulire e manutenere l'utensile?

Scollegare sempre l'utensile prima di qualsiasi manutenzione. Pulire trucioli e corpi estranei sulla lama e sull'asta porta-lama. Lubrificare di tanto in tanto il rullo. Per qualsiasi riparazione o regolazione, contattare un centro di assistenza Makita autorizzato.

Quali accessori sono consigliati?

Gli accessori consigliati includono la guida parallela, il dispositivo anti-scheggia e il tubo di raccordo per aspirapolvere Makita. Utilizzare esclusivamente accessori Makita per evitare rischi di lesioni.

Come collegare un aspirapolvere?

Inserire il tubo dell'aspirapolvere nel foro situato sul retro dell'utensile. Abbassare il coperchio antipolvere prima di iniziare il lavoro. Notare che la raccolta della polvere non è possibile durante i tagli in obliquo.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di sicurezza. Tenere l'utensile per le superfici isolate previste. Verificare che non ci siano chiodi, tubi o cavi elettrici nascosti. Non toccare la lama dopo il taglio (rischio di ustione). Scollegare l'utensile prima di cambiare la lama.

Cosa fare se la lama si blocca?

Rilasciare immediatamente il grilletto. Scollegare l'utensile. Attendere l'arresto completo della lama. Sganciare delicatamente la lama dal pezzo. Verificare che la lama non sia danneggiata e che la capacità di taglio non sia superata. Non forzare mai.

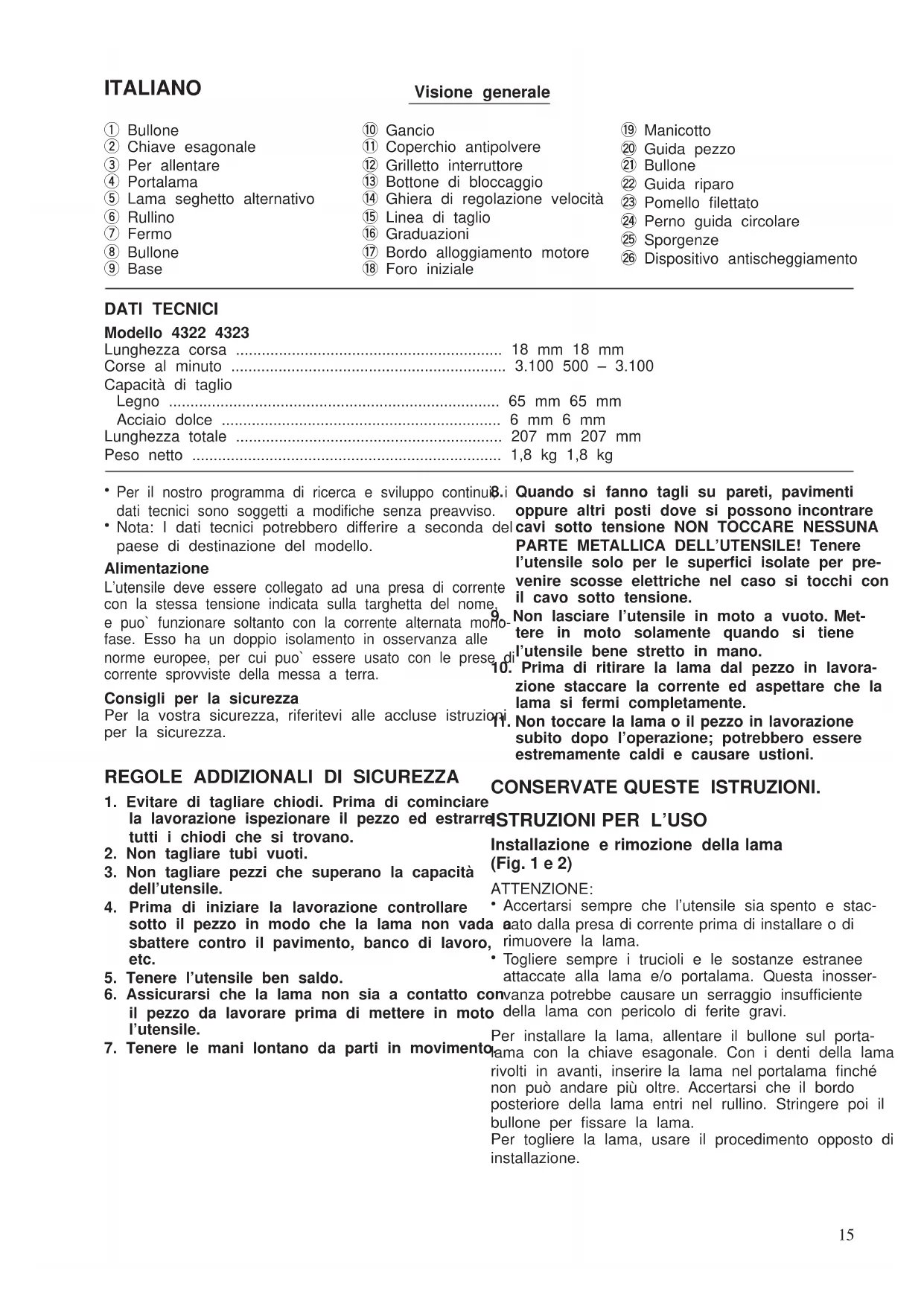

MANUALE UTENTE 4323 MAKITA

Per Anything utensile vengono usati i symboli seguenti. Bisogna capire il loro significato prima di usare l'ute

Symbolen

Gancio
Coperchio antipolvere
⑫ Grilletto interruptore
⑬ Bottone di bloccaggio
④ Ghiera di regolazione velocità
Linea di taglio
16 Graduazoni
⑦ Bordo alloggiamento motore
18 Foro iniziale

19 Manicotto
Guida pezzo
② Bullone
Guida riparo
23 Pomello filettato
24 Perno guida circolare
25 Sporgenze
Dispositivo antischeggiamento

DATI TECNICI

Modello 4322 4323

Lunghezza corsa 18 mm 18 mm

Corse al minuto 3.100 500 - 3.100

Capacità di taglio

Legno 65 mm 65 mm

Acciaio dolce 6 mm 6 mm

Lunghezza totale 207 mm 207 mm

Peso netto 1,8 kg 1,8 kg

Per il nostro programma di ricerca e sviluppo continui8.i dati tecnici sono soggetti a modifiche alla preavviso.
- Nota: I dati tecnici potrebbero differire a seconda delle paese di destinazione del modello.

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e puo' funzionare sostanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui puo' essere usato con le preso corrente sprovviste della messa a terra.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

Quando si fanno tagli su pareti, pavimenti oppure altri posti dove si posso non incontrare cavi sotto tensione NON TOCCARE NESSUNA PARTE METALLICA DELL'UTENSILE! Tenere l'utensile solo per le superfici isolate per prevenire scosse elettriche nel caso si tocchi con il cavo sotto tensione.

Non lasciare l'utensile in moto a vuoto. Mettere in moto solamente quando si tiene l'utensile bene stretto in mano.

1. Prima di ritirare la lama dal pezzo in lavorazione staccare la corrente ed espettare che la lama si fermi completeness.
   Non toccare la lama o il pezzo in lavorazione subito dopo l'operazione; potrebbero essere estremamente caldi e causare usstioni.

REGOLE ADDIZIONALI DI SICUREZZA

1.1. Evitare di tagliare chiodi. Prima di comincire la lavorazione ispezionare il pezzo ed estrutti tutti i chiodi che si trovano.
2. Non tagliare tubi vuoti.
3. Non tagliare peszhi che superano la capacité dell'utensile.
4. Prima di iniziare la lavorazione controllare除去 il pezzo in modo che la lama non vada sbattere contro il pavimento,izzo di lavoro, etc.
5. Tenere l'utensile ben saldo.
6. Assicurarsi che la lama non sia a contatto con il pezzo da lavorare prima di mettere in moto l'utensile.
7. Tenere le mani lontano da parte in movimento

CONSERVATE QUESTE ISTRUZIONI.

DISTRUZIONI PER L'USO

Installazione e rimozione della lama (Fig. 1 e 2)

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di installare o di rimuovere la lama.
• Togliere sempre i trucoli e le sostanze estranee attaccate alla lama e/o portalama. Questa inosser

convanza potrebbe causare un serraggio insufficiente, o della lama con pericolo di ferite gravi.

Per installare la lama, allentare il bullone sul porta-rama con la chiave esagonale. Con i denti della lama rivolti in avanti, inseire la lama nel portalama finché non cui andare più autres. Accertarsi che il bordo posteriore della lama entri nel rullino. Stringere poi il bullone per fissare la lama.

Per togliere la lama, usare il procedimento opposto di installazione.

Regolazione del rullino (Fig. 3)

Allentare il bullone sulla parte posteriore della base dell'utensile usando la chiave esagonale. Spostare il fermo in modo che il rullino faccia leggermente con fatto con la lama. Stringere poi il rullino per fissare base dell'utensile e il fermo.

NOTA:

Lubricare agli tanto il rullino.

Conservazione della chiave esagonale (Fig. 4)

Quando non la si usa, la chiave esagonale cui.
essere riposta comodamente come migliorato nella Fig.4.

Coperchio antipolvere (Fig. 5)

ATTENZIONE:

Portare sempre gli occhiali di protezione,anche utilizzando l'utensile con il coperchio antipolverere abbassato.

Abbassare il coperchio antipolvere per evitare che volino via schegge. Per i tagli inclinati si deve perché solleverlo completeness.

Funzionamento dell'interruttore (Fig. 6)

ATTENZIONE:

Prima di collegare l'utensile alla rete, accertarsi semere pre che il grilletto interruptatore funzioni correttamente che torni sulla posizione "OFF" quando viene rilascciato.

Per mettere in moto l'utensile, schiacciare semplicamente il grilletto interruptore. Rilasciarlo per fermarlo. Per il funzionamento continuo, schiacciare il grilletto interruptore e spingere poi dentro il bottone di bloccaggio. Per fermare l'utensile alla posizione di bloccaggio, schiacciare completamente il grilletto interruptore e rilasciarlo.

Ghiera di regolazione velocità (Fig. 7)

Modello 4323 soltanto

La velocità dell'utensile più essere regolata liberamente tra i 500 e i 3.100 giri al minuto girando la ghiera di regolazione. Le velocità più alte si ottenggirando la ghiera nella direzione del numero 6, e quelle più basse girandola nella direzione del numero 1. Per selezionare la velocità corretta per il pezzo di tagliare, riferirsi alla tabella sotto. La velocità appropriata potrebbe perché differire secondo il tipo e lo spessore del pezzo da lavorare. Generalmente, le velocità più alto consentono di tagliare i pezzi da lavorare più velocemente, ma in quello modo la vitta di servizio della lama si riduce.

Pezzo da tagliare	Numero sulla ghiera d regolazione
Legno 5 - 6
la Acciaio dolce 3 -	6
Acciaio inossidabile 3	- 4
Alluminio 3 - 6
Plastica 1 - 4

ATTENZIONE:

La ghiera di regolazione della velocità può essere girata in avanti soltanto finoa6eindietro fino a 1. Non forzarla altre 6 o 1, perché altrimenti potrebbe diventarare inutilizzabile.

Funzionamento (Fig. 8)

ATTENZIONE:

Tenere sempre la base dell'utensile a livello con il pezzo da lavorare. Questa inosservanza potrebbe causare la rottura della lama con pericolo di ferite gravi.

Accendere l'utensile e aspettare finché la lama non ha raggiunto la velocità massima. Posare poi la base piana sul pezzo da lavorare e spingerla delicatamente in avanti seguito la linea di taglio fattà precedente. Per tagliare delle curve, spingere l'utensile molto lentamente.

Tagli inclinati

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di installare o di rimuovere la lama.
• Alzare completamente il coperchio antipolvere prima di fare i tagli inclinati.

Con la base inclinata si possono fare tagli inclinati a qualsiasi angolatura da 0^ a 45^ (sia a destra che a sinistra) (Fig. 9)

Allentare il bullone sulla parte posteriore della base usando la chiave esagonale. Spostare la base del'utensile in modo che il bullone sia posizionato al centro della fessura a forma di croce sulla base dell'utensile. (Fig. 10)

Inclinare la base dell'utensile finché non si ottiene da l'angolo inclinato desiderato. Il bordo dell'alloggia-mento del motore indica l'angolo inclinato. Controllare il contatto tra il bordo posteriori della lama e il rullino, e stringere poi il bullone per fissare la base dell'uten-tile. (Fig. 11)

Tagli frontalli della stessa altezza (Fig. 12)

Allentare il bullone sulla parte posteriore della base delld'utensile usando la chiave esagonale, e spostare poi completamente indietro la base. Stringere poi il bullone per fissare la base dell'utensile.

Sfinestrature

Le sfinestrature possono essere fatto con i due metodi A e B.

A) Trapanazione di un foro iniziale: Per le sfinestre ture interne alla un taglio di ingressso dal bordo, trapanare un foro iniziale di 12mm o più di diametro. Per cominciare a tagliare, insere la lama in quello foro. (Fig. 13)
B) Taglio a tuffo: Se si procede con cura come segue, non è necessario trapanare un foro iniziale o fare un taglio di ingressso.

1. Inclinare in su l'utensile sul bordo anteriore della base, con la punta della lama posizionata subito sopra la superficie del pezzo da lavorare. (Fig. 14)
2. Esercitare una pressione sull'utensile in modo che il bordo anteriore della base non si muco quando lo si accende e si abbassa poi delicatamente e lentamente l'estremita posteriore della base.
3. Mention la lama fora il pezzo da lavorare, abbassare lentamente la base dell'utensile sulla superficie del pezzo da lavorare.
4. Completare il taglio nel modo normale.

Bordi di finitura (Fig. 15)

Per rifinire i bordi o fare regolazioni dimensionali, passare leggermente la lama lungo i bordi di taglio

Taglio dei metalli

Per tagliare i metalli, usare sempre un refrigerante (olio da taglio) adatto. Questa inosservanza cui cause un veloce consumo della lama. Invece di usare un refrigerante, si cui spalmare di grasso la parte inferiore del pezzo da lavorare.

Estrazione della polvere (Fig. 16)

Collegando l'utensile ad un aspiratore Makita si sono eseguire dei tagli puliti. Inserire il manicotto dell'aspiratore nel foro sulla parte posteriore dell'utensile.Abbassare il coperchio antipolvere prima di esta operazione.

PRECAUZIONE:

L'estrazione della polvere non può essere eseguita quando si fanno i tagli inclinati.

Gruppo guida pezzo (accessorio opzionale)

ATTENZIONE:

Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di installare o di rimuovere gli accessori.

1) Tagli diritti (Fig. 17 e 18)

Se si devono fare ripetutamente dei tagli di 160 mm o meno di larghezza, l'uso della guida pezzo assicura dei tagli diritti veloci e puliti. Per installarla, inseire la guida pezzo nel foro rettangolare sul fianco della base dell'utensile, con la guida riparo rivolta in giu. Spingere la guida pezzo sulla posizione della larghezza di taglio desiderata, e stringere poi il bullone per fissarla.

2) Tagli circolari (Fig. 19 e 20)

Per tagliare cerchi o archi con un raggio di 170 mm o meno, installare la guida pezzo come segue.

Inserire la guida pezzo nel foro rettangolare sul bianco della base dell'utensile, con la guida riparo rivolta in su. Inserire il perno della guida circolare in uno dei due fori della guida riparo. Avvitare il pomello filettato nel perno per fissarlo. Spingere ora la guida pezzo sul raggio di taglio desiderato, e stringere il bullone per fissarla in posizione. Spostare poi completamente in avanti la base dell'utensile.

Dispositivo antischeggiamento

(accessorio opzionale) (Fig. 21)

Ver dei tagli perché scheggiamenti, si può usare il dispositivo antischeggiamo. Per installarlo, spostare completamente in avanti la base dell'utensile e insertirlo tra le due sporgenze della base.

PRECAUZIONE:

Il disposativo antischeggiamento non può essere usato quando si fanno tagli inclinati.

MANUTENZIONE

ATTENZIONE:

Prima di eseguire qualiasi lavoro sull'utensile, accertatevi sempre che sia spenta e staccata alla presa c corrente.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.

GARANZIA

Garantiamo che gli utensili Makita sono in conformità con le leggi ed i regolamenti specifici del paese.

Danni attribuibili al normale consumo, a rotture, a sovraccarichi o a utilizzazione erronea, sono escludi alla garanzia. In caso di reclamo inviate l'utensile, alla smontarlo, assieme al CERTIFICATO DI GARANZIA in dotazione, al rivenditore o al Centro di Servizio Makita.

NEDERLANDS

Gli accessori o raccordi segunti sono raccomandati per l'uso con l'utensile Makita specificato in quello manuale. L'uso di qualsiasi altri accessorio o raccordo potrebbe causare pericoli di ferite alle persone. Gl accessori o raccordi devono essere usati soltanto nel modo corretto e specificato.

NL ACCESSOIRES

LET OP:

DICIARAZIONE DI CONFORMITA

CON LE NORME DELLA COMUNITA EUROPEA

Il sottoscritto Yasuhiko Kanzaki, con l'autorizzazione della Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan, dichiara che questo prodotto

(Number di seri: Produzione in seri) fabbricato alla Makita Corporation in Giappone e conformi alle direttive europee riportate di seguito:

HD400, EN50144, EN55014, EN61000*
secondo le direttive del Consiglio 73/23/CEE, 89/336/CEE e 98/37/CE.

*from 1st Jan.2001

*1 gennaiio 2001

FRANÇAISE

DECLARATION DE CONFORMITE CE

Director Amministratore

Director Directeur

Direktor Director

MAKITA INTERNATIONAL EUROPE LTD.

Rumore e vibrazioni del modello 4322/4323

Il livello di pressione sonora pesata secondo la curva A è di 83 dB (A).

Il livello di rumore durante il lavoro potrebbe superare gli 85 dB (A).

-Indossareiparaorecchi.-

Il valore quadratico medio di accelerazione è di 5 m/s².
