Technische specificaties	Draadloze nietmachine PARKSIDE PAT 20Li A1, aangedreven door een 20V batterij.
Type nietjes	Type 53 nietjes, lengte 6-14 mm.
Magazijncapaciteit	Capaciteit van 100 nietjes.
Gewicht	Ongeveer 1,5 kg.
Gebruik	Ideaal voor doe-het-zelf, interieurdecoratie en stoffeerwerk.
Onderhoud	Reinig het apparaat regelmatig en controleer de staat van de nietjes.
Veiligheid	Draag een veiligheidsbril en voorkom dat u de nietmachine naar uzelf richt.
Algemene informatie	Compatibel met andere gereedschappen uit de PARKSIDE 20V-serie.

Veelgestelde vragen - PAT 20Li A1 PARKSIDE

Hoe laad ik nietjes in de PARKSIDE PAT 20Li A1?

Om nietjes te laden, opent u het nietjesvak door het mechanisme te ontgrendelen, plaatst u de nietjes zodat ze correct zijn uitgelijnd en sluit u het vak weer.

Wat moet ik doen als de nietmachine geen nietjes schiet?

Controleer eerst of het nietjesvak correct is geladen. Zorg er ook voor dat de gebruikte nietjes compatibel zijn met het model PAT 20Li A1. Als het probleem aanhoudt, maak dan de binnenkant van de nietmachine schoon om vuil te verwijderen.

Hoe stel ik de nietdiepte in?

De nietdiepte kan worden aangepast door aan de instelknop aan de zijkant van de nietmachine te draaien. Test het nieten op een stuk papier voordat u het op uw definitieve project gebruikt.

Werkt de nietmachine op dikke materialen?

De PARKSIDE PAT 20Li A1 is ontworpen om materialen tot 10 mm dik te nieten. Voor dikkere materialen wordt aanbevolen een nietmachine te gebruiken die specifiek voor dat soort taken is bedoeld.

Hoe onderhoud ik mijn PARKSIDE PAT 20Li A1?

Om uw nietmachine te onderhouden, reinigt u regelmatig het nietjesvak en de buitenkant met een droge doek. Vermijd het gebruik van agressieve chemicaliën. Zorg er ook voor dat bewegende delen niet geblokkeerd zijn.

Wat moet ik doen als de nietmachine vastloopt?

Als de nietmachine vastloopt, trek dan de stekker uit het stopcontact en open het vak om de vastzittende nietjes te verwijderen. Controleer ook het hele mechanisme op vuil. Zodra de blokkade is opgelost, plaats u de nietjes terug en test u de nietmachine.

Wat is de batterijduur van de PARKSIDE PAT 20Li A1?

De batterijduur hangt af van het gebruik, maar gemiddeld kan deze tussen de 300 en 500 nietjes per lading meegaan. Om de batterijduur te optimaliseren, vermijd het langdurig in stand-by laten van de nietmachine.

Hoe kan ik compatibele vervangende nietjes kopen?

U kunt compatibele vervangende nietjes kopen bij bouwmarkten, online of rechtstreeks bij PARKSIDE. Zorg ervoor dat u de specificaties controleert om compatibiliteit te garanderen.

GEBRUIKSAANWIJZING PAT 20Li A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

PL

AKUMULATOROWY ZSZYWACZ 20 V

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

C

Pred ctenim si otevrete stranu s obrzky a potom sesezname te vsemi funkcem pristroje.

PL

Procedure en cas de garantie

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 46
Onderdelen 46
Inhoud van het pakket 46
Technische gegevens 46

Algemene veiligheidsvoorschriften voor elektrische gereedschappen 47

1. Veiligheid op de werkplek 48
   2.Elektrischeveiligung 48
2. Veiligheid van personen 48
3. Gebruik en behandeling van het elektrische gereedschap 49
4. Gebruik en behandeling van het accugereedschap 49
5. Service 50

Apparaatspecifiekeveiligheidsvoorschriften voortackers. .50

Veiligheidsvoorschriften voor opladers. 50

Vór de ingebruikname 51

Accupack opladen (zie afb. A) 51
Accupack in het apparaat plaatsen/uit het apparaat nemen 51
Toestand van de accu controeren 51
Magazijnschacht laden 51
Slagkracht instellen 52

Ingebruikname 52

Inschakelen 52

LED-werklampje inschakelen 52

Problemen oplossen 52

Onderhoud en reiniging 52

Garantie van KompernaB Handels GmbH. 53

Service 54

Importeur 5

Afvoeren 5

Vertaling van de oorspronkelijke conformiteitsverklaring 55

Vervangende accu bestellen 56

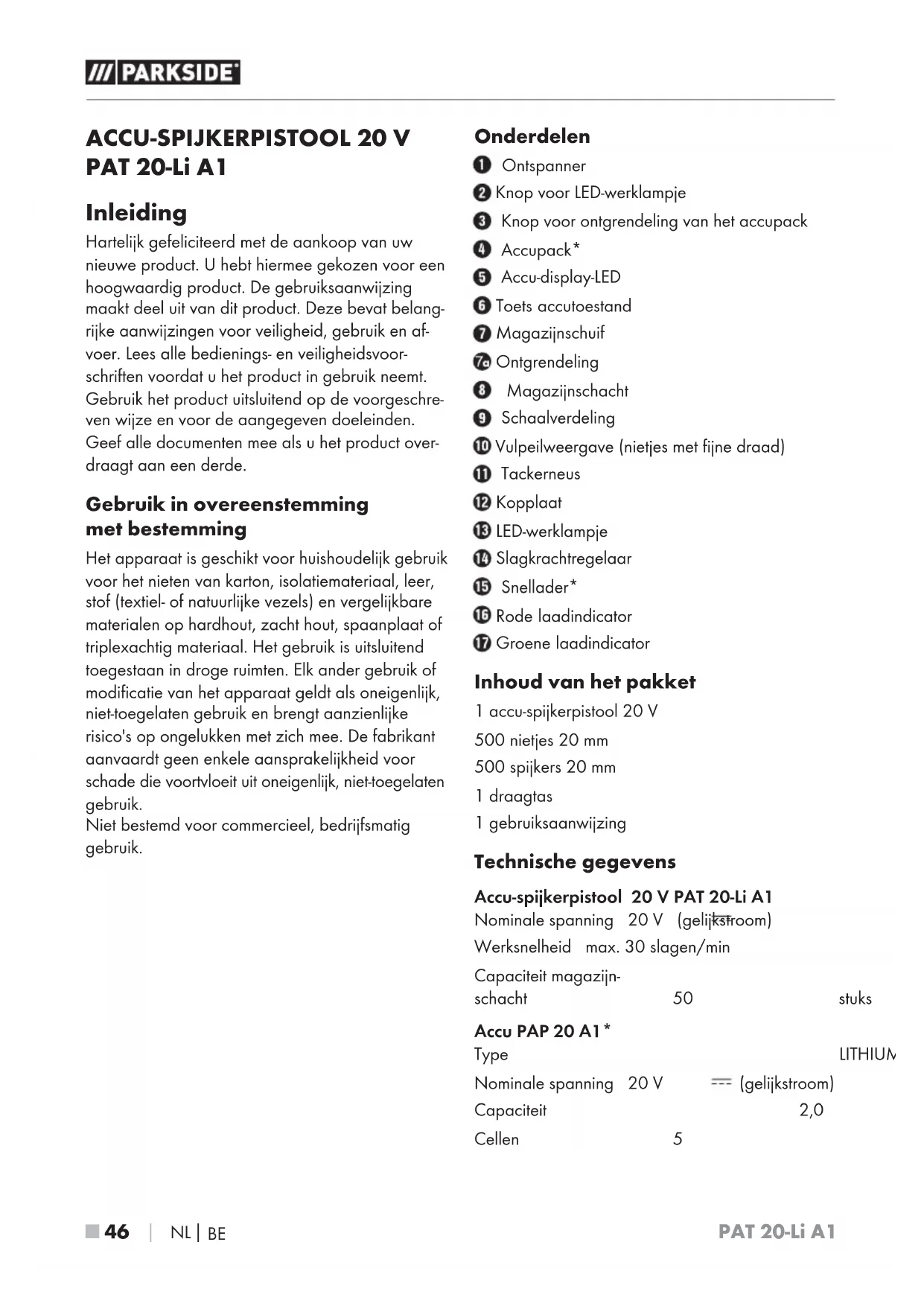

Hartelijk gefeliciteerd met de aankoop van uw neue product. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing staat deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruik en afvoer. Lees alle bedienings- en veriligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Het apparaat is geschikt voor huishoudelijk gebruik voor het Nieten van karton, isolatiematerialiaal, leer, stof (textiel- of naturuurlijke verzels) en vergelijkbare materialen op hardhout, zacht hout, spaanplaat of triplexachtig materiaal. Het gebruik is uitsluitend toegestaan in droge ruimten. Elk ander gebruik of modificatie van het apparaat geldt als oneigenlijk, Niet-toegelaten gebruik en brengt aanzienlijke risico's op ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit oneigenlijk, Niet-toegelaten gebruik.

Niet bestemd voor commercieel, bedrijsmatig gebruik.

Onderdelen

1 Ontspanner
Knop voor LED-werklampje
Knop voor ontgrendeling van het.Accupak
Accupack
Accu-display-LED
6 Toets accutoestand
Magazijnschuif
Ontgrendeling
Magazijnschacht
9 Schaalverdeling
10 Vulpeilweergave (nietjes met fijnedraad)
1 Tackerneus
12 Kopplaat
13 LED-werklampje
16 Slagkrachtregelaar
15 Snellader
16 Rode laadindicator
Groene laadindicator

Inhoud van het pakket

1 accu-spijkerpistol 20 V
500 nietjes 20mm
500 spijkers 20 mm
1 draagtas
1 gebruiksaanwijzing

Technische gegevens

Accu-spijkerpistol 20 V PAT 20-Li A1

Nominate spanning 20 V (geliksfoom)

Werksnelheid max. 30 slagen/min

Capaciteit magazijn

schacht 50

Accu PAP 20 A1*

Type

Nominale spanning

Capaciteit

Cellen

20V

= = (gelijkstroom)

2,0

5

Accu-snellader PLG 20 A1*

INGANG/Input

Nominate spanning 230 - 240V ,50Hz (wisselsroom)

Nominal vermogen 65W

Zekering (intern) 3,15 A

UITGANG/Output

Nominate spanning 21,5 V (gelikstroom)

Nominate stroom 2,4 A

Oplaadduur ca. 60 min

Beschermingsklasse

回 Ⅱ

(dubbel geisoleerd)

Nietjes met fijn deaat

Nietjesbreedte 6mm

Nietjeslength 15-25

mm

Spijkerlengthe 15,20,25,32mm

• BATTERIJ EN LADER ZUN NIET INBEGREPEN IN GELEVERD

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch

Geluidsdrukniveau

$$ \mathrm {p A} = 8 4, 1 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid

$$ K _ {p A} = 3 \quad d B $$

Geluidsvermogensniveau

$$ \mathrm {L} _ {\mathrm {W A}} = 9 5, 1 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid

$$ K _ {W A} = 3 \quad d B $$

Draag gehoorbescherming!

Totale trillingswaarden

Totale trillingswaarden vastgesteld conform EN 60745:

Trillingsemissiewaarde

$$ a _ {h w} = 3, 6 5 m / s ^ {2} $$

Onzekerheid

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

OPMERKING

De in deze gebruiksaanwijzing vermelde trillingsemissiewaarde is gemeten conform een genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. De vermelde trillingsemissiewaarde kan ook worden gebruikt voor een Voorlopige beoor- deling van de blootstelling.

WAARSCHUWING!

De trillingsemissiewaarde verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevalen ho-ger zichn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderenschat wonneer het elektrische gereedschap regelmatig op een dergelijk manier worden gebruikt. Probeer de belasting door trillingen zo Klein möglich te honden. U kunt bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereed-schap en slechts beperkte tijd met het gereed-schap werken om de trillingsbelasting te reduceren. Daar bij dient u rekening te honden met alle aspecten van de bedrijfscylclus (bijvoorbeeld perioden waarin het gereed-schap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheids-voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en instructies. Het Niet naleven van de veiligheidsvoorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstrumenties gebruekte term "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een nicht-verlichte werkomgeving konnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elektrisch gereedschap geeft vomken af die stof of dampen+kunnendoen ontvlammen.
c) Houd kinderen en andere Personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat konnen verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparatusbinnendringt, bestaat er een verhoogde kans op een elektrische schok.
d) Gebruik het snoer Niet voor een ander doel, bijvoorbeeld om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die zichn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschemingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, veiligheidshelm of gehoorbescherming, al naarge-lang het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap isuitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kurz u het elektrische gereedschap in onverwachtete situaties beter controleren.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen ver van bewegende onderdelen. Loszittende kleding, sieraden of haren hun den door bewegende onderdelen gegren worden.

g) Als het möglichk is om stofafzuiigings- en-op-vangvoorzieingen te installereren, zorg er dan voor dat deze zijn aangesloten en correct worden gezruikt. Het gebruik van een stofafzuiing kan risico's door stof beperken.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het waarvoor voorziene elektrische gereedschap. Met een passend elektrisch gereedschap werkt u beter en veilig in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereed-schap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.

c) Haal de stekker uit het stopcontact of verwijder de accu voordat u instellenen aan het apparaat verricht, accessoires verwisselt of het apparaat weglect. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld worden geschakeld.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het Niet in gebruik is. Zorg ervoor dat het apparaat Niet worden gebruikt door personen die hiermee Niet vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.

e) Onderhoud elektrisch gereedschap zorgvuldig. Controller of bewegende onderdelen maar behoren werken en nicht klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zich dat daardoor de werking van het elektrische gereedschap nadelig worden beinvloed. Laat beschadigde onderdelen voor de ingebruikname van het apparaat repareren. Veel ongelukken zich het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd slijpschijven scherp en schoon. Met zorg onderhonden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zichn gemakkelijker te sturen.

g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijkke in overeenstemming met deze instructies. Houd waar bij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu uitsluitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gebruikt.
b) Gebruik alleen de waarvoor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een nicht-gebruike accuuit de buurt van paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die een overbrugging van de contacten kunnenveroorzaken.Kortsluiting tussendaccucontacten kan verbrandingen of brand tot gevolg hebben.
d) Bij onjuist gebruik kan er vloeistofuit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare accu's nooit op.

Beschem de accu

tegen hitte, bijv. ook gegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

6. Service

a) Laat uw elektrische gereedschap alleen doorgekwalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren.Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.

Apparaatspecifieke veiligheidsvoorschriften voor tackers

Ga er altijd vanuit dat het elektrische gereedschap Nietjes/spijkers bevat. Als u te nonchalant met de tacker omgaat, dan kunnen de Nietjes/spijkers er onverwacht uitschieten, met letsels tot gevolg.
Richt het elektrische gereedschap nooit op uzelf of op andere personen in de buurt. Het gereedschap kan namelijk onverwacht inschakelen en een Nietje/spijker uitschieten, wat tot letsel kan leiden.
Plaats het elektrische gereedschap eerst stevig op het werkstuk voordat u het gereedschap activeert. Als het elektrische gereedschap geen contact heeft met het werkstuk, kan het Nietje/de spijker afketsen.
■ Als het Nietje/de spijker klem zit in het elektrische gereedschap, haal dan de stekker van het gereedschap uit het stopcontact of verwijder het.Accupack. Als de tacker ingeschakeld is, kan hij bij het verwijderen van een klemzittend Nietje/spijker onbedoeld geactiveerd worden.
Wees voorzichtig bij het verwijderen van een klemzittend Nietje/spijker. Het systemd kan opgespannen zich en het Nietje/de spijker kan daardoor krachtig uitgestoten worden terwijl u probeert Nietje of de spijker los te krijgen.
- Gebruk de tacker Niet voor de bevestiging van elektrische leidingen. Het apparaat is Niet geschikt voor de installmentie van elektrische ledingen, want het kan de isolatie van elektrische kabels beschadigen en elektrische schokken en brand veroorzaken.

Veiligheidsvoorschriften voor opladers

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zichn geinstrueerd en de waaruit voortkomende bevaren hebben begrepen. Kinderen mogen nicht met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reinig ing en gebruikersondoud uitvoeren.

De oplader is alleen geschikt voor gebruik binnenshuis.

LET OPI!

• Deze lader kan alleen de volgende batterijen opladen: PAP 20 A1/PAP 20 A2/ PAP 20 A3/PAP 20 B1/PAP 20 B3.
  Een actuele lijst van batterijcompatilititeit is te vinden op www.Lidl.de/Akku.

WAARSCHUWING!

Wonneer het snoer moet worden verrangen, moet dit worden uitgevoerd door de fabrikant of diens vertegenwoordiger, om veiligheidsrisico's te voorkomen.

Originele accessoires/hulpapparatuur

• Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijz ing resp. waarvan gebruik compatibel is met het apparaat.

WAARSCHUWING!

Gebruik geen accessoires die nicht door PARKSIDE worden aanbevolen. Dit kan elektrische schokken en brand veroorzaken.

Vóör de ingebruikname

Accupack opladen (zie afb. A)

VOORZICHTIG!

Trek altijd de stekker uit het stopcontact, voor dat u het accupack uit de oplader haalt of in de oplader plaatst.

OPMERKING

Laad het.Accupack nooit op als de omgevingstemperatuur lager is dan 10^ of hoger is dan 40^. Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% .De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0^ en 50^

Plaats het accurapac op de snellader 15 (zie afb. A).
Steek de stekker in het stopcontact. De laadindicator Brandt rood.
De groene laadindicato ⑦ geeft aan dat het opladen is voltooid en dat het.Accupack ④ waar is voor gebruik.

LET OPI!

Als de rode laadindicato5 knippert, is het occupack 4ververhit en kan het nicht worden opgeladen.
Als de rode en de groene laadindicator 16 tegelijkkertijd knipperen, is het.accupack defect.

Schuif het accurack in het apparaat.
Schakel de oplader:tussen twee openvolgende laadccli minstens 15 minuten uit. Haal daartoe de stekker uithetstopcontact.

Accupack in het apparaatplaatsen/uit het apparaat nemen

Accupackplaatsen

Klik het accuracV vast in het apparatus.

Accupack uithetapparaathalen

Druk op de ontgrendelingskn, en neem het accupack it het apparaat.

Toestand van de accu controlleren

Druk voor controle van de accutoestand op de toets accutoestand 6zie ook de hoofdafbeeling).

De toestand wordt op de accu-display-LED 5 als volgt aangegeven:
ROOD/ORANJE/GROEN = maximale lading
ROOD/ORANJE = middelhoge lading
ROOD = zwakke lading - accu opladen

Magazijnschacht laden

Bij alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, verwisselen van hulpstukken, enz.) en bij het vervoeren en opbergen moet de accu worden verwijderd.

Bij onbedoeld drukken op de aan-/uitknop bestaat er letselgevaar.

Neem het accuracuit het apparaat.
Draai het apparaat om.
Druk beidene pallen van de ontgrendeling samen (zie afb. B).
Trek de magazijnschu7aar achteren (zie afb.B).U lost daardoor de voorspanning.
Vul de magazijnschach met Nietjes of spijkers (zie afb. C).

OPMERKING

Let hier bij op de juiste positie van de spijkers (zie hoofdafbeelding, kopplaat p het apparaat).

Schuif na het vullen de ontgrendeling toan de aanslag in de magazijnschacht 8 tot deze vastklikt. De gespannen veer van de magazijn-schuif al het vullen van het magazijn volgen tot het magazijn leeg is.

OPMERKING

Met de vulpeilweergave 1unt u controle- ren of het magazijn nog Nietjes bevat.

Slagkracht instellen

OPMERKING

Kies de laagste slagkracht die u nodig hebt voor het Nieten of spijkeren. Houd waar bij rekening met de lenghte van de gebruekte Nietjes of spijkers en met de stevigheid van het te verwerken materiaal.

Slagkracht verhogen

Draai de slagkrachtregelaat met de wijzers van de klok mee.

Slagkracht verlagen

Draai de slagkrachtregelaat4 tegendewijzers van de klok in.

Ingebruikname

Inschakelen

Druk de tackerneu op de plek van het materiaal die u wilt niieten, tot deze enkele millimeters is ingedrukt.

Druk op de ontspanne1

LED-werklampje inschakelen

Druk op de knop voor het LED-werklampj 2 om bij zwakke omgevingsverlichting de werkplek te verlichten.

Problemen oplossen

Oorzaak

Een Nietje blokkeert het apparaat.

Oplossing

Neem het occupac4uit het apparaat.
Draai het apparaat om.
Druk beidene pallen van de ontgrendeling samen (zie afb. B).
Trek de magazijnschu7aar achefteren (zie afb.B).U lost daardoor de voorspanning.
Verwijder het Nietje.

WAARSCHUWING!

Houd het elektrische gereedschap Niet vast aan de ontspanner 1 wonneer een Nietje in het elektrische gereedschap is klem geraakt. Bij het verwijderen van een vastzittend Nietje kan de ontspanner 1nbedoeld geactiveerd worden.

Onderhoud en reiniging

WAARSCHUWING!LETSELGEVAARI! Schakel,voordat u werkzaamheden aan het apparaatuitvoert,eerst het apparaatuit en verwijder de accu.

Het apparatus is onderhoudsvrij.
Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zich.
Gebruik voor het schoonmaken van de behui-zing een droge doeK.
Er mogen geen vloeistoffen in het apparaat dringen.
■ Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtCUSen 50% en 80% .Het optimale opslagklimaat is koel en droog.

OPMERKING

Niet-vermelde reserveonderdelen (zoals schakelaars) kunt u bestellen via once service-hotline.

Garantie van KompernaßHandelsGmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten tegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie Niet beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebthem nodig als bewijs van aankoop.

Als er binnen drieJAar vanaf de aankoopdatum van dit product een material- of fabricagebout optreedt, wordt -aar once keuze -het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drieJAar worden overlegd en dat kort wordt om-schreiben waaruit het gebrek bestaat en wonneer het is opgetreden.

Wonneer het defect door once garantie worden gedekt, krijgt u het gerepareerde product of een neueu product retour. Met de reparatie of verwanging van het product begint er geen neueu garantieperiode.

U hebt op de.Accupacks van de X 12 V Team-serie en de X 20 V Team-serie 3aar garantie vanaf de aankoopdatum.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlengd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt Niet voor productonderdelen die onderhevig zich aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zich gemaatk.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreiben aanwijzingen precies worden opgevolgd. Gebruiksdoelende en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoordt gewaarschuwd, moeten beslilst worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door ons erkend servicefilaraal zich uitgevoerd, verzalt de garantie.

Garantiepiode geldt nicht bij

normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ Niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 373432_2104 als aankoopbewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achefter- of onderkant van het product.
■ Als er fouten in de werkung of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.

Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloden.

Met deze QR-code.gaat u direct maar de website van Lidl Service (www.lidl-service.com) en=kunt u met het invoeren van het artikelnummer (IAN) 373432_2104 de gebruiksaanwijzing openen.

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de verilgheid van het apparaat gewaarborgd.
Laat de stekker of het snoer altijd verrangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven service-adres.

De verpakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunterkunt afvoeren.

Deponeer elektrisch gereedschap.
niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去afgedanktelek

trisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijk wie ze worden gerecycled.

Deponeer accu's nicht bij het huisvuil!

Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC

worden gerecycled. Lever het accupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten.

Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeenteiniging.

Voer de verpakking af conform de milieuvoorschriften.

Let op de aanduiding op de verschillende verpakkingsmaterialen en voer

ze zo nodig geschienen af. De verpakkingsmaterialen zich voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet-materialen.

Meer informatie over het afvoeren van het afgedankte product kunt u inwinnen bij de gemeenteiniging.

Het product is recyclerbaar; er is een uitgebrende producentenverantwoordelijkheid op van toepassing en het afval worden geschienen ingezameld.

Vertaling van de oorspronkelijk conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUIISTLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)

EU-kaagspanningsrichtlijn (2014/35/EU, alleen oplader)

Elektromagnetische compatibiliteit (2014/30/EU)

RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 60745-1:2009/A11:2010

EN 60745-2-16:2010

EN 55014-1:2017

EN 55014-2:2015

EN 60335-2-29:2004/A11:2018

EN 60335-1:2012/A2:2019

EN 62233:2008

EN IEC 61000-3-2:2019

EN 61000-3-2:2014

EN 61000_3-3:2013/A1:2019

EN 61000-3-3:2013

ENIEC63000:2018

Typeaanduiding van het apparatus: Accu-spijkerpistool 20 V PAT 20-Li A1

Productiejaar: 09-2021

Serienummer: IAN 373432_2104

Bochum, 09-09-2021

Semi Uguzlu

Kwaliteitsmanager -

Technische wizzigingen vanwege verdere ontwikkeling voorbehonden.

Vervangende accu bestellen

Wanner u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig op internet regelen, op www.kompernass.com, of Telefonisch afhandelen.

Dit article kan vanwege de beperkte voorraad na korteijd uiterkocht zichn.

OPMERKING

In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN 373432_2104) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Obsah

Uvod 58

Pouziti v souladu s urcenim 58
Vybaveni 58
Rozsa h dodavky 58
Technické udaje 58

Dlugosc gwozdzi 15,20,25,32 mm

• AKUMULATOR I LADOWARKA NIE SA ZAWARTE W ZESTAWIE

Wartosć emisi haatasu
