PDSSA 20Li A1 - Schroevendraaier PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Technische specificaties	Draadloze schroevendraaier PARKSIDE PDSSA 20Li A1, spanning 20V, maximale koppel 30 Nm, onbelast toerental 0-400/0-1500 t/min.
Gebruik	Ideaal voor het schroeven en losdraaien in diverse materialen zoals hout, metaal en kunststof.
Onderhoud en reparatie	Reinig regelmatig het luchtfilter en controleer de staat van de batterij. Vervang de batterij als de capaciteit afneemt.
Veiligheid	Draag een veiligheidsbril en handschoenen tijdens gebruik. Niet gebruiken in vochtige omgevingen.
Algemene informatie	Wordt geleverd met een oplader en batterij, compatibel met andere gereedschappen uit de PARKSIDE 20V-serie.

Veelgestelde vragen - PDSSA 20Li A1 PARKSIDE

Hoe laad ik de PARKSIDE PDSSA 20Li A1 schroevendraaier op?

Om de schroevendraaier op te laden, plaatst u de batterij in de PARKSIDE oplader totdat deze goed vastzit. Sluit de oplader aan op een stopcontact. De LED van de oplader geeft de laadstatus aan.

Waarom werkt mijn schroevendraaier niet?

Controleer of de batterij volledig is opgeladen. Zorg er ook voor dat de veiligheidsschakelaar is ontgrendeld en dat de bedieningsmodus correct is geselecteerd.

Hoe verwissel ik de bit van de schroevendraaier?

Om de bit te verwisselen, trekt u de boorkop naar achteren om deze te ontgrendelen, verwijdert u de huidige bit en plaatst u de nieuwe bit. Laat de boorkop los om deze te vergrendelen.

Wat is het maximale koppel van de PARKSIDE PDSSA 20Li A1 schroevendraaier?

Het maximale koppel van de PARKSIDE PDSSA 20Li A1 schroevendraaier is 30 Nm.

Hoe stel ik het koppel van de schroevendraaier in?

Om het koppel in te stellen, gebruikt u de instelring bovenop de schroevendraaier. Draai deze totdat het gewenste koppel is bereikt.

De schroevendraaier maakt een vreemd geluid, wat moet ik doen?

Als de schroevendraaier een vreemd geluid maakt, stop dan onmiddellijk en controleer of er vuil de boorkop blokkeert. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe maak ik mijn schroevendraaier schoon?

Om de schroevendraaier schoon te maken, gebruikt u een zachte, droge doek. Vermijd het gebruik van agressieve chemicaliën of water om schade aan het apparaat te voorkomen.

Wat is de garantie op de PARKSIDE PDSSA 20Li A1 schroevendraaier?

De PARKSIDE PDSSA 20Li A1 schroevendraaier wordt doorgaans geleverd met een garantie van 3 jaar, afhankelijk van de verkoopvoorwaarden. Raadpleeg uw bon voor meer details.

Hoe bewaar ik mijn schroevendraaier?

Bewaar uw schroevendraaier op een droge en koele plaats, uit direct zonlicht. Verwijder de batterij als u het apparaat lange tijd niet gebruikt.

GEBRUIKSAANWIJZING PDSSA 20Li A1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

PL

KLUCZUDAROWY

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

a

Pred ctenim si otevrete stranu s obrzky a potom se zezname te vsemi funkcem pristroje.

PL

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 43

Procedure en cas de garantie

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 4 4
Ultrusting 44
Inhoud van het pakket 44
Technische gegevens 44

Algemene veiligheidsvoorschriften voor elektrisch gereedschap 45

1. Veiligheid op de werkplek 46
   2.Elektrischeveiligheid 46
2. Veiligheid van personen 46
3. Gebruik en behandeling van het elektrische gereedschap 47
4. Gebruik en behandeling van het accugereedschap 47
5. Service 48

Apparaatspecifiekeveiligheidsvoorschriftenvoorslagschroefmachines 48

Originele accessoires/hulpapparatuur 48

Veiligheidsvoorschriften voor opladers. 49

Vóör de ingebruikname 49

Accupack opladen (zie afb. A) 49
Accupack in het apparaat plaatsen/uit het apparaat nemen 50
Toestand van de accu controleren 50

Ingebruikname 50

In-/uitschakelen 5
Toerental/draaaimoment instellen 50
Draairichting wijzigen 50
Bits in houder insteken 50

Onderhoud en reiniging 50

Garantie van Kompernaβ Handels GmbH 51
Service 52
Importeur 52
Afvoeren 53
Vertaling van de oorspronkelijke conformiteitsverklaring 54

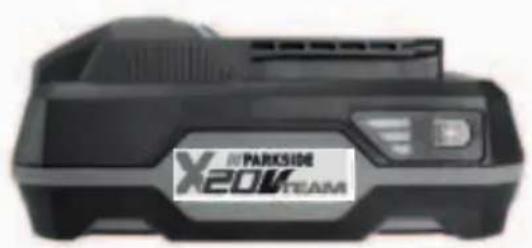

Vervangende accu bestellen 55
Telefonische bestelling 55

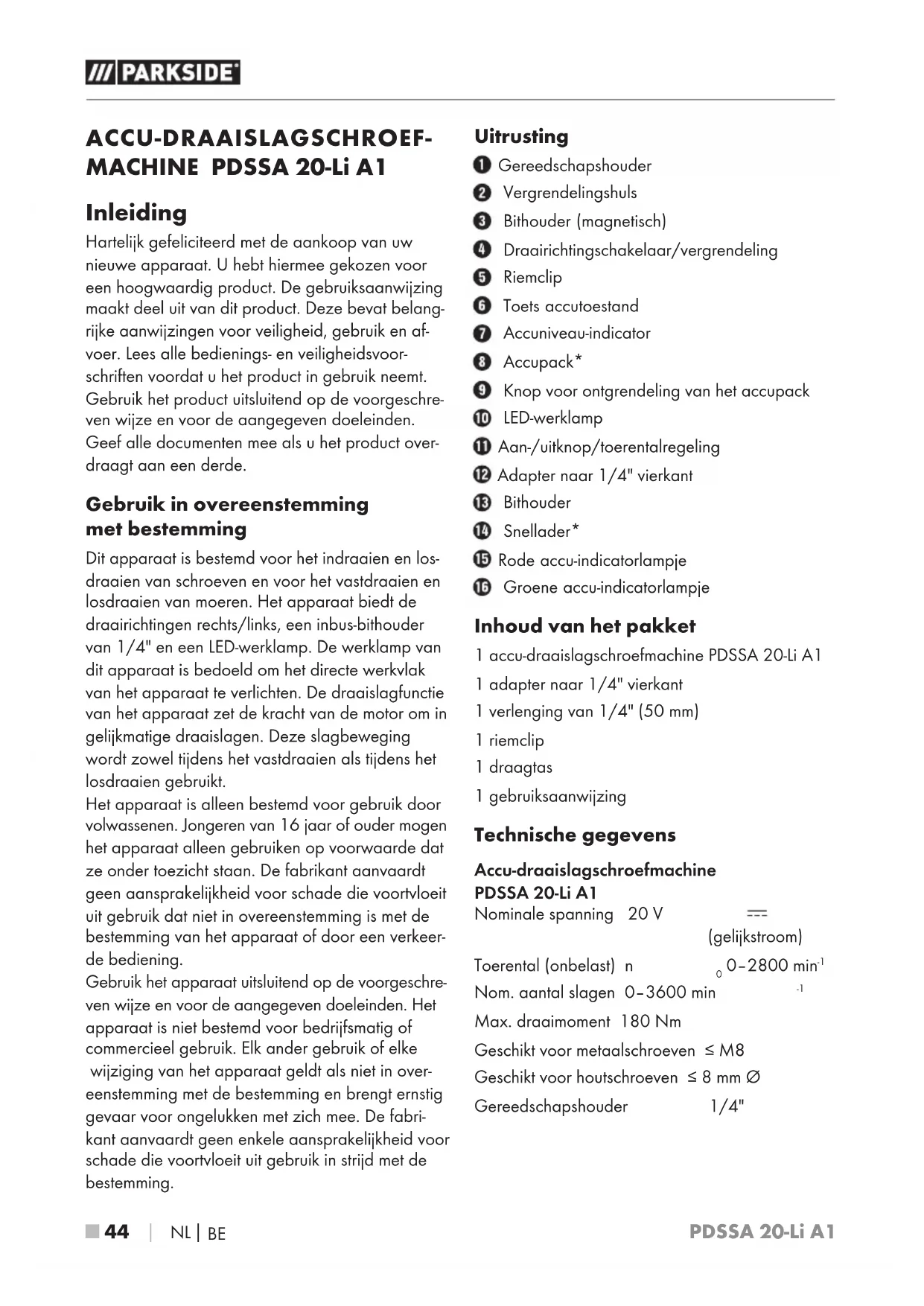

ACCU-DRAAISLAGSCHROEF-MACHINE PDSSA 20-Li A1

Inleiding

Hartelijk gefeliciteerd met de aankoop van uwieve apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en afvoer. Lees alle bedienings- en verilgheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.

Gebruik in overeenstemming met bestemming

Dit apparaat is bestemd voor het indraaien en losdraaien van schroeven en voor het vastdraaien en losdraaien van moeren. Het apparaat biedt de draairichtingen rechts/links, een inbus-bithouder van 1 / 4'' en een LED-werklamp. De werklamp van dit apparaat is bedoeld om het directe werkvlak van het apparaat te verlichten. De draaislagfunctie van het apparaat zet de kracht van de motor om ingelijkmatige draaislagen. Deze slagbeweging worden zowel tijdens het vastdraaien als tijdens het losdraaien gezruikt.

Het apparaat is alleen bestemd voor gebruik door volwassenen. Jongeren van 16aar of ouder mogen het apparaat alleen gebruiken op voorwaarde dat ze onder toezicht staan. De fabrikant aanvaardt geen aansprakelijkheid voor schade die voortvloeituit gebruik dat Niet in overeenstemming is met de bestemming van het apparaat of door een verkeerde bediening.

Gebruik het apparaat uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Het apparaat is Niet bestemd voor bedrijfsmatig of commercieel gebruik. Elk ander gebruik of elke wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeituit gebruik in strijd met de bestemming.

Ultrusting

Gereedschapshouder
2 Vergrendelingshuls
Bithouder (magnetisch)
4 Draairichtingschakelaar/vergrendeling
5 Riemclip
6 Toets accutoestand
Accuniveau-indicator
Accupack*
Knop voor ontgrendeling van het.Accupack
LED-werklamp
Aan-/uitknop/toerentalregeling
12 Adapteraar 1 / 4'' vierkant
Bithouder
14 Snellader*
15 Rode accu-indicatorlampje
Groene accu-indicatorlampje

Inhoud van het pakket

1 accu-draaislagschroefmachine PDSSA 20-Li A1
1 adapter maar 1 / 4'' vierkant
1 verlenging van 1 / 4'' (50 mm)
1 riemclip
1 draagtas
1 gebruiksaanwijzing

Technische gegevens

Accu-draaislagschroefmachine

PDSSA 20-Li A1

Nominate spanning 20 V (gelijkstroom)

Toerental (onbelast) n 0-2800 min

Nom. aantal slagen 0-3600 min

Max. draaimoment 180 Nm

Geschikt voor metaalschroeven ≤ M8

Geschikt voor houtschroeven ≤ 8mm

Gereedschapshouder 1/4"

Accupack PAP 20 A1*

Type

Nominate spanning 20 V (gelijkstroom)

Capaciteit 2

Cellen 5

Accu-snellader PLG 20 A1*

INGANG/Input

Nominate spanning 230 - 240 V ~, 50 Hz

(wisselstroom)

Nominal vermogen 65W

Zekering (intern) 3,15 A

UITGANG/Output

Nominate spanning 21,5 V (gelijkstroom)

Nominate stroom 2,4 A

Oplaadduur ca. 60 min

Beschermingsklasse (dubbel / geisoleerd)

• BATTERIJ EN OPLADER NIET INBEGREPEN IN LEVERING

Geluidsemissiewaarde

Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsdrukniveauau L PA= 83 dB (A)

Onzekerheid K_PA = 3 ~dB

Geluidsvermogensniveau LwA 94 dB (A)

Onzekerheid K_WA = 3 dB

Trillingsemissiewaarde

Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN 62841:

Vastdraaien van schroeven en moeren met een

max. grotte a_h = 5,677m / s^2

Onzekerheid K = 1,5m / s^2

Draag gehoorbescherming!

OPMERKING

LITHIUMHON

De vermelde totale trillingswaarden en trillingsemissiewaarden zijn in een genormeerde testopstelling gemeten en{kunnen ook wordenAbgebruikt voor vergelijkking van een elektrisch gereedschap met een ander elektrisch gereedschap.
De vermelde totale trillingswaarden en trillingsemissiewaarden können ook worden gebrukt voor een voorlopige inschatting van de belasting.

WAARSCHUWING!

De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijk gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat worden bewerkt.
Probeer de belasting zo Klein möglich te houden. Om de trillingsbelasting te reduceren, kurz u bijvoirbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijscylus (bijvoirbeeld perioden waarin het gereedschap isuitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheids-voorschriften voor elektrisch gereedschap

WAARSCHUWING!

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het Niet-naleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel verooorzaken.

Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebrukke term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werk (met snoer) en op elektrisch gereedschap dat op accu's werk (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een nicht-verlichte werkomgeving konnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap Niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elektrisch gereedschap geeft namelijk vonken af die stof of dampen+kunnendoen ontvlammen.
c) Houd kinderen en andere Personen uit de buurt verwijl u elektrisch gereedschap gebruikt. Als u afgeleid raakt, zou u namelijk de contrôle over het elektrische gereedschap konnen verliezen.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoestellen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.
d) Gebruik het aansluitsnoor Niet voor oneigenlijke doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het aansluitsnoor uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitsnoren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereed-schap buitenshuis alleen verlengsnoeren die zichen goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Als u het Niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico op een elektrische schok.

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschemingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschemingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhanke-lijk van het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.
c) Voorkom onbedoelde inschakeling. Controller of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/ of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uit-knop houdt of als u reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder alle afstelgereedschap of moersleutels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, hunnen letsel veroorzaken.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Zo kurz u het elektrische gereed-schap in onverwachte situaties beter onder controle honden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of haren hunen door bewegende onderdelen worden gegren.
g) Als stofafzugings- en opvangvoorzieingen kuren worden bevestigd,要去en deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuging kan risico's door stof beperken.
h) Laat u Niet misleiden door schijnbare verilgheid en negeer de verilgheidsregels voor elektrisch gereedschap Niet, ook wanner u na veelvul-dig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereed-schap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellenen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap wegelt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het Niet in gebruik is. Zorg ervoor dat het elektrische gereedschap Niet worden gebruikt door Personen die er nicht mee vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gezaarlijk als het door onervaren Personen worden gebruikt.

e) Onderhoud elektrisch gereedschap en hulpstukken zorgvuldig. Controller of bewegende onderdelenaar behoren werken en nicht klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zich dat de werkinq van het elektrisc he gereedschap wordt aangetast. Laat beschadigde onderdelen voor de ingebruikname van het elektrische gereedschap repareren.Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijwerktuigen scherp en schoon. Met zorg onderhonden snijwerktuigen lopen minder vaak vast en+zijn gemakkelijk te bedieren.
g) Gebruike elektrisch gereedschap, hulpstukken en dergelijk in overeenstemming met de handleiding. Houd waar bij rekening met de werkkomstandigheden en de te verrachten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en controle van het elektrische gereedschap in onvoorziene situaties Niet möglichk.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu'suitsluitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gebruikt.
b) Gebruik alleen de waaroor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een Niet-gebruekte accu ut de buurt van paperclips, munten, sleutels, spijkers, schroeven en andere petite metalen voorwerpen die een overbrugging van de contacten konnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.

d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.
e) Gebruik geen beschadigde of gemodificierde accu. Beschadigde of gemodificierde accu's kuren zich onvoorspelbaar gedragen en brand, explosions of letselgevaar tot gevolg hebben.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur en temperaturen boven 130^ (265^) kunnen een explosie veroorzaken.
g) Volg alle aanwijzingen voor het opladen op en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandeveaar toenemen.

VOORZICHTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare accu's nooit op.

Beschem de accu

tegen hitte, bijv. ook gegen continu zonlicht, vuur, water en vocht. Er bestaat explosie gevaar.

6. Service

a) Laat uw elektrische gereedschap alleen doorgekwalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren.Op die manier blift de veiligheid van het elektrische gereedschap gewaarborad.
b) Pleeg nooit onderhoud aan beschadigde accu's. Alle accuonderhoud mag uitsluitend worden uitgevoerd door de fabrikant of een bevoeadeklantenservice.

Apparaatspecifieke veiligheidsvoerschriften voor slagschroefmachines

Draag gehoorbescherming tijdens het slag-schroeven. De inwerking van geluid kan gehoorverlies veroorzaken.
Zet het werkstuk vast. Een werkstuk dat is vast-gezet met lijmklemmen of een bankschroef, blijft beter op zichplaats dan een met de hand vastgehouden werkstuk.
Houd het elektrische gereedschap stevig vast. Bij het vast-en losdraaien van schroeven kuren kortstandig hoge reactiekrachten optreden.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het wegelt. Het gereedschap kan namelijk blijven haken, zodat u de contrôle over het apparaat verliest.
Houd het gereedschap altijd bij de geisoleerde handgrepen vast als u werkt met elektrisch gereedschap dat in contact kan komen met verborgen elektrische kabels. Bij contact tussen een schroef of het gebruekte gereedschap en een leiding waar spanning op staat, kuren ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.

Originele accessoires/hulpapparatuur

Gebruikuitsluitend accessoires en hulpapparatuur die in de gebruiksaanwijzing zich aangegeven resp. waarvan de aansluiting compatibel is met het apparaat.

WAARSCHUWING!

Gebruik geen accessoires die nicht door PARKSIDE worden aanbevolen. Dit kan een elektrische schok en brand tot gevolg hebben.

Veiligheidsvoorschriften voor opladers

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zich geinstrueerd en de waaruit voortkomende bevaren hebben begrepen. Kinderenogen Niet met het apparaat spelen. Kinderen mo- gen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.
Wonneer het netsnoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden.

De oplader is alleen geschikt voor gebruikbinnenshuis.

WAARSCHUWING!

Wanner het netsnoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantendienst van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te vermijden.

LET OP!

Met deze oplader können alleen de volgende accu's worden opgeladen: PAP 20 A1/PAP 20 A2/PAP 20 A3/ PAP 20 B1/PAP 20 B3/PAPS 204 A1/ PAPS 208 A1.
Een actuele lijst met compatibele accu's is te vinden op www.lidl.de/akku.

LET OPI Heet oppervlak. Er bestaat verbrandingsgevaar.

Vóör de ingebruikname

Accupack opladen (zie afb. A)

VOORZICHTG!

Trek altijd de stekker uit het stopcontact, voor dat u het accupack uit de oplader haalt resp. in de oplader plaatst.

OPMERKING

Laad het accupack nooit op als de omgevingstemperatuur lager is dan 10^ of hoger is dan 40^ . Als een lithium-ion-accu langere tijd moet worden opgeslagen,要去 de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% . De accu要去 worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0^ en 50^ .

Plaats het accuracop op de snellader 14 (zie afb.A).
Steek de stekker in het stopcontact. Het indicatorlampje 15 brandt rood.
Het groene indicatorlampje geeft aan dat het opladen is voltooid en dat het accupack 8 waar voor gebruik is.

LET OP!

Als het rode indicatorlampj ⑤ knippert, is het accupack 8ververhit en kan het nicht worden opgeladen.
Als het rode en het groene indicator-lampje 15 16 tegelijkertijd knipperen, is het.accupack 8 effect.

Schuif het accurac in het apparaat.
Schakel de oplader zusammen twee openvolgende laadprocessen minstens 15 minutes uit. Haal daartoe de stekker uit het stopcontact.

Accupack in het apparaatplaatsen/uit het apparaat nemen

Accupackplaatsen

Schuif de draairichtingschakelaa4aar de middelste stand (vergrendeling). Klik het accupack 8 vast in de handgreep.

Accupack uithetapparaathalen

Druk op de ontgrendelingsknop en neem het accupack uiH het apparaat.

Toestand van de accu controleren

Druk voor controle van de accutoestand op de toets Accutoestand 6zie ook de hoofdafbeelding). De toestand resp. de resterende capacititeit wordt met de accuniveau-indicator 7Is volgt aangegeven: ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading - accu opladen

Ingebruikname

In-/uitschakelen

Inschakelen

Druk voor inschakeling van het apparaat op de aan/uitknop en houd deze ingedrukt. Het LED-werklampje brandt bij een gedeelteijk of volledig ingedrukte aan/uitknop zo kunt u het werkvlak verlichten bij ongunstige Lichtomstandigheden.

Uitschakelen

Laat de aan/-uitknop1 los om het apparaatuit te schakelen.

Toerental/draaimoment instellen

Druk voorzichtig op de aan-/uitknop om met een laag toerental te werken. Hoe groter de druk op de knop, hoe hoger het toerental.

Het draaimoment hangt af van het gekozen toerental en van de slagduur.

LET OPI!

Het reèle draaimoment moet in principe met een draaimomentseutel worden gecontroleerd!

OPMERKING

De geintegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat.

Draairichting wizzigen

Wijzig de draairichting door de draairichtingschakelaar 4aar rechts resp. maar links te drukken.

Bits in houder insteken

Steek de adapte12 of de bithouder 13 de gereedschapshouder 1
Trek daartoe de vergrendelingshul 念 maar awhile en laat de adapter 1b bithouder 13 vastklikken.

Onderhoud en reiniging

WAARSCHUWING!LETSELGEVAAR! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaatuit en haal de accu eruit.

Het apparaat is onderhoudsvrij.

Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zich.
Ermogen geenvloeistoffen in het apparaat terechtkommen.
Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.
■ Als een lithium-ionaccu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% . Het optimale opslagklimaat is koel en droog.

OPMERKING

Niet vermelde reserveonderdelen (zoals koolborstels, schakelaars) kurz u bestellen via onze service-hotline.

Garantie van KompernaßHandelsGmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten gegenover de verkoper van het product. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebthem nodig als bewijs van aankoop.

Als er binnen drieJAar vanaf de aankoopdatum van dit product een material- of fabricagebout optreedt, wordt -aar once keuze -het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drieJAar worden overlegd en dat kort worden om-schreiben waaruit het gebrek bestaat en wanner het is opgetreden.

Wonneer het defect door once garantie wordt gedekt, krijgt u het gerepareerde product of een neueu product retour. Met de reparatie of verwanging van het product begint er geen neueu garantiepiode.

U hebt op de.Accupacks van de X 12 V Team-serie en de X 20 V Team-serie 3aar garantie vanaf de aankoopdatum.

Garantieperiode en wettelijk aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlangd. Dat geldt ook voor verwangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig+zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas+zijn gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor worden gewaarschuwd,要去en beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en Niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons erkend servicefiliaal zijn uitgevoerd, verzalt de garantie.

Garantiepiode geldt nicht bij

normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ Niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:

Houd voor alle aanvragen de kassabon en het artikelnummer (bij. IAN 12345) als aankoopbewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op dechyter- of onderkant van het product.
■ Als er fouten in de werkung of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloaden.

Met deze QR-codeogaatu directnaar de website vanLidlService(www.lidl-service.com)enkunt u met het invoeren van het artikelnummer (IAN) 380745_2110de gebruiksaanwijzingopenen.

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de veiligheid van het apparaatgewaarborgd.
Laat de stekker of het snoer altijd verrangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft deveiligheid van het apparaat gewaarborgd.

Service

NL ServiceNederland

Tel.: [phone]

E-Mail: [e-mail]

BE Service Belgie

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven service-adres.

Deponeer elektrisch gereedschap. niet bij het huisvuil!

Het pictogram hiernaast met een doorgekruiste vuilnisbak geeft aan

dat dit apparaat is onderworpen aan de Richtiglijk 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zich levensduur Niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal daartoe bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven.

Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.

Informatie over möglichkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeenteiniging.

Deponeer accu's nicht bij het huisvuil!

Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden

gerecycled. Batterijen/accu's moeten als gevaarlijk afval worden behandeld en moeten.daarom worden ingeleverd bij een bevoegde organiseatie (winkel, vakhandel,openbaar afvalpunt, commercieel afvalverwerkingsbedrijf).Batterijen/accu's kunnengiftige zware metalen bevatten.

Deponeer batterijen/accu'saarom nicht bij het huisvuil,maar lever ze gescheiden in.Lever batterijen/accu'suitsuitend in ontladen toestand in.

De verpakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunterkunt afvoeren.

Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig

geschieden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de vol-gende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet materialen.

Het product is recycleerbaar; er is een uitgebreide producentenverantwoorde-lijkheid op van toepassing en het afval worden geschienen ingezameld..

Vertaling van de oorspronkelijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hier bij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

EG-laagspanningsrichtlijn (alleen oplader)

(2014/35/EU)

Elektromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015

EN 62841-2-2:2014

EN 55014-1:2017

EN 55014-2:2015

EN IEC 63000:2018

Type/apparaatbeschrijving: Accu-draaislagschroefmachine PDSSA 20-Li A1

Productiejaar: 01-2022

Serienummer: IAN 380745_2110

Bochum, 31-01-2022

CE

Semi Uguzlu

• Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.

Vervangende accu bestellen

Wonneer u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig op internet regelen, op www.kompernass.com, of Telefonisch afhandelen.

Dit article kan vanwege de beperkte voorraad na korteijd uiterkocht zijn.

OPMERKING

In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN IAN 380745_2110) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Obsah

Uvod 58
